混合信号示波器DLM5038/DLM5058
创始人
2025-10-22 19:35:25
0次

横河示波器一直以设计精巧,质量稳定著称,深受广大用户喜爱。早在2002年,横河就推出了世界第一台8ch示波器;2012年,推出了DLM4000系列8ch示波器,当时还是世界上唯一的8ch示波器;如今横河继续保持先行者的勇气,经过细心打磨,推出了全新的DLM5000系列示波器。

更多灵活通道

1、8路模拟通道多至32 bit逻i输入

2、2台同步功能“DLMsync”灵活配置通道数

3、引进4通道机型,可以实现“8+8=16”,“8+4=12”, “4+4=8”

更直观,更顺畅的操作性

1、除旋钮与按钮外,新追加采用了触摸屏操作,更加直观

2、USB 3.0接口实现高速传输至PC以进一步分析

测量性能

1、350MHz/500MHz带宽,2.5GS/s

2、最大500 Mpoints长存储

3、整体性能改善,如低残留噪声,更准确的触发。

其它性能,提高测量效率

1、梳理横河原有的“历史功能”、串行总线分析“串行总线自动设置”、“实时带宽滤波器”、“周期参数测量”、灵活的“用户自定义计算”等独特功能。

2、专用操作系统,启动时间短,稳定可靠。

3、占地面积小。轻巧便携。

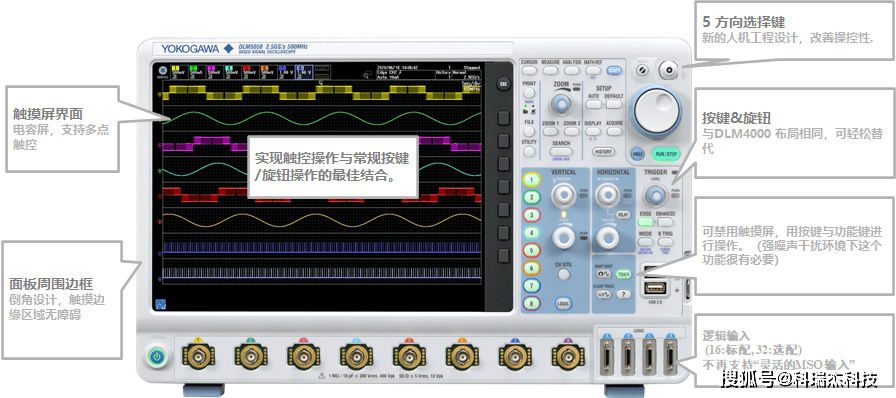

前面板外观及触摸屏

基于DLM4000的触摸屏,改善了操控性和其他性能。

屏幕升级为大尺寸触摸屏,操作更加方便。时间轴,量程与缩放可像平板手机电脑一样,两根手指开合控制。缩放窗口的位置与光标也可以用手指直接进行拖曳。测量项目 文件名 等对话框,可以直接用手指点选,非常方便。菜单与对话框透明显示(透视)功能,在设置条件的同时也能够查看测量的波形现状。打开运算通道时,会出现一个运算通道设置按钮,无需复杂菜单操作,直接点选即可对运算通道进行设置。这两个都是全新的功能。

触摸屏操作

●直观的波形操作

- Time/div 手指捏合/扩开实现

- V/div, 垂直位置, V-缩放与位置

- 光标与缩放位置可拖曳

- 缩放比例也可手指捏合/扩开实现

- 触发电平/ 触发位置可拖曳

●设置操作更简单

- 菜单选择/测量项目选择/文件名输入/对话框条件设置

- 菜单和设置对话框透明显示功能

■ 设置的同时可以查看测量波形

- 运算通道的快捷设置

■ 当打开运算通道时,专用按钮就会出现,你可以直接点击它进入设置菜单。
