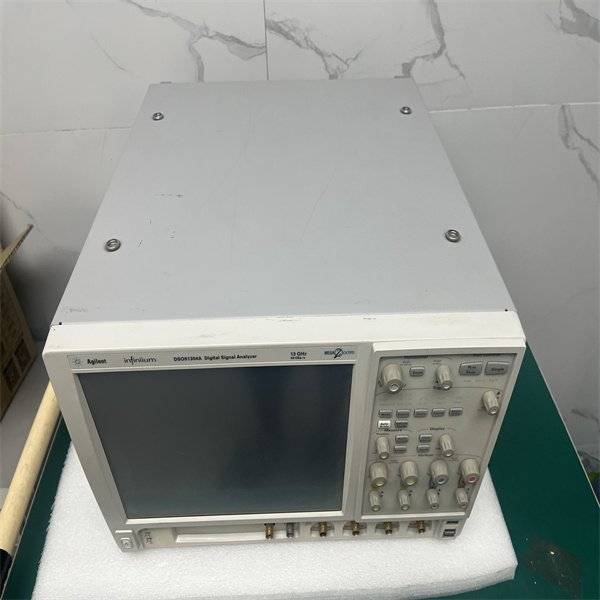

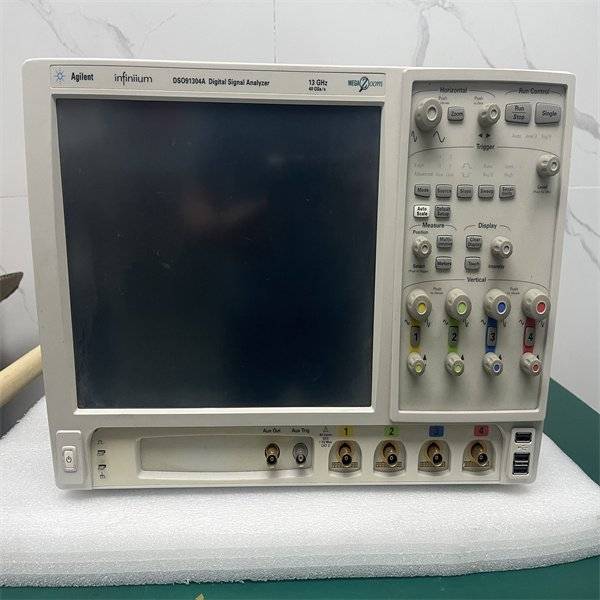

Agilent/安捷伦DSO91304A示波器
创始人
2025-10-21 10:09:57
0次

DSO91304A示波器的基本信息和使用方法

DSO91304A是一款高性能示波器,具有13 GHz的带宽和4个模拟通道,每个通道的采样率可达40 GSa/s。每个通道标配20 Mpts存储器,并可升级至1 Gpts。它提供了卓越的实时测量精度和低本底噪声,适用于高速串行信号的测量12。

连接探头

连接卡扣式探头到示波器通道时,确保连接器锁定到位,避免扭曲连接器以防止损坏。不要超过最大输入电压额定值,使用InfiniiMax探头时,请参考探头的操作指南4。

基本操作

在操作示波器时,可以通过浏览器或其他工具连接探头到感兴趣的电路。使用硬件加速去嵌入技术可以补偿探头、夹具和通道效应,提高测量的准确性。示波器还提供了丰富的测量和分析工具,适用于多种高速串行总线技术和宽带宽射频信号的分析

产品特点:

•业界*低的本底噪声,100 mV/格时为 3.37 mV

•业界*深入的抖动分析功能(PRBS^23)和 的实时 Tj 和 Rj 特征,适用于 8.5 Gb/s 及以下的数据速率

•硬件加速去嵌入技术可以轻松地补偿探头、夹具和通道效

应

•超过 30 种适用于一致性测试、调试和分析的应用软件:SATA 6G、PCI EXPRESS® II、HDMI、以太网、DDR 等一致性测试应用软件

•参加主要标准组织的安捷伦业界专家可确保我们的工具每次都能执行适当的测量

•预定义的测试套件和完整的报告意味着技术人员可以更轻松地执行测试,从而节省宝贵的工程资源

•使用用户定义的功能、用户定义的应用软件和 My Infiniium 软件定制您的 Infiniium 示波器,可以执行更高效的操作

InfiniiMax 探测解决方案(1.5 GHz 至 12 GHz):

•业界本底噪声*低的探测系统

•InfiniiMax II 探测系统提供*高的信号保真度

•可互换探头

•业界*符合 RoHS 标准的焊接探测解决方案

•Infiniium DSO90000 系列示波器采用业界*的技术,可提供超越技术指标的优异性能

•您可在示波器应用软件中完全整合定制软件,从而加快测量速度,实现无缝操作

•硬件加速技术可提高测量速度和吞吐量
