ADP7118低压差(LDO)线性稳压器的定义及特征分析
创始人
2025-10-20 18:24:23
0次

ADP7118是一款CMOS、低压差(LDO)线性稳压器,工作电压范围为2.7 V至20 V,最大输出电流为200 mA。这款高输入电压LDO适用于调节工作范围为1.2 V至20 V的高性能模拟和混合信号电路。该器件采用先进的专有架构,提供高电源抑制、低噪声特性,仅需一个2.2 μF小型陶瓷型输出电容,便可实现出色的线路与负载瞬态响应性能。ADP7118稳压器输出噪声为11 μVrms,与5 V及以下的固定选项输出电压无关。

ADP7118提供16种固定输出电压选项。现有库存提供下列电压版本:1.2 V(可调)、1.8 V、2.5 V、3.3 V、4.5 V和5.0 V。

根据特殊要求,还可提供下列电压版本:1.5 V、1.85 V、2.0 V、2.2 V、2.75 V、2.8 V、2.85 V、3.8 V、4.2 V和4.6 V。

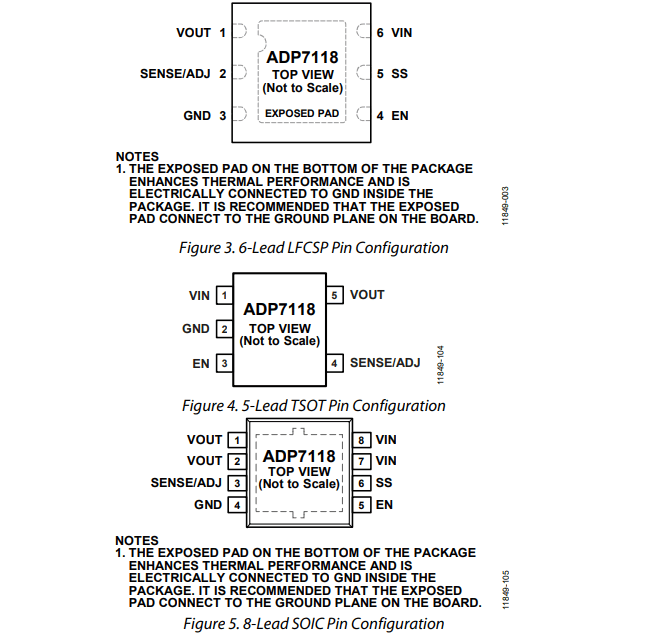

提供6引脚、2 mm × 2 mm LFCSP封装,不仅紧凑,而且具有出色的散热性能,适合要求最大200 mA输出电流的薄型、小尺寸应用。ADP7118也提供5引脚TSOT封装和8引脚SOIC封装。

特征

• 低噪声:11 μV rms,与固定输出电压无关

• 电源抑制比(PSRR):88 dB (10 kHz)、68 dB (100 kHz)、50 dB (1 MHz)(VOUT ≤ 5 V,VIN = 7 V)

• 输入电压范围:2.7 V至20 V

• 最大输出电流:200 mA

• 初始精度:±0.8%

• 在整个线路、负载与温度范围内的精度

• -1.2%至+1.5%,TJ = −40°C至+85°C

• ±1.8%,TJ = −40°C至+125°C

• 低压差:200 mV(典型值,200 mA负载,VOUT = 5 V)

• 用户可编程软启动(仅LFCSP和SOIC封装提供)

• 低静态电流,IGND = 50 μA(典型值,无负载)
