普源示波器DHO814在噪声水平测试中的实践
创始人
2025-10-16 15:06:49
0次

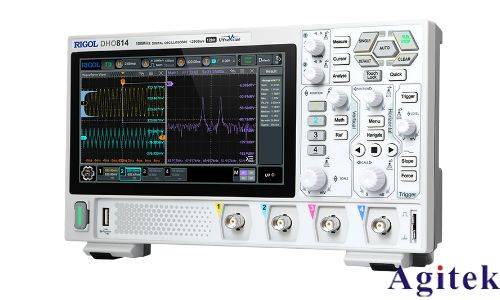

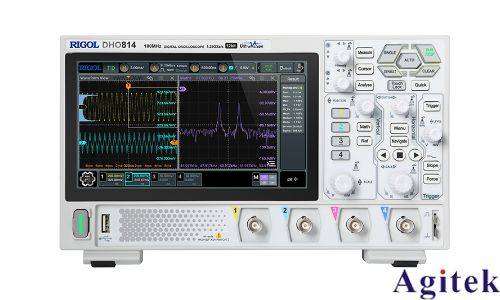

普源精电DHO814数字示波器凭借其1 GHz带宽、10 GSa/s采样率及丰富的触发功能,成为电子系统噪声测试的理想工具。本文通过实际案例解析其在电源纹波测量、放大器噪声分析及通信信号完整性验证中的具体应用,展示其精准捕捉与分析微弱信号的能力。

案例一:电源模块纹波噪声测试

测试目标:评估开关电源输出端的纹波电压,确保其满足设计要求(< 50 mV)。

操作步骤:

1.硬件连接:使用DHO814标配的10:1无源探头连接电源输出端,避免探头负载影响测试结果。

2.参数配置:

设置垂直灵敏度(Volts/div)为20 mV,时基(Sec/div)为50 μs;

启用边沿触发模式,触发电平设为输出电压平均值,斜率设为上升沿;

开启欠幅触发功能,阈值设为50 mV,捕获低于阈值的异常纹波。

3.结果分析:

利用示波器内置的自动测量功能,读取峰峰值(Pk-Pk)、均方根值(RMS);

通过FFT频谱分析,定位纹波的主要频点(如开关频率及其谐波);

存储波形数据,通过回放功能对比不同负载条件下的纹波变化。

关键优势:DHO814的1 GHz带宽可准确捕获高频开关纹波,欠幅触发功能帮助快速定位瞬态噪声,为电源优化设计提供数据支撑。

案例二:射频放大器噪声系数测量

测试目标:验证射频放大器在2.4 GHz频段的噪声系数(NF)是否达标。

操作步骤:

1.校准与配置:

使用DHO814的TDR校准功能补偿探头及线缆阻抗;

启用频谱分析模式,设置频率范围为0-3 GHz,分辨率带宽(RBW)为10 kHz。

2.信号注入与捕获:

输入-20 dBm的纯净射频信号,记录输出频谱;

关闭输入信号,捕获放大器自身噪声频谱。

3.计算与分析:

通过示波器内置的数学运算功能,计算输入/输出信号功率差与噪声功率;

结合已知的增益值,按公式NF = (Pno-Pni)/G计算噪声系数;

利用光标功能定位噪声峰值频率,分析是否存在外部干扰或器件缺陷。

技术要点:DHO814的10 GSa/s采样率确保高频信号细节无失真,频谱分析功能的窄带RBW设置有效抑制频谱泄漏,提升测量精度。

案例三:通信信号抖动与噪声相关性分析

测试目标:分析10 Gbps光模块发射信号的随机抖动(RJ)与总抖动(TJ)。

操作步骤:

1.触发与采样设置:

选择序列触发模式,定义“上升沿→脉宽异常→下降沿”触发条件;

设置采样率为5 GSa/s,存储深度为10 Mpts,捕获长周期信号。

2.抖动分解:

使用示波器的眼图分析功能,生成信号模板并测量模板余量;

通过直方图统计功能,分离RJ(高斯分布部分)与确定性抖动(DJ)。

3.噪声溯源:

对比不同温度、供电电压下的抖动数据,结合频谱分析锁定噪声来源(如电源噪声或封装寄生参数)。

创新应用:DHO814的多级触发与硬件实时波形录制功能,解决了高速信号中瞬态抖动与噪声的关联分析问题,适用于SerDes链路调试。

DHO814示波器通过高性能硬件指标与智能触发机制的结合,为噪声测试提供了从时域到频域的全维度分析手段。未来,随着5G-A及量子通信的发展,其1 GHz带宽与丰富接口(如LAN/GPIB)将进一步助力复杂系统中的电磁兼容性(EMC)测试与故障诊断。工程师可借助该设备实现从实验室研发到生产线的噪声问题闭环解决,推动电子设备可靠性的持续提升。
