原创 初中物理电学两大重点归纳:“判断串并联”与“判断电路故障”!
创始人
2025-10-16 00:35:04
0次

九年级学生在学习电学的过程中,如果不会判断用电器串并联,则几乎所有电路题都会遇到障碍;如果不会判断用电器的故障在哪里,则电学题永远得不了满分!

这两大问题,前者是必考必会基础,是必须学会并能灵活运用的技能,后者是必考必会题型,是每一位初中生必须不失分的题型!

今天就来归纳一下这两大初中物理电学重点!

一、电路中用电器的串并联判断:

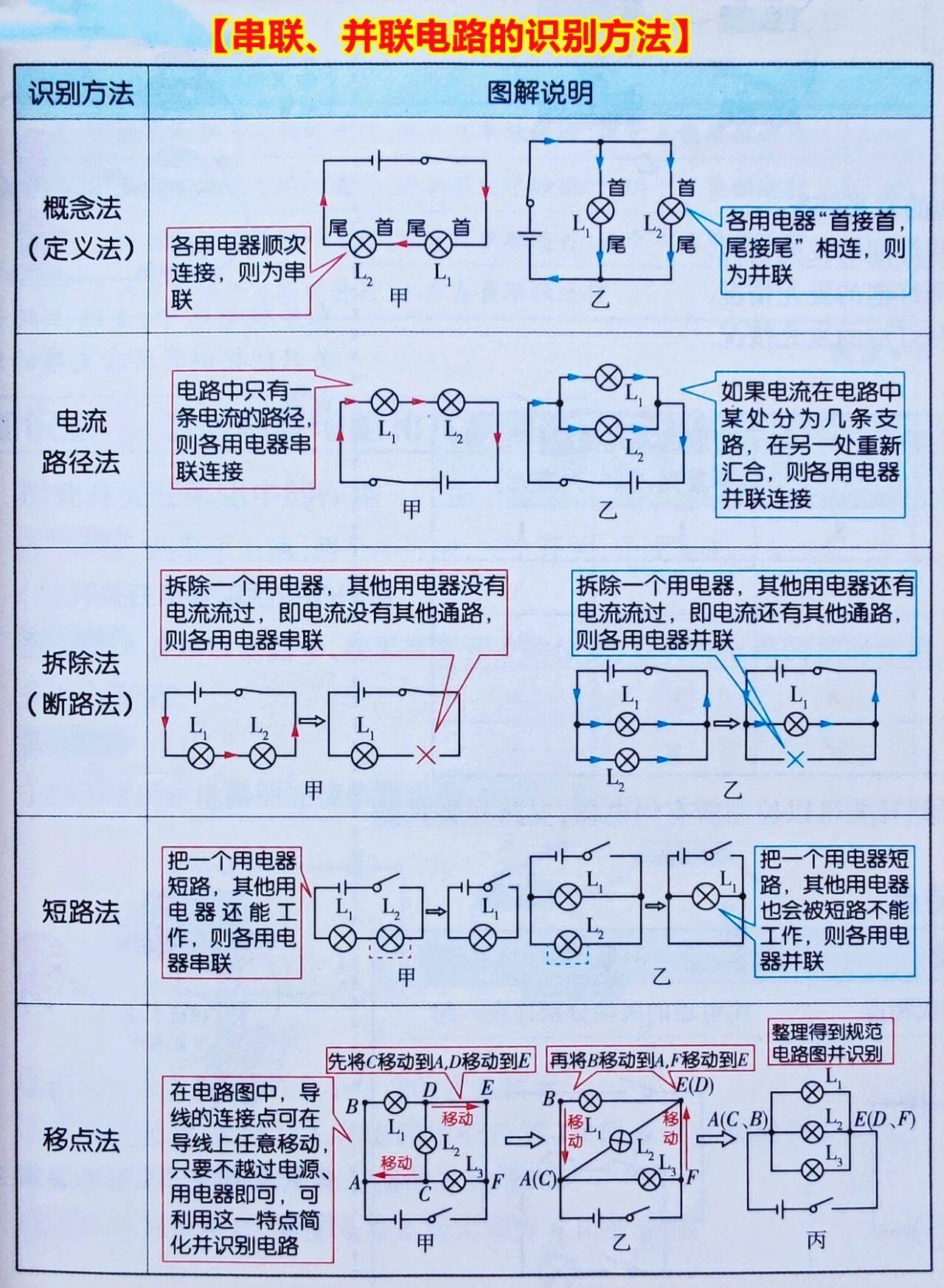

只需要运用下图中的任何一种方法,就可以正确判断,当然遇到复杂电路时如果能够交叉灵活运用效果更好。

以下五种方法中,最常用的是“电流路径法”,最快速灵活的一个技巧是“拆除法”。

而要熟练掌握以下串并联的判断问题,我们首先要解决如下问题:

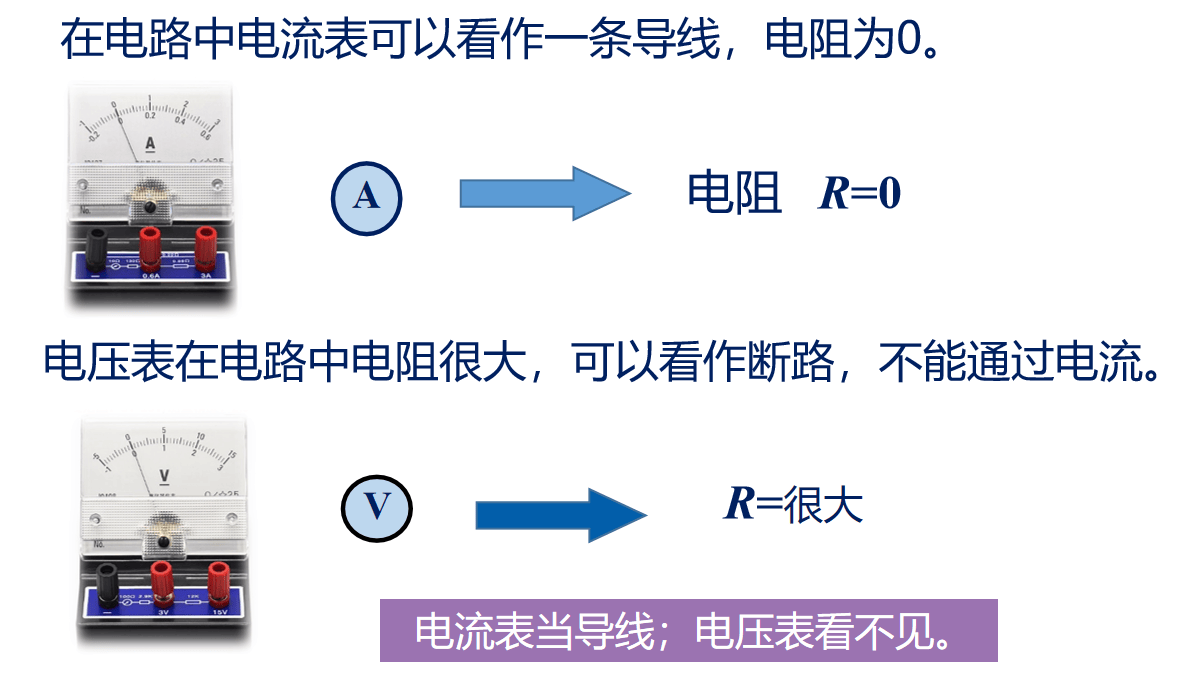

也就是说,要判断电路串并联,就要先学会简化电路,而要简化电路,首先要把电流表看成导线,把电压表看成断路(即遇到电压表就当做没有),然后再运用以下方法判断电路串并联就轻松了。

二、电路故障分析判断:

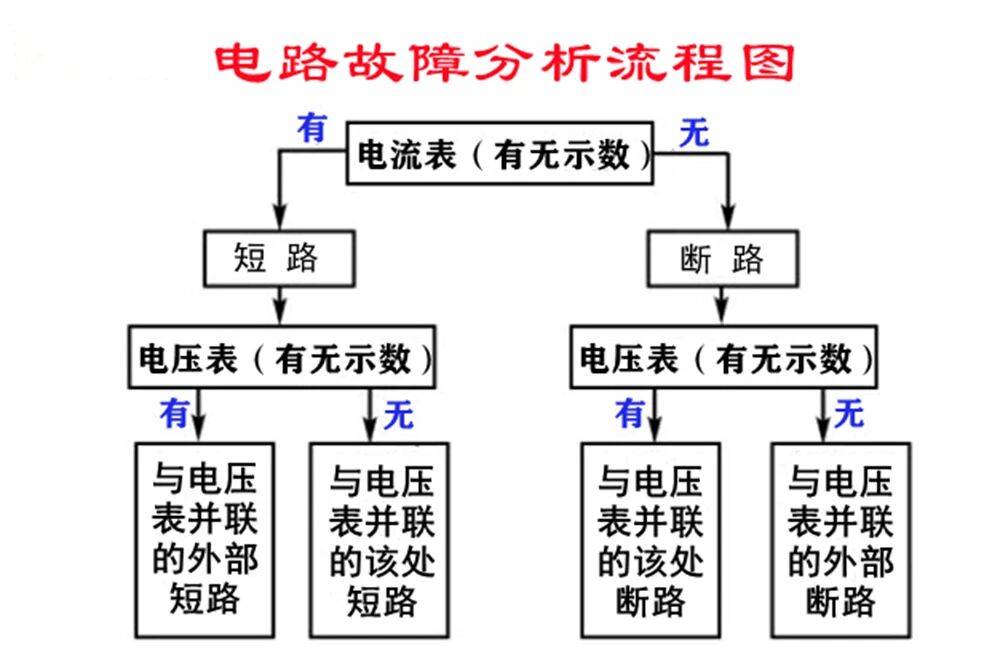

以下是串联电路故障分析流程图:

由于并联电路的故障非常好判断,因此大部分考题都是围绕着串联电路出故障题。

此时首先通过电流表判断故障种类:看电流表有无示数,如果有示数,则电路中有电流,不可能发生断路,因此必然是短路,如果无示数,由于绝大部分情况下不会让电流表短路,因此绝大部分情况是电路中发生断路。

然后通过电压表判断故障位置:具体判断如上图所示。

更详细的故障判断如下图所示:

初中生朋友们,养成善于归纳总结的良好习惯吧,为了美好的未来,加油!
