阿赛姆ESD二极管选型大全:精准防护方案指南

一、微型封装系列(超低结电容)

型号封装VRWM(V)结电容(pF)IPP(A)典型应用ESD5D001TADFN0603-2L5.00.051.0USB4.0/雷电4ESD3V3D002LASOD-9233.30.152.5手机天线/MIPIESD5E002TADFN1006-2L5.00.203.0HDMI 2.1/DP 2.0

二、通用型系列(平衡性能)

型号封装VRWM(V)结电容(pF)IPP(A)典型应用ESD5D030TASOD-3235.00.508.0USB2.0/音频接口ESD12D003TADFN1610-2L12.00.302.5SIM卡/TF卡槽ESD24D101TRSOD-52324.01.250.0车载CAN总线

三、高功率系列(抗浪涌)

型号封装VRWM(V)IPP(A)VC@IPP(V)典型应用ESD5D201BPDFN1006-2L5.010010.5@100A电源输入防护ESD24H301TRDFN1610-2L24.010034@100A工业电源/POE供电ESD36D200TASOD-72336.02.060@1AAC/DC适配器

四、多通道阵列系列

型号封装通道数VRWM(V)结电容(pF)典型应用ESD5M030TRSOT23-6L45.00.5/通道千兆网口/RJ45ESD0524UADFN2020-3L25.0/24.01.0/通道HDMI差分对防护ESD12M500TRSOT23-6L412.00.8/通道车载娱乐系统

五、车规级认证系列

型号封装AEC-Q200VRWM(V)工作温度ESD5D150TA-AECDFN1006-2LGrade 15.0-40℃~125℃ESD12D080TA-AECSOD-523Grade 012.0-40℃~150℃ESD24R030TR-AECSOD-123FLGrade 124.0-40℃~125℃

选型关键参数说明

选型关键参数说明

1.VRWM (反向截止电压):必须大于被保护线路的最高工作电压(如5V线路选VRWM≥5.5V)。

2.结电容:

1.高速接口(USB3.2/HDMI2.1)需≤0.3pF,

2.中低速接口(音频/UART)可容忍1~3pF。

3.IPP (峰值脉冲电流):

1.电源端口需≥20A(8/20μs波形),

2.信号端口需≥8A。

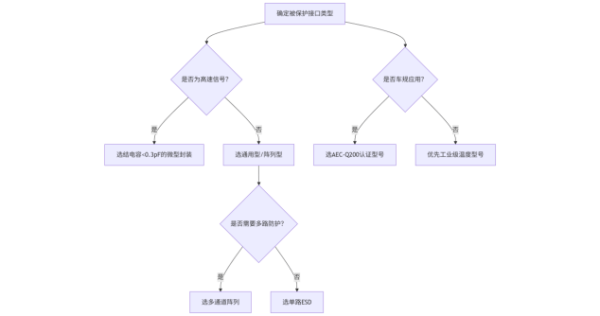

选型流程图
