在阴极保护系统中，恒电位仪与4-20mA电位传送器配套使用，可形成“控制-监测”一体化闭环系统，显著提升腐蚀防护的可靠性与管理效率。以下从配套原理、技术优势、应用场景及选型要点四个维度展开分析：

一、配套原理：控制与监测的协同作用

1. 恒电位仪的核心功能
2. 作为阴极保护系统的“控制中枢”，恒电位仪通过负反馈闭环控制，将被保护金属（如管道、储罐）的电位稳定在防腐所需的最佳范围（如-0.85V至-1.2V vs CSE）。其工作原理包括：

• 实时监测：通过参比电极测量被保护金属的通电点电位。
• 自动调节：将监测电位与预设保护电位比较，通过调节输出电流（0~5A或更高）使电位回归设定范围。
• 动态平衡：快速响应工况变化（如土壤湿度、涂层破损），持续阻断腐蚀反应。

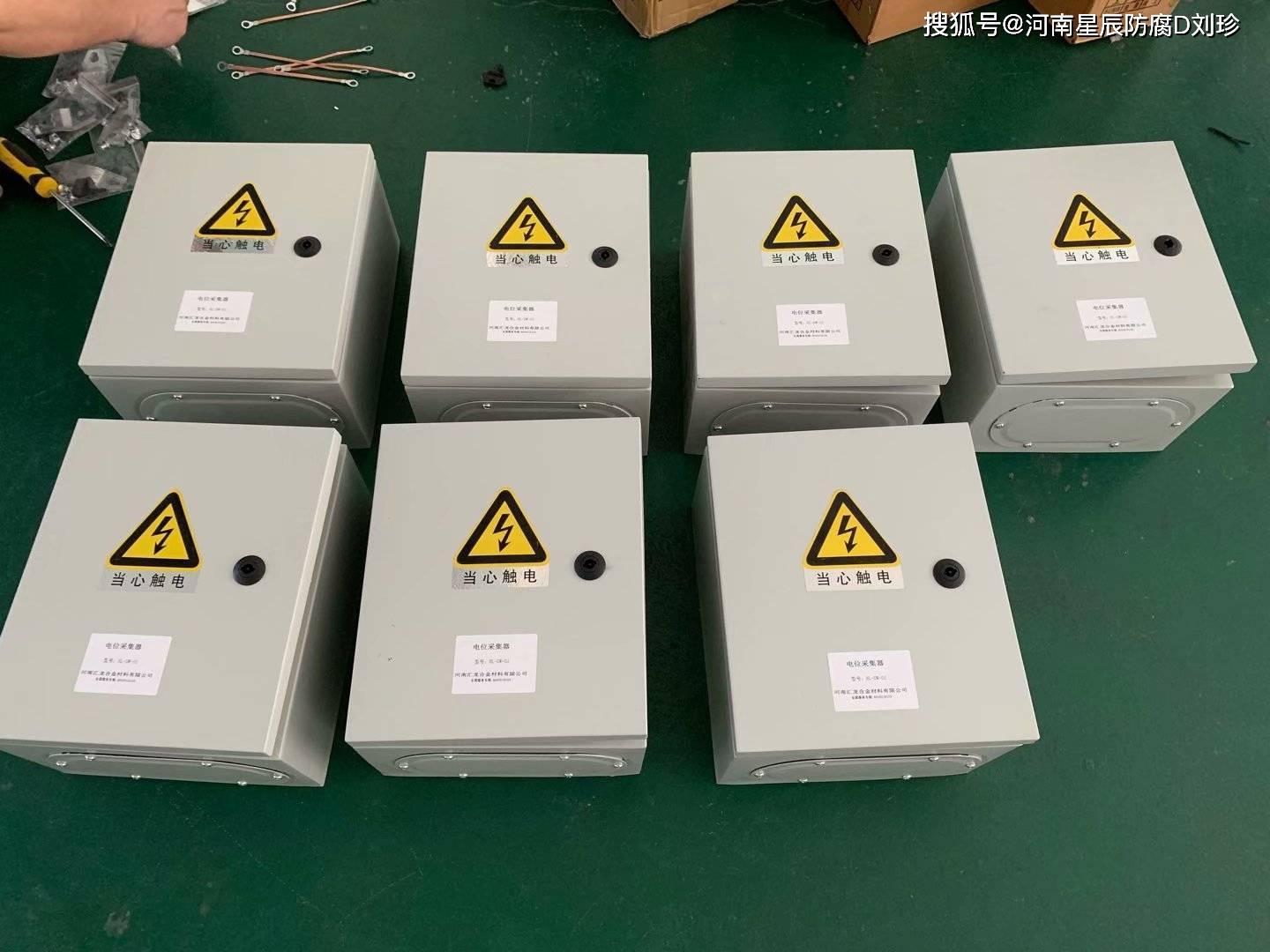

1. 4-20mA电位传送器的核心功能
2. 作为信号转换与传输的“桥梁”，电位传送器将管地电位信号转换为标准工业信号（4-20mA），实现远程监测与数据采集。其工作原理包括：

• 信号转换：将电位信号（如0~3V）线性转换为4-20mA电流信号。
• 隔离传输：采用磁隔离或光耦隔离技术，阻断输入与输出端的电气连接，避免电磁干扰。
• 远程监控：通过RS485、Modbus等协议将数据传输至PLC、DCS系统或上位机软件。

1. 配套协同机制

• 恒电位仪控制输出电流，维持被保护金属电位稳定。
• 电位传送器实时监测电位变化，将数据反馈至控制系统。
• 控制系统根据反馈数据调整恒电位仪参数，形成动态闭环控制。

二、技术优势：精准控制与高效管理的结合

1. 抗干扰能力强

• 恒电位仪具备滤波功能，可过滤杂散电流（如高压电缆、电气化铁路干扰）。
• 电位传送器采用隔离技术，确保信号传输稳定性，适应复杂电磁环境。

1. 传输距离远

• 4-20mA信号可通过双绞线传输数公里，无需中继器，降低布线成本。
• 恒电位仪与电位传送器配合，实现远程集中监控。

1. 故障识别便捷

• 恒电位仪支持过流、过压、参比电极故障等报警功能。
• 电位传送器具备断线检测功能（如电流降至2mA时触发报警），便于快速定位故障。

1. 智能化管理

• 高端型号支持远程通讯（如4G、GPRS），实现电位、电流数据上传与故障报警。
• 电位传送器可存储历史数据，支持参数配置与远程升级。

三、典型应用场景

1. 长输管道阴极保护

• 恒电位仪分段设置，确保电流覆盖整个管道。
• 电位传送器实时监测各段电位，评估防腐效果，预防腐蚀穿孔。

1. 储罐底板阴极保护

• 恒电位仪控制储罐底板电位，防止土壤侧腐蚀。
• 电位传送器传输电位数据至中控室，实现远程监控。

1. 海洋平台结构保护

• 恒电位仪抵御海水腐蚀，维持平台结构电位稳定。
• 电位传送器适应高温、高湿、防爆环境，确保数据可靠传输。

1. 化工设备防腐

• 恒电位仪保护反应釜、换热器等设备免受电化学腐蚀。
• 电位传送器集成至DCS系统，实现自动化控制。

四、选型要点

1. 恒电位仪选型

• 输出电流范围：根据被保护体规模选择（如0~5A、0~10A）。
• 控制精度：优先选择电位稳定精度≤±10mV的型号。
• 通信接口：支持RS485、Modbus等协议，便于集成至现有系统。
• 防护等级：户外使用选择IP65及以上，防爆区域需满足Ex d IIC T6标准。

1. 电位传送器选型

• 输入范围：管地电位输入范围需覆盖实际工况（如0~3V）。
• 转换精度：选择电位-电流变换精度误差≤1%的型号。
• 负载能力：输出负载电阻范围建议0~600Ω，确保信号传输可靠性。
• 环境适应性：工作温度范围建议-25℃至+55℃，防护等级室内IP31、室外IP55及以上。

1. 系统兼容性

• 确认恒电位仪与电位传送器的通信协议一致（如均支持Modbus）。
• 供电方式需匹配（如恒电位仪支持AC220V，电位传送器支持DC24V）。
