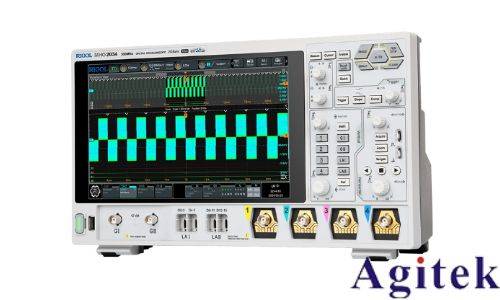

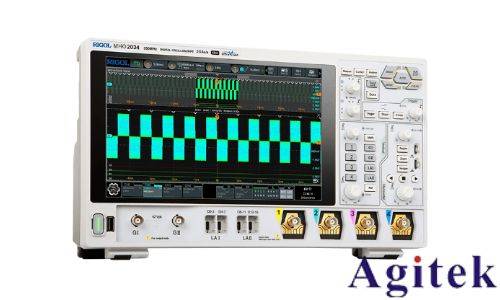

眼图分析作为评估数字通信系统性能的核心手段，能够直观反映信号传输质量、抖动与噪声特性。普源MHO2024示波器凭借其高精度触发机制与丰富的分析功能，为工程师提供了便捷的眼图观测平台。本文将详细讲解该示波器的眼图分析功能设置步骤，并结合应用场景阐述关键参数的调整技巧。

一、眼图分析基础原理

眼图是通过叠加多个信号周期形成的波形图，其“眼睛”开合程度直接关联信号完整性。理想眼图应具备清晰的垂直张开度（代表信号幅度裕量）与水平张开度（反映时序余量）。普源示波器通过触发同步、余晖显示与参数测量，将抽象的信号质量转化为可视化指标。

二、眼图分析功能设置步骤

1. 信号连接与触发设置

使用BNC探头连接待测信号至CH1通道，确保探头衰减比与信号幅度匹配（如1X或10X）。

切换至“边沿触发”模式，设置触发电平为信号幅值的50%，触发边沿选择“上升沿”以确保波形稳定。

若信号存在周期性抖动，可启用“斜率触发”模式：设置触发电平上限为信号幅值的70%~90%（如20.8mV），下限为10%~30%（如-12.2mV），最大时间条件设为小于信号上升时间。

2. 时间基准与垂直灵敏度优化

调整“TIME/DIV”旋钮使波形显示2~3个完整周期，便于观察眼图轮廓。

通过“VOLT/DIV”设置垂直灵敏度，确保眼图高度占屏幕70%~80%区域，避免信号溢出或压缩。

启用“数字荧光显示”（Digital Phosphor）模式，利用颜色梯度（橙色区域表示高概率信号，蓝色为低概率）识别信号分布密度。

3. 眼图显示与参数测量

进入“分析”菜单，选择“眼图分析”功能，示波器将自动叠加波形形成眼图。

使用光标测量工具读取关键指标：

眼高：垂直方向的最大信号幅度差（反映噪声容限）；

眼宽：水平方向的信号交叉点间距（指示时序窗口）；

上升/下降时间：眼图边缘的斜率变化。

若需模拟测试，可配置双通道：CH1输入9MHz正弦波触发信号，CH2输入3MHz方波待测信号，确保频率成倍数关系。

4. 高级设置与优化

启用“余晖模式”并选择“自动累积”，示波器将动态叠加信号帧直至眼图稳定。

调整“存储深度”至最大（如1Mpts），提升高速信号分析的精度，但需注意处理速度下降。

针对抖动敏感场景，可启用“时钟恢复”功能，示波器将自动补偿信号相位偏移。

三、眼图分析应用场景与案例

1. 通信系统调试

在USB 3.2接口测试中，若眼图垂直闭合严重，可能源于信号反射或串扰，需优化终端阻抗匹配。

2. 标准符合性验证

通过对比眼图模板（如PCIe 5.0规范）与实测波形，判断系统是否满足传输速率要求。

3. 故障定位

当眼图出现不对称“睁开”时，结合触发抖动分析，可定位时钟偏移或电源纹波问题。

四、注意事项与常见问题

触发条件校准：若眼图显示混乱，检查触发斜率设置是否覆盖信号上升/下降区间。

环境干扰抑制：使用屏蔽线缆并确保示波器良好接地，避免外部电磁干扰影响测量精度。

参数动态调整：随信号速率变化（如从1Gbps升至10Gbps），需同步缩短“TIME/DIV”并提高采样率。

普源MHO2024示波器的眼图分析功能为高速数字信号调试提供了直观工具。通过合理的触发设置、灵敏度优化及高级参数测量，工程师可快速评估系统性能并定位潜在问题。在5G通信、数据中心互联等领域，该功能将成为提升信号完整性的关键手段。
