原油储罐外加电流阴极保护恒电位仪是保护储罐免受腐蚀的关键设备，其通过精确控制电位，有效延长储罐使用寿命，降低维护成本。

一、设备原理：电化学腐蚀的主动抑制

原油储罐长期接触土壤、化学介质，易发生电化学腐蚀。恒电位仪通过向储罐（阴极）施加外部电流，使其电位负移至免蚀区（如-0.85V至-1.20V vs. 铜/硫酸铜参比电极），抑制金属氧化反应（Fe → Fe²⁺ + 2e⁻），实现“零腐蚀”或极低腐蚀速率。其核心功能包括：

·动态调节：采用PID算法实时响应环境变化（如土壤电阻率波动、雷击干扰），调整输出电流/电压。

·多模式控制：

·恒电位模式：正常工况下保持电位恒定，覆盖90%以上运行场景。

·恒电流模式：参比电极失效时自动切换为恒定电流输出，确保保护不中断。

·通断控制模式：支持通12秒、断3秒设置，用于断电电位测量，评估保护效果。

二、核心组件：协同工作的保护系统

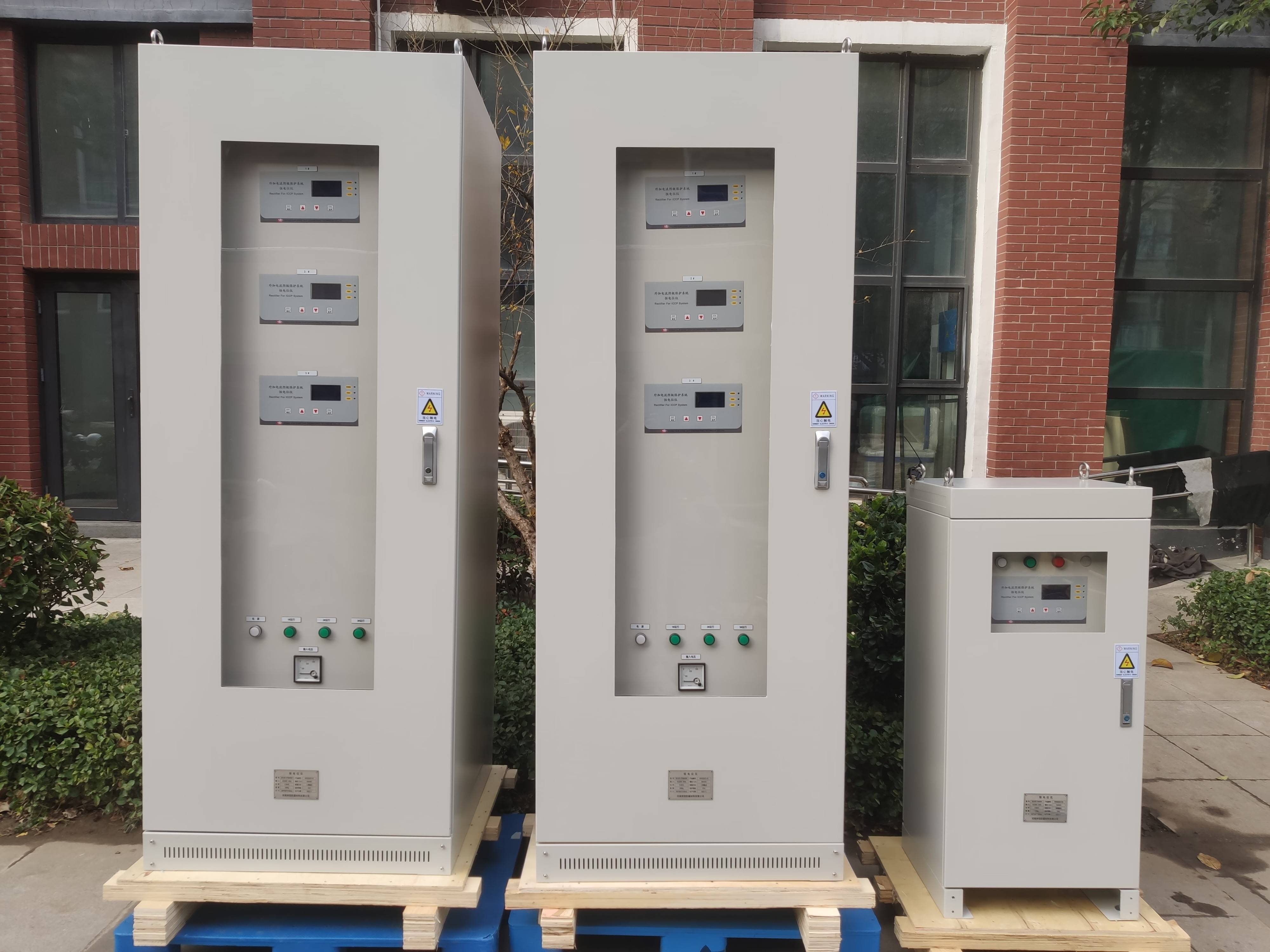

1.恒电位仪：

·控制精度：≤±5mV（部分型号达±1mV），避免过保护（电位过低导致氢脆）或保护不足（电位过高腐蚀加速）。

·通信支持：4G/5G/NB-IoT多模通信，实现云端实时调控与数据回传。

·AI预测维护：通过分析电流波动趋势，提前预警阳极消耗、电缆故障等问题，降低运维成本。

2.辅助阳极：

·预包装高硅铸铁阳极：耐腐蚀性强，消耗率低，适用于高电阻率土壤或空间受限区域。

·MMO/Ti柔性阳极：由导电聚合物包覆铜芯制成，柔韧性好，电流分布均匀，避免局部过保护或保护不足。

3.参比电极：

·硫酸铜参比电极：监测阴极保护效果，实时反馈电位数据。

·锌参比电极：适用于特定环境，提供稳定参考电位。

4.防爆接线箱：

·阳极电缆线在接线箱内连接，并连接到电源设备，确保电气安全。

三、技术优势：长效、经济、智能

1.延长设备寿命：

·阴极保护可使金属结构寿命延长3-10倍。例如，某输气管道应用后，30年内节省管道更换费用超2亿元。

2.降低维护成本：

·恒电位仪自动化运行减少人工巡检频率，远程监控功能降低现场维护需求。某储罐群项目应用后，年维护人力成本从80万元降至12万元。

3.防止事故风险：

·防止管道泄漏、储罐穿孔等事故，避免环境污染与人员伤亡。例如，某海洋平台应用阴极保护后，未发生因腐蚀导致的停产事故。

四、实施要点：科学设计与规范施工

1.导电材料布局：

·围绕储罐基础呈环形或网格状均匀排布辅助阳极，确保电流覆盖整个底板区域，避免保护死角。

2.智能电源调控：

·根据土壤湿度、温度变化自动调节恒电位仪输出参数，使保护电压稳定在正常范围内。

3.实时监测系统：

·安装远程传感器，持续采集电流强度、电压波动等数据，通过物联网平台实现异常报警和远程调控。

4.施工规范：

·阳极距罐底板一般为150~300mm，柔性阳极间距为1~2m。

·每段柔性阳极连接2条阳极电缆，保证系统可靠性并使电流分布更均匀。

五、市场案例：实际应用效果显著

1.宁夏石油储备库：

·采用MMO/Ti柔性阳极与恒电位仪组合，保护电位稳定在-1.1V CSE，防腐层破损段未出现腐蚀。

2.西气东输管道：

·针对涂层老化段附加柔性阳极系统，实现经济有效的腐蚀防护更新。

3.广东管网：

·采用柔性阳极为主保护方式，克服密集管网屏蔽问题，一次设计成功率有保证。
