泰克示波器探头补偿
创始人
2025-10-11 10:07:23
0次

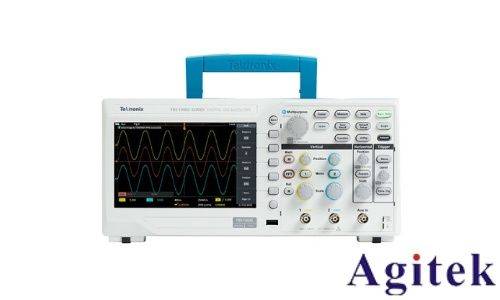

在电子测量领域,示波器作为观测信号波形的核心工具,其测量精度直接关系到产品研发与故障诊断的效率。然而,示波器探头作为连接待测电路与示波器的桥梁,其自身存在的电容、电感等寄生参数会导致信号失真。泰克示波器探头补偿技术正是针对这一问题而生,通过精密校准与调整,确保信号传输的保真度,成为现代电子测试中不可或缺的技术环节。

一、探头补偿的物理原理:消除寄生参数的干扰

示波器探头通常采用分压电路实现信号衰减,例如10X探头通过串联电阻将信号衰减至原幅度的1/10。然而,探头与示波器输入端形成的RC电路会引入低通滤波效应。当信号频率高于RC截止频率时,幅值衰减与相位偏移将导致波形失真。补偿技术通过调整探头末端的可变电容,使探头与示波器的输入电容形成匹配网络,从而扩展频响带宽。

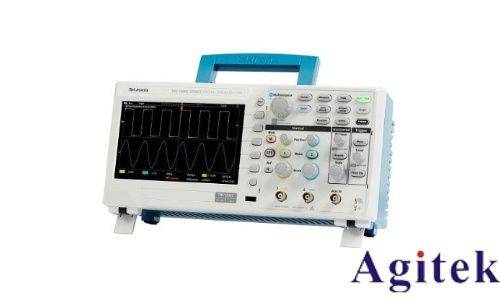

例如,某示波器输入电容为15pF,10X探头串联电阻为9MΩ,理论截止频率仅为12.6kHz。通过补偿电容的微调,可使实际截止频率提升至数百MHz,满足高频信号测量需求。这一过程需借助示波器输出的1kHz方波校准信号:当补偿过度时,方波上升沿会出现过冲;补偿不足则导致圆钝波形,唯有精确调整才能获得理想方波。

二、补偿必要性:从阻抗匹配到信号完整性

1. 阻抗匹配保障信号保真:探头输入阻抗需与示波器匹配,否则反射信号会叠加在原始波形上。例如,测量50Ω阻抗的射频电路时,若探头阻抗不匹配,反射系数可达0.5,导致信号严重畸变。

2. 高频测量的精度基石:在GHz频段,探头寄生电感的感抗可达数十Ω,与示波器输入电容形成谐振回路。补偿技术通过相位校正与频率响应校准,抑制谐振峰,确保幅频响应平坦。

3. 消除温度漂移误差:探头电路中的元件参数随温度变化,例如陶瓷电容的温漂可达±5%/℃。定期补偿可修正温度导致的频响偏差,维持长期测量稳定性。

三、补偿技术的工程实践:从手动到智能化

传统补偿依赖工程师手动调节探头电容,通过观察示波器波形反复微调。现代泰克示波器引入自动补偿功能:探头连接后,示波器自动发送校准信号,通过算法分析波形特征调整内部补偿网络。部分高端探头更搭载数字校准芯片,可存储多组补偿参数,实现"即插即用"的精度保证。

在5G基站测试中,工程师使用带自动补偿的差分探头测量高速数字信号,示波器能在纳秒级时间内完成补偿校准,确保眼图模板测试的准确性。这种智能化补偿技术将人为误差降至最低,大幅提升测试效率。

泰克示波器探头补偿技术,既是模拟电路设计的经典案例,也是现代电子测量精度的技术保障。从RC网络的物理原理到智能算法的应用,这一技术不断突破硬件限制,为工程师提供真实可靠的信号观测窗口。在万物互联的数字化时代,精确的信号测量正成为技术创新的基石,而探头补偿技术正是这座基石中不可或缺的榫卯结构。
