苹果 40W 动态快充充电器拆解,采用 PI 高集成度定制主控芯片
创始人
2025-10-10 15:33:59
0次

前言

2025 年 9 月 10 日凌晨,苹果召开了 2025 秋季新品发布会,发布了 iPhone 17 系列及一系列重磅新品。并同时在苹果官网上架了一款能快充、全兼容的苹果 40W 动态电源适配器,峰值功率可达 60W,能够根据设备的需求动态调节输出功率,从而提升充电速度。

这款充电器在业界引起了很大的反响,许多专业人士都对其实际表现与内部结构感到好奇,所谓的“动态功率”是如何实现的、60W 峰值能维持多久、散热与温控策略如何、核心电源管理芯片与拓扑有没有新的设计等,充电头网也迅速首发评测并拆解了这款 40W USB-C动态快充充电器,发现其用到的主控芯片来自 Power Integrations(以下简称:PI),接下来充电头网将介绍一下。

Apple苹果原装40W USB-C动态快充充电器

苹果40W动态快充充电器延续了此前35W款样式进行设计,更为紧凑便携的外形配备新国标可折叠插脚,无论是在家、在办公室还是出门在外,充电都变得更快更便捷。

所谓独特的动态快充可以理解为“峰值60W、稳定40W”,其可以依据设备需求智能调节输出功率,既满足iPhone的快充需求,又可适配MacBook的大功率充电场景。在明确iPhone 17系列机型充电大升级的情况下,这款新品很值得新机用户入手。

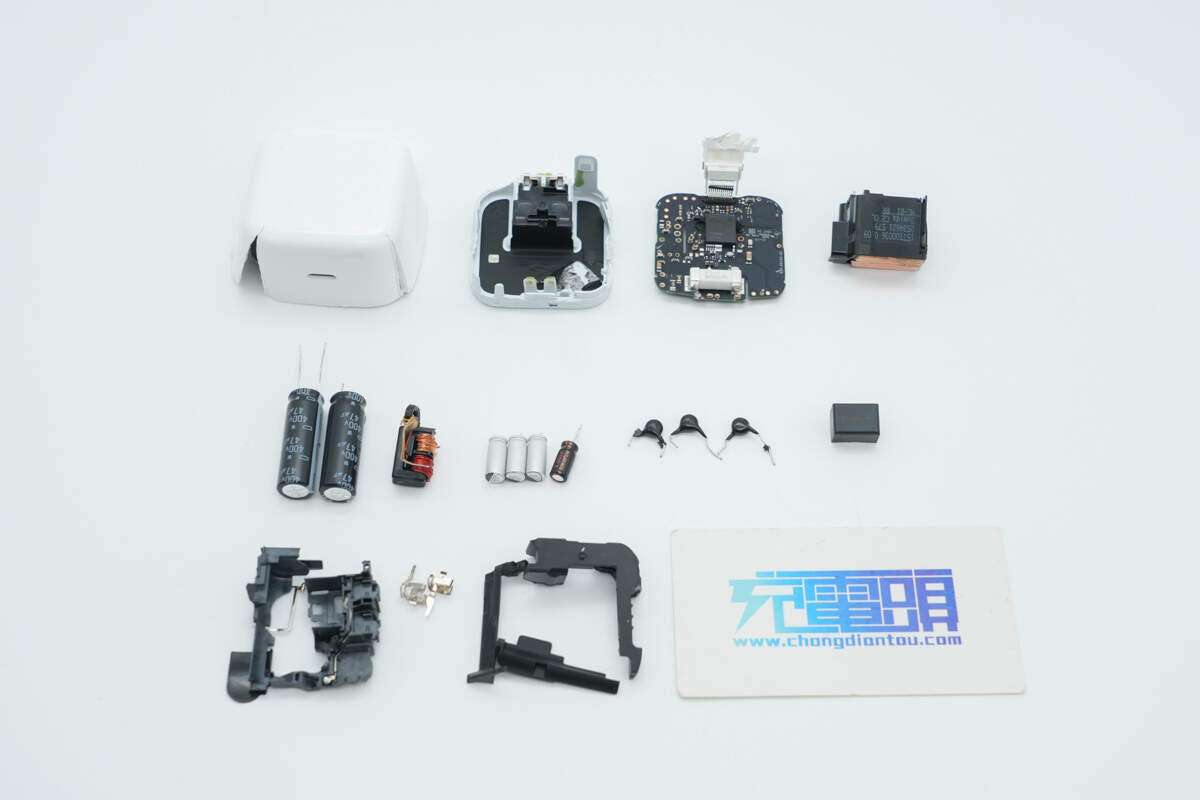

充电头网通过拆解了解到,苹果40W动态快充充电器采用了PI高集成电源芯片ZN1612F,搭配丽正RM85N100DF同步整流管组成开关电源,同步整流,英飞凌CYPDC1185B2-32E协议芯片控制输出,此外贵弥功和尼吉康两大日系知名品牌电容进行滤波,用料豪华。

产品内部设计热敏电阻,通过检测内部温度实现动态功率档位切换。此外充电器壳体一如既往的厚实,抗摔强度更高,同时内侧贴有石墨散热贴纸和胶垫用于辅助散热和保护。PCBA模块上加入胶垫、塑料支架等对整体进行加固绝缘以及保护,做工可靠。

相关阅读:

1、拆解报告:苹果原装40W USB-C动态快充充电器

PI ZN1612F

通过拆解了解到,苹果原装40W USB-C动态快充充电器中的初级主控芯片来自PI,丝印ZN1612F,为苹果定制型号。芯片内部集成初级控制器,高压开关管,同步整流控制器和反馈功能,集成度高,外围器件精简,简化快充电源电路设计,采用InSOP-T28D封装。

充电头网总结

苹果这款 40W USB-C 动态快充充电器在初级主控采用了 PI 定制的高集成芯片 ZN1612F,该芯片内部集成初级控制器,高压开关管,同步整流控制器和反馈功能,集成度高,外围器件精简,可简化快充电源电路设计。

这次 PI 的主控芯片被苹果采用也说明 PI 在高集成电源管理、热控与定制化能力上已位居行业领先,能够把成熟方案复制到更多高端客户与场景中。
