泰克TBS2000示波器提升测试精度的5个关键步骤
创始人
2025-10-10 12:04:19
0次

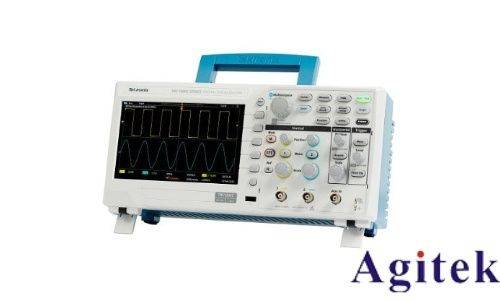

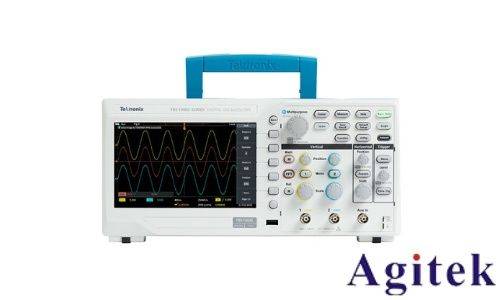

在电子测试领域,示波器作为信号分析的"眼睛",其精度直接影响测量结果的可靠性。泰克TBS2000示波器凭借200MHz带宽、2GS/s采样率及5M点记录长度等特性,为工程师提供了强大的分析能力。但要充分发挥其性能优势,必须掌握以下五个关键步骤。

一、系统校准:构建精准测量的基石

任何精密仪器的使用都始于校准。泰克TBS2000提供了内置的自检功能,通过按下"Utility"菜单中的"Self Test"选项,可自动检测垂直放大、水平时基等核心参数。建议每月使用校准信号源(如泰克AFG3000)输出1kHz/5V方波,调整示波器至Autoset状态,对比实测波形与标准信号的幅度、上升沿时间差异,误差超过±3%时需联系校准服务。校准过程中需确保探头补偿电容已通过示波器探头校准端口调整至方波无过冲。

二、探头优化:消除信号传输的损耗

探头是连接被测信号与示波器的桥梁,其性能直接影响测量精度。针对高频信号(>50MHz),应使用带有TekVPI接口的有源探头(如TPP1000),并确保探头衰减系数与示波器通道设置一致。在测量低电平信号(μV级)时,需进行探头直流偏置补偿:将探头接入校准信号后,调整示波器垂直档位至10mV/div,通过"Offset"旋钮使基线归零,消除探头自身的直流偏移。

三、触发设置:锁定稳定波形

触发系统决定了示波器的数据采集起点。面对复杂信号时,传统边沿触发可能失效。此时可启用"序列触发"模式:设置CH1为上升沿触发,CH2为下降沿触发,通过"Trigger Coupling"选择交流耦合滤除直流分量。对于周期性信号,调整触发电平至波形峰值的30%-70%区域,避免因触发抖动导致的波形漂移。利用"释抑时间"功能(设置为信号周期的10%-20%),可有效捕获多脉冲信号中的异常波形。

四、参数配置:匹配信号特性

采样率与记录长度的配置需根据信号带宽动态调整。测量100MHz正弦波时,将采样率设为信号频率的5倍以上(≥500MS/s),避免混叠失真。启用"Hi-Res"模式可将垂直分辨率提升至12bit,适用于缓慢变化的直流信号分析。在观测高速数字信号时,选择"峰值检测"模式捕获信号毛刺,同时调整"余辉"至中等强度,清晰显示信号随时间的变化轨迹。

五、环境控制:消除外部干扰

电磁环境对测量精度具有显著影响。使用示波器时需确保接地良好,避免与强电磁设备(如大功率电机)共用电源。当测量微弱信号时,可采用双层屏蔽测试线,并将示波器置于金属屏蔽箱内。定期清洁示波器风扇滤网,防止因散热不良导致的ADC模块温度漂移,必要时使用外部空调保持环境温度22±2℃。

通过系统化的校准流程、优化的探头配置、智能的触发策略、精准的参数设定以及严格的环境控制,泰克TBS2000示波器能够将测量误差控制在0.5%以内,满足半导体测试、射频调试等高端应用场景的需求。这种对细节的极致追求,正是精密测量领域从"看到信号"到"看懂信号"的关键跨越。
