电力运维怕 “测不准”?安科瑞电流互感器,高精度捕捉电流信号更可靠
创始人
2025-10-09 17:07:38
0次

安科瑞电流互感器型号大全

电流互感器型号大全外壳采用阻燃、耐高温材料注塑成形,铁芯采用取向冷轧硅钢带卷绕而成,二次导线采用高强度电磁漆包线,产品结构新颖,造型美观,安装方便,体积小,准确度高,容量大。互感器壳体之间的固定采用超声波焊接的方式加以固定,壳体焊接牢固,密封性能较好。

AKH-0.66/ 测量CT一次电流5-6300A,二次电流5A,1A,0.1A,0.05A

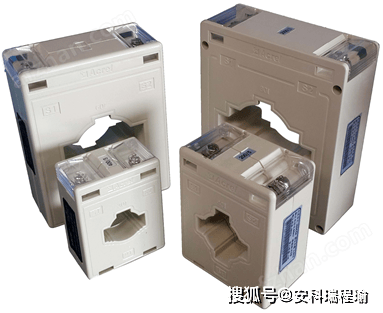

AKH-0.66/I型电流互感器

产品翻盖式设计,外观美观,接线方便。翻盖材料选用透明聚碳酸脂,能清楚看到二次引线接线情况。方圆组合孔型,既可穿越电缆,也可穿越汇流排,作为交流电流信号采集元件,一般与测量仪表配套使用,广泛应用于电气成套。

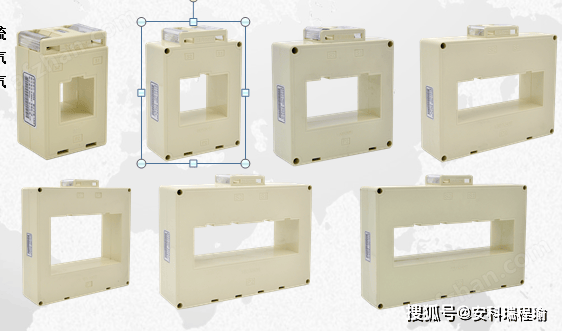

AKH-0.66/II型电流互感器

卧式方孔型,可穿越1-6根汇流排,亦可穿越多根电缆,一般与电气测量仪表配套使用,广泛应用于电气成套。

AKH-0.66/III型电流互感器

立式方孔型,可穿越1~3根汇流排,不但具有Ⅰ、Ⅱ型的特点,而且可作供电系统计量电能用,以及可与电流继电器配套作保护用。

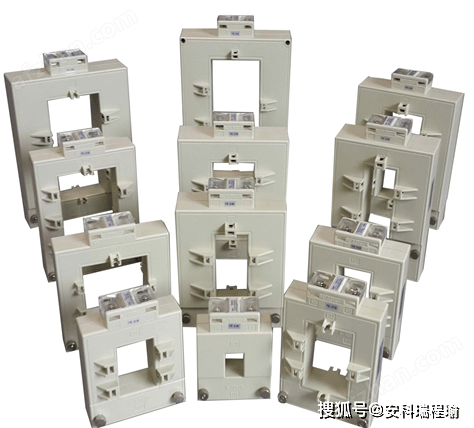

AKH-0.66/P型电流互感器

AKH-0.66系列保护用电流互感器主要适用于多根母排穿越,作为继电器保护用,该产品为保护系统短路或过载而开发,具有不同的准确级和准确限值系数,可扩展为不同穿孔尺寸,广泛应用于低压配电保护系统。主要应用于电厂二期改造、或差动保护回路,与继电器配套使用也可与我公司线路保护ALP、ARD3T等配套使用。

AKH-0.66系列保护用电流互感器一般准确级有:10P5、10P10、10P15、

10P20等,其中10P20中,“10"表示复合误差10%,“P"表示保护,“20"准确限值系数,用“ALF"表示,ALF=I1/I1n,表示20倍的额定一次电流,所以10P20就是在20倍额定一次电流条件下,其复合误差不得超过10%。

AKH-0.66/P-60*50II、P-80*50II、P-100*50II、P-130*50II这四款保护型电流互感器电流1000A以上可以做5P20或者10P20。

AKH-0.66/K系列开口式电流互感器

AKH-0.66K系列开口式电流互感器主要用于配电系统改造项目,安装方便,无须拆一次母线,亦可带电操作,不影响客户正常用电,为用户改造项目节省人力、物力,财力,提高效率。该系列电流互感器包含测量型与保护型,测量型准确级可达0.2级,保护型过载倍数高、过载能力强,可与我公司的线路ALP、继电器保护、测量以及计量装置配套使用。

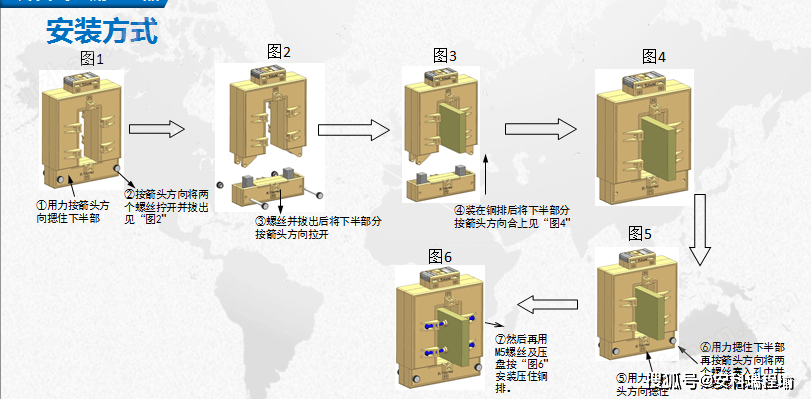

开口式互感器安装方式

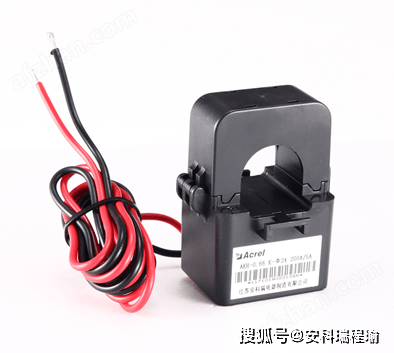

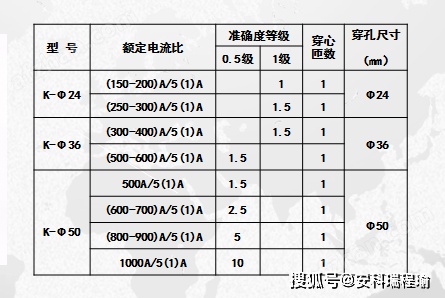

AKH-0.66/K-Φ系列开口式电流互感器

产品外形美观,安装、接线方便,主要用于电力运维及用电改造项目,一般输出为0-100mA等小电流信号,具有体积小、精度高、带载能力强、安装方便等优点,可与AMC16多回路监控仪表配合使用。

剩余电流互感器

选型说明

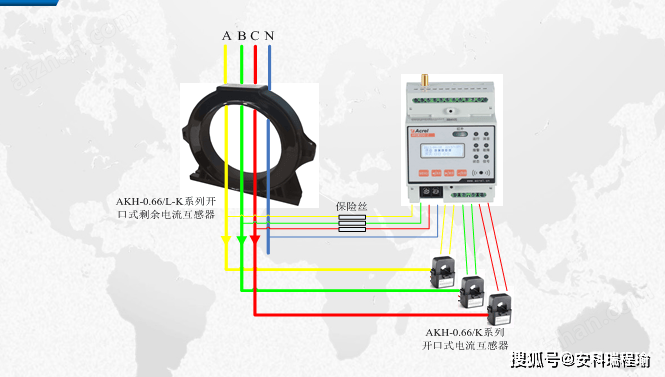

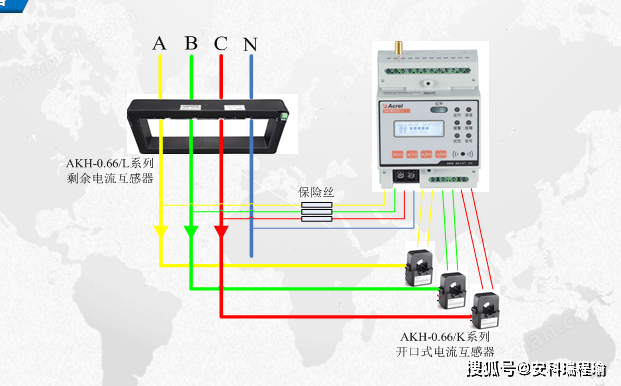

剩余电流互感器在接线前应分清电网中的相线,N线以及PE线。相线和N线必须一同穿过剩余电流互感器,PE线不能穿过互感器。在系统中,如果N线未与相线一起穿过互感器,一旦三相负载不平衡,N线将有电流流过,探测器检测到电流信号,即发生误动作。不同回路间的N线不得多点相连或重复接地,否则会造成误动作,在系统运行时出现漏电流值大于设定值而出现报警。如果PE线同N线及相线一起穿过互感器,同样会造成探测器的拒动作或误动作。

剩余电流互感器安装时需将三相导线与N线一起穿过同一个互感器,因此选型时不能按照常规互感器的方式,不但需要确认一次电流大小,更重要的是必须确定客户现场使用的铜排或者电缆的规格,确定内孔大小,最后进行选型。

霍尔传感器简介

近年来,由于电力电子器件的发展,变频调速、逆变、斩波等新技术的应用,电压、电流的波形已不再是标准的正弦波或直流。传统的互感器显然已不适于对该波形的测量。因此,很多国家都相继进行了非接触式电流电压传感器的研究开发,其中尤以霍尔电流电压传感器被视为该项技术的代表。

霍尔传感器,适用于交流、直流、脉冲等复杂信号的隔离转换,通过霍尔效应原理使变换后的信号能够直接被AD 、DSP、PLC、二次仪表等各种采集装置直接采集和接受,体积小,寿命长,安装方便,响应时间快,电流测量范围宽精度高,过载能力强,线性好,抗干扰能力强等优点。

BA系列交流电流传感器

BA系列产品应用电磁感应原理,对电网中的交流电流进行实时测量,采用精密恒流和线性补偿技术,将其隔离变换为标准的直流信号输出。24伏或12伏安全电压供电,具有过载能力强、高精度、高隔离、高安全性、低功耗等特点,可广泛用于工业自动化领域。BA50L为变流剩余电流互感器主要检测用电系统的漏电流,能随时掌握电气线路和设备的情况,防止因漏电而发生的火灾等事故。

BA系列交流电流传感器

BA交流电流变送器是一种能将被测交流电流转换成按线性比例输出直流电压或直流电流的仪器,广泛应用于各类工业自动化系统、电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。

BA在污水处理行业中的对水泵的监测应用

在污水处理的整个流程过程当中,水泵作为水的主要传送设备,起到至关重要的作用由于污水处理厂内的水泵数量众多,如果其中的某一接点水泵出现问题,很可能致使上一程序中的污水积累过量和下一程序中的污水低于正常液位,从而使整个污水处理程序处于半瘫痪状态,工作人员无法对所有所有水泵进行巡检。

基于上述污水处理行业中的水泵、循环泵在无人巡检的情况,可通过BA系列交流电流变送器来进行监测,第一时间了解水泵的功率状态,通过PLC或DSC系统采集BA传感器的变送数据来正确判断水泵的正常工作情况。

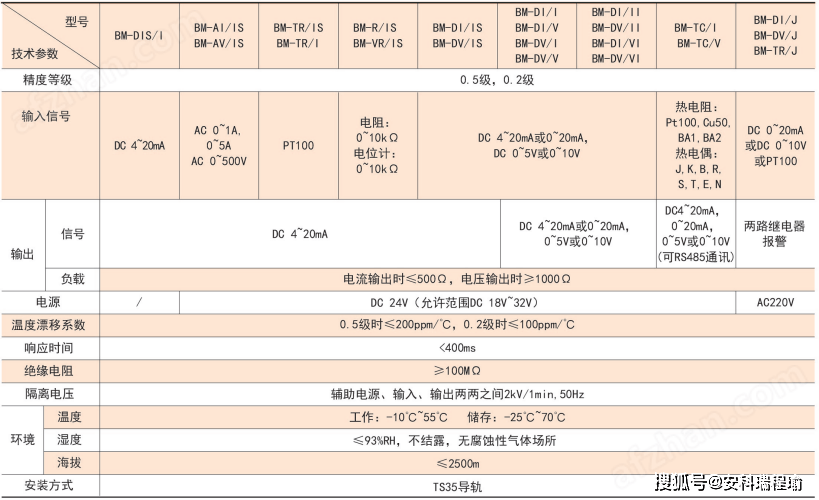

BM系列模拟信号隔离器

对电流、电压等电量参数或温度、电阻等非电量参数进行高速精确测量,经隔离转换成标准的模拟信号输出。可直接与指针表、数显表相接,也可以与自控仪表(如PLC)、变频器、各种A/D转换器以及计算机系统配接。

BD系列电力变送器

该系列产品内部均采用专用的集成电路、高精度的阻容器以及超线性互感器,具有完善的输入输出保护措施,从而使产品具有测量精度高、输出范围广、温度特性好等优点。
