MACOME码控美 小型旋转电位器MRP-5026

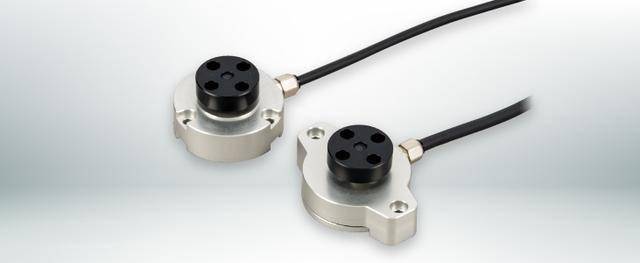

旋转编码器MRE-5049 / 旋转电位器 MRP-5026

旋转编码器/电位器

非常适合在恶劣环境下检测旋转角度！

完全分离且非接触

旋转编码器

MRE-5049

旋转电位器

MRP-5026

我们提供最大间隙为10mm的完全非接触式旋转编码器和旋转电位器产品线。

由于没有机械连接，因此耐振动和冲击，使用寿命长。它们是无联轴器类型。

编码器类型还配备了Z相输出。

主要特点 ▼

应用示例 ▼

规格 ▼

尺寸 ▼

主要特点

无耦合，易于安装

即使因冲击而导致轴错位，由于是非接触式，也不易损坏

典型应用实例

反铲臂角度检测

检测各种工程机械的旋转部件

搅拌轴旋转检测

步进电机同步监控

室内和室外游乐及主题公园设施

其他应用包括旋转台、工业机械、工厂设备、食品加工机、包装机等。

MRE-5049 规格

旋转编码器『MRE-5049』

物品内容

电源电压 直流+12V~+26V

当前消耗 30mA 或更低（仅限传感器，不包括输出灌电流）

输出 格式 晶体管类型 A、B、Z 相*1 *2

R5：N 沟道 MOSFET 开漏

R7：P 沟道 MOSFET 开漏

容量 施加电压：DC +30V 以下

R5：流入电流：100mA 以下（残留电压：1V 以下）

R7：流入电流：100mA 以下（电源电压：-1V 以下）

有效角度 360°

解决 W250：250 脉冲/转（乘以 4 后为 1000 计数/转）

W500：500 脉冲/转（乘以 4 后为 2000 计数/转）

W1250：1250 脉冲/转（乘以 4 后为 5000 计数/转）

采样周期 W250：500微秒

W500：1毫秒

W1250：1.5毫秒

最大旋转速度 W250：19800转/分

W500：9900转/分

W1250：3600转/分

操作距离 8±2毫米*3

安装中心偏差 检测中心φ1圆周范围内

线性 1% 满量程

滞后*4 W250：0.72°

W500：0.9°

W1250：0.36°

工作温度范围 -10℃至+60℃（无凝结或冻结）

工作湿度范围 35至95％RH（无凝结）

保护结构 IP67（符合IEC标准）*5

RoHS一致

代码 5芯/φ5/0.3mm2/1米*6

外形 传感器 宽 52mm x 高 51mm x 深 18mm

（不包括电缆密封套）

磁铁φ30mm x 高9mm

材料 传感器外壳 铝

传感器盖 铝

磁铁盒 ABS

大量的 传感器 约135克（含线）

磁铁 约10克

*1：采样输出。超过一定速度时，Z相输出停止。

*2：请注意，会有约100μA的漏电流流过。

*3：这是传感器和磁铁都安装在非磁性材料上时的值。

*4：所有值均为理论值。

*5：仅涵盖防水保护。暴露在海水、油、切削油、清洁剂等环境中时，性能可能会下降。

*6：电源线（包括主机电源线）的长度不得超过5m。如果电源线延长超过必要长度，可能无法读取高转速下产生的短脉冲信号，从而导致故障。

MRE-5026 规格

旋转电位器“MRP-5026”

物品内容

电源电压 电压输出 DC+12V 至 +26V

电流输出 DC+18V 至 +26V

当前消耗 电压输出 30mA以下

电流输出 50mA以下

输出格式 电压输出 1至5V

电流输出 4～20mA

输出负载电阻电压输出 10kΩ以上/输出阻抗约100Ω

电流输出 300Ω 或更低（建议 250Ω）

有效角度 ±180°

中点设置输入 连接至0V约3秒后，打开电路以将输出设置为相当于FS中点的值。

内部分辨率 0.072°

采样周期 500微秒

操作距离 8±2毫米*1

安装中心偏差 检测中心φ1圆周范围内

线性 ±0.5% 满量程

工作温度范围 -10℃至+60℃（无凝结或冻结）

工作湿度范围 35至95％RH（无凝结）

保护结构 IP67（符合 IEC 标准）*2

RoHS 一致

代码 5芯/φ5/0.3mm2/1米*3

外形 传感器 宽 52mm x 高 51mm x 深 18mm

（不包括电缆密封套）

磁铁 φ30mm x 高9mm

材料 传感器外壳 铝

传感器盖 铝

磁铁 ABS

大量的 传感器 约135克（含线）

磁铁 约10克

*1：传感器和磁铁均安装在非磁性材料上时。

*2：仅涵盖防水保护。暴露于海水、油、切削油、清洁剂等时，性能可能会下降。

*3：如果电线延长，可能会更容易受到噪音等的影响。
