充电头网淘到了知名品牌明纬的一款1500W开关电源模块，电源型号为SE-1500-24，输入电压范围为200-240V，输出电压为24V，输出电流62.5A。电源采用铝合金外壳，内部设有散热风扇。

明纬这款电源模块还设有控制端子，具备DC OK信号输出，支持遥控开关功能和遥感功能，可监控运行状态和远程控制开关输出，使用更加灵活。下面就带来明纬这款开关电源模块的拆解，一起看看内部的方案和设计。

明纬1500W开关电源模块外观

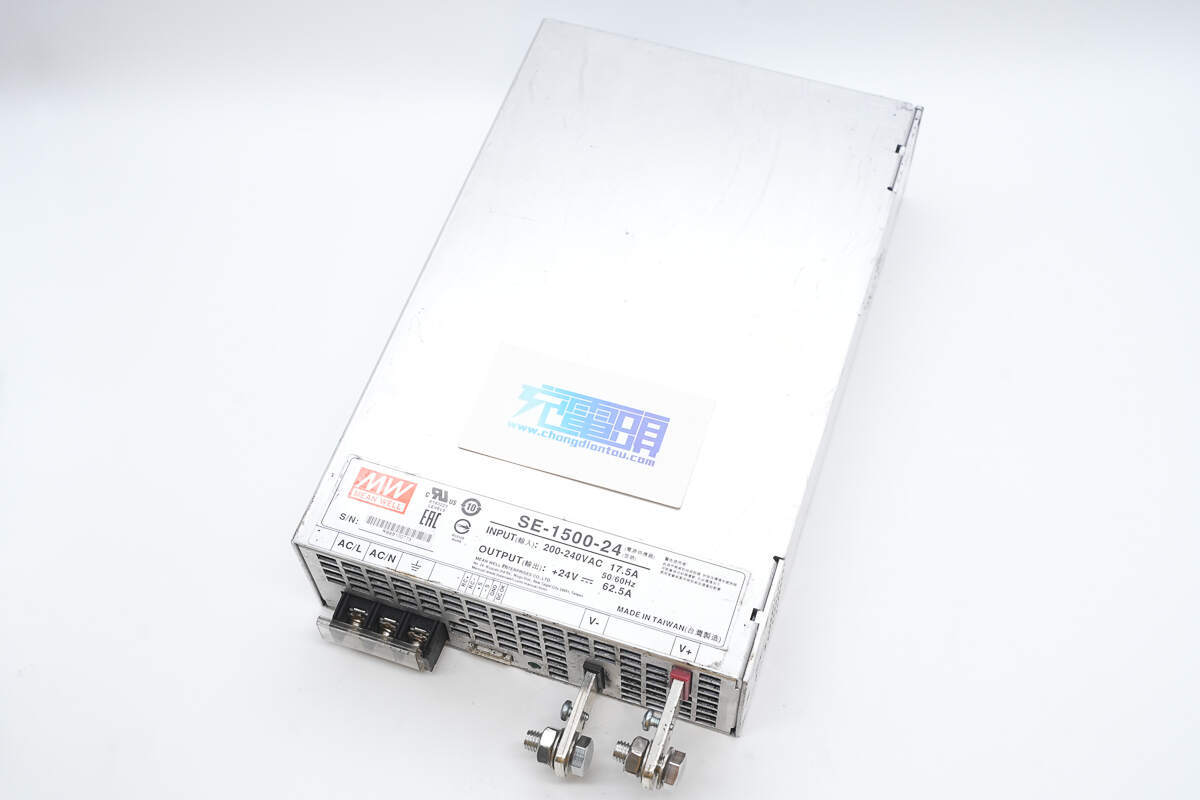

明纬这款开关电源采用铝合金外壳，通过螺丝固定，底部设有接线端子，在接线端子处粘贴信息标签。

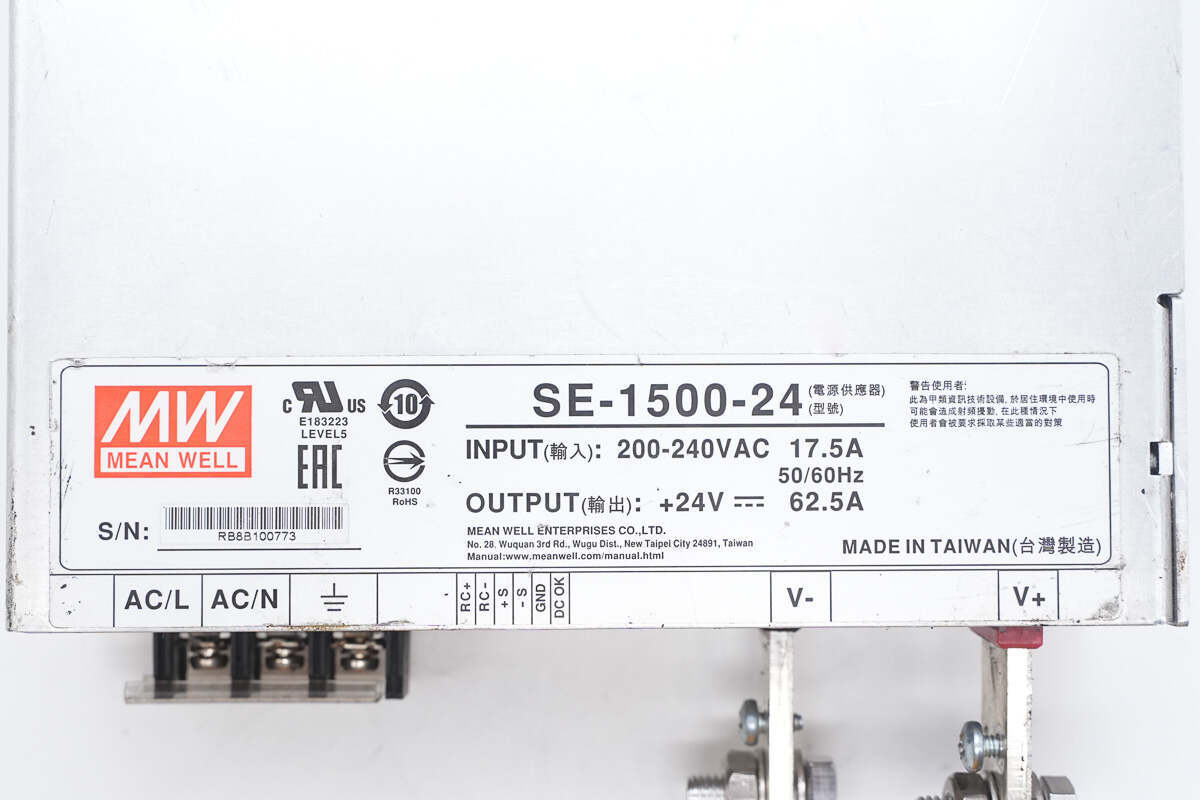

电源铭牌标签特写：

型号：SE-1500-24

输入：200-240VAC 17.5A 50/60Hz

输出：24V 62.5A

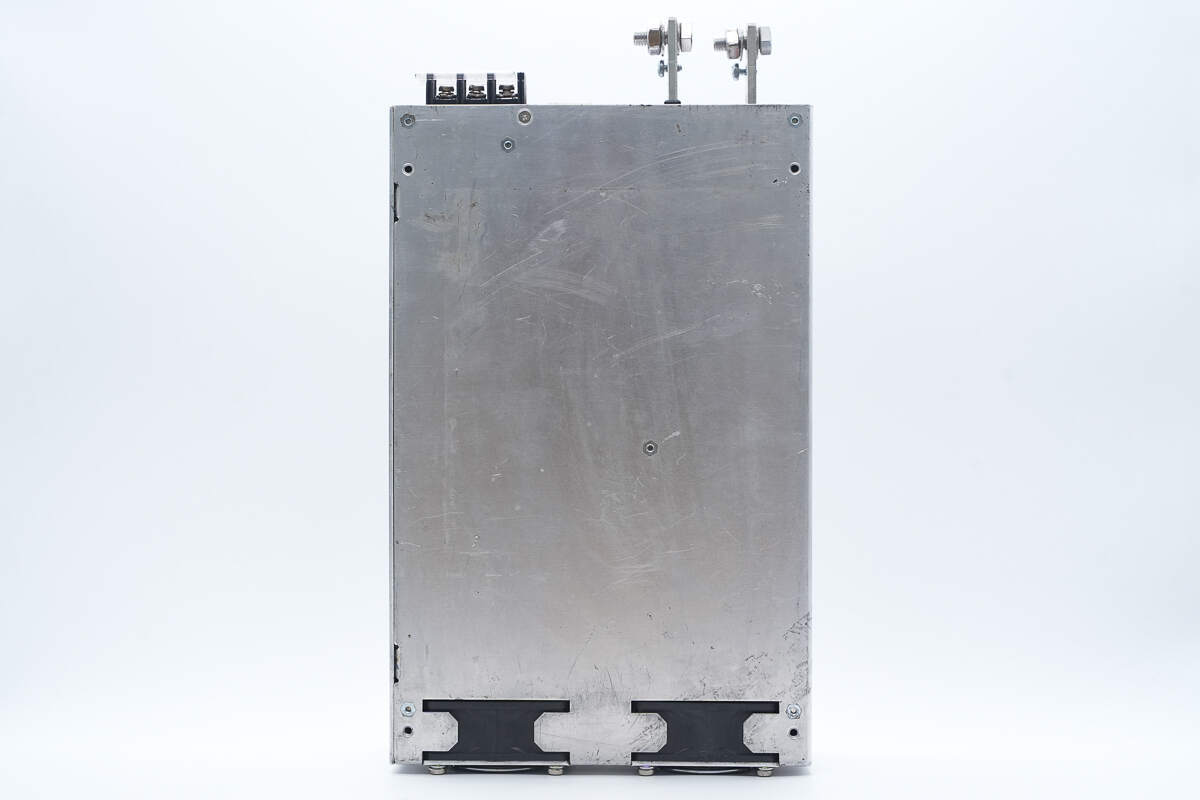

模块背面盖板开孔固定散热风扇。

背面盖板使用螺丝固定。

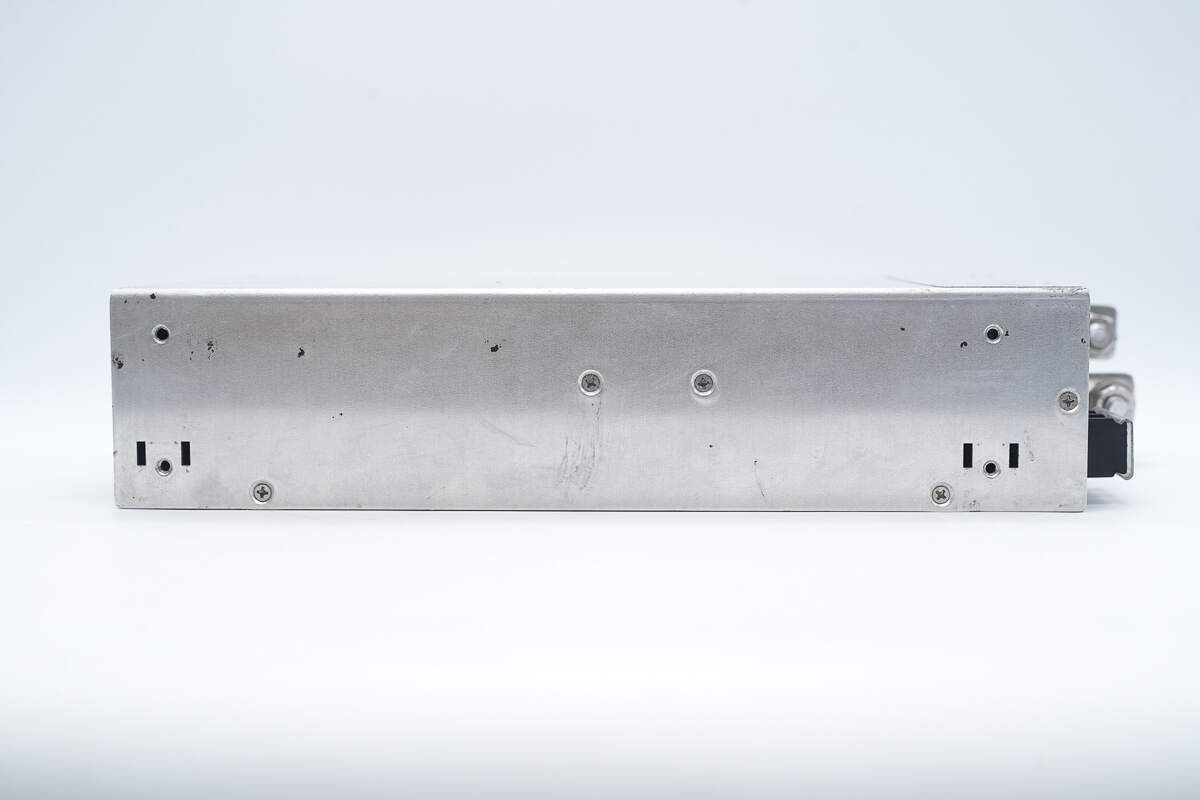

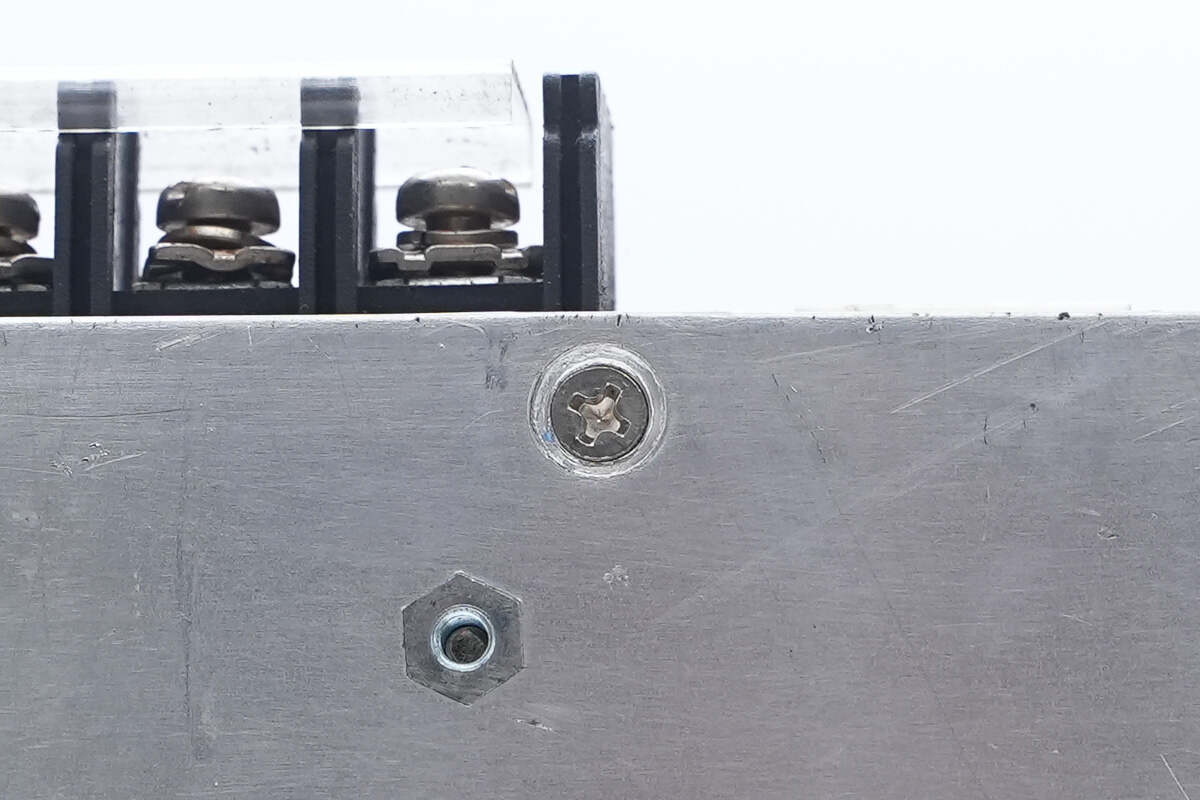

电源模块侧面也设有固定螺丝。

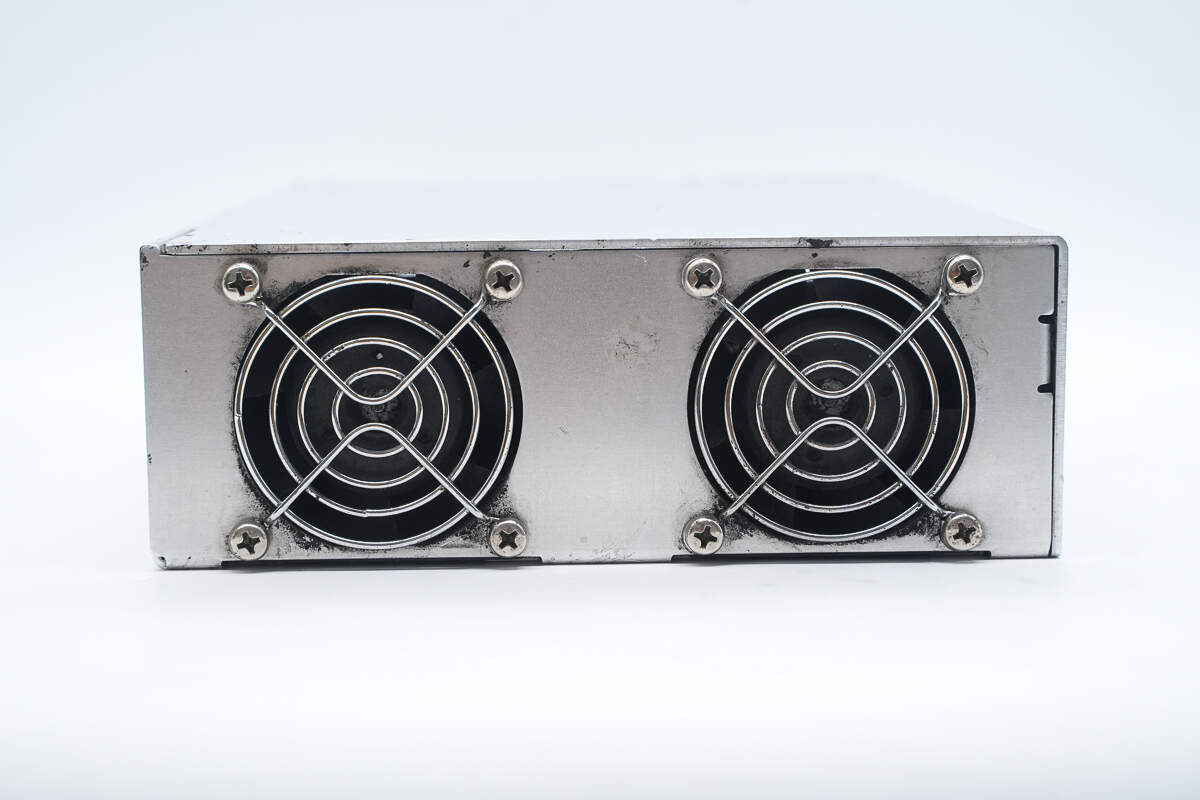

电源模块顶部设有散热风扇，并设有防护网罩，通过螺丝固定。

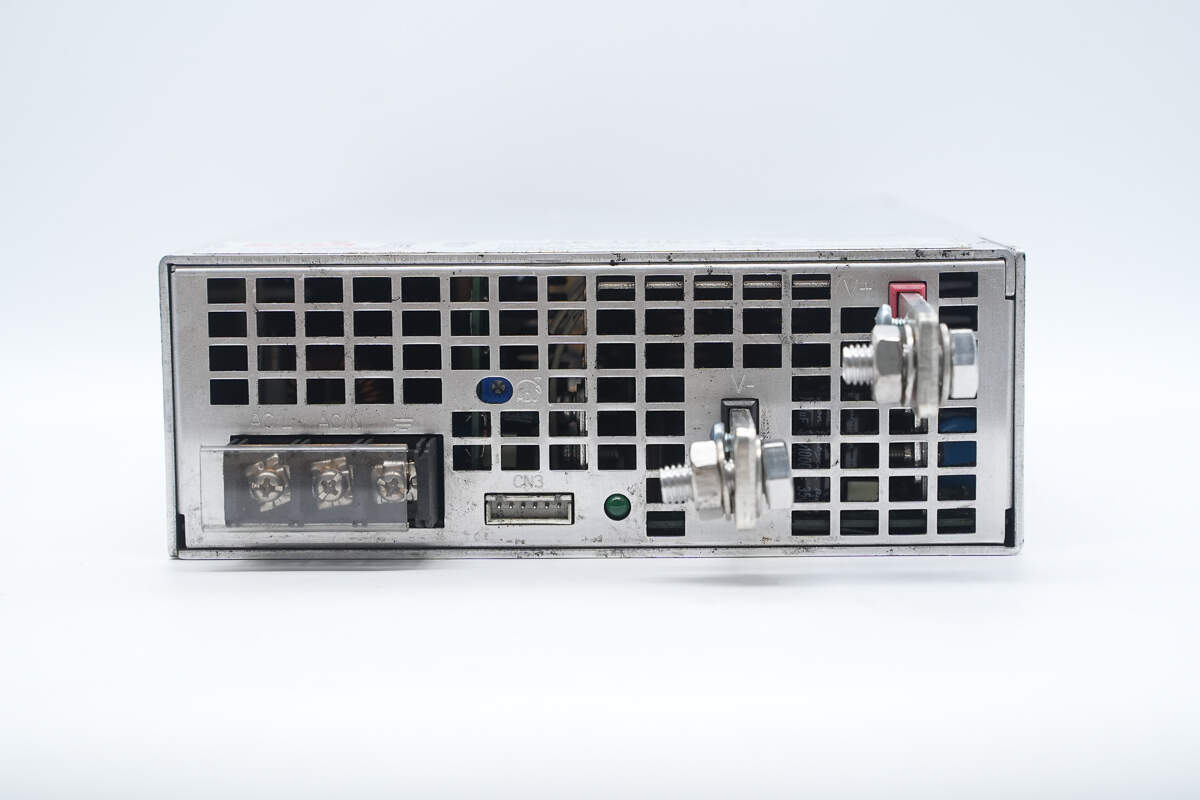

电源模块底部设有交流输入端子，直流输出接线柱和控制端子，并设有方形开孔用于空气流通。

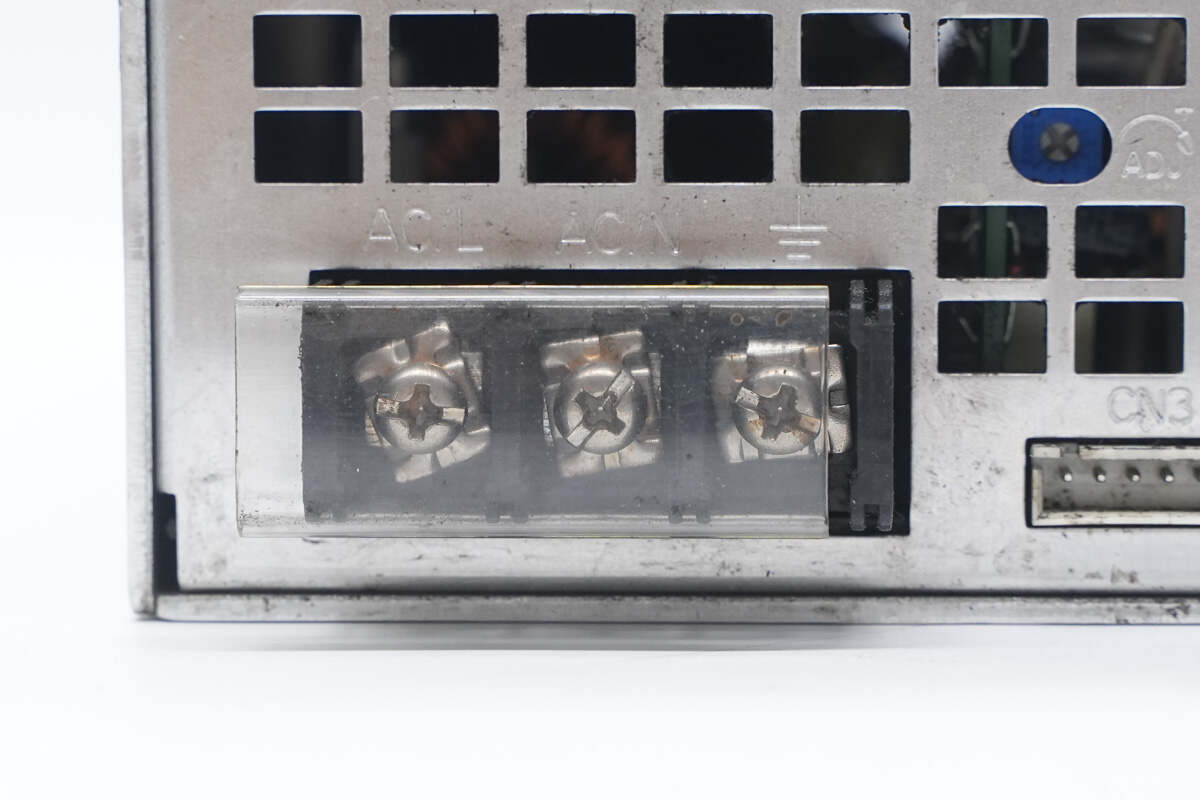

交流输入端子设有透明绝缘盖子。

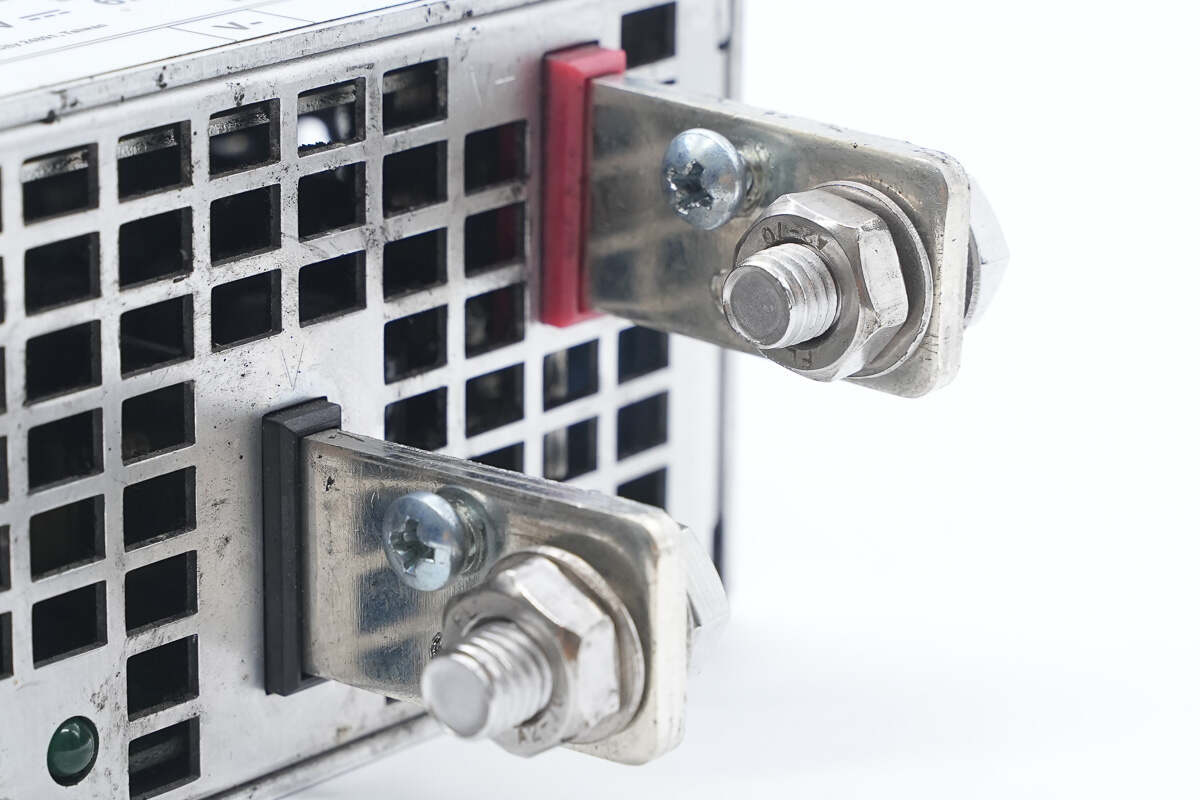

直流输出接线柱通过红黑标示正负极。

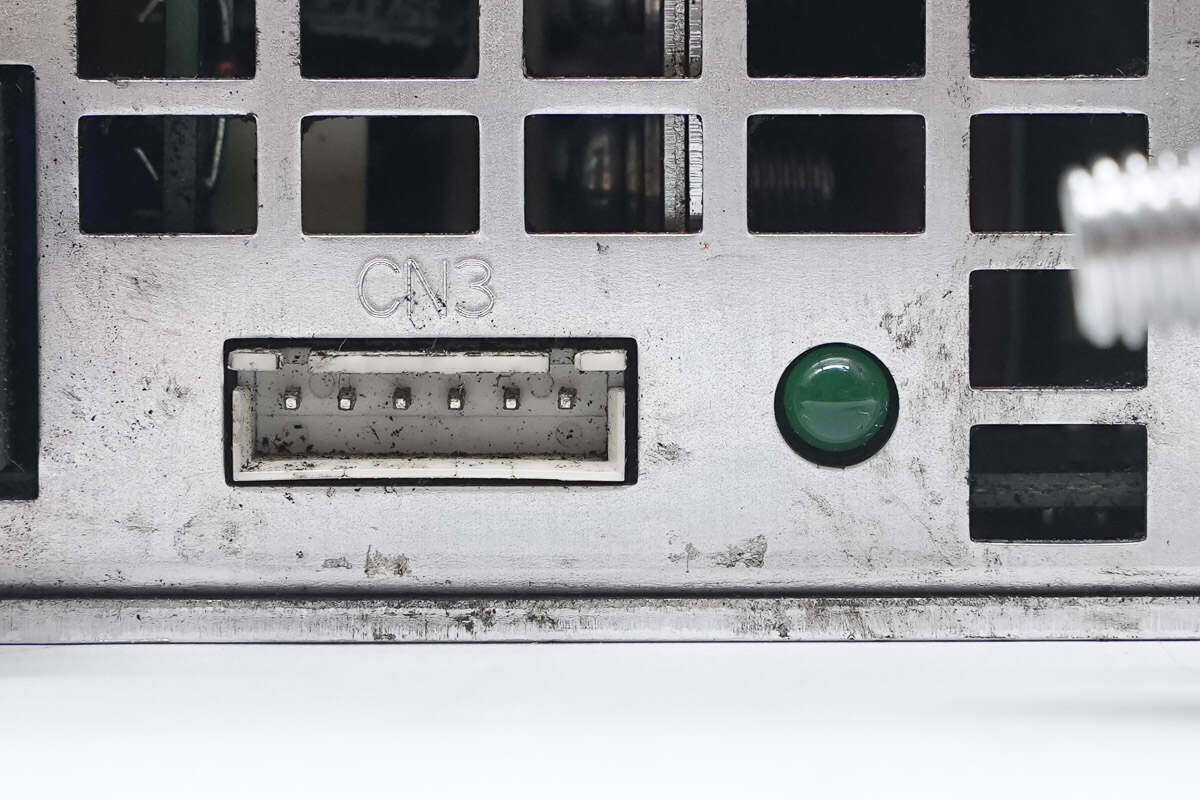

控制端子和指示灯特写。

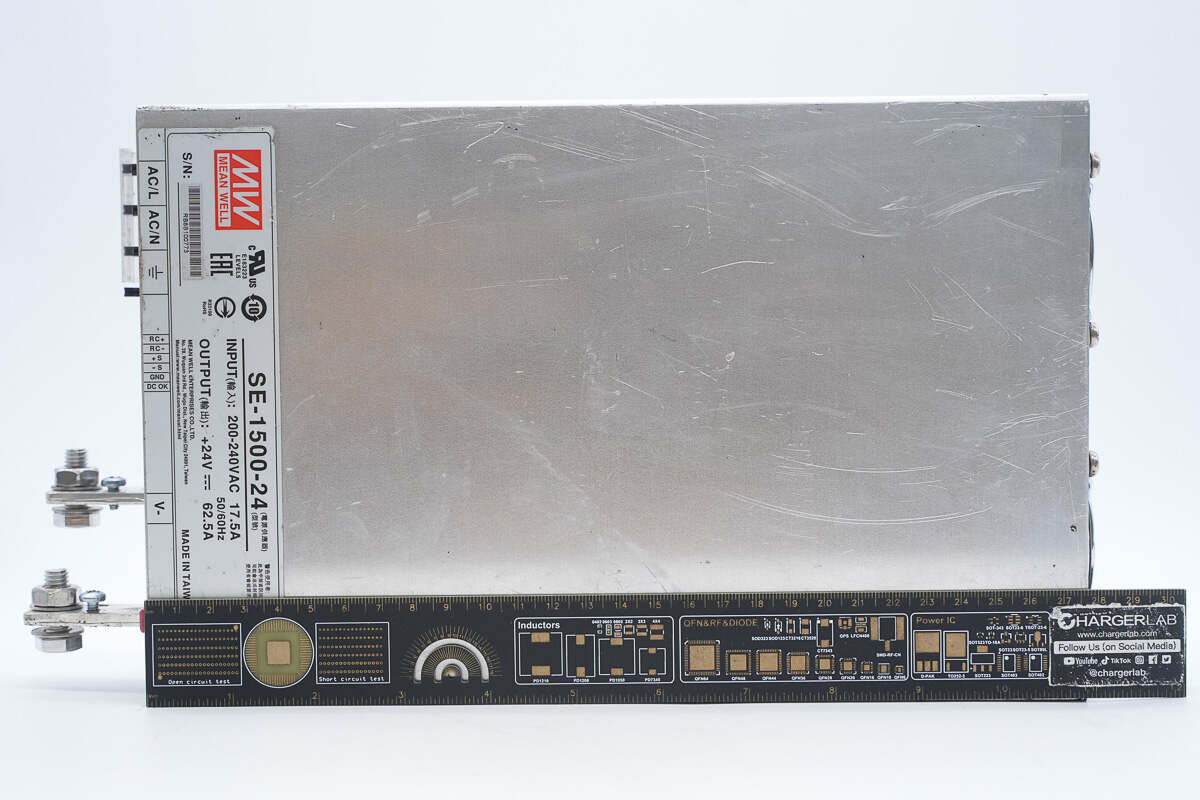

测得开关电源模块长度约为280mm。

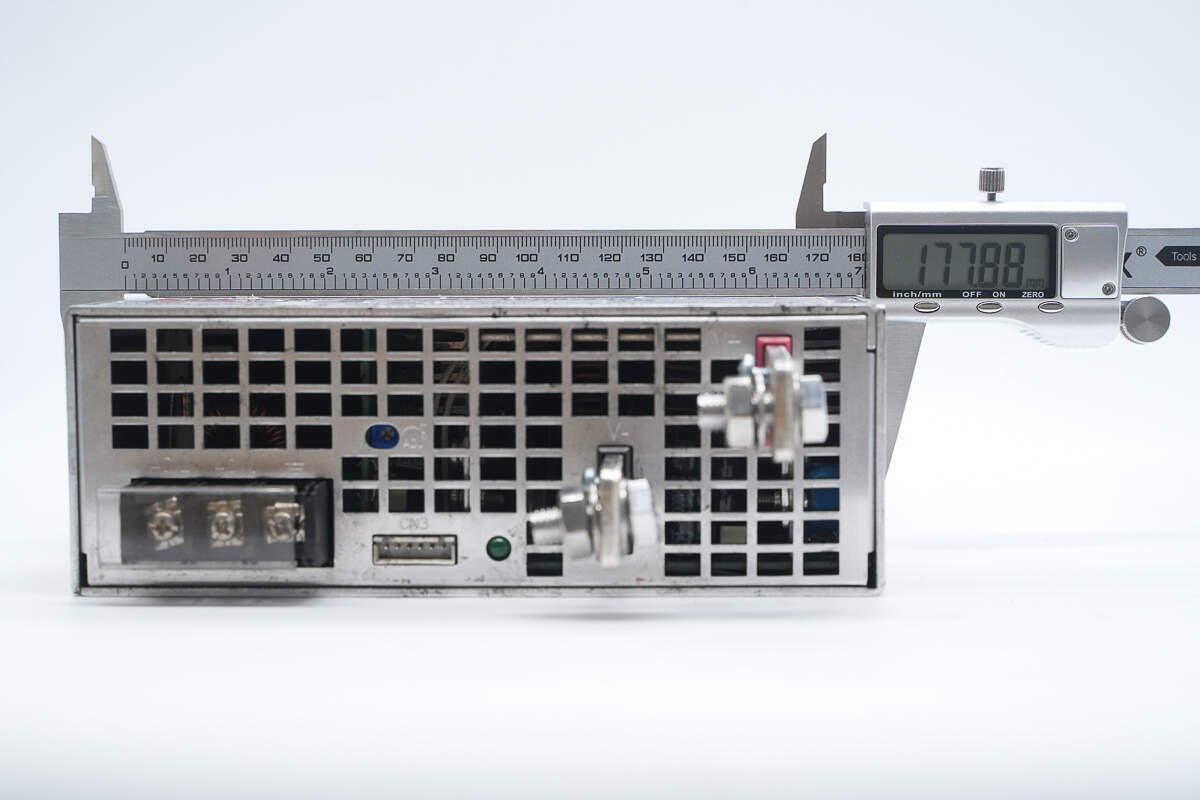

测得开关电源模块宽度约为177.9mm。

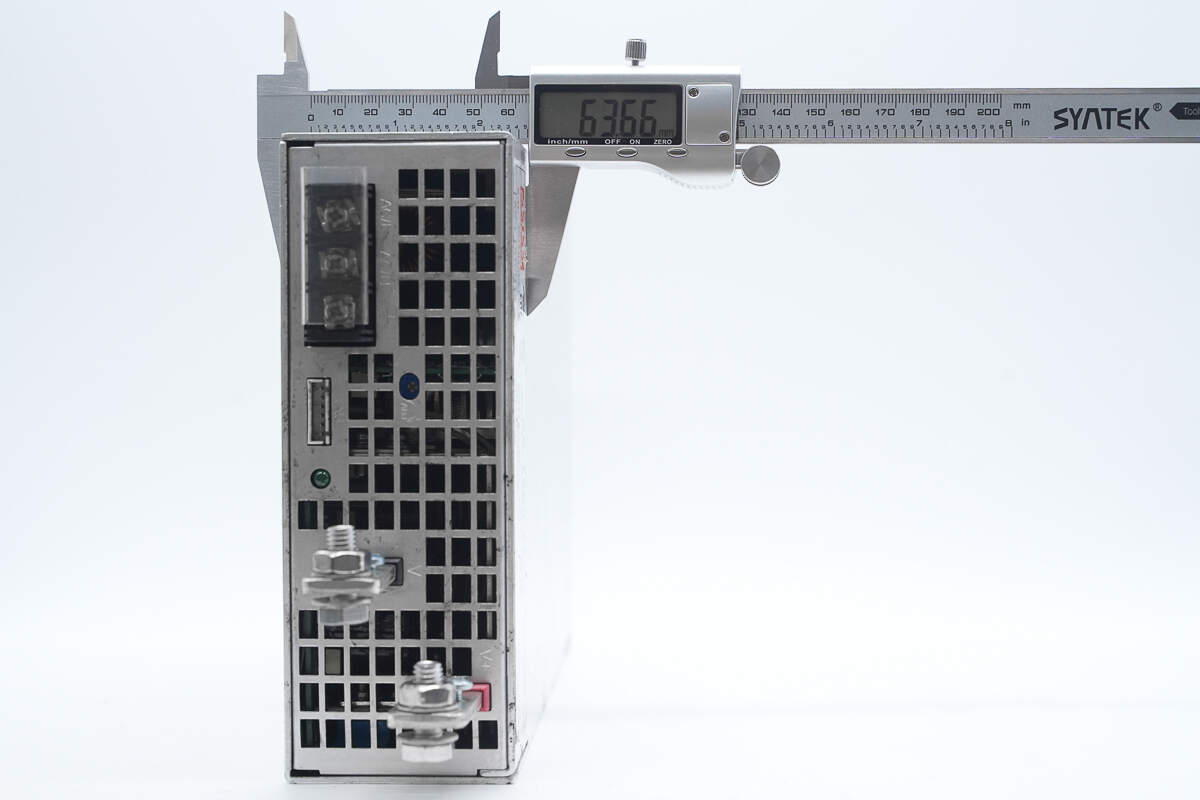

测得开关电源模块厚度约为63.7mm。

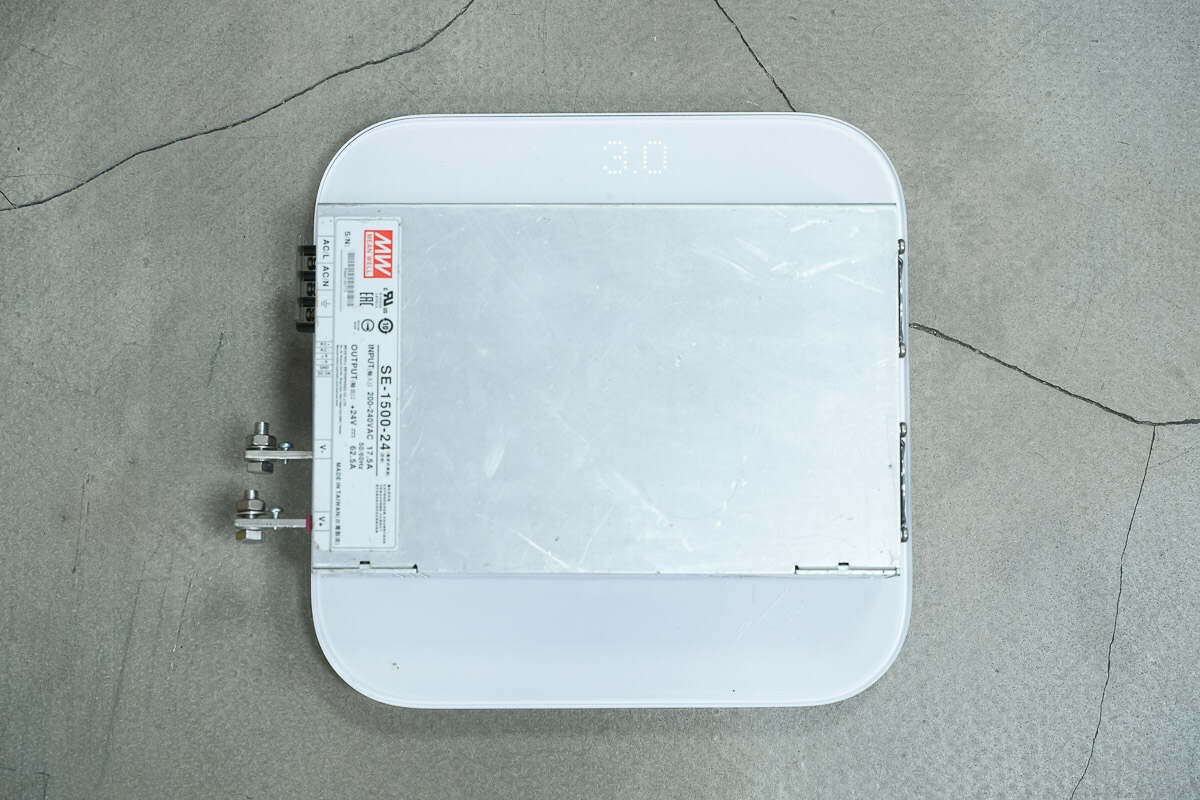

测得电源模块重量约为3kg。

明纬1500W开关电源模块拆解

看完了明纬这款开关电源的外观展示，下面就进行拆解，一起看看内部的方案和设计。

首先拧下固定螺丝，拆下电源外壳。

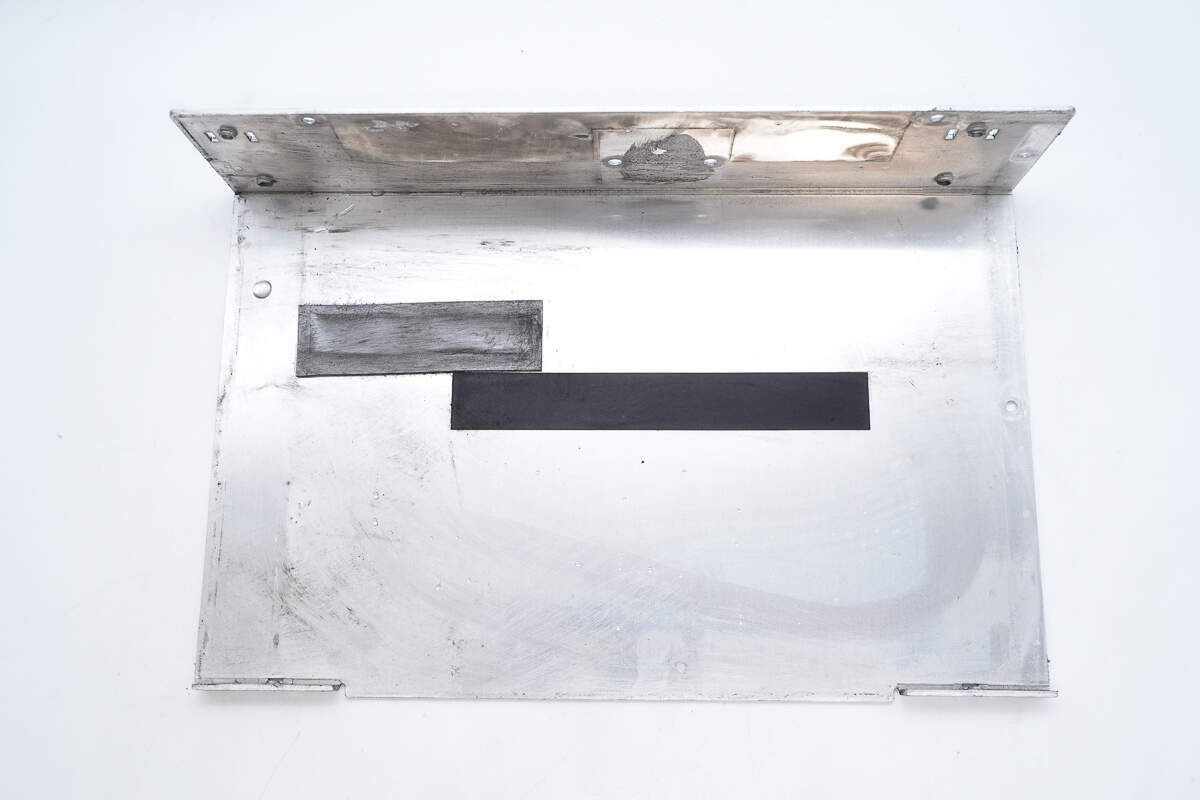

壳体内部设有导热垫接触散热片加强散热。

PCBA模块通过螺丝固定在壳体内部。

固定PCBA模块的螺丝特写。

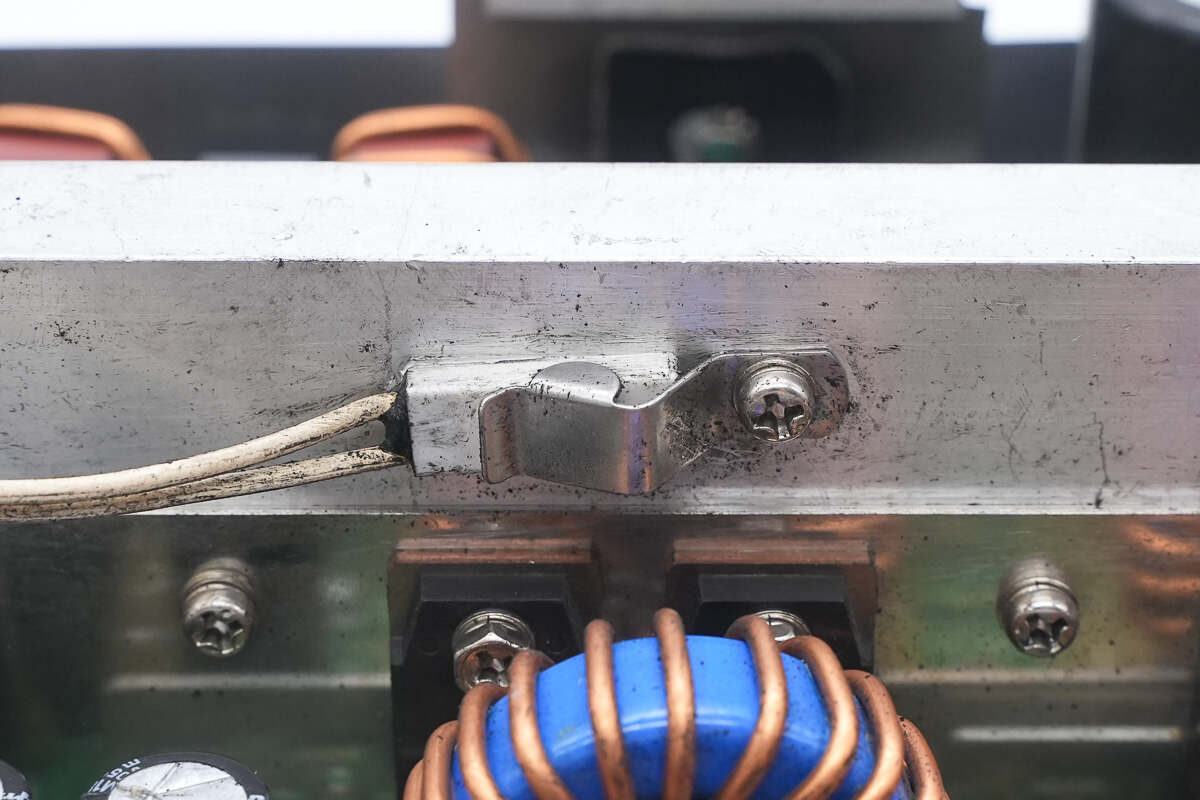

温度开关使用螺丝压板固定在整流管散热片上。

两个散热风扇通过插接件连接。

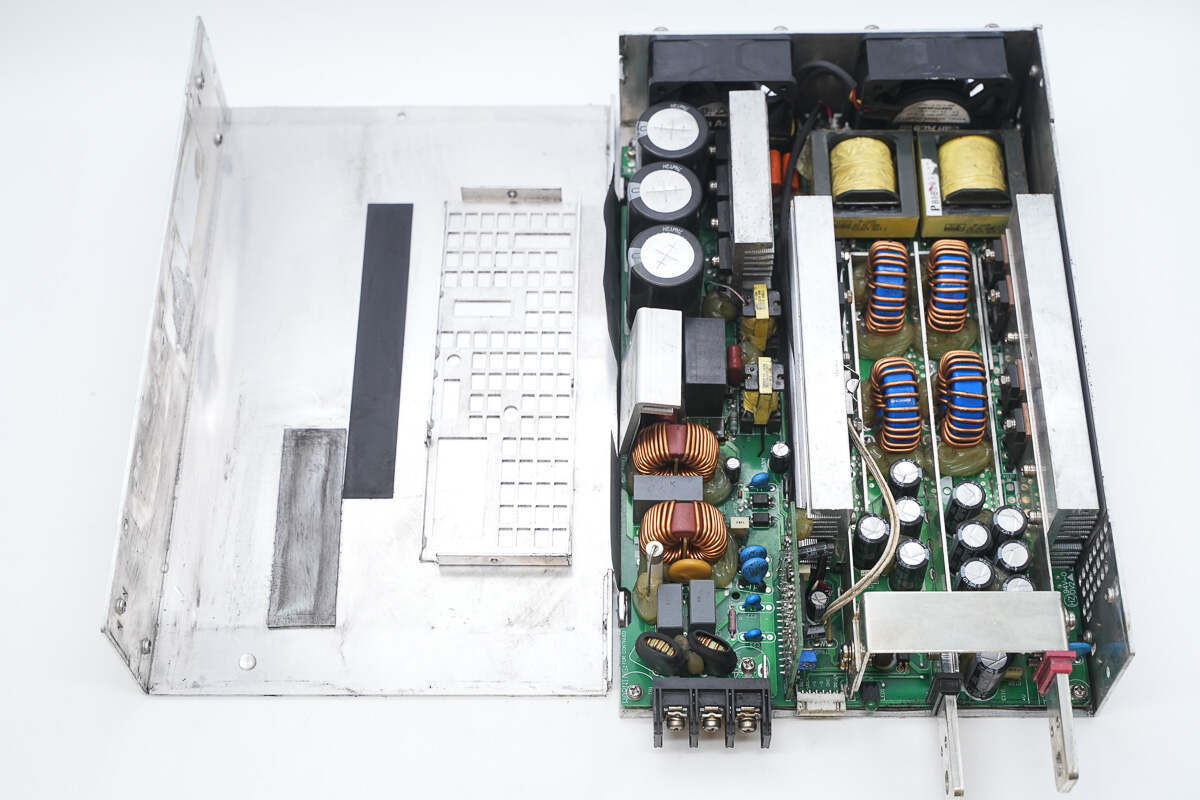

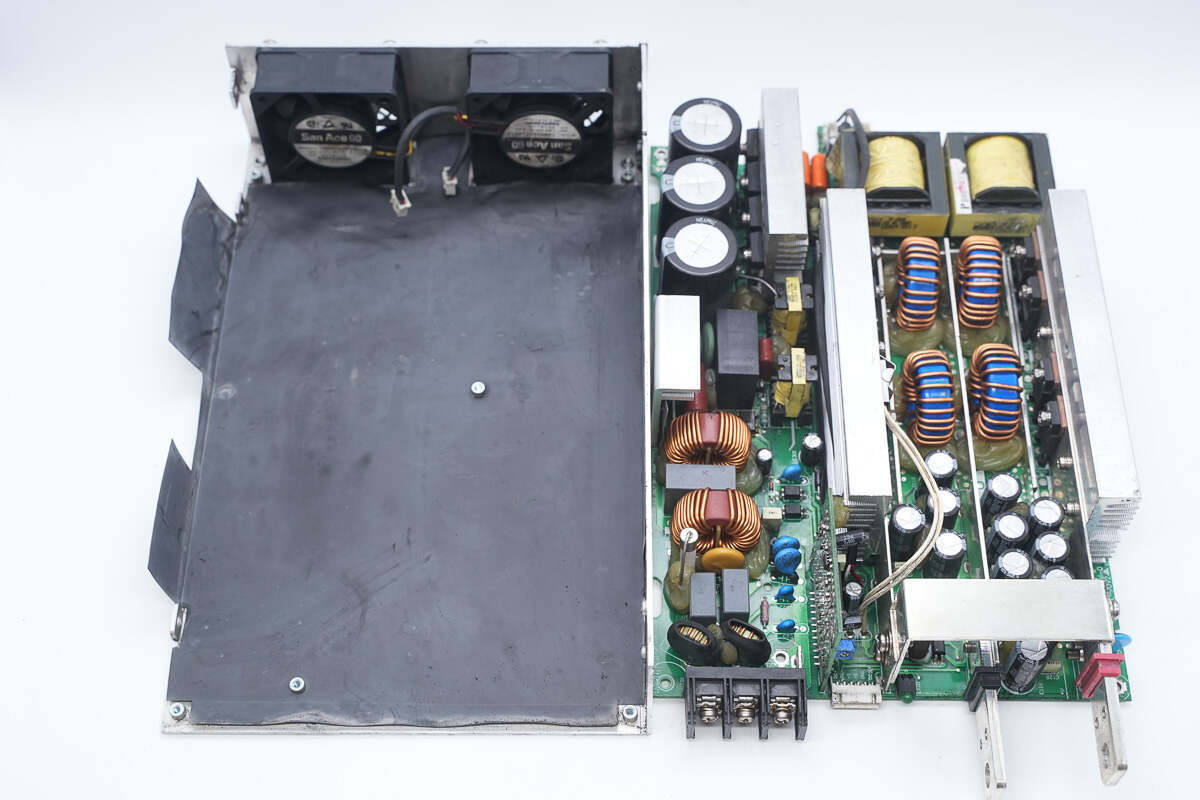

从壳体中取出PCBA模块，壳体内部设有麦拉片绝缘。

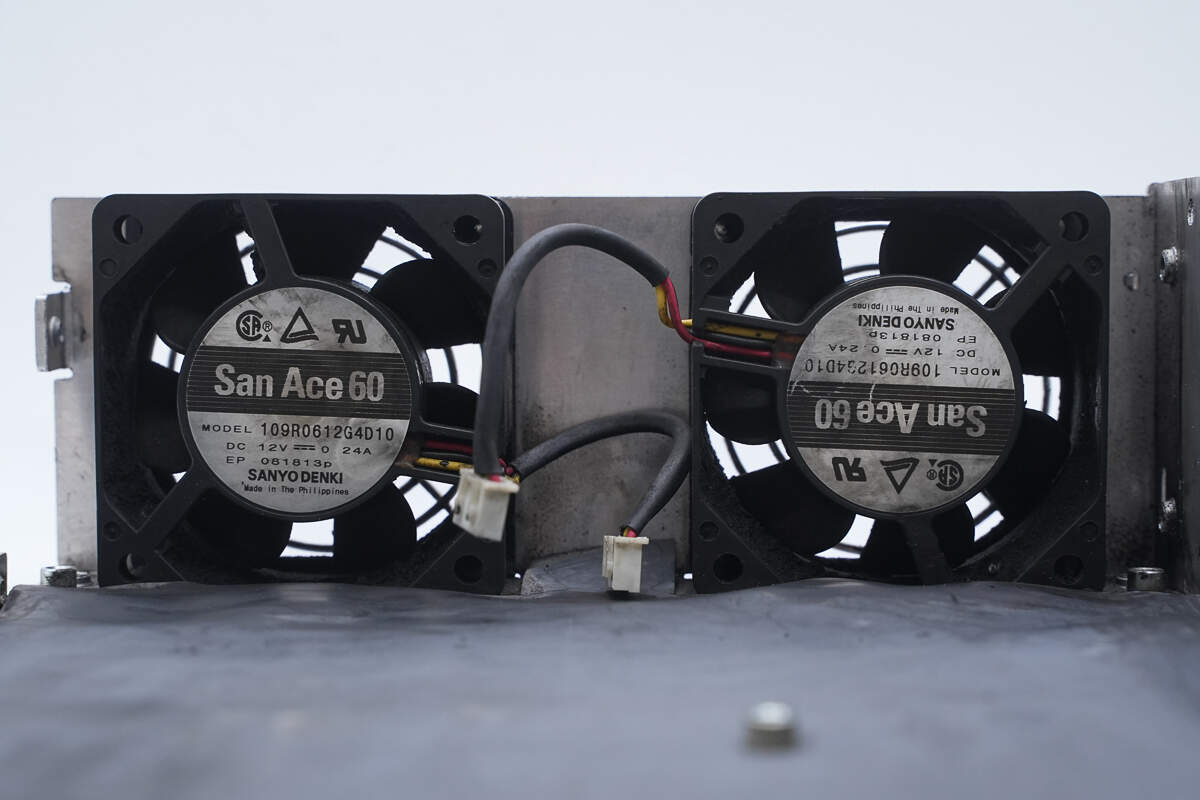

壳体内部两个散热风扇来自三洋，为San Ace 60系列，规格为12V 0.24A。

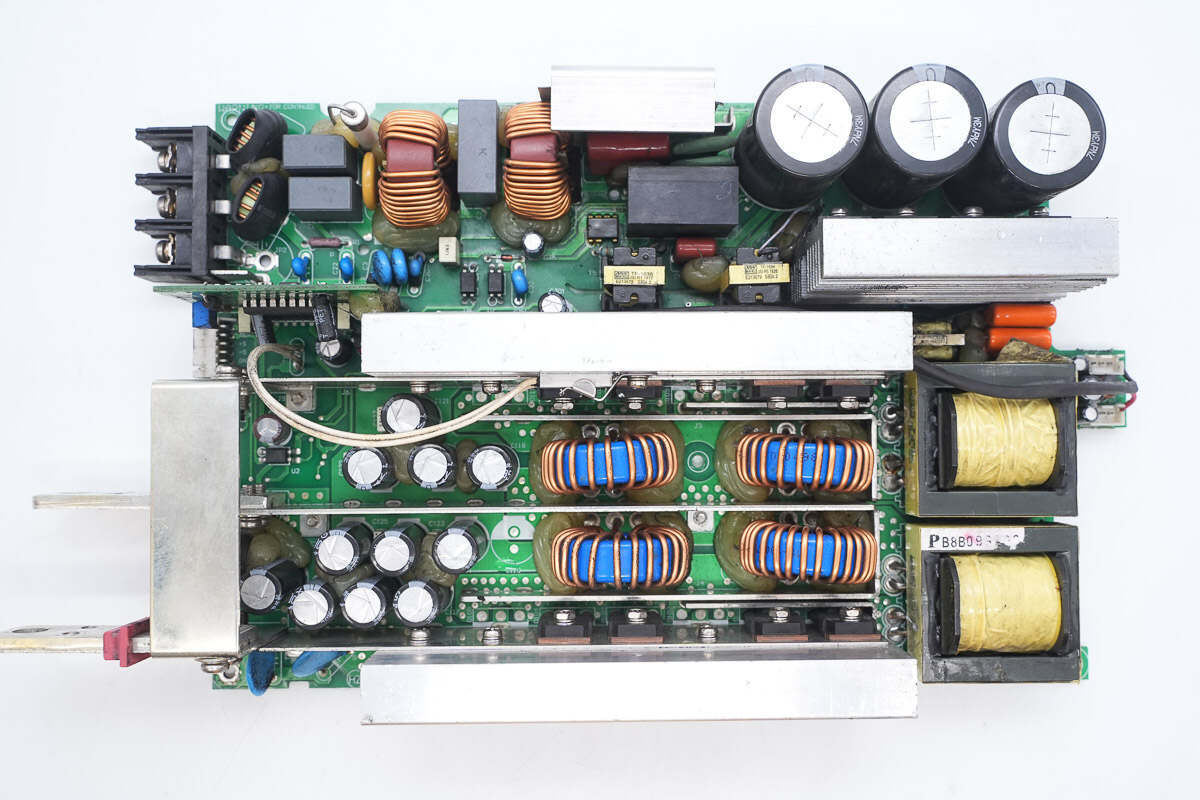

PCBA模块正面一览，左上角为交流输入端，设有接线端子，滤波电感，安规X2电容，保险丝，压敏电阻，共模电感。中间位置设有整流桥，继电器和热敏电阻，右侧设有高压滤波电容和初级开关管。

开关管下方设有变压器，左侧设有整流二极管，汇流铜排和散热片，中间设有滤波电感，左侧设有滤波电容和直流输出接线柱。左侧交流输入端和直流输出接线柱之间设有控制小板。

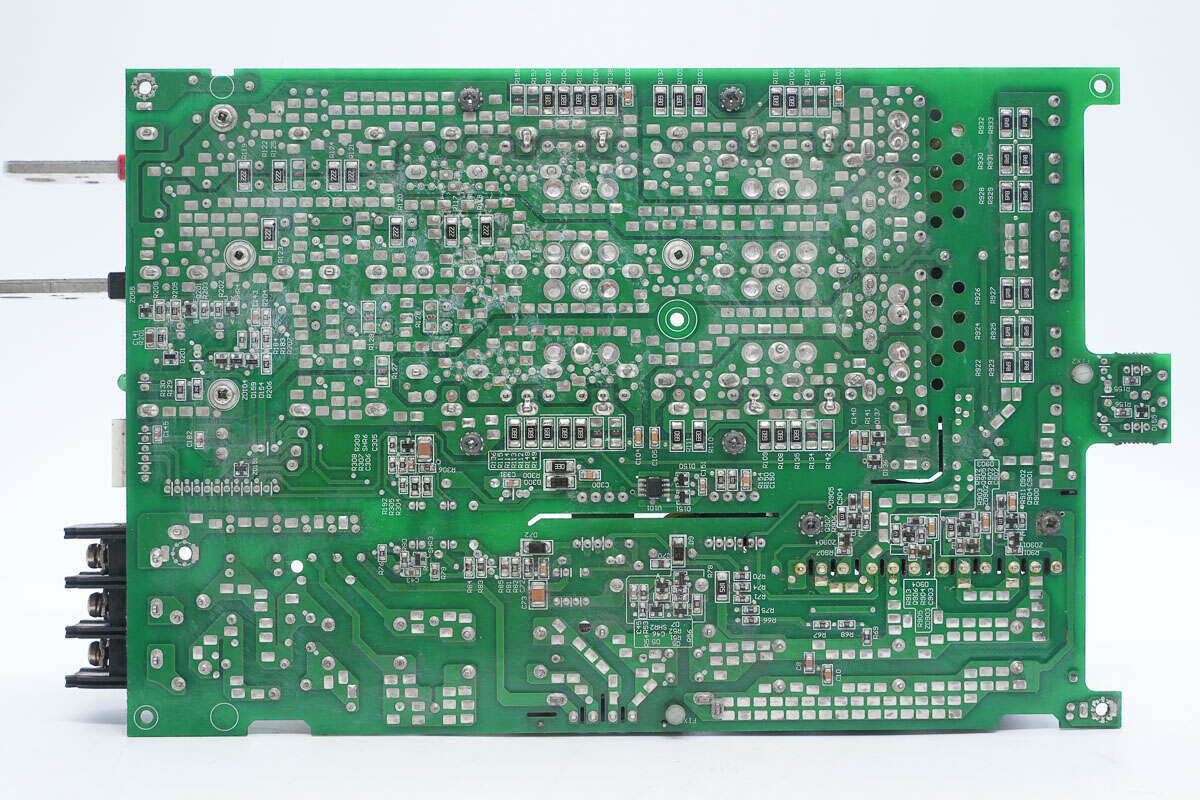

PCBA模块背面大电流走线露铜加锡增强载流，背面焊接一颗驱动器芯片，用于驱动隔离变压器。

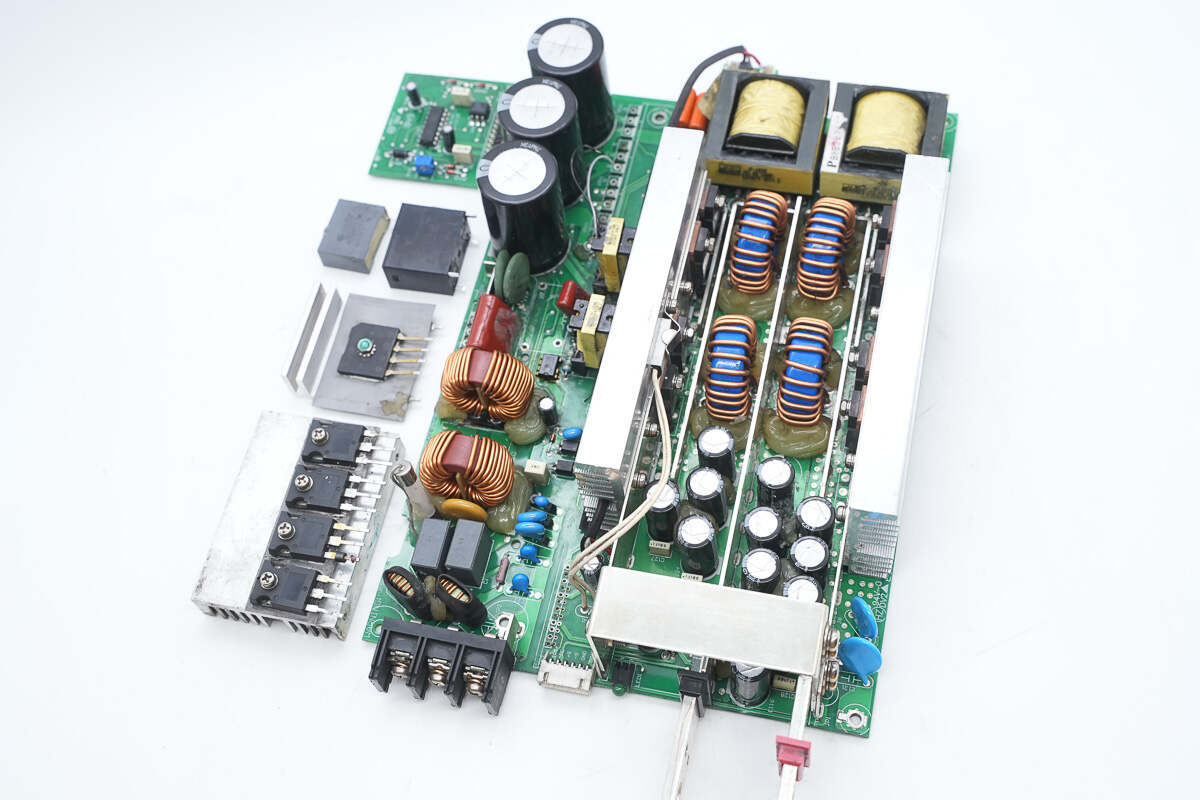

焊接拆下初级开关管，整流桥和控制小板，继电器和安规X2电容，继续进行拆解。

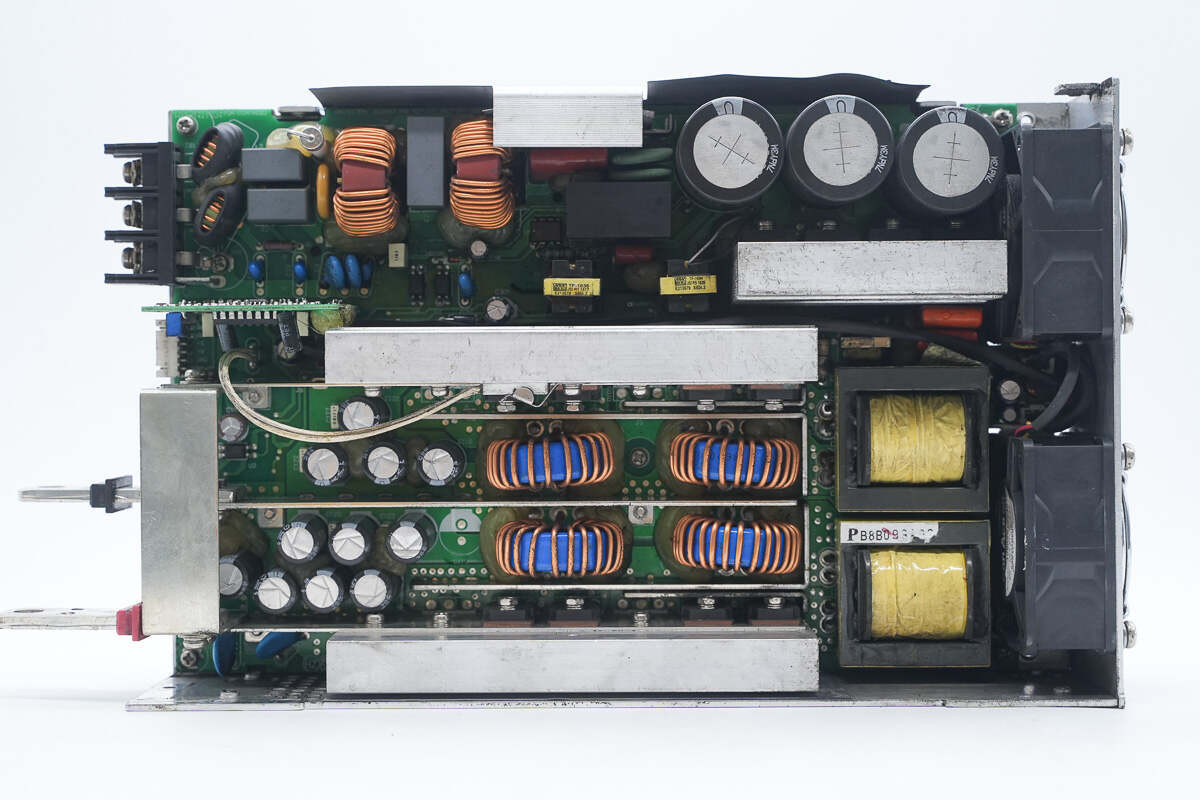

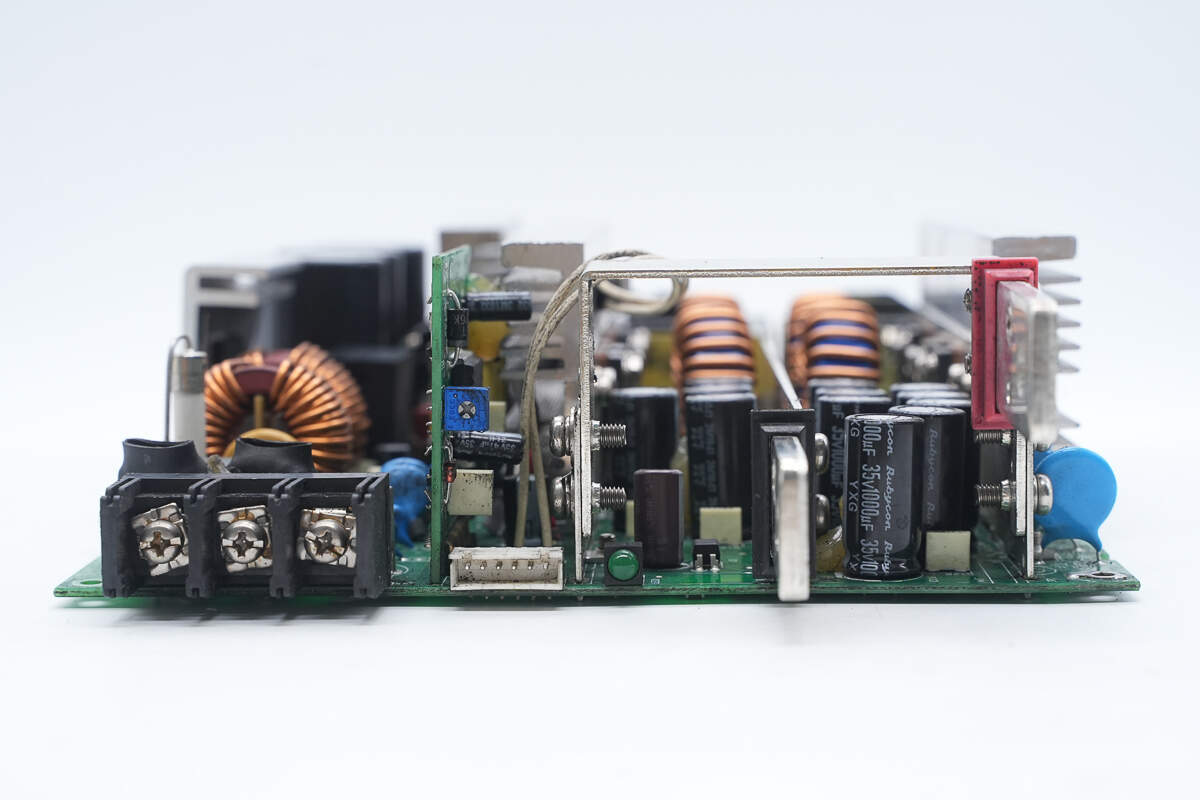

PCBA模块侧面一览，左侧设有交流接线端子，中间设有控制小板和控制端子，在控制小板上设有电位器，用于输出电压调节。右侧设有滤波电容和直流接线柱。

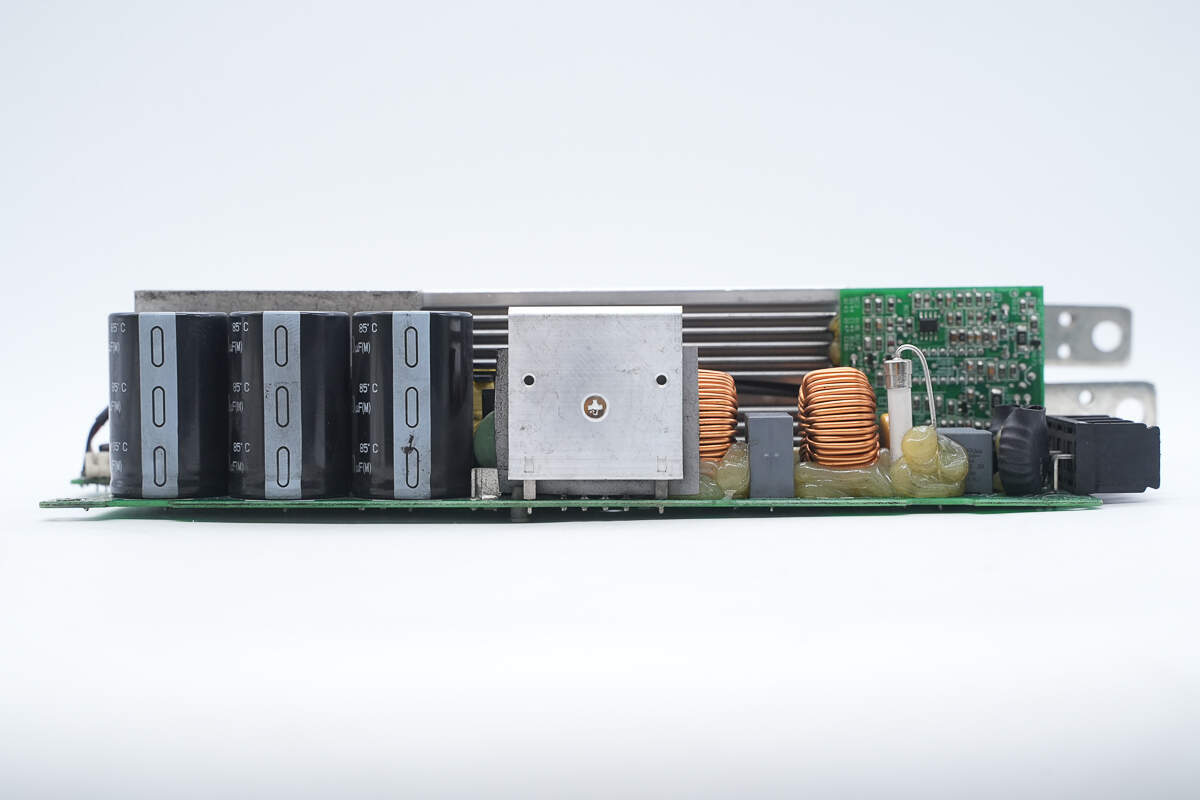

另一侧设有滤波电感，保险丝，共模电感，整流桥和整流桥散热片，高压滤波电容。

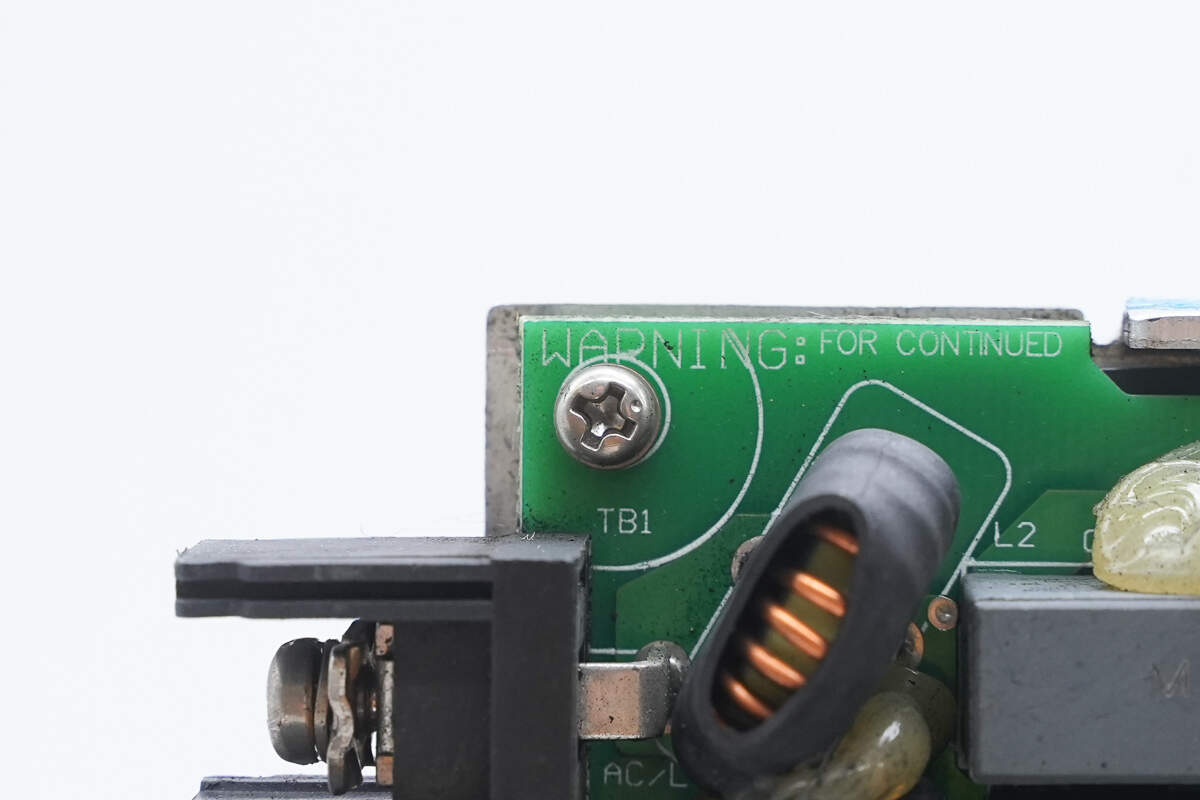

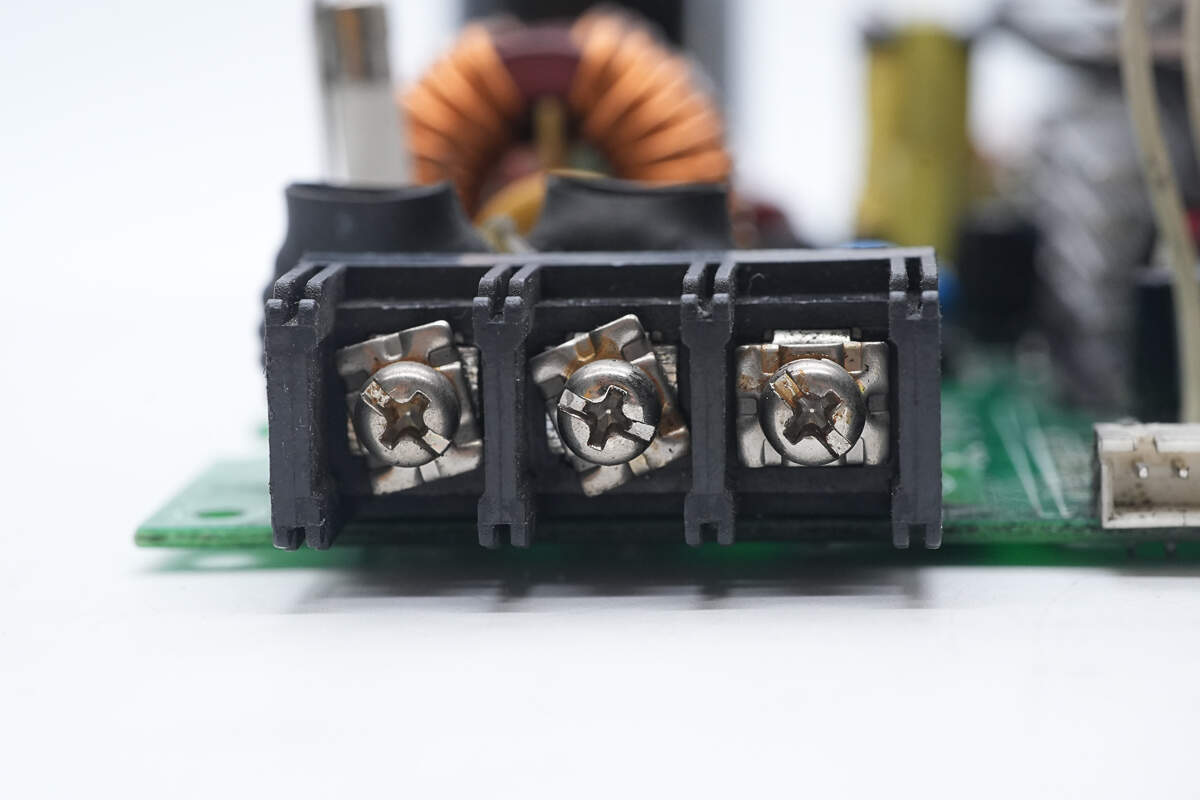

交流输入端接线端子特写。

滤波电感采用磁环绕制，外套热缩管绝缘。

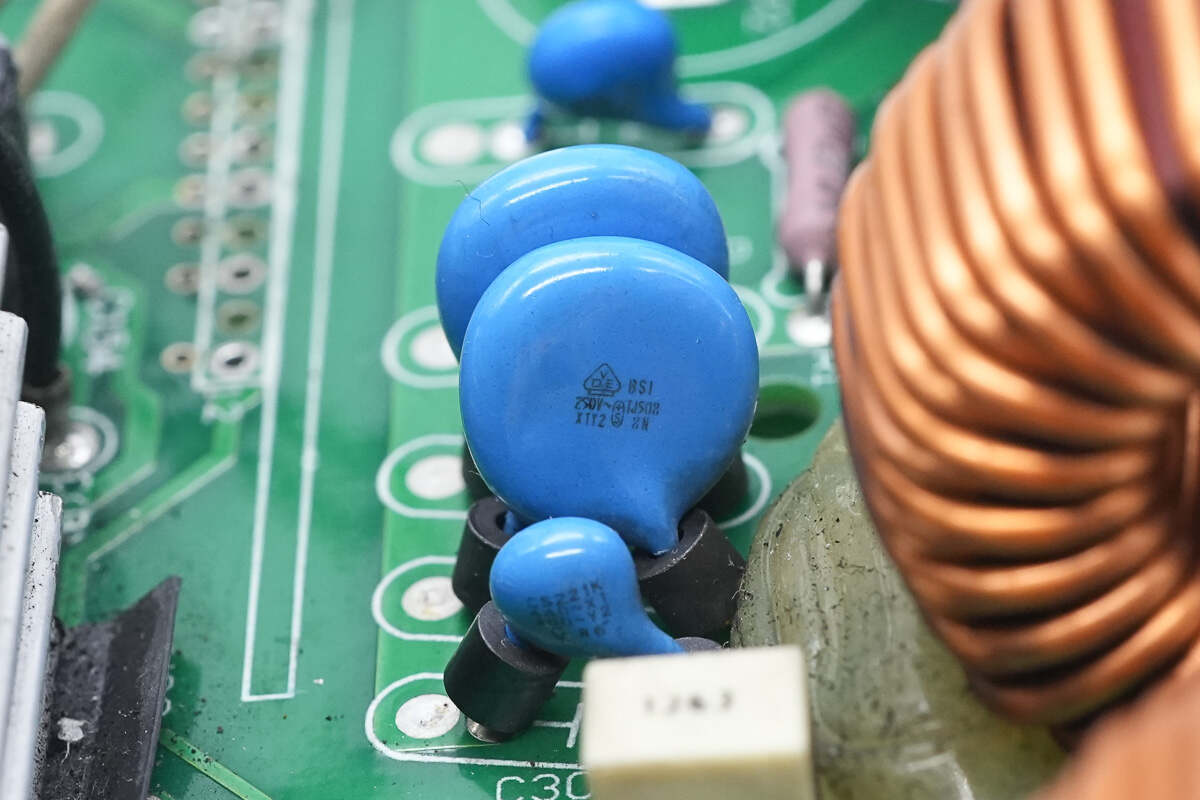

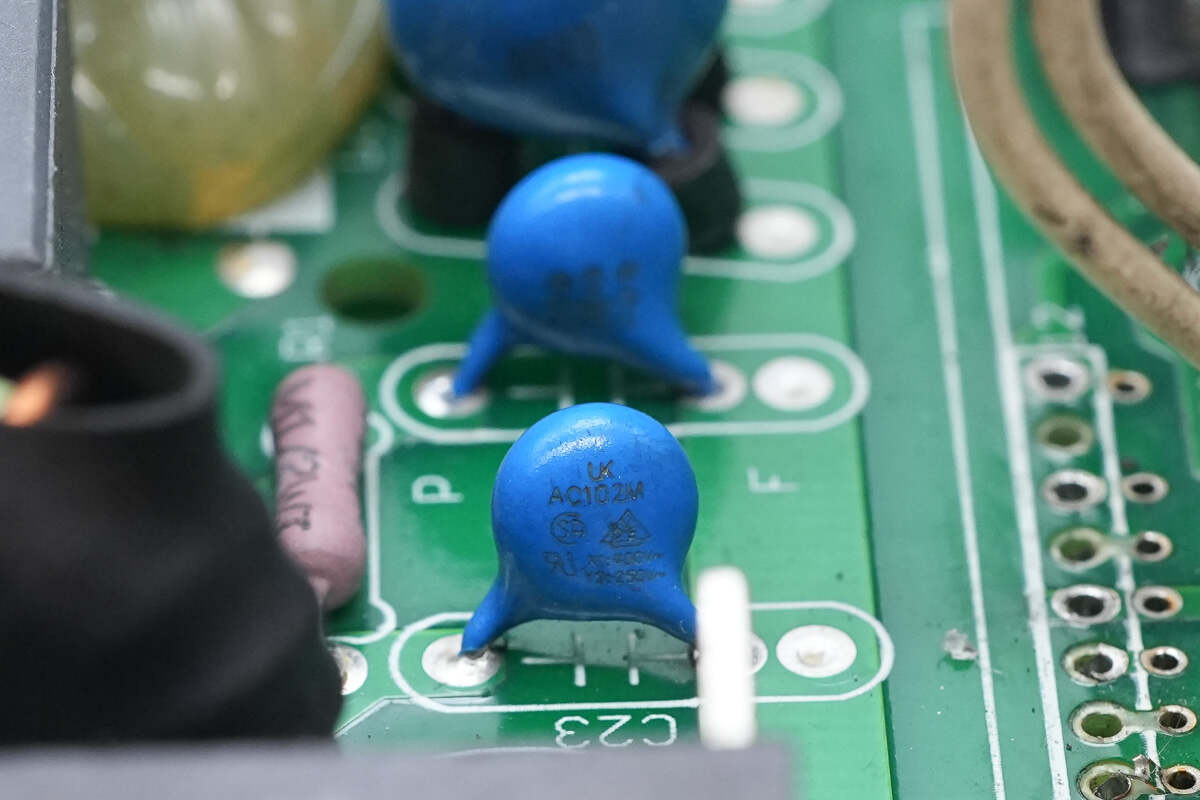

蓝色插件Y电容特写。

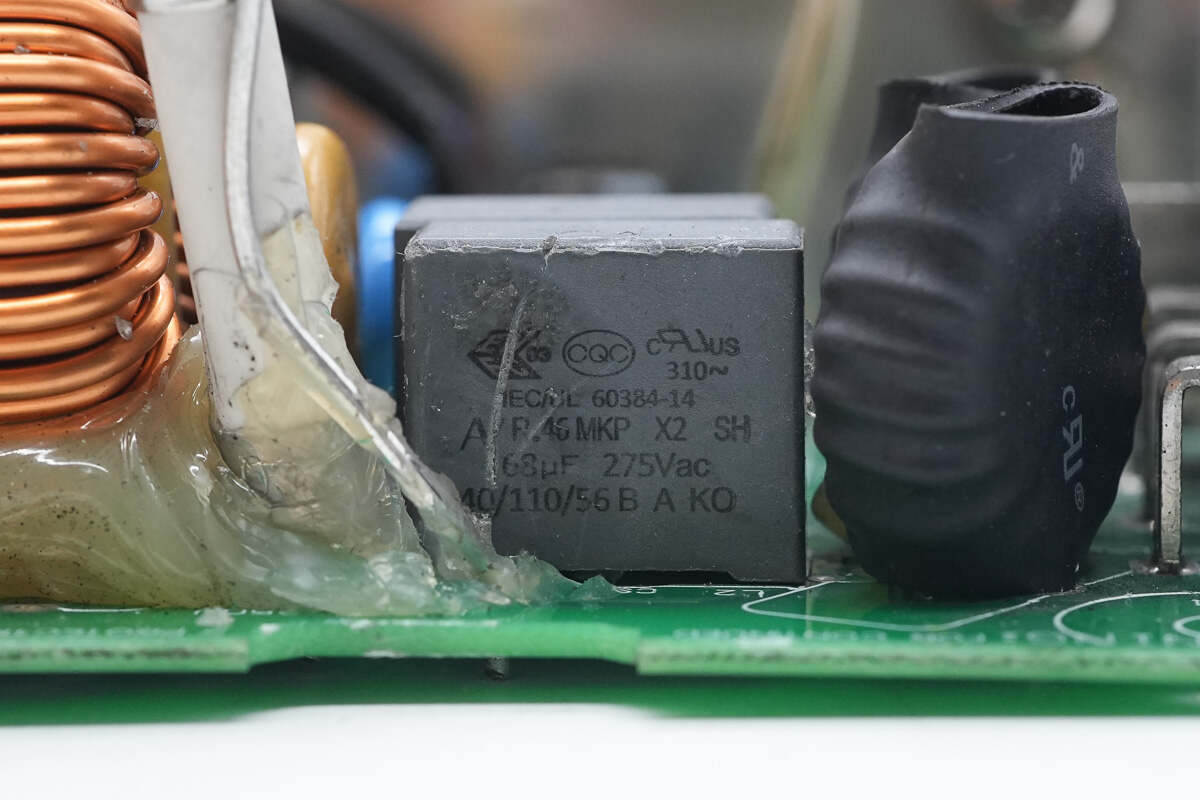

两颗安规X2电容并联，规格为0.68μF。

蓝色插件Y电容特写。

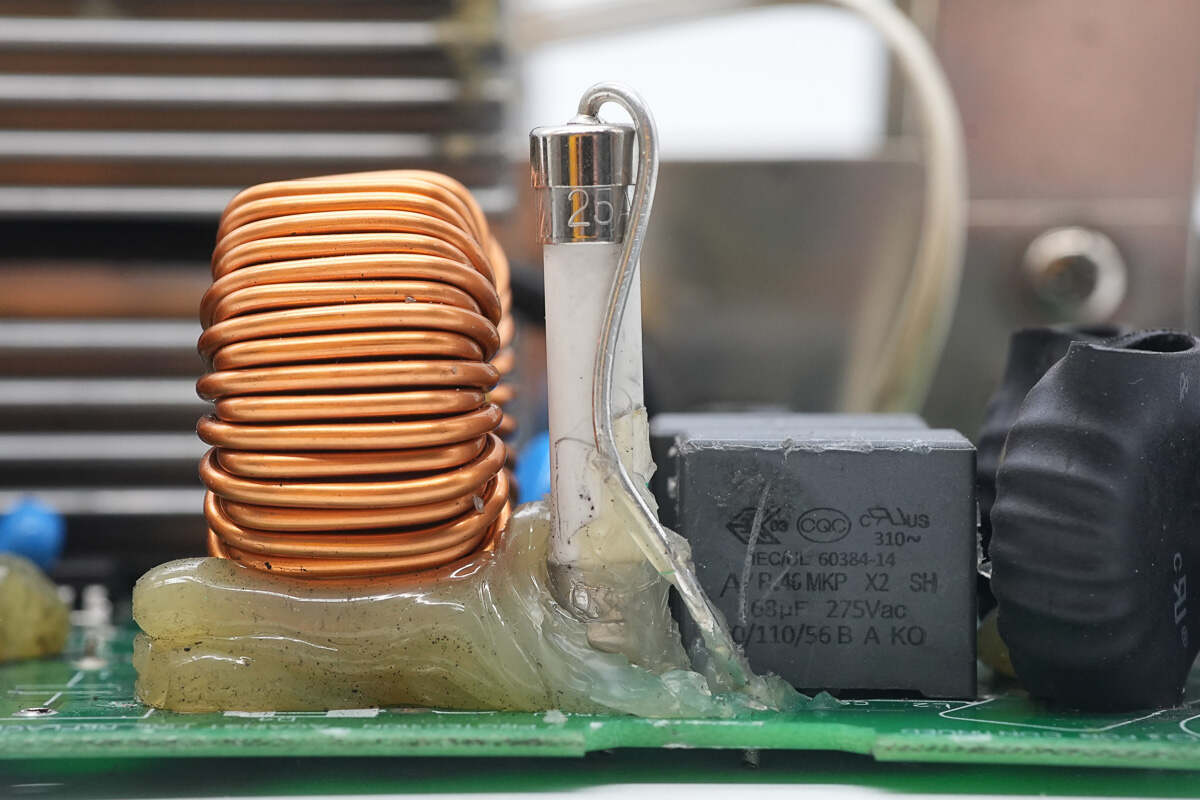

输入端保险丝规格为25A。

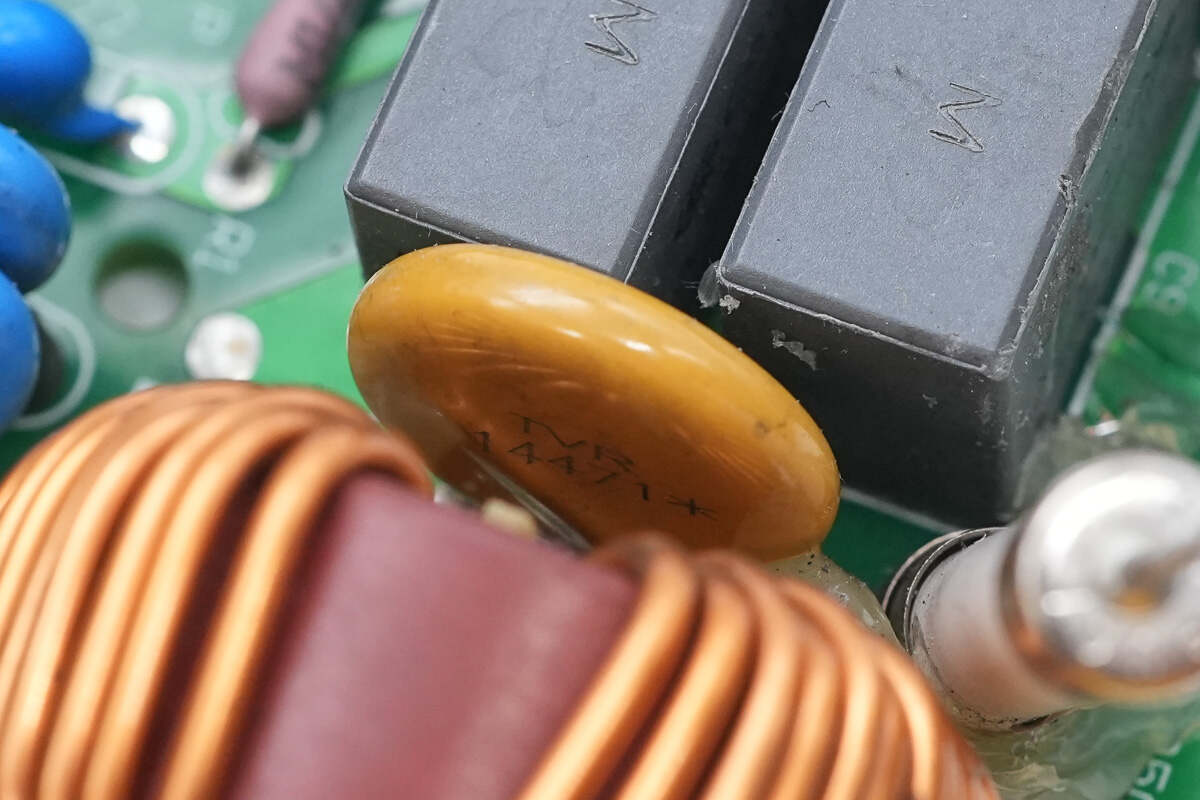

TVR14471压敏电阻用于吸收过压浪涌。

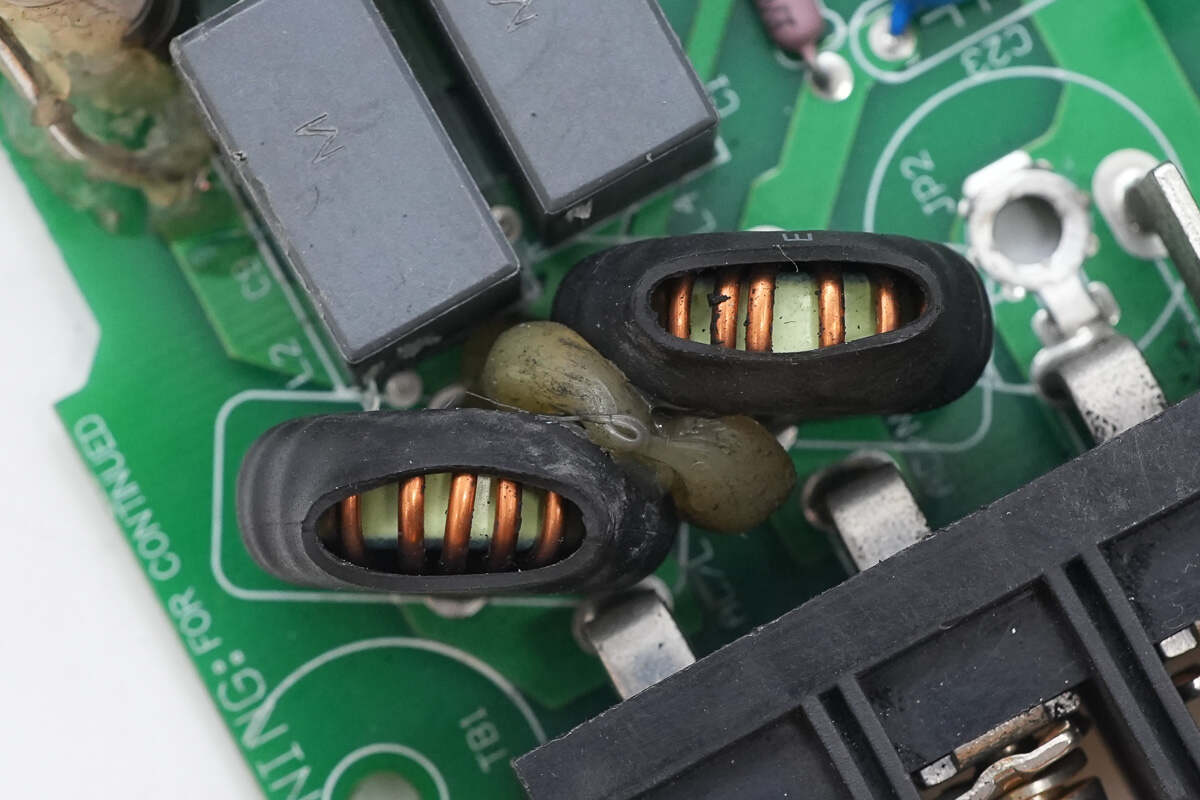

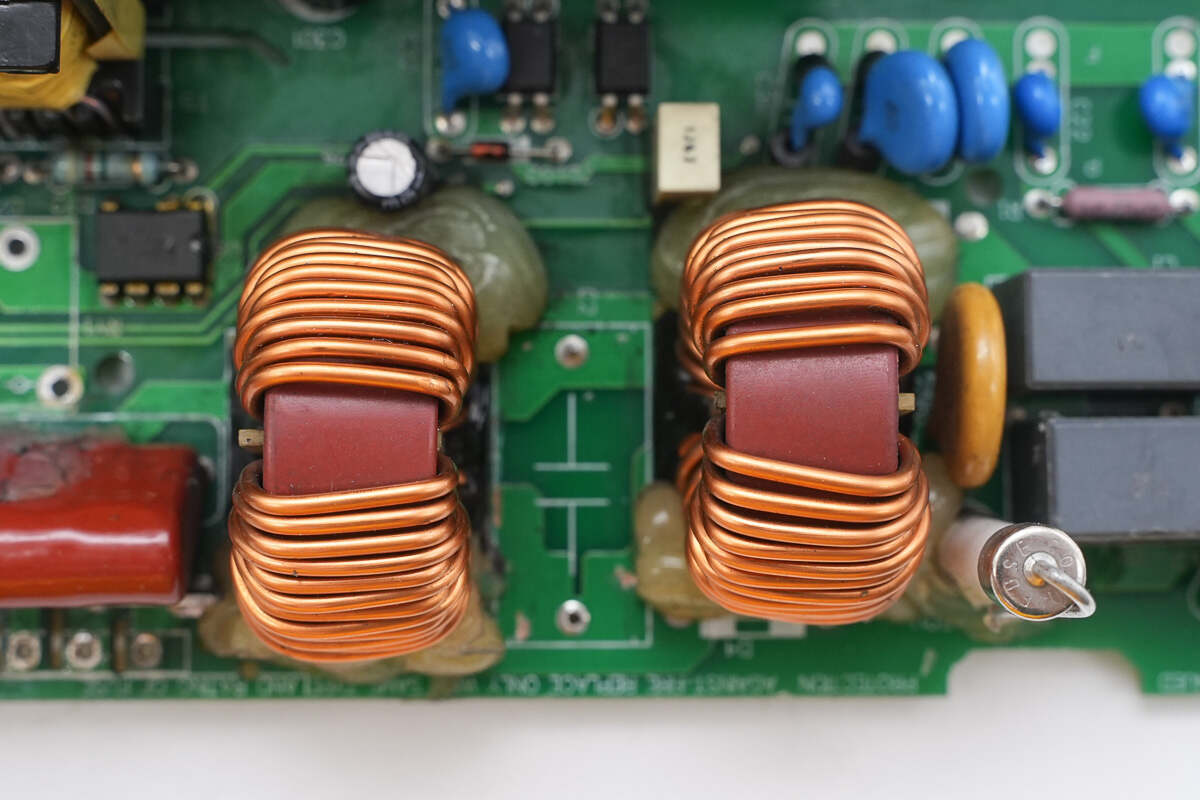

两颗共模电感采用漆包线绕制。

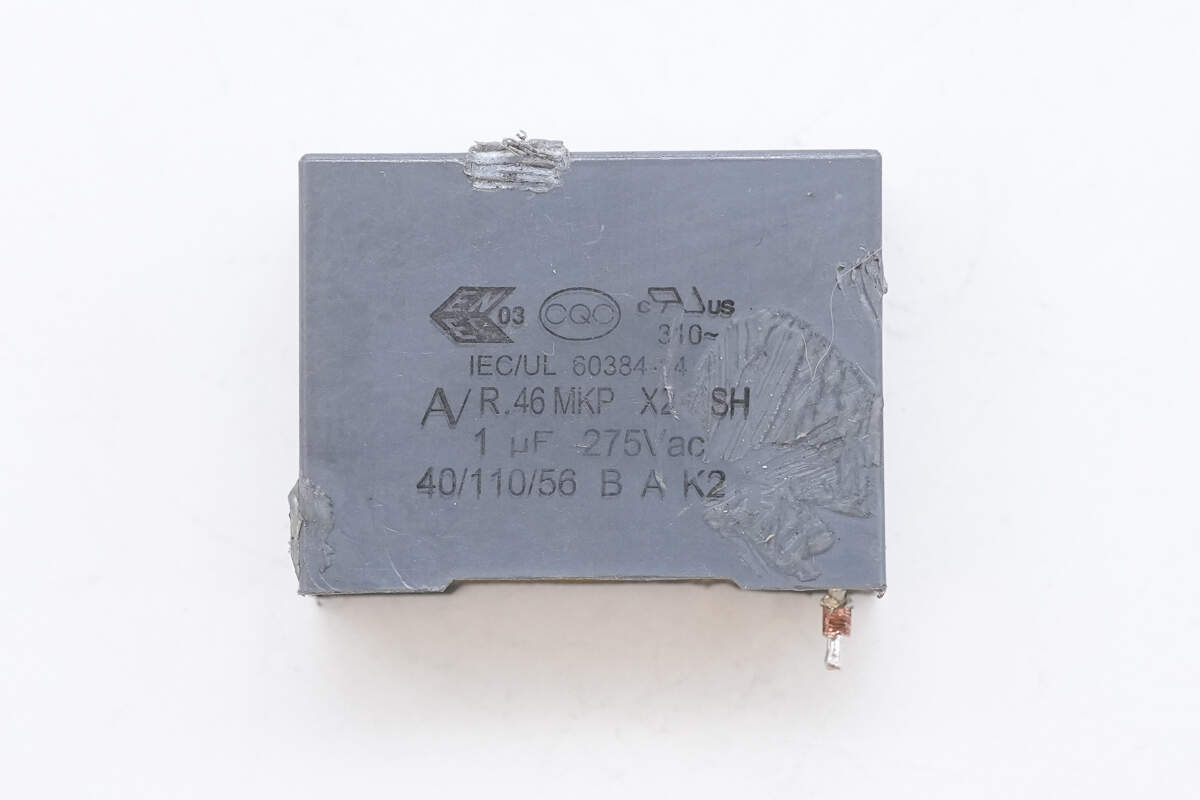

安规X2电容规格为1μF。

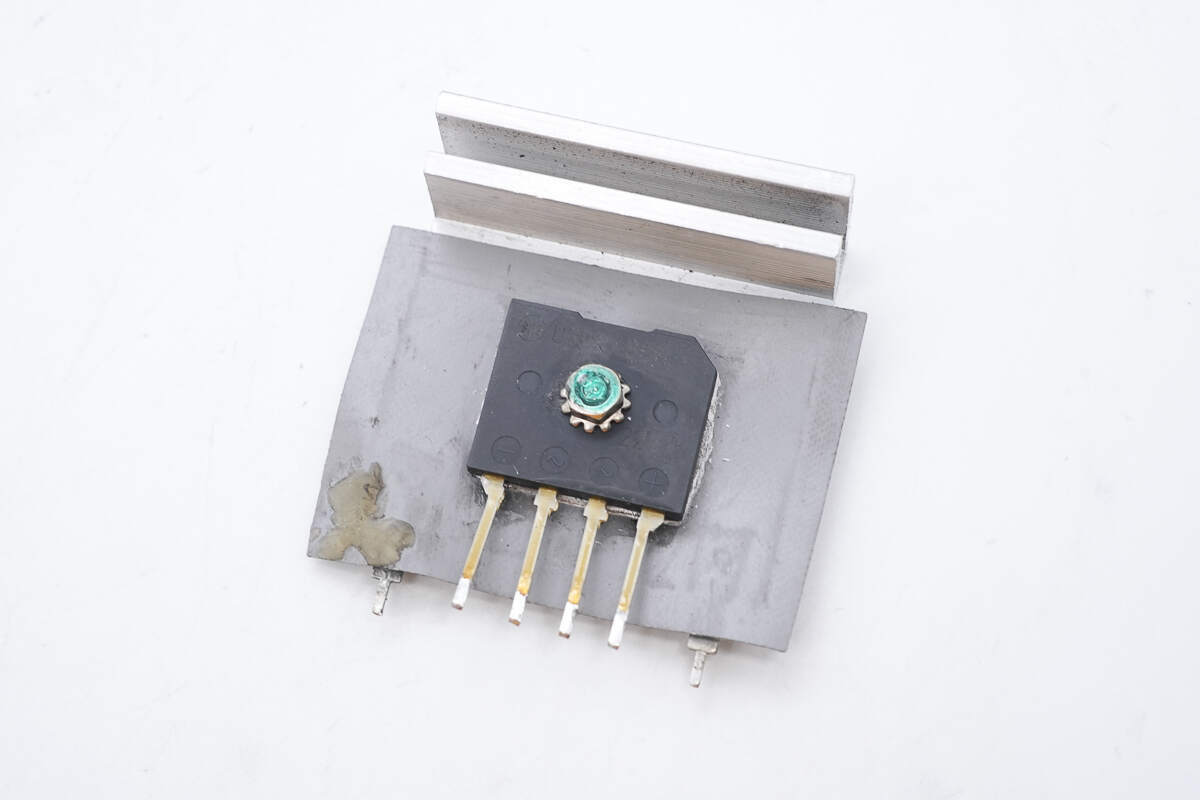

整流桥使用螺丝固定在散热片上。

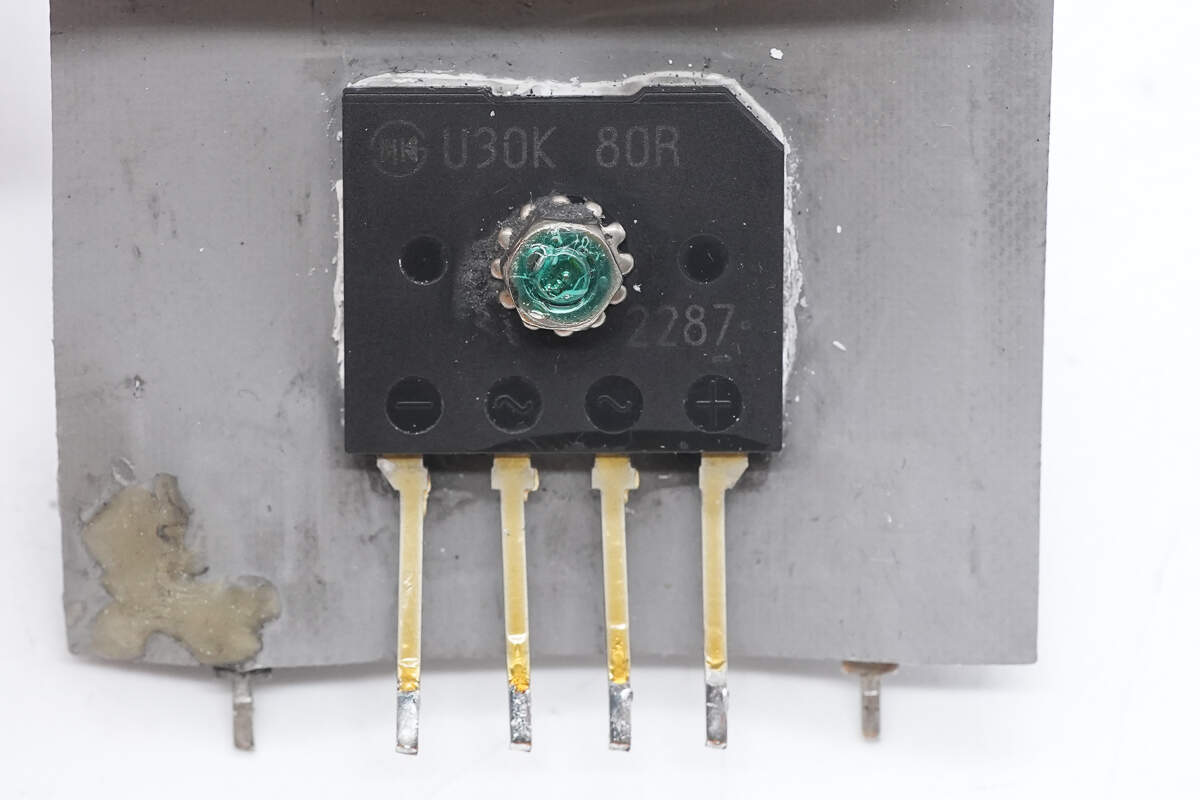

整流桥来自新电元，型号U30K80R，规格为30A 800V，采用D6K封装。

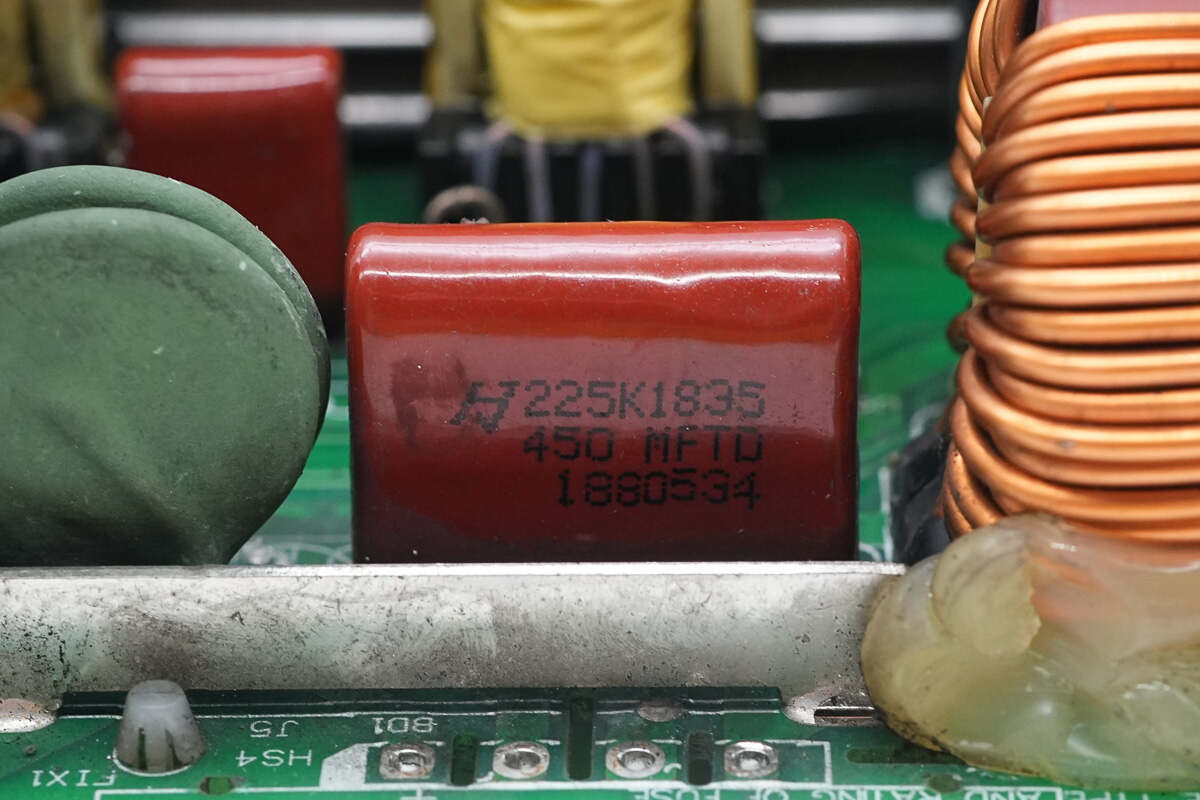

薄膜滤波电容来自华容，规格为2.2μF450V。

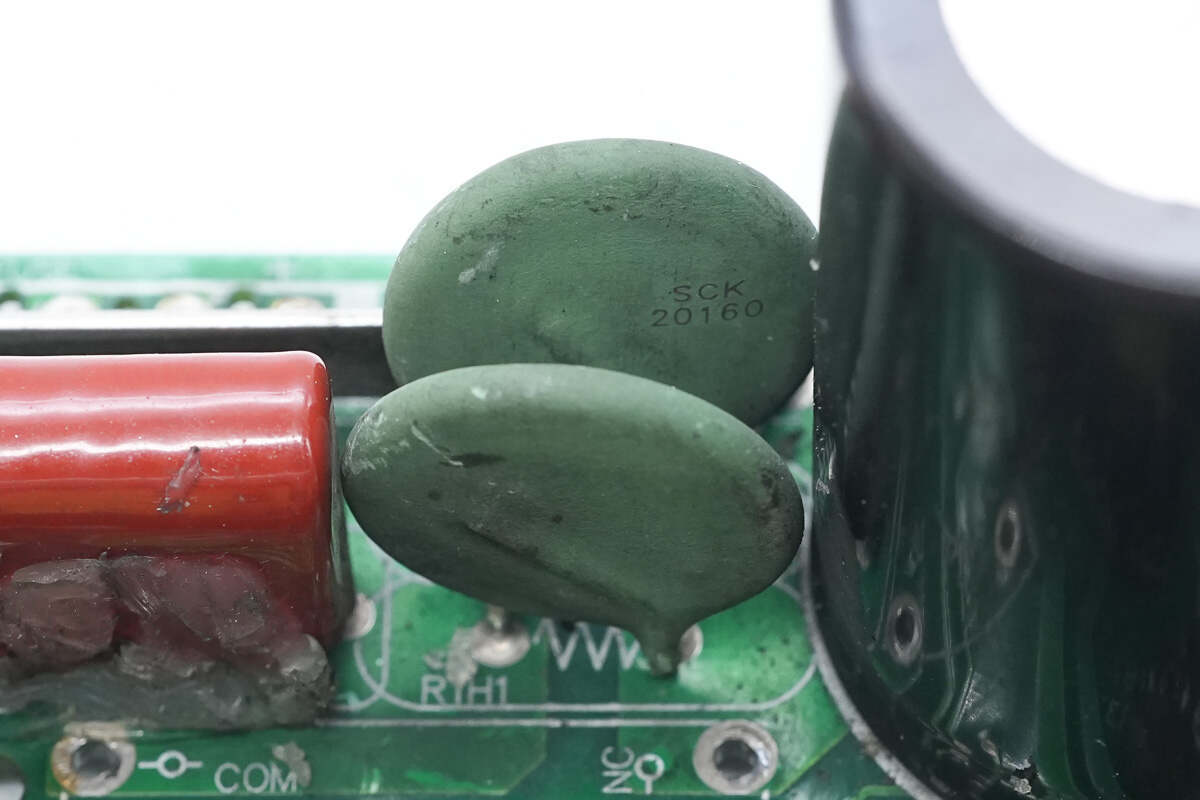

兴勤SCK20160热敏电阻用于抑制上电浪涌电流。

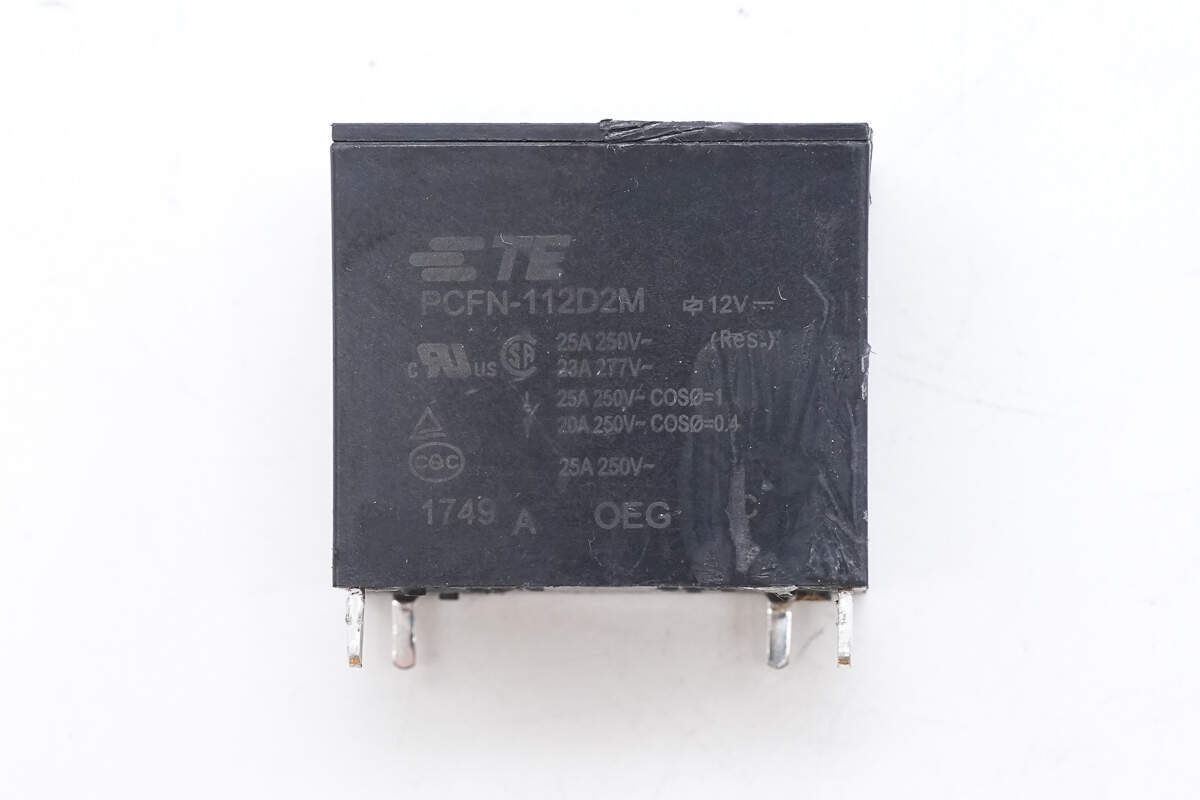

继电器来自泰科电子，型号PCFN-112D2M，触点容量为25A 250V，线圈电压为12V。

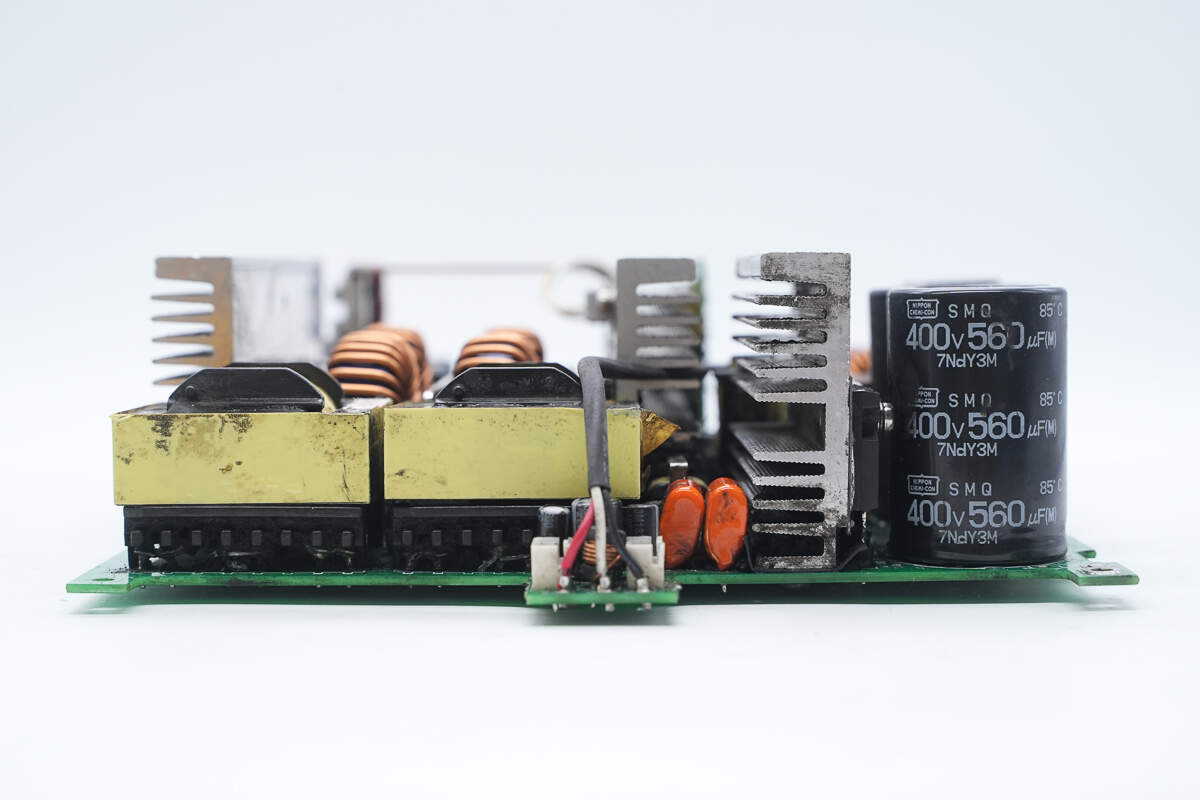

另一侧设有开关变压器，开关管散热片和高压滤波电容。

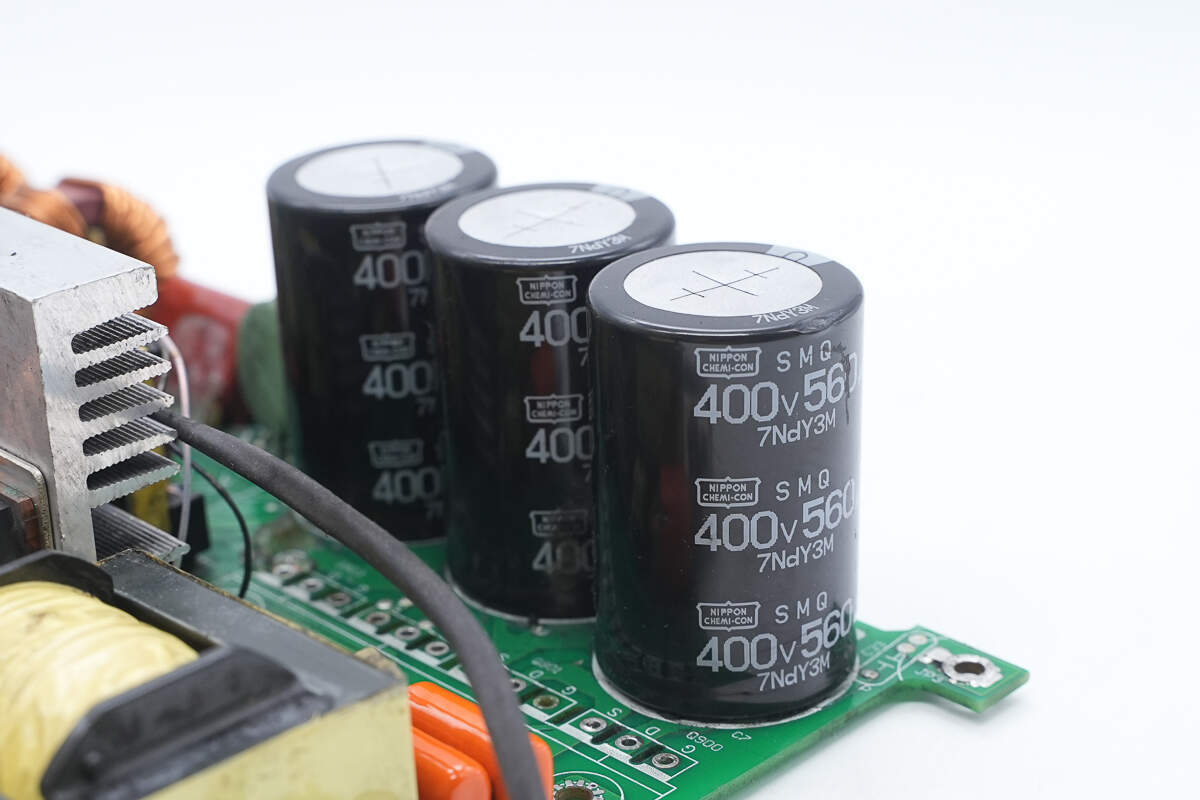

高压滤波电容来自贵弥功，为SMQ系列小型化电解电容，规格为400V560μF。

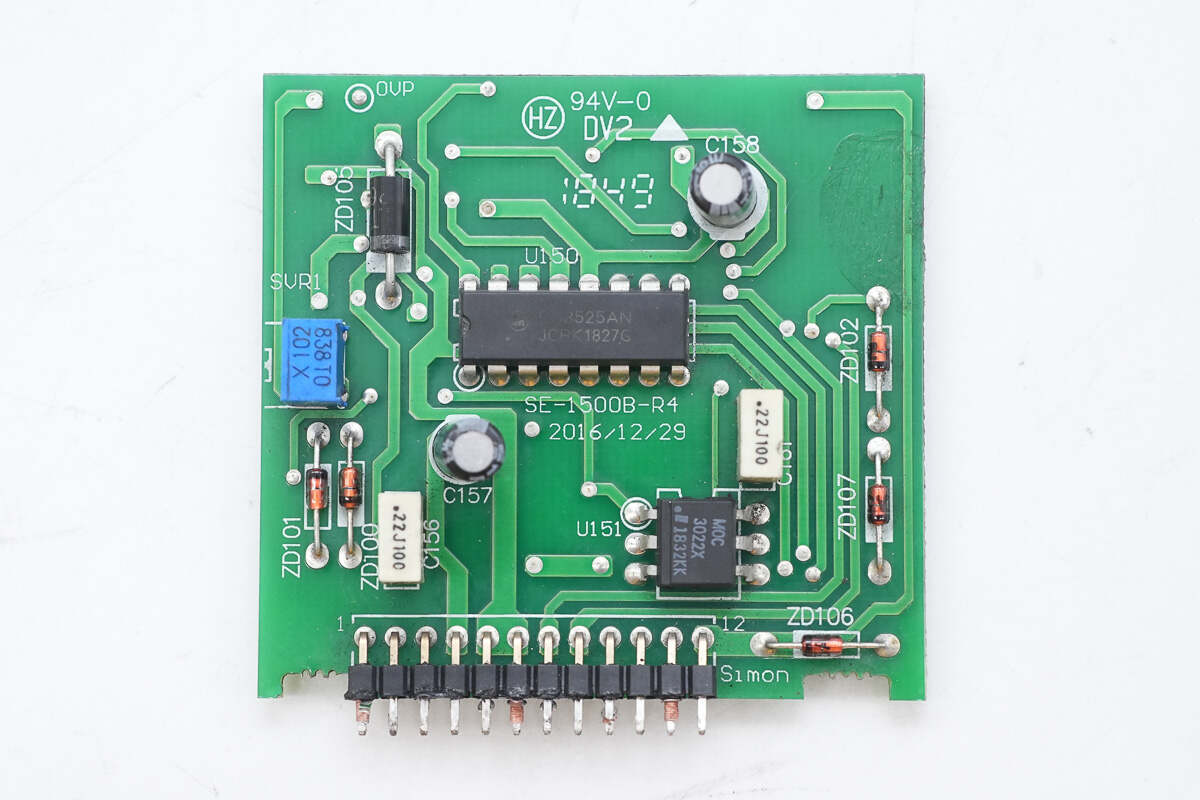

控制小板正面焊接电位器，PWM控制器和隔离光耦。

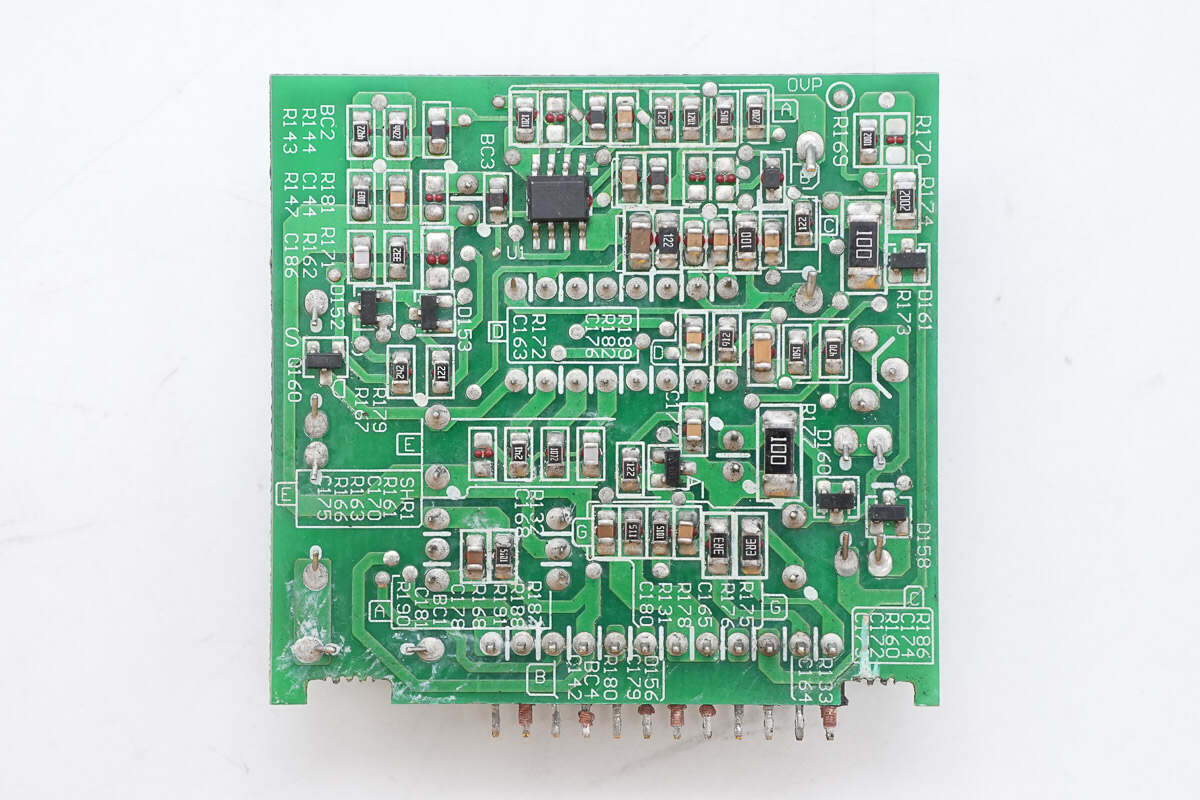

小板背面设有一颗双运放。

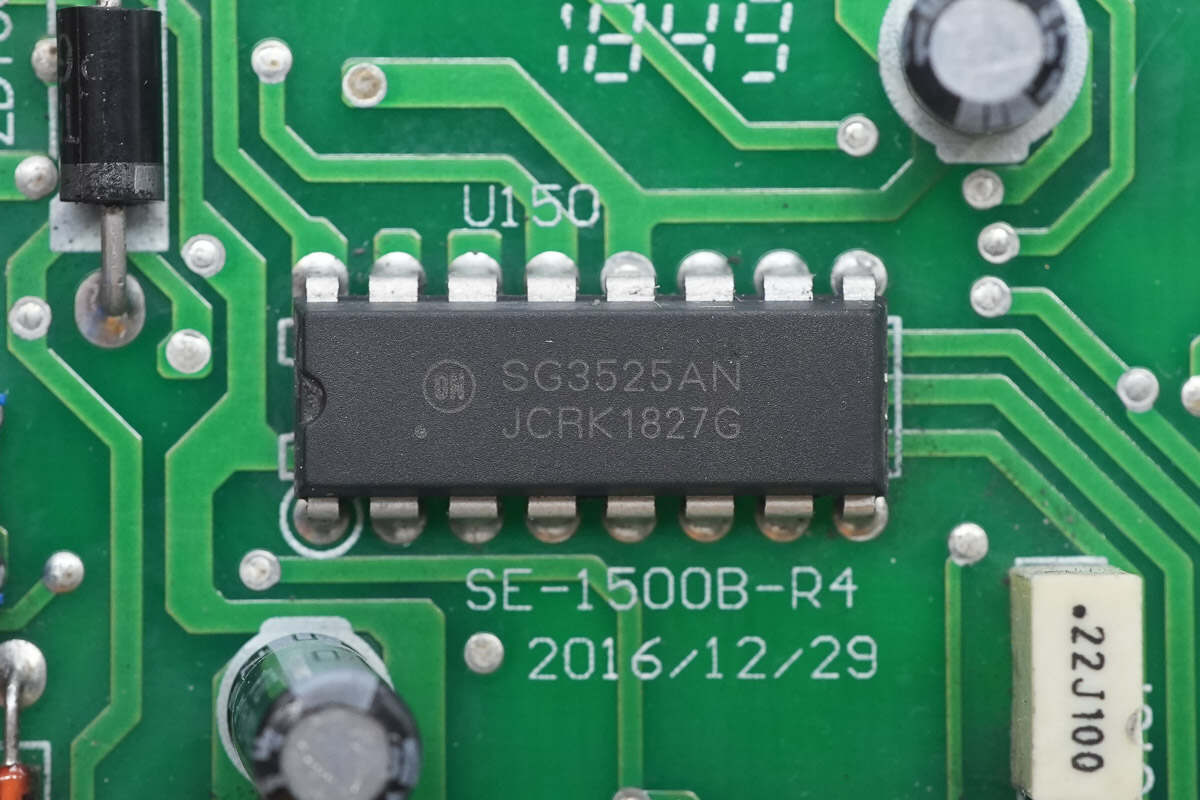

PWM控制器来自安森美，型号SG3525A，芯片内置电压基准，支持外部时钟同步，内置软启动电路，采用PDIP-16封装。

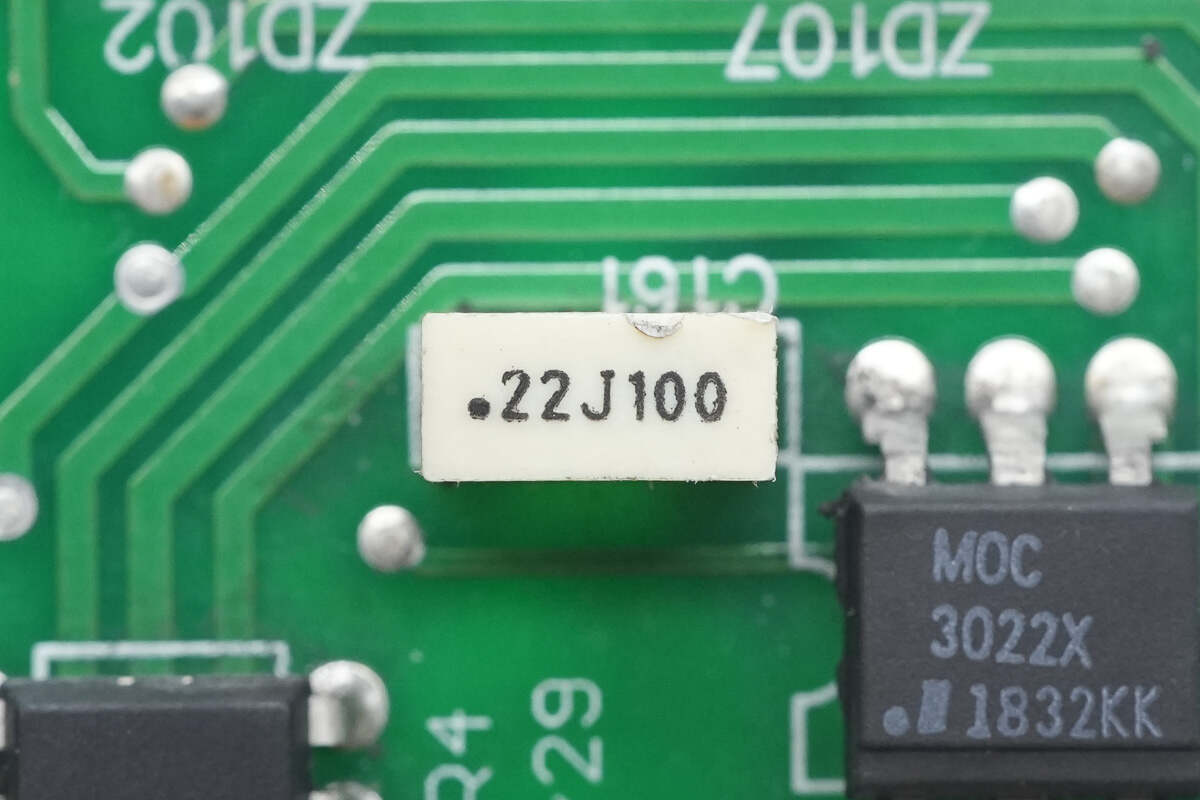

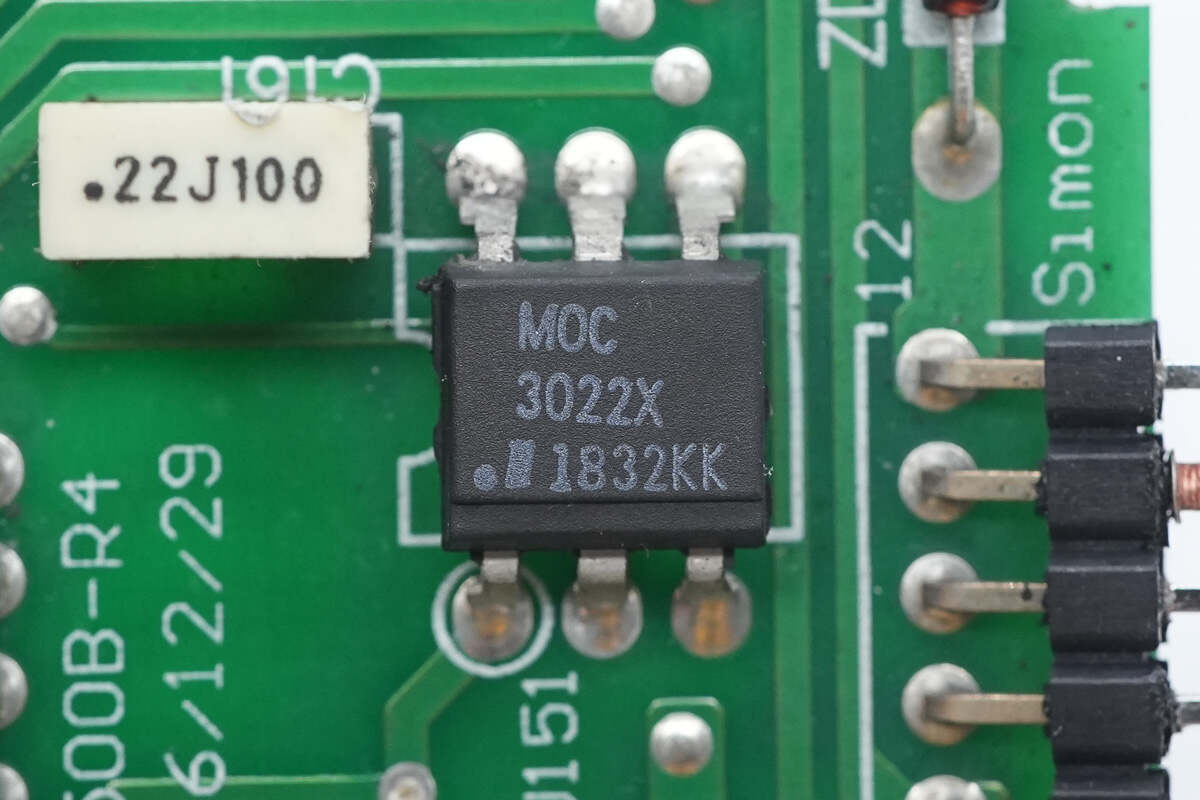

隔离光耦丝印MOC3022X。

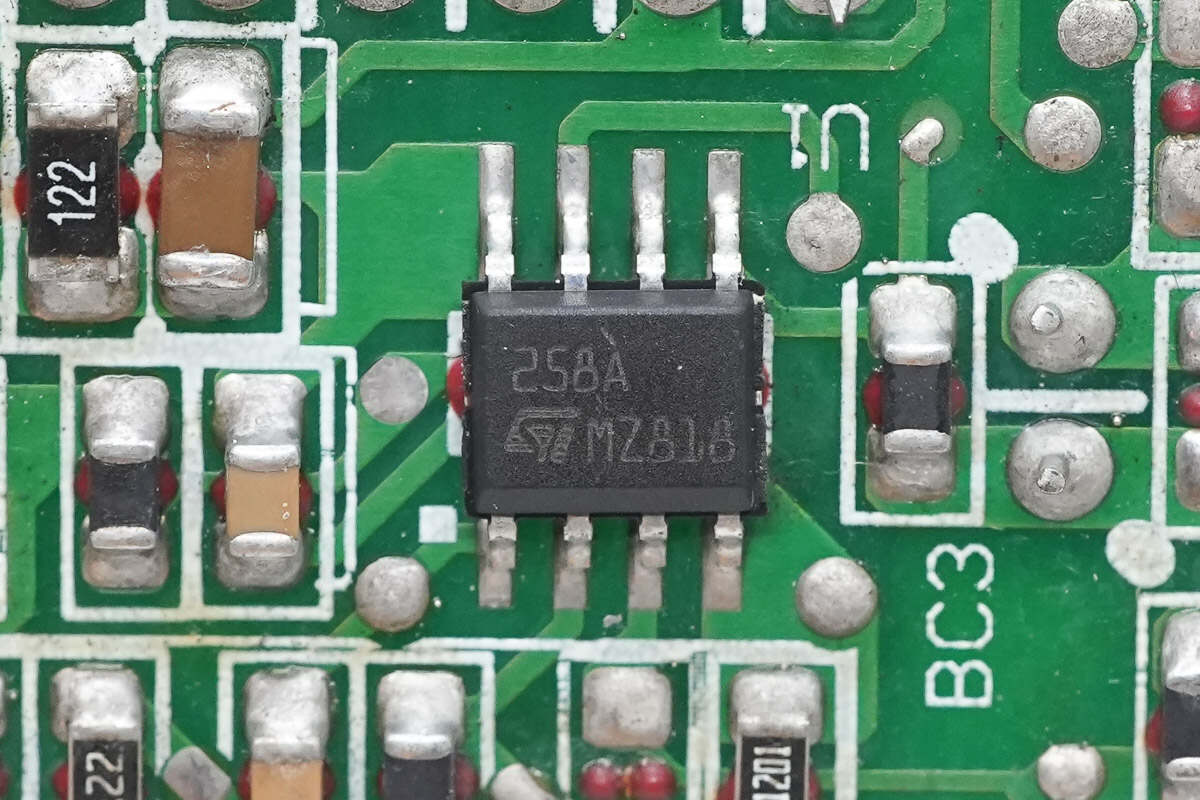

运放来自意法半导体，型号LM258A，是一颗低功耗双运算放大器，采用SO8封装。

薄膜电容规格为0.22μF100V。

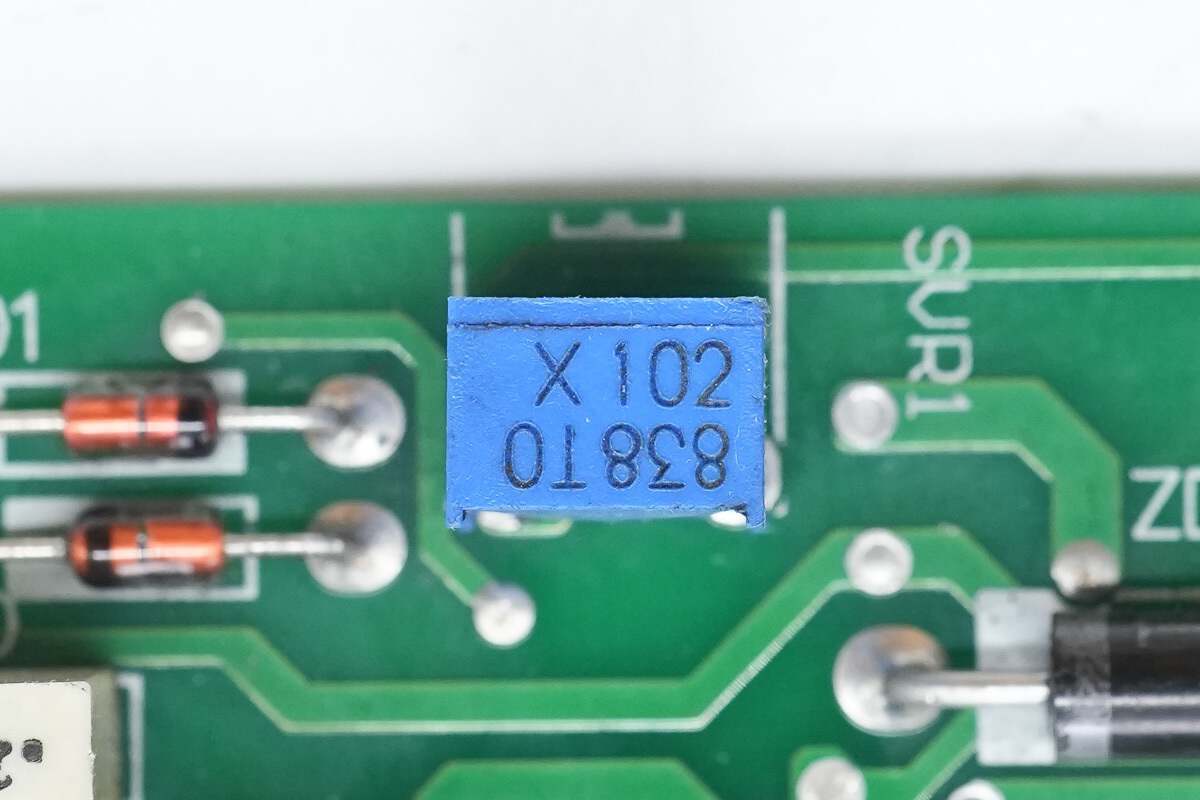

调节输出电压的电位器特写。

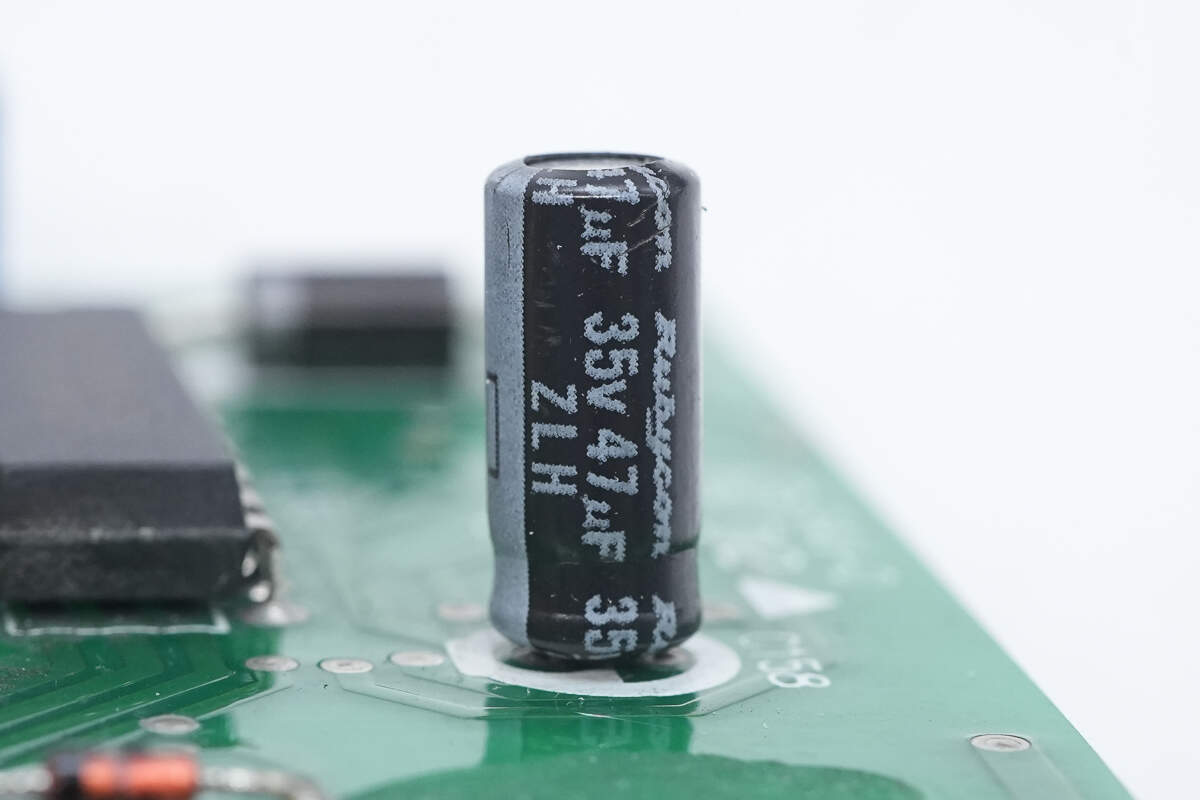

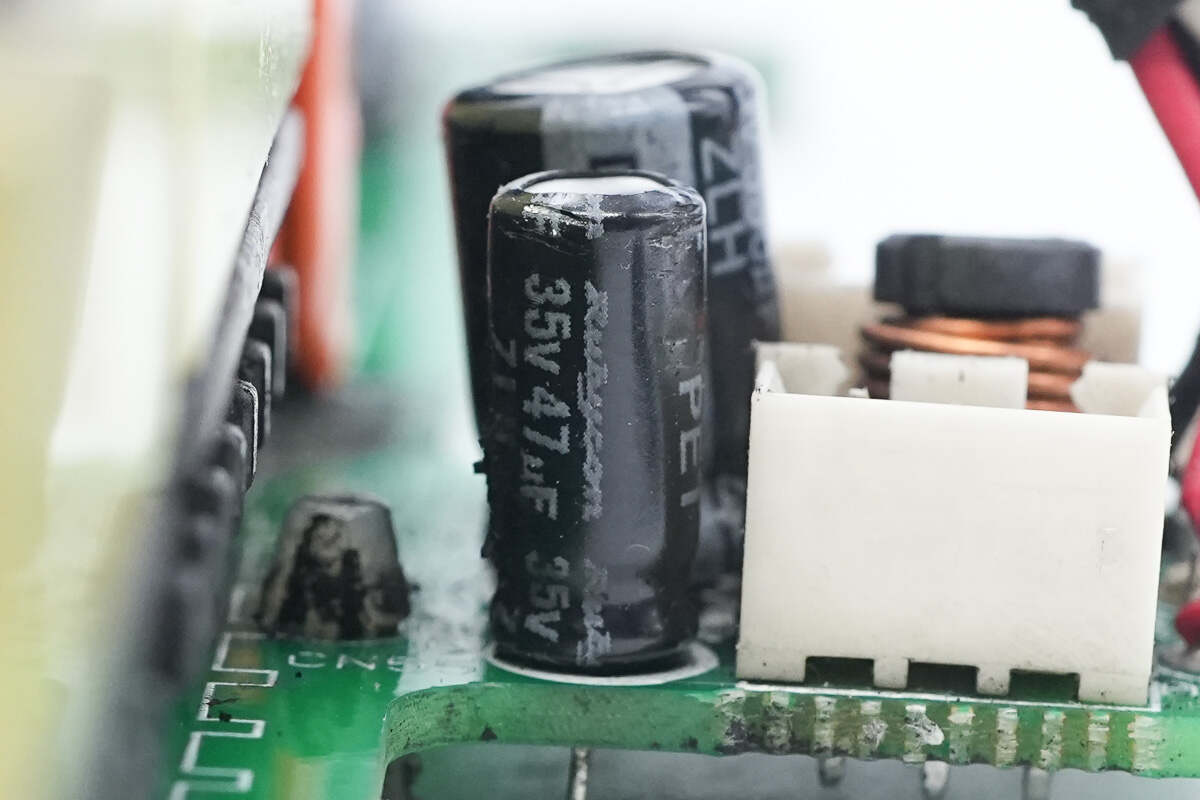

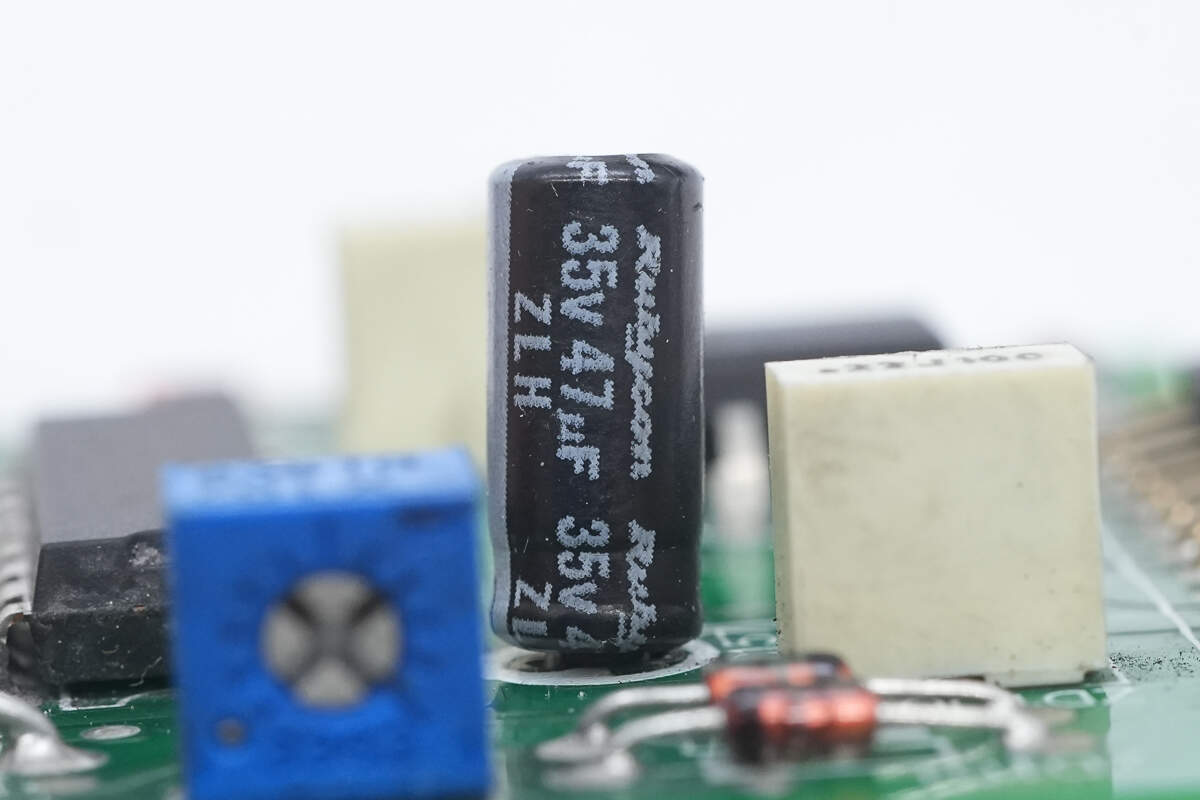

供电滤波电容来自红宝石，规格为35V47μF。

另一颗滤波电容规格相同。

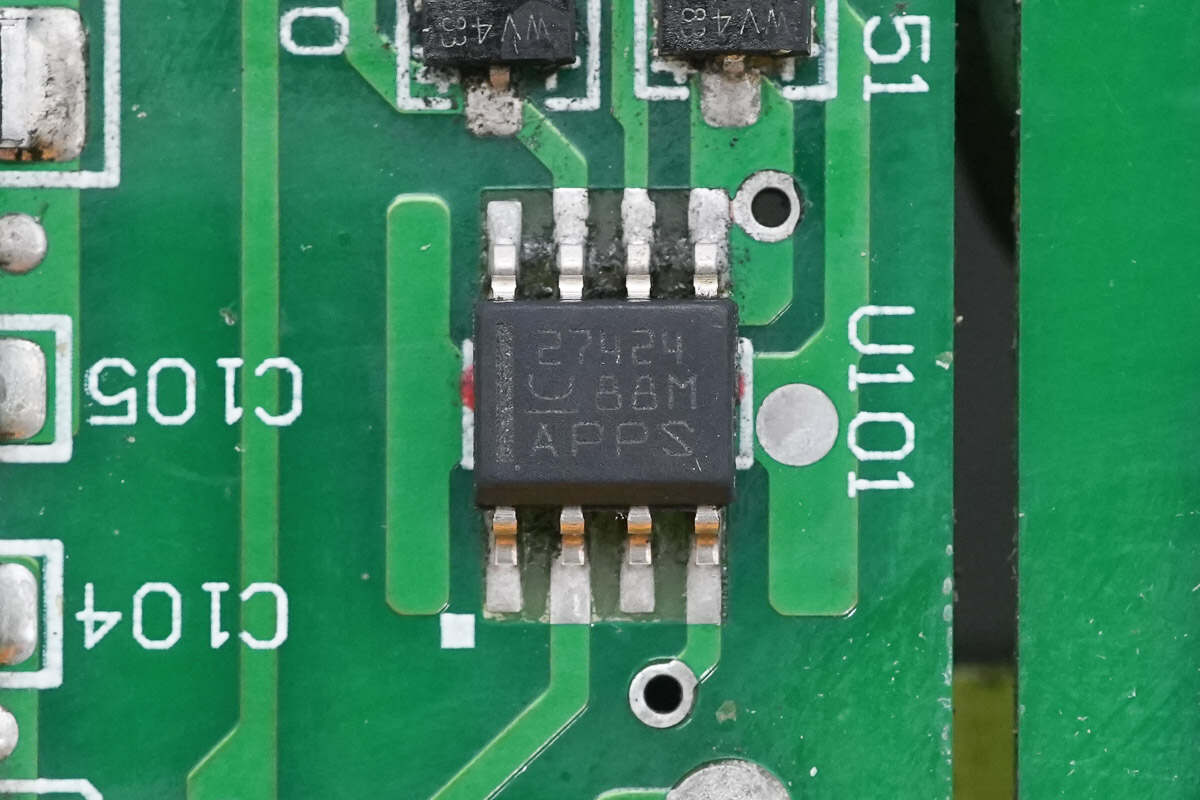

驱动器芯片来自德州仪器，型号UCC27424，是一款具备4A输出电流的双通道栅极驱动器，用于驱动隔离变压器，采用SOIC8封装。

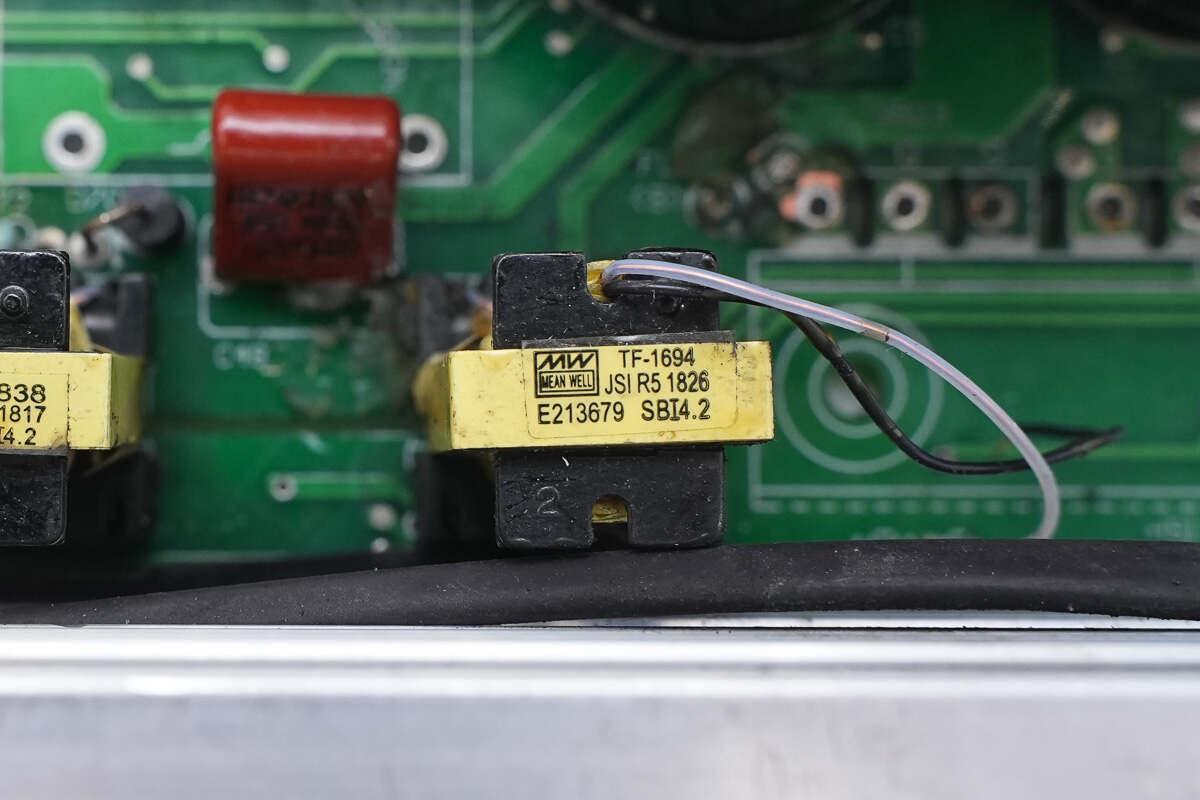

隔离变压器特写。

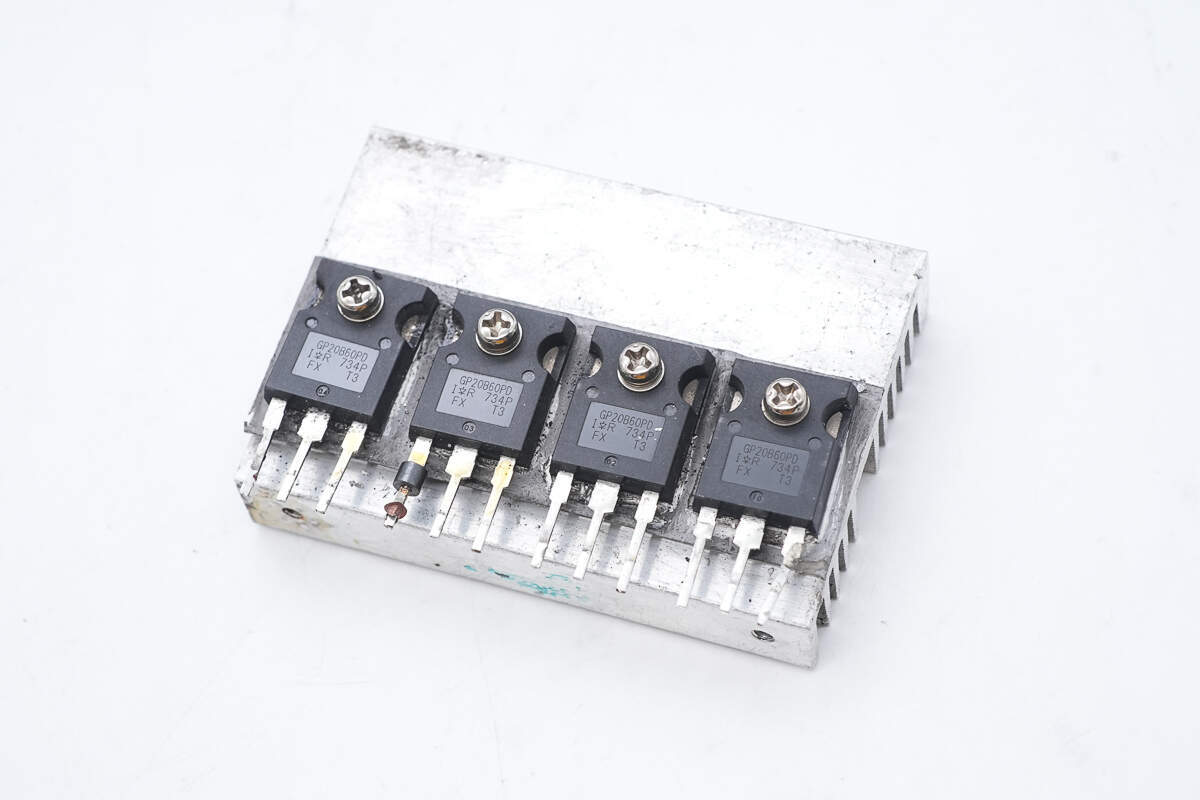

初级开关管使用螺丝固定在散热片上。

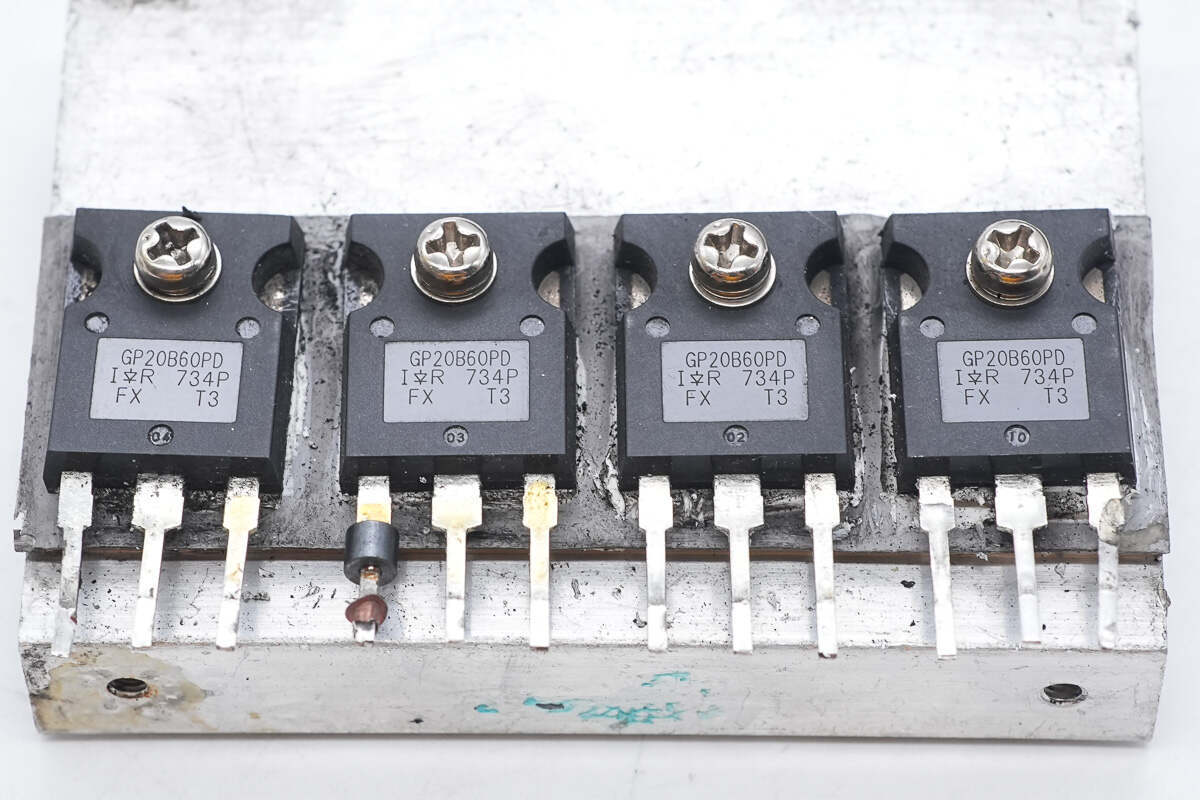

开关管来自英飞凌，型号IRGP20B60PD，IGBT，规格为600V 20A，采用TO-247AC封装，支持150kHz开关频率，适用于PFC和ZVS开关电源应用。

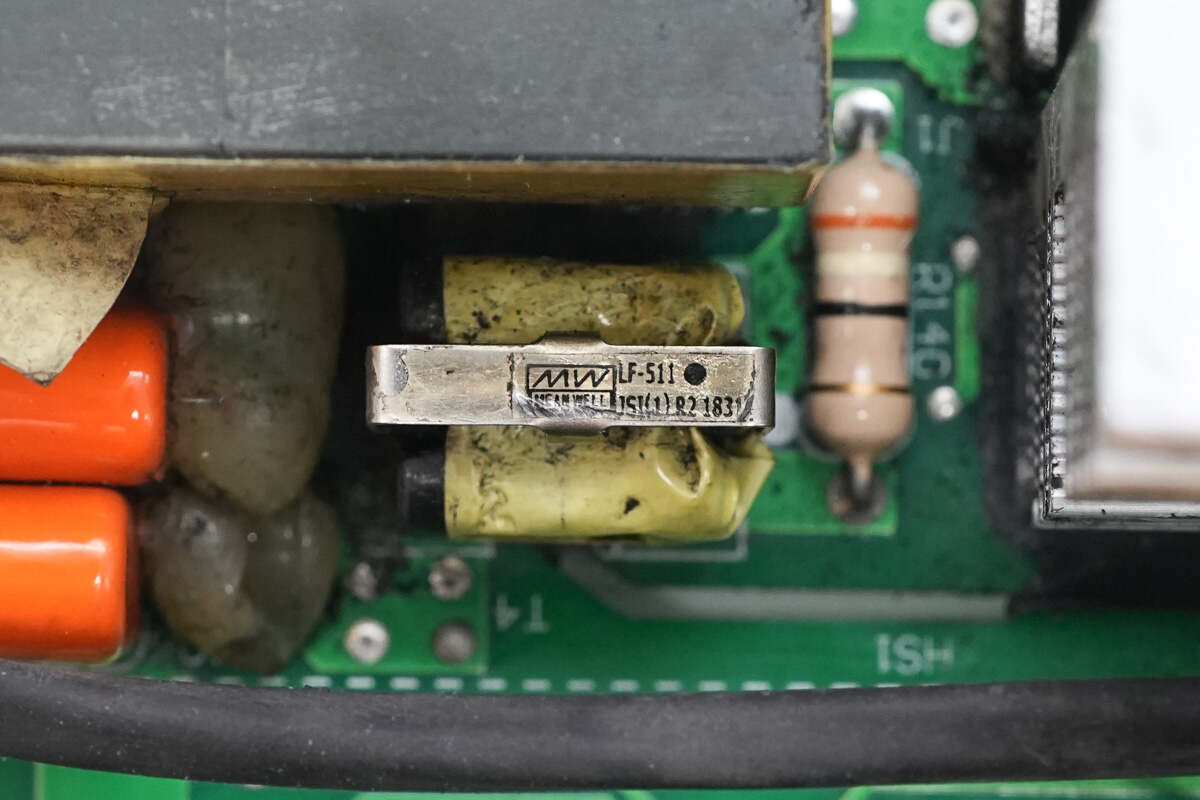

电流互感器用于检测初级电流。

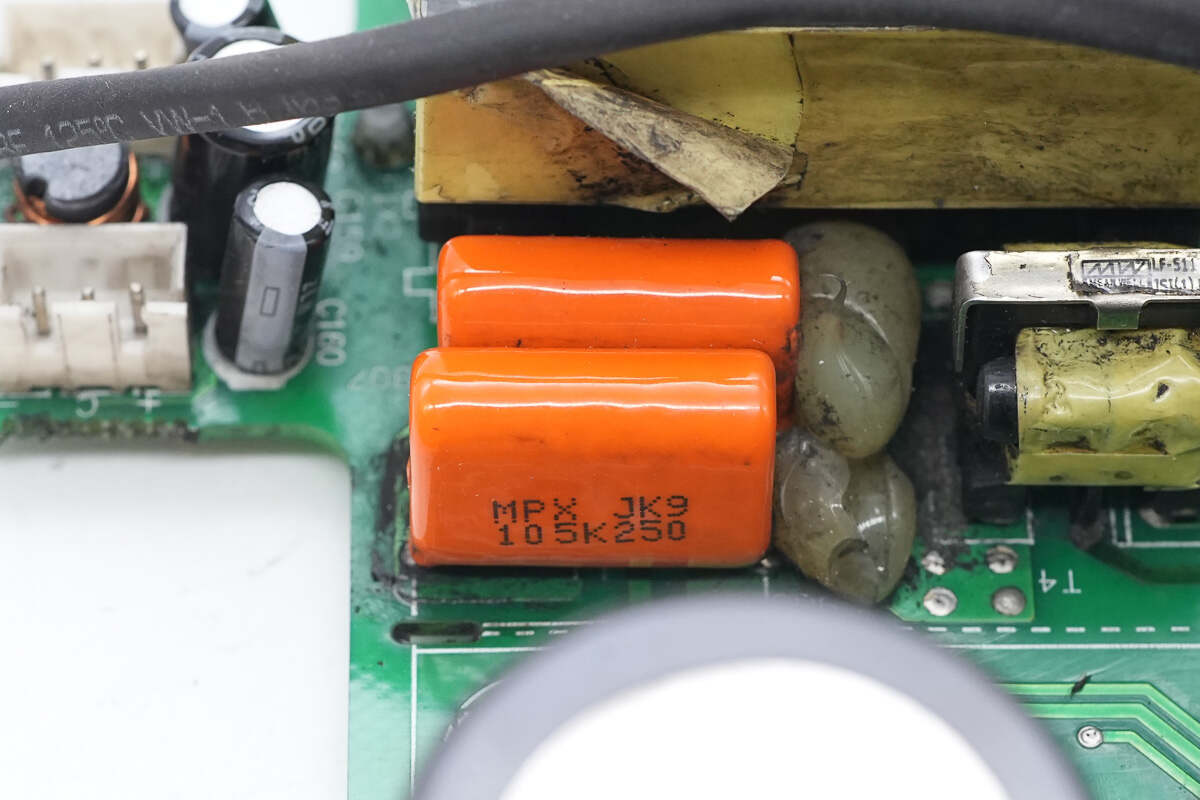

薄膜电容规格为1μF250V。

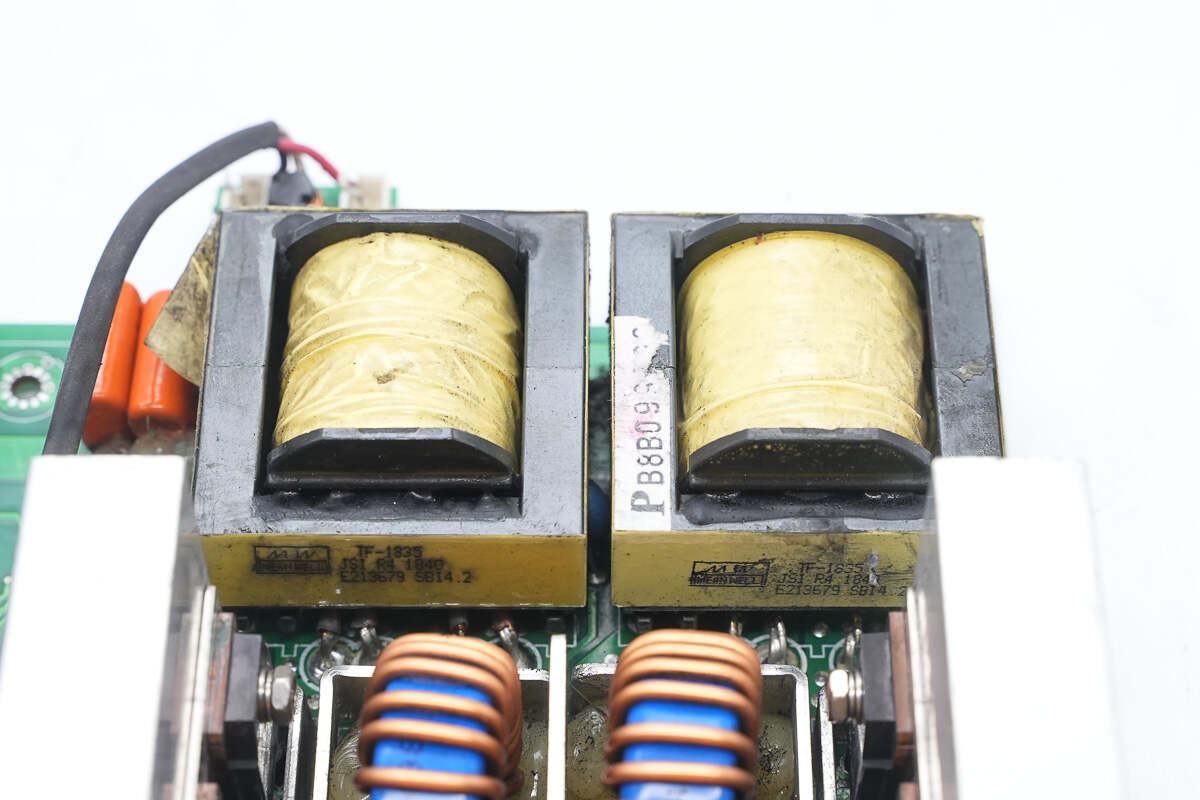

两个变压器特写。

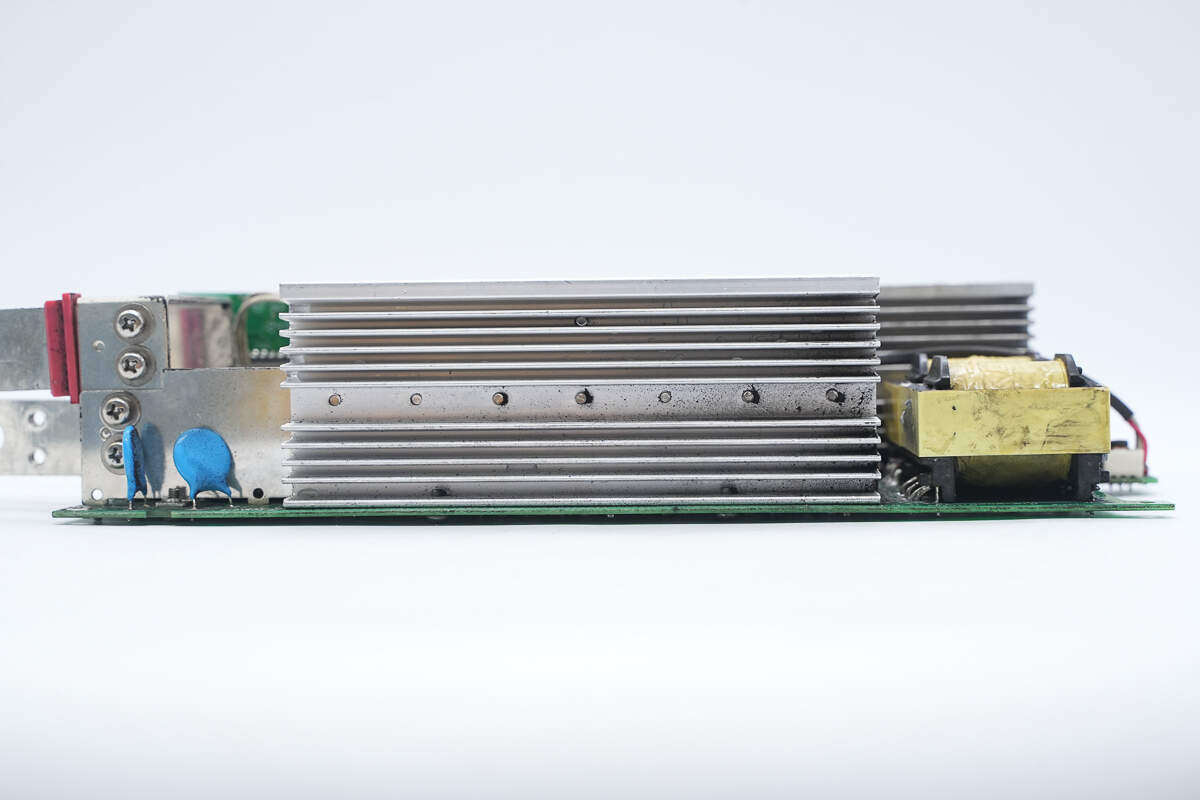

侧面设有散热片为整流管散热。

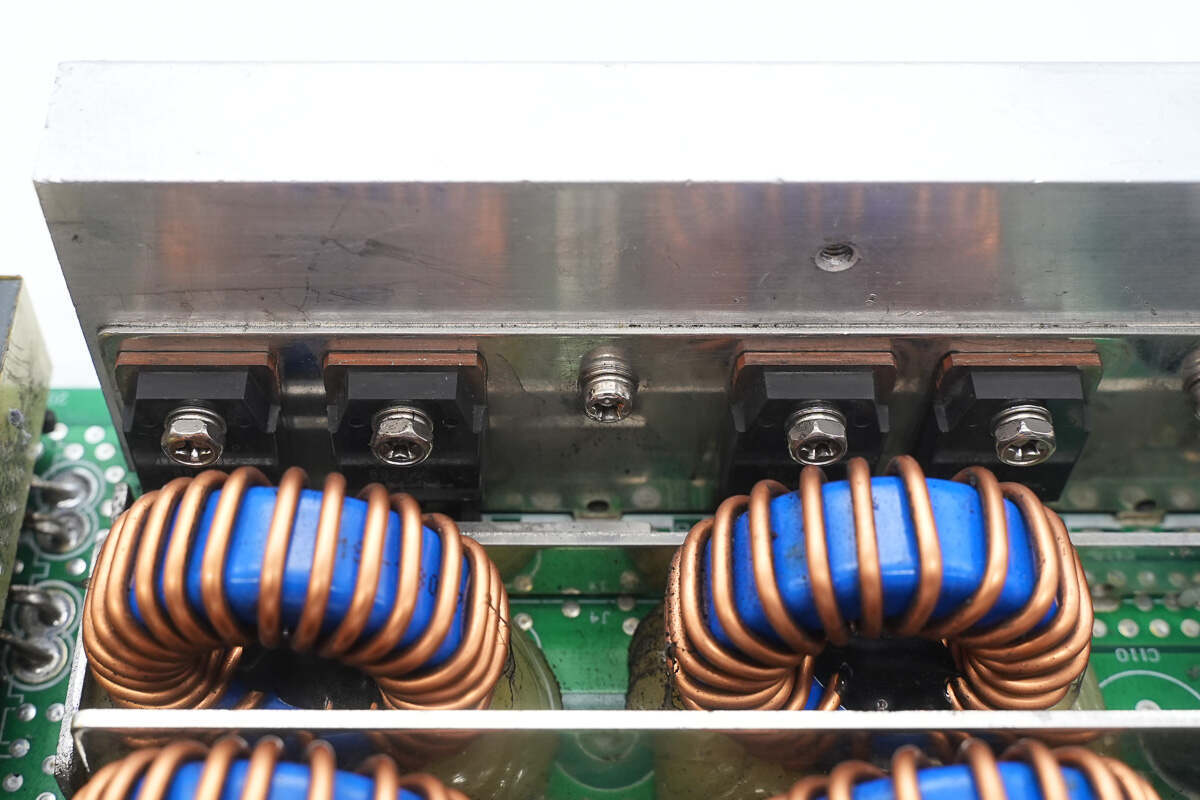

散热片上固定四颗整流管。

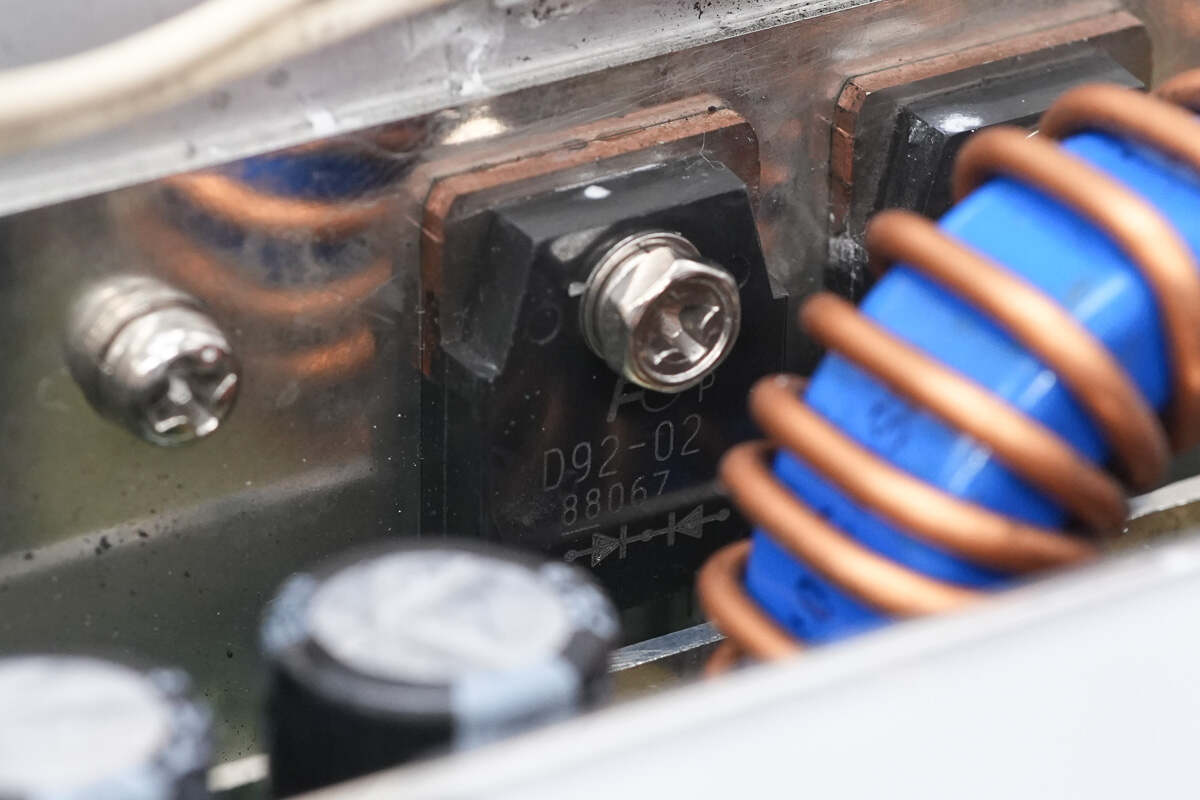

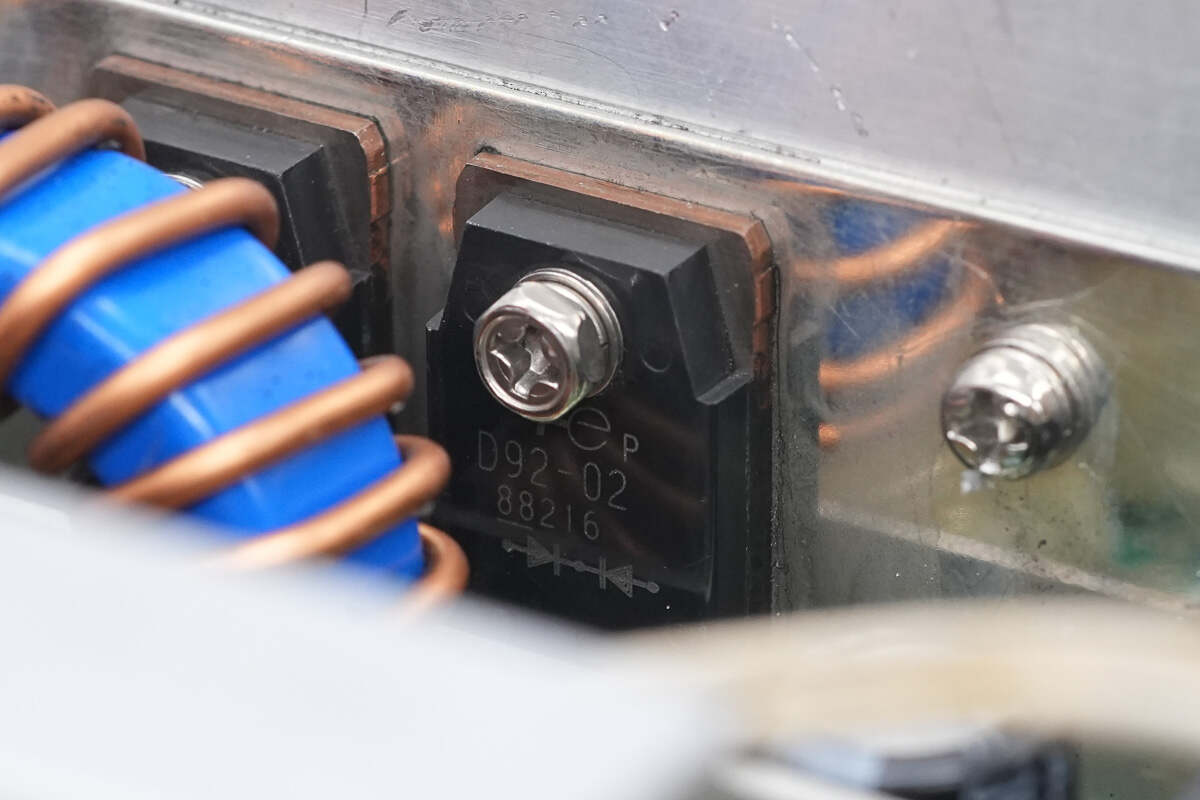

整流管来自富士电机，型号ESAD92-02R，规格为200V 20A，采用TO-3P封装。

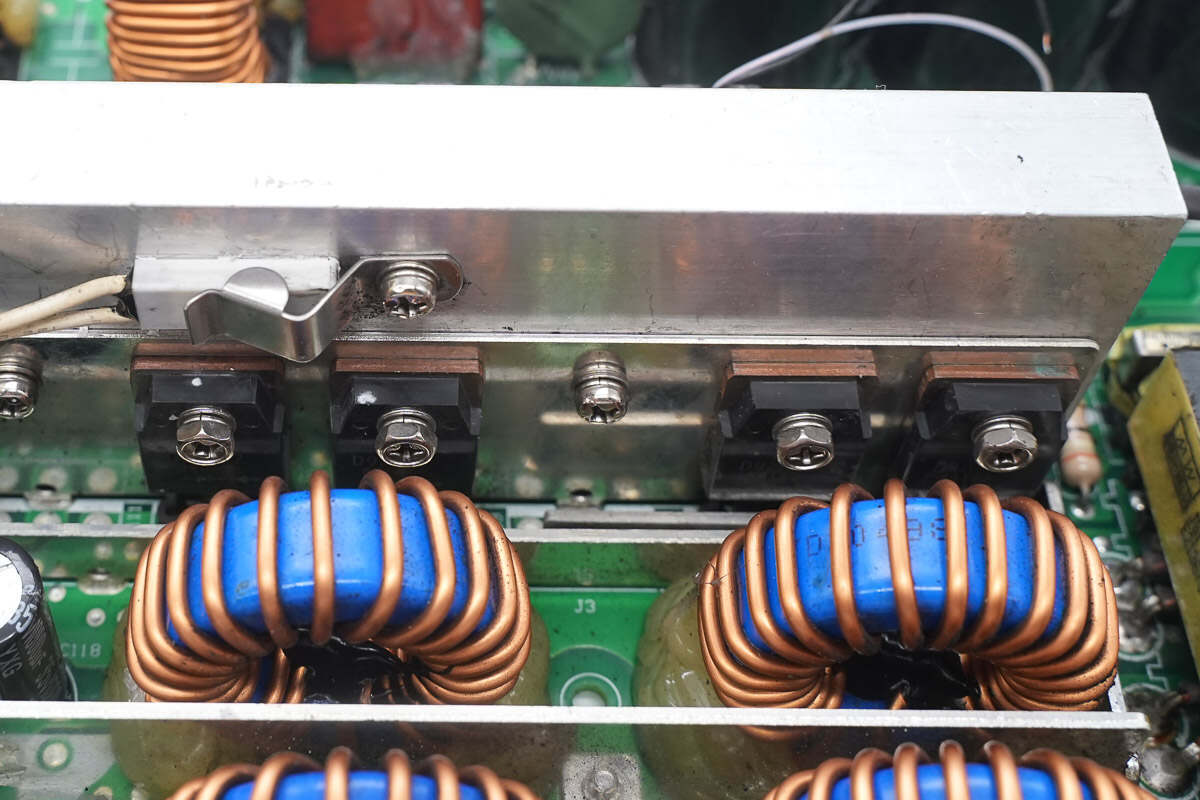

另一侧散热片也固定四颗整流管。

整流管型号相同。

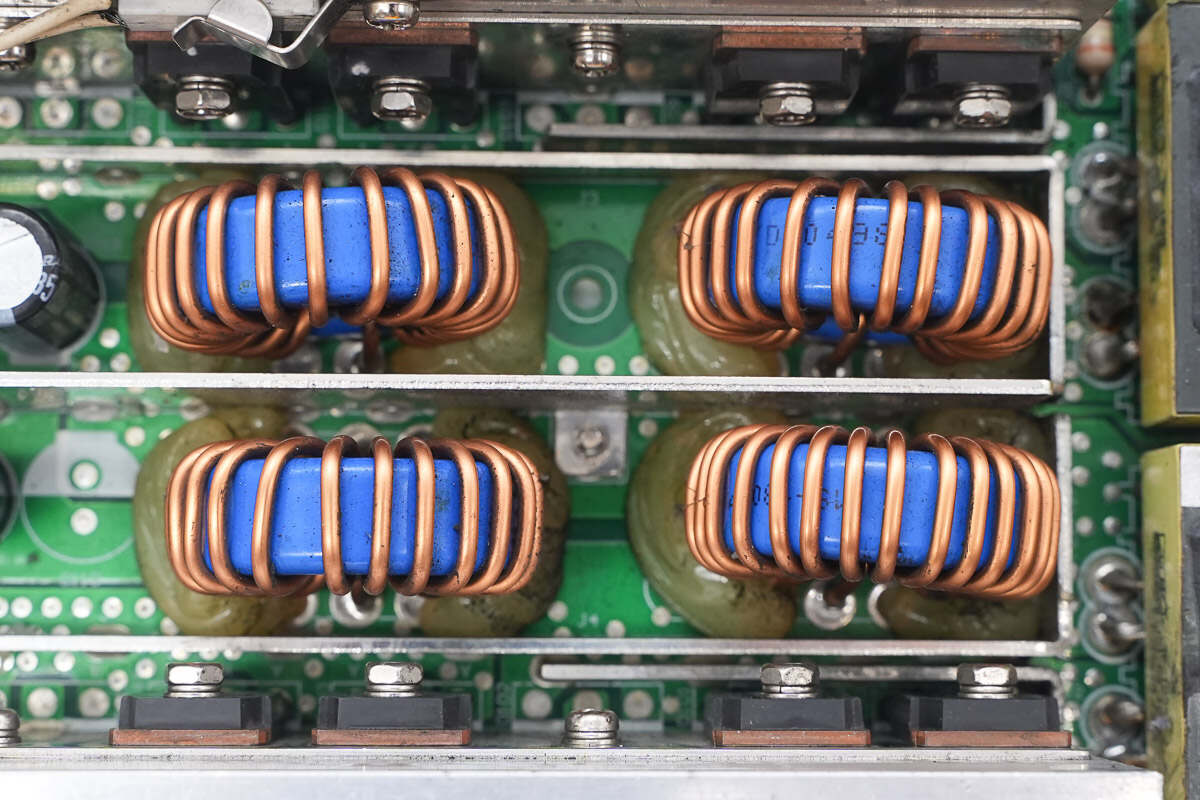

电感采用漆包线绕制，底部打胶加固。

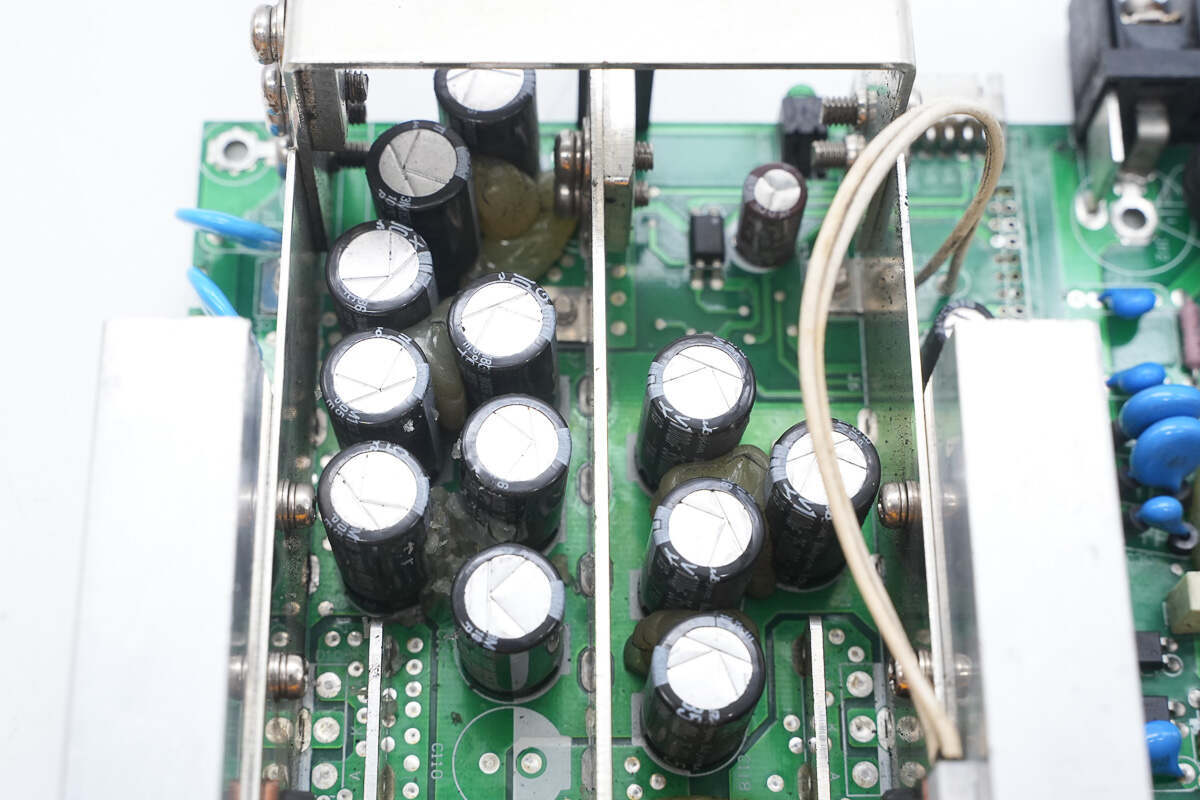

输出端设有12颗电解电容滤波。

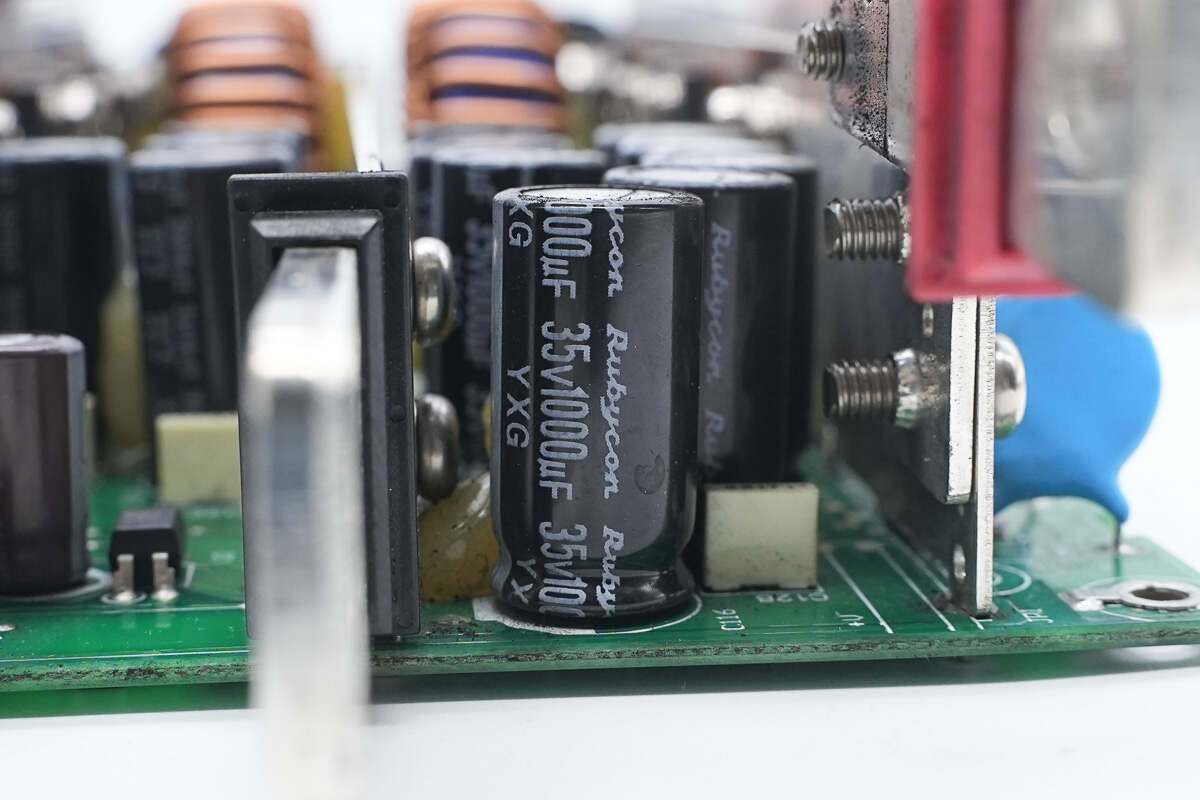

滤波电容来自红宝石，为YXG低阻电解电容，规格为35V1000μF。

电解电容并联0.1μF100V薄膜电容滤波。

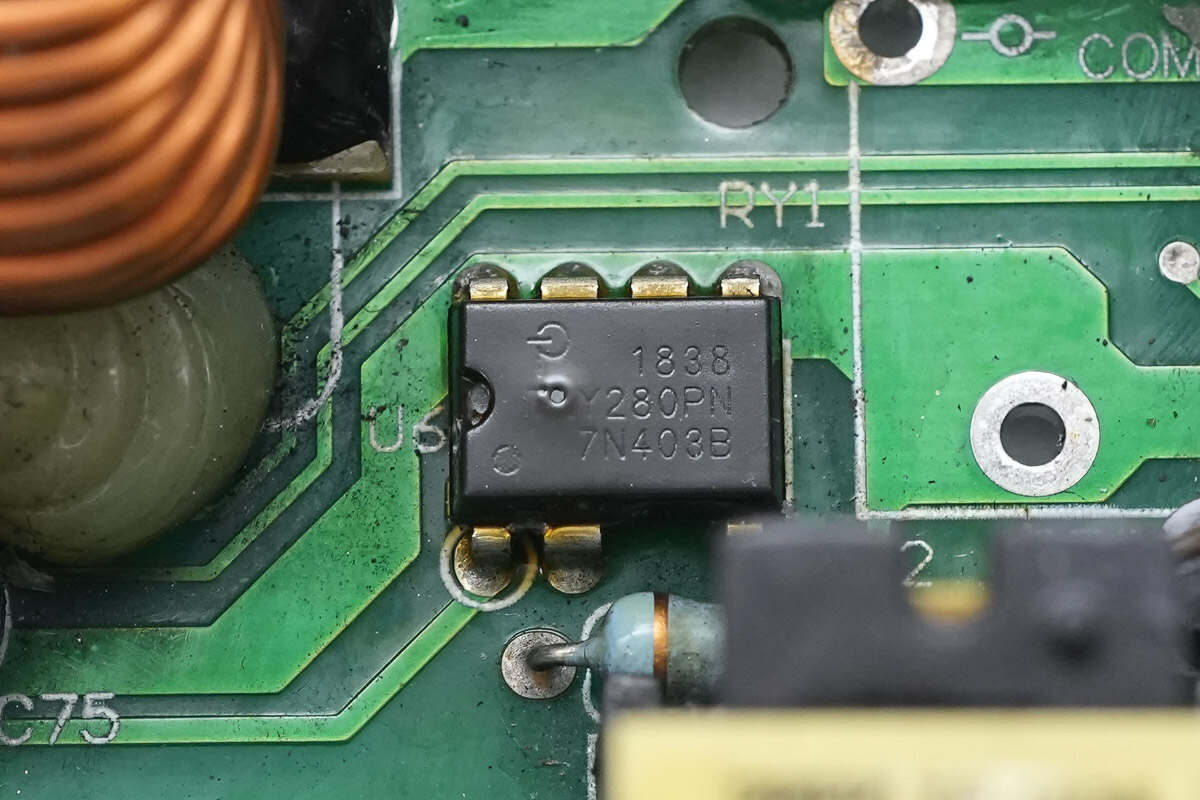

辅助电源芯片来自帕沃英蒂格盛，型号TNY280PN，为TinySwitch-3系列电源芯片，芯片内部集成开关管，采用DIP-8C封装。

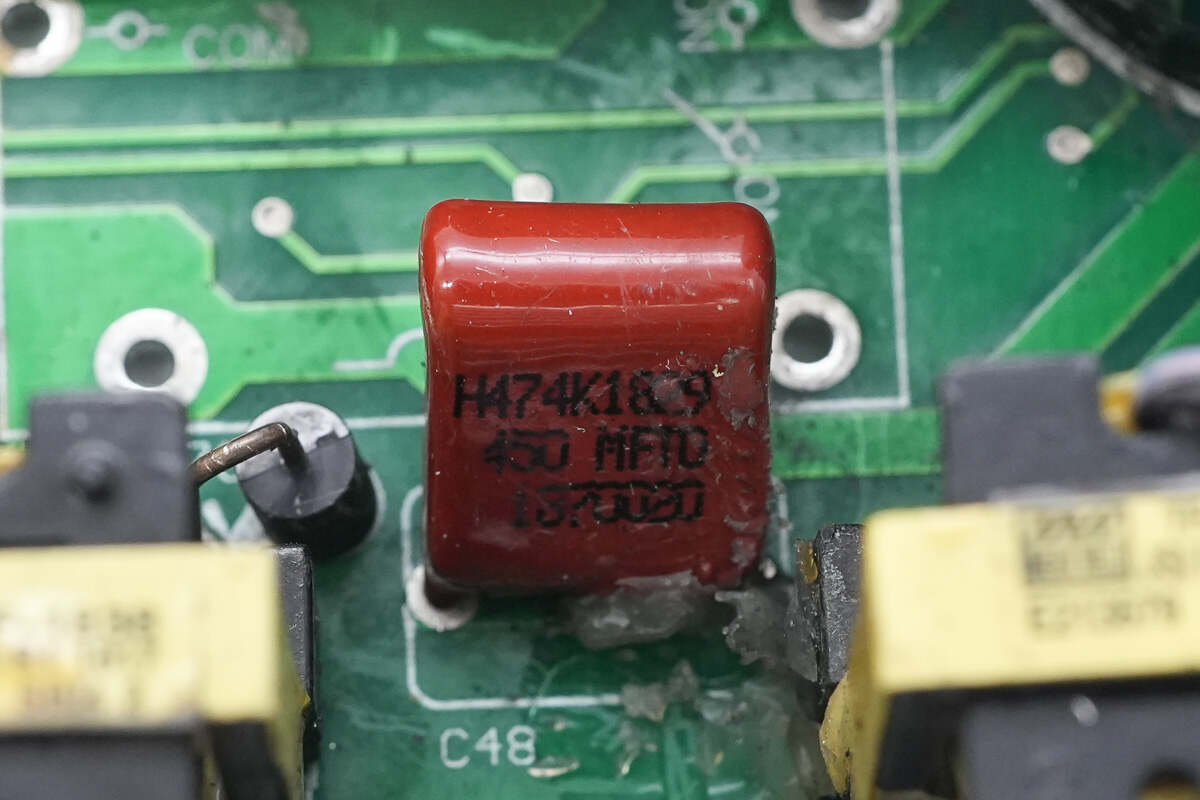

薄膜滤波电容规格为0.47μF450V。

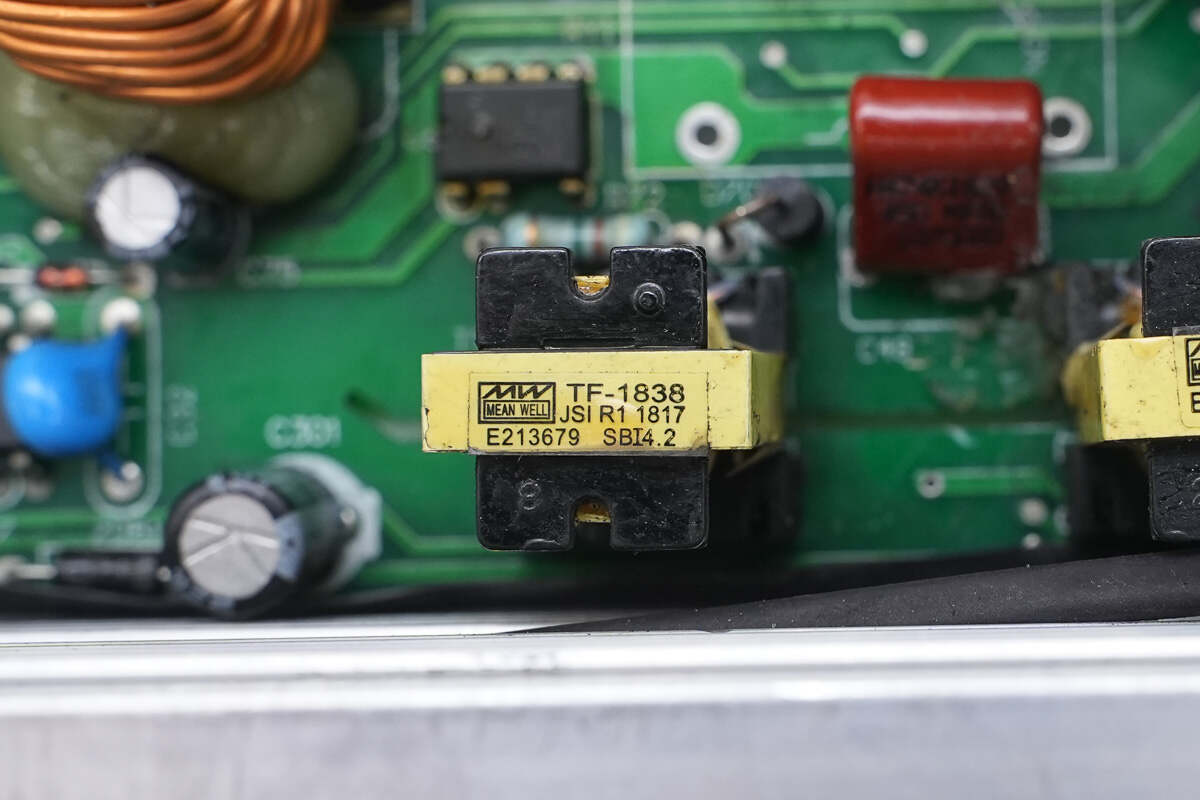

辅助电源变压器特写。

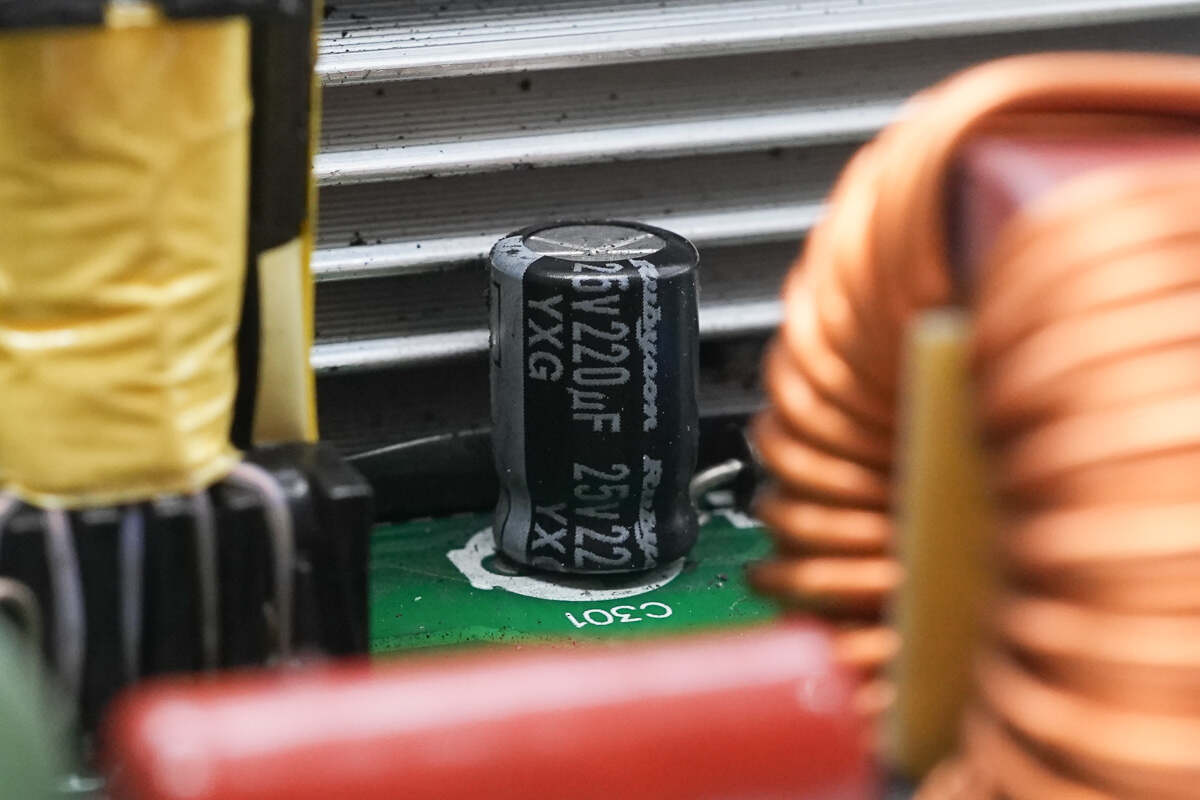

输出滤波电容规格为25V220μF。

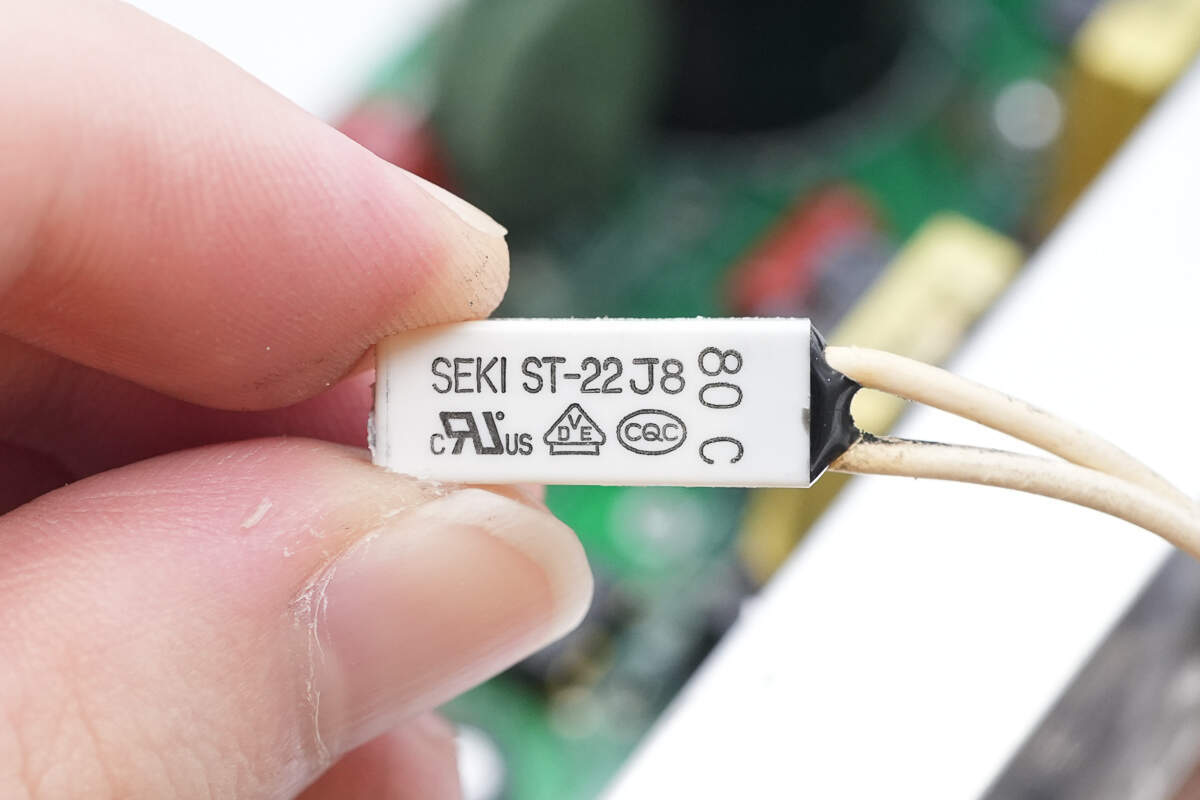

热保护器来自世纪公司，型号ST22，动作温度80℃，用于整流管温度保护。

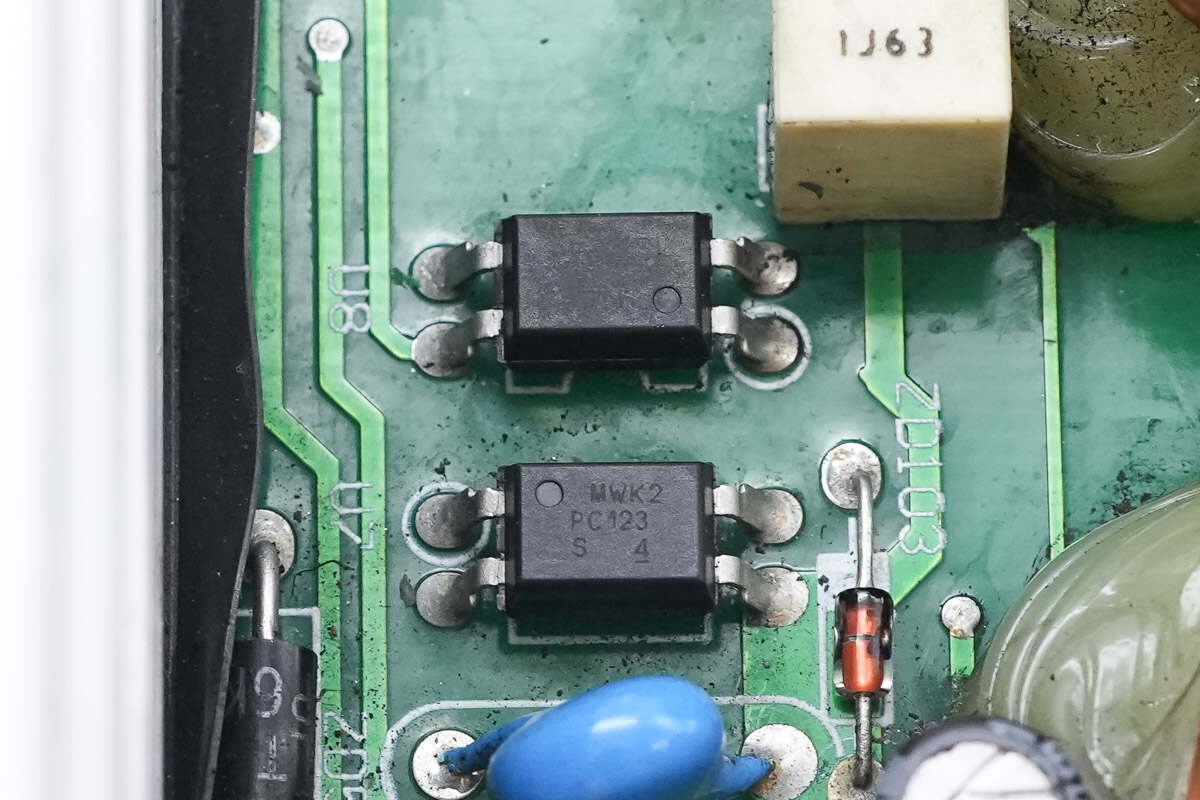

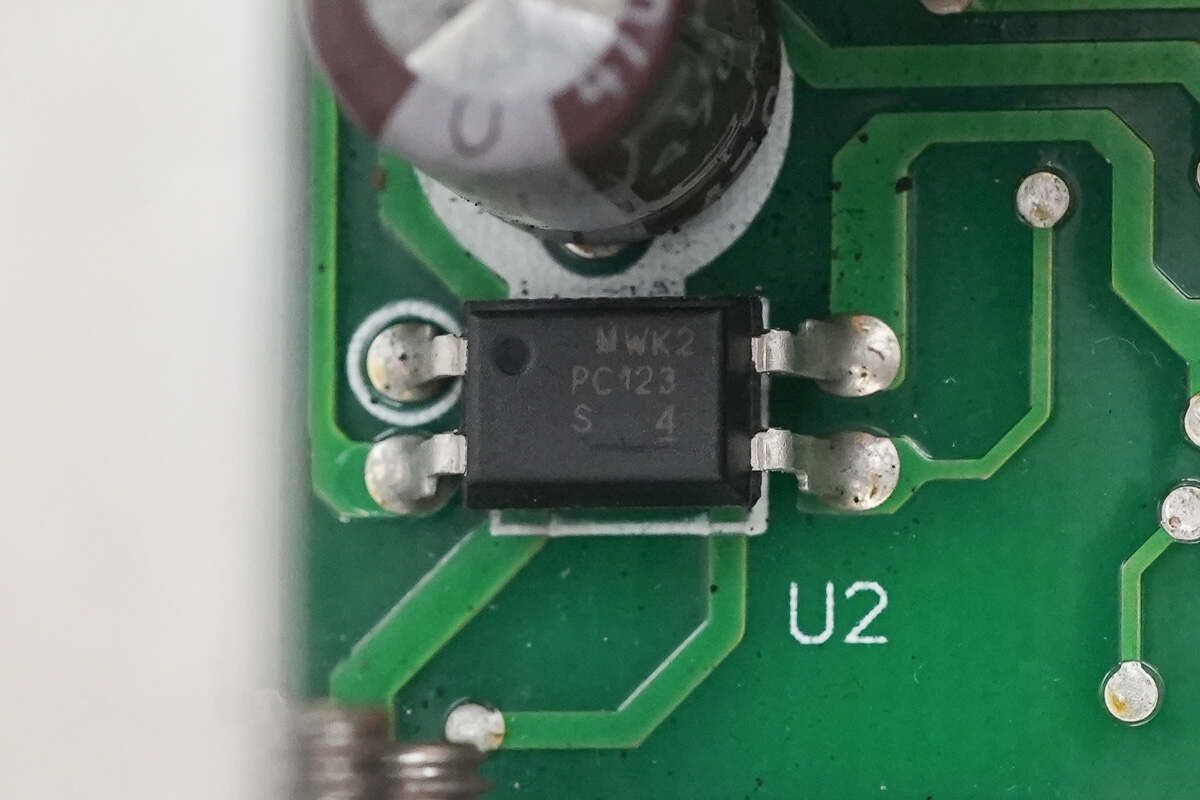

PC123反馈光耦特写。

两颗同型号的光耦特写。

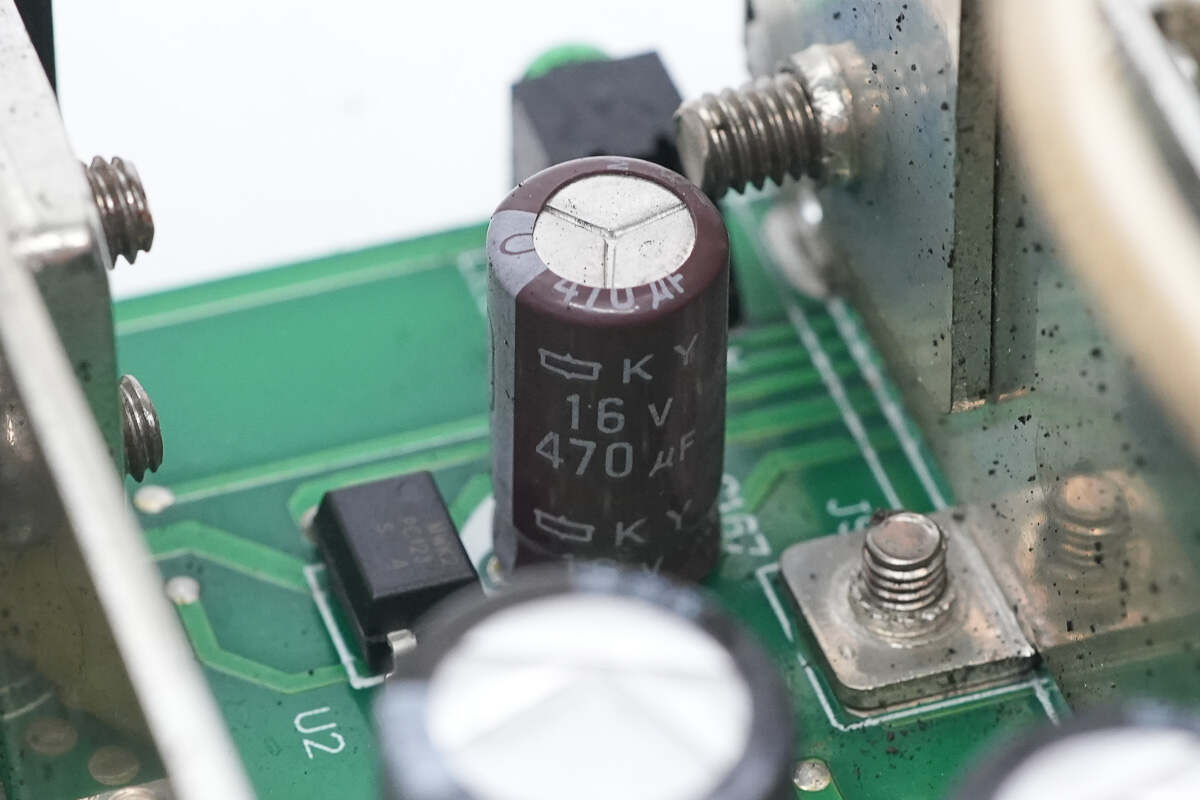

滤波电容规格为16V470μF。

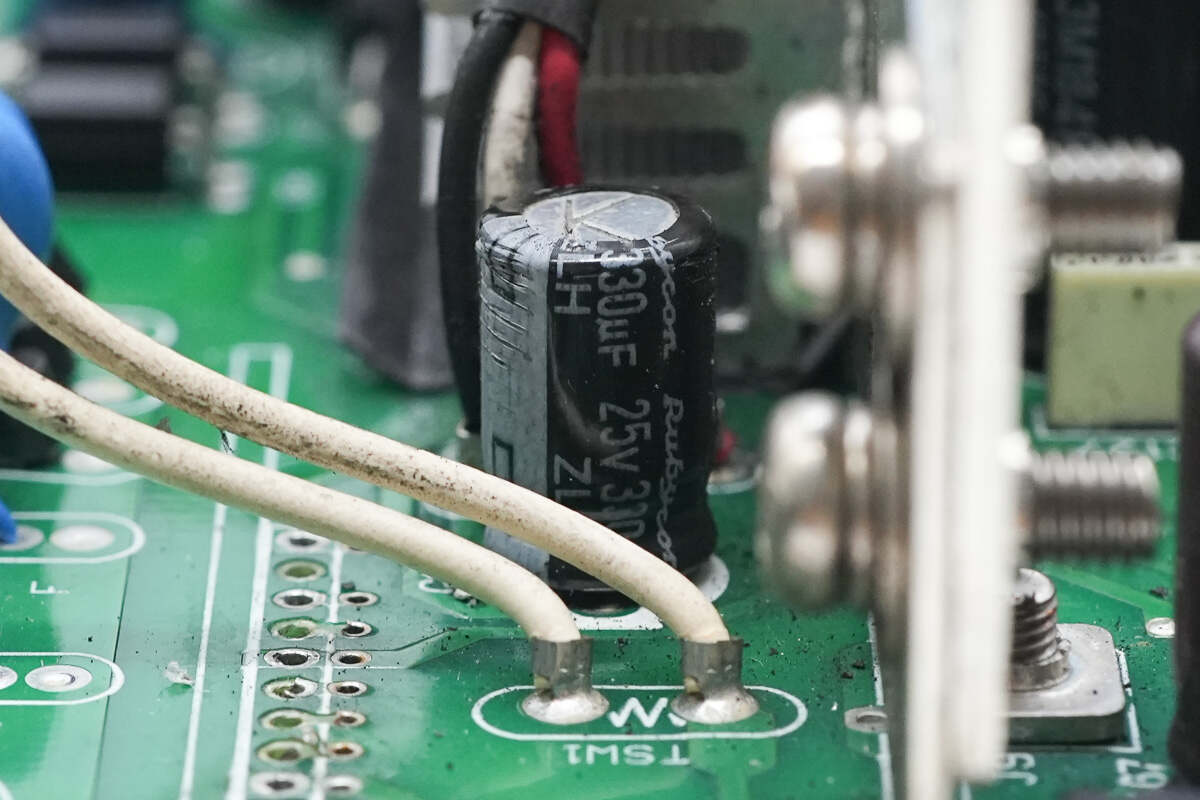

滤波电容规格为25V330μF。

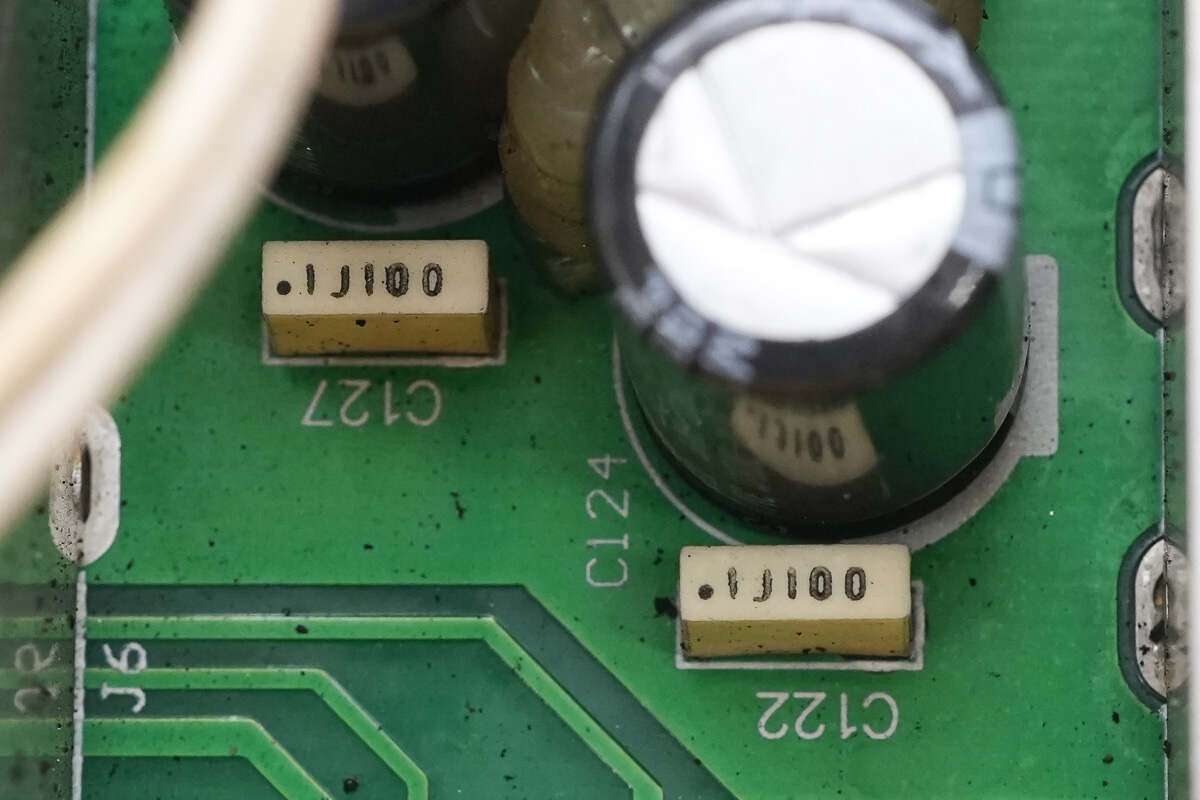

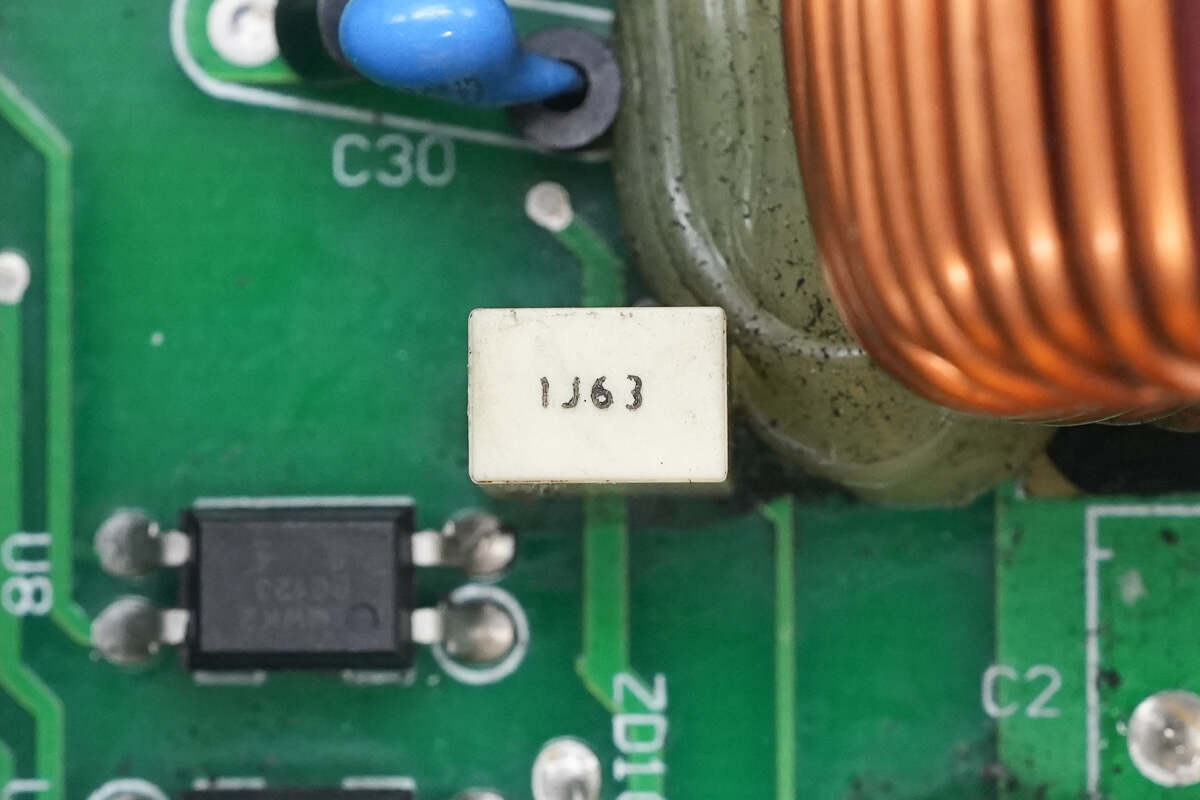

薄膜滤波电容规格为1μF63V。

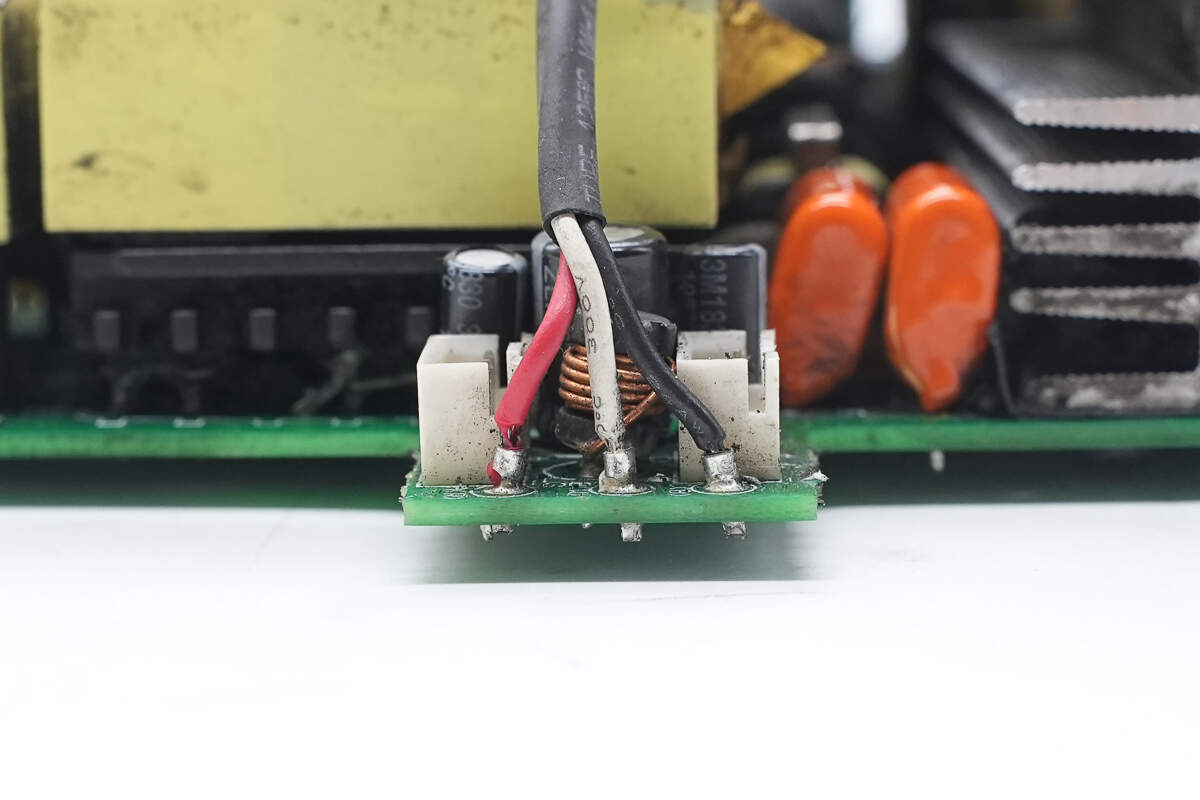

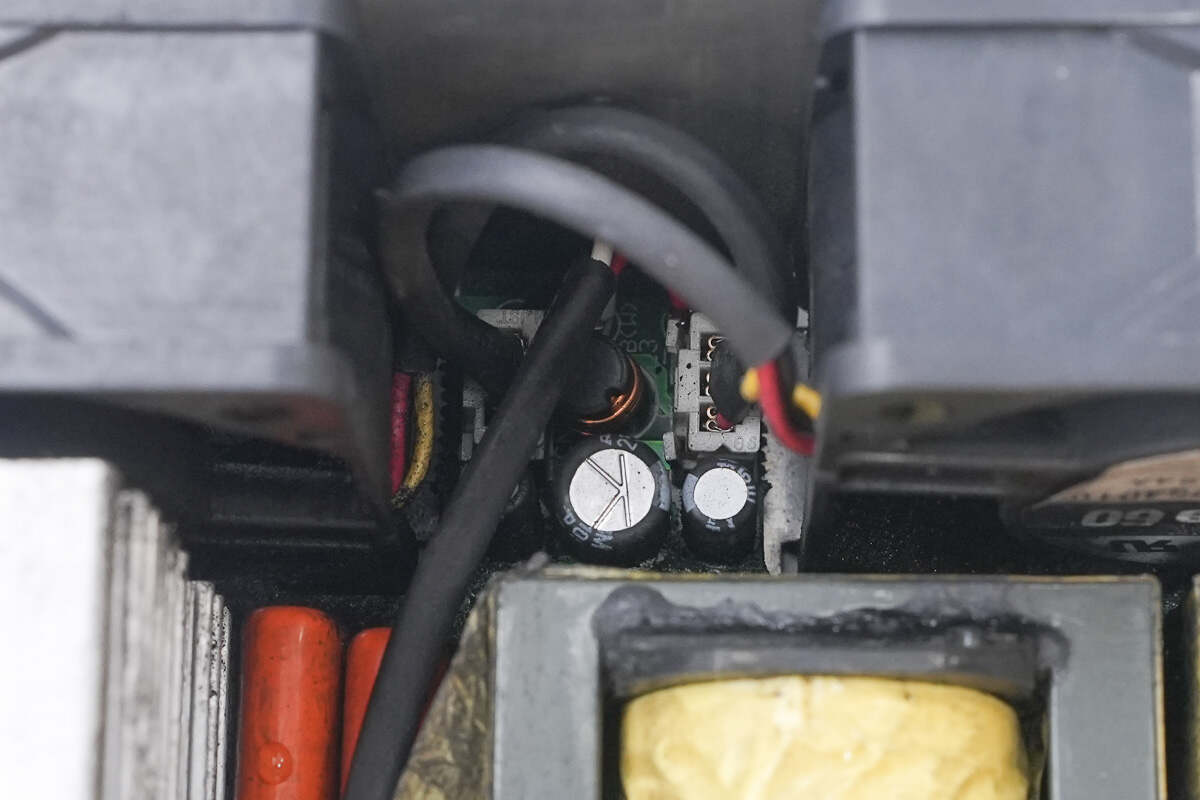

散热风扇供电线通过焊接连接。

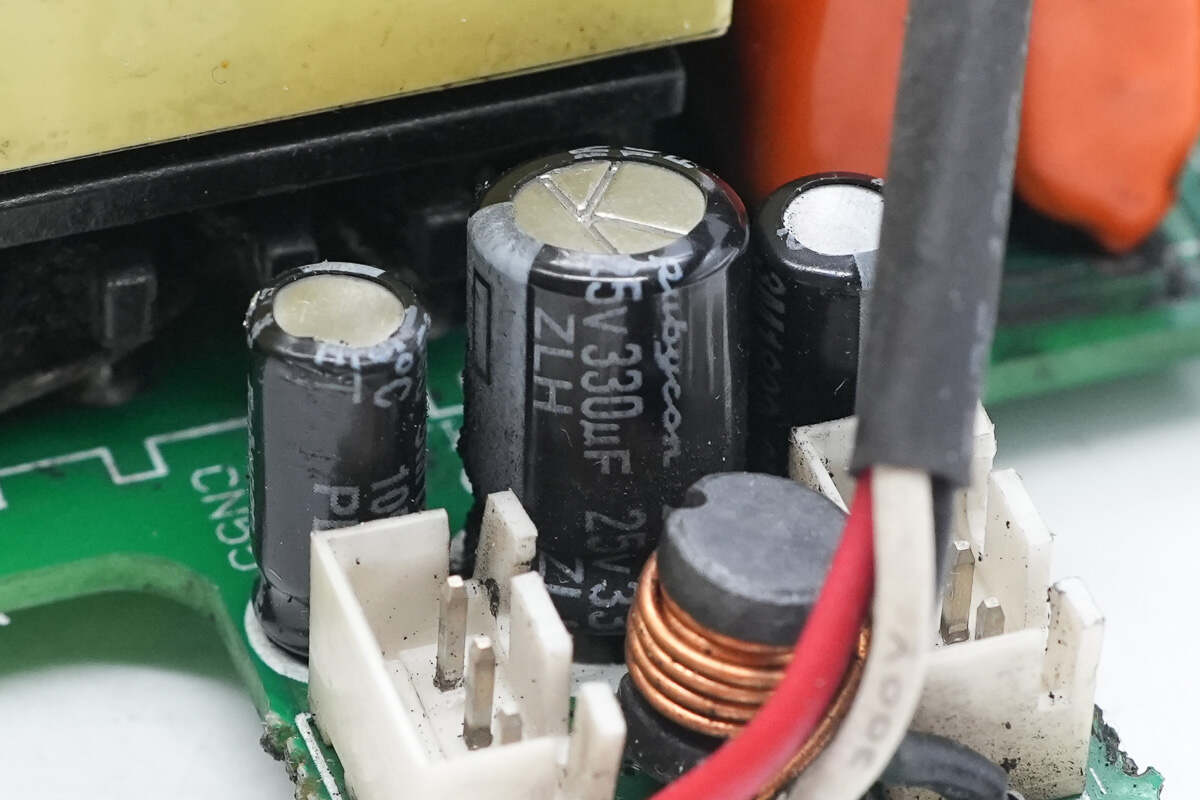

滤波电容规格为25V330μF。

滤波电感采用漆包线绕制。

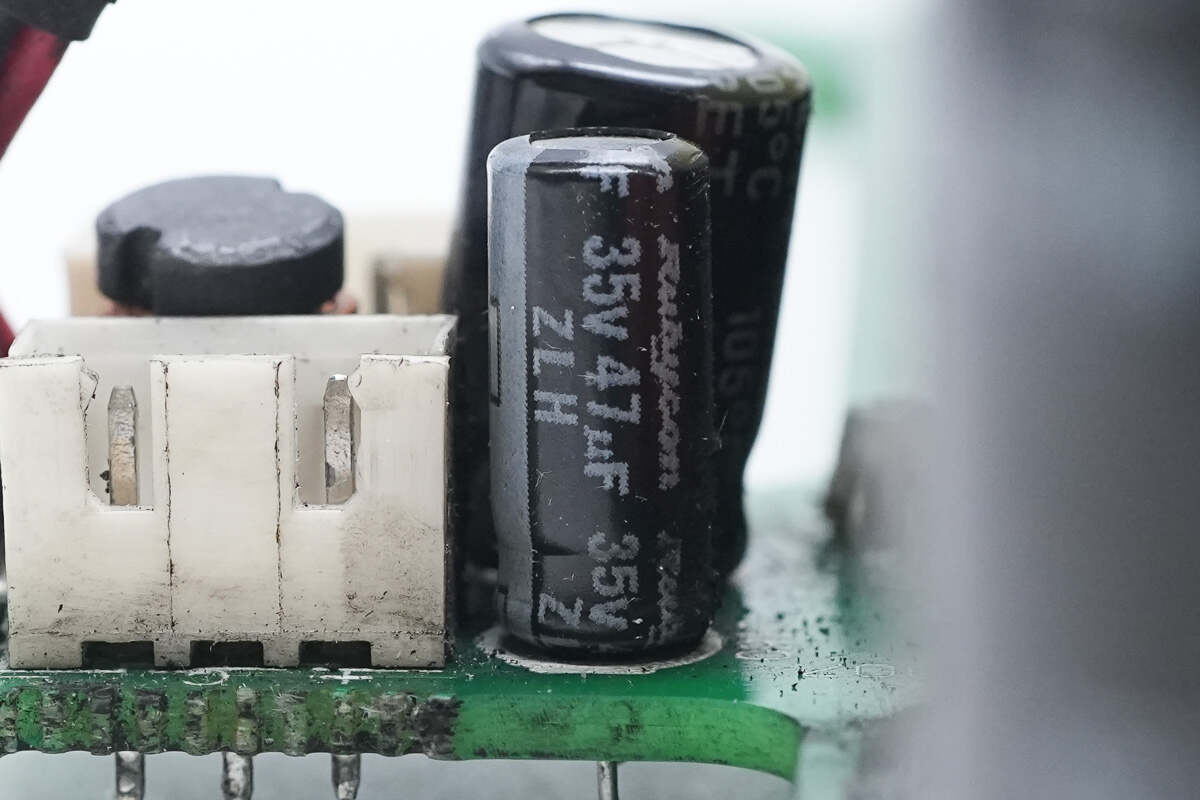

滤波电容规格为35V47μF。

另一颗滤波电容规格相同。

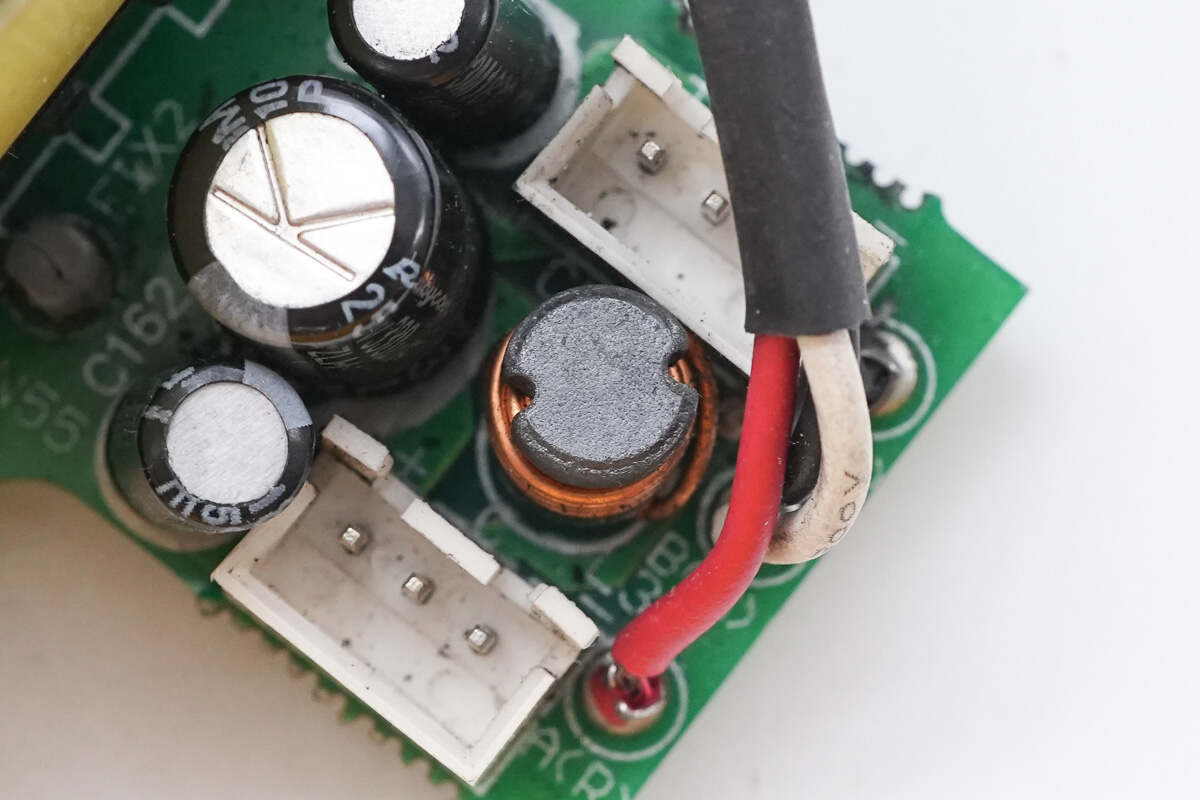

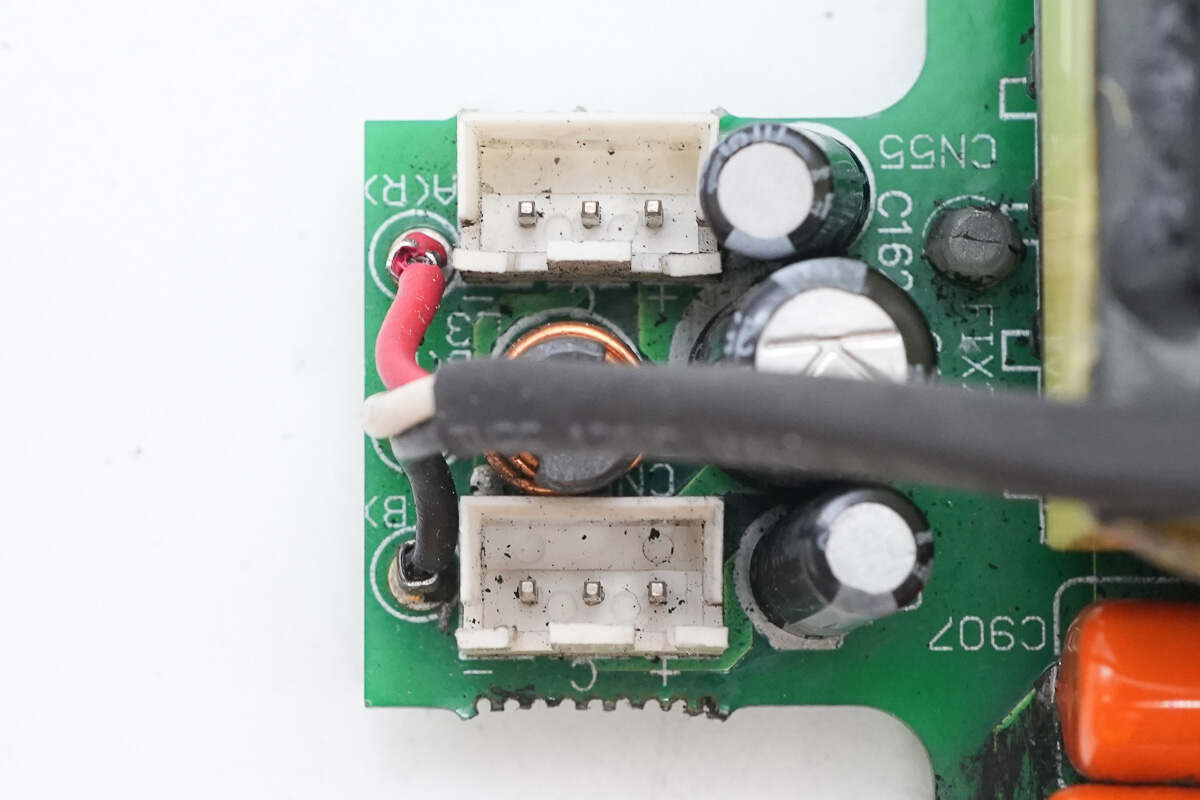

散热风扇通过插接件连接。

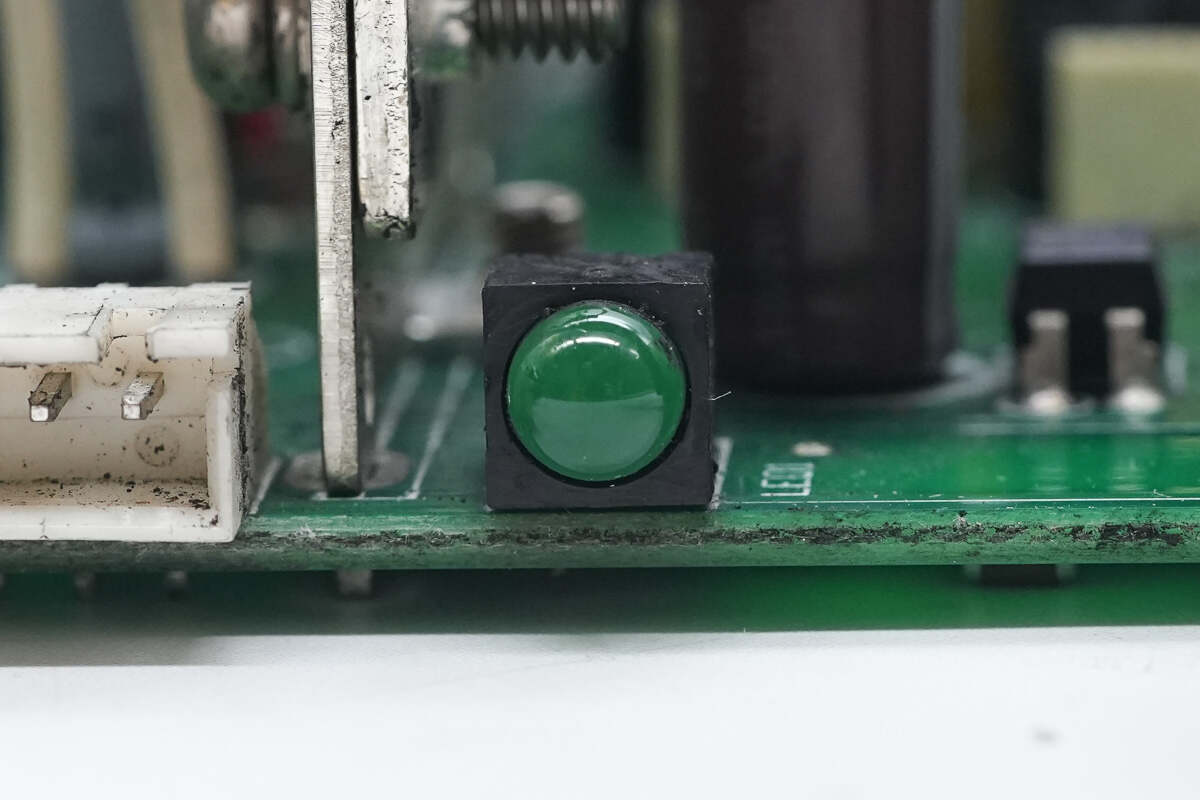

工作指示灯特写。

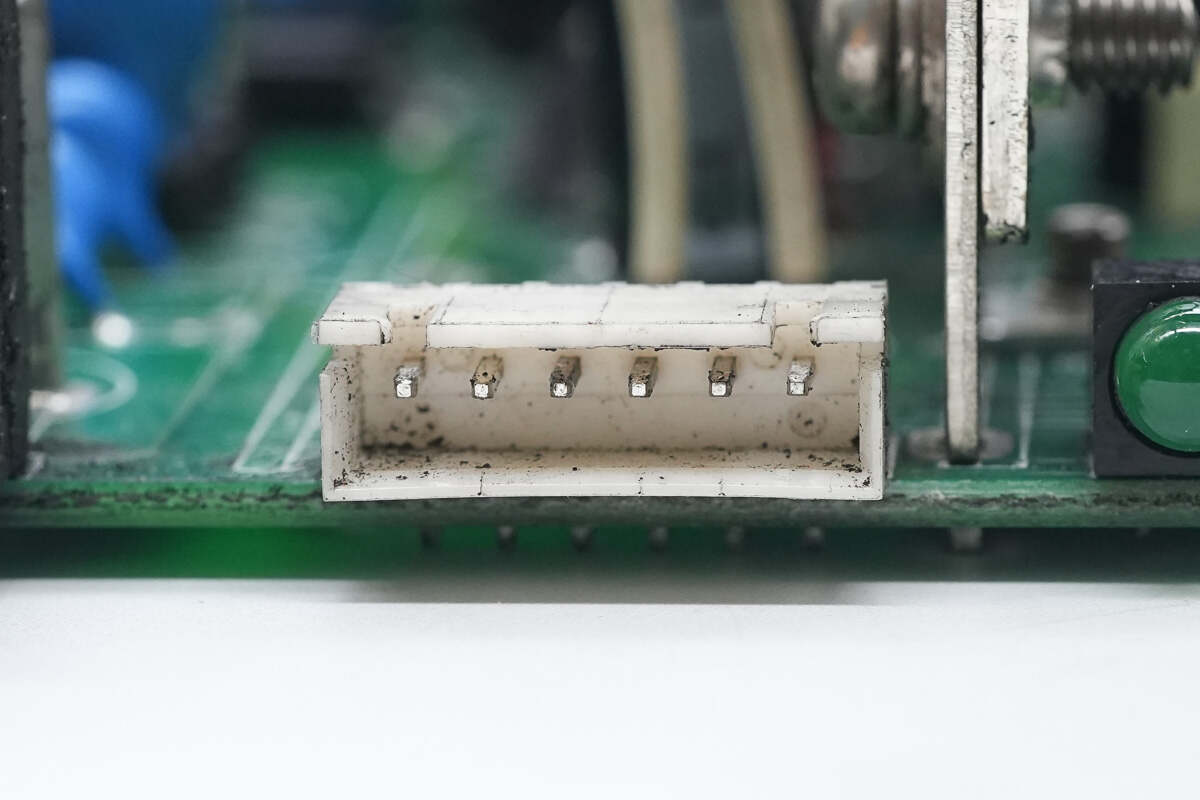

控制端子插座特写。

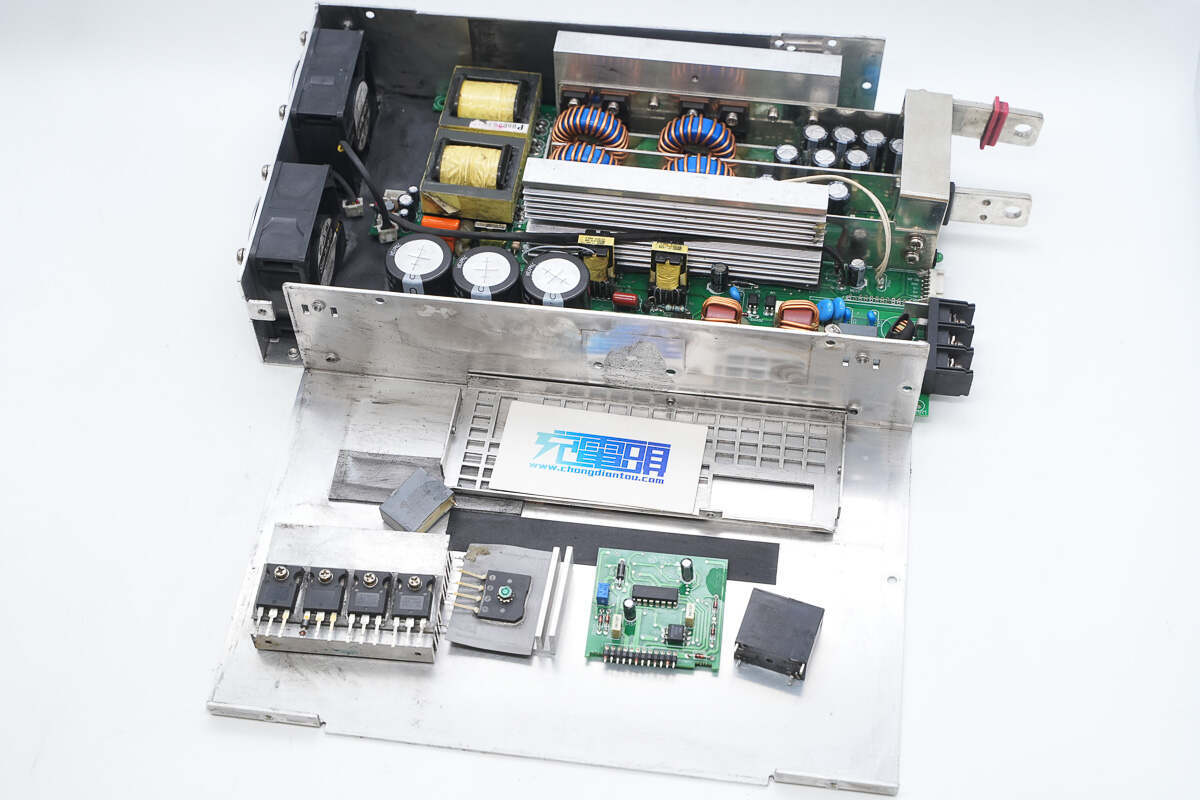

全部拆解一览，来张全家福。

充电头网拆解总结

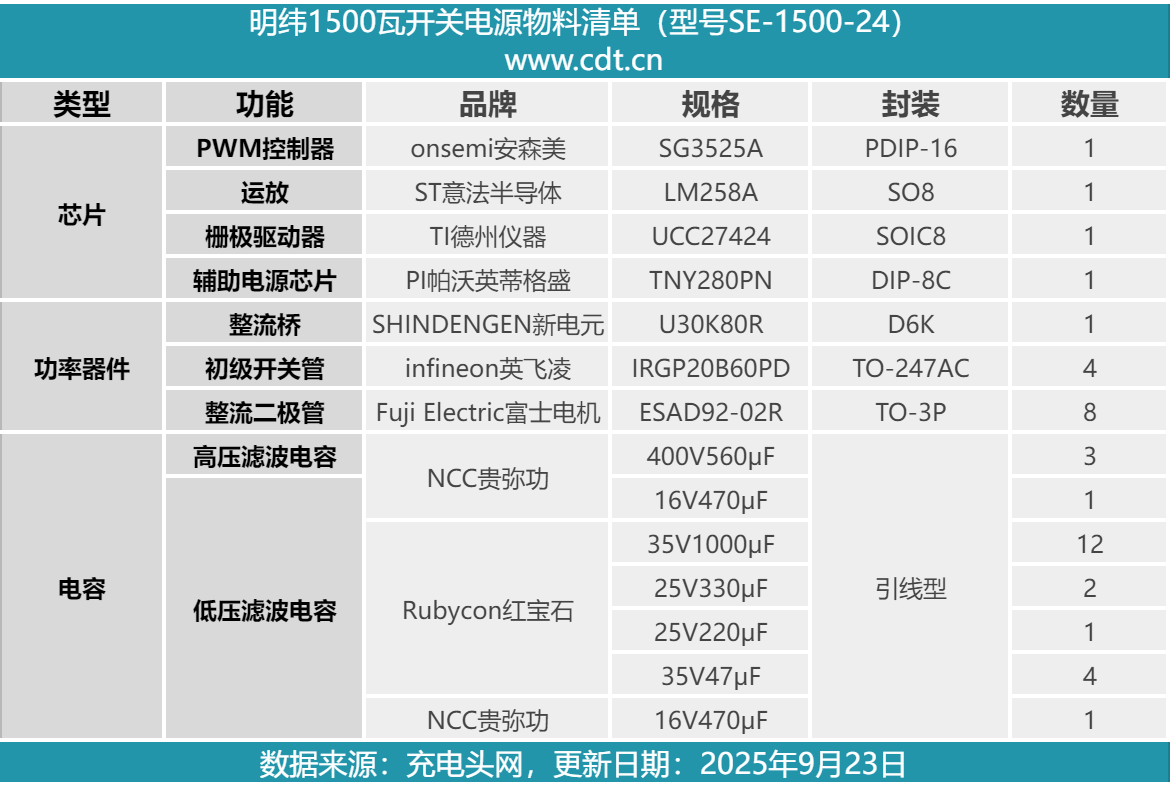

最后附上明纬1500W开关电源的核心物料清单，方便大家查阅。

明纬1500W开关电源型号为SE-1500-24，采用铝合金外壳，内置散热风扇。电源支持200-240V输入电压，输出电压为24V，输出电流62.5A。电源尾部设有交流输入端子，直流输出接线柱和控制端子，支持远程控制。

充电头网通过拆解了解到，明纬这款电源采用安森美SG3525A主控芯片，搭配使用德州仪器UCC27424驱动器来驱动隔离变压器，开关管使用英飞凌IRGP20B60GP。整流管来自富士电机，型号ESAD92-02R。

辅助电源芯片采用帕沃英蒂格盛TNY280PN，用于为散热风扇供电。整流管散热片设有温度开关用于过热保护，并设有铜排连接输出。电源内部电解电容全部为日系品牌，元件之间打胶加固，内部做工和用料扎实可靠。
