前言

对于轻薄笔电而言,机身厚度较薄,相对于全能本、游戏本而言,接口数量大幅减少,甚至苹果曾推出只有一颗USB-C接口的Macbook产品。但实现极致轻薄化却导致用户在实际使用上常面临诸多不便,尤其是偶尔需要外接多显示器、高速传输设备或多种外设时,单一USB-C接口往往显得捉襟见肘,商务演示与日常办公都受到限制。

为解决这一痛点,雷电5扩展坞应运而生,其大幅提升了笔记本的扩展能力,还在多屏输出、带宽利用和供电性能上展现出新优势,为轻薄本用户带来更全面的支持。

雷电5扩展坞内置VBUS

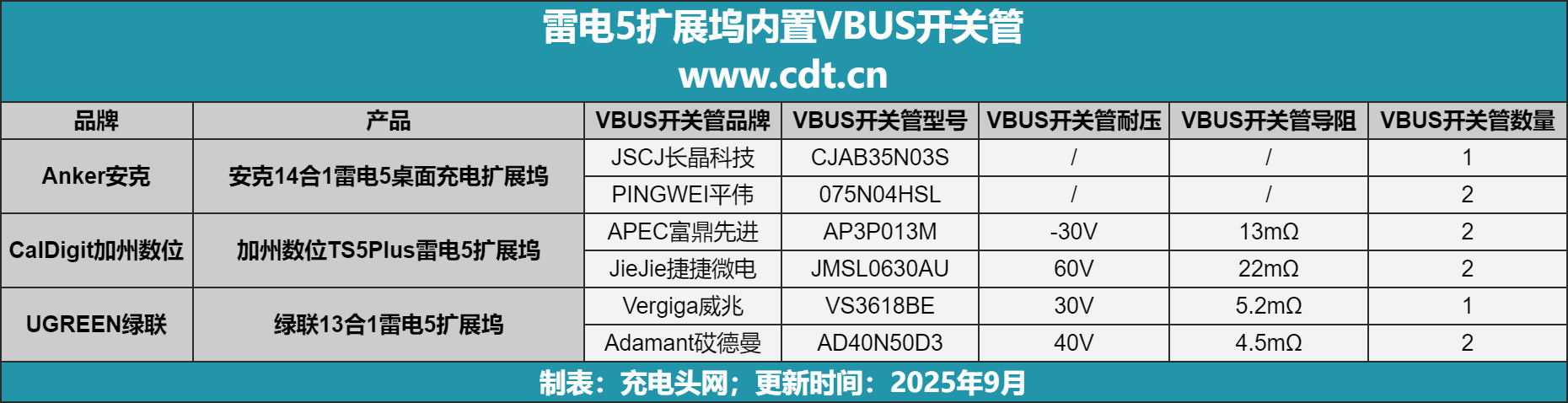

近期我们对多款雷电5扩展坞进行了拆解,并将文中出现的VBUS开关管部分参数汇总至上表,详情请参见下文。

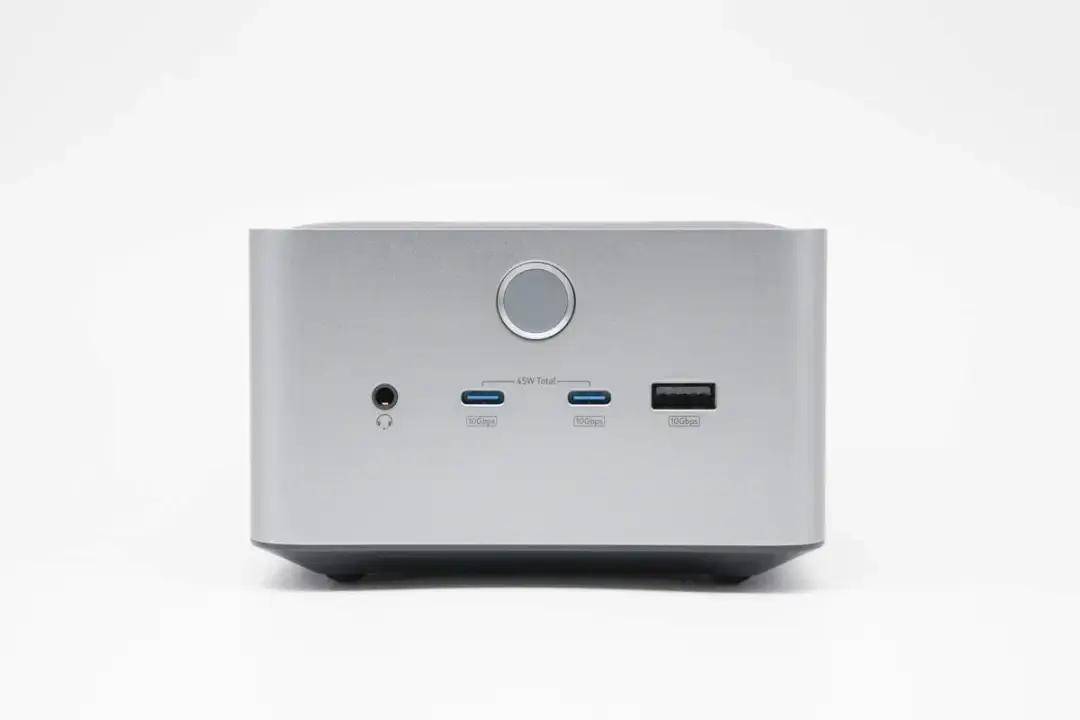

Anker安克14合1雷电5桌面充电扩展坞

安克推出了一款雷电5桌面充电扩展坞,这款扩展坞设有14个接口,具备一个雷电5上行接口和两个雷电5下行接口,单口传输速率80Gbps,双口共享120Gbps。HDMI和DP接口支持8K 60Hz输出,支持三屏异显。

内置VBUS开关管

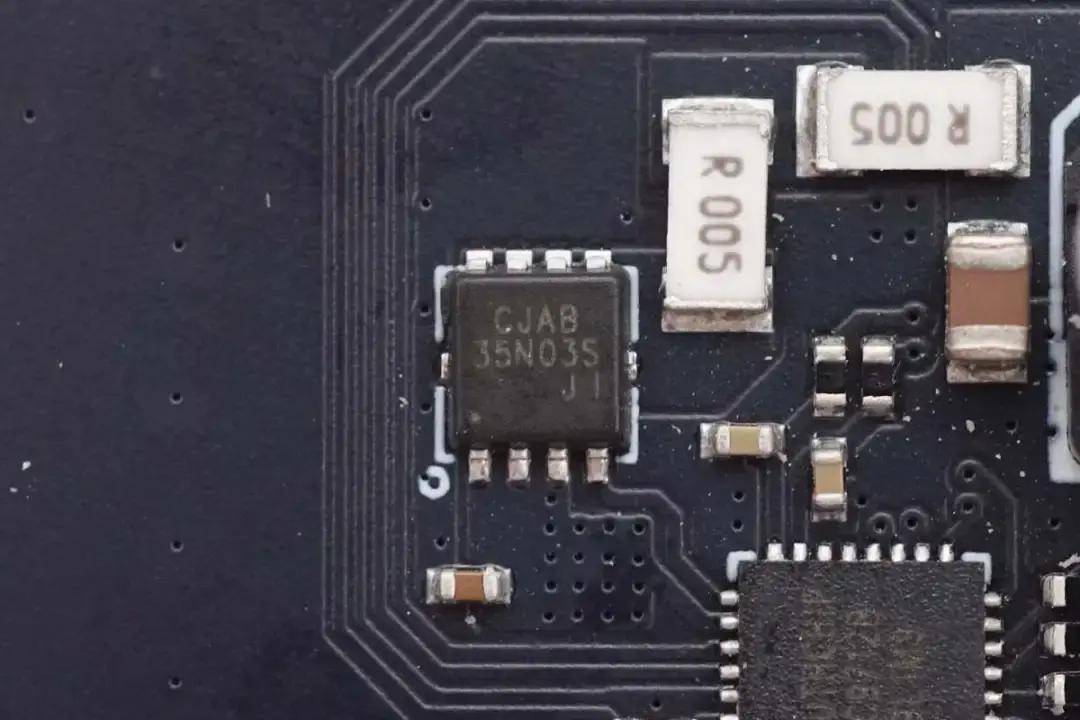

JSCJ长晶科技CJAB35N03S

输出VBUS开关管采用长晶科技CJAB35N03S,与同步降压开关管型号相同。

PINGWEI平伟075N04HSL

VBUS开关管来自平伟,丝印075N04HSL。

相关阅读:

1、拆解报告:安克14合1雷电5桌面充电扩展坞

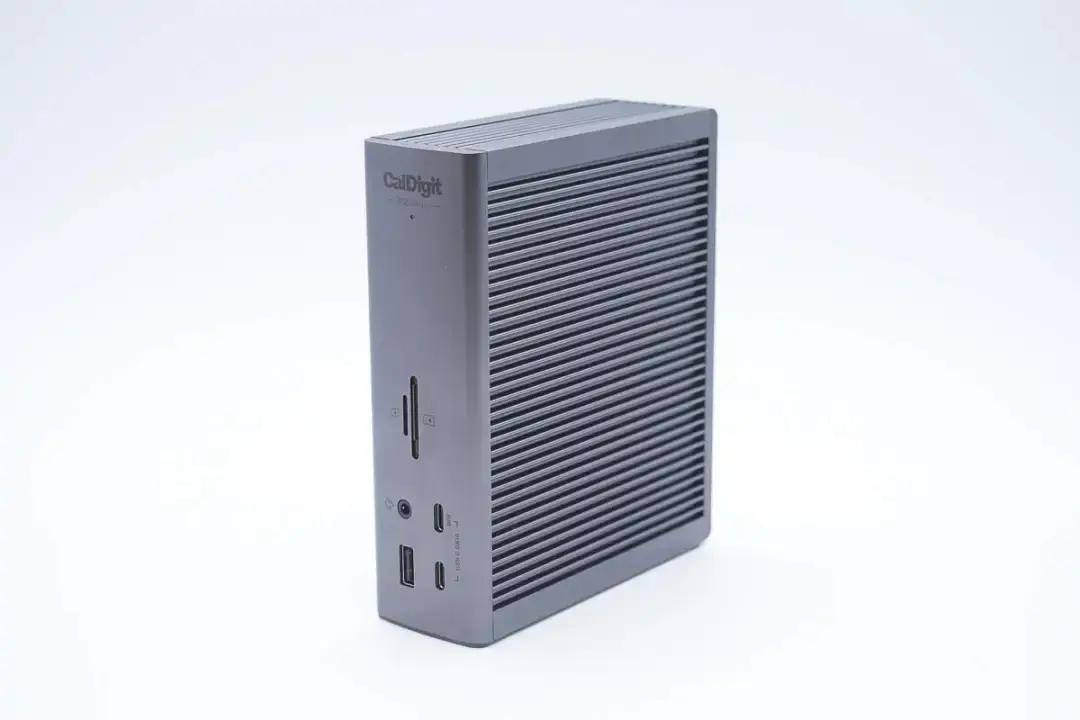

CalDigit加州数位TS5Plus雷电5扩展坞

加州数位推出的TS5Plus雷电5扩展坞,这款扩展坞采用铝合金外壳,配有330W外接电源,机身正面设有USB-C接口,USB-A接口,TF和SD读卡器以及3.5mm接口,机身背面设有雷电5接口,DP2.1接口,万兆网口,USB-C接口,USB-A接口以及音频接口。扩展坞雷电5上行接口具备140W PD3.1快充,雷电5下行接口具备36W快充,机身正面USB-C接口具备36W快充,满足多设备同时充电使用。

内置VBUS开关管

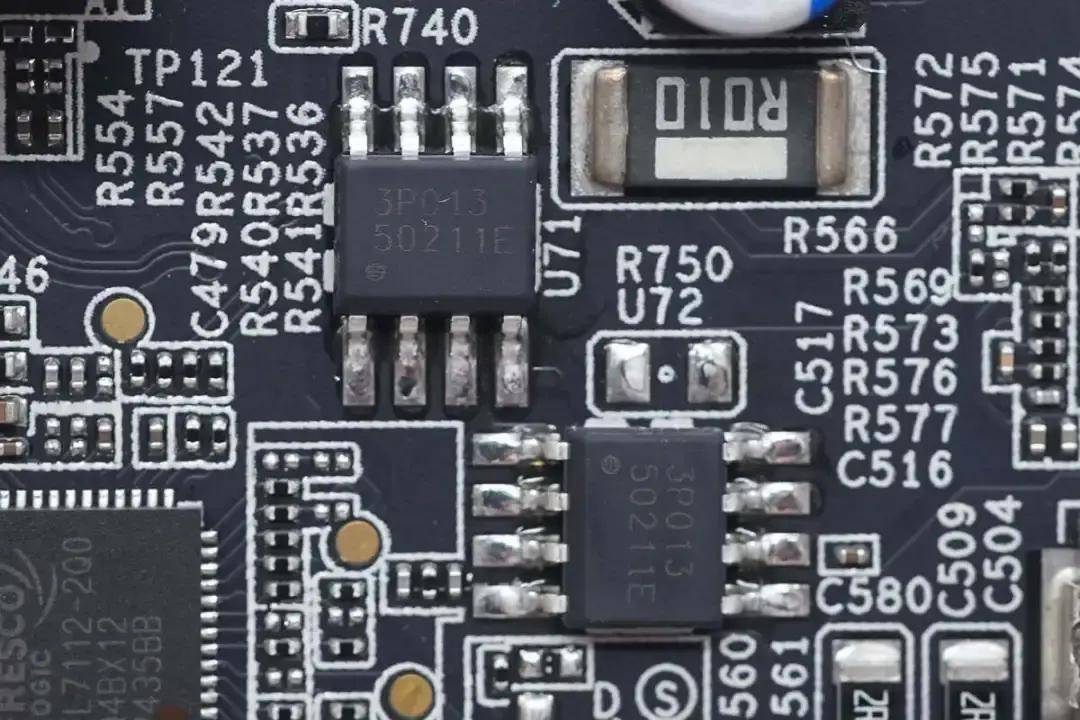

APEC富鼎先进AP3P013M

VBUS开关管来自富鼎先进,型号AP3P013M,PMOS,耐压-30V,导阻13mΩ,采用SOP-8封装。

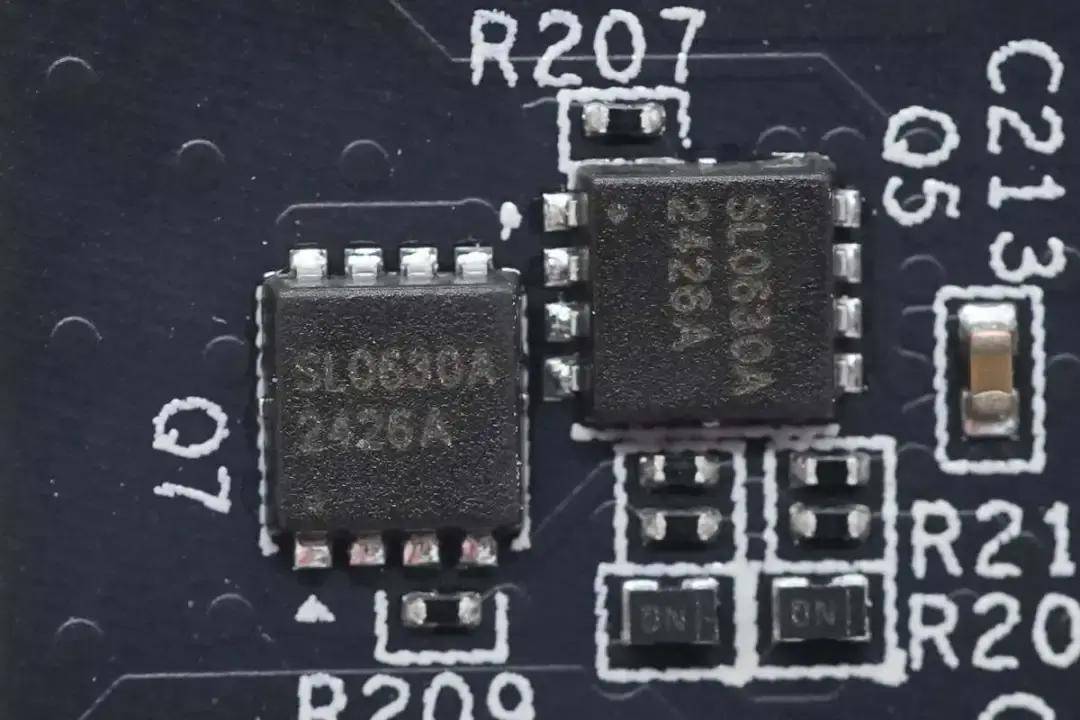

JieJie捷捷微电JMSL0630AU

VBUS开关管来自捷捷微电,型号JMSL0630AU,NMOS,耐压60V,导阻22mΩ,采用PDFN3*3-8L封装。

相关阅读:

1、拆解报告:CalDigit加州数位TS5Plus雷电5扩展坞

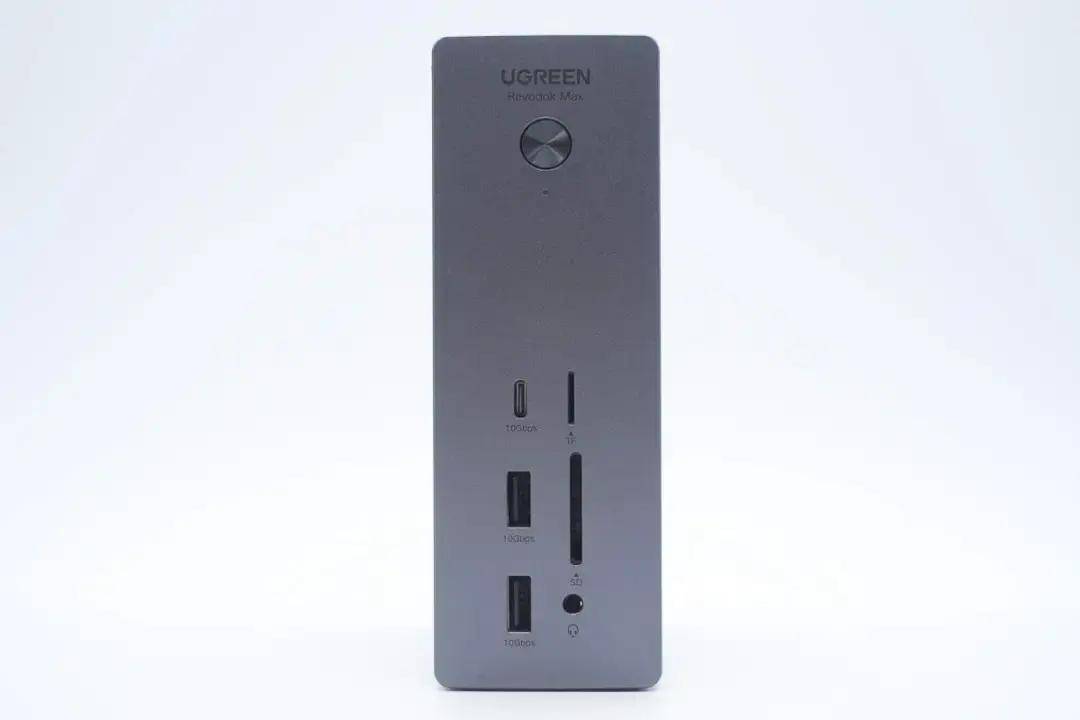

UGREEN绿联13合1雷电5扩展坞

绿联雷电5桌面充电扩展坞采用铝合金外壳,通过外接电源连接供电。扩展坞机身前端设有USB-C和USB-A接口以及SD和TF卡槽,便于连接常用设备。机身后端设有雷电5接口和网线接口,以及USB-A接口,方便连接不常插拔的设备。

内置VBUS开关管

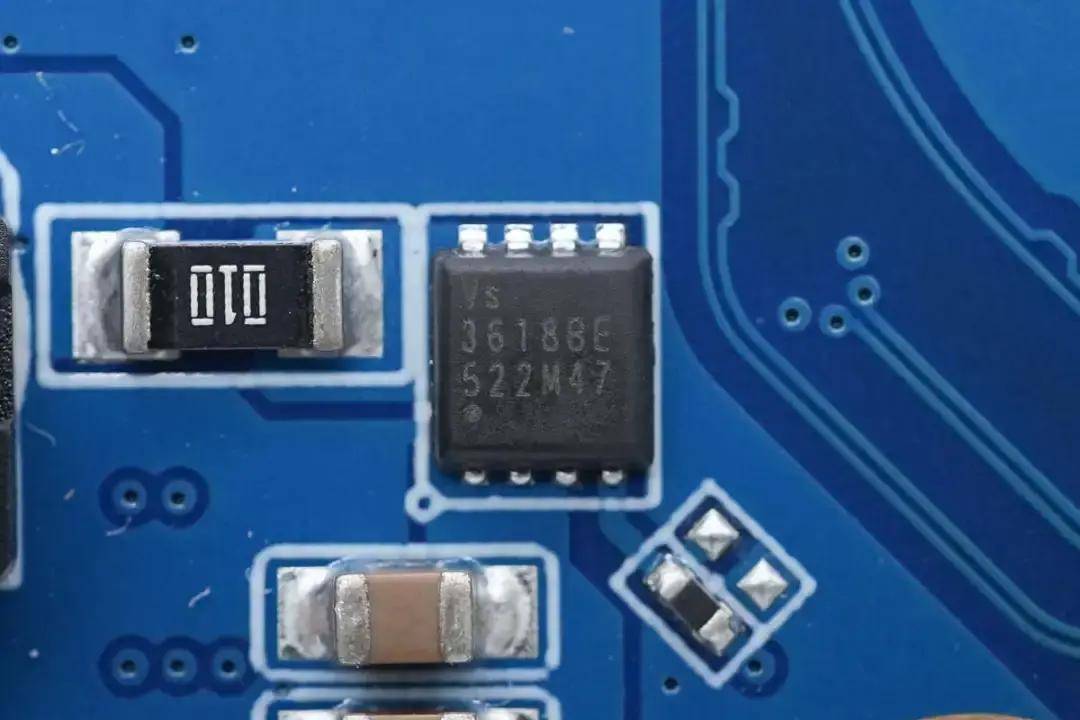

Vergiga威兆VS3618BE

VBUS开关管采用威兆半导体VS3618BE,NMOS,耐压30V,导阻5.2mΩ,采用PDFN3333封装。

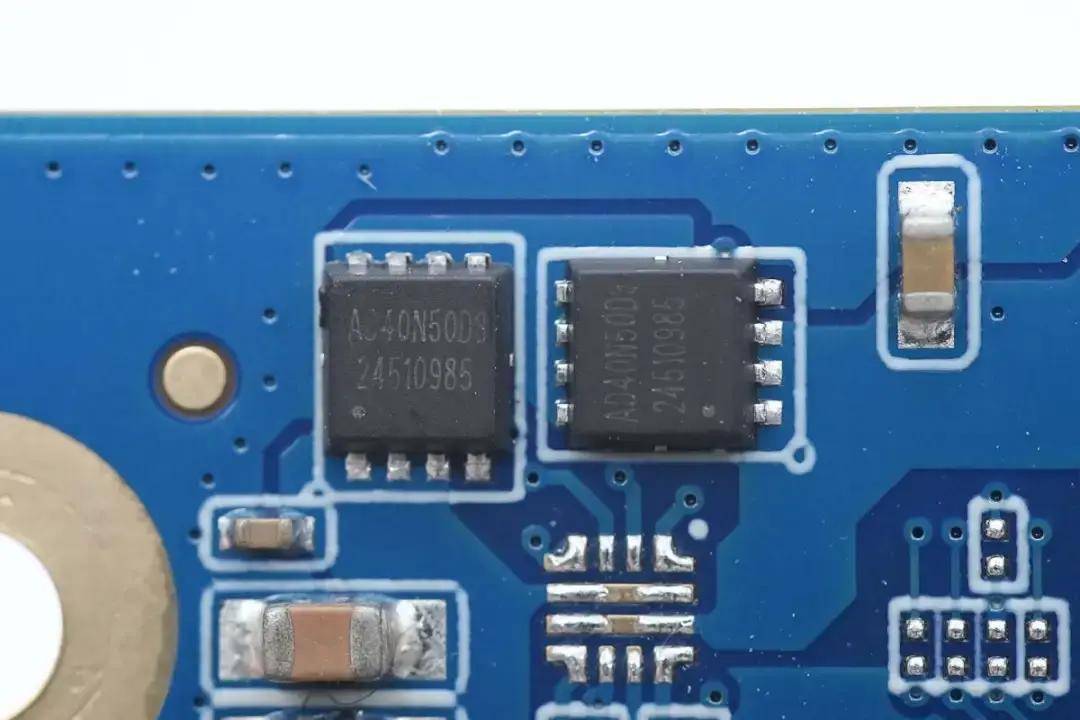

Adamant砹德曼AD40N50D3

用于雷电5上行接口的VBUS开关管来自砹德曼,型号AD40N50D3,NMOS,导阻4.5mΩ,耐压40V,采用PPAK3*3封装。

相关阅读:

1、拆解报告:绿联13合1雷电5扩展坞

充电头网总结

通过拆解多款雷电5扩展坞可以看到,各品牌在VBUS开关管的选型上存在差异,但整体方向趋于采用低导阻、小封装的MOS器件。文中三家不同品牌则根据接口功率需求与成本定位,选择适合的器件方案。整体来看,VBUS器件的选型应该更注重稳定性,以满足扩展坞用户高速数据传输和高功率供电需求。
