前言

相比传统快充产品,超薄快充以纤薄轻巧为核心卖点,更加契合用户对轻量化、便携化出行的需求。但超薄快充并不仅仅是外观上的变动,其内部结构也面临更高的设计门槛。尤其是在厚度大幅缩减的前提下,其内置电容要在有限空间内兼顾容量、耐压与寿命。因此,如何在超薄形态下实现稳定可靠的电容配置,是影响整机性能与寿命的核心因素。

为帮助读者更直观地了解超薄快充的高压电容选型,充电头网对多款超薄快充进行了系统化拆解与对比,从高压电容的选择展开分析,为读者朋友揭示在超薄快充的设计趋势。

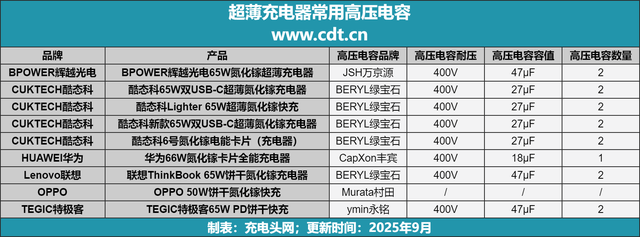

超薄充电器常用高压电容

文中出现的高压电容如上表所示,详情请参见下文。

BPOWER辉越光电65W氮化镓超薄充电器

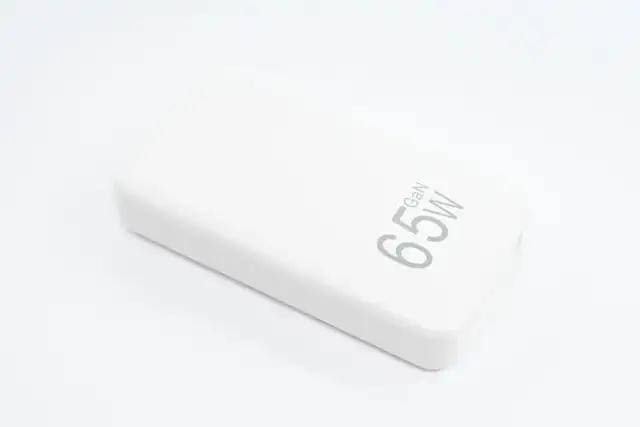

辉越光电推出的这款氮化镓超薄充电器可以满足消费者对饼干类充电器需求,成品三围仅90*49*18mm,搭配折叠插脚,小巧便携。此外不仅支持100-240V全球宽电压输入,而且最大输出功率65W已经可以满足轻薄笔记本快充需求,性能实用。

内置高压电容

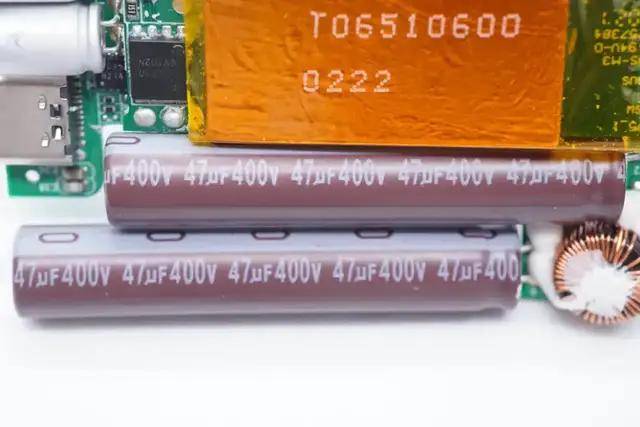

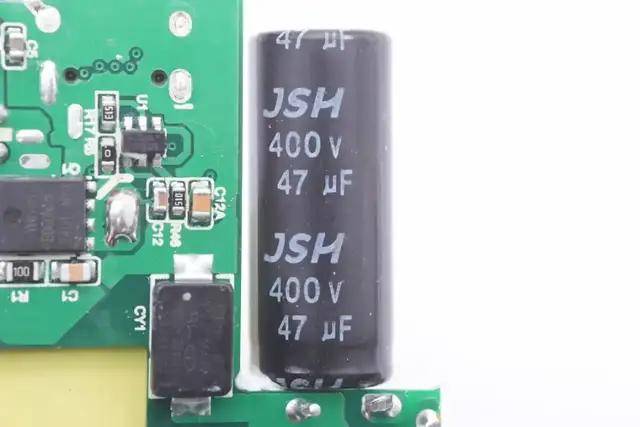

JSH万京源400V 47μF

电容来自JSH万京源,规格均为400V 47μF。

相关阅读:

1、拆解报告:辉越光电65W氮化镓超薄充电器

CUKTECH酷态科65W双USB-C超薄氮化镓充电器

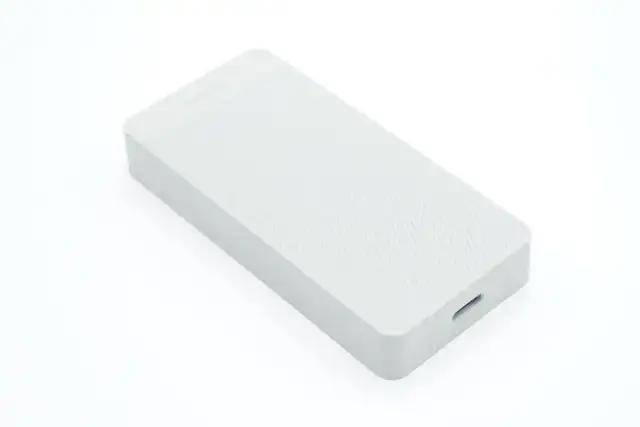

酷科双口65W氮化镓充电器延续了Lighter系列充电器的轻薄小体积风格,采用折叠插脚,方便收纳。并具备双USB-C口,可同时为两台设备供电。充电器支持PD3.0,PPS,QC3.0和AFC快充协议,可满足笔记本电脑供电和手机快充使用。

内置高压电容

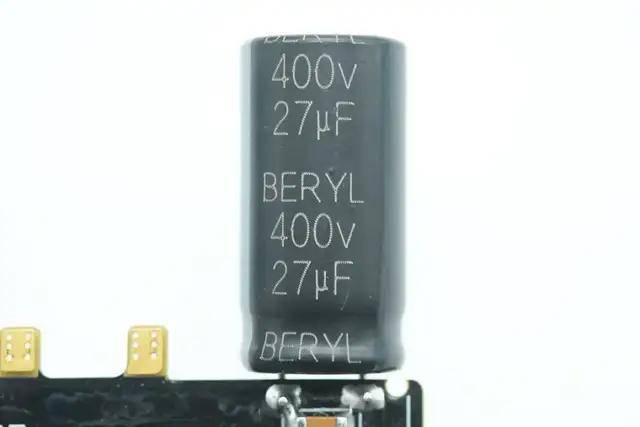

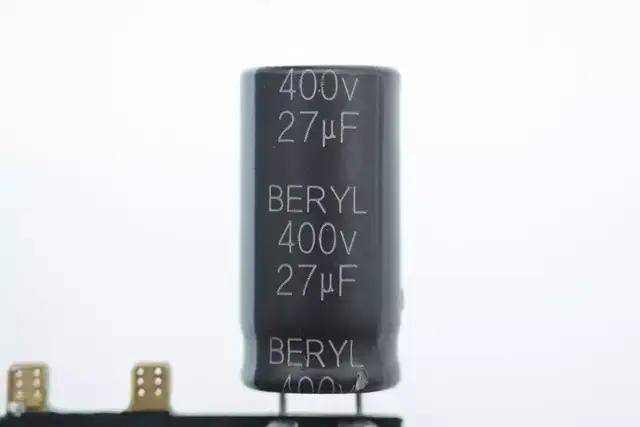

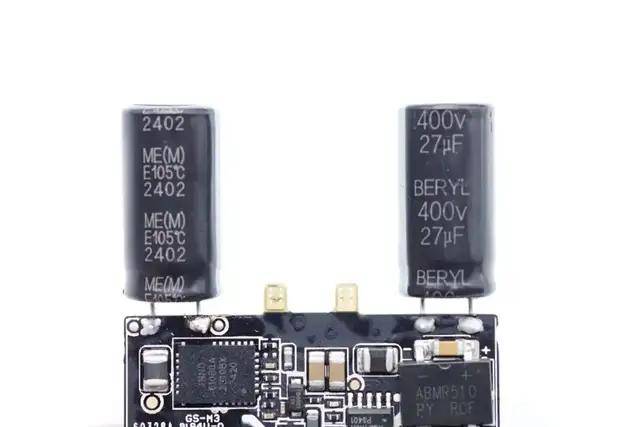

BERYL绿宝石400V 27μF

两颗电解电容均来自BERYL绿宝石,规格都是400V 27μF。

相关阅读:

1、拆解报告:CukTech酷科65W双USB-C超薄氮化镓充电器

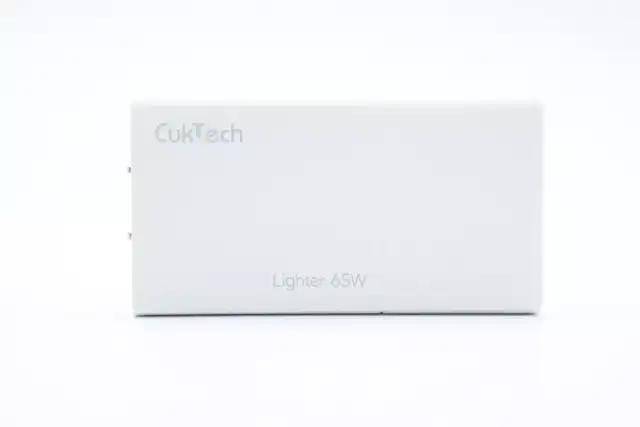

CUKTECH酷态科Lighter 65W超薄氮化镓快充

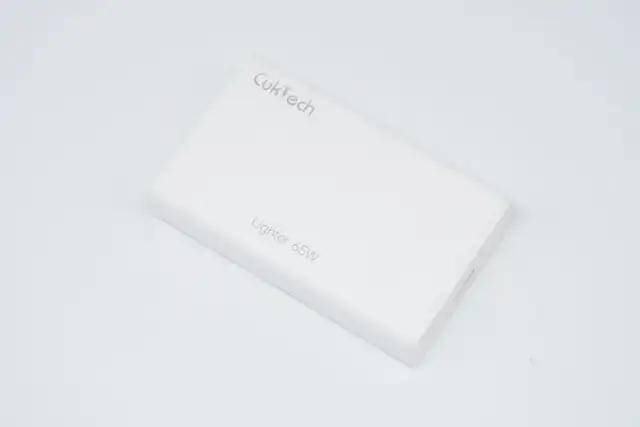

这款65W超薄充电器不仅基于氮化镓黑科技设计,而且做得和饼干般小巧扁平,加上配备可折叠插脚,十分适合经常商务出行人士使用。充电器支持QC2.0/3.0、AFC、FCP、PD3.0快充协议,具备5-20V齐全电压档位,满足笔记本电脑充电需求,对移动电源充电也是非常合适的。

内置高压电容

BERYL绿宝石400V 27μF

两颗电解电容均来自BERYL绿宝石,规格都是400V 27μF。

相关阅读:

1、平面变压器和主板合二为一,拆解酷科Lighter 65W超薄氮化镓快充

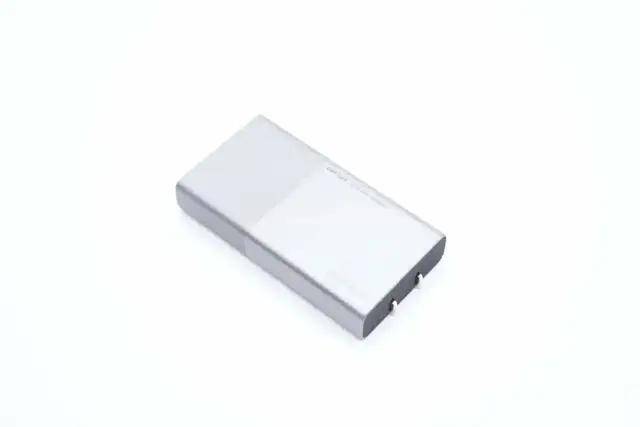

CUKTECH酷态科新款65W双USB-C超薄氮化镓充电器

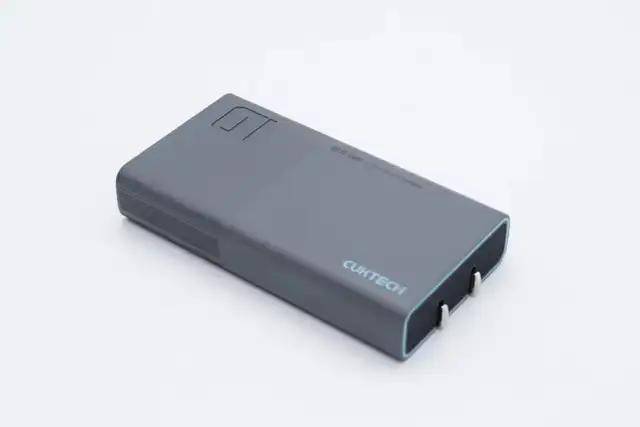

CUKTECH新款65W超薄氮化镓充电器外壳喷涂银灰色金属漆,整体看去更加精致有档次。产品有小巧便携以及配置双USB接口等优点,相较老款在输入输出参数上有了些变化,仅支持200-240V~50Hz输入,其次双口输出策略改为支持39W+18W或45W+10W,以满足大小不同设备随机组合同时充电需求。

内置高压电容

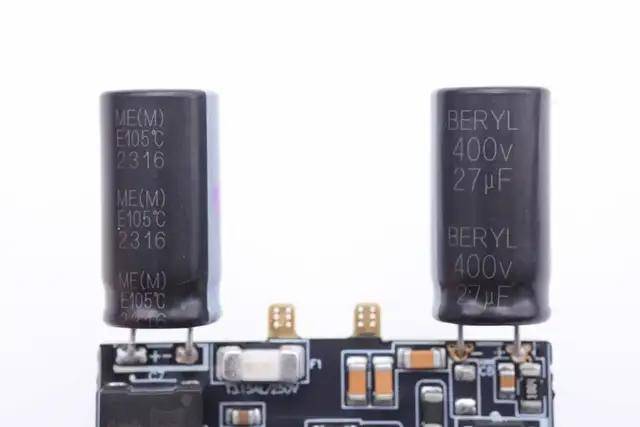

BERYL绿宝石400V 27μF

两颗电解电容均来自BERYL绿宝石,规格都是400V 27μF。

相关阅读:

1、拆解报告:CUKTECH新款65W双USB-C超薄氮化镓充电器

CUKTECH酷态科6号氮化镓电能卡片(充电器)

酷态科6号氮化镓电能卡片(充电器)色调深邃质感很足,产品有小巧便携以及配置双USB接口等优点。新款不仅65W PD快充满足笔记本电脑、平板、手机等设备日常充电需求。调整仅支持200-240V电压输入这一短板以及新增支持22.5W SCP快充,更是进一步提升用户使用体验。

内置高压电容

BERYL绿宝石400V 27μF

两颗电解电容均来自BERYL绿宝石,规格都是400V 27μF。

相关阅读:

1、拆解报告:CUKTECH酷态科6号氮化镓电能卡片(充电器)

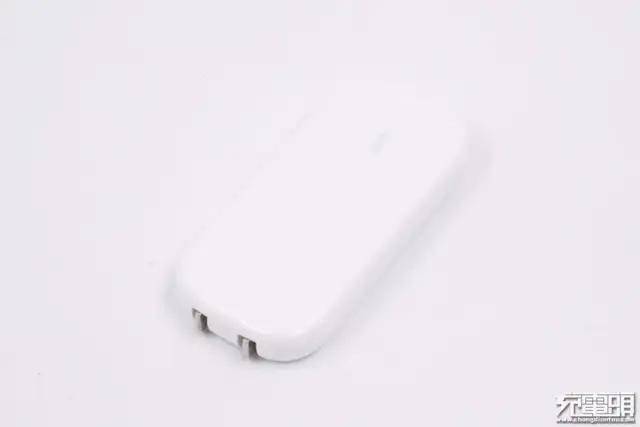

HUAWEI华为66W氮化镓卡片全能充电器

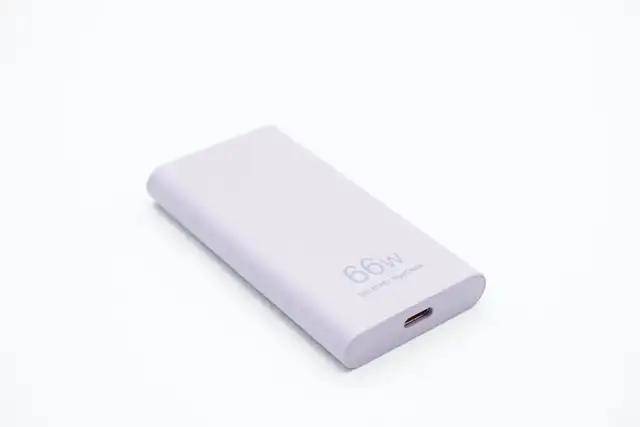

华为卡片全能充电器为单USB-C口设计,折叠插脚的设计,十分小巧便携。这款充电器支持66W华为SCP超级快充,支持65W PD快充和UFCS融合快充,支持手机和笔记本电脑充电使用,实用性更上一层楼。并且附赠一条一米长充电线,满足大多数场景的使用需求。

内置高压电容

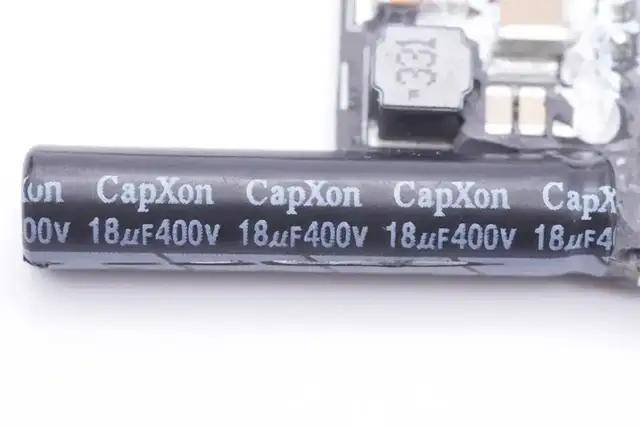

CapXon丰宾400V 18μF

高压滤波电容来自丰宾,规格为18μF400V,TH系列,125℃耐热。

相关阅读:

1、拆解报告:华为66W氮化镓卡片全能充电器

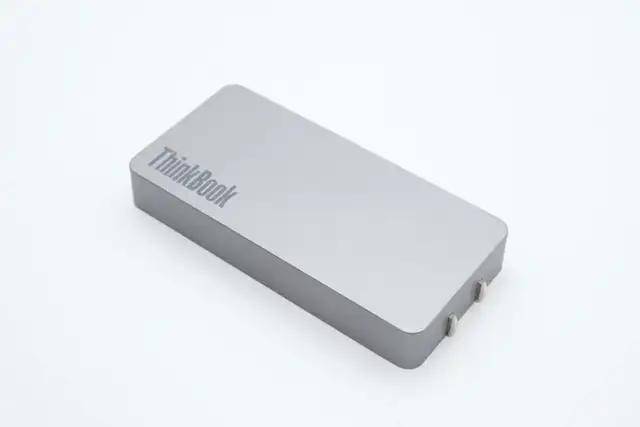

Lenovo联想ThinkBook 65W饼干氮化镓充电器

联想ThinkBook 65W饼干氮化镓充电器采用超薄设计,充电器内置平面变压器和笔形电容,配合折叠插脚和镂空设计,厚度仅为12.8mm,非常便于携带。充电器为单USB-C接口设计,支持65W PD快充输出和5-21V3A PPS快充,满足手机和电脑的快充需求,实用性拉满。

内置高压电容

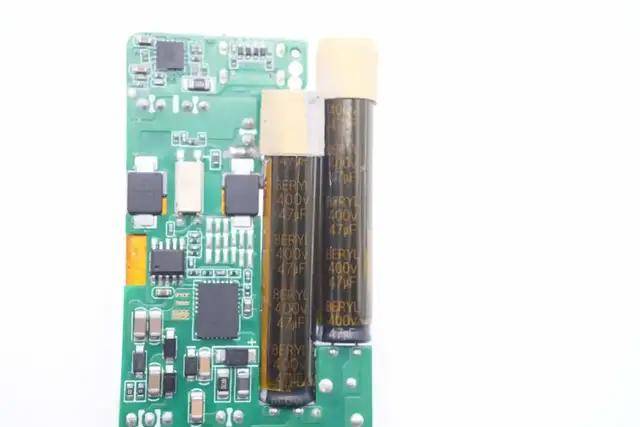

BERYL绿宝石400V 47μF

两颗高压滤波电容来自BERYL绿宝石,规格为400V 47μF,两颗电容容量为94μF。

相关阅读:

1、拆解报告:联想ThinkBook 65W饼干氮化镓充电器

OPPO 50W饼干氮化镓快充

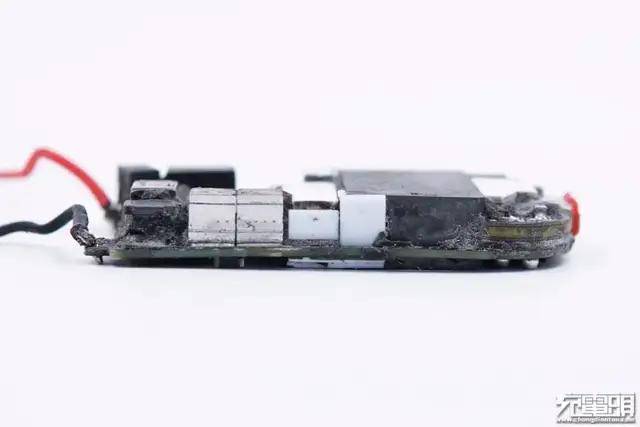

OPPO新一代50W超闪饼干充电器是业界首款采用无电解电容设计的氮化镓快充适配器产品,消除了电解电容、硅桥、压敏电阻等硬伤,改善耐高温性能和使用寿命;同时通过纳微的GaNFast功率芯片将氮化镓的高效率和高密度特性发挥到到了极致。此外,这款充电器首创的脉冲充电使充电器工作更快更加稳定。

内置高压电容

Murata村田高压MLCC

初级采用的滤波电容是村田Murata KRM高压MLCC系列,金属端子将两个电容并联提高容量,采用村田这种金属端子的高压MLCC滤波电容,既可以抑制噪声,又可以提高机械强度减少失效。

相关阅读:

1、仅10mm薄:OPPO 50W饼干氮化镓快充拆解

TEGIC特极客65W PD饼干快充

专注于极致充电性能的TEGIC特极客推出了一款超薄的氮化镓充电器,仅12.74mm的厚度,支持65W的输出功率,相比传统只能私有协议输出标称功率的饼干充电器,65W通用协议的支持凸显竞争力。

内置高压电容

ymin永铭400V 47μF

两颗滤波电容来自永铭,KCX系列大容量、小型化高压滤波电解电容,47μF 400V。永铭KCX电解电容具有低漏电流、高纹波电流、低阻抗和抗雷击优势,满足氮化镓USB PD快充高功率密度的设计要求。

相关阅读:

1、仅12.5mm厚,65W PD饼干快充新纪录,特极客超薄氮化镓充电器拆解

充电头网总结

现阶段仅有部分厂商,例如OPPO的50W饼干快充,创新性采用了价格昂贵的高压MLCC,实现了极致轻薄化设计,但这一方案带来的额外成本也让产品售价更为高昂。因此,市场上多数超薄快充最终还是选用电解电容实现高压滤波。综合来看,当前超薄快充的电容为兼顾了成本、性能与量产可行性以及售价,高压滤波电容依然以传统电解电容为主流方案。
