MOS全集成,满足30W以内的升降压充电IC
创始人
2025-09-29 14:34:40
0次

在蓝牙音箱、电子烟、对讲机及锂电池包等低压锂电设备的研发过程中,如何实现不同节数电池的灵活适配、保障充电安全稳定,同时平衡充电效率与场景兼容性,是工程师常需面对的核心需求。针对这类需求, IU5180C、IU5186C、IU5200D 三款升降压充电管理 IC,基于统一的高集成架构,又各有技术侧重,为不同研发场景提供适配方案。

三款升降压充电管理 IC均采用全集成设计,内置 4 开关 MOSFET、输入与充电电流感应电路及环路补偿模块,减少外围器件搭配的复杂度;具备 30V OVP(过压保护)功能,BAT 端耐压达 30V,同时支持过温保护、输出短路保护,搭配输入欠压保护与充电超时保护(TC 阶段 2 小时、CC/CV 阶段 20 小时),构建多维度安全防护体系;充电电流最大可达 3A,且可通过外部电阻灵活调节,适配不同充电速度需求,同时兼容 1~4 节锂离子 / 锂聚合物电池与 1~5 节磷酸铁锂电池,覆盖多数低压锂电应用场景,升降压架构则打破输入电压限制,适配更多电源环境。

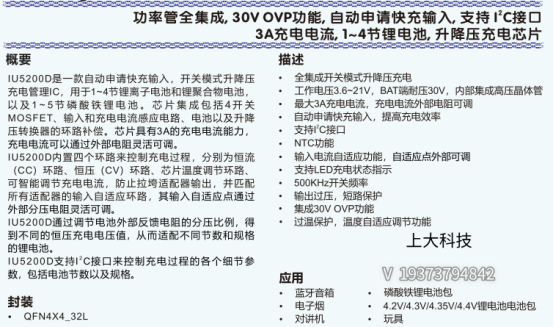

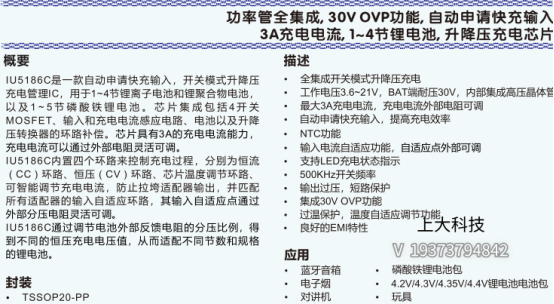

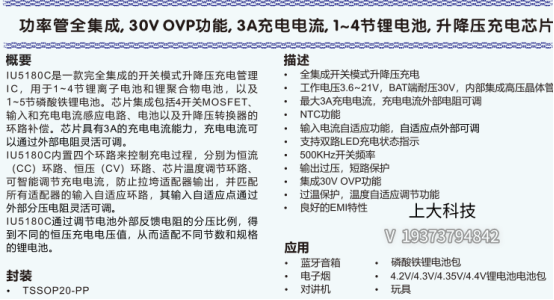

具体来看,IU5180C 侧重基础充电管理的可靠性,内置恒流(CC)、恒压(CV)、温度调节及输入自适应四路环路,输入自适应点可通过外部分压电阻调节,能智能匹配适配器能力,避免拉垮输出;IU5186C 在 IU5180C 基础上增加自动快充申请功能,可通过 DP/DM 接口申请 12V(适配器无 12V 则申请 9V)输入,申请不成功时自动切换 5V 充电,进一步提升充电效率;IU5200D 则强化智能调控能力,搭载 I²C 接口,支持 JEITA 充电规范,可精细化调节充电电流、浮充电压、充电终止电流等参数,同时能实时反馈系统状态(如充电阶段、保护触发情况),还支持 NTC 温度检测的多档位阈值设置,适配对调控精度要求更高的智能设备研发。

无论是追求基础充电管理的稳定性,还是需要提升充电效率,或是对参数调控有精细化需求,这三款升降压充电管理 IC均可基于自身技术特性,为低压锂电设备研发提供针对性的充电管理解决方案。

一 IU5180的应用信息

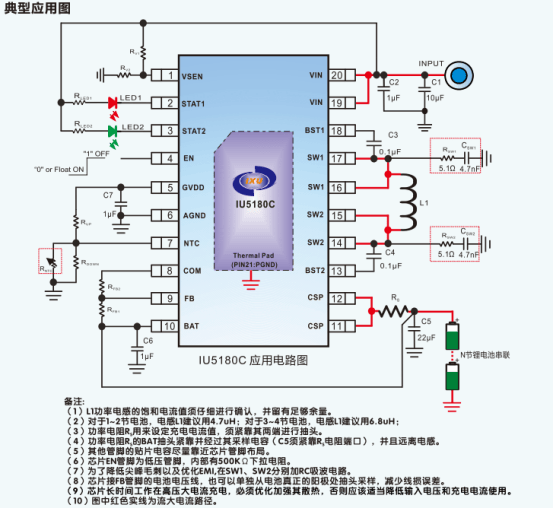

1 典型应用信息

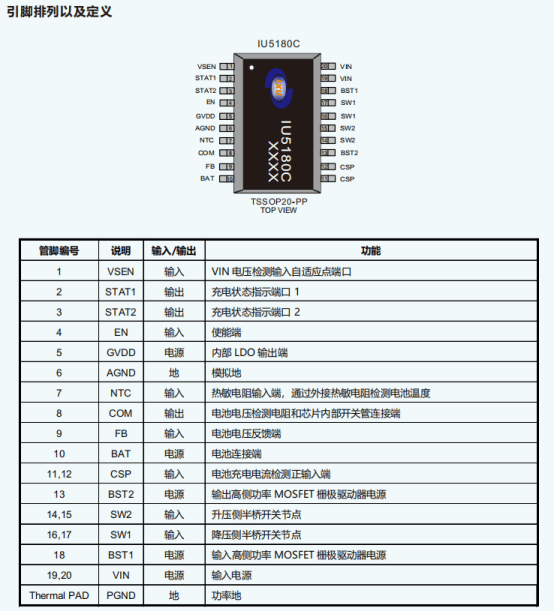

2 引脚排列及定义

二 IU5186的应用信息

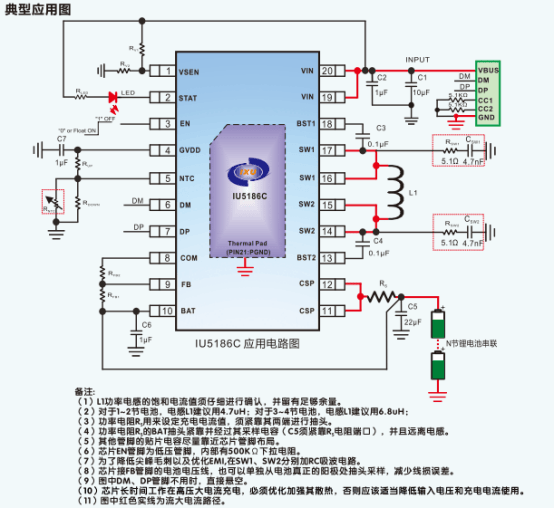

1 典型应用图

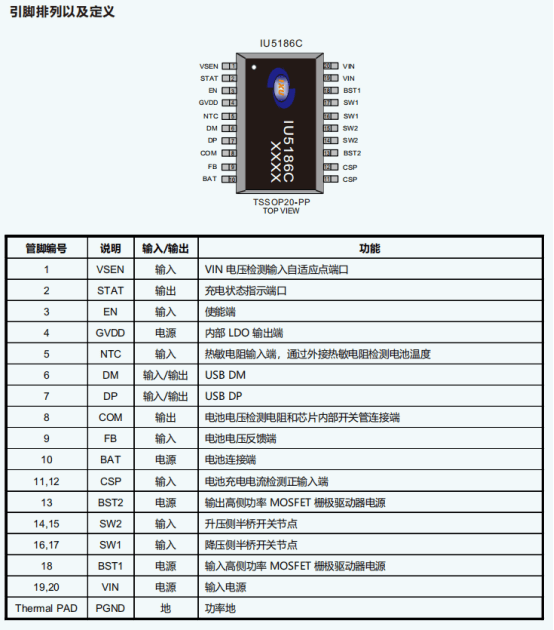

2 引脚排列及定义

三 IU5200的应用信息

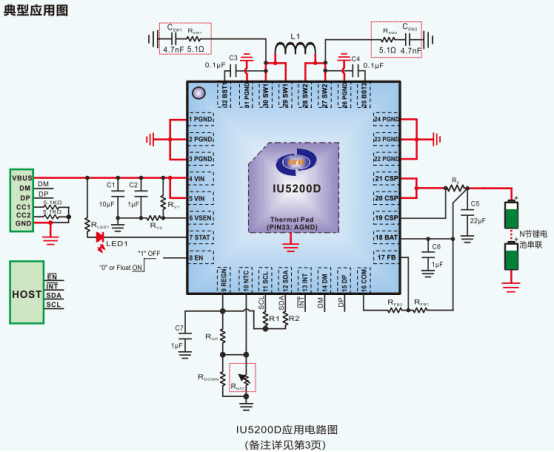

1 典型应用图

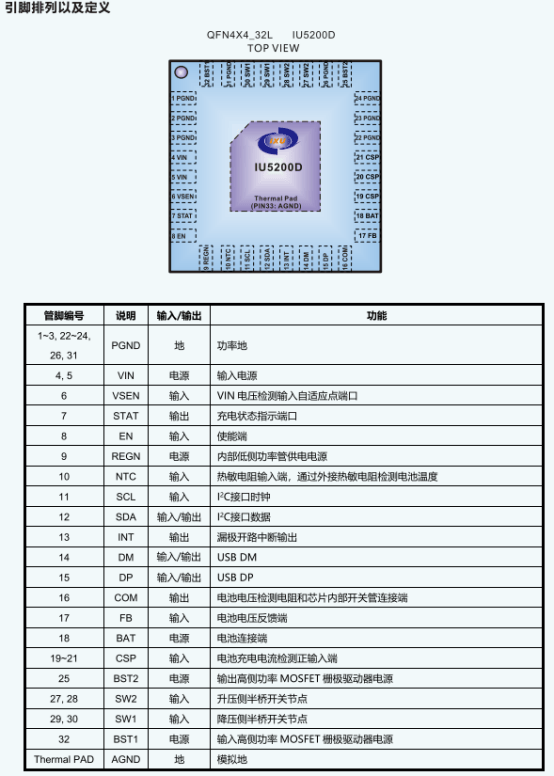

2 引脚排列及定义
