RIGOL普源DS70000系列示波器在高速数字设计中的应用
创始人
2025-09-29 14:34:22
0次

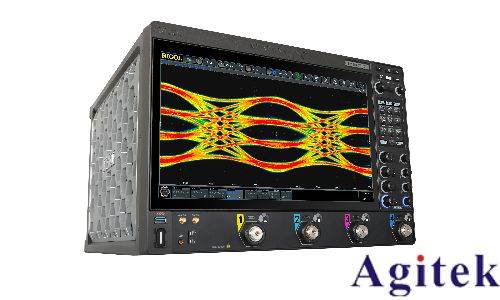

在高速数字系统设计领域,信号完整性、协议一致性及复杂调制分析是工程师面临的核心挑战。RIGOL普源DS70000系列示波器凭借其卓越的技术性能与人性化设计,为高速数字电路调试、通信协议验证及量子计算等前沿应用提供了全面解决方案。

一、精准捕捉高频信号,保障信号完整性

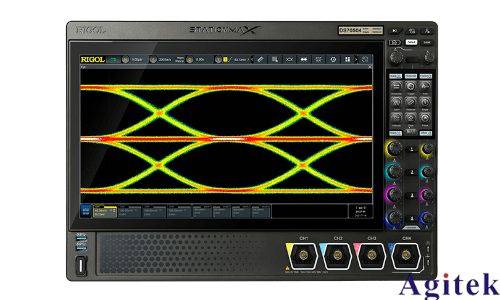

DS70000系列最高支持5GHz带宽与20GSa/s实时采样率,可完整捕获PCIe 5.0、USB 3.2等高速接口的复杂波形。其16位垂直分辨率与低至1mVrms的垂直噪声,能够准确解析毫米波信号及微弱差分信号,结合长达2Gpts的存储深度,支持长时间信号观测与异常捕获。例如,在测试SerDes链路时,示波器可通过实时眼图分析量化抖动与噪声容限,定位信号失真根源。

二、多维分析能力,加速协议调试

该系列示波器内置硬件加速的1万次/s FFT模块,实时频谱显示功能可直观分析信号频谱特性与干扰源。针对高速通信协议,支持3GPP、PCIe、MIPI等协议解码,自动提取物理层参数(EVM、频偏)并生成合规报告。此外,多通道同步功能配合模板触发,可精准捕获多路信号的时序偏差,助力Massive MIMO天线阵列的相位一致性测试。

三、智能化设计,提升测试效率

DS70000系列配备15.6英寸高清触控屏,支持多窗口分屏显示与自定义快捷菜单,简化操作流程。光电编码旋钮与电子标牌设计,不仅大幅提升机械可靠性,还可通过电子标签实时显示仪器参数,避免资产信息混淆。配合Python、LabVIEW接口,用户可快速构建自动化测试系统,降低重复测试成本。

四、前沿应用拓展,赋能技术突破

在量子计算领域,DS70000凭借高精度采样与低相位噪声特性,成为超导量子比特操控信号调试的关键工具。例如,某研究团队利用其4GHz带宽捕获10ns级脉冲信号,通过模板触发筛选合规波形,显著提升测试效率。此外,该示波器在6G毫米波通信、卫星互联网等领域的信号分析中亦展现突出性能。

作为国产高端示波器的代表,DS70000系列以高性能、高性价比及本地化服务优势,正逐步打破进口设备垄断,成为高速数字设计领域不可或缺的测试工具。未来,随着更高带宽与AI分析功能的持续升级,其应用潜力将进一步释放。
