安克、加州数位、绿联雷电5扩展坞内部固态电容选型分析
创始人
2025-09-29 11:36:58
0次

前言

轻薄笔记本的出现无疑为现代办公与差旅带来了极大便利。早在2015年,苹果便推出了仅配备一个USB-C接口的MacBook,引领了超薄笔记本的潮流。此后,众多知名笔电品牌也纷纷跟进,陆续推出了各具特色的轻薄本产品。然而,随着机身日益轻薄化,接口数量随之大幅缩减,这在外设连接上为用户带来了不少困扰。对于需要外接多显示器、高速数据传输及多种外设的用户而言,单一的USB-C接口往往难以胜任,尤其在商务演示或办公场景中,连接显示器以及高速数据传输的需求频频受限。

在这一背景下,雷电5扩展坞应运而生。器能够显著扩展笔记本的连接能力,还在多显示输出、带宽利用率以及供电方面展现出全新优势,为轻薄本用户提供了全方位的解决方案。同时,我们也对多款雷电5扩展坞进行了深度拆解,进一步探究其电容选型趋势。

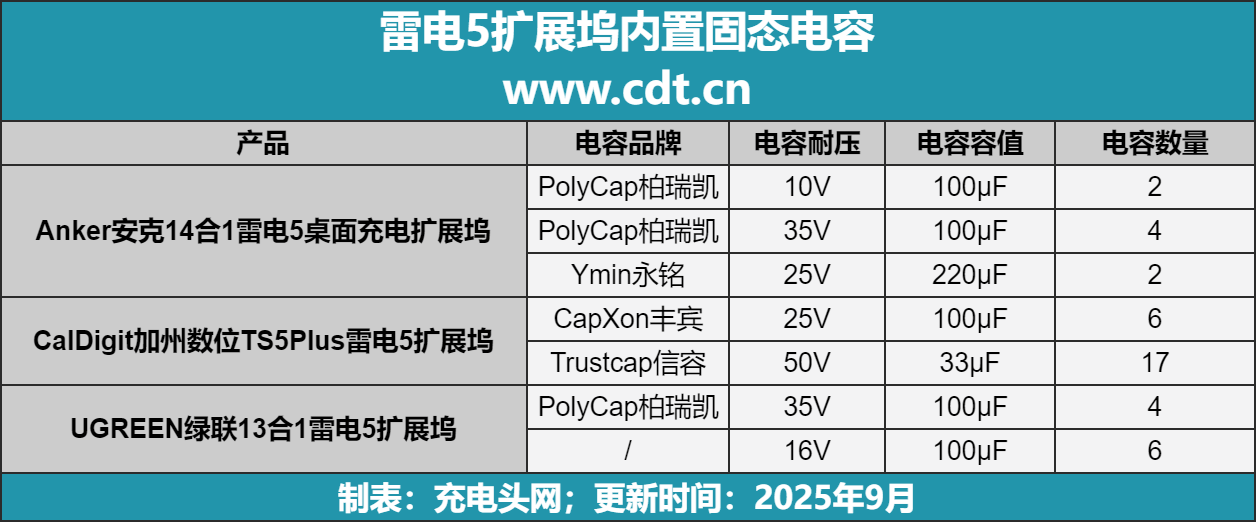

雷电5扩展坞内置固态电容

文中出现的固态电容如上表所示,详情请参见下文。

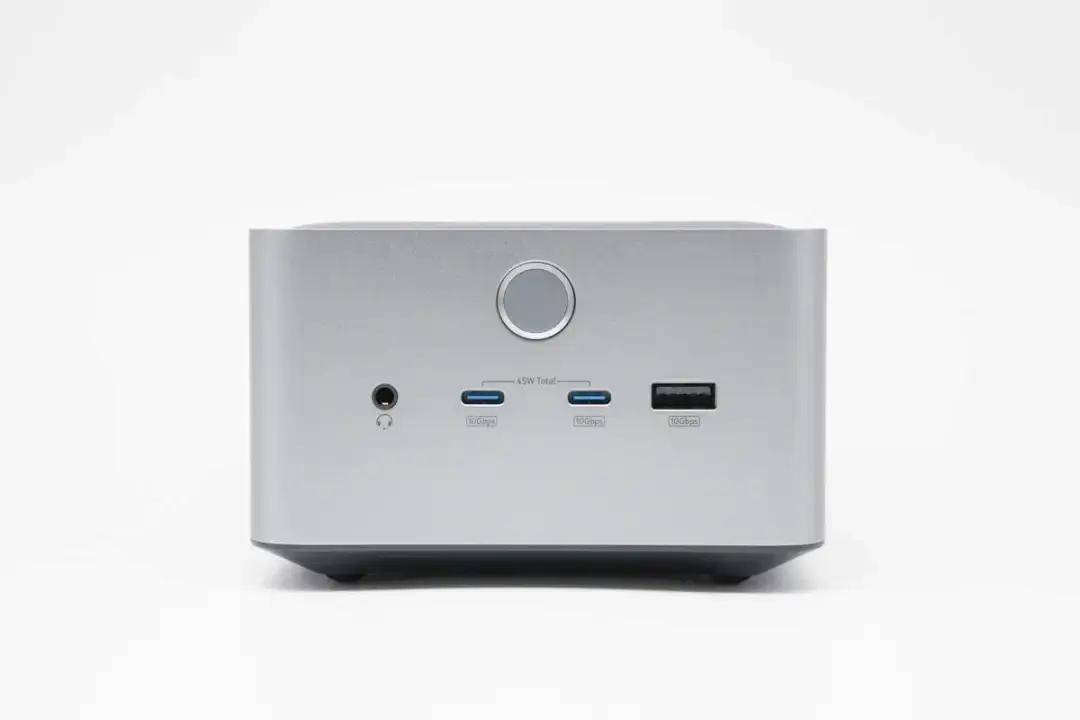

Anker安克14合1雷电5桌面充电扩展坞

安克推出了一款雷电5桌面充电扩展坞,这款扩展坞设有14个接口,具备一个雷电5上行接口和两个雷电5下行接口,单口传输速率80Gbps,双口共享120Gbps。HDMI和DP接口支持8K 60Hz输出,支持三屏异显。

内置固态电容

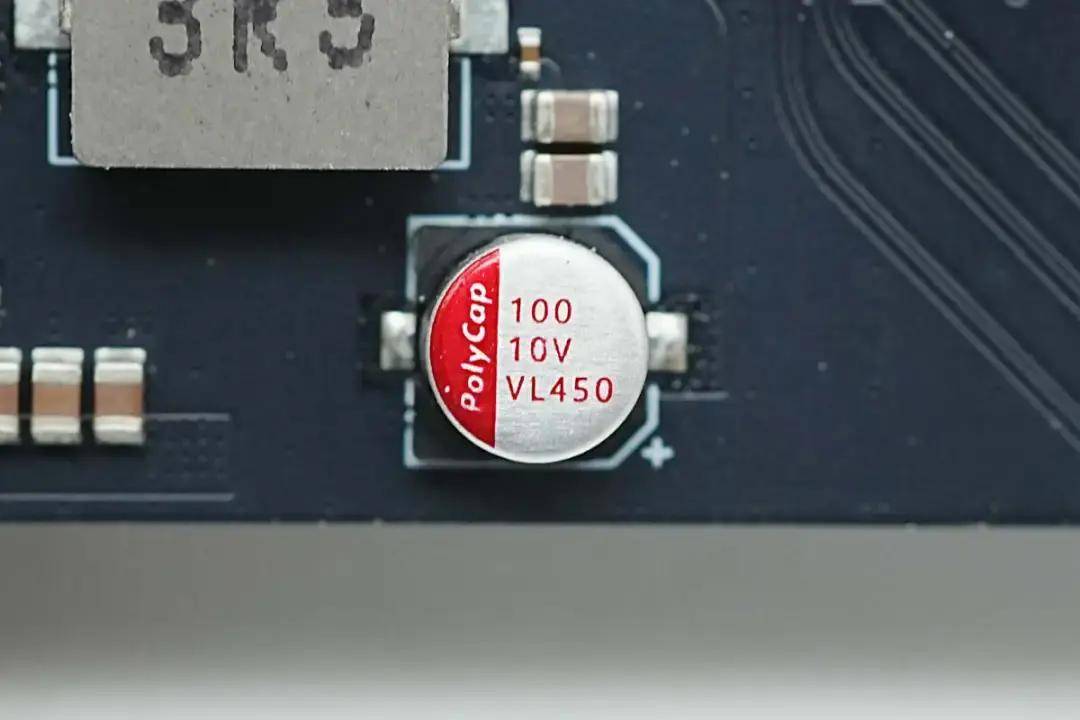

PolyCap柏瑞凯10V 100μF

滤波电容来自柏瑞凯,为VL系列长寿命固态电容,规格为100μF10V。

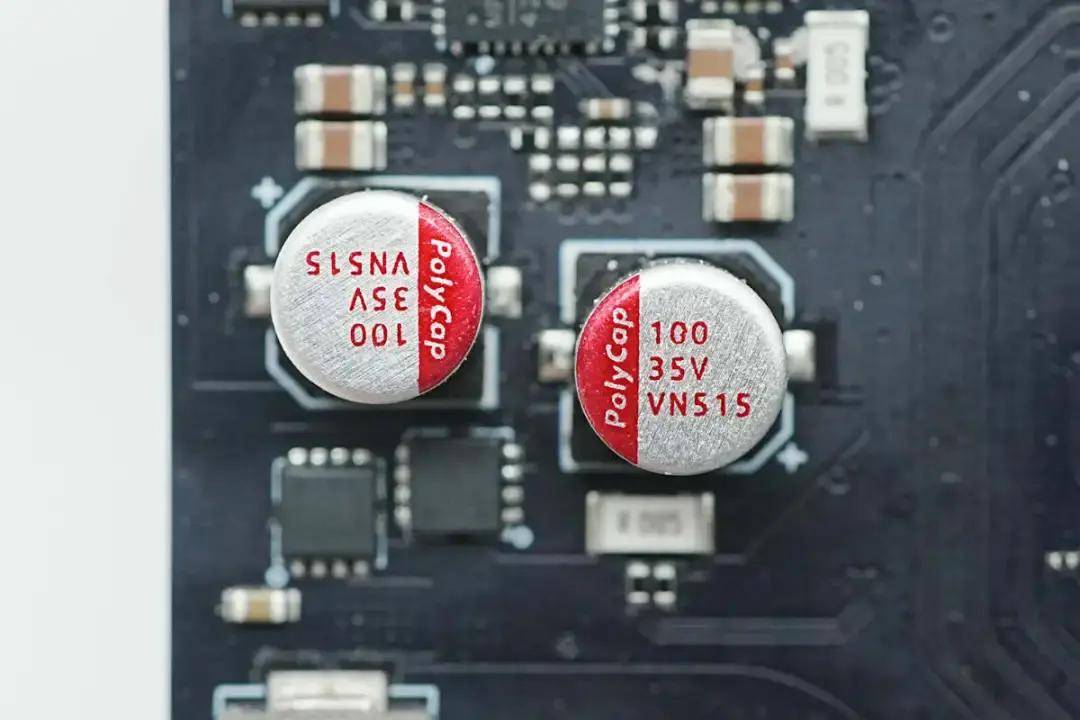

PolyCap柏瑞凯35V 100μF

滤波电容来自柏瑞凯,为VN系列小型化产品,规格为100μF35V,两颗分别用于输出和输出滤波。

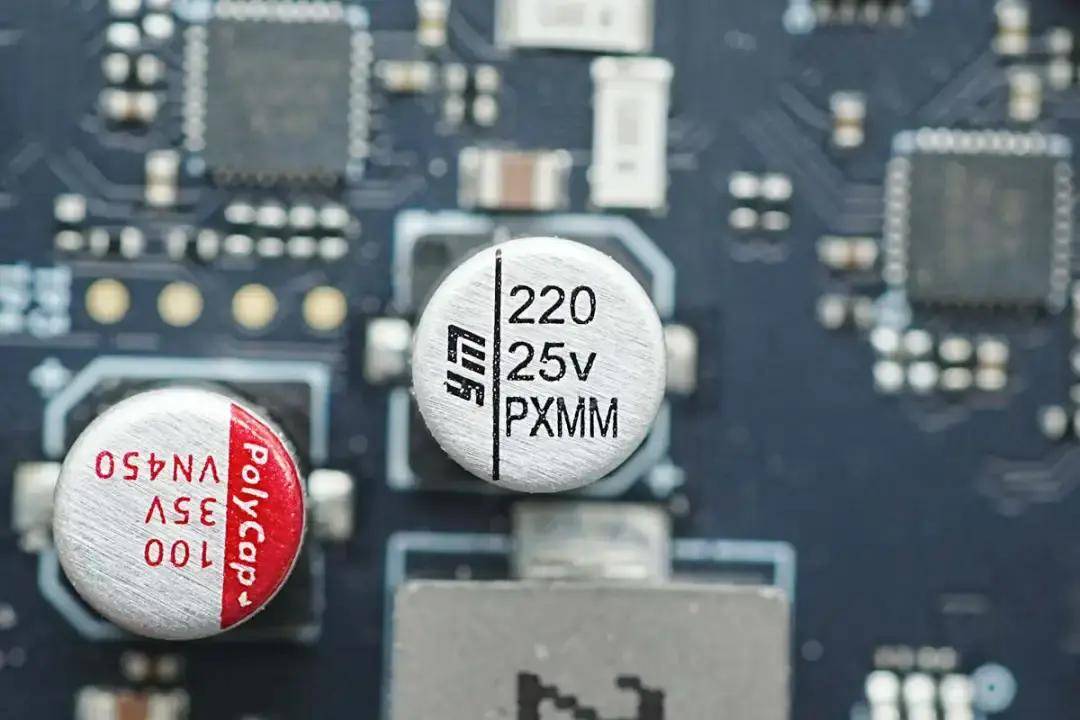

Ymin永铭25V 220μF

输出滤波电容来自永铭,为VPX贴片固态电容,规格为220μF25V。

相关阅读:

1、拆解报告:安克14合1雷电5桌面充电扩展坞

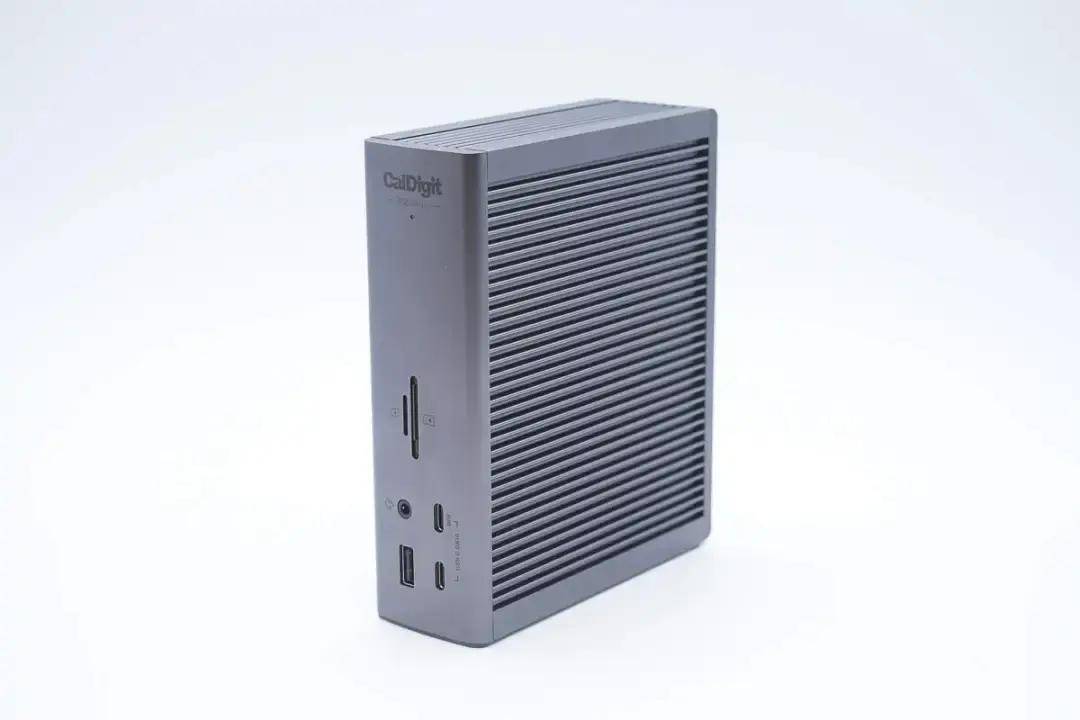

CalDigit加州数位TS5Plus雷电5扩展坞

加州数位推出的TS5Plus雷电5扩展坞,这款扩展坞采用铝合金外壳,配有330W外接电源,机身正面设有USB-C接口,USB-A接口,TF和SD读卡器以及3.5mm接口,机身背面设有雷电5接口,DP2.1接口,万兆网口,USB-C接口,USB-A接口以及音频接口。扩展坞雷电5上行接口具备140W PD3.1快充,雷电5下行接口具备36W快充,机身正面USB-C接口具备36W快充,满足多设备同时充电使用。

内置固态电容

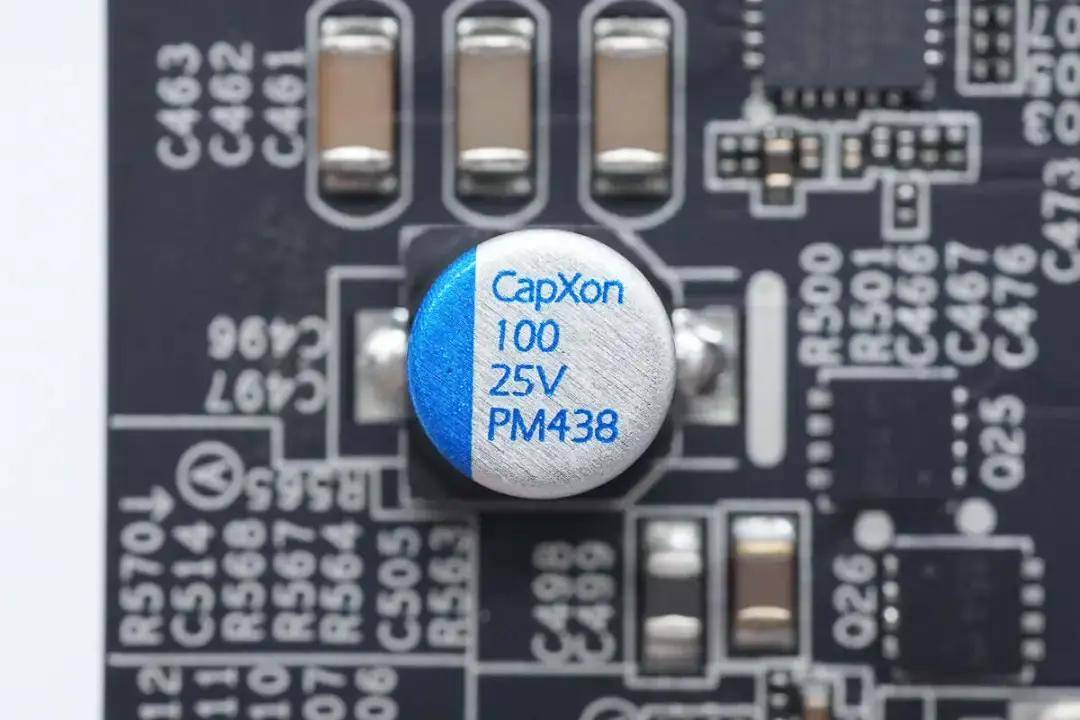

CapXon丰宾25V 100μF

滤波电容来自丰宾,规格为25V 100μF。

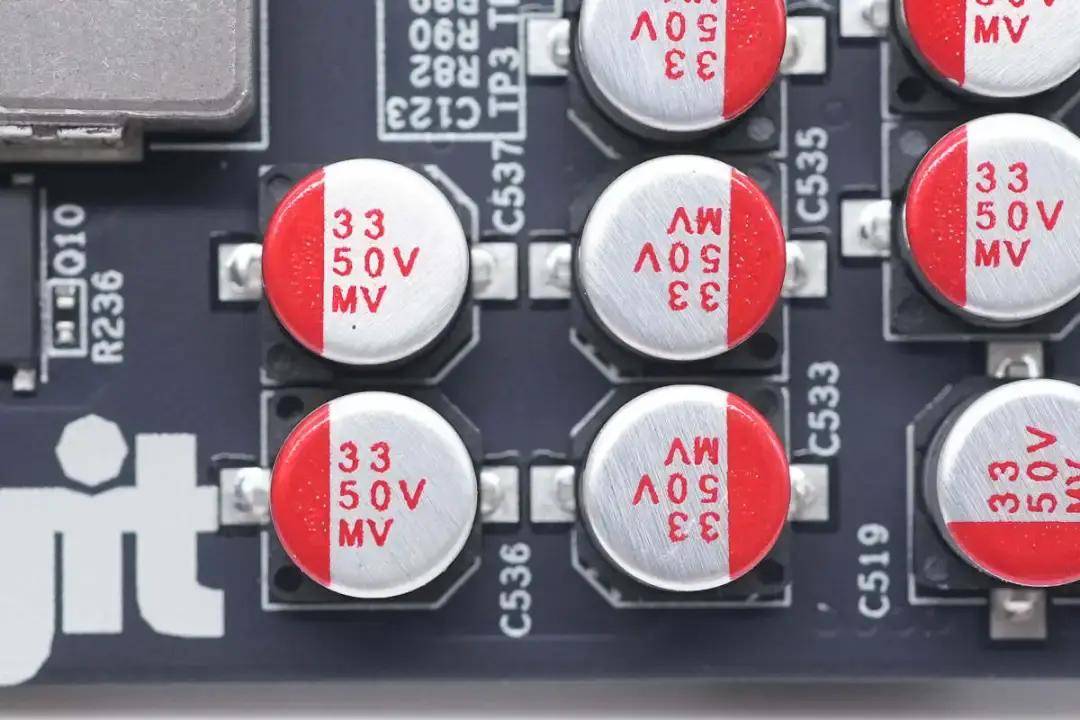

Trustcap信容50V 33μF

滤波电容来自信容科技,为TPMV系列贴片电容,规格为33μF50V,支持-55~105℃工作温度,高度仅为5.5mm,业内少数超小型设计能良好的兼容现代数字芯片和高频开关滤波,吸收电源噪声。并且符合RoHS和REACH标准,无卤素。

相关阅读:

1、拆解报告:CalDigit加州数位TS5Plus雷电5扩展坞

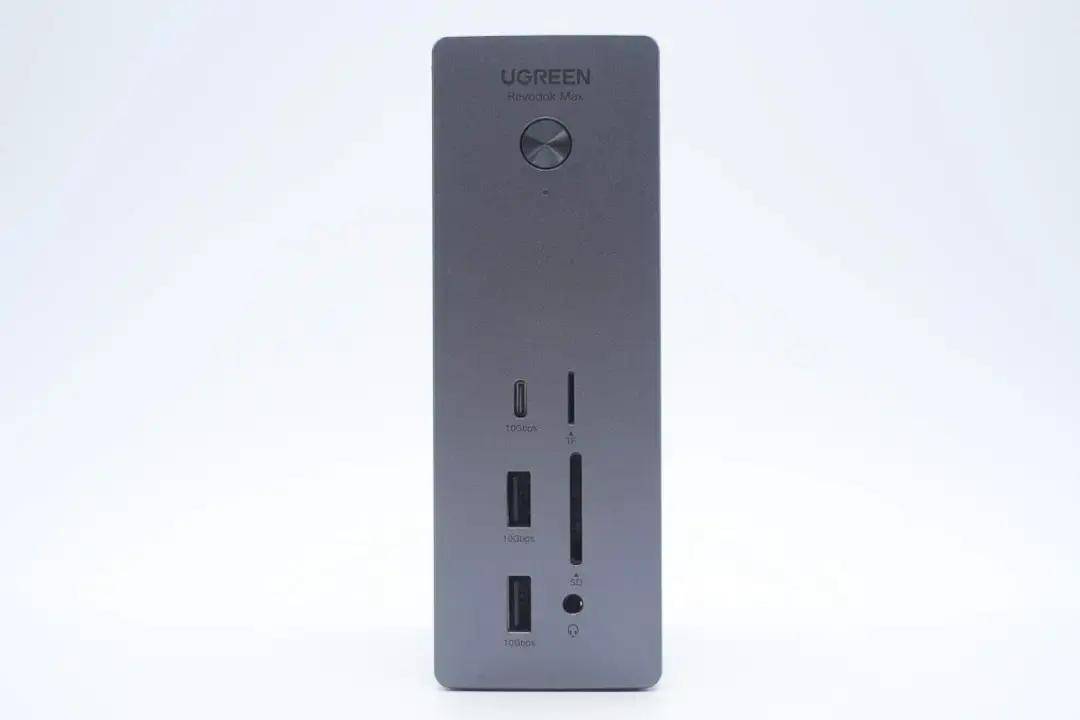

UGREEN绿联13合1雷电5扩展坞

绿联雷电5桌面充电扩展坞采用铝合金外壳,通过外接电源连接供电。扩展坞机身前端设有USB-C和USB-A接口以及SD和TF卡槽,便于连接常用设备。机身后端设有雷电5接口和网线接口,以及USB-A接口,方便连接不常插拔的设备。

内置固态电容

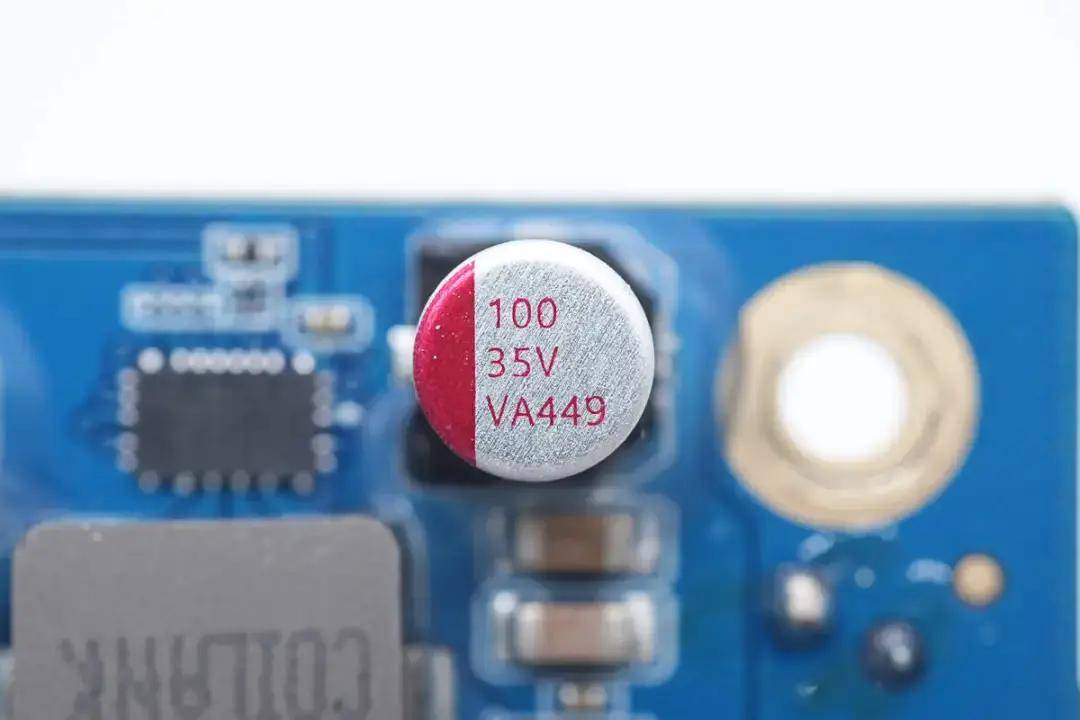

PolyCap柏瑞凯35V 100μF

滤波电容来自柏瑞凯,为VA系列耐高压贴片电容,规格为100μF 35V。

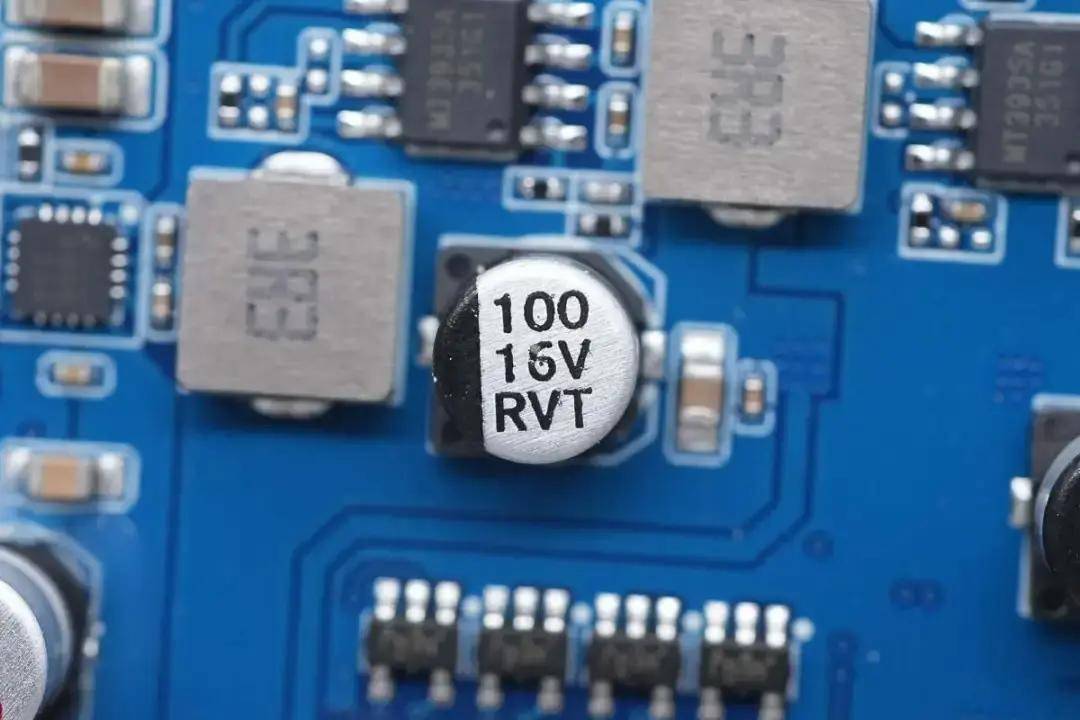

未知品牌16V 100μF

未知品牌固态电容,规格为100μF 16V。

相关阅读:

1、拆解报告:绿联13合1雷电5扩展坞

充电头网总结

随着轻薄笔记本的普及,接口不足已成为普遍痛点,而雷电5扩展坞的出现正好满足了用户对高速传输、多屏扩展与供电能力的综合需求。从安克、加州数位到绿联,三款产品在接口配置、接口、速率以及供电设计上各具特色,但在内部电容选型上也呈现出一些共同趋势:一方面,固态电容因其寿命长、低阻抗、高频特性优越而被广泛应用与低压滤波,另一方面各厂商则依据不同产品则在电容选择上根据产品定位进行差异化配置。
