电位传送器（户外安装直流场景）施工要点解析

一、施工前准备

1. 设备选型与检查

• 根据被保护结构（如管道、储罐）的材质、土壤电阻率及环境腐蚀性，选择输出电流和电压匹配的电位传送器。例如，长输管道需选用30A/50V智能型设备。
• 检查设备外观无损坏，部件连接紧密，电源模块（如220V市电输入）经整流滤波后输出稳定直流电。
• 确认设备防护等级符合户外要求（如IP65/IP67），防爆区域需选用Ex d IIC T6标准设备。

1. 工具与材料准备

• 工具：万用表、螺丝刀、扳手、绝缘手套、防爆设备（油气站需Ex d IIB T3型）。
• 电缆：铜芯电缆（截面积≥10mm²，阳极电缆需镀锡），RVVP型屏蔽电缆（如RVVP 2×1.5mm²）用于信号传输。
• 辅助材料：参比电极（硫酸铜或锌参比电极）、高硅铸铁阳极或混合金属氧化物（MMO）阳极、导电膏、密封胶条。

1. 环境评估

• 避开阳光直射或雨水直淋区域，远离高频设备（如变频器），控制电缆与动力电缆间距≥30cm（交叉时垂直通过）。
• 北方寒冷地区需选择耐低温型号，沿海台风多发区需加装防雨罩。

二、安装步骤

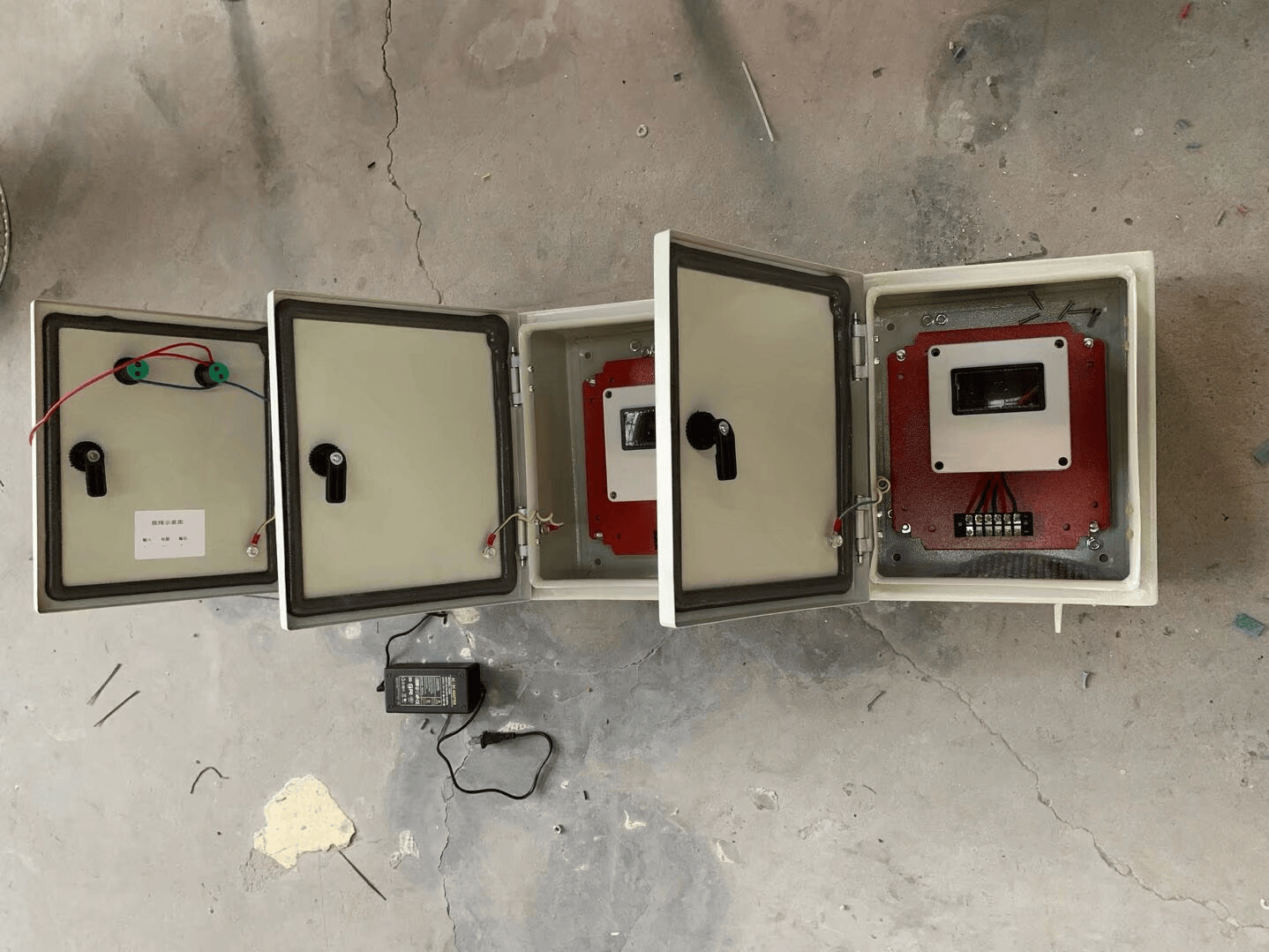

1. 基础固定

• 采用壁挂式或支架安装，确保电位传送器水平放置（倾斜角≤5°），避免内部元件因振动移位。
• 户外安装需选择IP65及以上防护等级设备，机壳接地电阻≤4Ω，独立接地体与阳极地床间距≥20m。

1. 电极与电缆连接

• 参比电极：垂直插入土壤（深度与管道中心线齐平），顶部覆盖保护帽，电缆屏蔽层单端接地。
• 阳极连接：将阳极电缆接至电位传送器“+”端子，确保阳极地床接地电阻≤1Ω，与被保护管道距离≥50m（避免屏蔽效应）。
• 阴极连接：被保护管道接至“-”端子，连接点打磨去锈并涂抹导电膏，确保接触电阻≤0.1Ω。
• 信号线布线：使用屏蔽双绞线，屏蔽层单端接地（通常在电位传送器端），避免地环路干扰。

1. 电源与接地

• 交流供电：单相AC 220V±10%，频率50Hz±5%，加装隔离变压器（变比1:1，容量≥100VA）防止电源噪声干扰。
• 直流供电：可选87.5%～117.5%标称电压的直流电源（如12/24V锂电池），适用于野外无电地区。
• 绝缘测试：用500V兆欧表测试参比电极与地之间的绝缘电阻，应≥10MΩ。
