在电气控制领域,有一个比较常见的电气元件——中间继电器。今天,咱们就利用几个电气控制的案例,来学习一下中间继电器的接线。

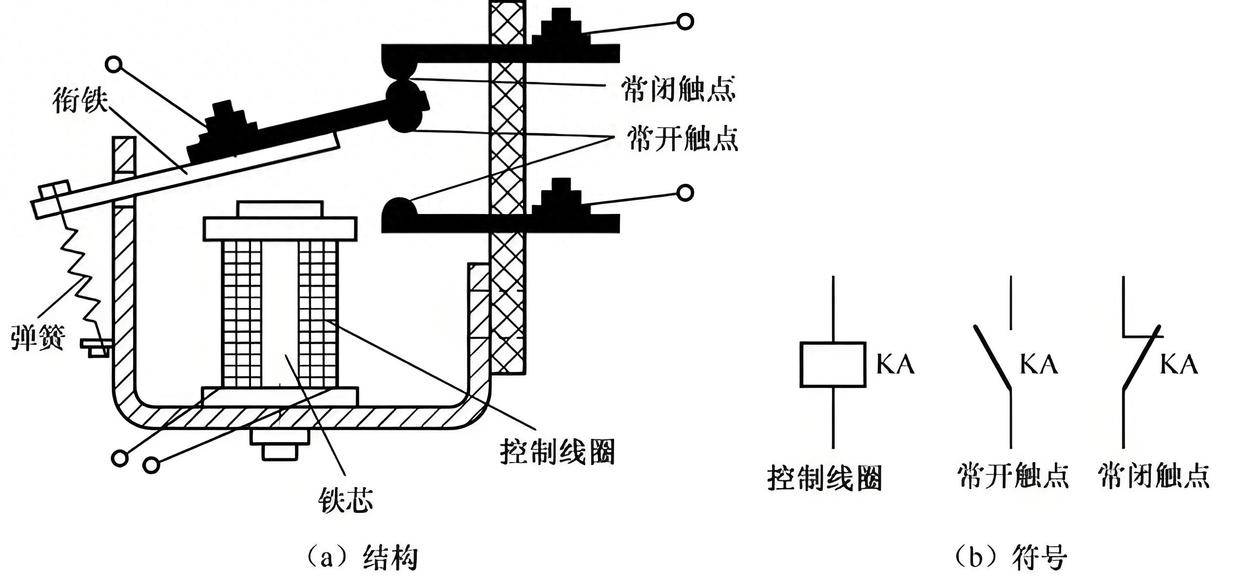

首先说一下中间继电器的工作原理:中间继电器的工作原理并不复杂。从功能类比的角度而言,其可视为一个有效执行指令传递任务的元件。具体来讲,中间继电器基于电磁感应原理运行。当向中间继电器的线圈施加对应电压时,线圈会形成磁场。该磁场会对衔铁产生吸引力,进而使衔铁带动触点产生动作。而当线圈停止通电,磁场随之消失,衔铁会在弹簧的作用下复位,触点也恢复到初始状态。

这一过程类似于常见的开关控制灯具的通断。按下开关,灯具通电发光;松开开关,灯具断电熄灭。与普通开关控制不同的是,中间继电器具备以较小的控制信号实现对较大电路控制的能力。这种特性如同以微小的杠杆作用力撬动沉重的物体,达成了高效的能量转换与控制效果,体现出“四两拨千斤”的优势。

中间继电器有8脚的、11脚、14脚的,我们以14脚为例。13-14就是线圈的接点,线圈电压也分为多种,常见的有直流12V、24V,交流24V、220V、380V等,具体电压等级可以看内部线圈上的标注。9-10-11-12是四个公共点,公共点与5-6-7-8组成常开触点,与1-2-3-4组成常闭触点,所以14脚的中间继电器就是四开四闭的中间继电器。

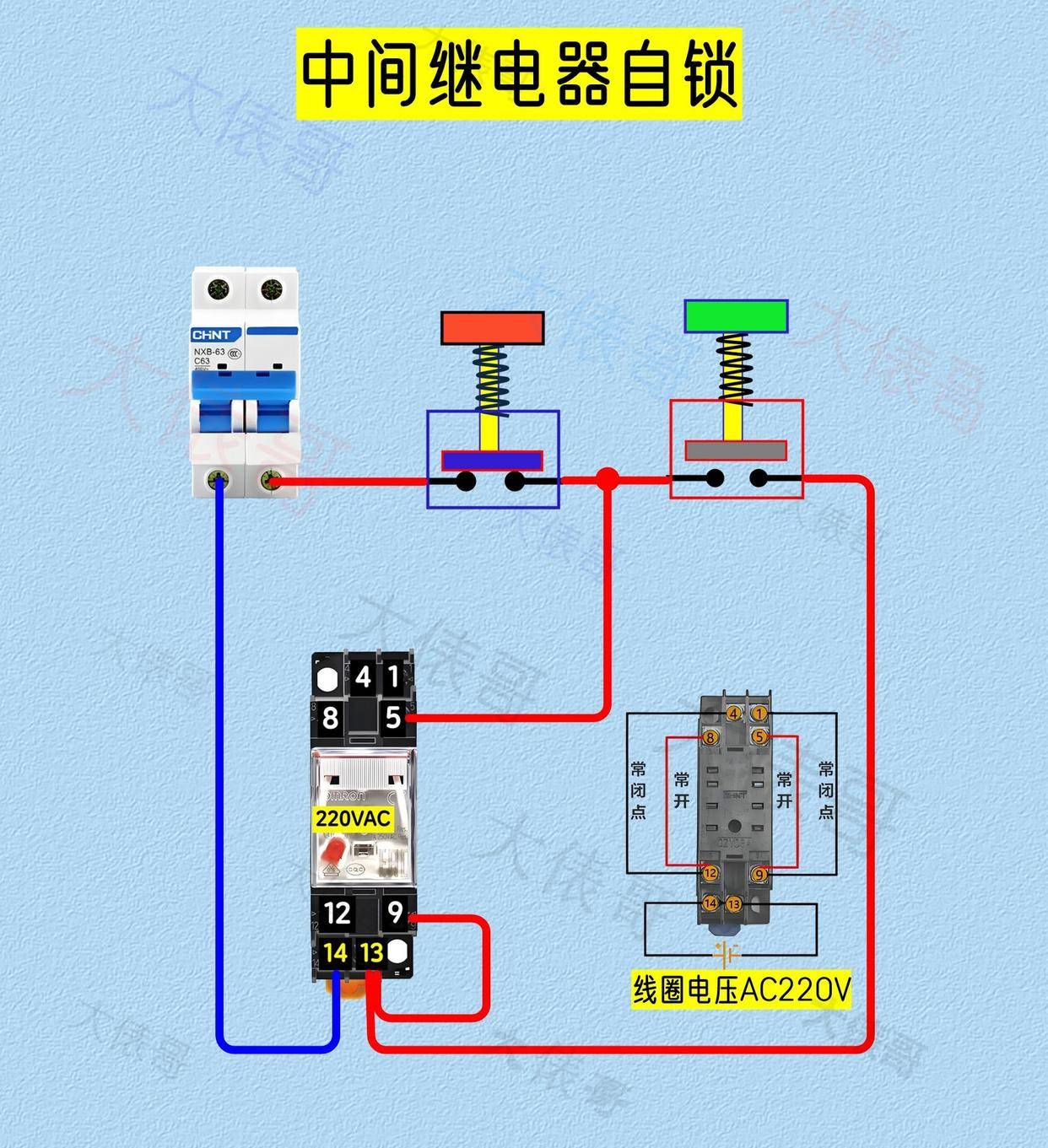

中间继电器有线圈有常开常闭点,所以和交流接触器的工作原理是一样的,只不过没有主触点和辅助触点之分,另外中间继电器的工作电流一般比较小。中间继电器自锁电路是一个基础电路,很多复杂的电路都包含这个基础电路,如上图所示,最基础的自锁只有六根线。

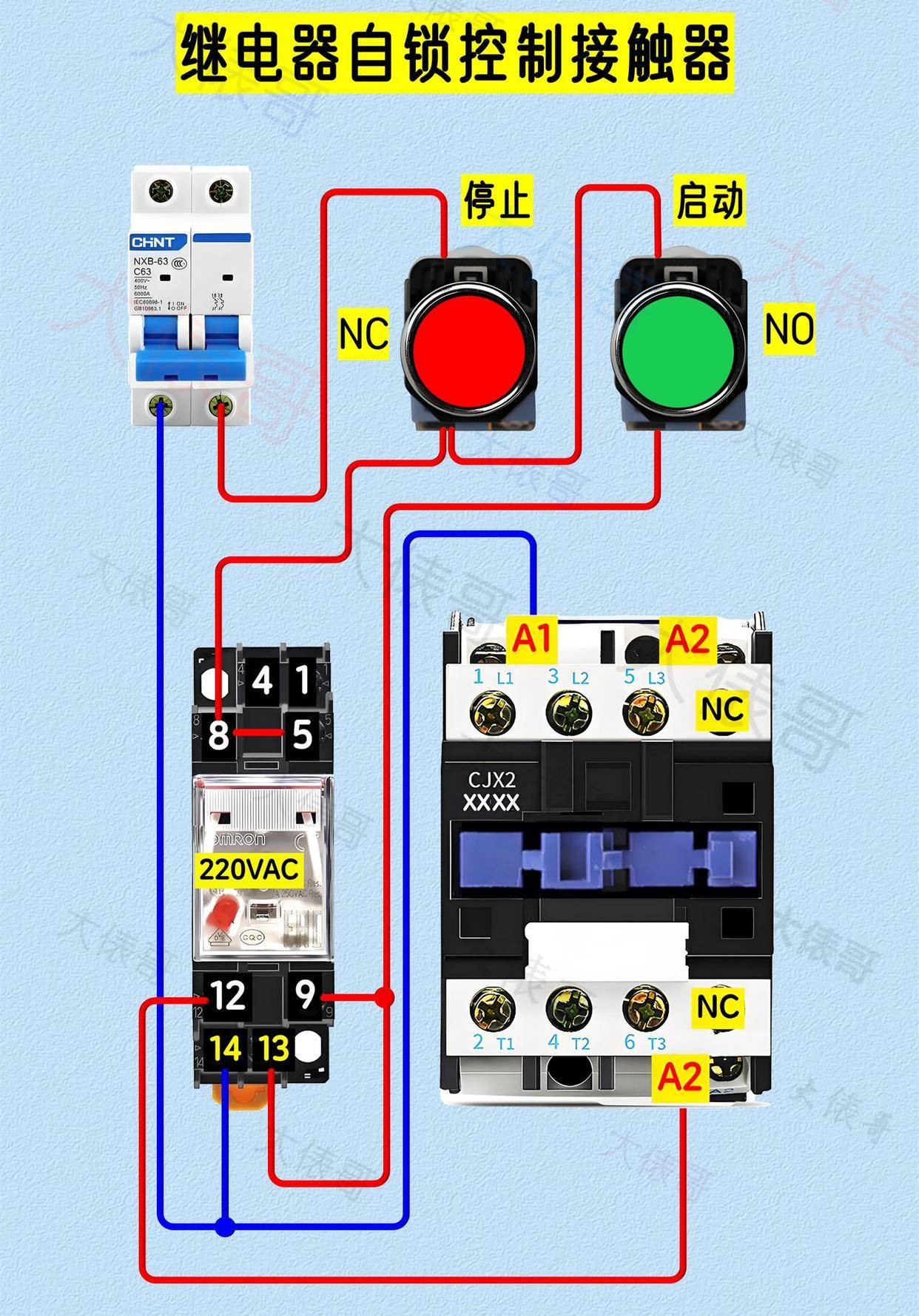

这个是通过中间继电器自锁来控制交流接触器,八脚的中间继电器有两组常开触点,自锁接线用掉了一组,剩下的一组常开点就可以以开关的形式来控制交流接触器。

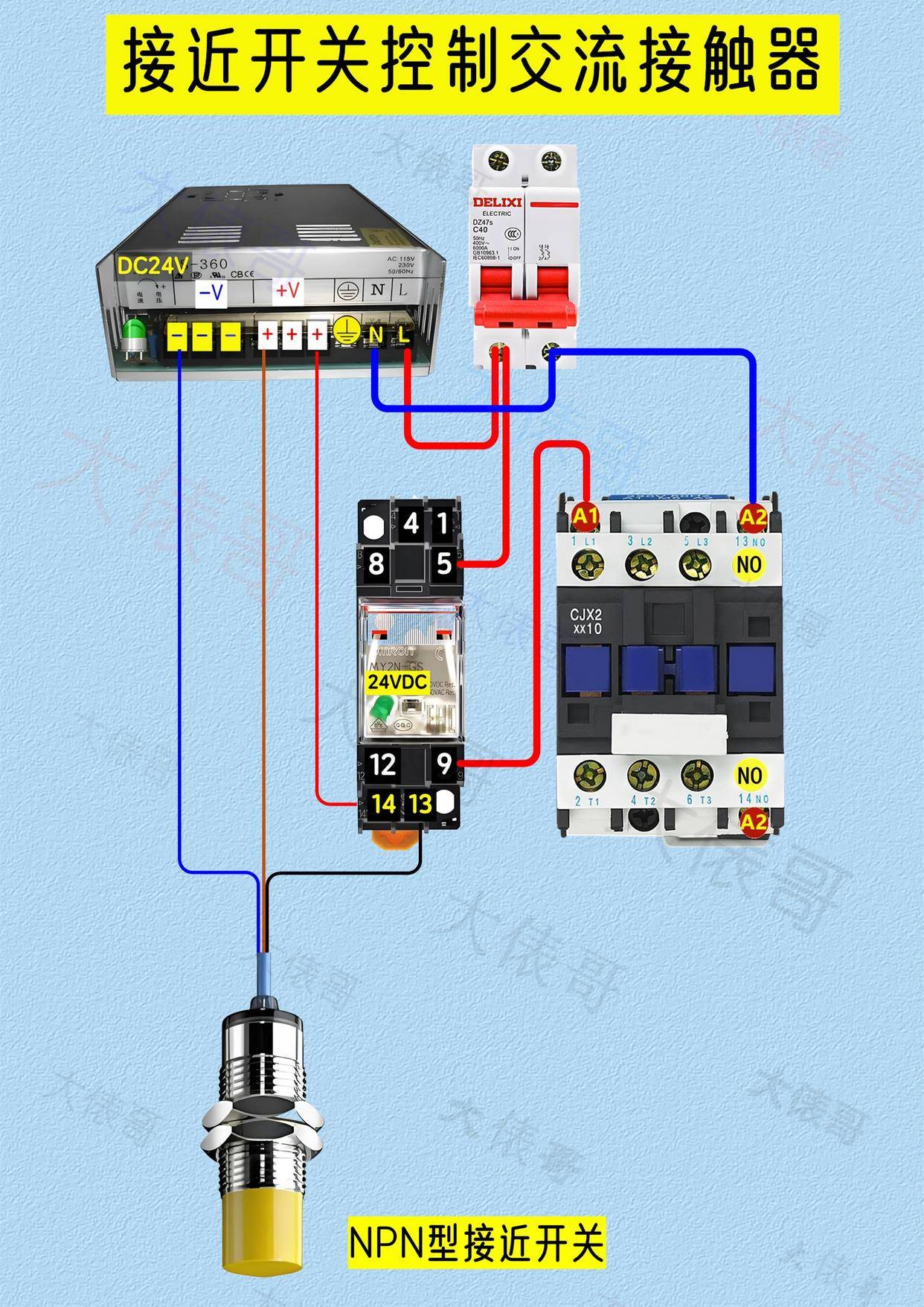

这个电路和上一个电路原理一样,只不过上个电路是用按钮开关控制中间继电器,这个电路是接近开关控制中间继电器。接近开关的工作电流比较小,一般不直接控制大电流的负载,就可以用中间继电器过渡一下。

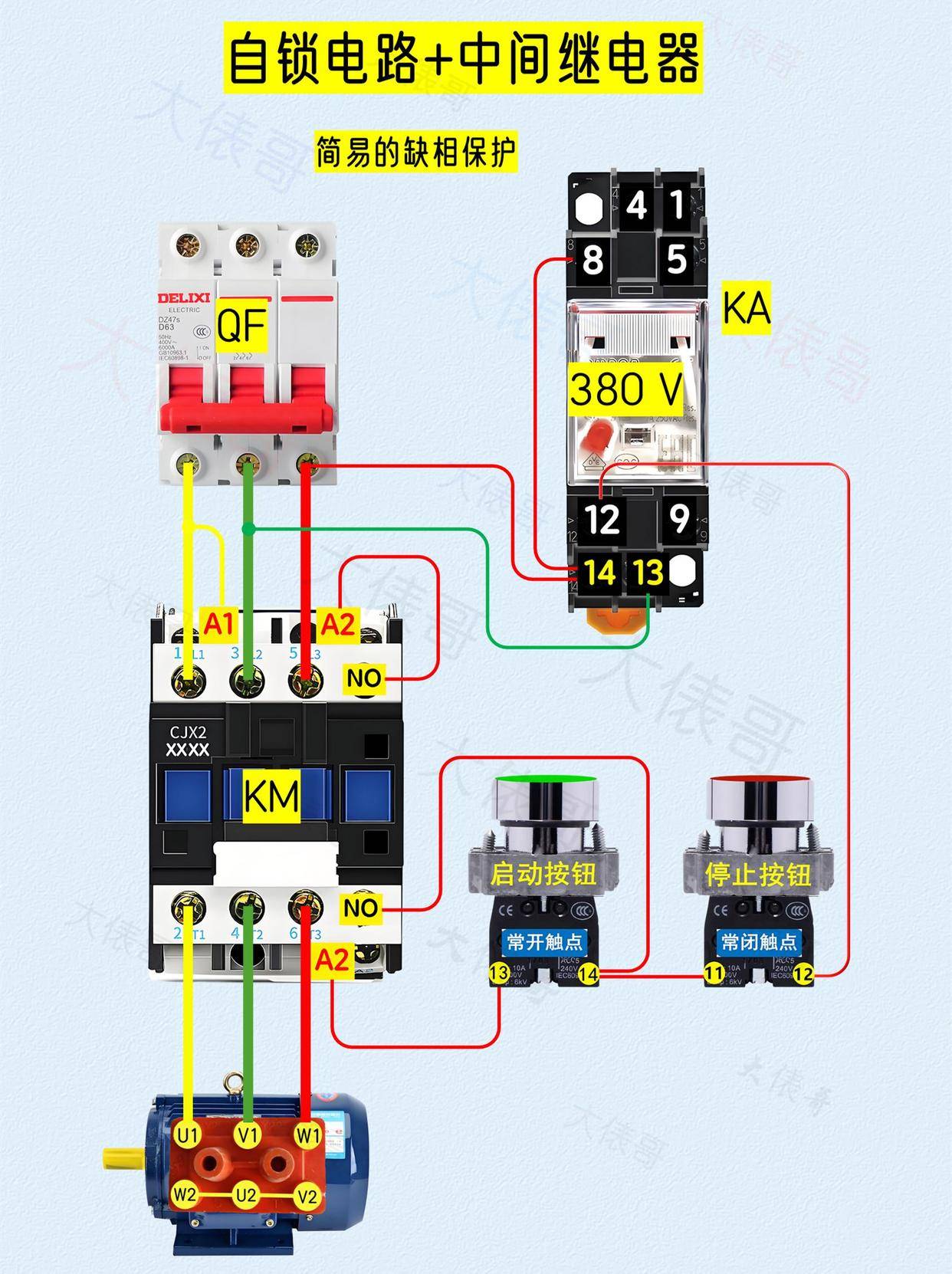

这个是交流接触器的自锁电路,加入了中间继电器以后,就可以实现简易的缺相保护。所以中间继电器在很多的电路中都起到非常重要的作用。

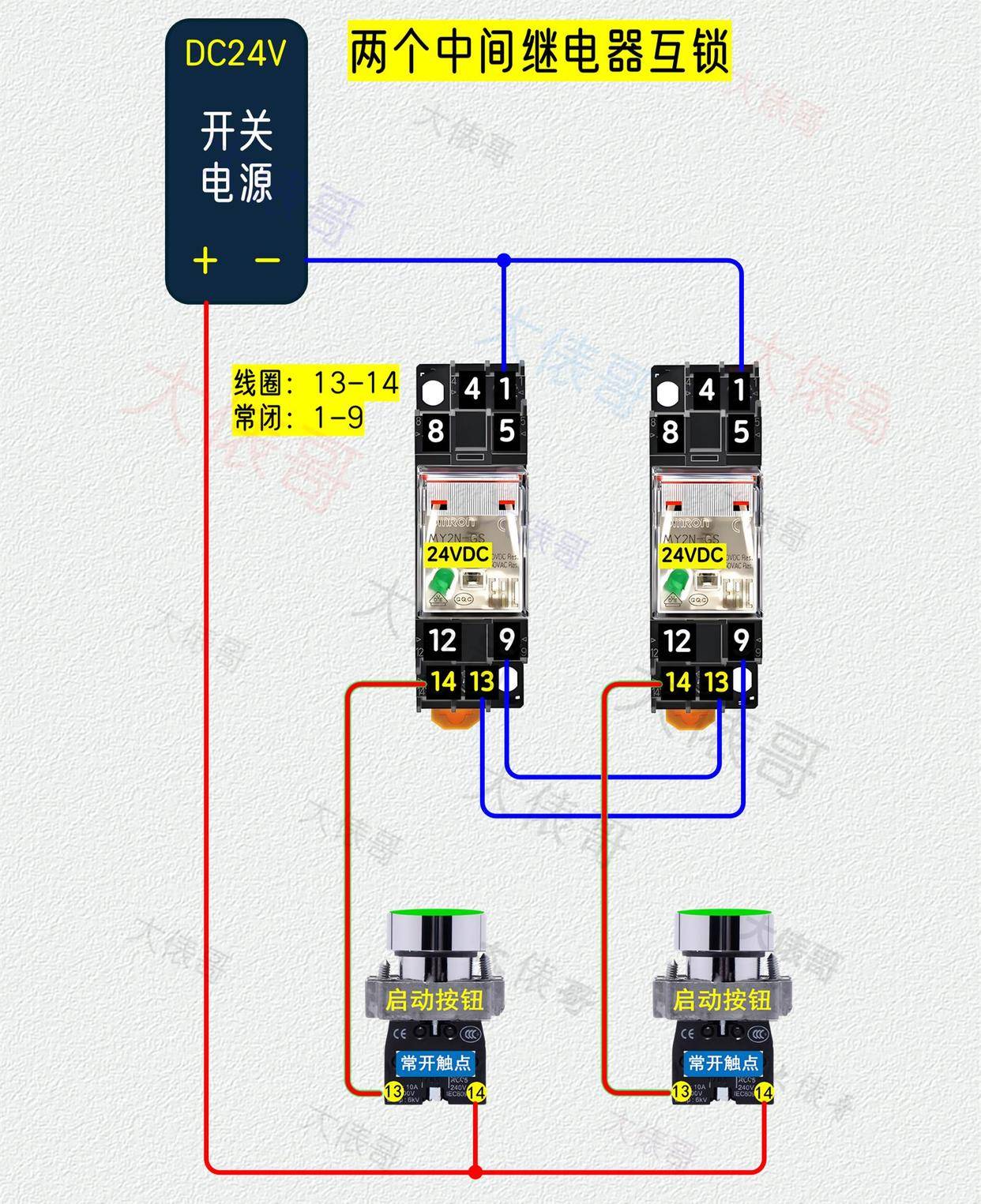

两个以上的中间继电器可以互锁,接线原理和交流接触器一样,都是通过线圈和对方的常闭触点串联实现锁定,防止两个继电器同时吸合。自锁和互锁在电气控制中应用的非常广泛,很多的复杂电路都包含这两种控制。

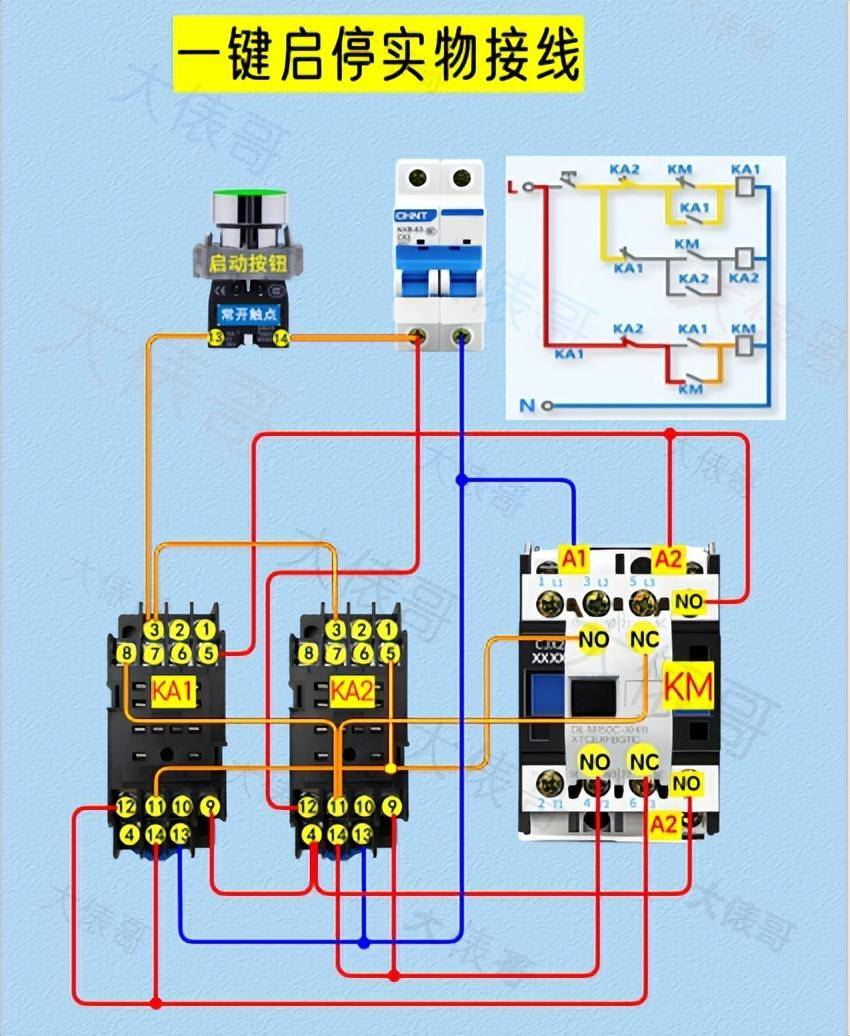

一键启停电路是一个非常经典的案例,只需要两个中间继电器,就可以用一个按钮开关,实现对交流接触器的启停控制。虽然这个电路实用性不强,但是逻辑性很巧妙,非常适合新手朋友练习使用。

通过以上案例,相信大家对中间继电器的接线有了一定的了解,手里有电气元件的朋友,可以照图多多练习,多学多练,你会发现,中间继电器的接线其实不难。
