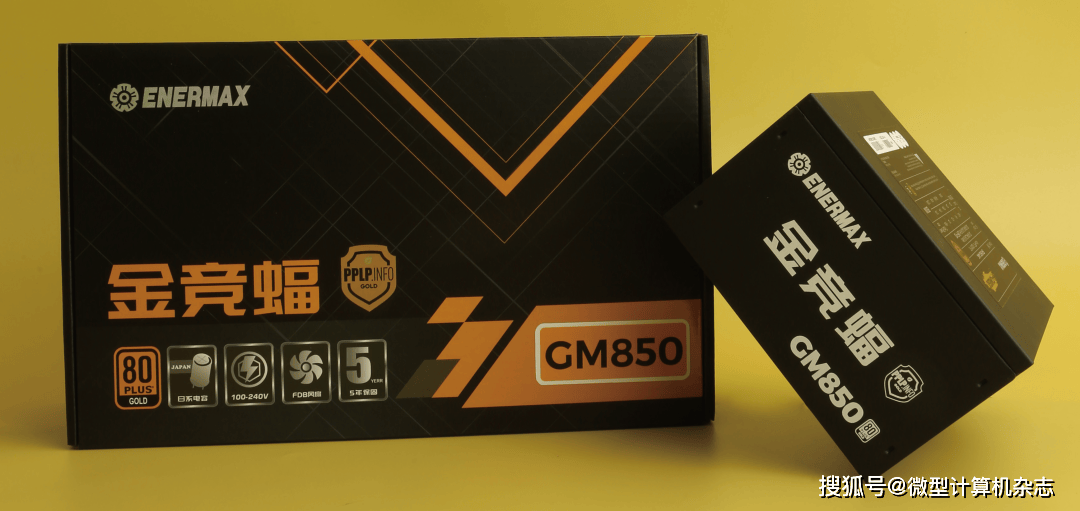

850W功率、80PLUS金牌认证、全日系电容以及支持英特尔最新ATX3规范—将这些亮点汇聚于一身，放在几年前价格最低也要800元左右。但如今，只需不到500元就能入手，它就是安耐美金竞蝠GM850。对于追求高性能与高性价比的DIY玩家来说，这无疑是装机配置中一个更具竞争力的选择。

产品参数

额定功率：850W

风扇尺寸：120mm

PFC类型：主动式

效率认证：80PLUS金牌

输入电压：100~240V AC

输入电流：8~15A

尺寸大小：150mm×140mm×86mm

质保年限：5年

参考价格：499元

安耐美的竞蝠系列主要定位于主流级市场，同时该系列电源又进一步细分为铜竞蝠、金竞蝠以及白金竞蝠。这三个细分系列从名称上就能区分定位，分别对应80PLUS铜牌、80PLUS金牌以及80PLUS白金牌认证。我们本期体验的是金竞蝠GM850，它拥有黑白两种配色，并还可以选择650W和750W。接下来将对这款电源进行详细分解。

体积小、全模组设计搭配12V-2x6接口

安耐美金竞蝠GM850电源采用紧凑型ATX规格设计，机身尺寸为140mm（长）×150mm（宽）×86mm（高），可适配市面上主流的ATX及M-ATX机箱。该电源采用传统“大风车”散热结构，以12cm或14cm规格风扇为主，通常采用下置进风结构。空气通过风扇吸入后，经内部导流通道覆盖主变压器、整流桥等发热元件，最终由侧面蜂窝状散热格栅排出。

▲该电源的长度为140mm左右

该电源配备与白金竞蝠PK1000同款的12cm散热风扇，由欣冠（GLOBE FAN）供应，型号为S1202512L。该风扇采用FDB轴承，在运行噪声控制方面相较传统滚珠轴承风扇更具优势。其拥有7片扇叶，采用DC 12V/0.18A供电，该型号风扇已应用于多个品牌电源产品，如银欣游侠白金系列等。

▲电源采用传统的“大风车”散热结构，顶部吸风，侧面蜂窝散热孔出风。

此外，该风扇采用2Pin接口设计，它的功能相对比较基础，相较于安耐美PlatimaxⅡ及PlatiGemin系列，不支持智能启停控制或正反转自清洁功能。

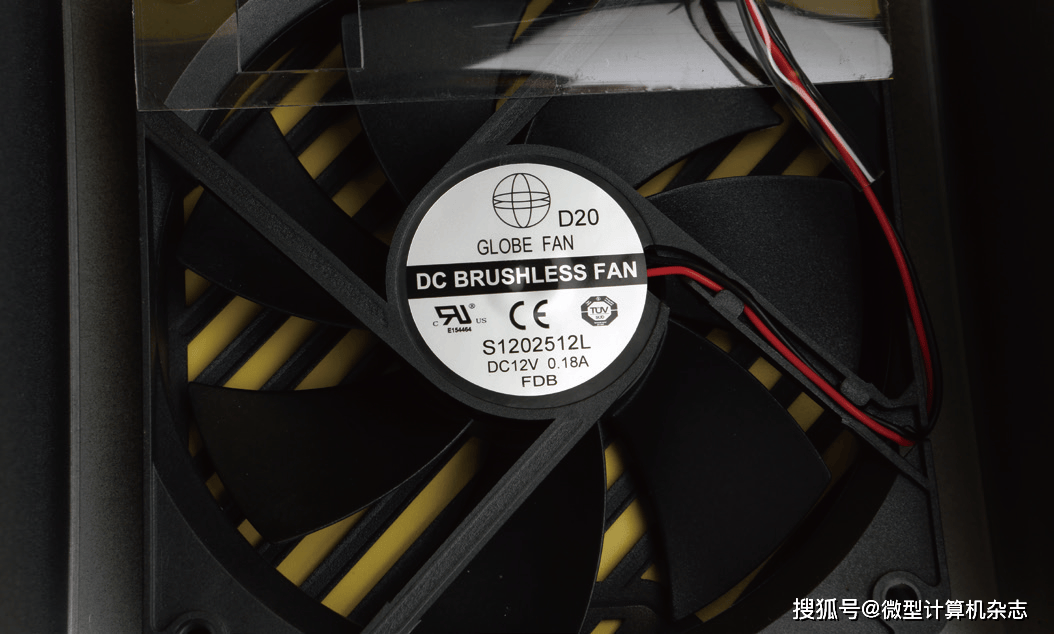

▲该电源内置了一个12cm风扇，来自“GLOBE FAN”（欣冠），型号为：“S1202512L”。

作为一款定位于主流级的电源，安耐美金竞蝠GM850标配了全模组接口。对于同级产品大多通过采用非模组设计节省成本，这款电源显得更有诚意。该电源共配备10组接口，与白金竞蝠PK1000相同。其中包括4组处理器/PCIe二合一供电接口、1组12V-2x6供电接口、3组SATA/Molex以及2组主板接口。

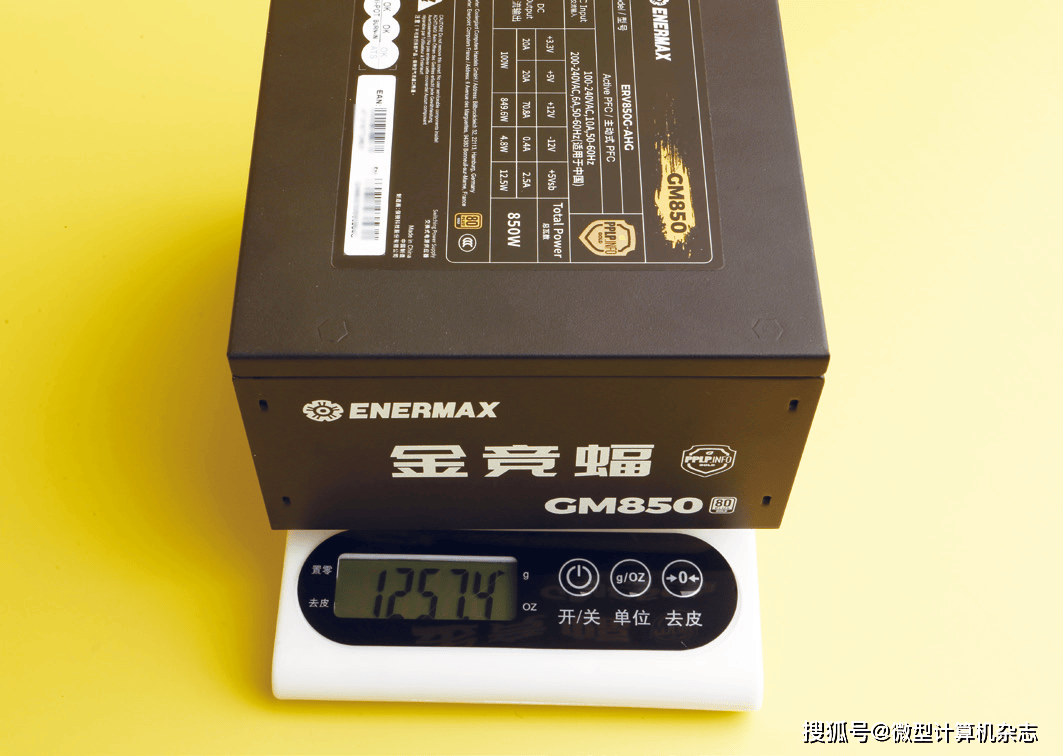

▲电源的裸机重量约1257g

普通中端电源通常采用的是扁平式或尼龙包裹的线材，这种线材对走线不太友好，会影响美观性。尽管安耐美金竞蝠GM850的售价不高，但是它在用料上并没有缩水。与很多电源所配备的扁平式线材不同，它采用的是PVC压纹线材，这种线材的质地更加柔软，弯折性也更好，能够让走线更加美观、方便。该电源的线材包中附带有1条20+4pin主板供电线（600mm）、1条处理器（4+4pin）供电线（600mm+150mm）、1条12+4pin 12V-2x6显卡供电（600mm）、2条6+2pin PCIe显卡供电线（1条600mm和1条550mm+150mm）以及2条SATA+大4Pin供电线（450mm+150mm+150mm+150mm）。可以看到，安耐美金竞蝠GM850的线材数量能够应对中高端硬件的使用需求，特别是它的线材长度比部分同级产品更长，可满足主流的ATX机箱走背线的需求。

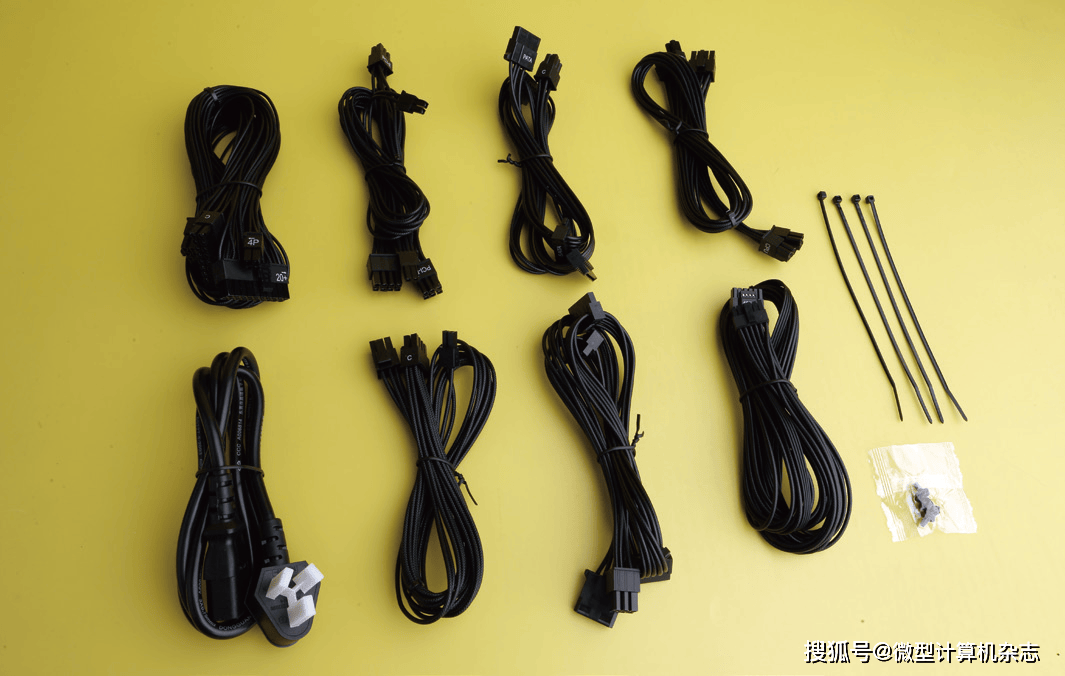

▲电源附带的线材配件一览

值得一提的是，该电源配备的12+4pin 12V-2x6显卡供电线功率为450W，建议搭配GeForce RTX 5070 Ti及以下的显卡使用。另外，电源配件中附带了4条扎带，对走线美观性有较高要求的用户，建议再购买理线梳，能让电源线间隔有序，有助于打造美观的个性化主机。

80PLUS金牌认证

各项供电稳定

我们从电源的铭牌上可以获取到关于安耐美金竞蝠GM850的一些关键信息：它支持100~240V AC的宽幅电压，输入电流为6～10A。该电源采用单路+12V电路设计，可输出70.8A电流，也就是849.6W功率，确保RTX 40/50系显卡与多核处理器的动态负载响应。辅助供电体系中，+3.3V与+5V双路各20A输出形成100W联合供电能力，可精准匹配主板芯片组与SATA存储设备需求。同时，-12V（0.4A/4.8W）与+5Vsb（2.5A/12.5W）待机电路分别满足传统接口供电与待机快速唤醒需求。

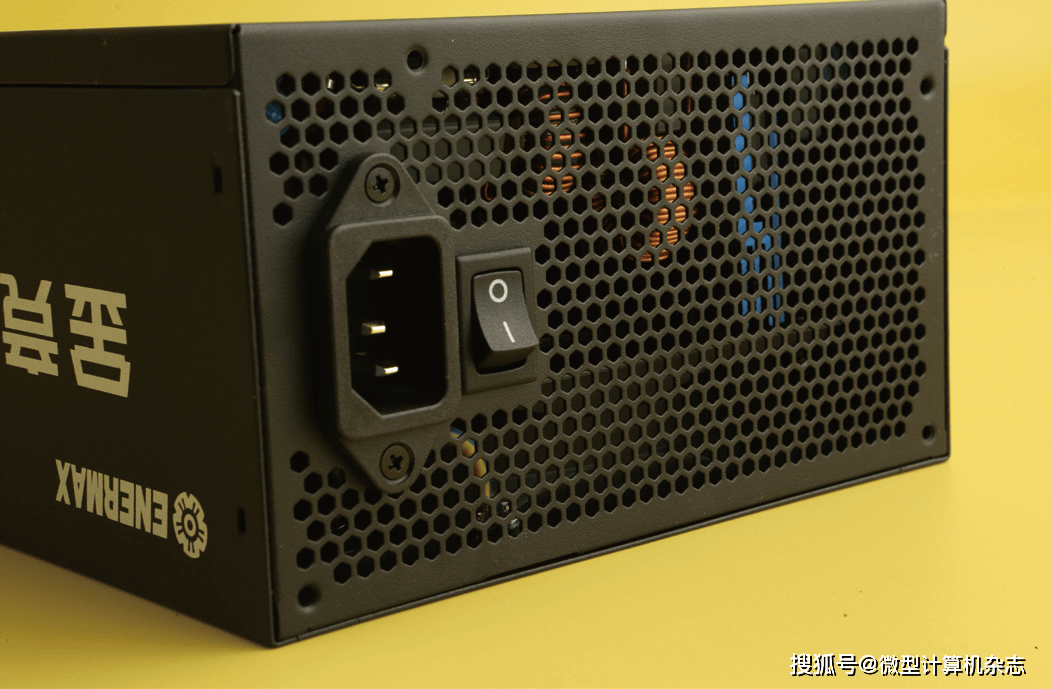

▲电源的侧面配备了1个AC接口和1个开关

这款电源通过了80PLUS金牌认证，这也说明该电源具备出色的供电转换效率。80PLUS金牌对电压转换效率要求较高，需要在115V输入电压下，20%负载时的转换效率不低于87%，50%负载时不低于89%，100%负载时不低于87%。

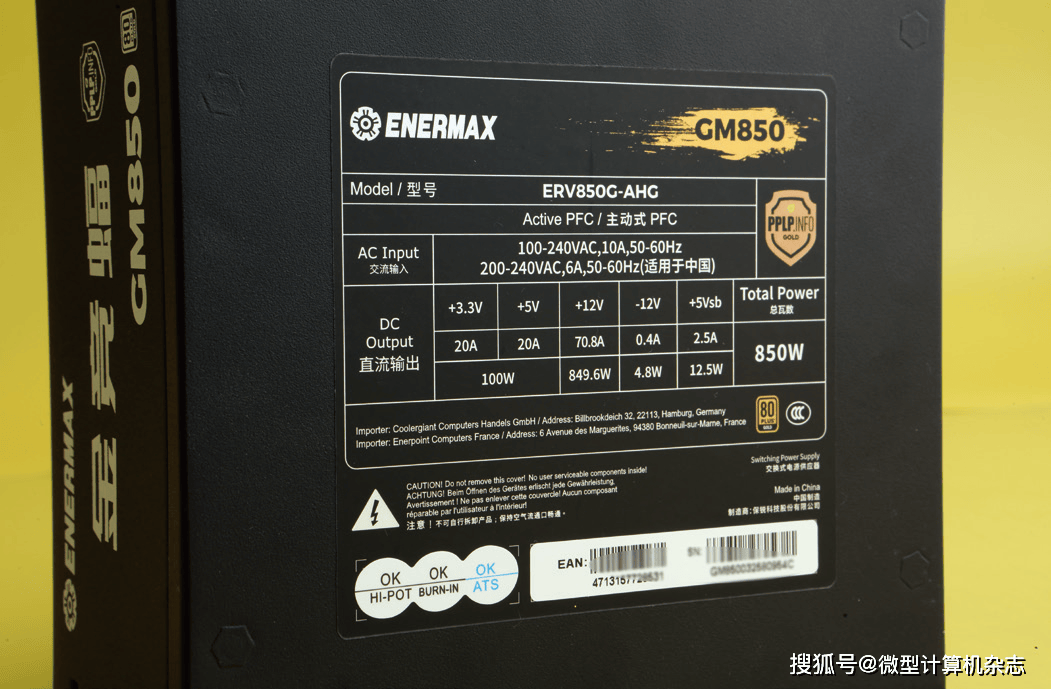

▲电源铭牌信息一览

实际上，安耐美金竞蝠GM850在115V输入下20%、50%和100%的负载转换效率分别达到了90.21%、91.15%和88.39%，平均转换效率89.91%，甚至接近80PLUS白金牌标准。一款电源通过80PLUS金牌认证说明其转换效率高、比普通非认证电源更加节能。

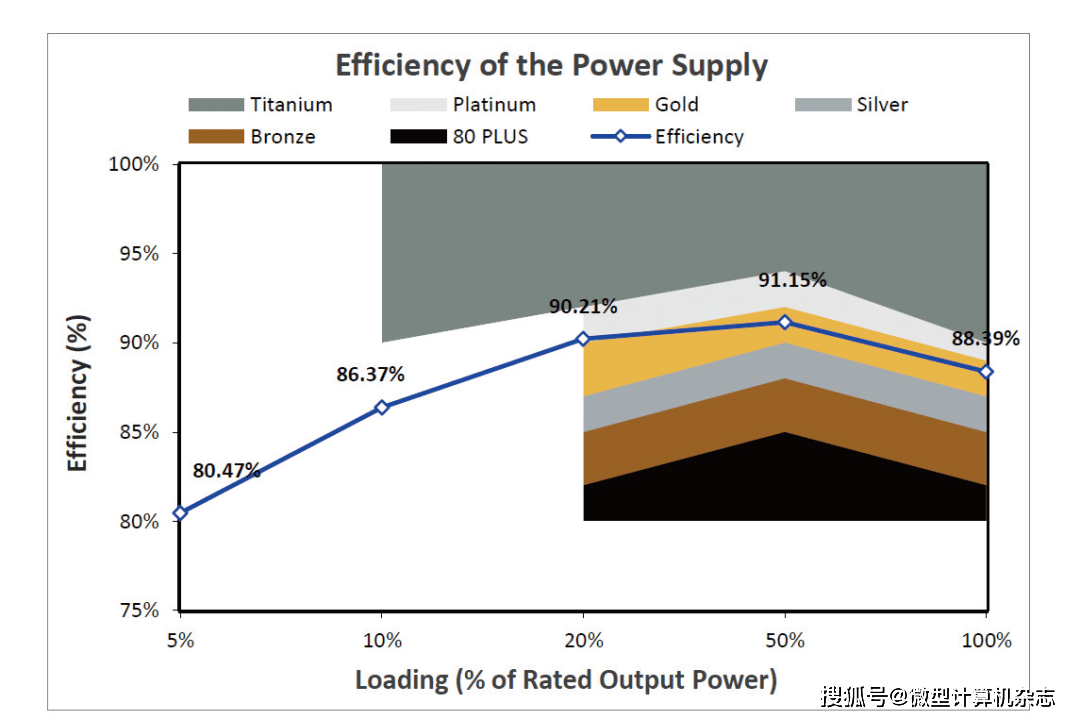

▲在115V输入下电源在20%、50%和100%的负载转换效率分别达到了90.21%、91.15%和88.39%

另外，由于安耐美金竞蝠GM850的定位比金竞蝠低，因此它的质保相对也要短一点，不过提供了5年质保时间在同价位产品中也是非常有竞争力的。其具体的质保政策为：如果电源在质保期内出现质量问题，第1年可免费换新，之后4年内免费维修。

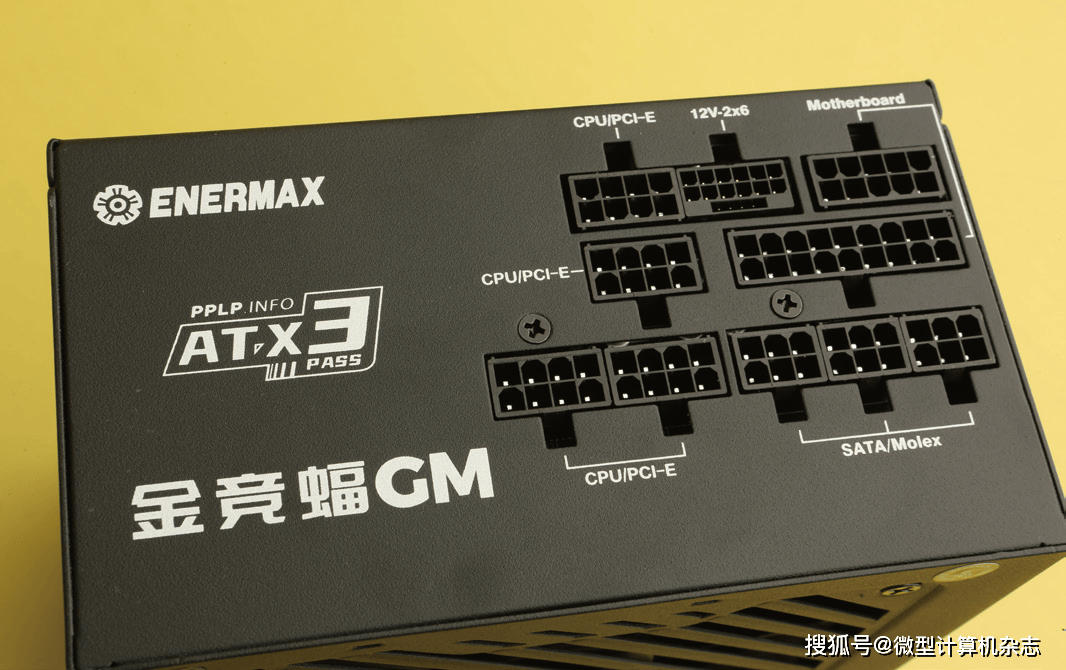

▲电源采用全模组接口

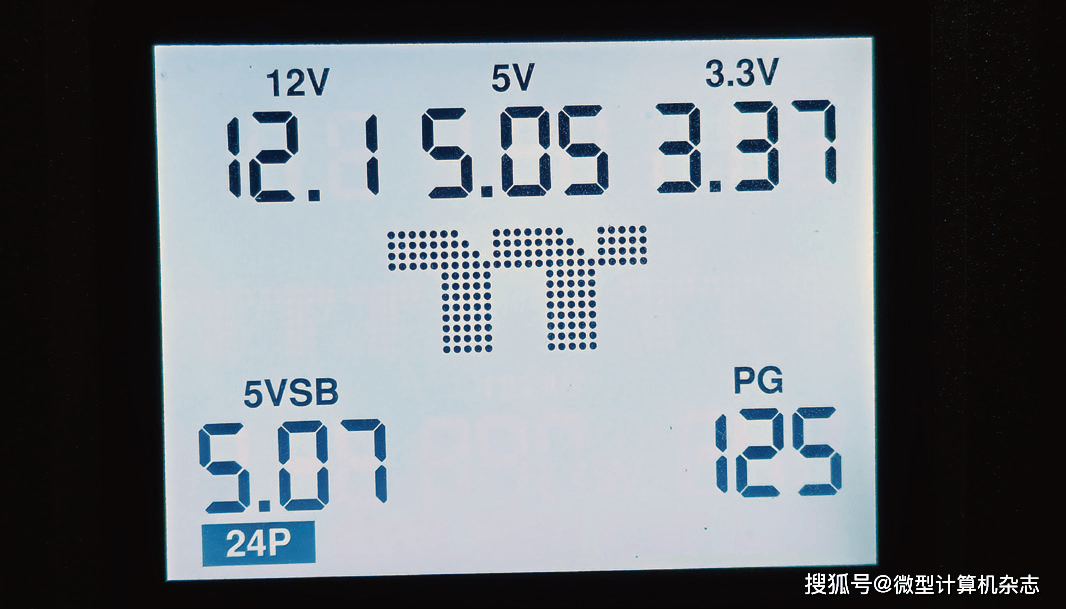

我们借助专业设备测试了安耐美金竞蝠GM850的各项输入电压。经过测试，它的12V电压为12.1V、5V电压为5.05V、5VSB电压为5.07V以及3.3V电压为3.37V，各项电压值均在正常范围内。各路电压实测值均符合英特尔ATX 12V规范中±5%的容差要求。其中5VSB待机电压偏差仅1.4%，说明它拥有良好的电压调节能力，能够确保系统待机状态下的供电稳定性。另外，它的PG（Power Good）时间为125ms，处于行业主流产品性能区间，较ATX规范建议的100ms（普遍在100ms~150ms之间）基准值偏差20%。该参数说明电源在输出稳定后，通过PG信号通知主板启动的时序控制合理，既避免因信号过早导致的系统自检失败，也防止信号延迟影响启动效率，PG时间并非越低或越高越好。

▲电源的12V-2x6显卡供电接口功率实测为450W

▲各项供电精准、稳定

除了供电电压的准确性之外，我们在全程测试中还观察到其电压值未出现任何大幅波动，进一步印证了安耐美金竞蝠GM850在输入电压稳定性方面的出色表现。稳定的输入电压对主板、处理器、显卡和内存等核心硬件的正常运行至关重要，若电压波动较大，极易引发设备运行不稳定甚至硬件故障，尤其是主板与处理器这类对电压极其敏感的组件，电压的异常波动往往会导致系统崩溃、死机或出现难以预料的错误，严重影响使用体验与设备寿命。

我们进一步在不同负载条件下对该电源的风扇噪声进行了测试，结果显示无论负载高低，其风扇噪声始终控制在较低水平，高负载状态下电源风扇的轻微运行声甚至完全被显卡风扇噪声所掩盖，尤其在安装进机箱后，由于实际距离的增加，基本已无法察觉到电源风扇的运转声。另外，在整个测试过程中，电源内部未出现任何电感啸叫等异常声响，整体运行安静且稳定，可靠性不错。

“还是原来的配方

还是熟悉的味道”

作为一款基于ATX 3.1并符合最新ATX 3规范的电源，安耐美金竞蝠GM850在内部用料和电路设计方面选用了非常成熟的方案—它采用经典的主动式PFC、LLC谐振拓扑、同步整流以及DC to DC结构组合，这一架构已在多代电源产品中得到广泛验证，能够在全负载范围内实现高效的能量转换，同时提供出色的电压稳定性和长期运行可靠性。尽管GM850采用了140mm长度的紧凑型机身，其内部元器件排布却并未显得拥挤。相反，在PCB板上的主要功率器件、电容及变压器之间均保留了一定的间隔余量，这种布局不仅有利于空气流动和热量散发，也反映出其在有限空间内仍充分考虑散热与电气安全性的设计。

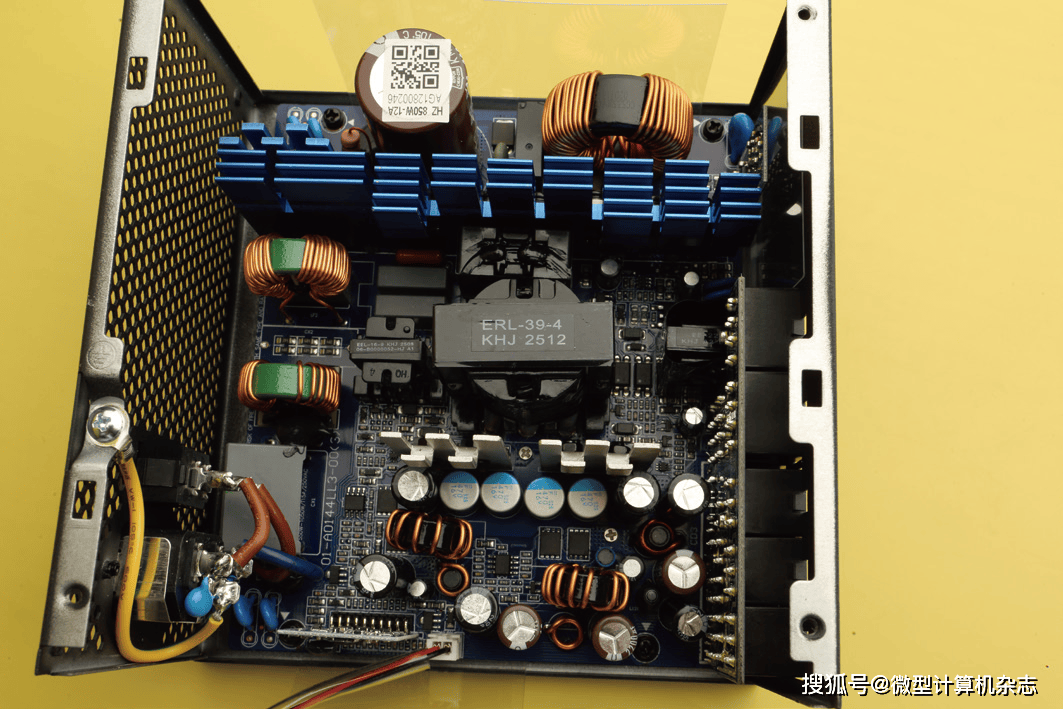

▲电源内部用料一览

安耐美金竞蝠GM850的整体电路设计与白金竞蝠PK1000非常相似，它拥有完整的一、二级EMI滤波电路。其一级滤波电路直接集成在交流输入端，由于受成本限制，因此采用常见的导线设计，配置有2个Y电容，分别连接于火线与地线和零线与地线之间。这也是很多同级别电源的常见配置，分别承担共模和差模干扰的初级滤除任务，可提升高频纹波抑制性能。另外，一级EMI滤波电路通过导线与主板的二级EMI电路实现电气连接。

▲电源的一二级EMI滤波电路，采用常规导线连接。

二级EMI滤波电路位于一级EMI滤波电路的下方，紧靠着电源插座位置。二级滤波电路的设计十分重要，它能够进一步减少电源中的电磁干扰。在该电路中，有2个Y电容被配置在一起，它们的作用是通过连接地和电源线之间的电容来过滤高频噪声。二级滤波部分则由共模电感、MOV（Metal Oxide Varistor）压敏电阻、X电容、Y电容以及保险管等器件组成完整保护链，协同工作使传导干扰效果更好，并提供良好的后端保护。

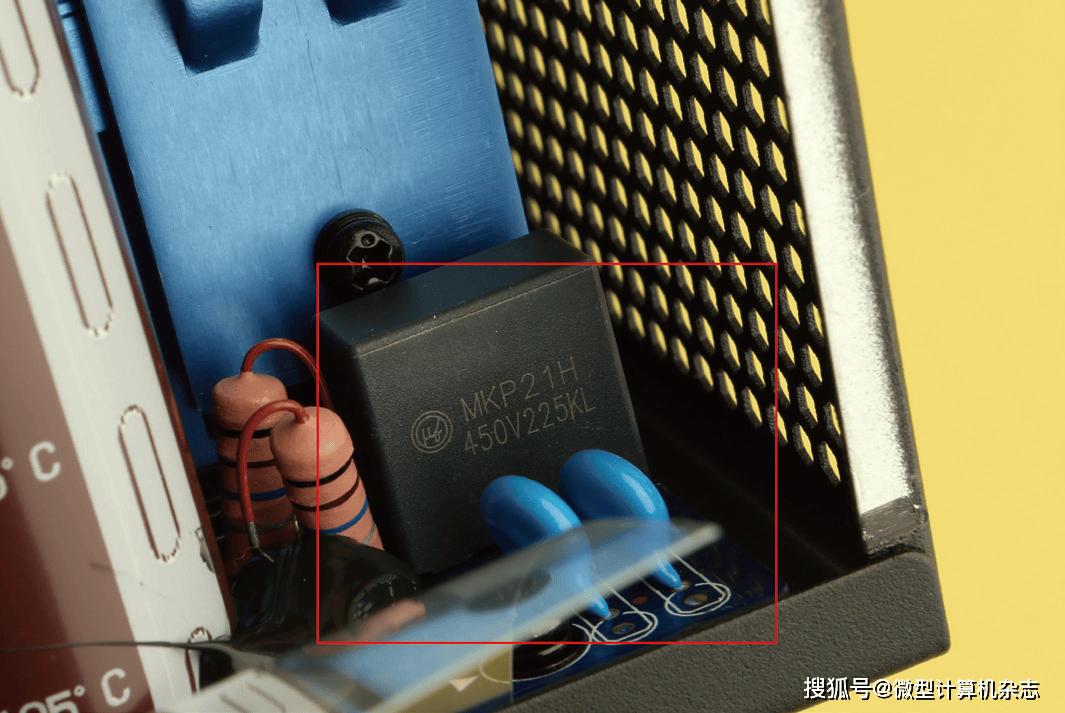

▲整流器背后配置了一个MKP21H抗干扰X电容和两个Y电容

在二级EMI滤波电路的共模电感靠近电源铝制散热模组的一侧，是安耐美金竞蝠GM850的整流电路和PFC电路部分。电源配置的整流桥，位于散热模组的外侧，它通过散热片夹在中间，只能从电源下方的针脚看到它的身影，即便是拆下外侧的散热片也无法看到具体的型号和品牌。安耐美金竞蝠GM850采用的是主动（也称有源）式PFC，PFC是功率因数校正电路，在电源中用于将整流后的电压升压，再通过LLC谐振电路进行初级供电。蓝色散热模组下方则是PFC开关管和二极管以及电源的主开关管，其配置的2个PFC开关管来自知名大品牌——美浦森，丝印型号为“SLF60R090E7”，查询官方资料显示其耐压600V，可承载38A电流和0.09Ω的阻抗值。另外还有1个PFC二极管同样来自美浦森，型号为“MSP08065G1”，耐压650V/12A（135℃），工作温度范围-55℃~+175℃。此外，该电源还配置了4个主开关管，来自深爱半导体，丝印型号为“SIF13N50C”，耐压500V/13A，其特点是低开关损耗和导通损耗，可提升效率与功率密度。

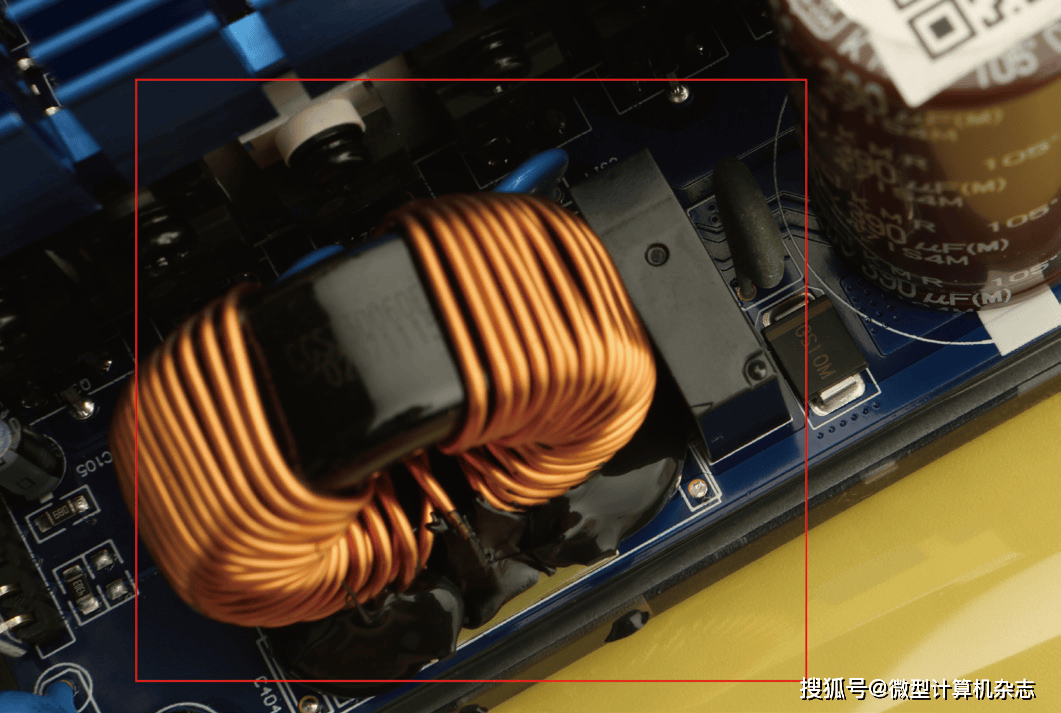

▲外侧有一个硕大的PFC升压电感和1个NTC以及1个继电器

在PFC开关管旁边竖立了一块子板，这是PFC的主控单元，主控芯片被挡住无法查看。上面搭载了一颗来自Diodes的比较器，丝印型号为“AS393M”。该电源采用全桥LLC谐振，对于一款不到500元的850W电源来说很难得。同时，它的LLC谐振控制单元也采用的是独立子板，与白金竞蝠PK1000相同，位于EMI滤波电路旁，主要控制芯片来自TI德州仪器，丝印型号为“LM324A”和“UCC25600”。另外，该电源的PFC电路配备了1个硕大的PFC升压电感。

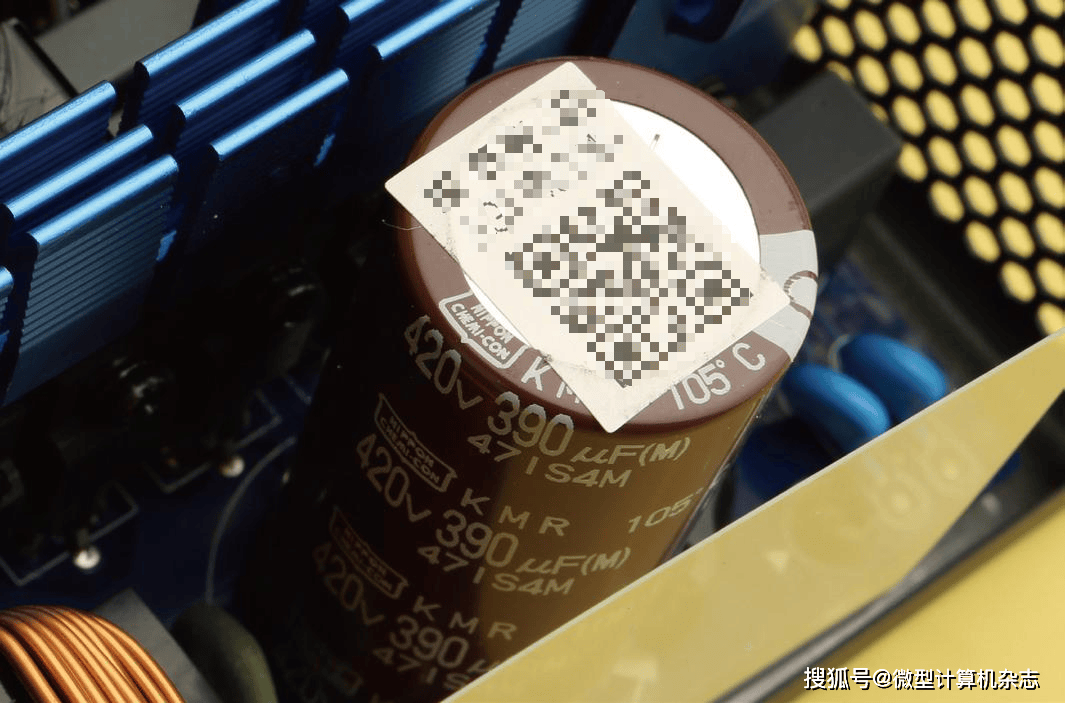

▲电源配备1个NCC（日本贵弥功，NIPPON CHEMI-CON）主电容，规格为420V/390μF。

在PFC电路旁，安耐美金竞蝠GM850配置了来自日系电容巨头——NCC（日本贵弥功，NIPPON CHEMI-CON）的主电容，容量为420V/390μF，电容量比较基础，冗余不多，应对850W功率的电源够用。

在主电容和PFC电感之间，安耐美金竞蝠GM850特别配置了1个NTC（负温度系数热敏电阻）和1个元则继电器作为电源启动保护机制。该器件在低温状态下呈现高阻特性，有效限制开机瞬间形成的冲击电流，避免对整流桥和主电容造成瞬时过载。随着电源工作温度升高，NTC电阻值自动降低至毫欧级，确保电路进入稳态后保持低损耗运行。配合继电器，在启动后如果遇到短路可以确保NTC充分冷却后再重启电源。这种保护设计不仅能延长电容使用寿命，更能提升电源在频繁启停场景下的可靠性，这也体现出厂商对极端使用工况的周全考量。

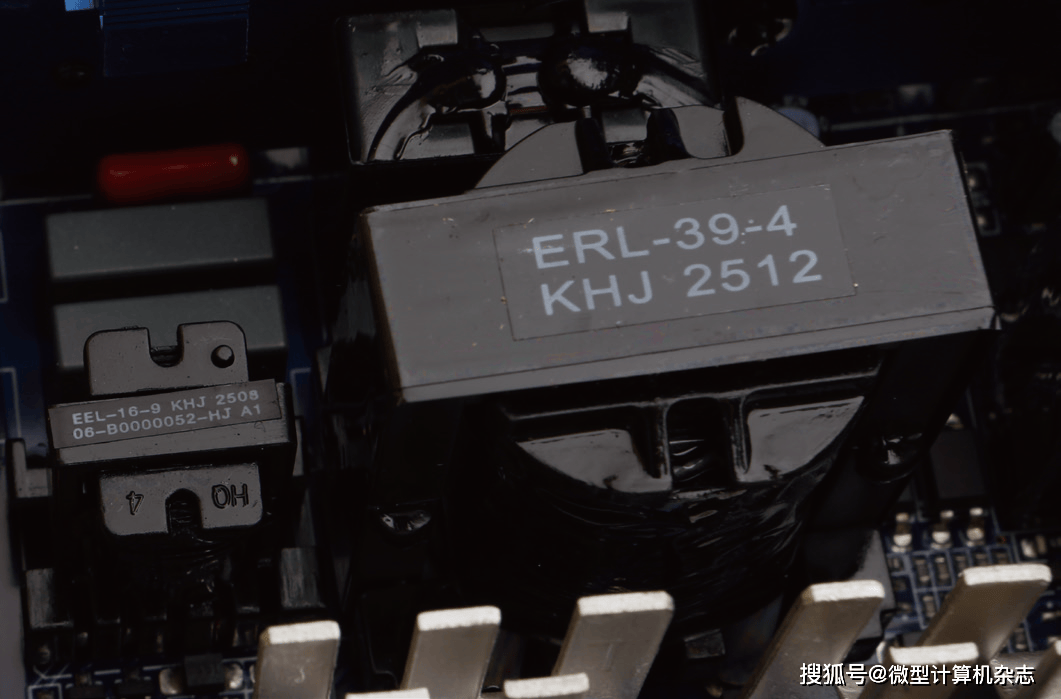

▲电源的主变压器

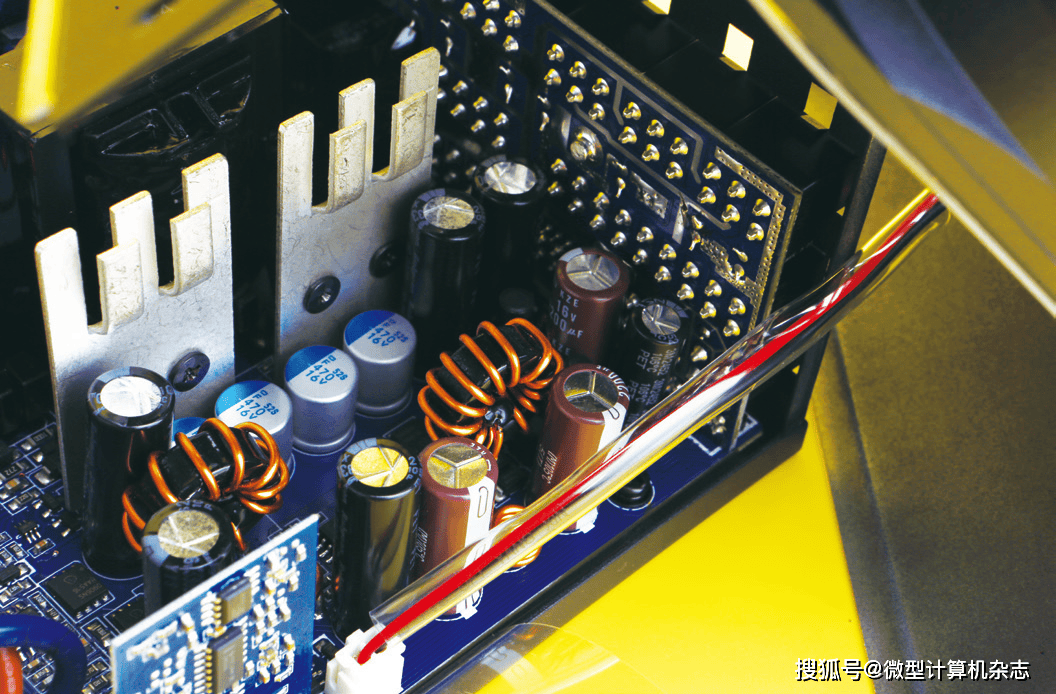

▲DC转换电路旁边还配置了多颗“固态电容+电解电容”组成的滤波系统

位于电源中央的主变压器作为能量转换的核心枢纽，它采用ERL-39磁芯，说明它是一款直径为39mm的平面磁芯，该变压器常见于高频开关电源中。主变压器背后则是电源的+12V同步整流电路，上面分布了2个整流管和2个续流管，固定在两片散热模组的底部。器件来自HUAYI（华羿微），丝印型号为“HYG020N04”，耐压40V，阻抗1.8mΩ。

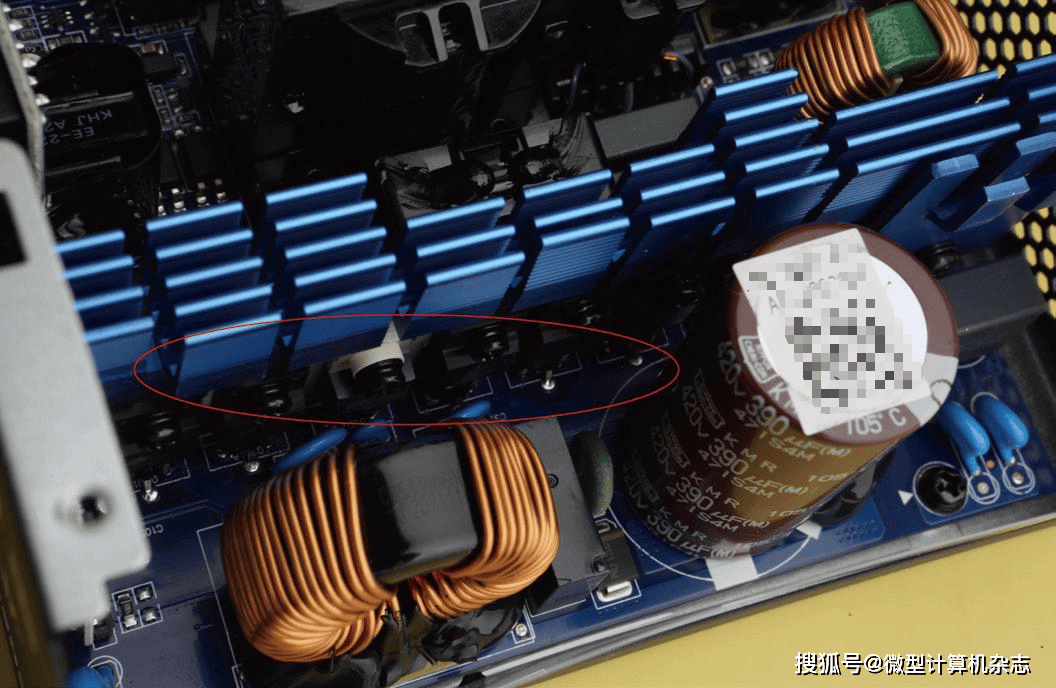

▲电源的铝制散热片下方是整流电路和PFC电路部分，配置有整流桥、2个PFC开关管、1个PFC二极管以及4个电源主开关管。

在EMI电路旁边最外侧的LLC谐振控制器子板旁边，是电源的DC to DC电路，负责+5V和+3.3V电压转换。该电路中有2个线圈电感，每个电感下方都配备了2个共计4个DC转换器，丝印型号为“0906NS”（BSC0906NS），来自英飞凌。其可耐压30V，导阻4.5mΩ。另外，该电路还配置了2颗来自ANPEC（茂达电子）APW7164控制器。

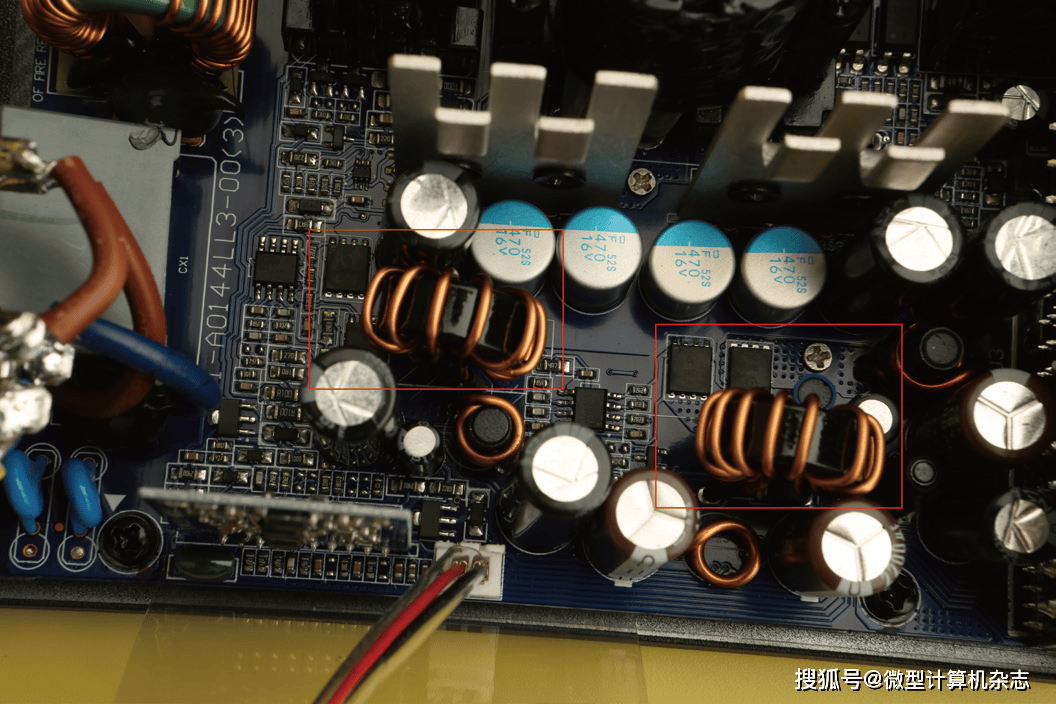

▲电源的DC to DC电路，板载有2个线圈电感，每个电感下方都配备2个、共计4个来自英飞凌的“0906NS”（BSC0906NS）DC转换器。

在安耐美金竞蝠GM850的输出模组部分，它采用“固态电容+电解电容”组成的滤波电路，电容都来自一线品牌。其中高密度固态电容承担高频纹波抑制重任，而长寿命电解电容组则凭借大容量储电优势确保低频噪声的有效滤除。这种不同分工的滤波设计形成完整的电磁净化网络。从金竞蝠GM850的用料可以看出，其在电路设计和用料等方面都保持了安耐美电源的高水准，零部件供应商都来自行业内一线品牌，能为电源提供优秀的电气性能。

写在最后

总的来说，安耐美金竞蝠GM850作为竞蝠系列面向主流用户的一款电源，凭借其扎实的用料、可靠的电气性能和突出的性价比，成为预算有限但又追求大品牌与高规格的用户高性价比之选。它不仅符合ATX 3.1规范、通过80PLUS金牌认证，更在结构上采用全桥LLC谐振与DC-DC架构实现高效能转换。内部选用NCC、Rubycon等一线品牌电容，搭配美浦森PFC开关管和英飞凌DC控制器等优质元件，并具备完善的电路保护功能，保障高负载下的稳定供电。结合其499元的定价，这款电源在同等规格产品中显得竞争力十足，非常适合注重品质与价格的DIY用户。
