“华年商城”小编为您讲解:0402 0.04R(40mR)电阻通过REACH、ROHS与AECQ200认证的全流程解析

在电子元件小型化与高可靠性并重的今天,这款0402封装的合金电阻以其卓越性能成为关键组件,但其认证之路需要周密策划与严格执行。

在当今电子设备向小型化、高可靠性发展的趋势下,0402 0.04R(40mR) 0.33W 1%合金电阻凭借其高功率密度、低温漂特性和低寄生电感,成为汽车电子、工业控制和新能源等领域的关键元件。

采用金属箔FR4 PCB板工艺的该电阻,要实现全球市场准入,必须通过REACH、ROHS和AECQ200等权威认证。这些认证不仅是法规合规性的要求,更是产品卓越性能和可靠性的有力证明。

01 电阻特性与工艺基础

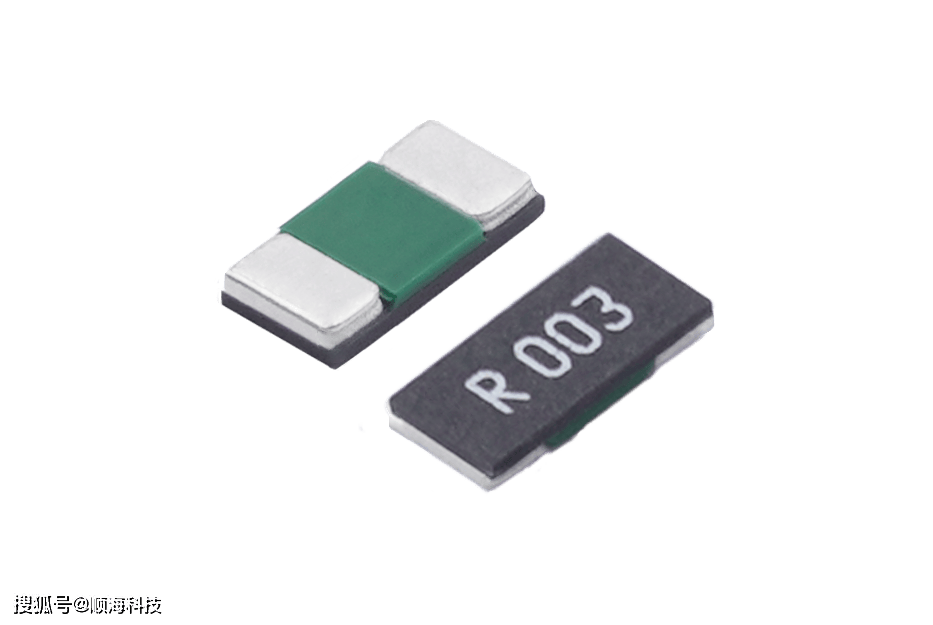

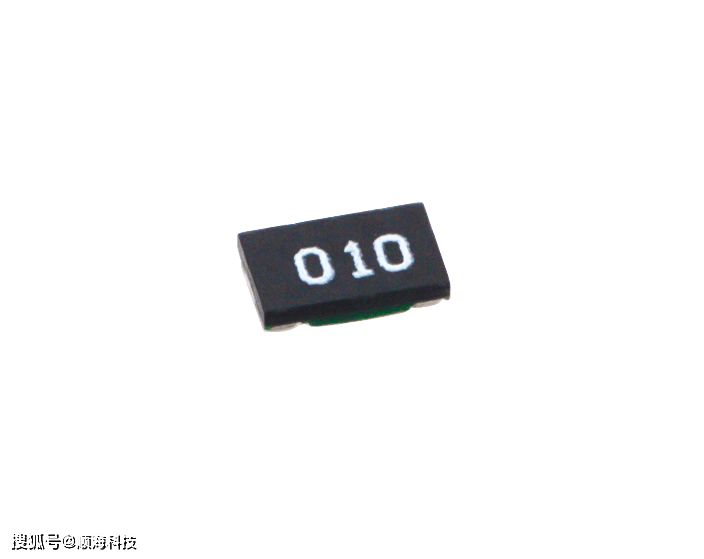

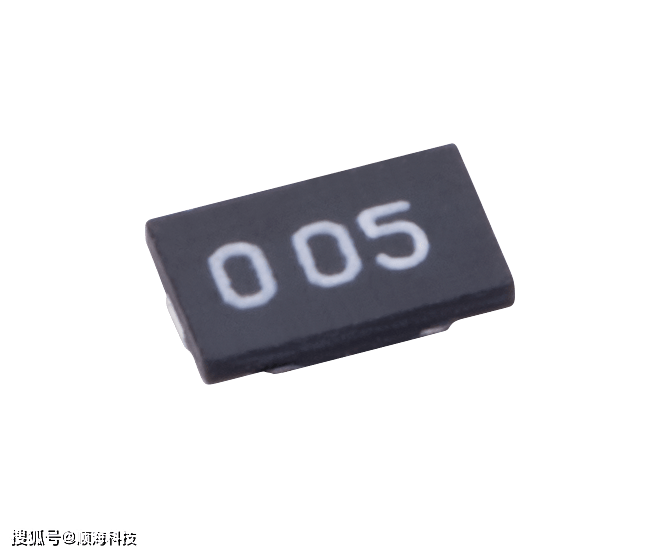

0402 0.04R(40mR)电阻采用0402封装尺寸(1.0×0.5mm),在极小空间内实现了0.33W的功率容量,这在同类尺寸电阻中表现突出。

合金电阻材料(如镍铬合金或锰铜合金)通过真空溅镀技术制备,并选择FR4 PCB板工艺进行封装和连接,实现了高功率密度、低温漂(TCR)和低寄生电感的平衡。

其低寄生电感特性(可低于0.5nH)对于高频应用至关重要,能有效抑制高频开关噪声,确保信号完整性。1%的精度则保证了电流检测和信号采集的准确性。

02 REACH认证合规要求

REACH法规(《化学品的注册、评估、授权和限制》)是欧盟对化学品安全使用的综合性法规。对于0402 0.04R(40mR)电阻,合规性要求主要涉及以下方面:

SVHC(高度关注物质)清单是REACH认证的核心内容。产品中任何SVHC的浓度若超过0.1%(重量比),必须向欧盟化学品管理局(ECHA)通报,并向消费者传达安全信息。

确保产品不含有REACH附件XVII中限制的物质。这需要通过材料声明表(MCD)和有害物质测试报告来证明。

认证需要提供符合性声明(DoC)以及由认可实验室出具的测试报告。优秀的供应商会公开声明其产品“不含有REACH SVHC”。

03 ROHS认证合规路径

ROHS指令(《关于限制在电子电气设备中使用某些有害物质的指令》)旨在限制电子电气设备中特定有害物质的使用。合规性要求:

ROHS 2.0要求严格限制铅(Pb)、汞(Hg)、镉(Cd)、六价铬(CrVI)、多溴联苯(PBB)和多溴二苯醚(PBDE)等有害物质的含量。其中,镉的限值为0.01%(100ppm),其他有害物质的限值为0.1%(1000ppm)。

对于电阻器,需要确保无豁免符合ROHS标准。早期的某些电阻可能因工艺问题需要豁免条款,但先进的合金电阻应力求无卤素且无需豁免。

如同REACH,ROHS合规性也需要符合性声明(DoC)和由认可实验室出具的测试报告。

04 AECQ200认证关键技术

AECQ200是针对汽车应用无源元件的应力测试认证,是证明元件在严苛汽车环境下高可靠性与稳定性的强制性认证。其测试要求极为严格:

包括高温存储(如125°C,1000小时)、温度循环(如55°C至125°C,1000次循环)、高温高湿(85°C/85% RH,1000小时)及寿命测试(125°C,额定功率,1000小时)等。

测试后,电阻的阻值变化需控制在极小的范围内(例如,对于精密电阻,高温存储后ΔR≦±1%)。

AECQ200还包含耐硫化测试、机械冲击、振动等多项测试,全面验证电阻在极端环境下的稳定性。

05 实现认证的策略与步骤

材料选择与供应链管理:从源头确保所有材料(合金材料、陶瓷基板、FR4基板、端电极、焊料、包封材料)均符合ROHS和REACH要求。选择已知能通过AECQ200认证的高可靠性材料体系。

工艺控制与设计优化:采用真空溅镀或磁控溅射等精密工艺形成均匀的合金薄膜,确保阻值精度和一致性。激光修调可进一步提高精度。

通过优化电阻图案设计、采用无引线贴片结构,有助于降低寄生电感(ESL可低至0.1nH)。

0.33W的功率对0402封装是挑战。需通过金属基板或特殊散热设计(如thermal via)改善散热,防止过热导致阻值永久改变或烧毁。

采用环氧树脂包覆等工艺保护电阻体,抵御湿气、盐雾、硫化等腐蚀。

测试与认证流程:选择具有AECQ200测试资质和ROHS/REACH检测能力的认可实验室。进行化学分析测试(ROHS/REACH)和AECQ200环境可靠性测试。

整理测试报告、符合性声明、材料清单、工艺流程图等技术文件,建立产品溯源体系。

实现认证后,0402 0.04R(40mR)电阻不仅能满足全球市场的法规要求,更能在激烈的市场竞争中凭借认证背书脱颖而出,成为高可靠性电子设计的理想选择。

随着汽车电子和工业控制领域对元件可靠性要求的不断提高,这类通过认证的高性能电阻的应用前景将更加广阔。
