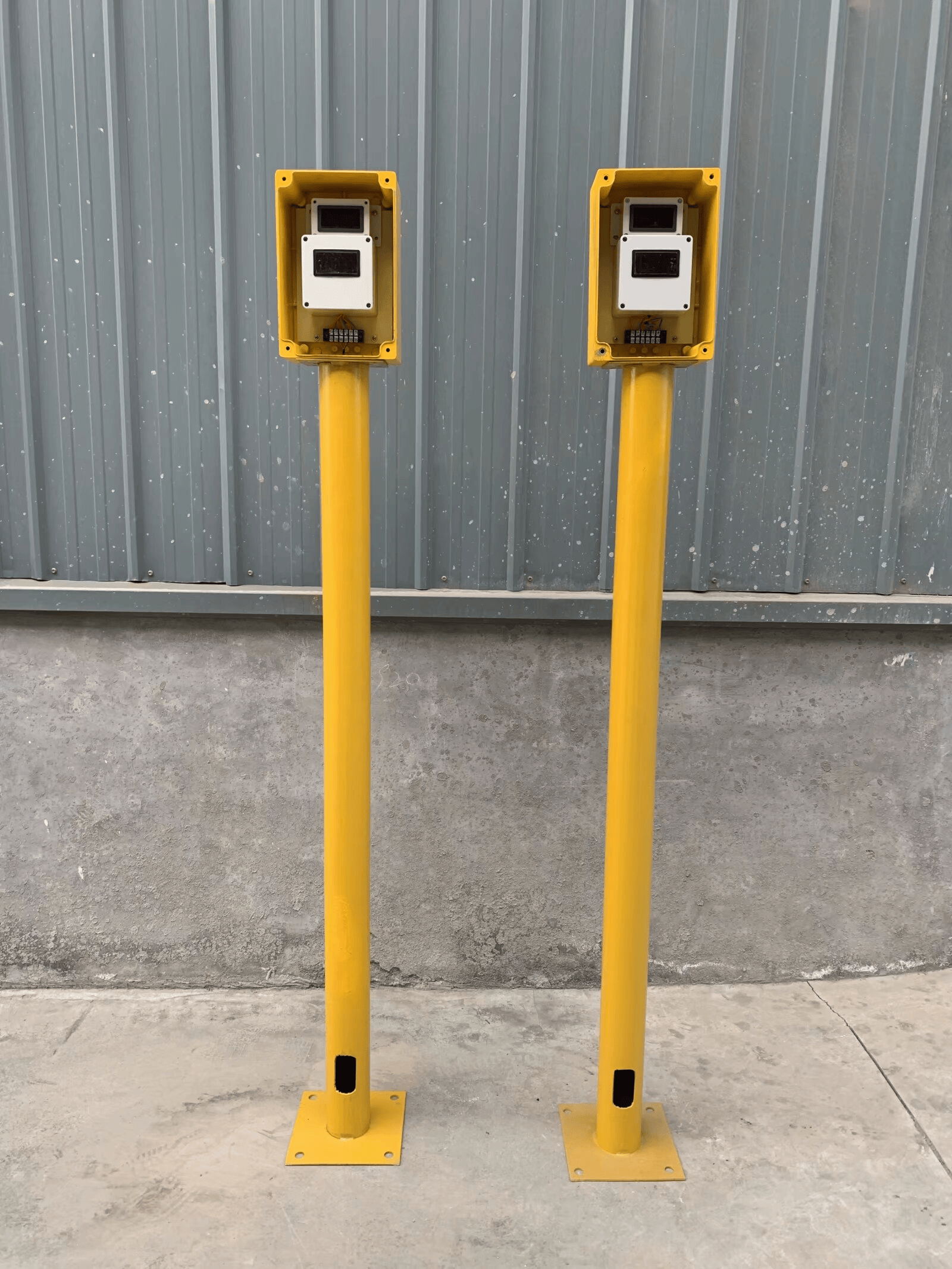

管道电位信号输送器(以BX-DW-03为例)介绍

一、产品定位与核心功能

BX-DW-03是专为埋地金属管道阴极保护系统设计的智能电位信号输送器,其核心功能是将管道与土壤之间的电位差(管地电位)转换为标准工业信号(如4-20mA电流信号),实现电位数据的远程传输、实时监测与异常报警。该设备适用于石油、天然气、化工等行业的长输管线,是阴极保护系统中电位监测的关键环节。

二、核心功能详解

自动采集与定时传输

自动定时采集:设备可按预设时间间隔(如每1小时)自动采集管地电位数据,无需人工干预,减少现场巡检频率。

无线传输能力:支持GPRS、NB-IoT等无线通讯方式,将数据实时发送至监控中心或管理人员移动设备,实现远程监控。

数据存储与回溯:内置存储模块可保存历史数据,支持按时间、电位值等条件查询,为腐蚀趋势分析提供依据。

异常报警与高精度测量

阈值报警功能:当电位值超过预设安全范围(如-0.85V至-1.2V vs CSE)时,立即通过短信、邮件或声光报警通知管理人员,及时处理潜在腐蚀风险。

高精度测量技术:采用低噪声传感器与数字滤波算法,电位测量分辨率可达0.1mV,误差≤±0.5%,满足阴极保护系统对电位监测的严苛要求。

抗干扰与低功耗设计

EMI抗干扰滤波电路:有效抑制工频干扰(如50Hz电网噪声),确保信号稳定性。

防雷保护电路:内置浪涌抑制器,可承受1kV瞬态高压冲击,避免雷击损坏设备。

低功耗芯片与电源管理:待机功耗≤1W,支持太阳能供电或电池供电,延长野外设备使用寿命。

三、技术参数与性能指标

参数类别BX-DW-03技术规格电位输入范围0-3V(可定制)输出信号4-20mA电流信号(标准工业信号)负载电阻范围0-600Ω(适配多数PLC/DCS系统)电位-电流精度≤±1%FS(全量程误差控制)工作温度-15℃至+45℃(扩展型支持-25℃至+55℃)防护等级IP65(防尘防水,适合户外安装)防爆等级Ex ia IIC T4 Ga(本质安全型,适用于0区)供电方式DC24V或AC220V(可选)通讯协议支持Modbus RTU/TCP、RS485/RS232
