普源示波器DS70000系列频谱分析射频测试
创始人
2025-09-19 12:04:39
0次

在射频信号测试领域,频谱分析是揭示信号本质的关键手段。RIGOL DS70000系列数字示波器凭借其卓越的频谱分析功能,为工程师提供了从信号捕获到深度分析的完整解决方案。本文通过实测案例,展示DS70000在频谱分析中的性能表现与应用价值。

一、测试环境与设备配置

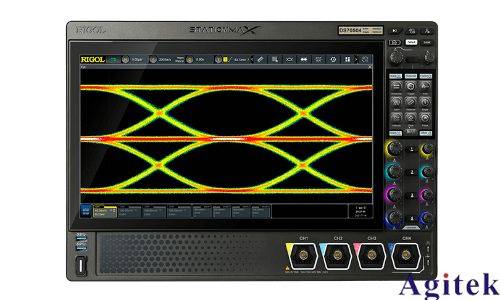

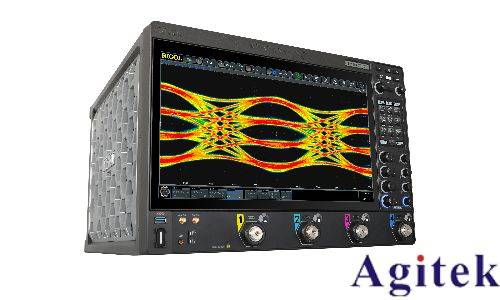

本次实测采用DS70000系列示波器,其最大5GHz带宽与20GSa/s采样率保证了高频信号的精准捕获。搭配EMI预兼容测试夹具及差分探头,测试对象为某通信模块发射的射频信号。测试前需通过示波器界面设置中心频率、扫宽、分辨率带宽(RBW)等参数,并启用实时频谱分析(RTSA)功能。

二、实时频谱分析:动态信号的“捕手”

DS70000的RTSA功能每秒可执行上万次FFT运算,实时呈现频谱变化。实测中,通过输入扫频信号,频谱窗口迅速捕捉到信号频率随时间的变化轨迹。其低至100Hz的RBW分辨率清晰分辨出相邻信号,配合峰值列表功能,自动标记信号峰值频率与功率,为干扰排查提供直观依据。

三、EMI预一致性测试:合规性验证的利器

DS70000内置的EMI预测试软件支持CISPR标准模板,可一键生成EMI预兼容报告。测试中,通过设置准峰值检波器与6dB EMI滤波器,系统自动分析信号是否符合电磁兼容规范。实测结果显示,DS70000能准确识别信号中的传导干扰成分,为产品设计优化提供数据支撑。

四、调制信号分析:解码深层信息

针对2FSK等调制信号,DS70000可通过SSC-DSA功能扩展实现解调分析。实测中,输入带有频偏的2FSK信号后,示波器自动提取中心频率、功率偏移等参数,并通过频谱图与解调波形同步显示,帮助工程师快速定位调制异常。

五、实测结论与优势总结

DS70000系列凭借硬件加速的频谱处理能力,实现了从常规频谱分析到复杂调制解调的全面覆盖。其低噪声本底、高分辨率带宽与实时处理能力,显著提升了射频测试效率。尤其在动态信号捕获、EMI预测试及调制分析场景中,DS70000展现出超越传统频谱仪的竞争力,成为射频研发与生产测试环节的可靠工具。

通过本次实测,DS70000系列频谱分析功能的高性能与易用性得到充分验证。未来,在5G通信、物联网等射频技术密集领域,该设备有望为工程师攻克更多技术难题提供有力支持。
