ANAPF 系列有源电力滤波器并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

原理：

ANAPF 系列有源电力滤波器通过 CT 采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

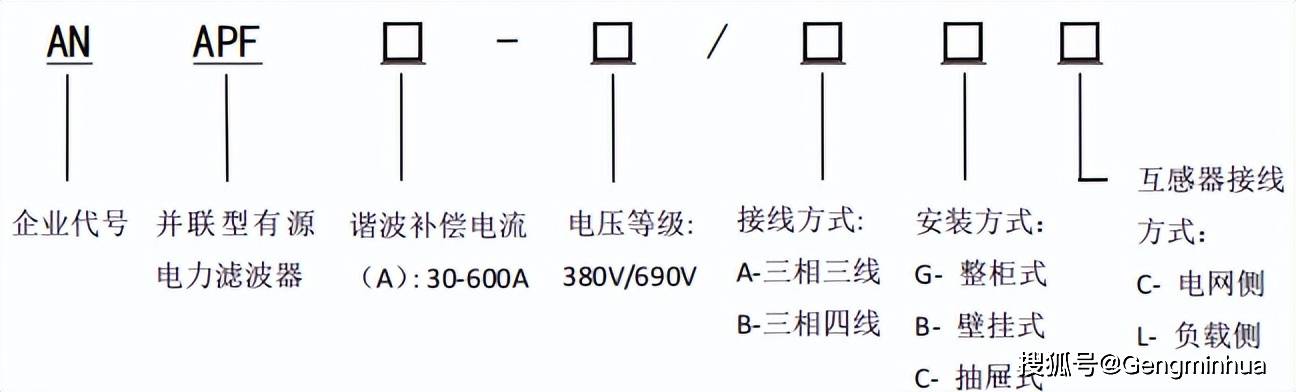

1产品型号

注：例如 100A 的抽屉式 APF 模块型号为 ANAPF 100-380/BCL。

2技术参数

3尺寸及示意图

Part.01抽屉式模块

Part.02壁挂式模块

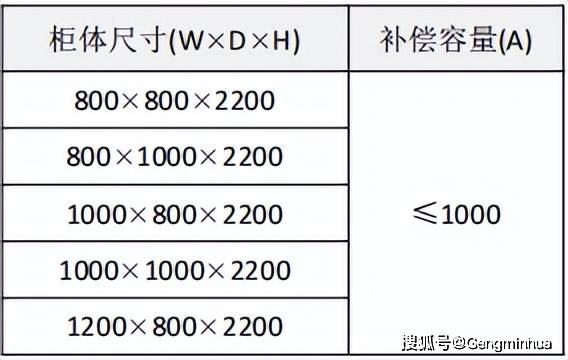

Part.03 整柜

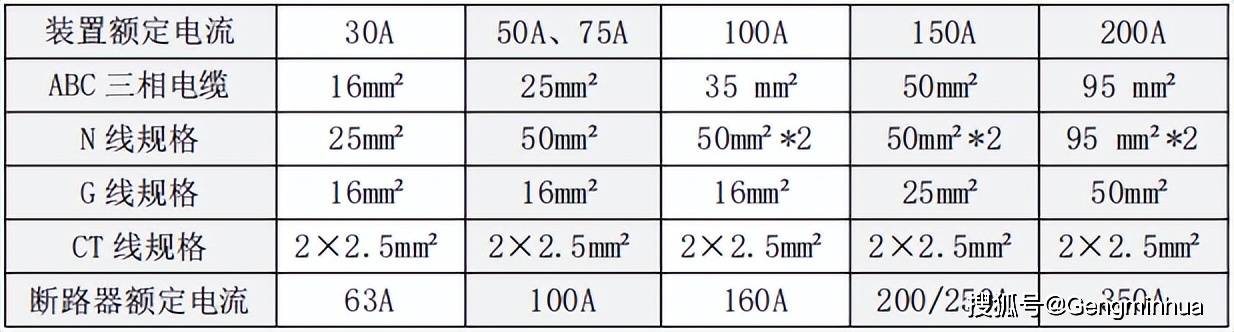

4接线示意图

单模块单套互感器采样（负载侧）

多模块多套互感器采样（电网侧）

注：双套CT，电网CT与装置CT反向并联
