泰克示波器FFT功能详解
创始人
2025-09-18 05:05:13
0次

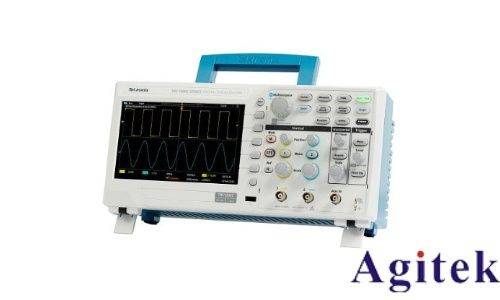

在电子信号分析中,频谱分析是揭示信号本质的重要手段。泰克示波器的FFT(快速傅里叶变换)功能,将时域信号转化为频域信息,为工程师提供了洞察信号频率成分的“透视镜”。本文将深入解析泰克示波器FFT功能的原理、设置方法及典型应用场景,助力高效使用这一强大工具。

一、理解FFT:信号分析的“数学显微镜”

傅里叶变换的核心思想是:任何复杂信号均可分解为不同频率的正弦波叠加。泰克示波器的FFT功能通过算法将时域波形数据转换为频域图谱,直观呈现信号中各频率分量的幅度与相位。这一技术广泛应用于噪声分析、谐波检测、振动诊断等领域。例如,通过频谱图可快速识别电源纹波中的高频噪声成分,或分析机械振动信号中的故障频率。

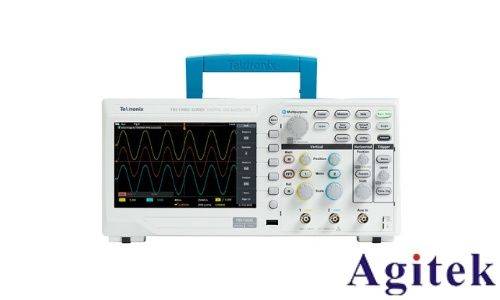

二、泰克示波器FFT设置步骤

1.启用FFT功能:通过示波器菜单进入“数学”选项,选择“FFT”功能开启。

2.配置关键参数:

采样率与记录长度:采样率需满足奈奎斯特定理(至少为信号最高频率的2倍),记录长度影响频谱分辨率。

窗口类型选择:泰克示波器提供矩形窗、汉宁窗等选项,汉宁窗可减少频谱泄漏,适合瞬态信号分析。

平均次数设置:通过多次测量平均降低随机噪声,提升频谱精度。

3.频谱图分析:调整水平时基(频率范围)与垂直刻度(幅度单位),利用光标测量特定频率点的幅度与相位。

三、实战应用与注意事项

1.电源纹波测试:通过FFT分析开关电源中的高频噪声,优化滤波设计。

2.通信信号解调:观测调制信号的频谱特征,判断信号质量与失真程度。

3.避免混叠与泄漏:

设置合适的采样率防止高频信号混叠至低频段。

选择合适的窗口函数(如Hanning窗)减少频谱泄漏,尤其适用于非周期信号分析。

4.探头衰减比的影响:测量小信号时优先选择低衰减比探头(如1:1),避免示波器噪声放大影响频谱精度。

四、泰克示波器的FFT技术优势

高性能硬件支持:高达10 GS/s的采样率与100 M点记录长度,确保高频信号捕捉与精细频谱分析。

智能算法优化:内置先进FFT算法与抗混叠滤波,降低计算误差。

可视化交互界面:一键式操作与频谱图实时显示,大幅提升分析效率。

泰克示波器的FFT功能不仅是信号分析的利器,更是故障诊断与产品研发中不可或缺的工具。通过掌握其原理与配置技巧,工程师可更精准地定位问题根源,推动技术创新与效率提升。
