在智能手机、电脑、电动汽车、太阳能逆变器等现代电子设备中，有一种关键的半导体器件默默发挥着核心作用——MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor，金属氧化物半导体场效应晶体管）。它就像电路中的“智能开关”，能够高效控制电流的通断，是集成电路和电力电子的基础元件之一。

MOS管是什么？

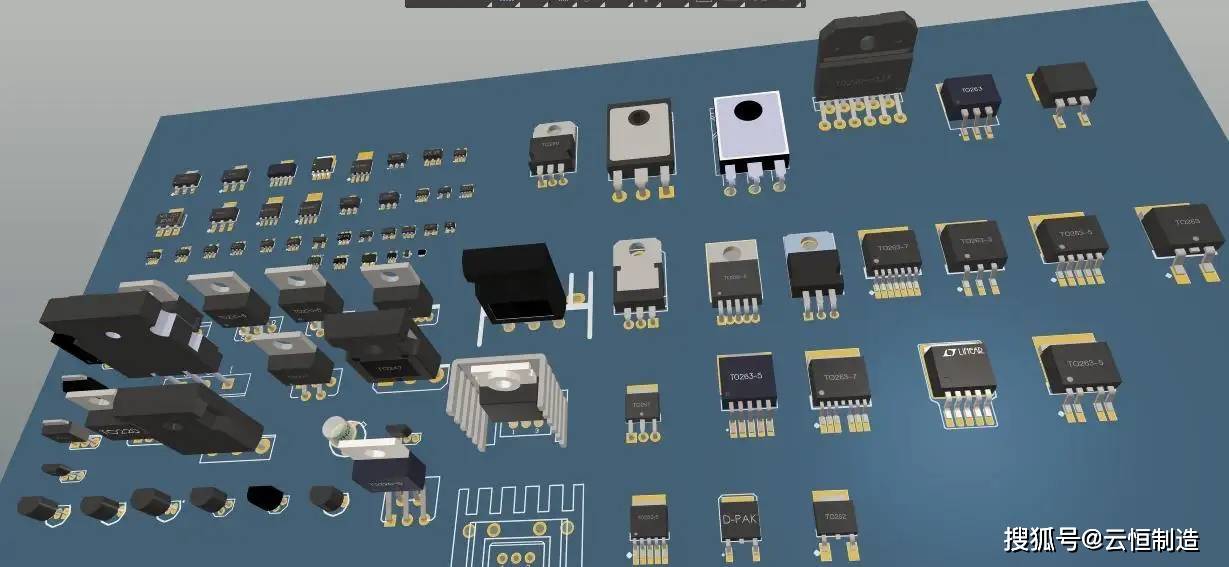

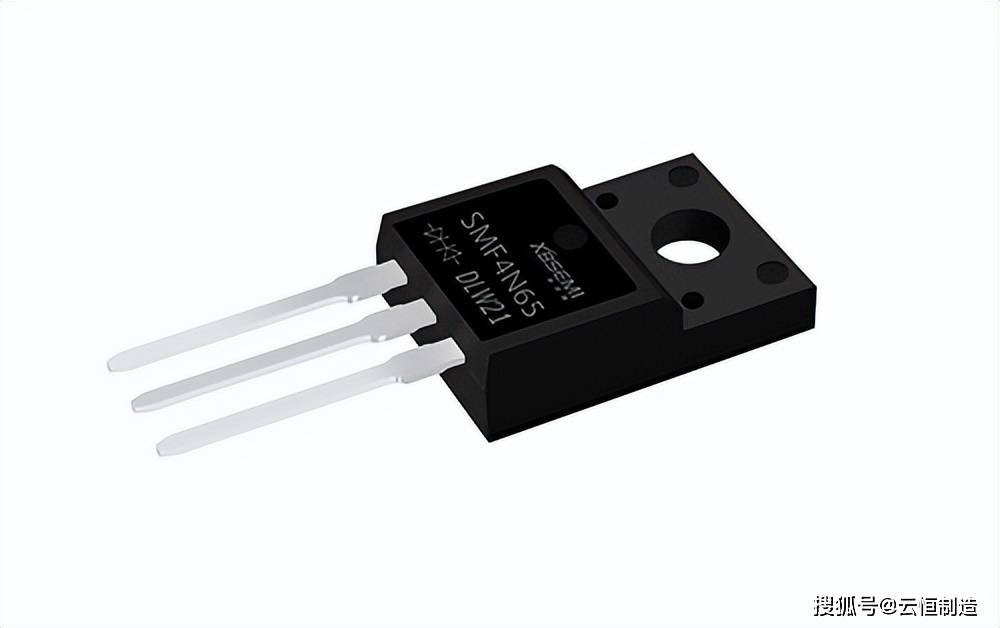

MOS管是一种电压控制型半导体开关器件，通过栅极（Gate）电压的变化来控制源极（Source）和漏极（Drain）之间的电流导通或关断。与传统的机械开关或双极型晶体管（BJT）不同，MOS管具有输入阻抗高、开关速度快、功耗低、易于集成等优势，因此成为现代电子电路的核心元件。

MOS管的基本结构

MOS管的核心结构由三层材料组成：

金属（Metal）：栅极（Gate），用于施加控制电压。

氧化物（Oxide）：通常是二氧化硅（SiO₂），作为绝缘层，隔离栅极和半导体。

半导体（Semiconductor）：通常是硅（Si），构成源极（Source）和漏极（Drain），中间部分称为沟道（Channel）。

当栅极施加电压时，会在半导体表面形成导电沟道，从而控制源漏极之间的电流。

MOS管的主要类型

MOS管可以根据导电机制和工作模式分为多种类型，其中最常见的是NMOS和PMOS，以及它们的组合CMOS。

1. NMOS与PMOS

NMOS（N沟道MOS管）

栅极加正电压时导通，适合用于低端开关（电流从漏极流向源极）。

电子是主要载流子，迁移率高，开关速度更快。

典型应用：数字逻辑电路、电源开关。

PMOS（P沟道MOS管）

栅极加负电压时导通，适合用于高端开关（电流从源极流向漏极）。

空穴是主要载流子，迁移率较低，速度稍慢。

典型应用：与NMOS组合构成CMOS电路。

2. 增强型与耗尽型

增强型MOS管（Enhancement Mode）

默认关闭，需要栅极电压才能导通（如大多数现代MOS管）。

适用于数字电路和开关电源。

耗尽型MOS管（Depletion Mode）

默认导通，需要栅极电压才能关闭（较少使用）。

适用于某些特殊模拟电路。

3. CMOS（互补MOS）

CMOS技术将NMOS和PMOS组合使用，构成低功耗、高噪声容限的数字集成电路，是现代CPU、存储器、微控制器（MCU）的基础。

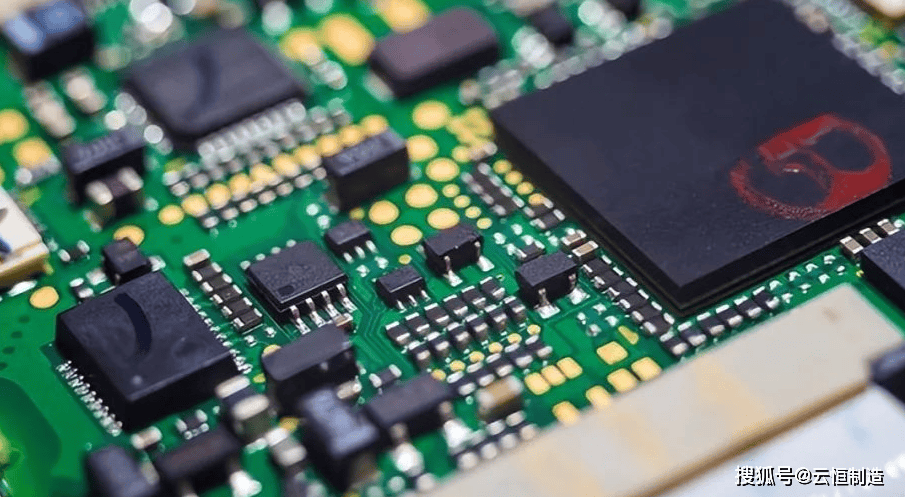

MOS管的典型应用

MOS管的应用极其广泛，几乎涵盖所有电子领域：

1. 数字集成电路（CPU、存储器）

CMOS技术构成现代微处理器（如Intel CPU）、内存（DRAM）、FPGA等。

低功耗、高集成度，支撑计算机和智能手机的发展。

2. 电源管理

DC-DC转换器（Buck/Boost电路）：高效降压/升压，用于手机、笔记本电脑。

LDO（低压差线性稳压器）：提供稳定电压，噪声低。

同步整流：提高开关电源效率，减少损耗。

3. 电机驱动

H桥电路：控制直流电机正反转，用于机器人、电动车。

无刷电机（BLDC）驱动：如无人机电调、电动汽车驱动。

4. 射频（RF）与无线通信

功率放大器（PA）：用于4G/5G基站、Wi-Fi模块。

射频开关：实现信号切换，如手机天线调谐。

5. 太阳能逆变器与新能源

光伏MPPT控制：最大化太阳能板能量采集。

电动汽车充电器：高效电能转换。

6. LED驱动

恒流控制：确保LED亮度稳定，如显示屏背光。

7. 保护电路

负载开关：防止过流、短路，如USB电源管理。

结语

MOS管作为现代电子技术的基石，从微处理器到电力电子，无处不在。它的高效、可靠和可集成性，推动了计算机、通信、新能源、人工智能等领域的飞速发展。

对于电子工程师，深入理解MOS管的特性和应用，是设计高性能电路的关键；对于普通科技爱好者，了解MOS管的工作原理，也能更好地理解智能设备背后的技术逻辑。

未来，随着新材料和新工艺的突破，MOS管将继续在更高效、更智能的电子系统中扮演核心角色，推动科技世界向前迈进。
