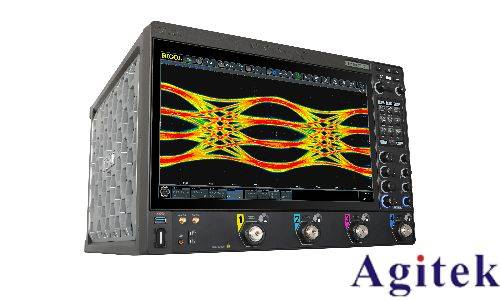

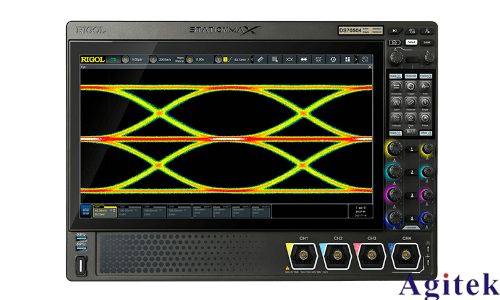

普源（Rigol）DS70000系列示波器作为高端数字示波器中的佼佼者，其5GHz实时采样技术是其核心竞争力之一。本文将从总体架构、关键技术和实现优势三个方面，对DS70000系列的5GHz实时采样技术进行深入剖析，揭示其在高速采集和高精度信号捕获中的技术秘密。

一、总体技术架构概述

普源DS70000示波器采用模块化设计，关键采样链路主要包括：

多通道高速采样系统

支持单通道5GHz带宽，典型采样率可达40GSa/s，满足高速数字信号和射频信号的采集需求。

高性能模数转换器（ADC）

采用先进的高速、低噪声ADC芯片，保持宽带宽下高动态范围和高分辨率。

高速信号预处理单元

包含低噪声前端放大和带宽限幅电路，保证输入信号在ADC前得到良好匹配和滤波。

FPGA实时数据处理平台

负责高速数据流管理、触发判决、序列重组和显示处理，实现真正的实时采样和波形显示。

二、关键技术细节剖析

1. 多阶采样技术

DS70000通过创新的多阶采样电路设计，优化信号路径，减少信号失真，提升带宽。多级放大器和带通滤波器链路确保信号幅度和相位准确传递，避免采样时的带宽损失。

2. 先进ADC架构

选择高采样率ADC芯片，采用分时复用或时间交错（time-interleaving）架构，多个ADC芯片协同工作提升总采样速率，同时内部采用校准算法消除时间和增益不匹配带来的采样误差。

3. 低抖动时钟系统

5GHz下采样对时钟抖动极为敏感。DS70000集成低抖动、高稳定性的时钟源和相位锁定环（PLL），保证时钟准确同步，极大降低抖动误差，保证采样精度。

4. 实时FPGA处理平台

利用高速FPGA对采样数据进行流水线处理，实现波形重建、去噪和触发判断，确保5GHz信号可以在实时模式下无丢失地捕获和显示。FPGA还支持多通道数据的实时合成和协议解码。

三、实时采样技术优势

高速大带宽信号完整捕获

5GHz带宽结合超高采样率，确保高速数字总线和射频信号的细节完整显示，适合高速通信和高频电子领域分析。

低噪声高灵敏度

采用低噪声放大与滤波设计，提升信噪比，捕获微弱信号细节，增强测量可靠性。

高级时序同步

多通道时序同步误差控制在皮秒级，适合多路高速信号的协同分析。

强大触发能力

支持复杂触发逻辑、实时采样触发与数学运算触发，满足复杂信号特征捕获需求。

四、应用实例简析

在高速串行总线调试（如PCIe Gen4/5）、射频信号分析和高速模数转换器测试中，DS70000的5GHz实时采样架构表现卓越，能够捕捉极短脉冲、精确测量抖动和噪声，为信号完整性评估提供强力工具。

普源DS70000系列示波器的5GHz实时采样技术通过创新的多阶采样电路、先进的高速ADC、低抖动时钟系统及高性能FPGA处理，实现了高速、大带宽信号的高精度、实时捕获。其技术架构兼顾了采样精度、处理速度和稳定性，是现代高频高速电子测量领域的关键利器，为用户提供了高度可靠的信号分析解决方案。
