充电头网淘到了一款康舒1100W白金牌服务器电源，这款电源支持100-127V输入，输出功率为1050W，在200-240V输入时达到额定输出功率1100W。电源额定输出电压为12.2V，辅助电源输出为12V，额定输出电流3A。

电源模块采用长条形金属外壳，输入端设有散热风扇，把手，指示灯和电源插座，输出端设有金手指连接器。这款电源模块用于为联想服务器供电，采用PFC+移相全桥架构。下面就带来康舒这款白金牌服务器电源的拆解，一起看看内部的方案和用料。

康舒1100W碳化硅服务器电源外观

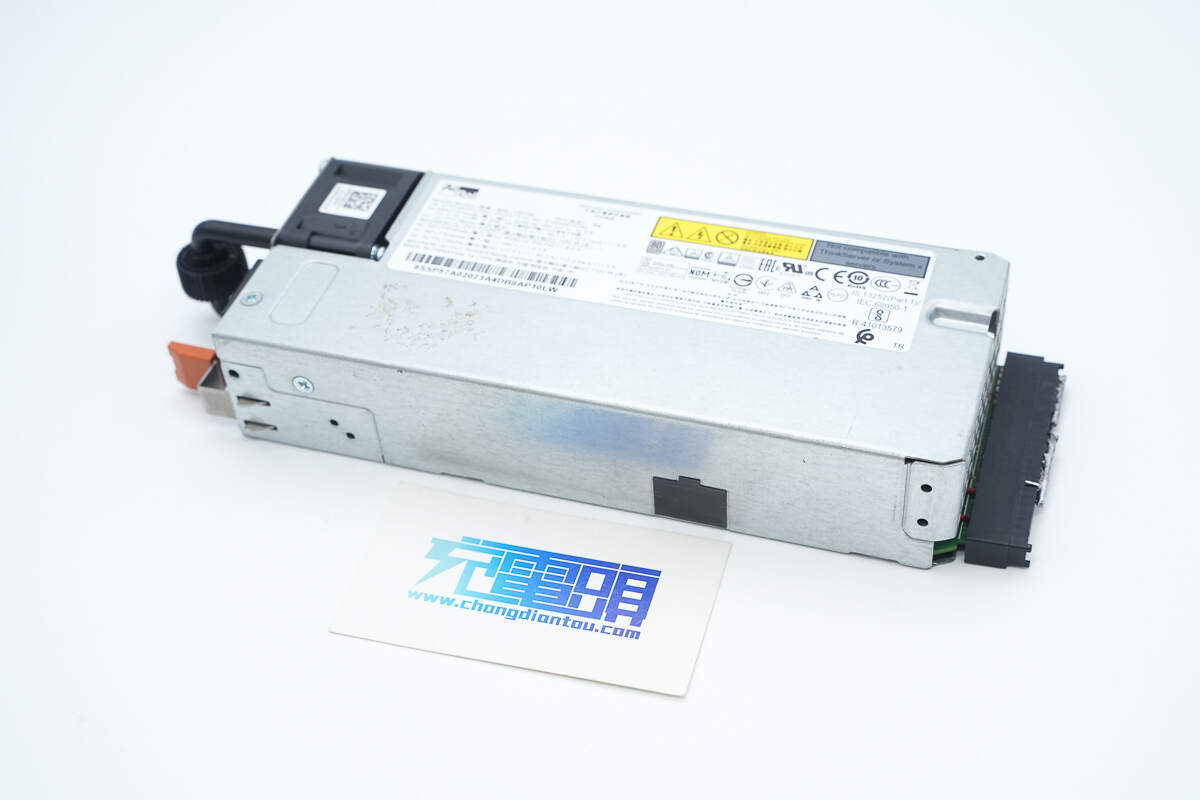

康舒1100W白金牌服务器电源采用金属外壳，通过冲压和螺丝固定。

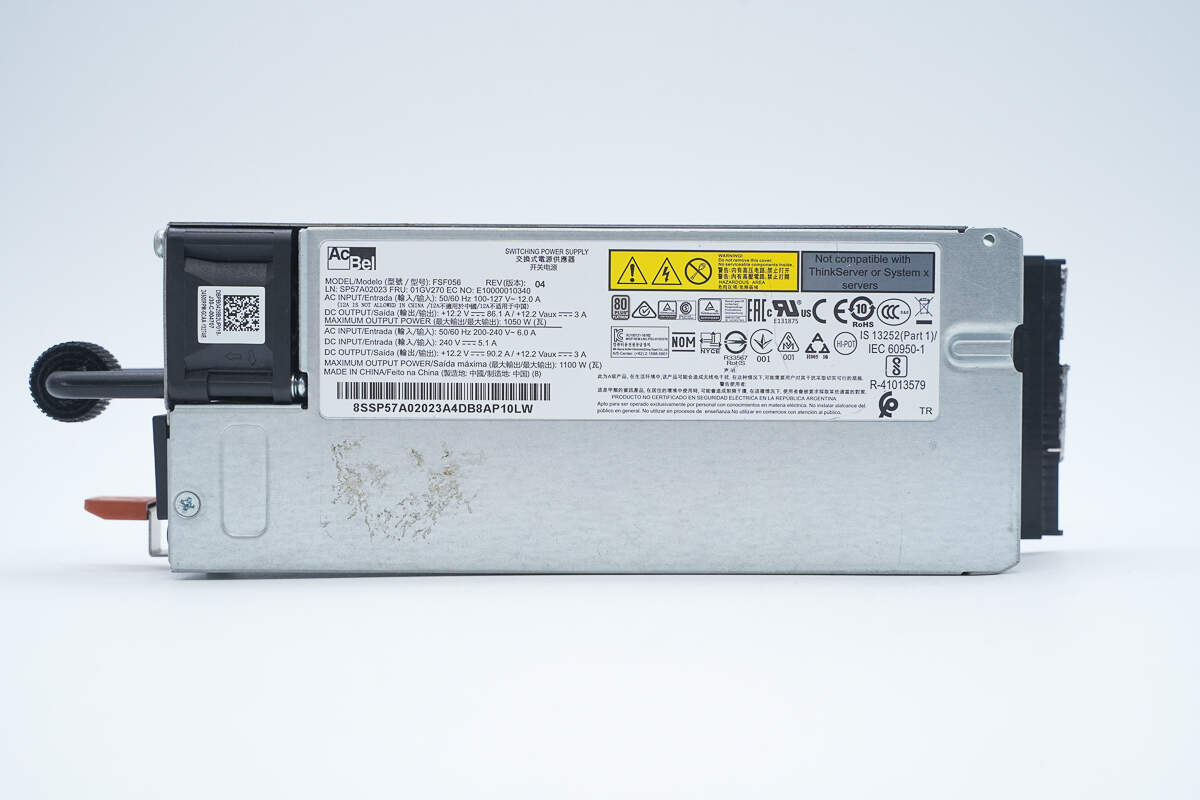

机身正面粘贴信息铭牌。

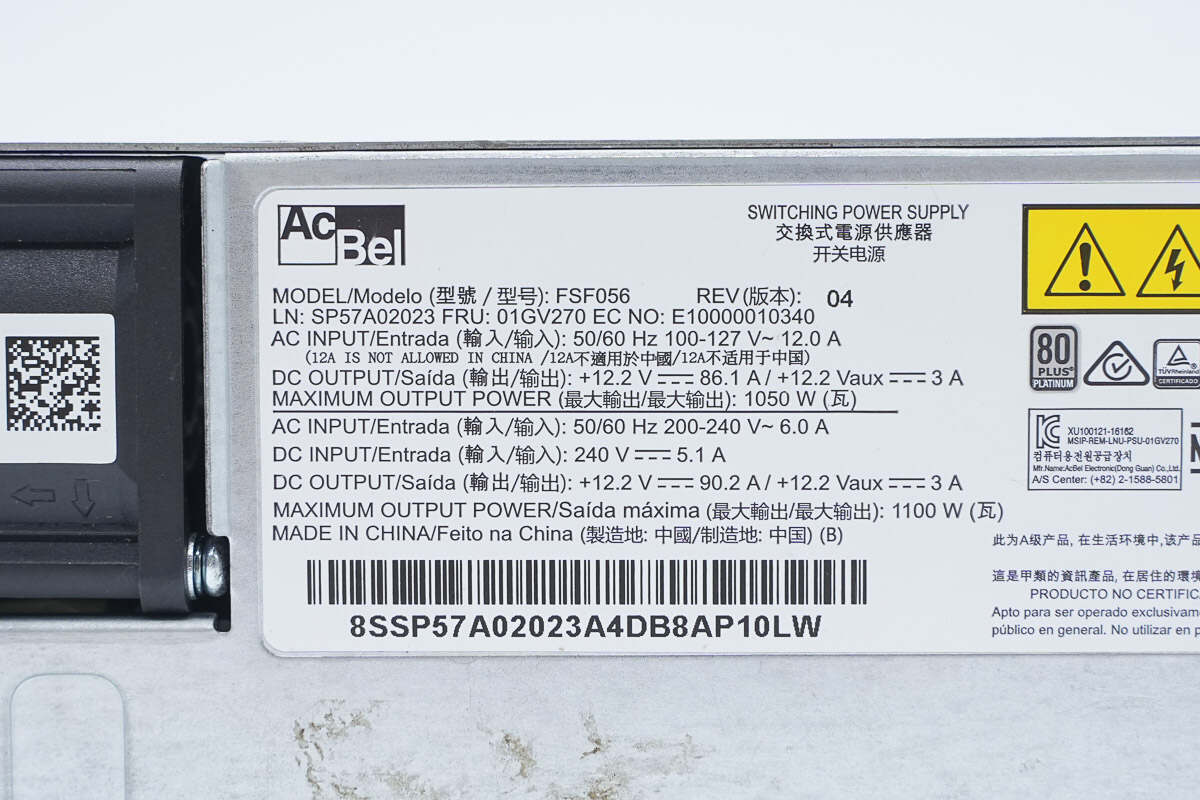

电源机身铭牌特写

型号：FSF056

输入：50/60Hz 100-127V~ 12A

输出：+12.2V 86.1A / +12.2Vaux 3A

最大输出：1050W

输入：50/60Hz 200-240V~ 6A

输入：240V 5.1A

输出：+12.2V 90.2A / +12.2Vaux 3A

最大输出：1100W

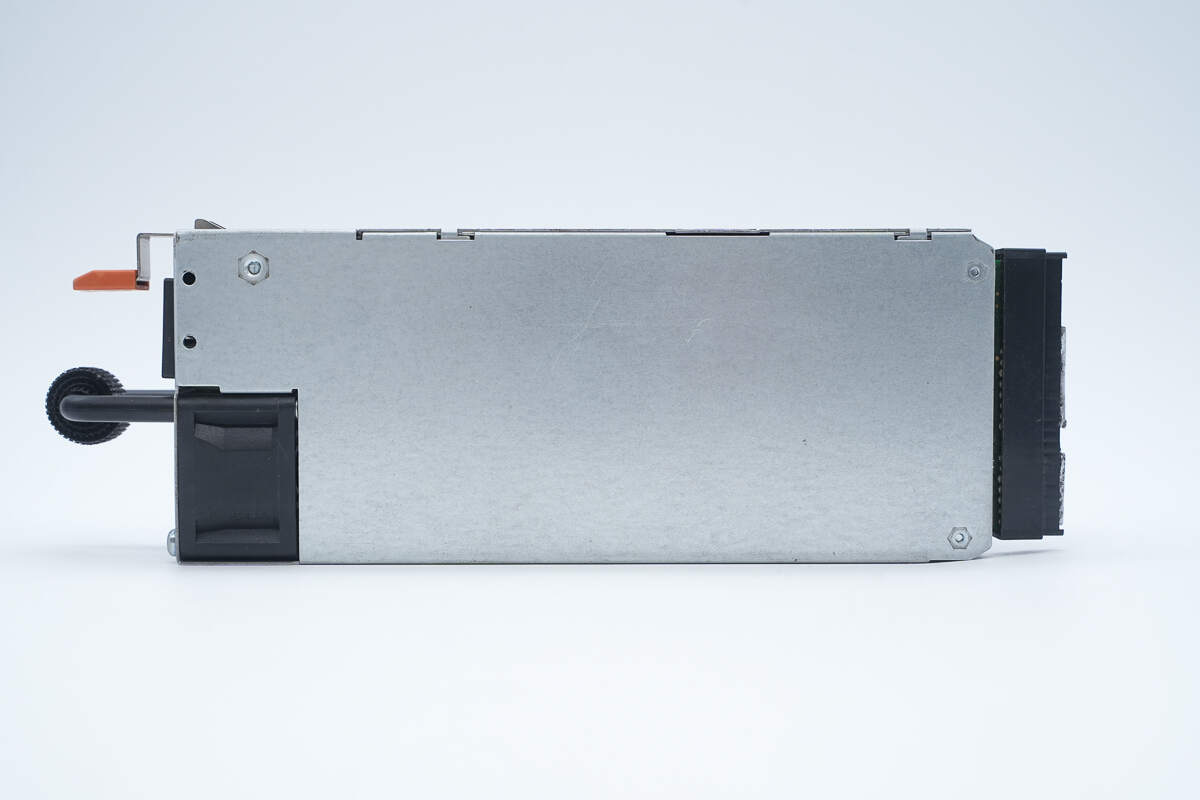

壳体背面设有固定螺丝孔。

机身侧面设有固定螺丝。

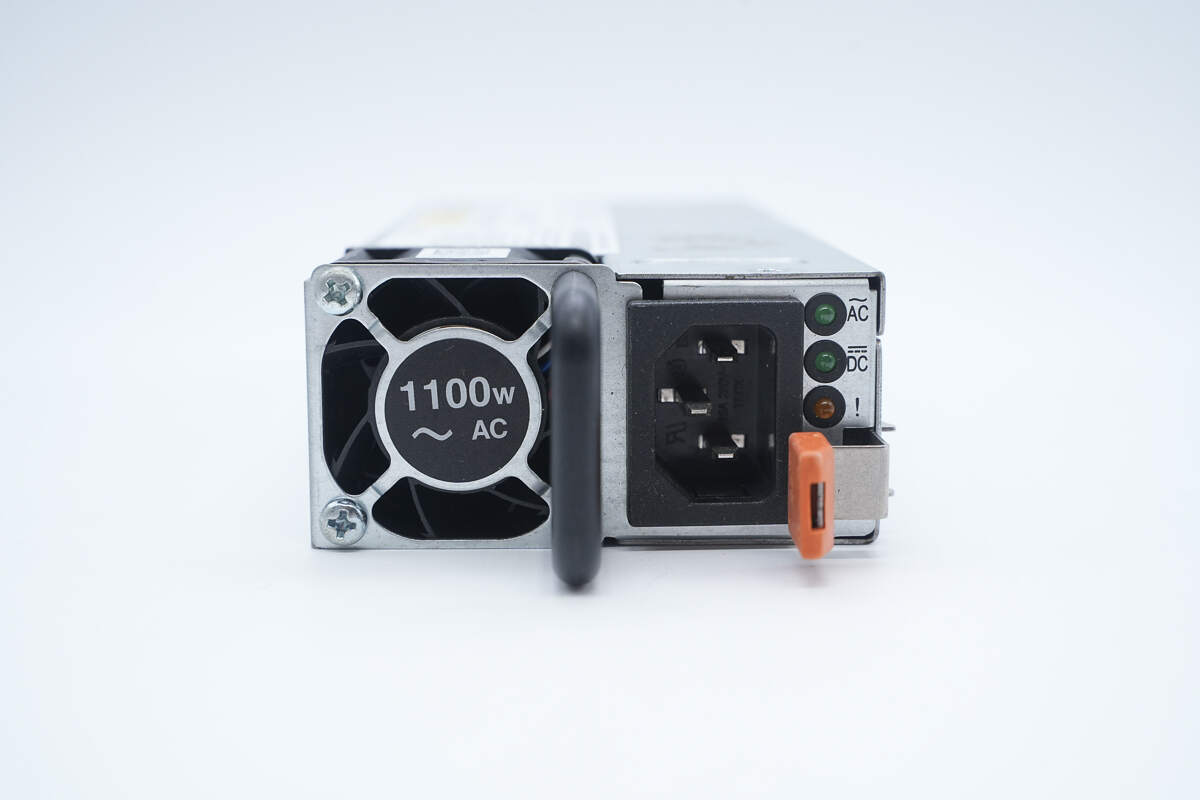

电源输入端设有提手，散热风扇，电源指示灯，品字插座和脱扣把手。

散热风扇设有保护罩，标注电源输出功率1100W。

提手用于拉出电源。

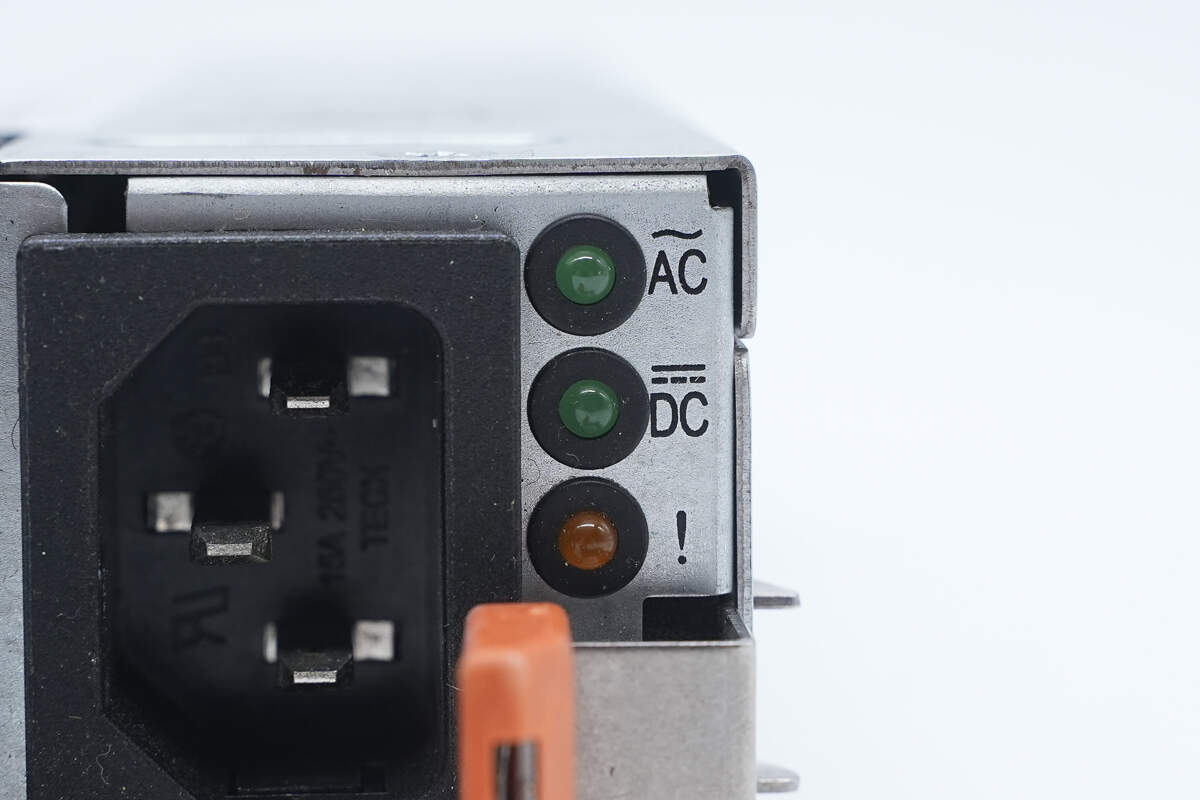

右侧设有LED状态指示灯。

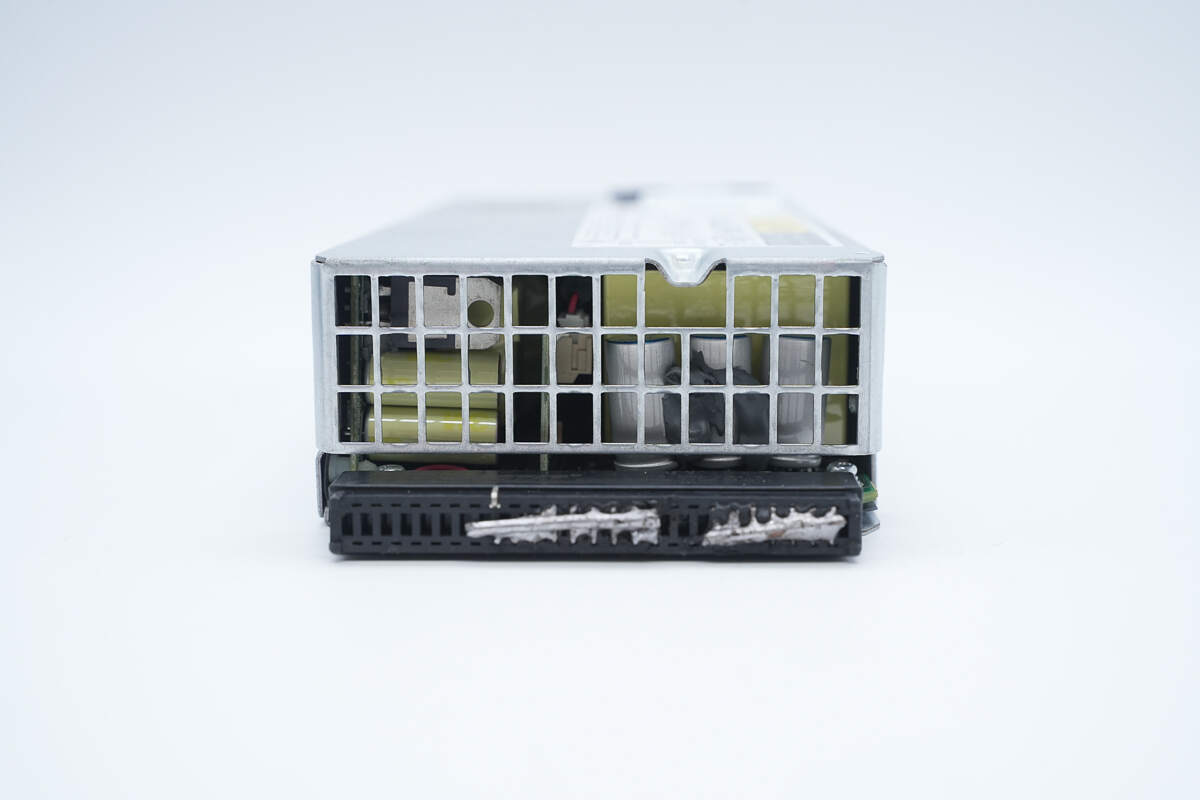

电源模块输出端设有格栅和连接器。

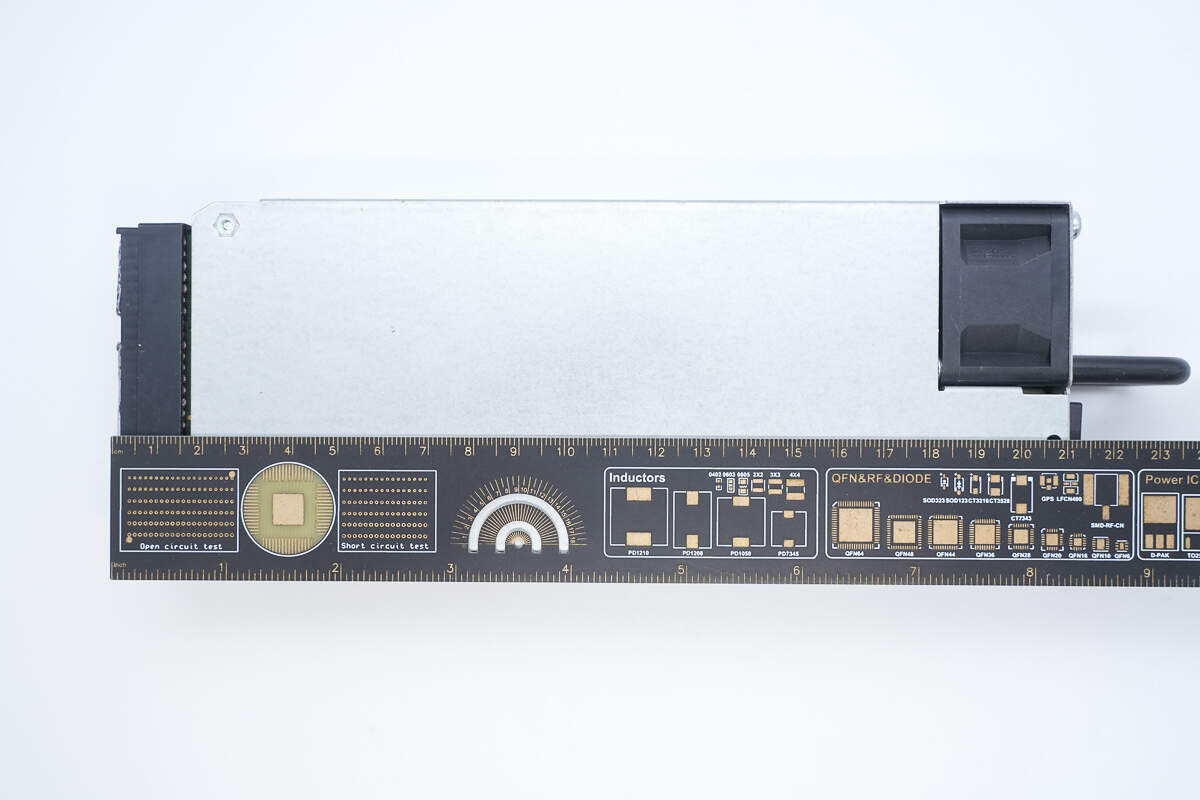

测得电源机身长度约为212mm。

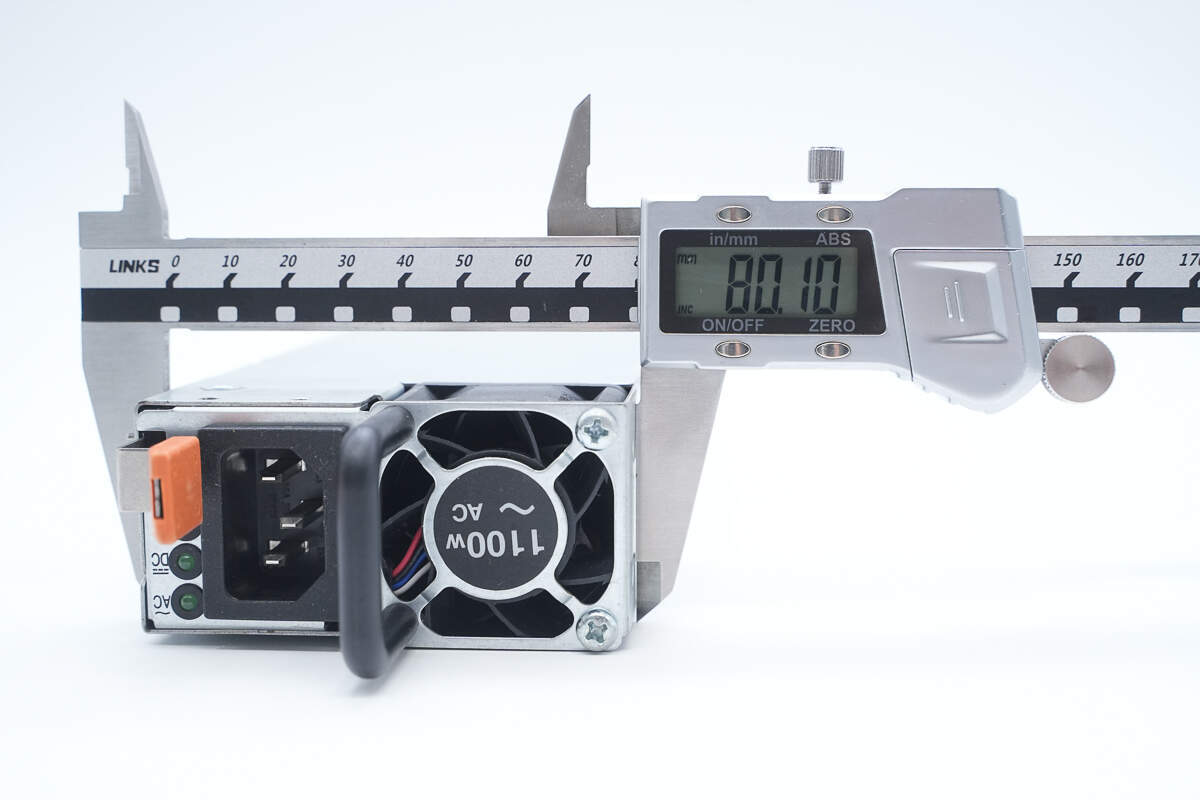

电源机身宽度约为80.1mm。

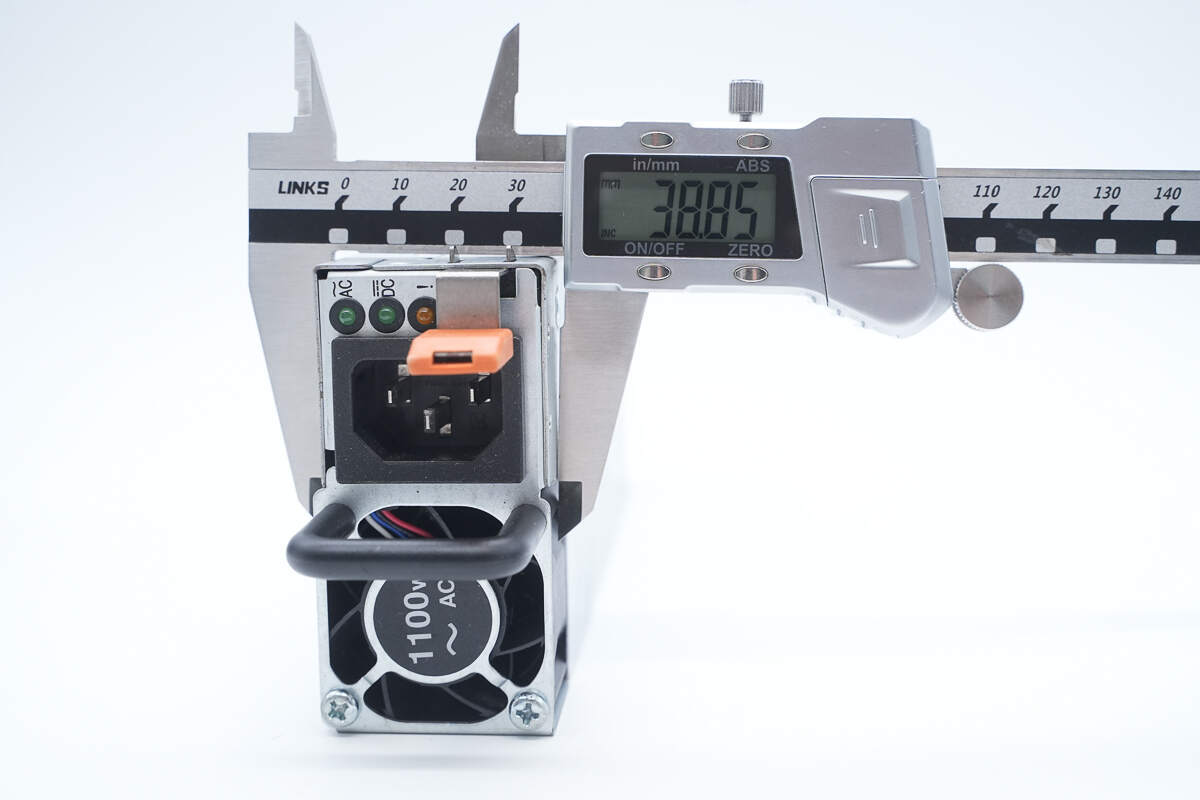

电源机身厚度约为38.9mm。

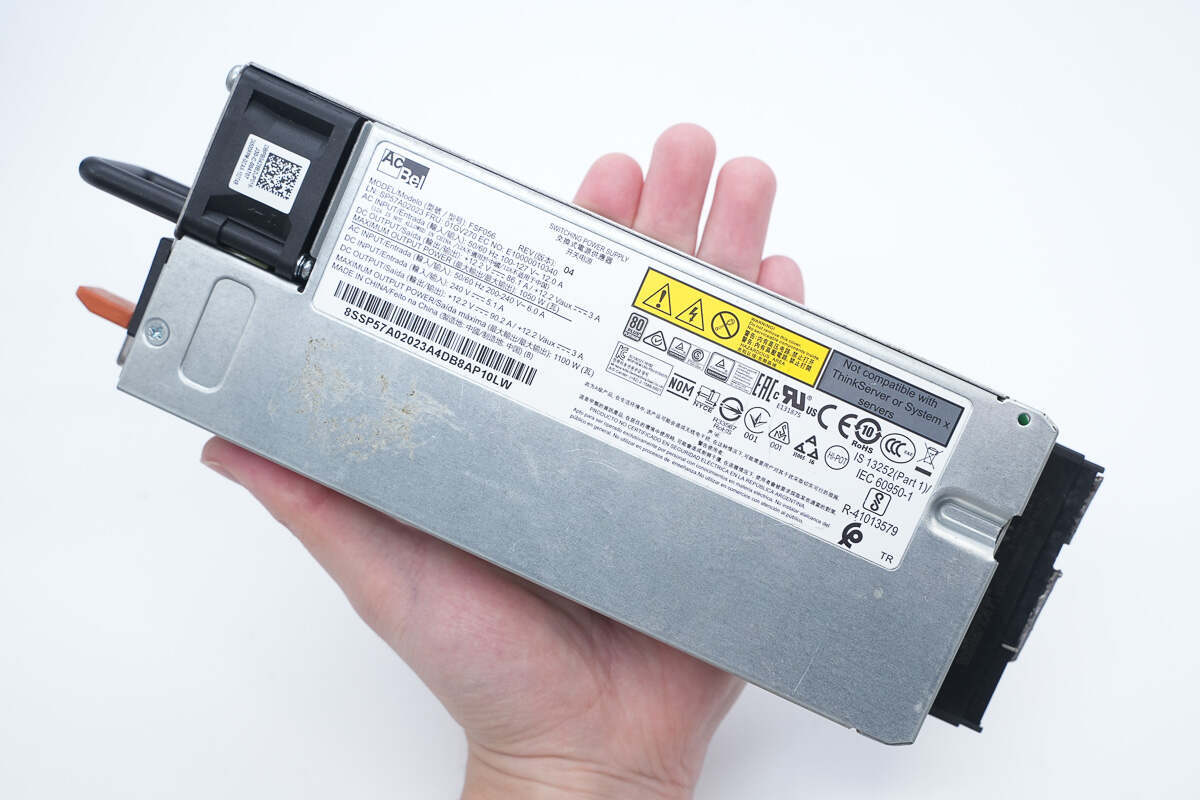

电源模块拿在手上的大小直观感受。

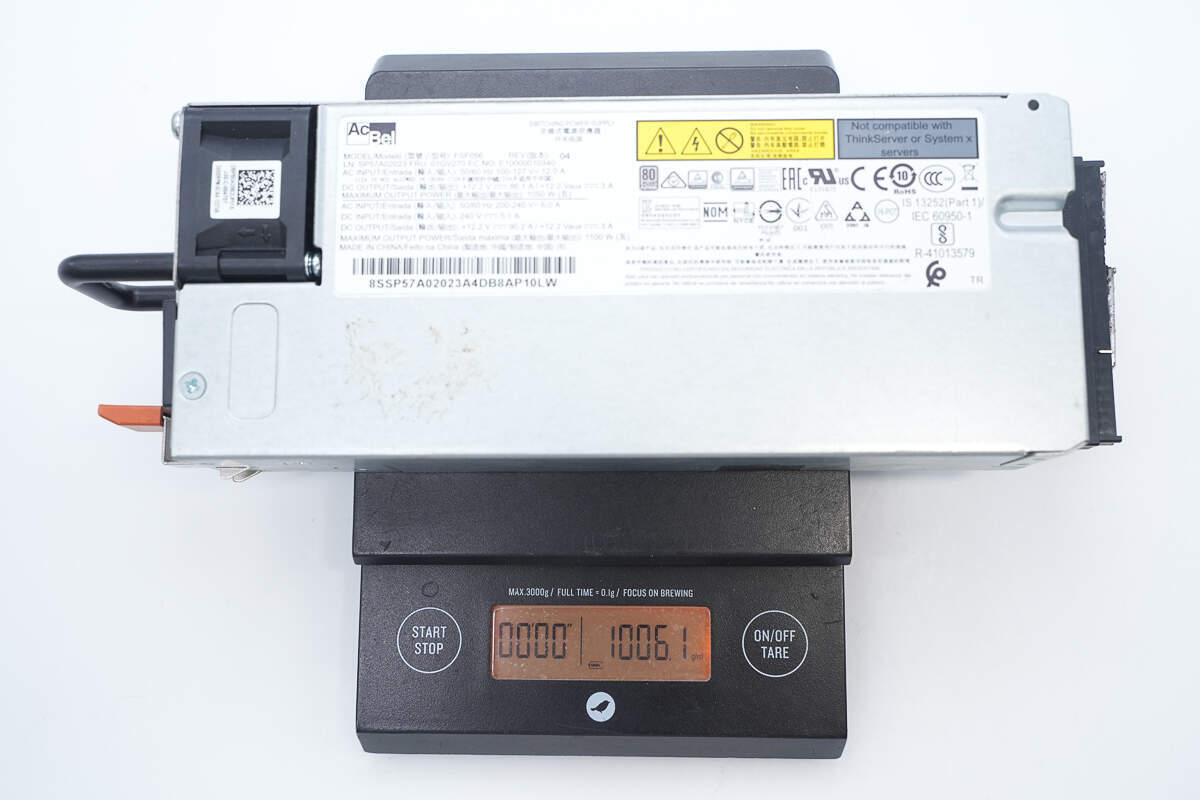

测得电源模块重量约为1006g。

康舒1100W碳化硅服务器电源拆解

看完了康舒这款电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

首先拧下固定螺丝，拆开电源外壳。

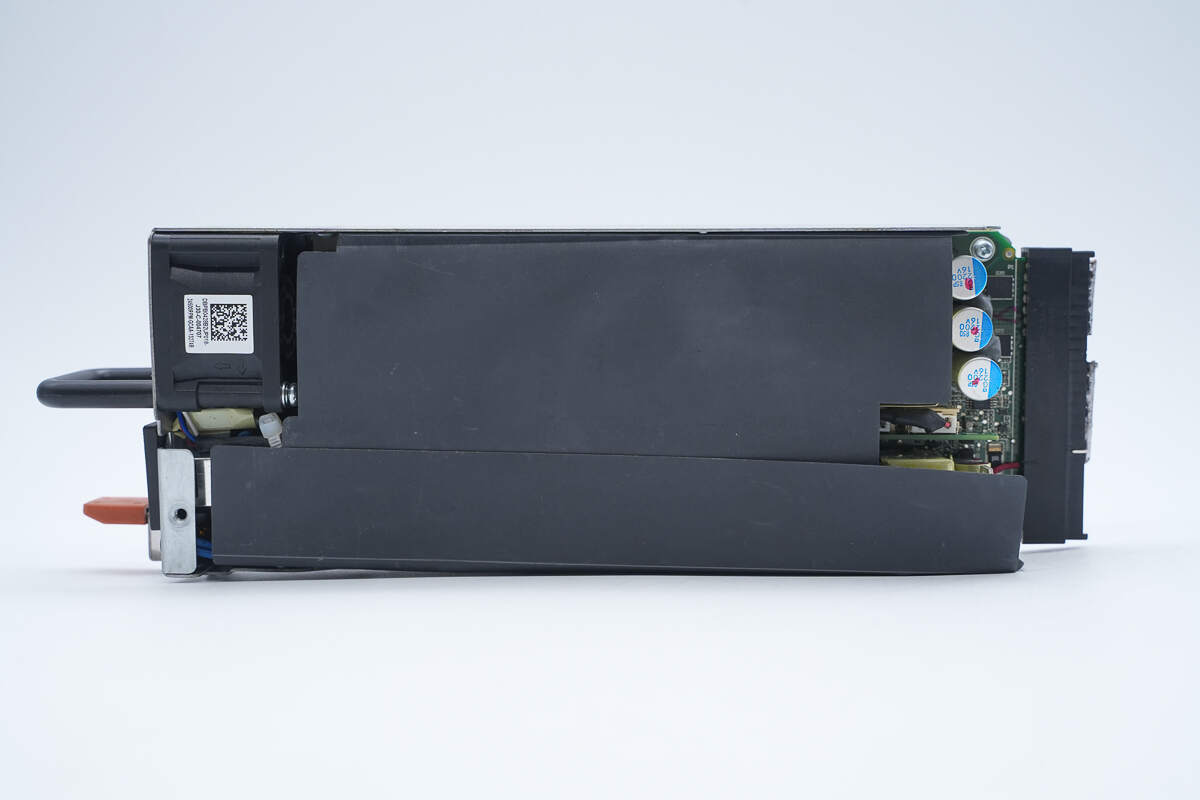

PCBA模块包裹黑色麦拉片绝缘。

PCBA模块通过螺丝固定在壳体内部。

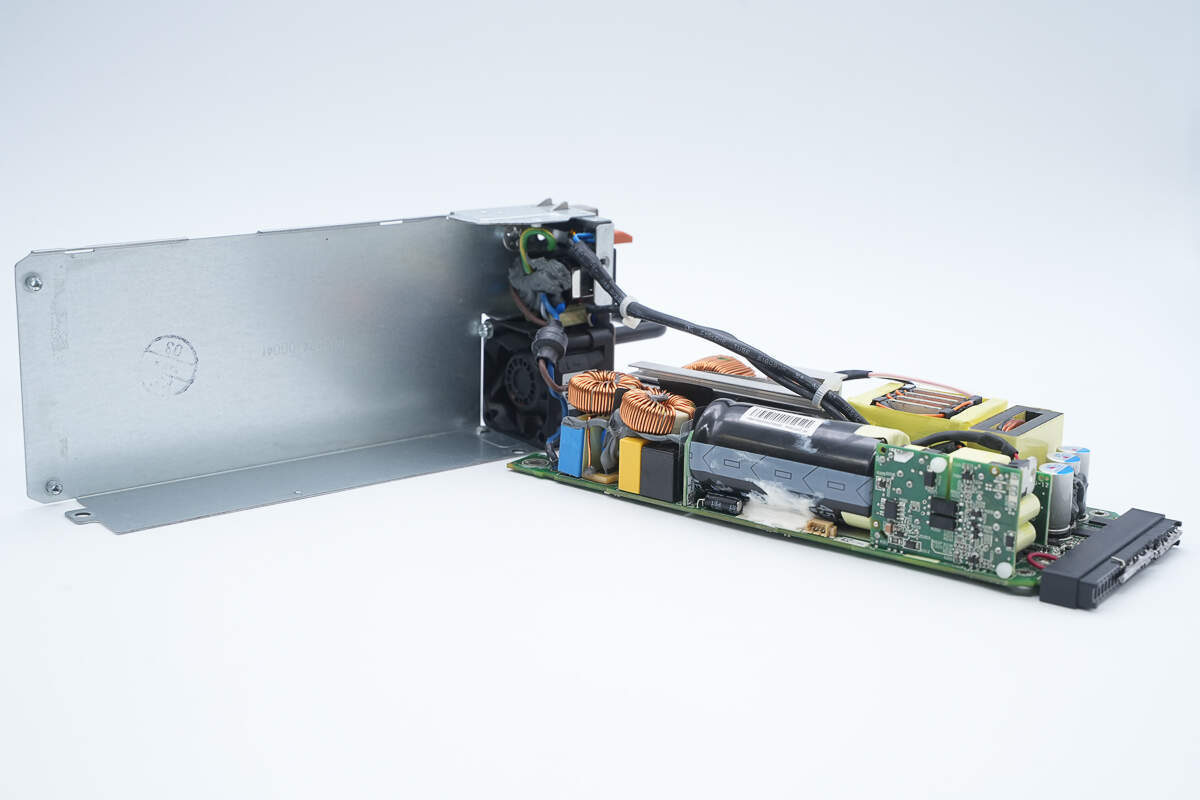

从壳体中取出PCBA模块，

指示灯和散热风扇接线通过插接件连接。

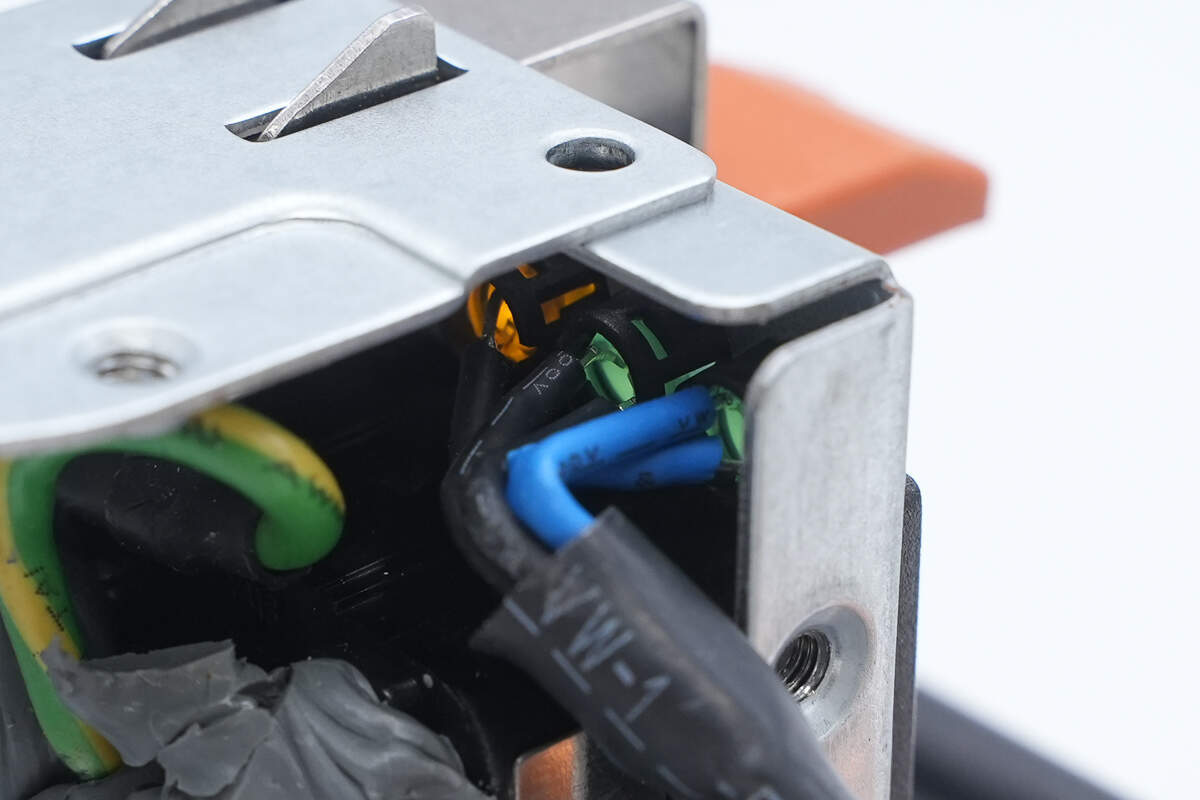

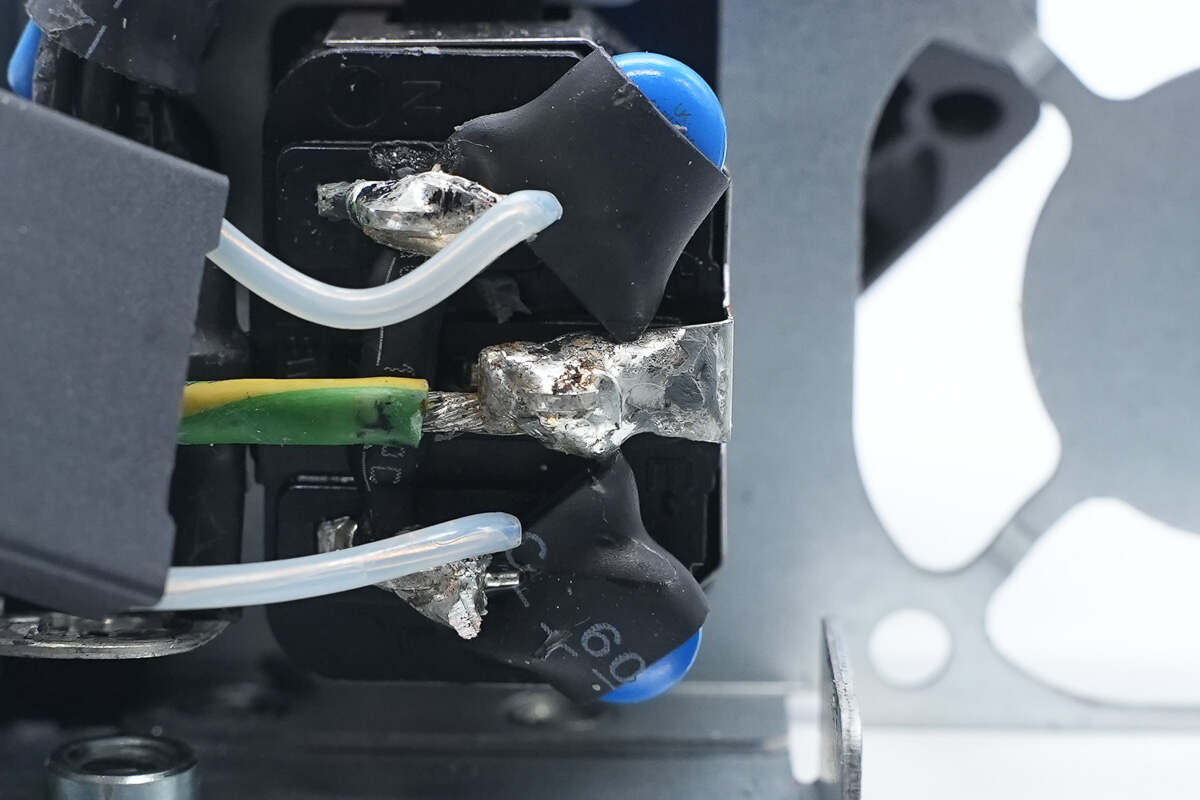

电源插座打胶绝缘。

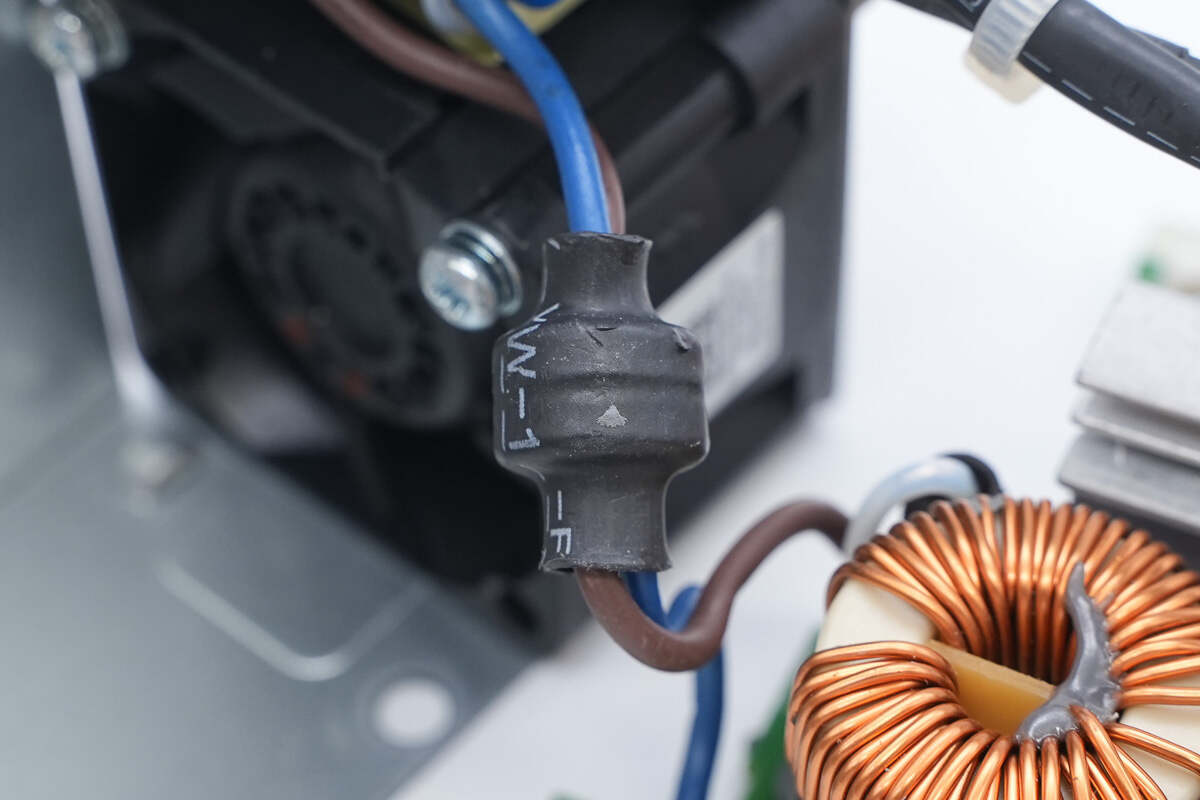

指示灯引脚外套热缩管绝缘。

电源线设有磁环抑制高频干扰。

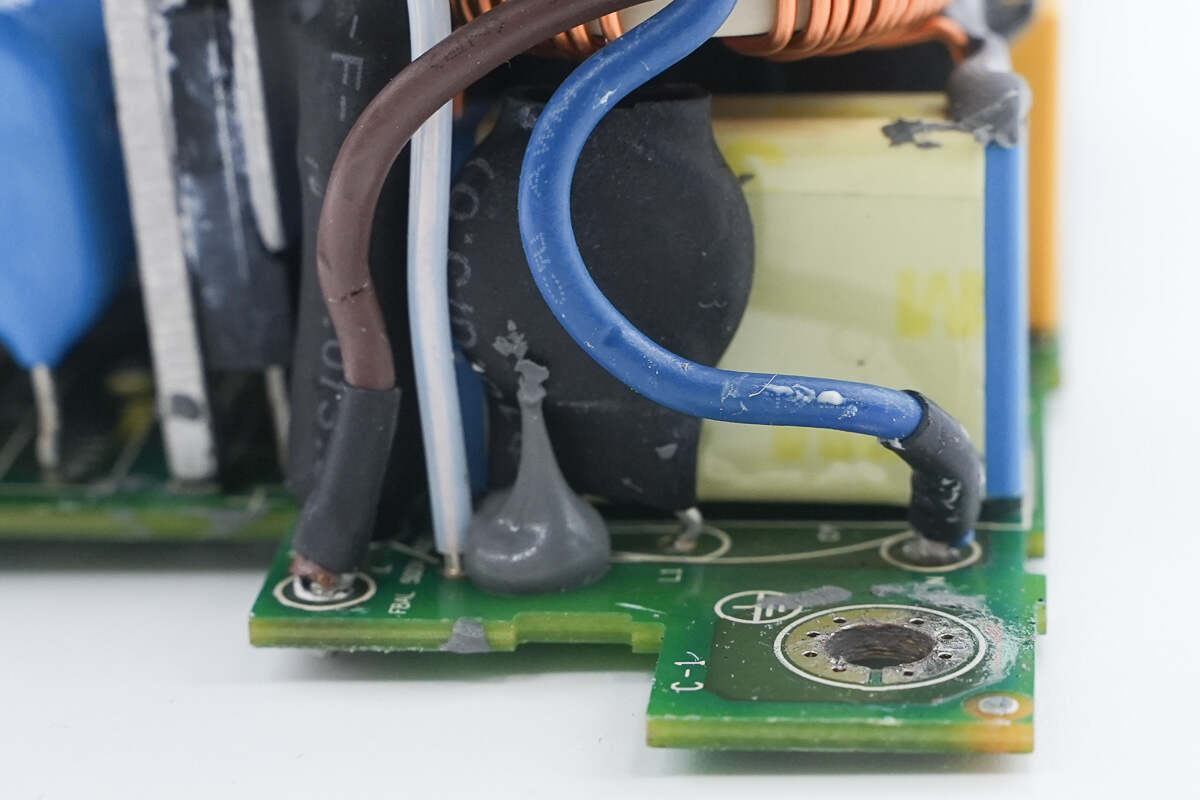

电源线冷压端子焊接到PCBA模块，端子外套热缩管绝缘。

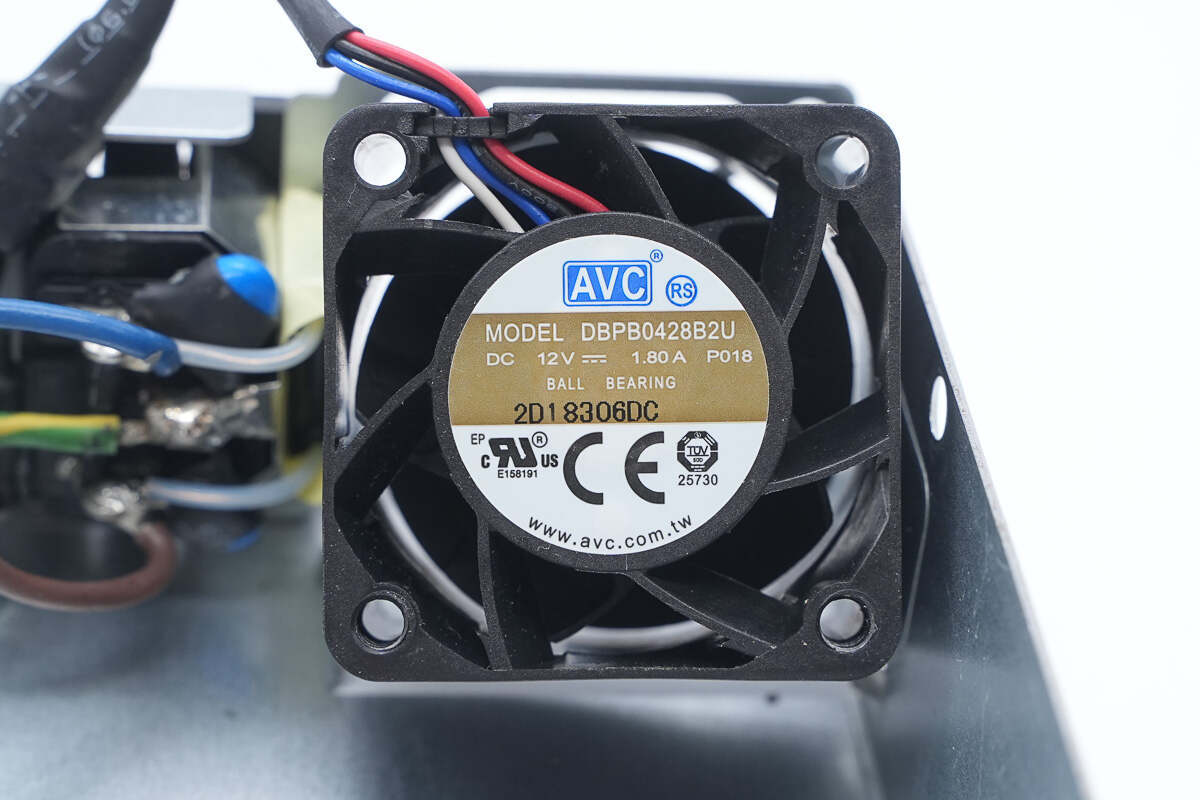

散热风扇来自奇宏，型号DBPB0428B2U，规格为12V 1.8A。

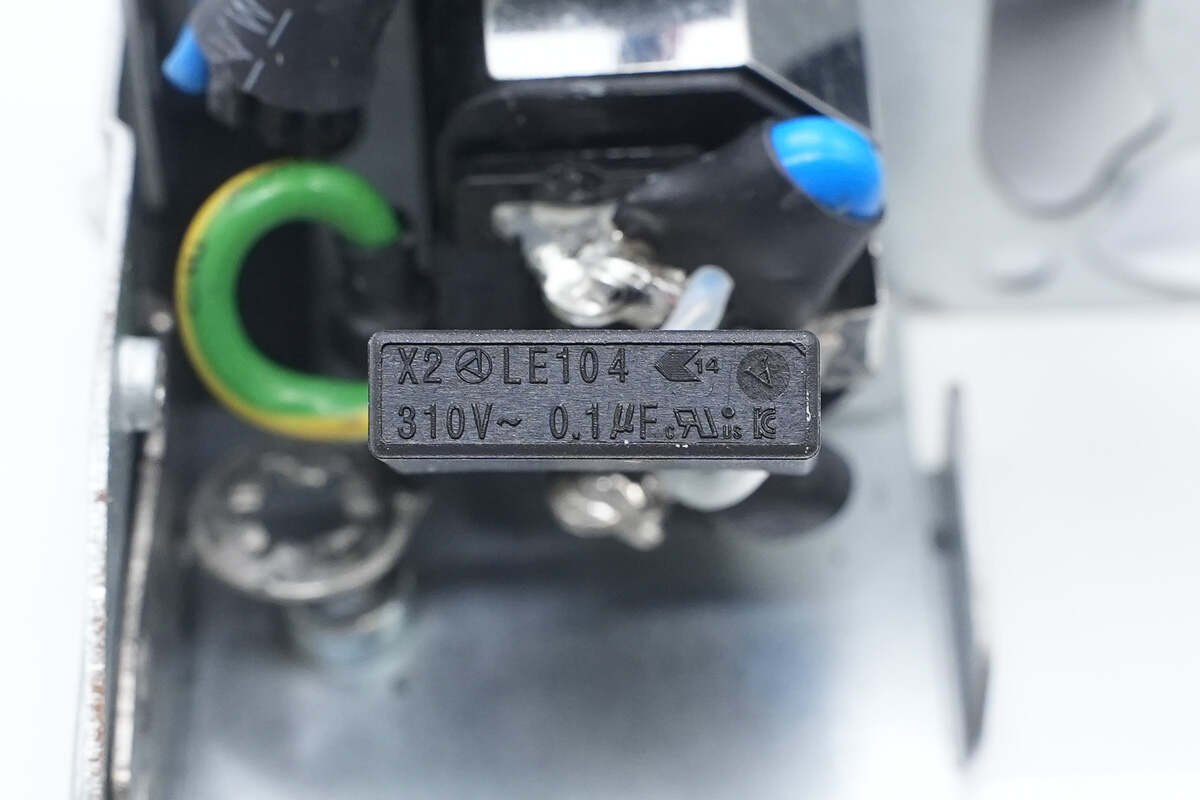

安规X2电容规格为0.1μF。

蓝色Y电容焊接连接。

PCBA模块正面一览，右上角为输入端，设有安规X2电容，共模电感，继电器。下方散热片为整流桥，PFC开关管和PFC整流管散热，下方设有薄膜滤波电容和PFC升压电感，左侧下方设有移相全桥开关管散热片。

中间位置设有高压滤波电容，左侧设有辅助电源小板，下方设有滤波固态电容，滤波电感和变压器。在变压器右侧还设有隔离变压器，用于驱动移相全桥开关管。

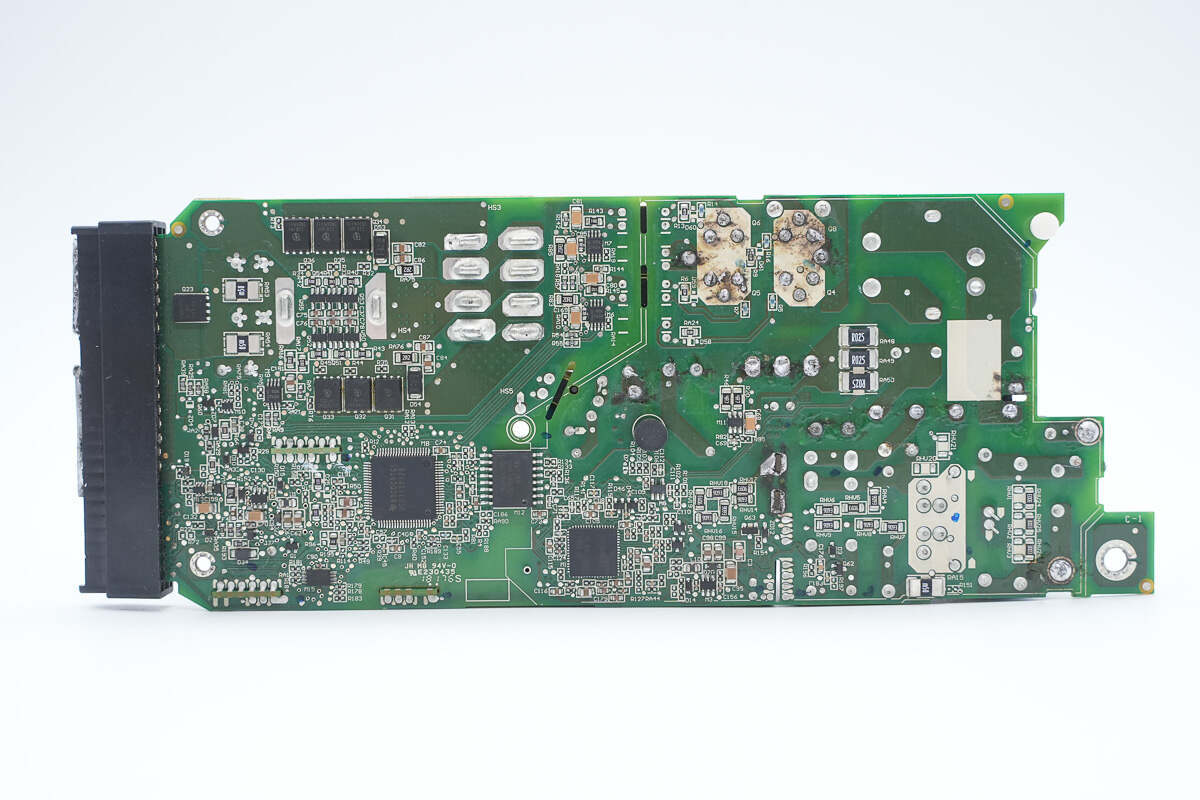

PCBA模块背面设有PFC控制器和移相全桥控制器，还设有数字隔离芯片和同步整流管。

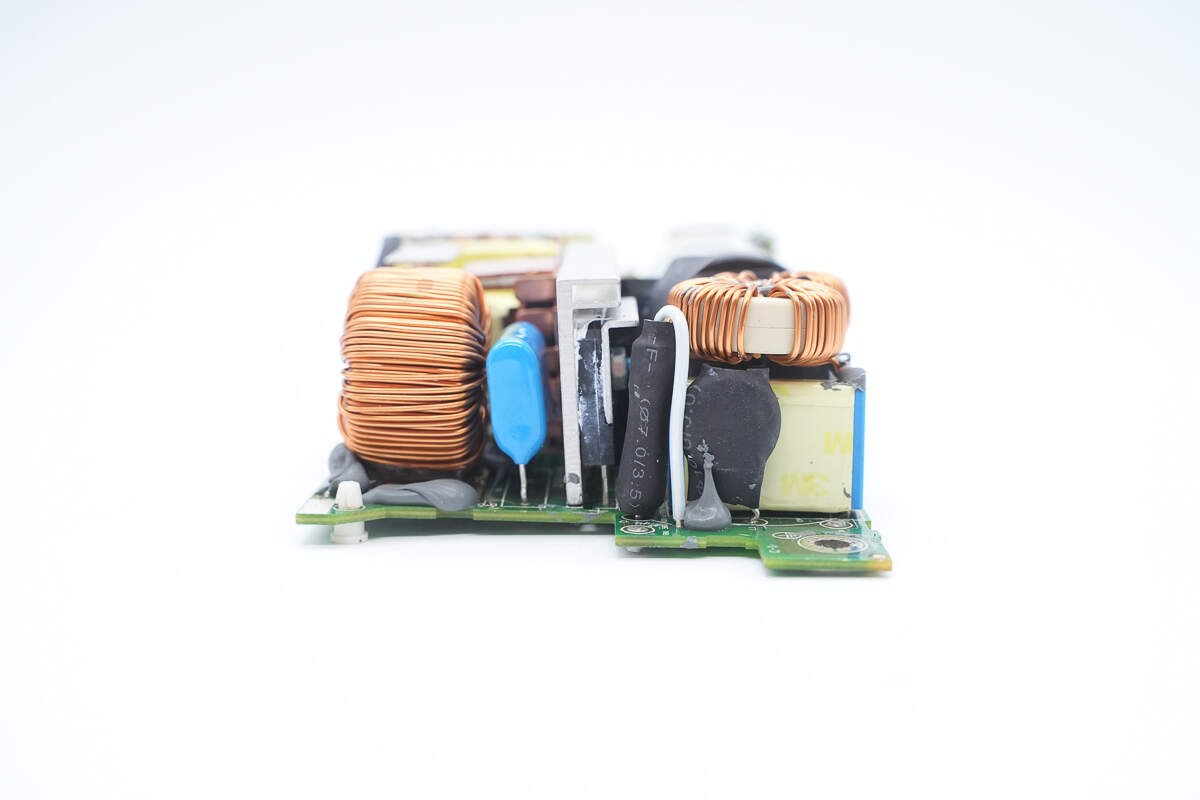

PCBA模块输入端一览，设有保险丝，压敏电阻，安规X2电容，共模电感。中间位置散热片为整流桥散热，左侧设有PFC升压电感和薄膜滤波电容。

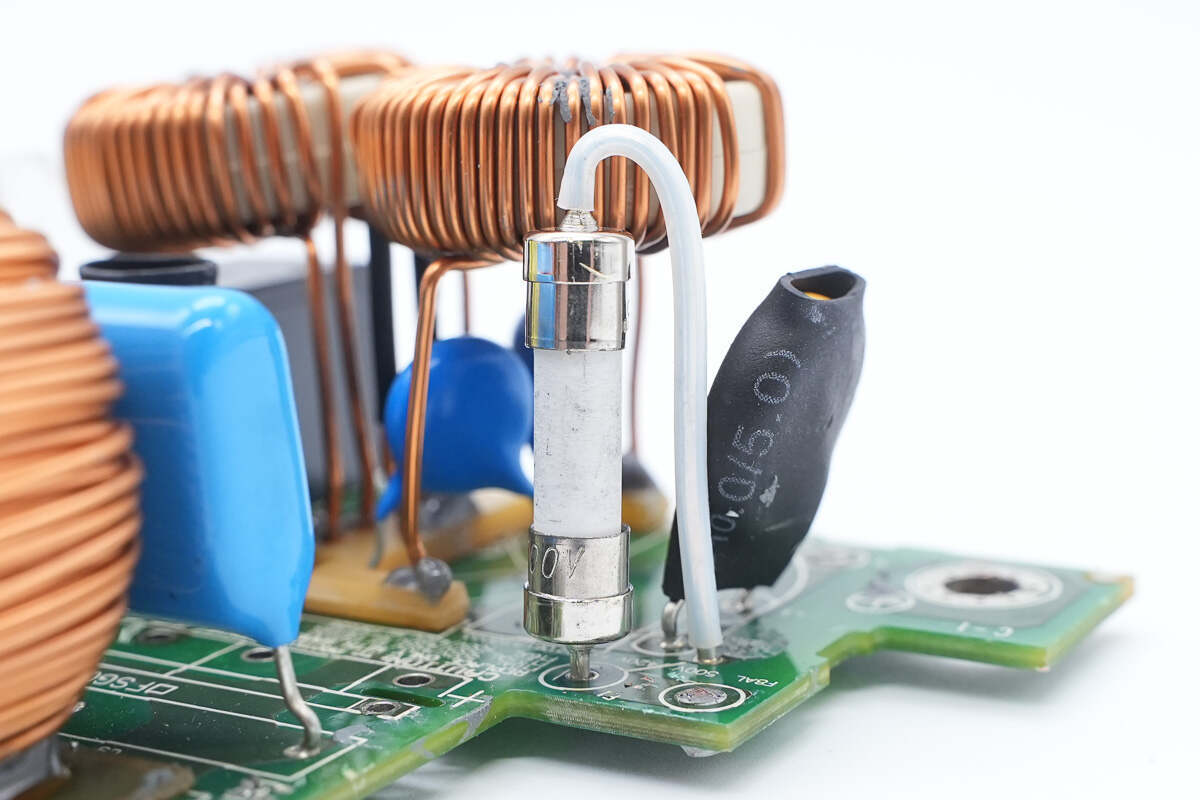

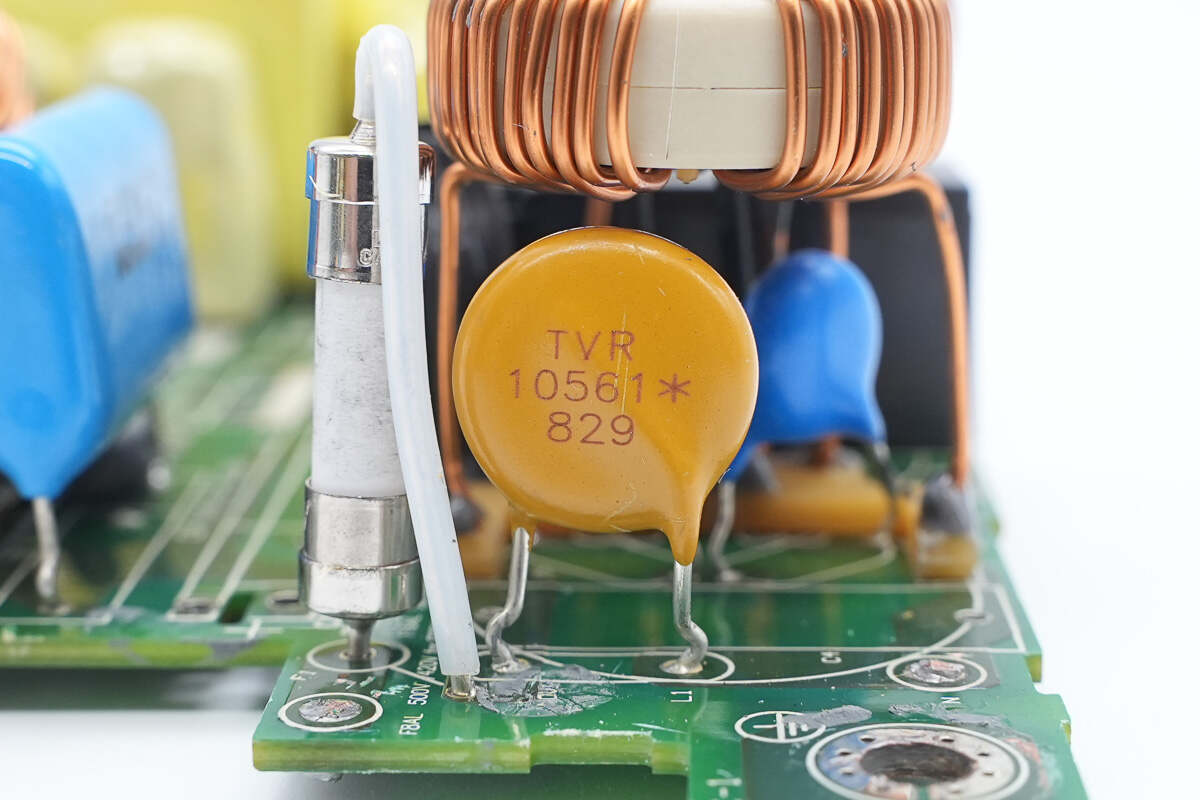

保险丝和压敏电阻外套热缩管绝缘。

保险丝规格为8A。

压敏电阻型号TVR10561，用于吸收过压浪涌。

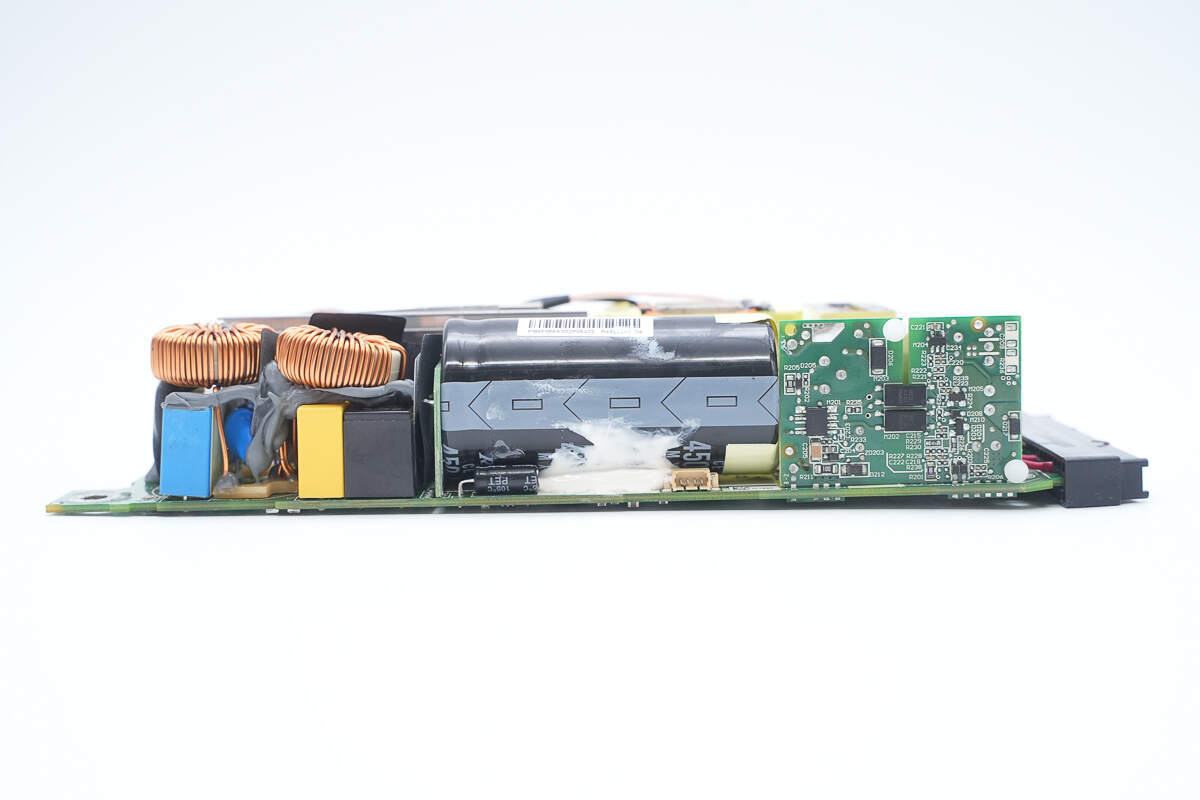

侧面焊接安规X2电容，共模电感，继电器，高压滤波电容和辅助电源小板。

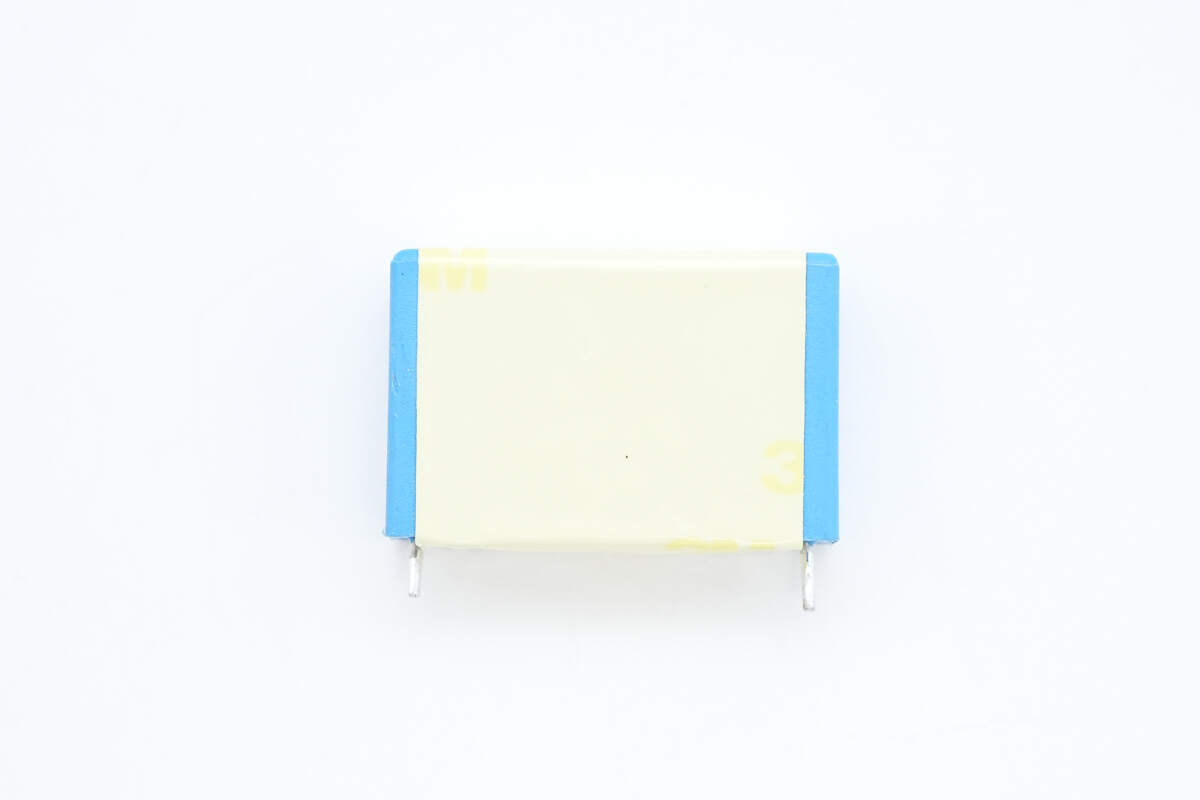

安规X2电容粘贴胶带绝缘。

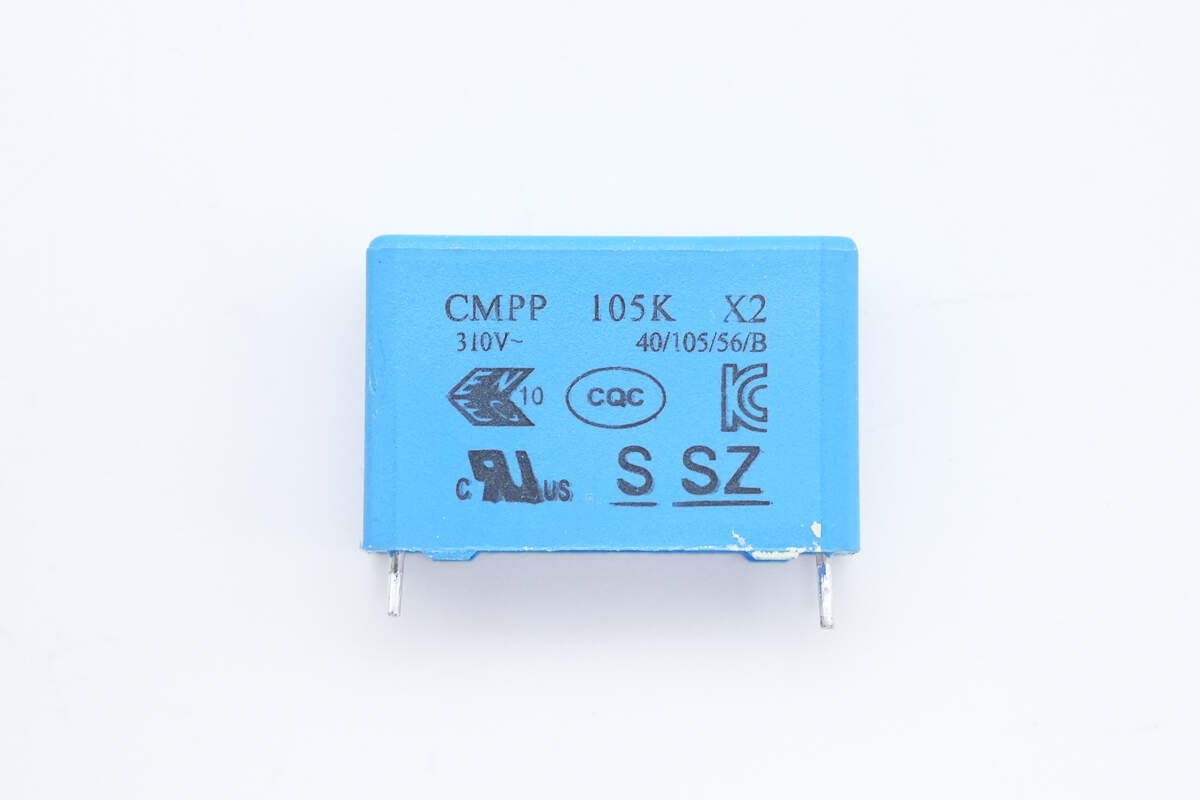

安规X2电容来自成镐，规格为1μF。

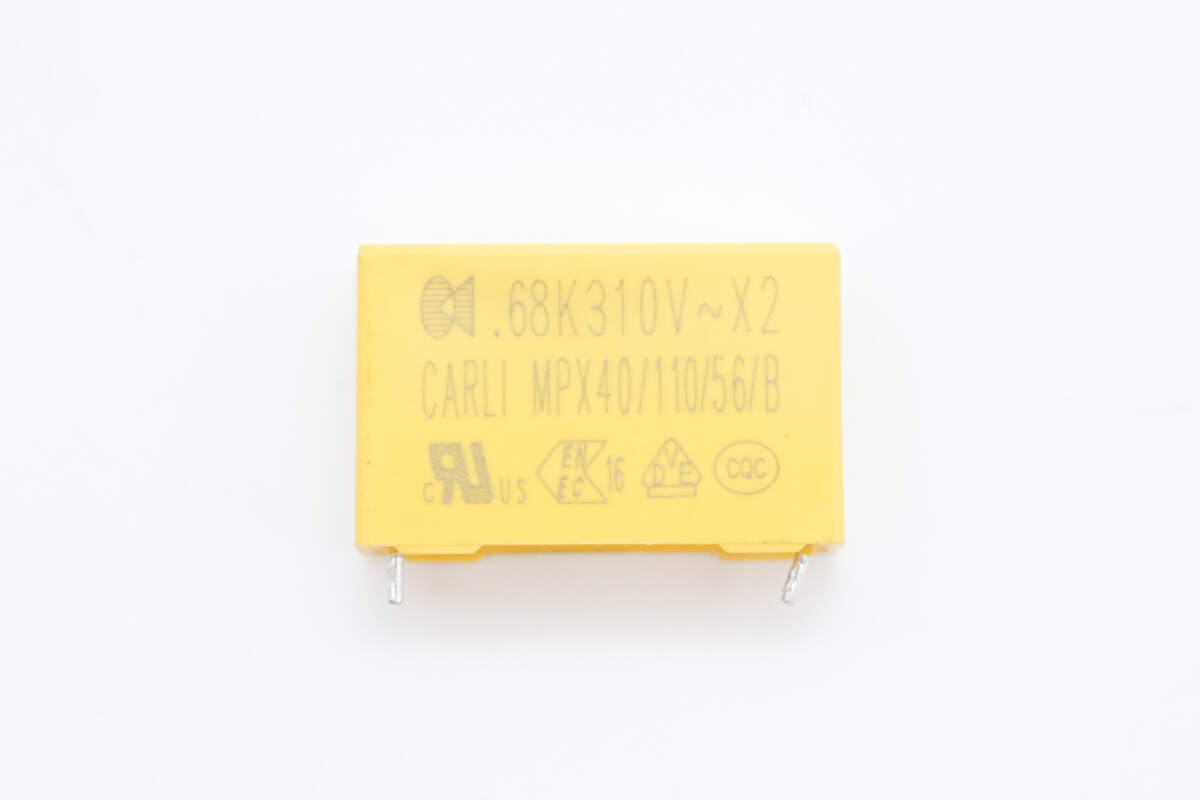

另一颗安规X2电容来自凯励，规格为0.68μF。

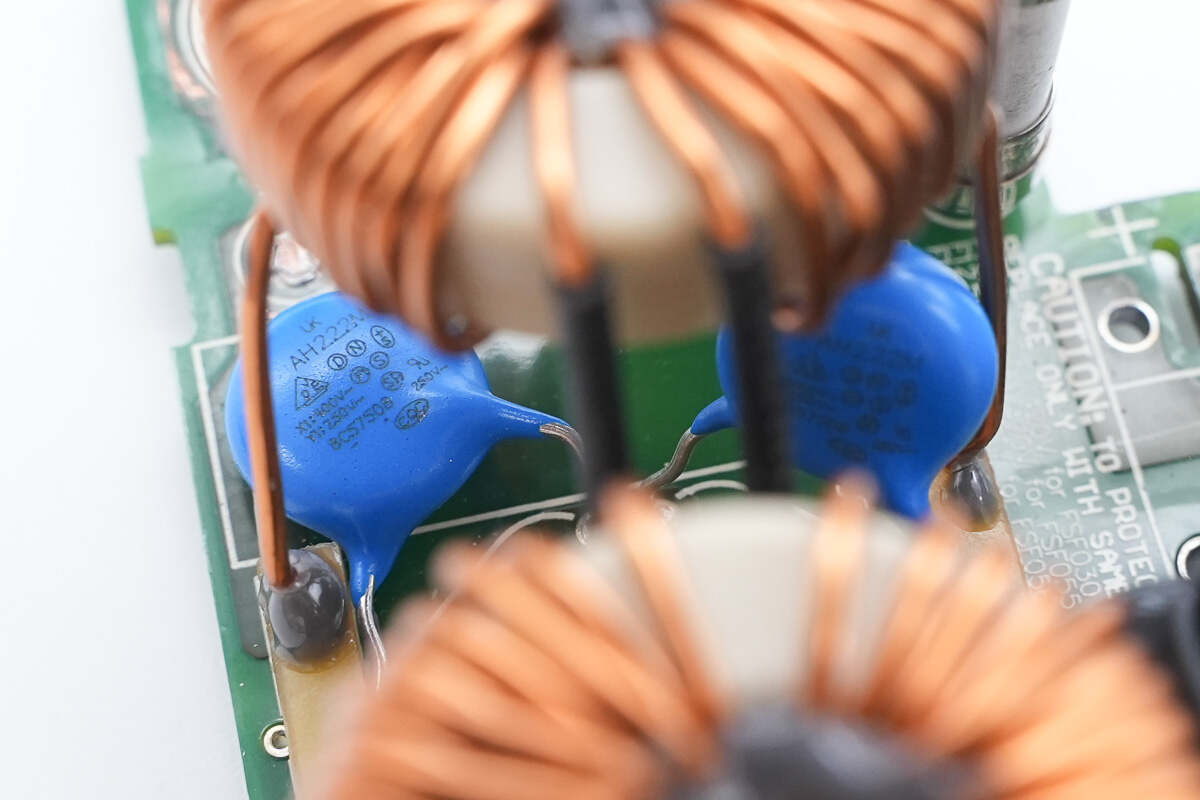

两颗蓝色Y电容特写。

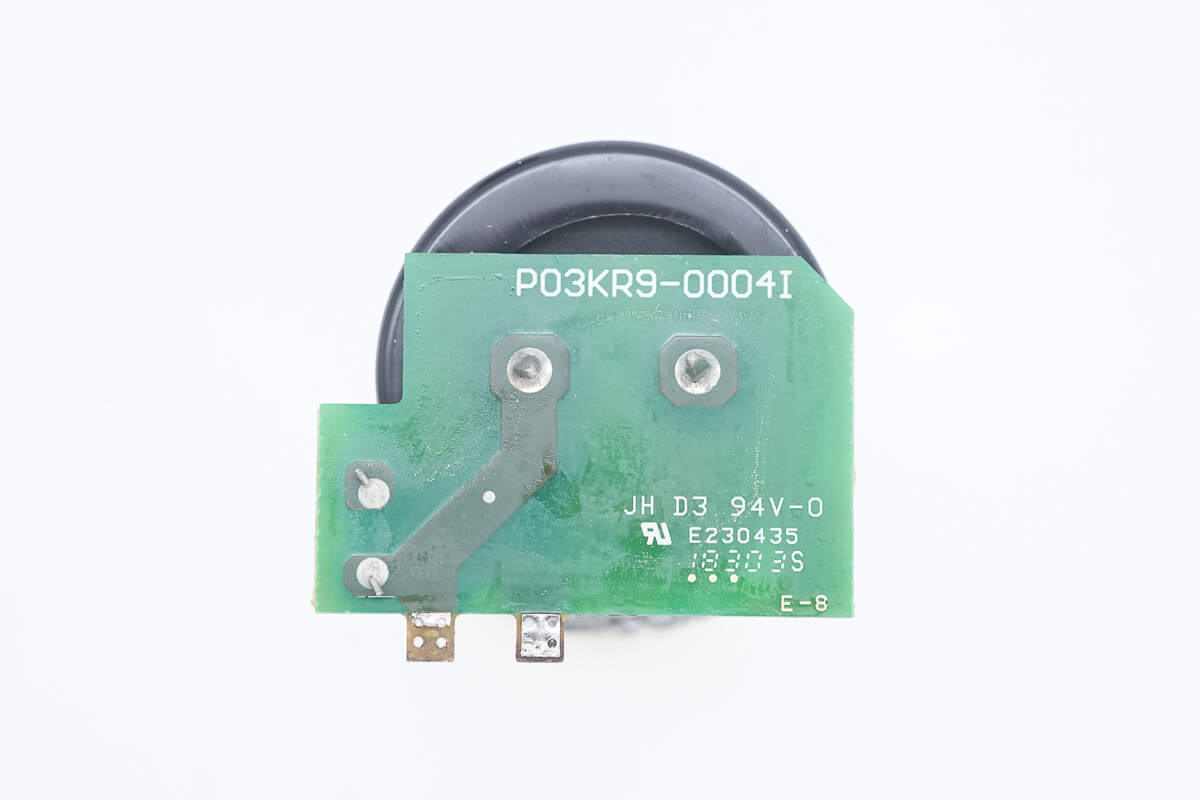

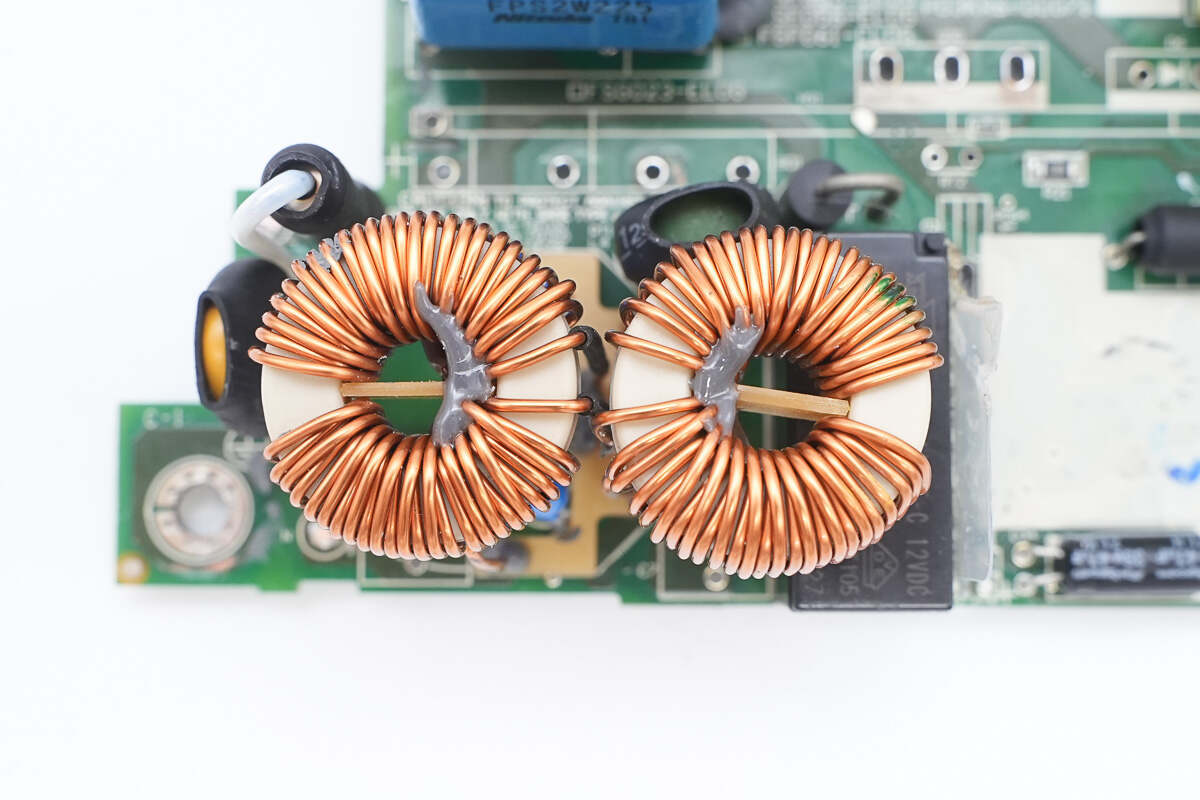

共模电感采用磁环绕制，内部设有电木板绝缘。

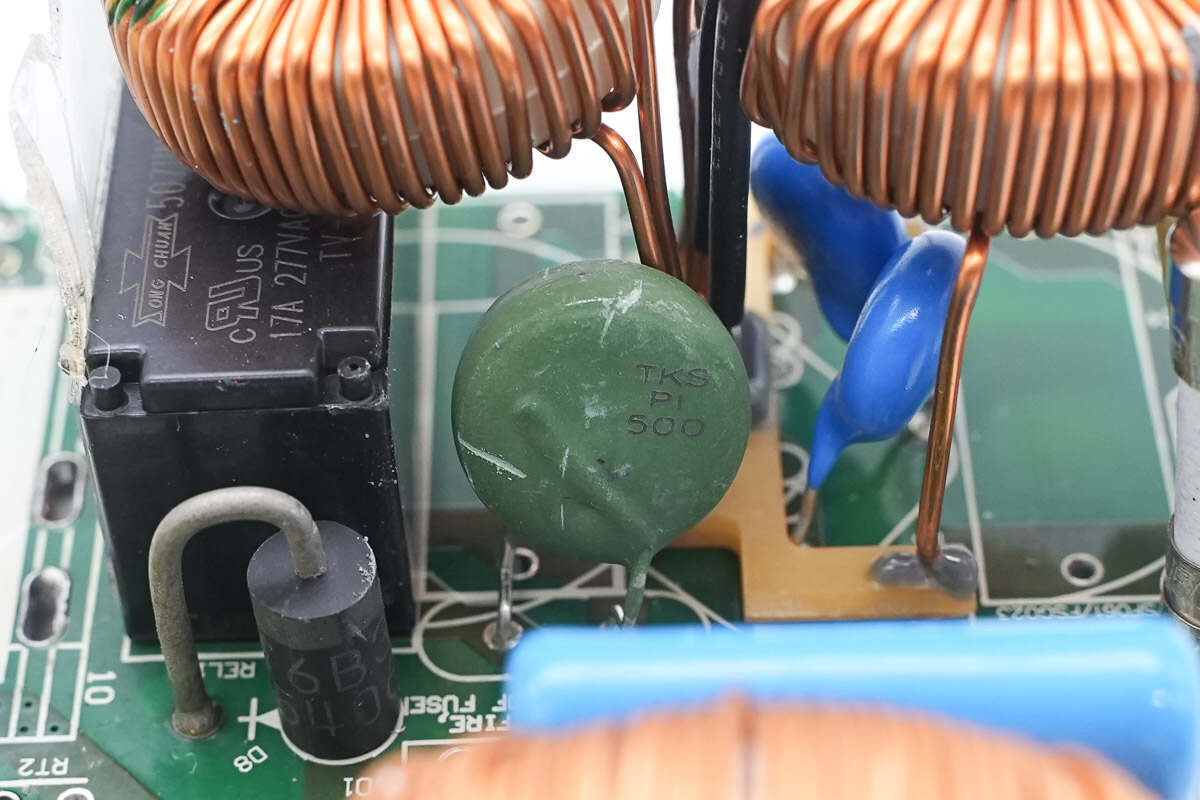

热敏电阻外套热缩管绝缘。

热敏电阻来自兴勤，丝印PI 500。

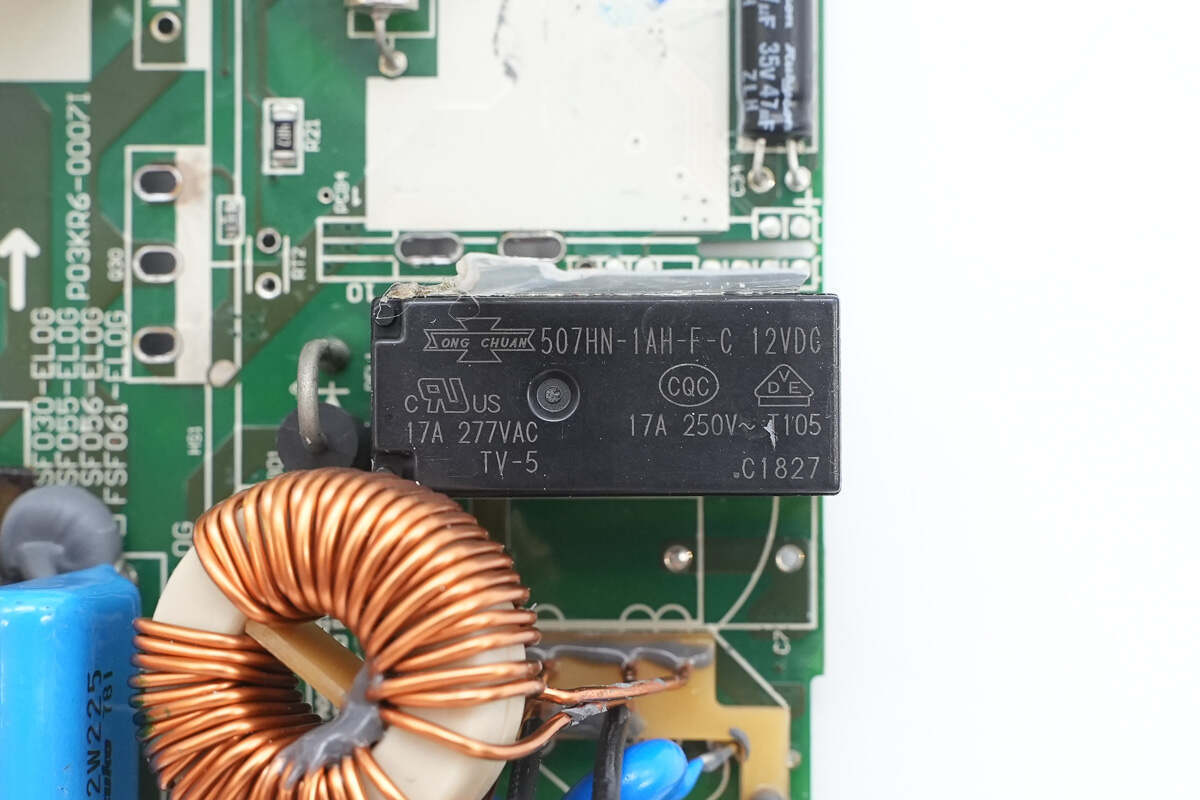

继电器来自松川，型号507HN-1AH-F-C，内置一组常开触点，触点容量为16A 240AC，线圈电压为12V。

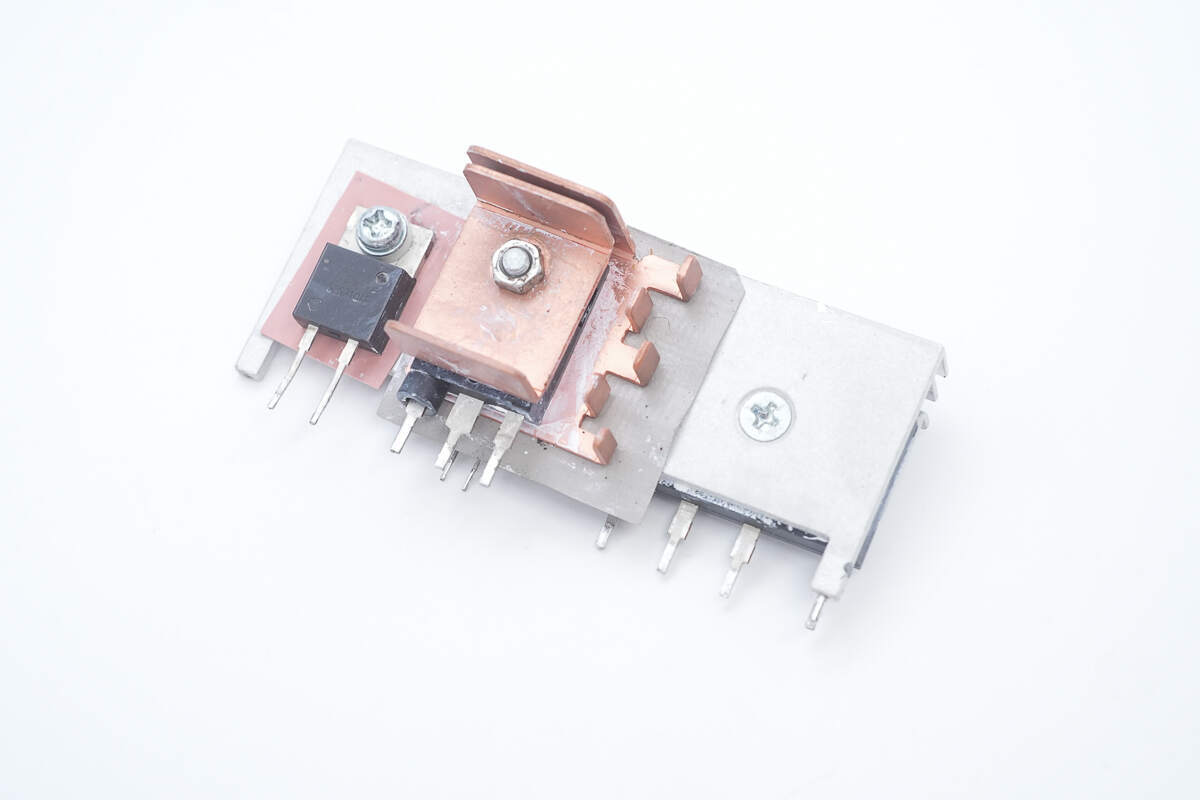

散热片一面固定PFC开关管和PFC整流管。

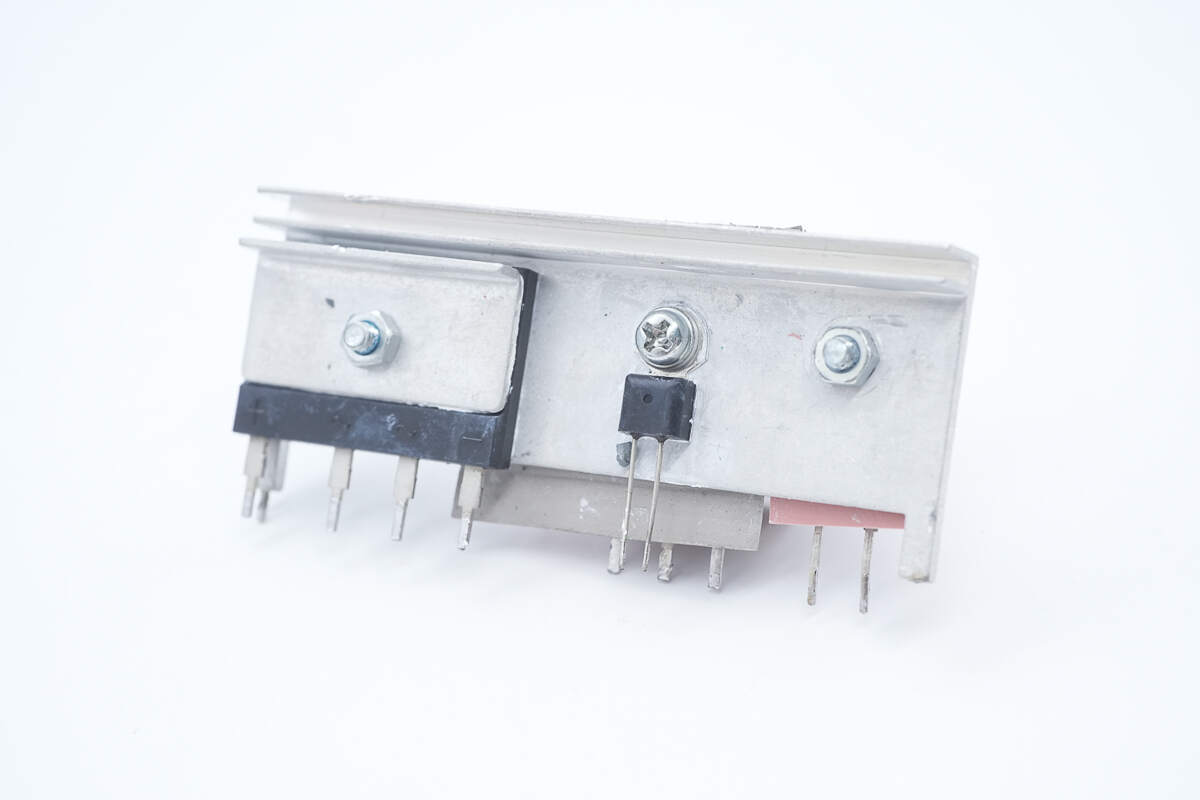

另一面固定整流桥和热敏电阻。

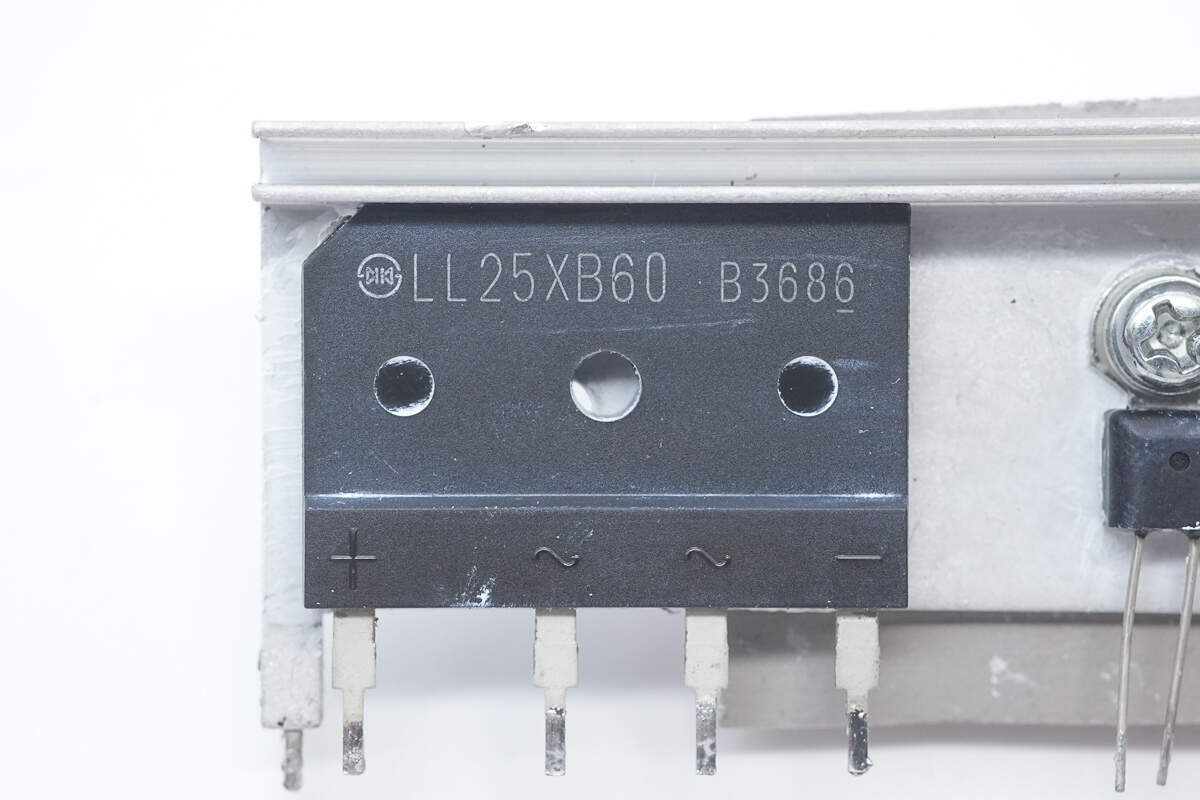

整流桥来自新电元，型号LL25XB60，规格为25A 600V，采用5S封装。

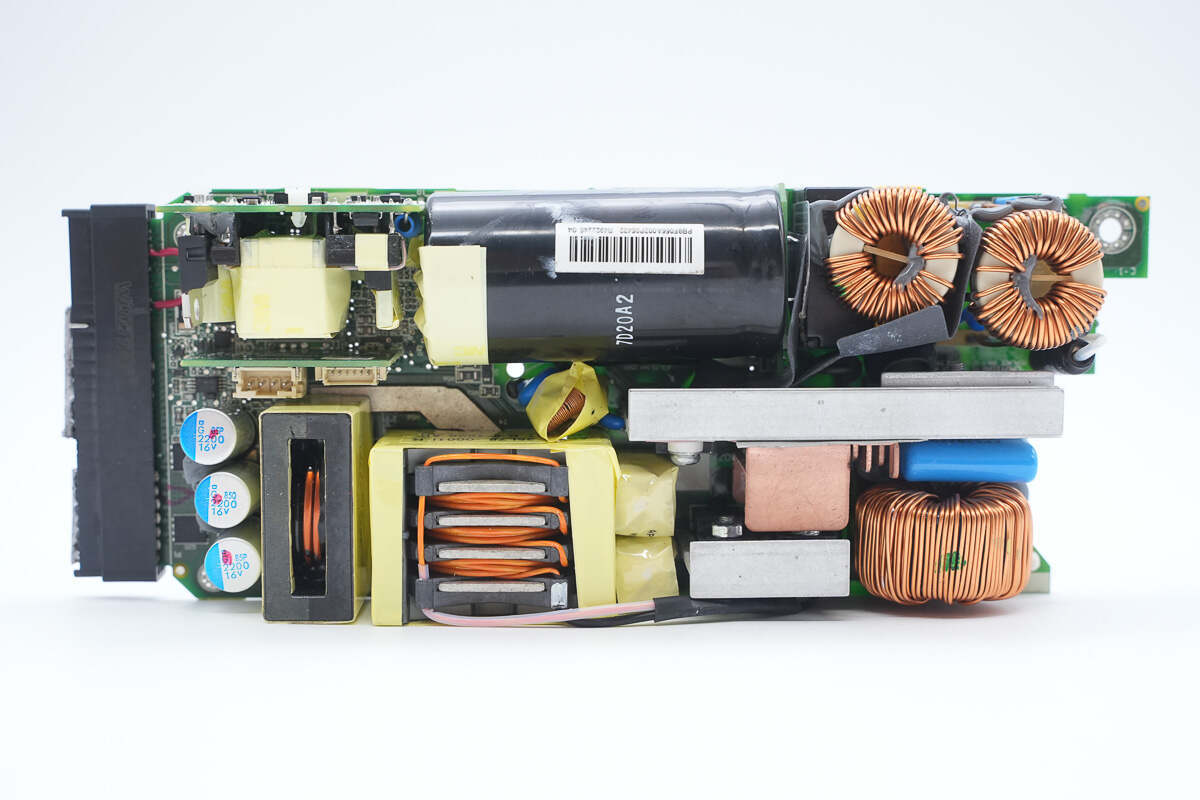

PCBA模块侧面设有滤波电容，滤波电感，变压器，隔离变压器，移相全桥开关管和PFC升压电感。

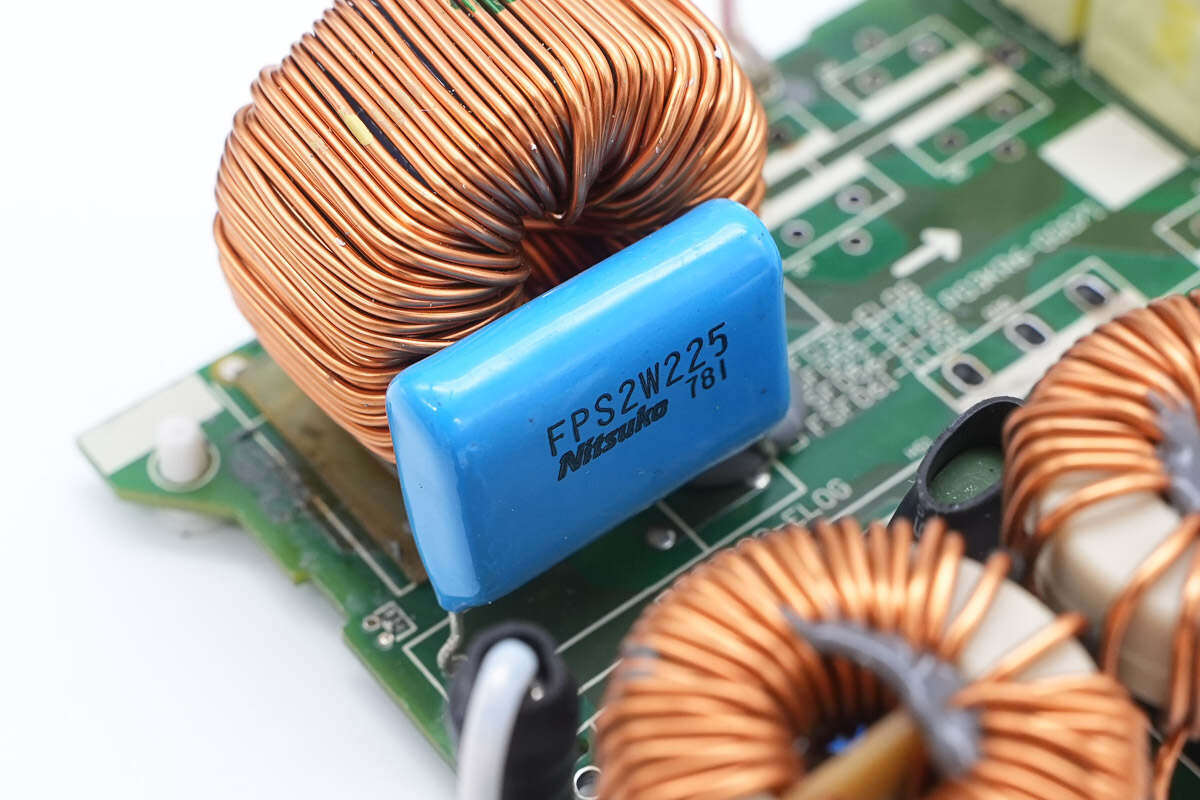

薄膜滤波电容来自日通工，规格为450V2.2μF。

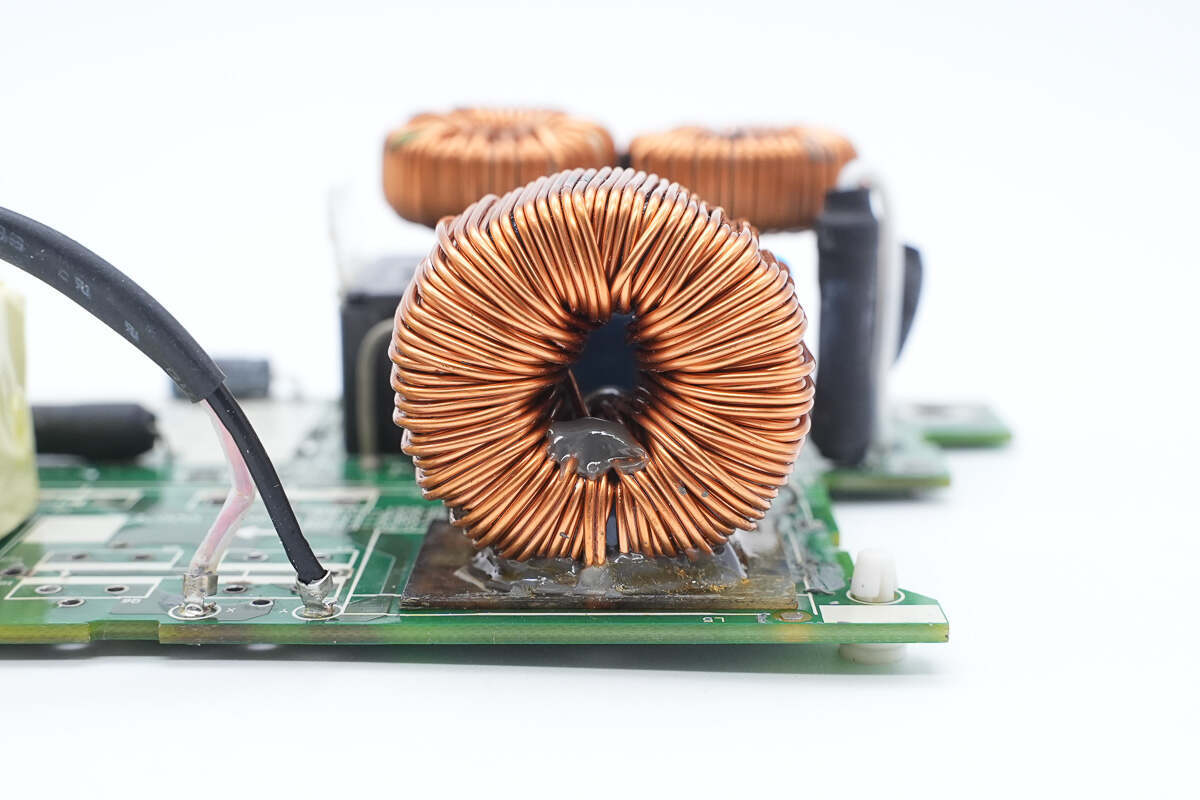

PFC升压电感采用漆包线绕制。

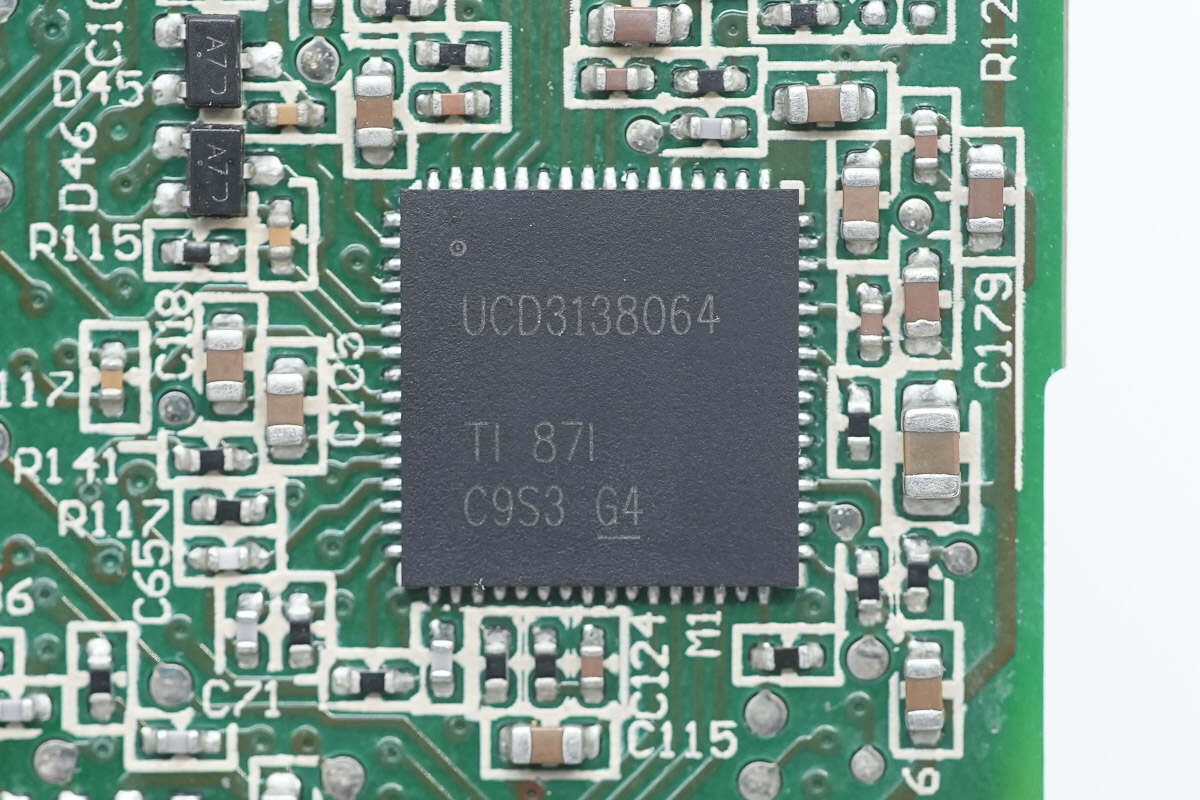

PFC控制器来自德州仪器，型号UCD3138064，为数字电源控制器，芯片内部集成64kB闪存存储器，具备SPI和I2C接口，支持移相全桥，单路和交错PFC，无桥PFC，硬开关全桥和半桥，半桥LLC和全桥LLC应用，采用VQFN64封装。

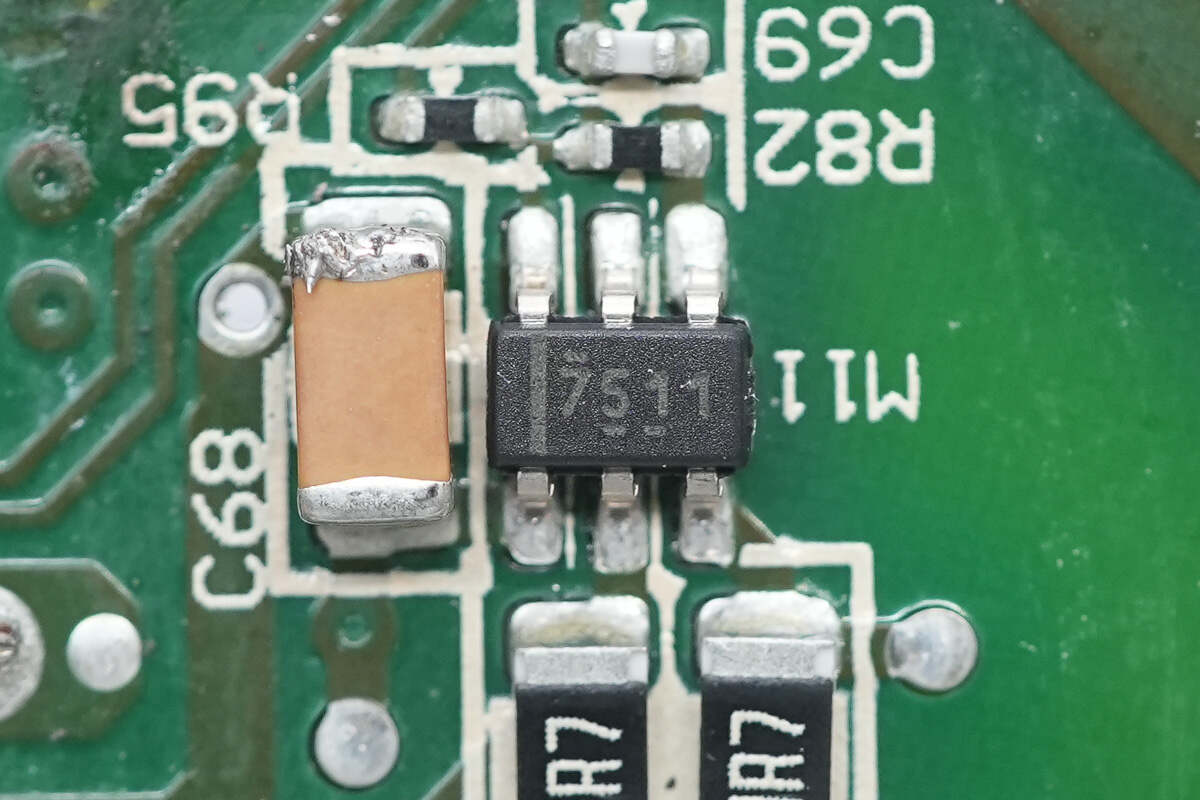

用于驱动PFC开关管的驱动器来自德州仪器，型号UCC27511，是一颗单通道高速驱动器，具备4A峰值拉电流和8A峰值灌电流，采用SOT-23封装。

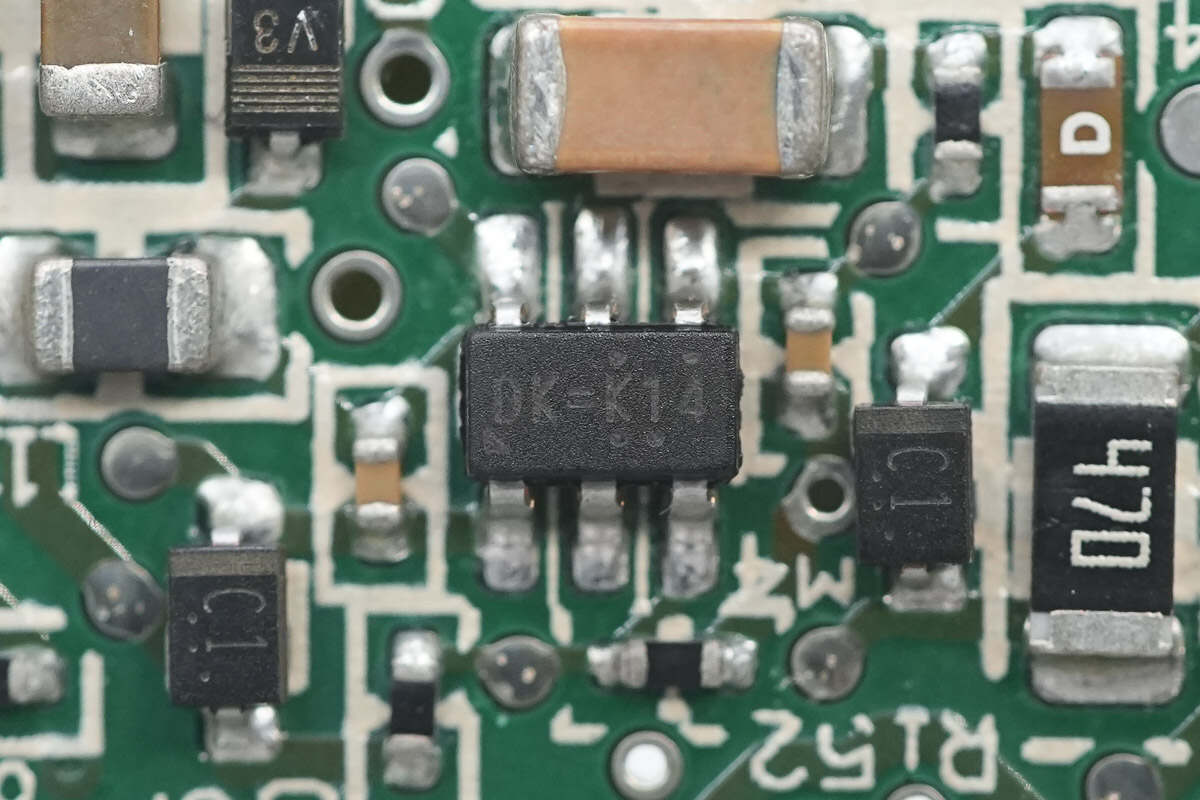

降压芯片来自立锜科技，型号RT8259，是一颗支持4.5-24V输入电压的开关降压转换器，支持1.2A输出电流，采用SOT-23封装。

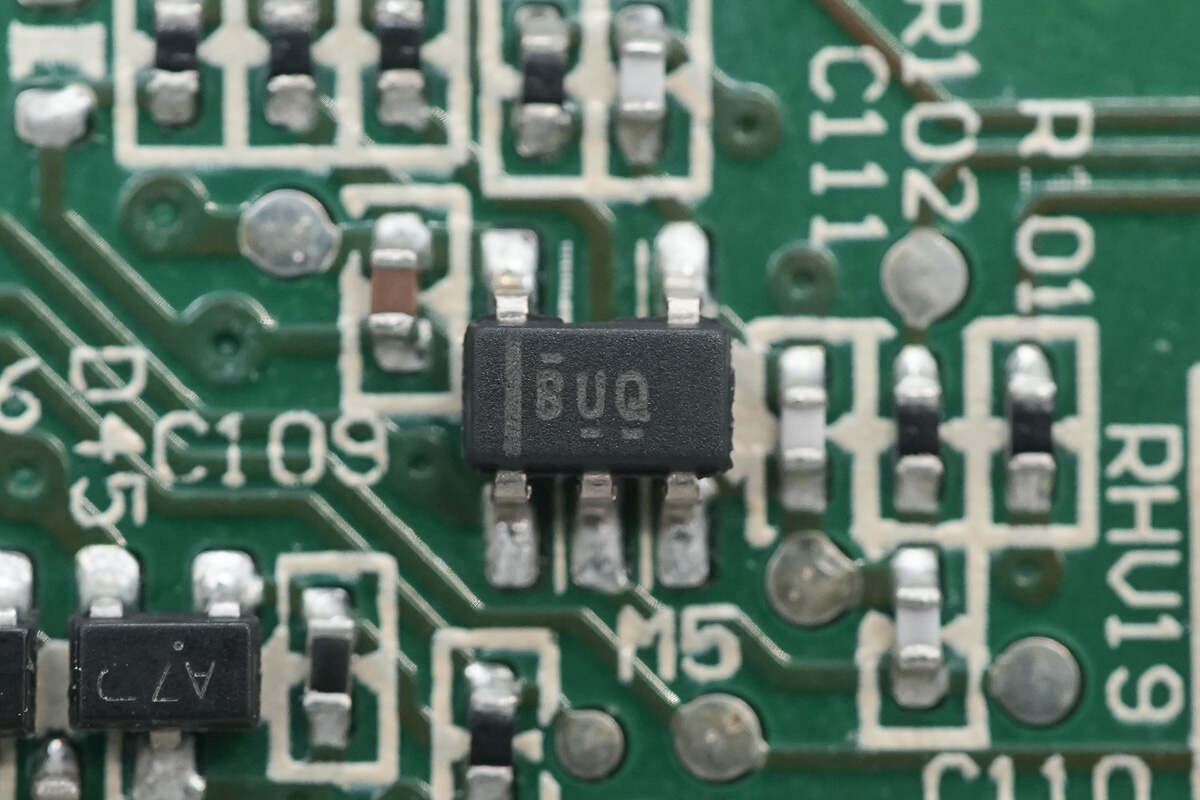

运放来自德州仪器，丝印BUQ，型号OPA376，是一颗精密低静态电流运放，支持轨对轨输入输出，采用SOT-23封装。

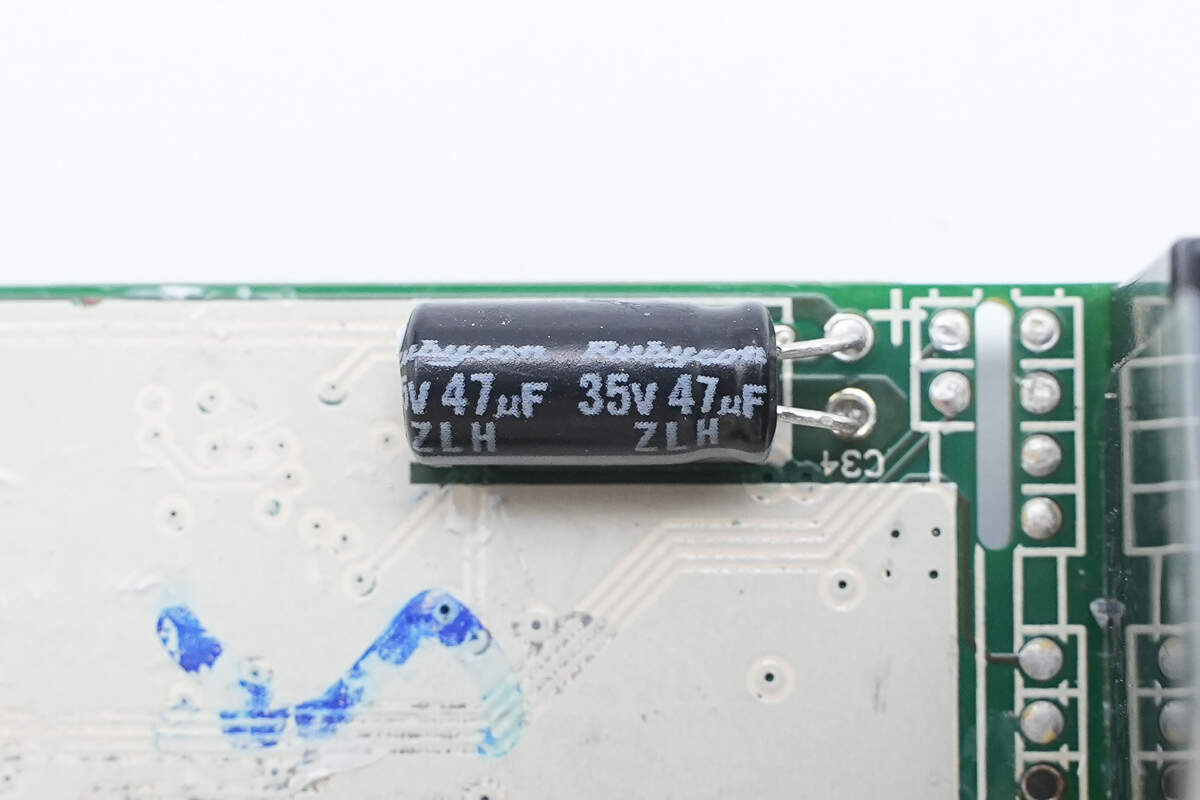

滤波电容来自红宝石，规格为35V47μF。

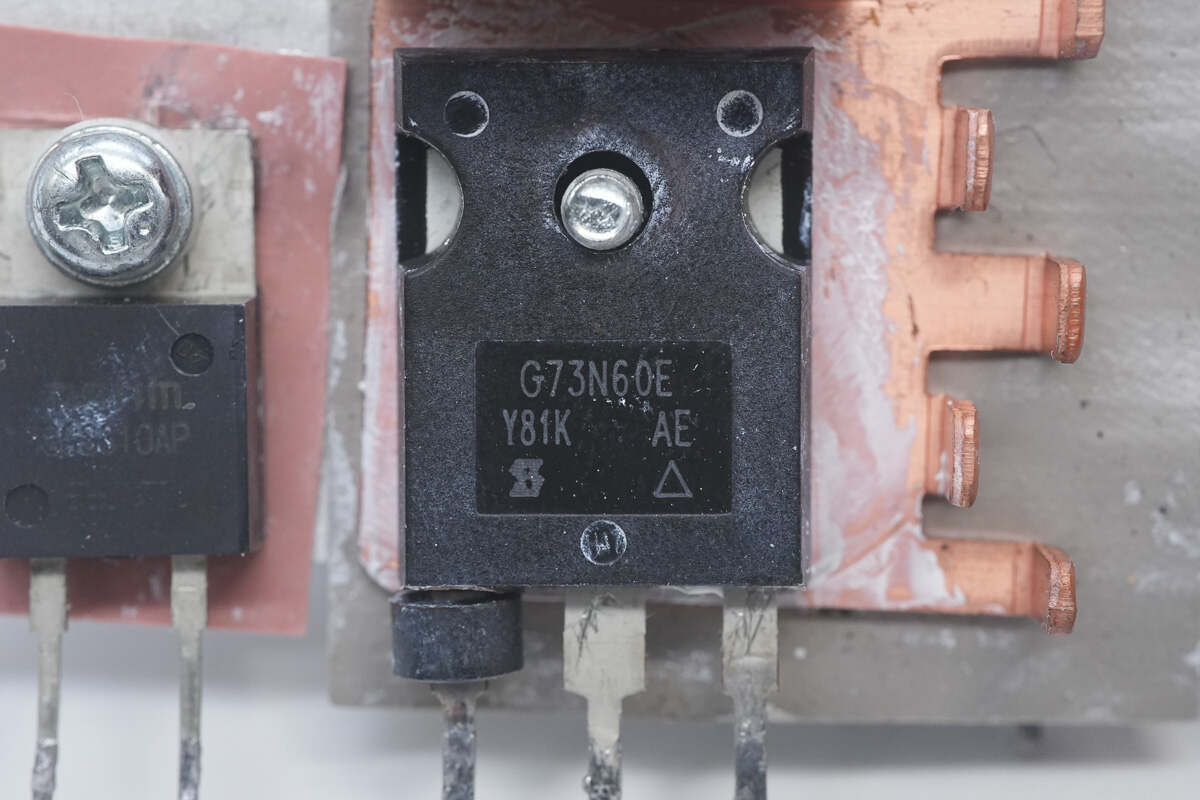

PFC开关管来自威世，型号SiHG73N60E，NMOS，耐压650V，导阻32mΩ，采用TO-247AC封装。

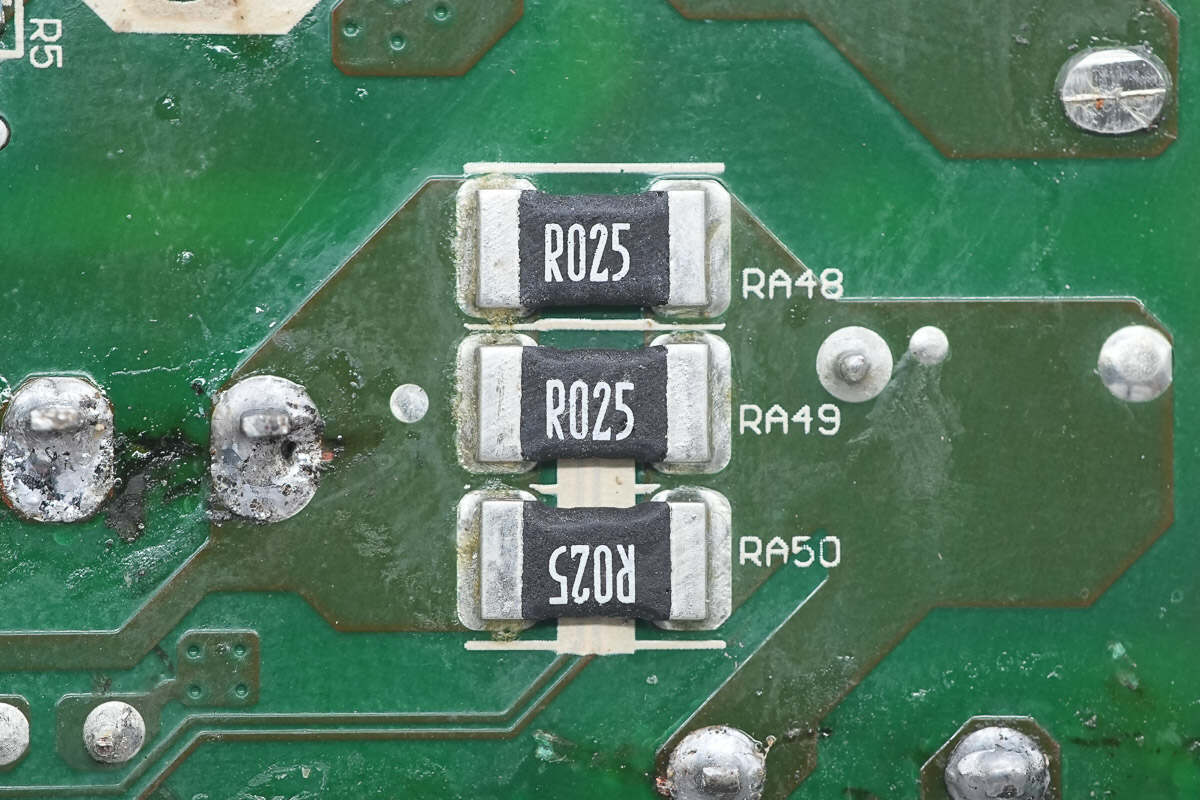

三颗25mΩ取样电阻并联，用于检测PFC开关管电流。

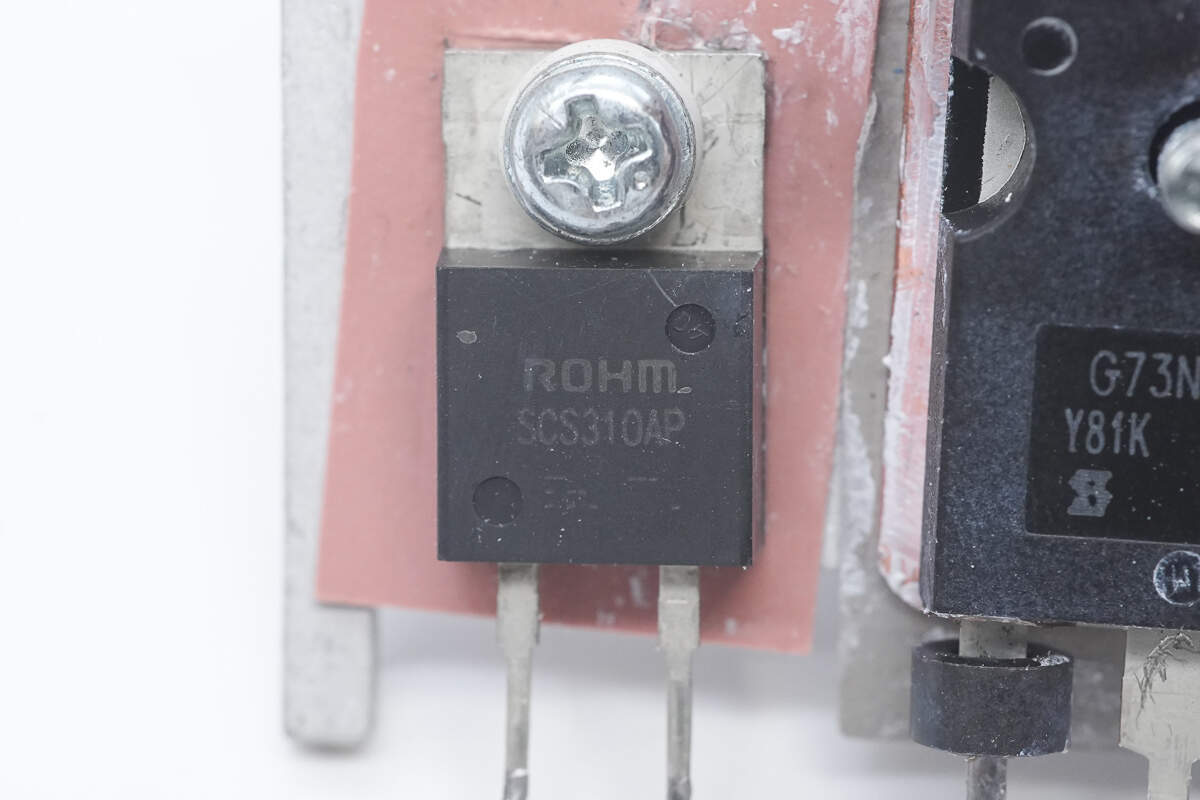

PFC整流管来自罗姆，型号SCS310AP，为碳化硅二极管，规格为650V 10A，采用TO-220ACP封装。

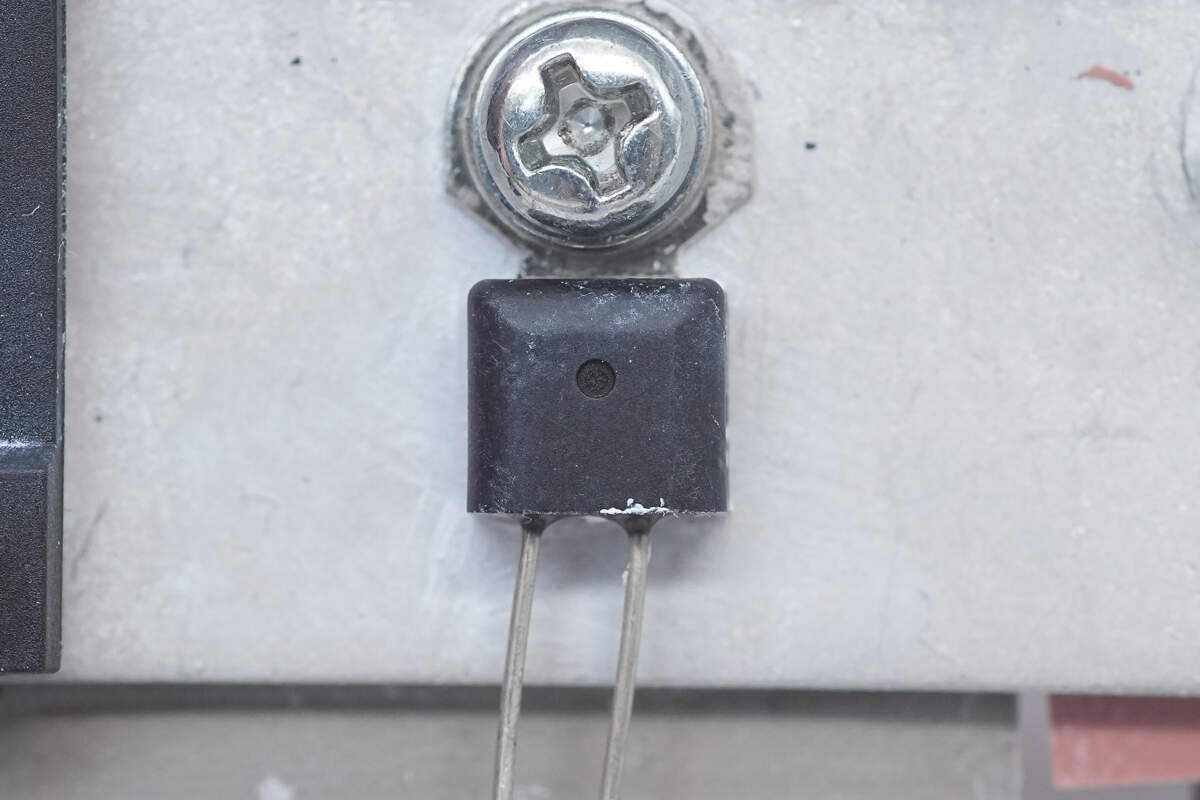

热敏电阻通过螺丝固定在散热片上。

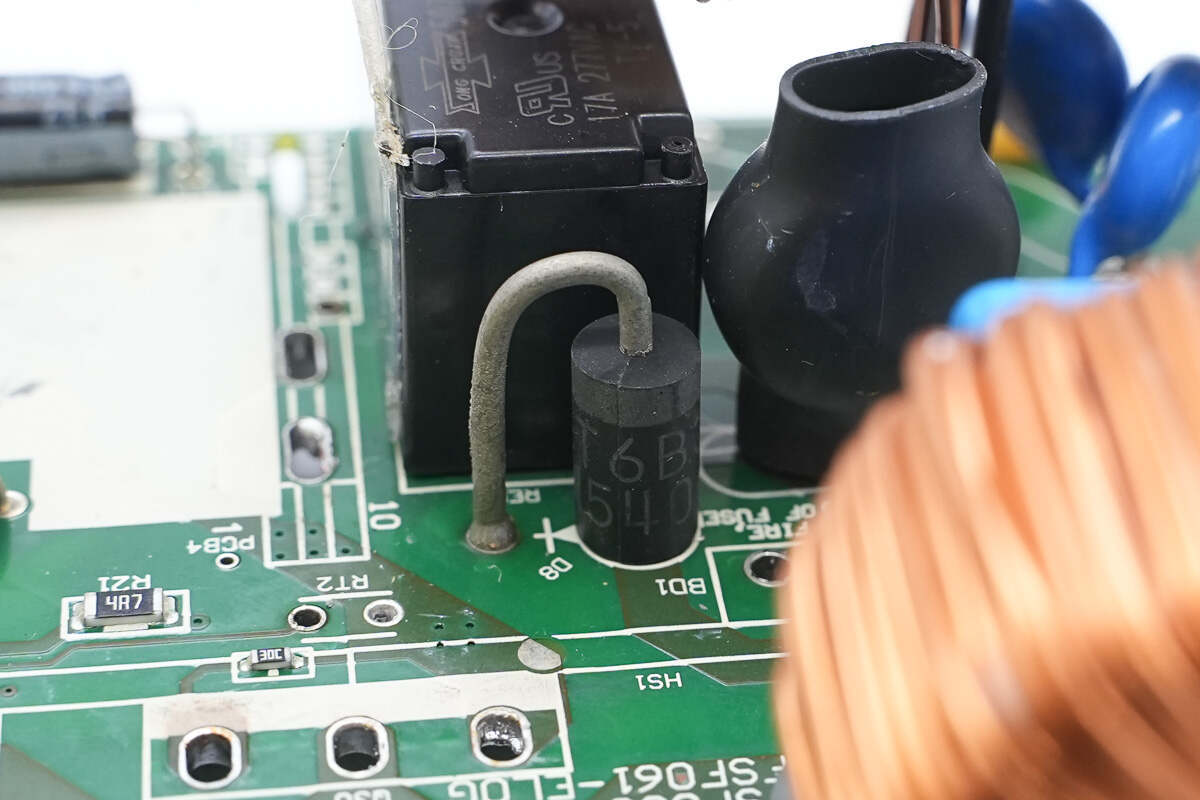

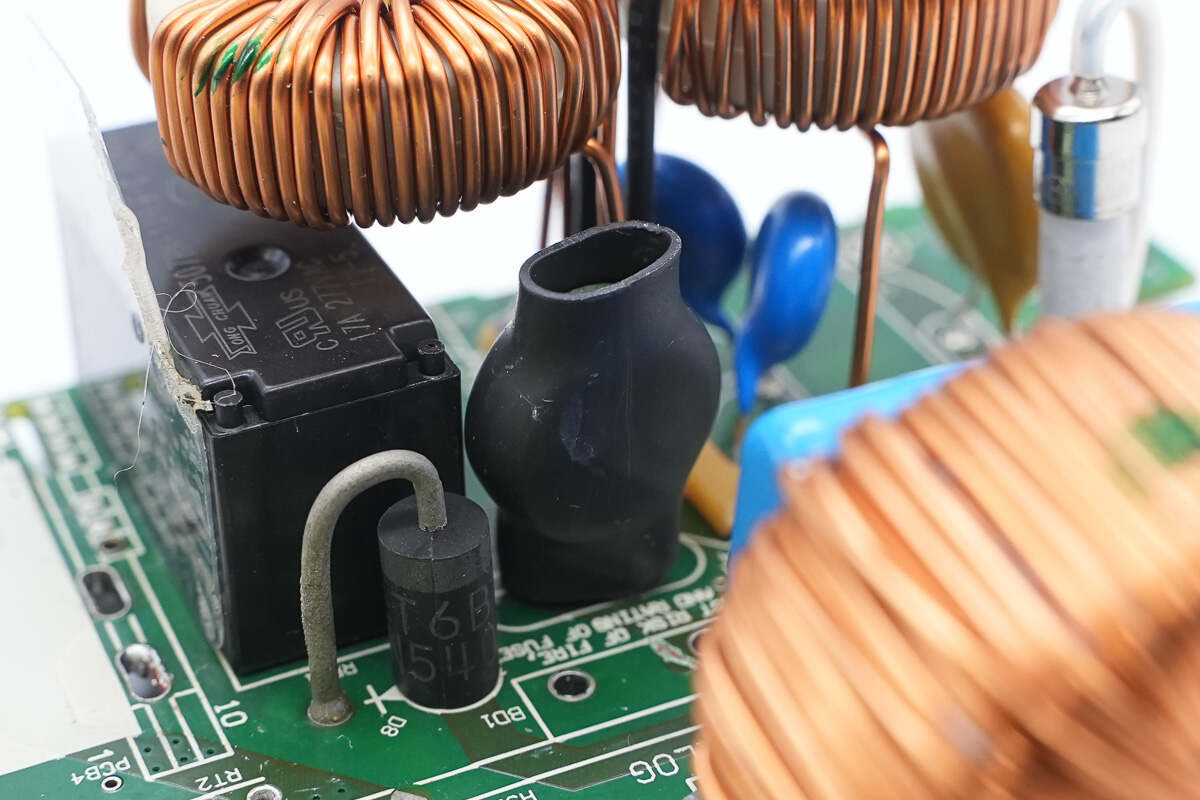

PFC旁路二极管特写。

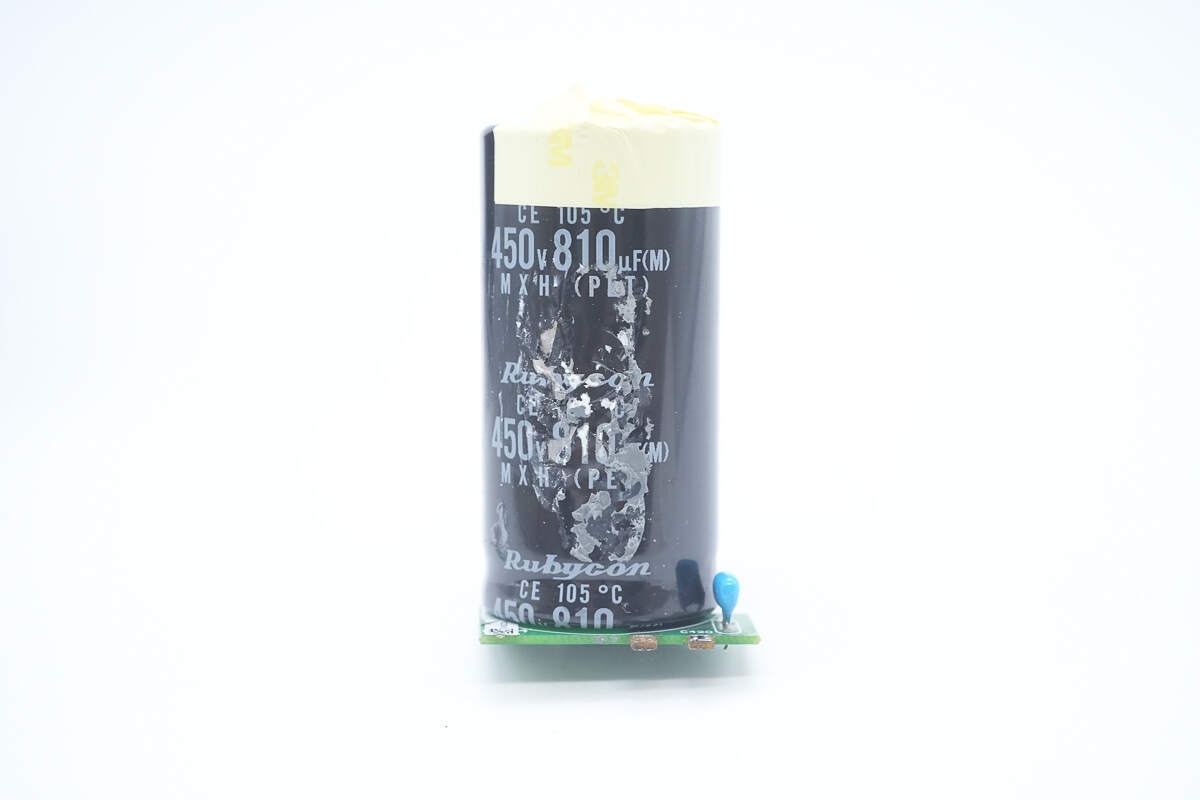

高压滤波电容来自红宝石，为MXH系列电解电容，规格为450V810μF。

电容焊接连接小板。

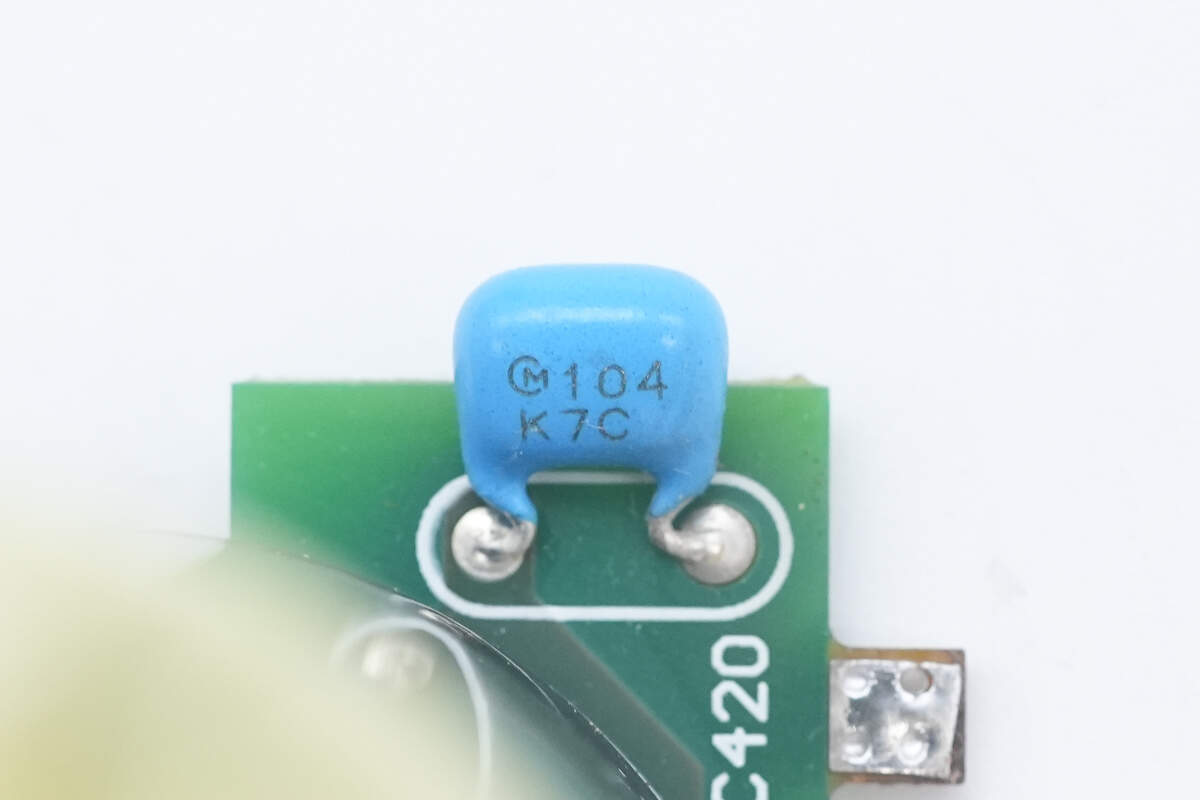

小板上设有一颗0.1μF陶瓷电容。

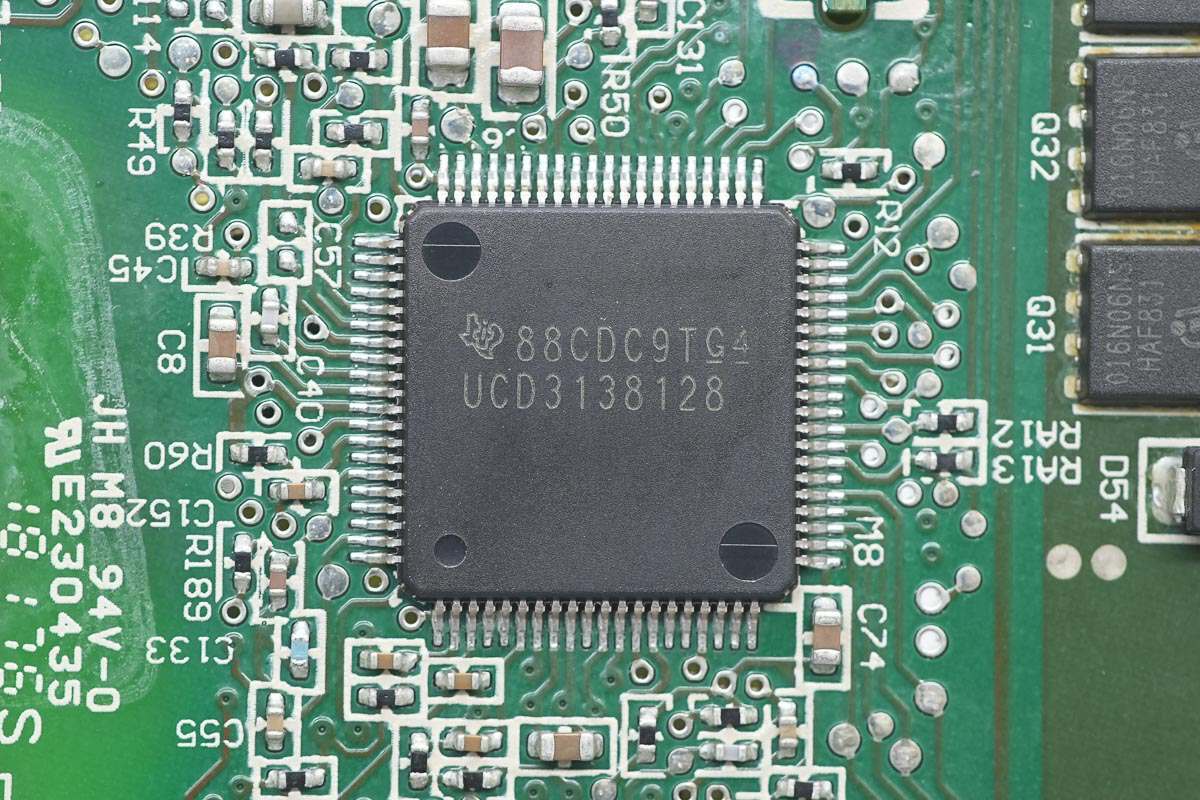

移相全桥控制器来自德州仪器，型号UCD3138128，为数字电源控制器，芯片内部集成128kB闪存存储器，具备SPI和I2C接口，支持移相全桥，单路和交错PFC，无桥PFC，硬开关全桥和半桥，半桥LLC和全桥LLC应用，采用TQFP80封装。

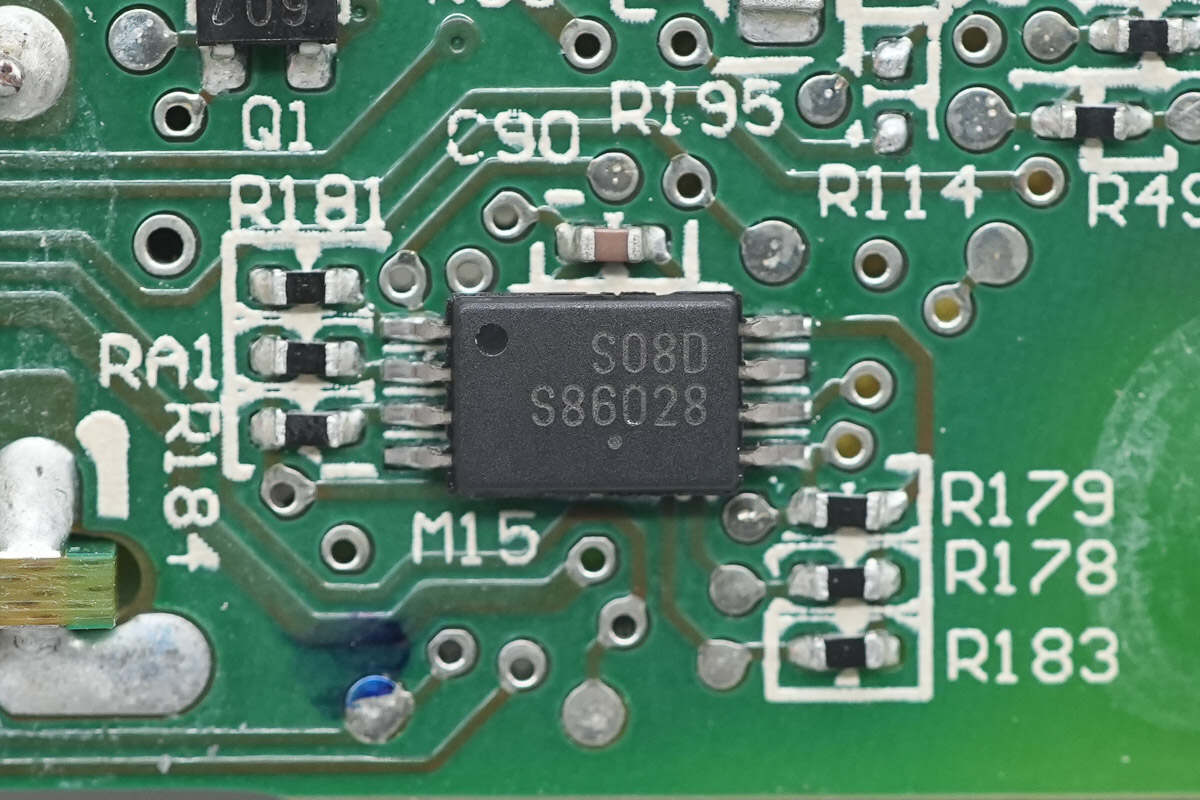

存储器来自安森美，丝印S08D，采用TSSOP-8封装。

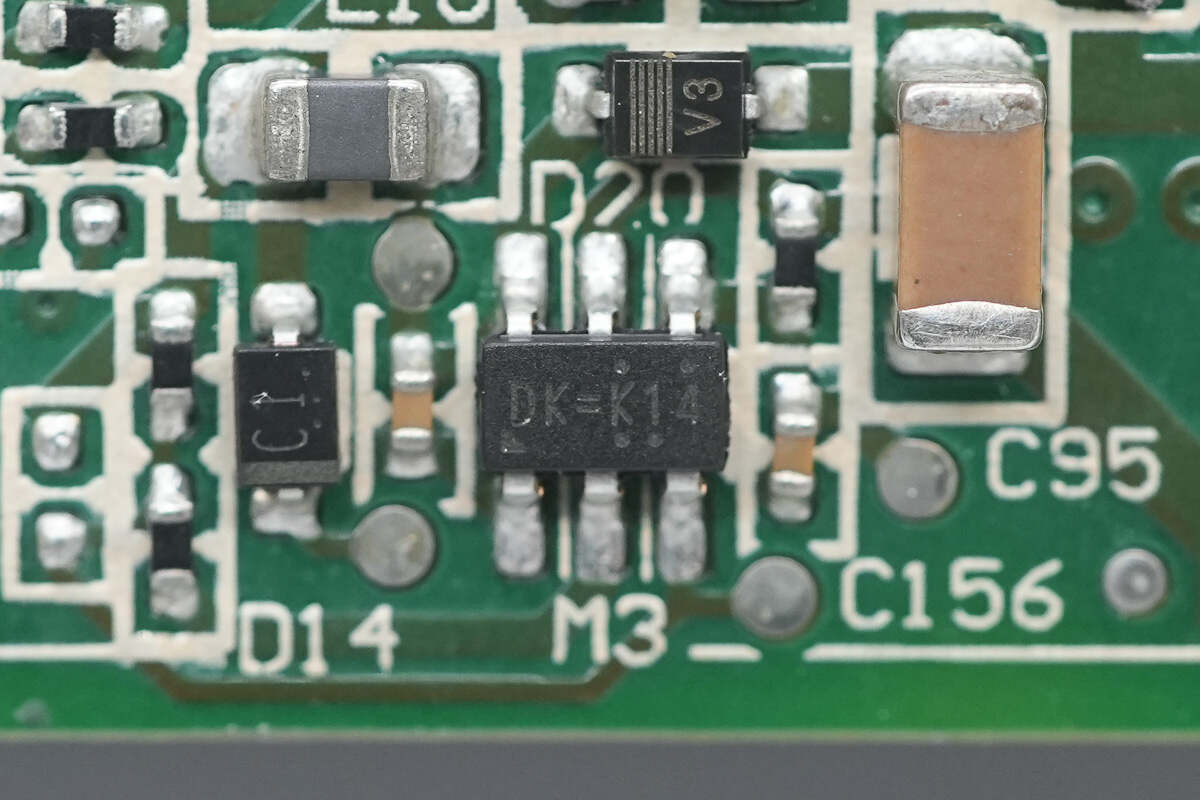

降压芯片采用立锜科技RT8259。

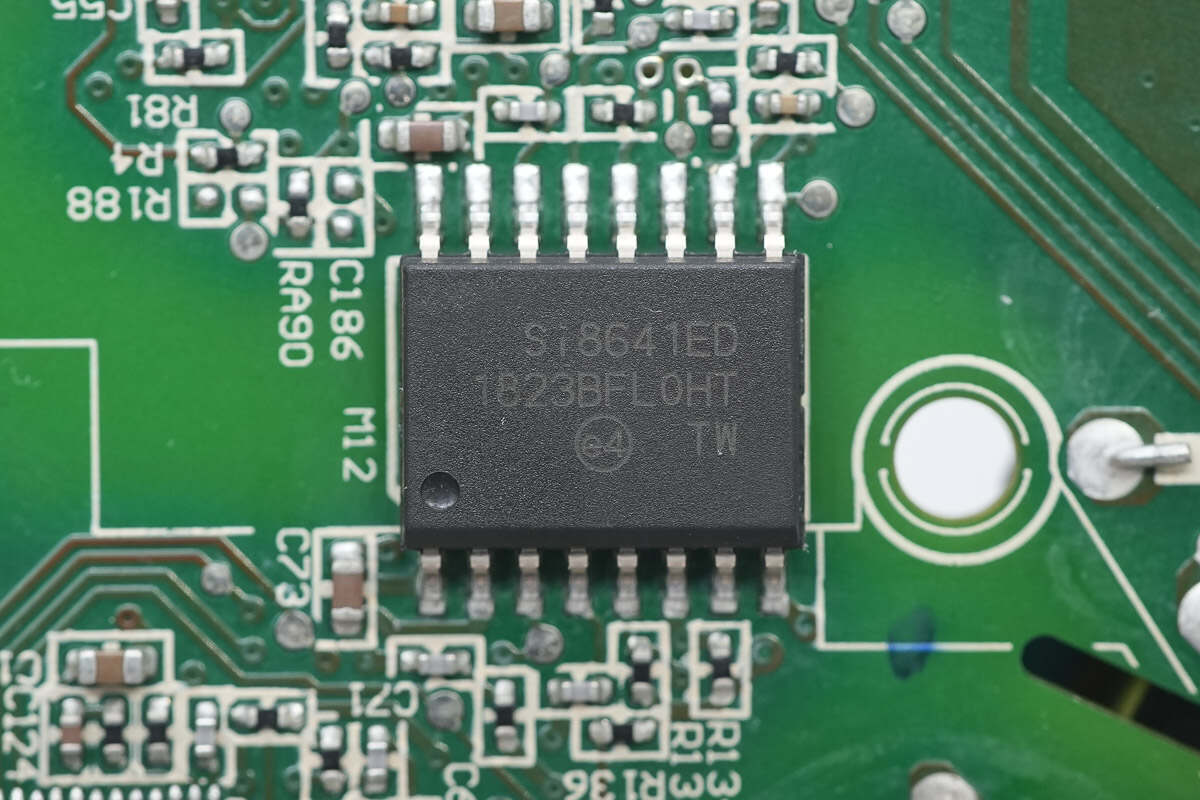

数字隔离芯片来自思佳讯，型号Si8641ED，具备四个隔离通道，支持150Mbps传输速率，具备5.0kVrms隔离能力，采用WBSOIC16封装。

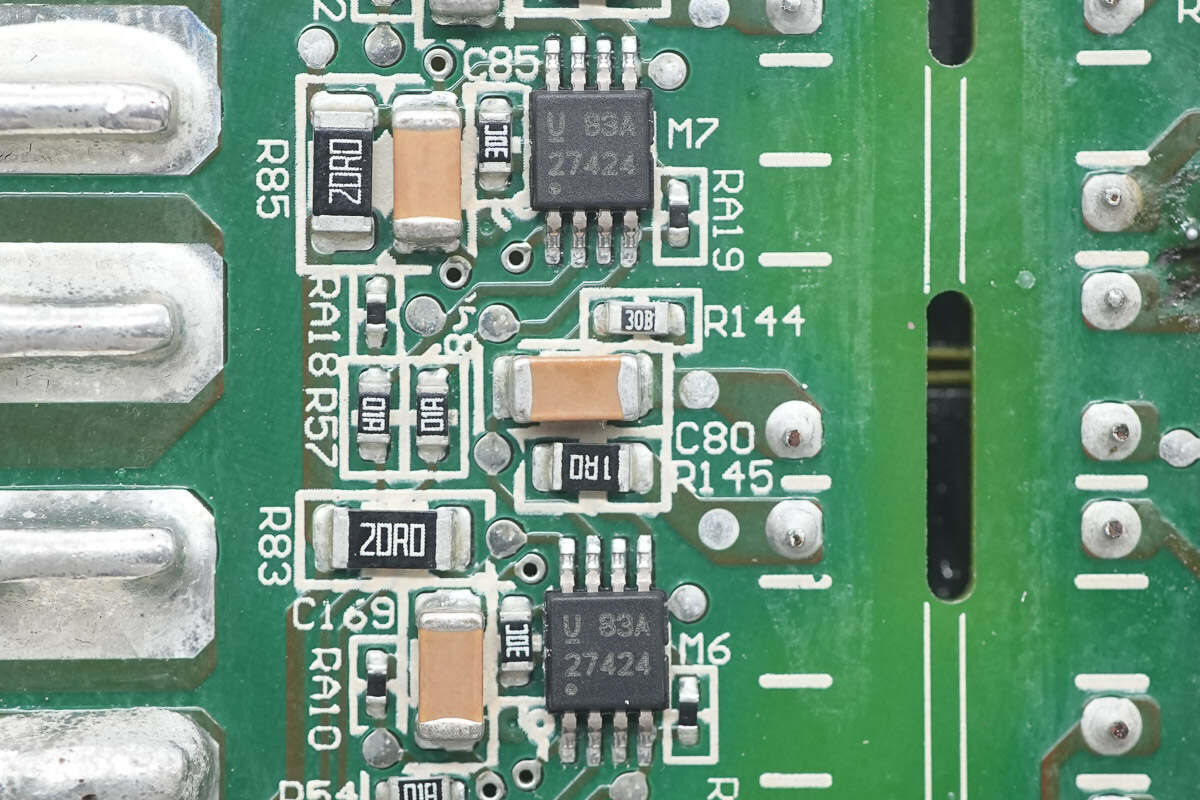

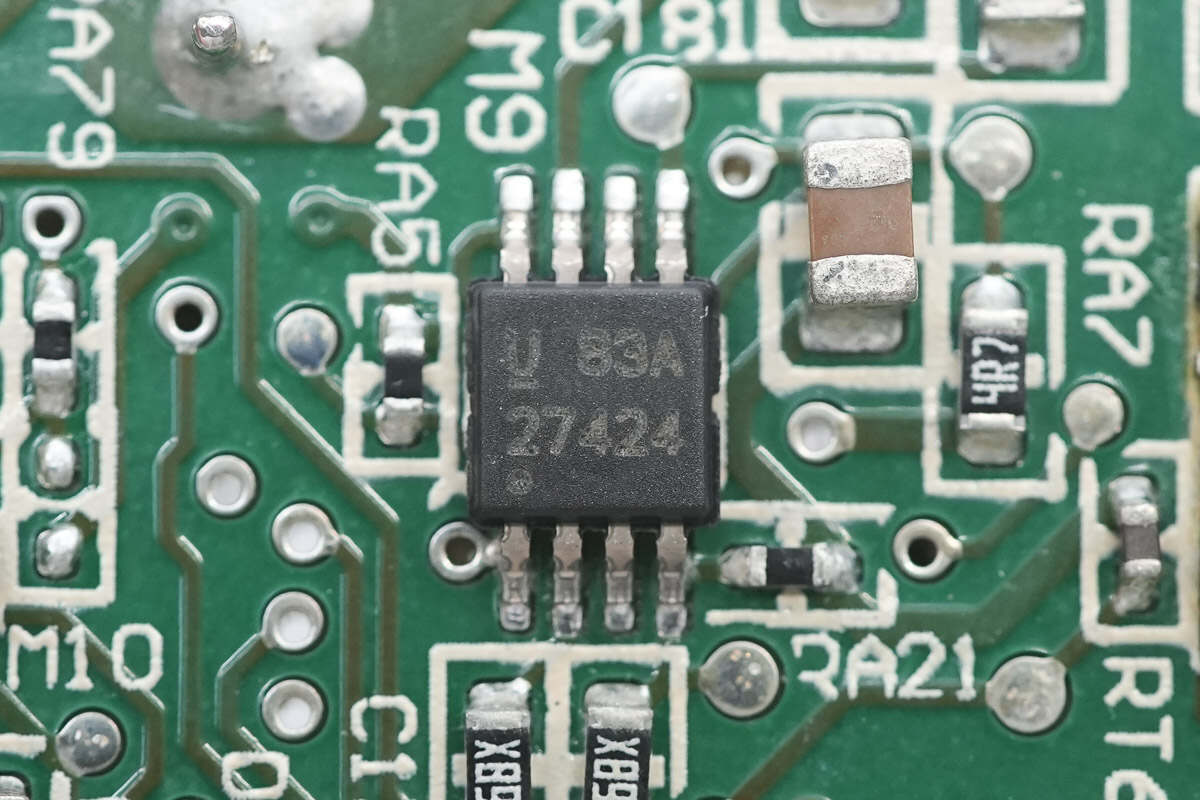

驱动隔离变压器的驱动器来自德州仪器，型号UCC27424，是一颗具备4A输出电流的双通道栅极驱动器，采用VSSOP8封装。

驱动开关管的隔离变压器包裹胶带绝缘。

隔离变压器采用多层绝缘线绕制。

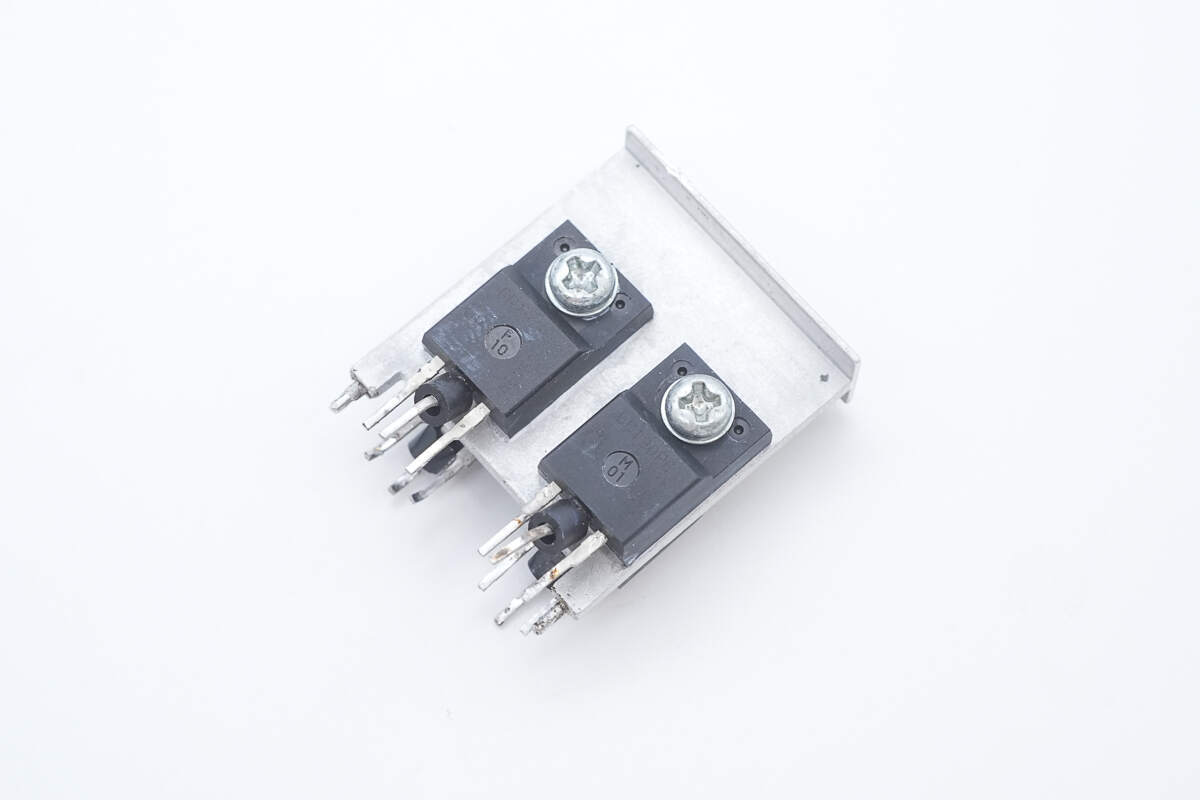

移相全桥开关管固定在散热片上。

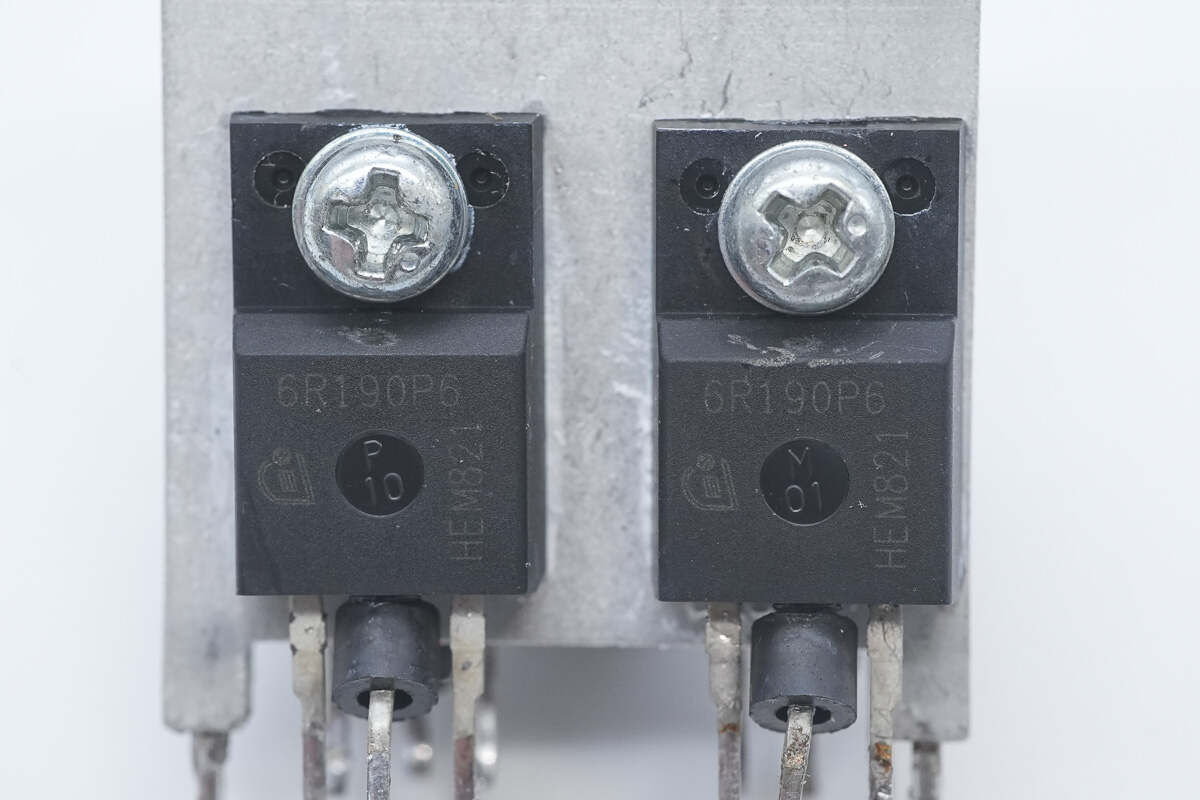

移相全桥开关管来自英飞凌，丝印6R190P6，型号IPA60R190C6，NMOS，耐压650V，导阻190mΩ，采用TO-220 FP封装。

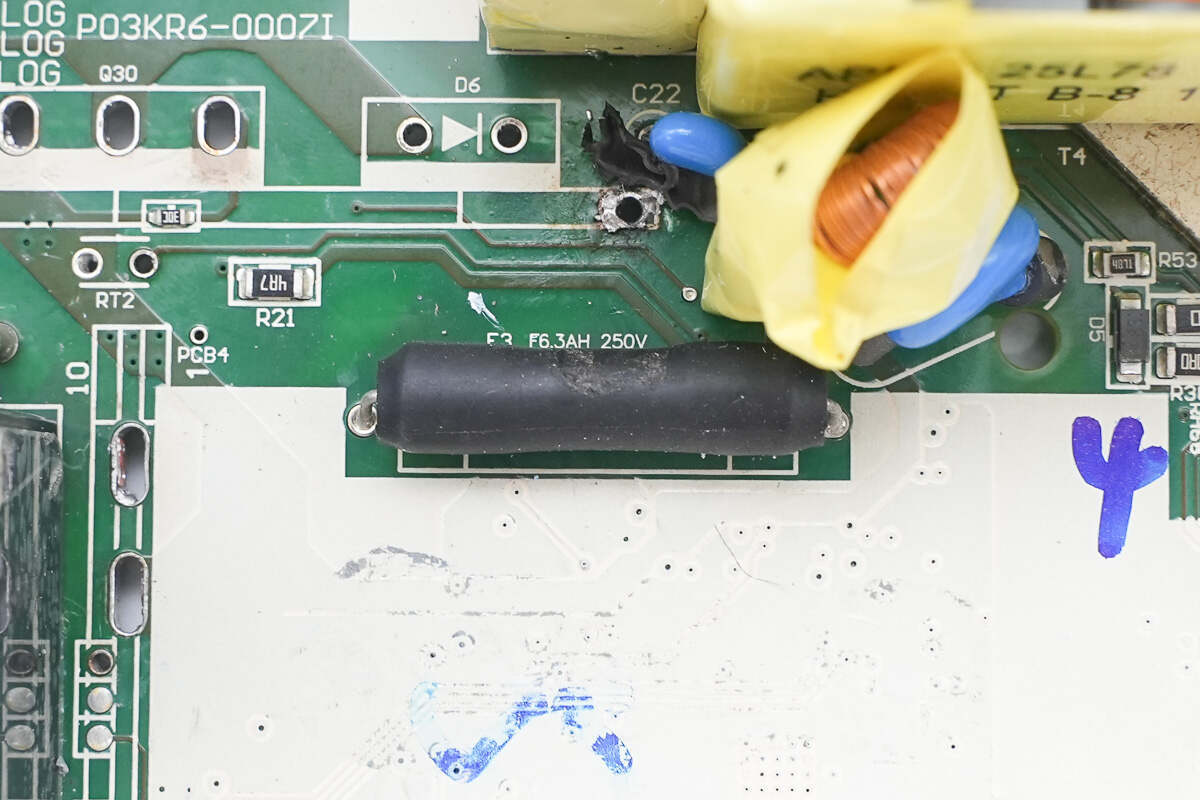

内部保险丝规格为6.3A 250V。

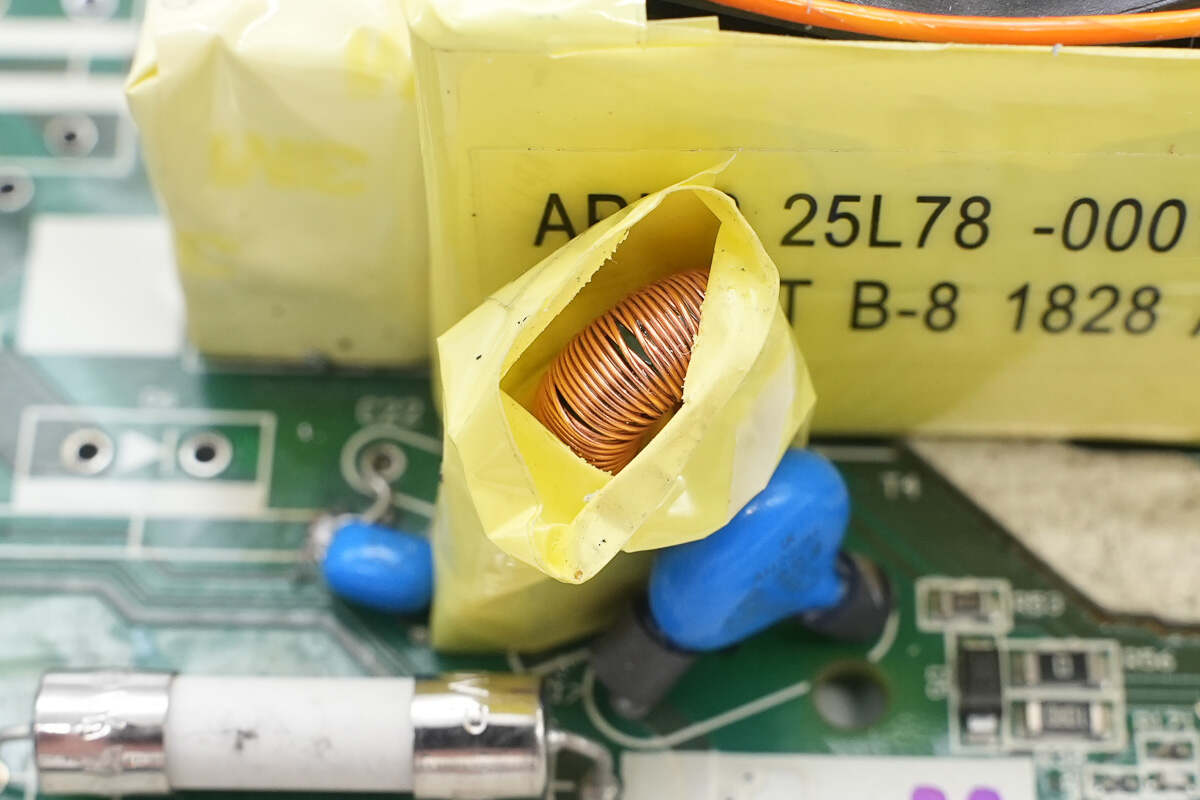

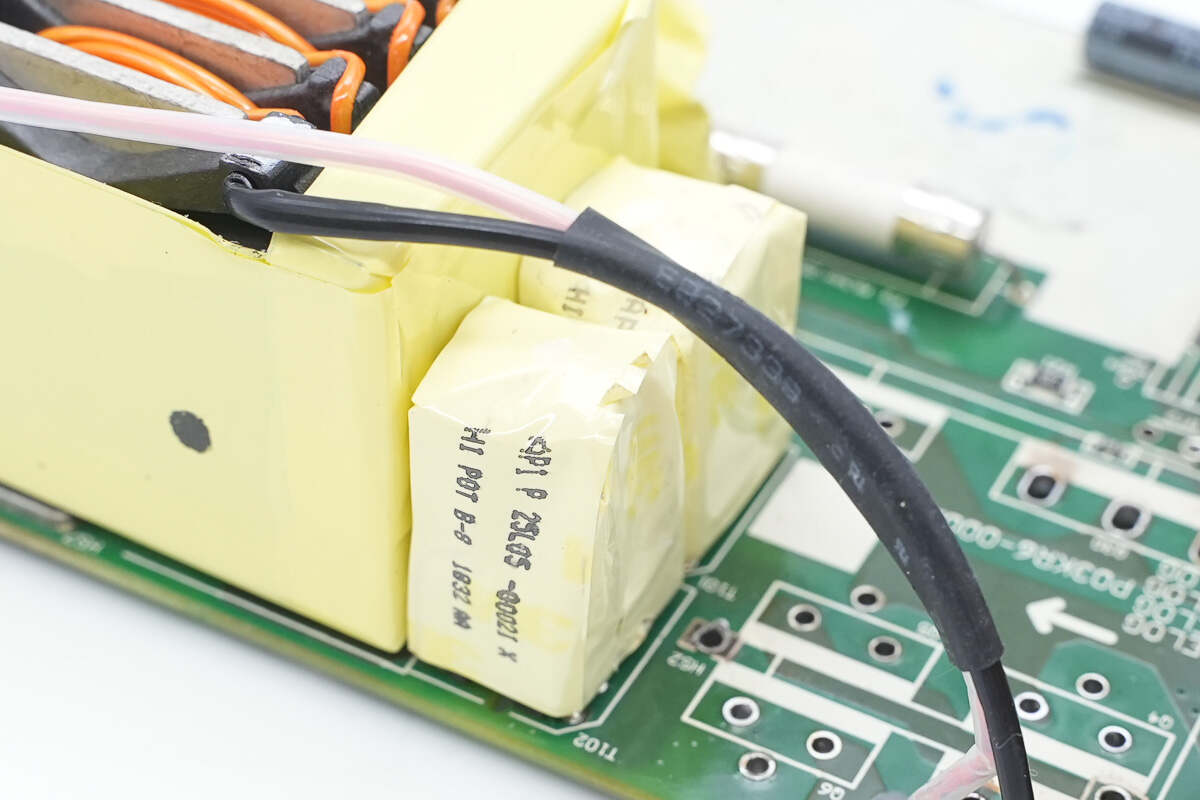

电流互感器缠绕胶带绝缘。

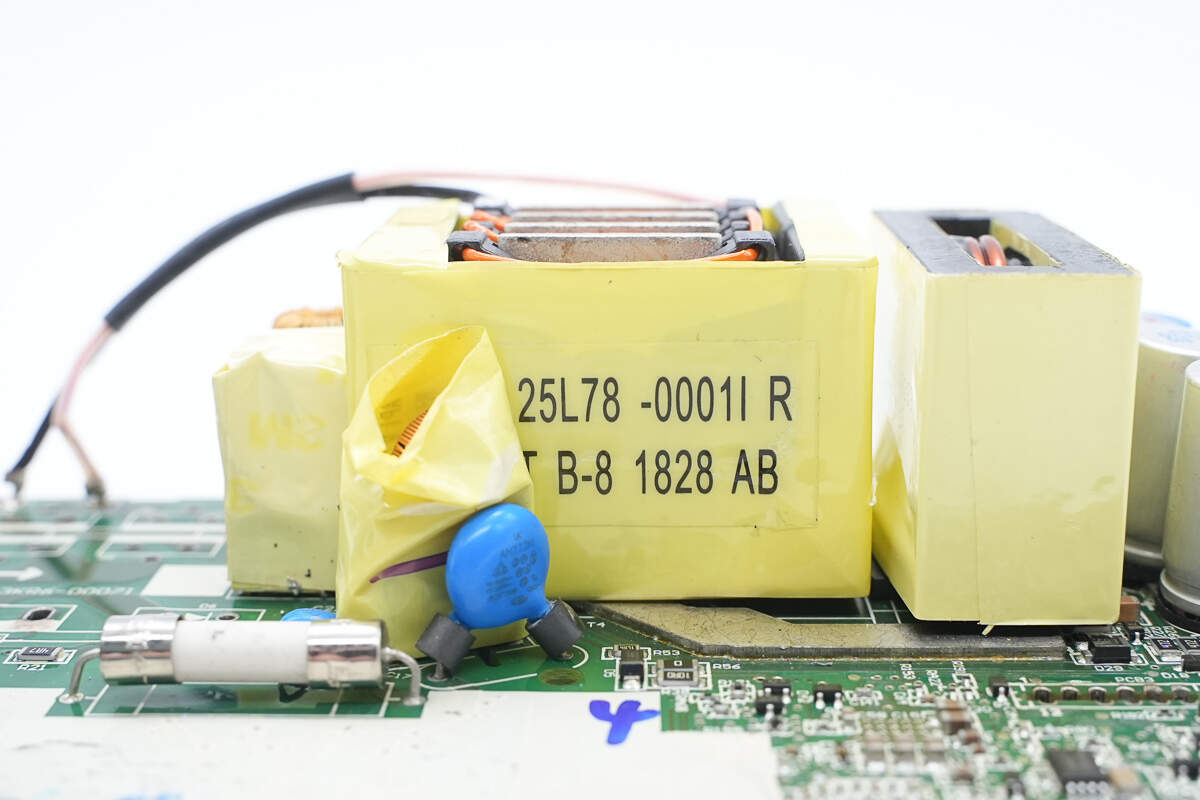

变压器磁芯缠绕胶带绝缘。

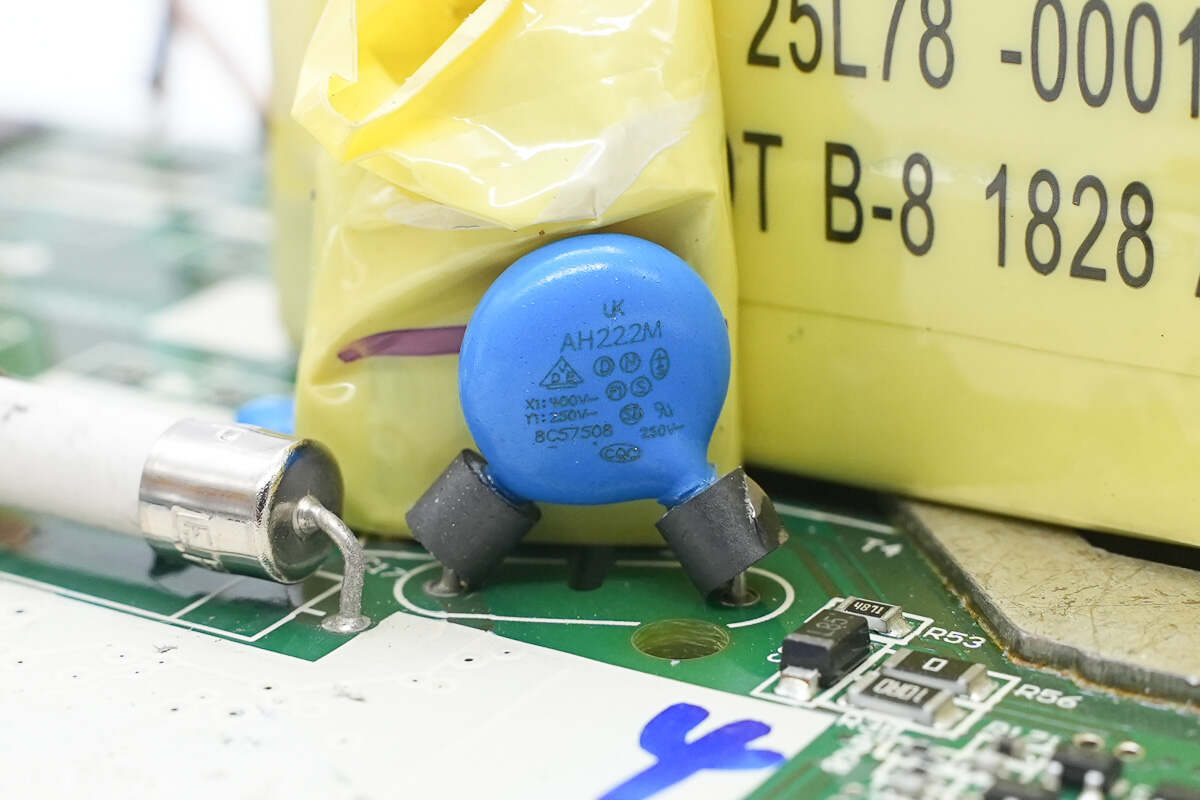

蓝色Y电容来自华新科。

驱动器采用德州仪器UCC27424。

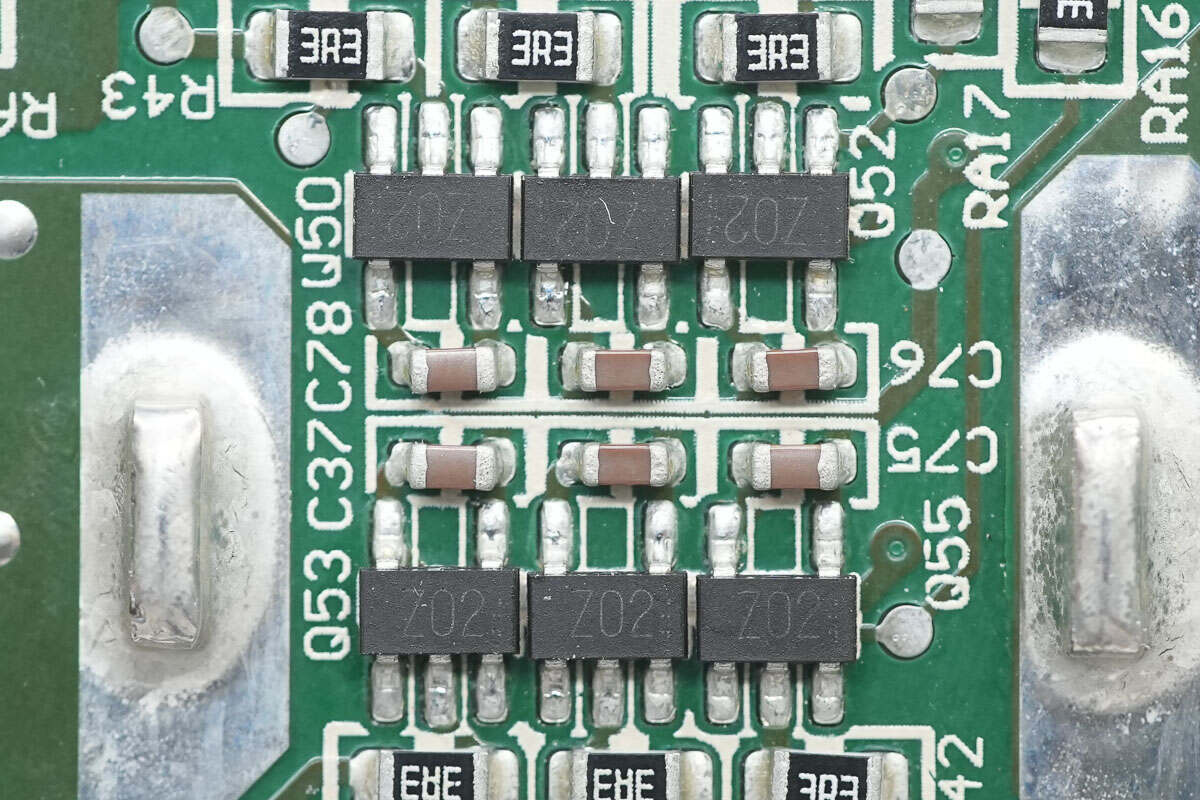

驱动同步整流管的双三极管来自罗姆，丝印Z02，型号QSZ2，内置PNP和NPN三极管，采用SOT-25T封装。

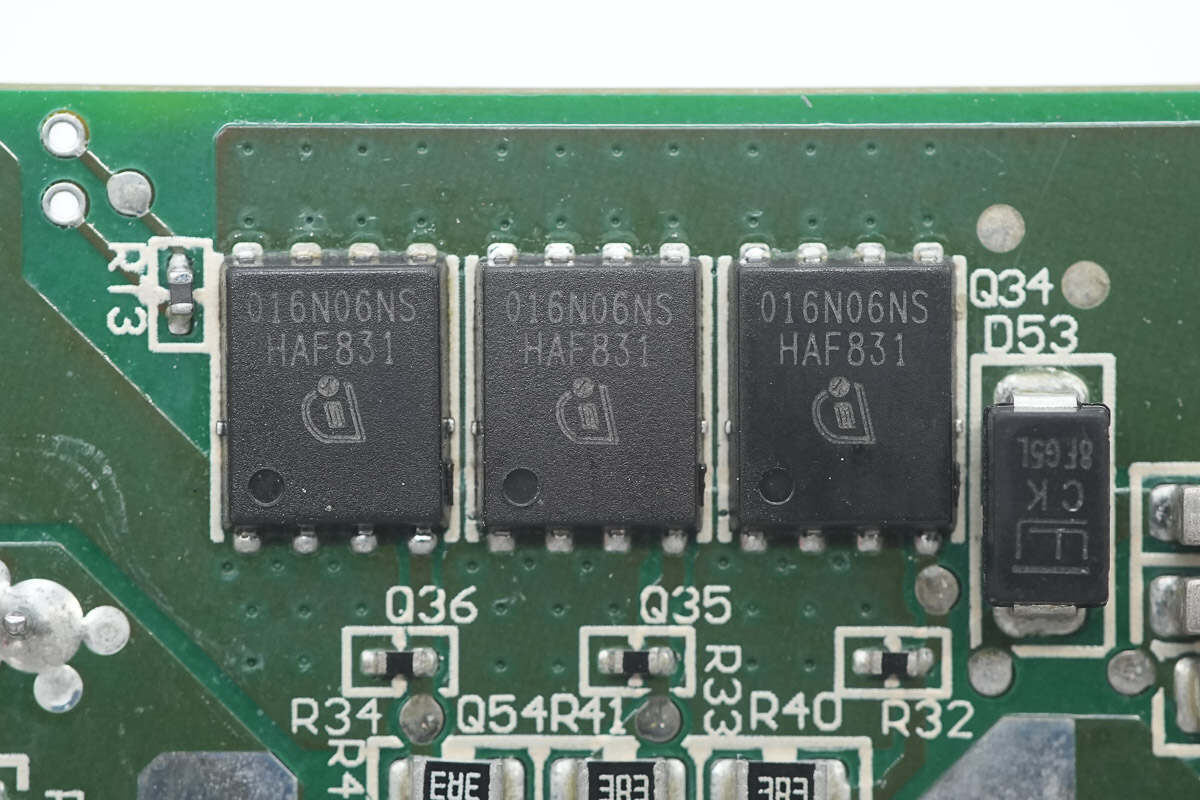

同步整流管来自英飞凌，型号BSC016N06NS，NMOS，耐压60V，导阻1.6mΩ，采用TDSON-8封装。

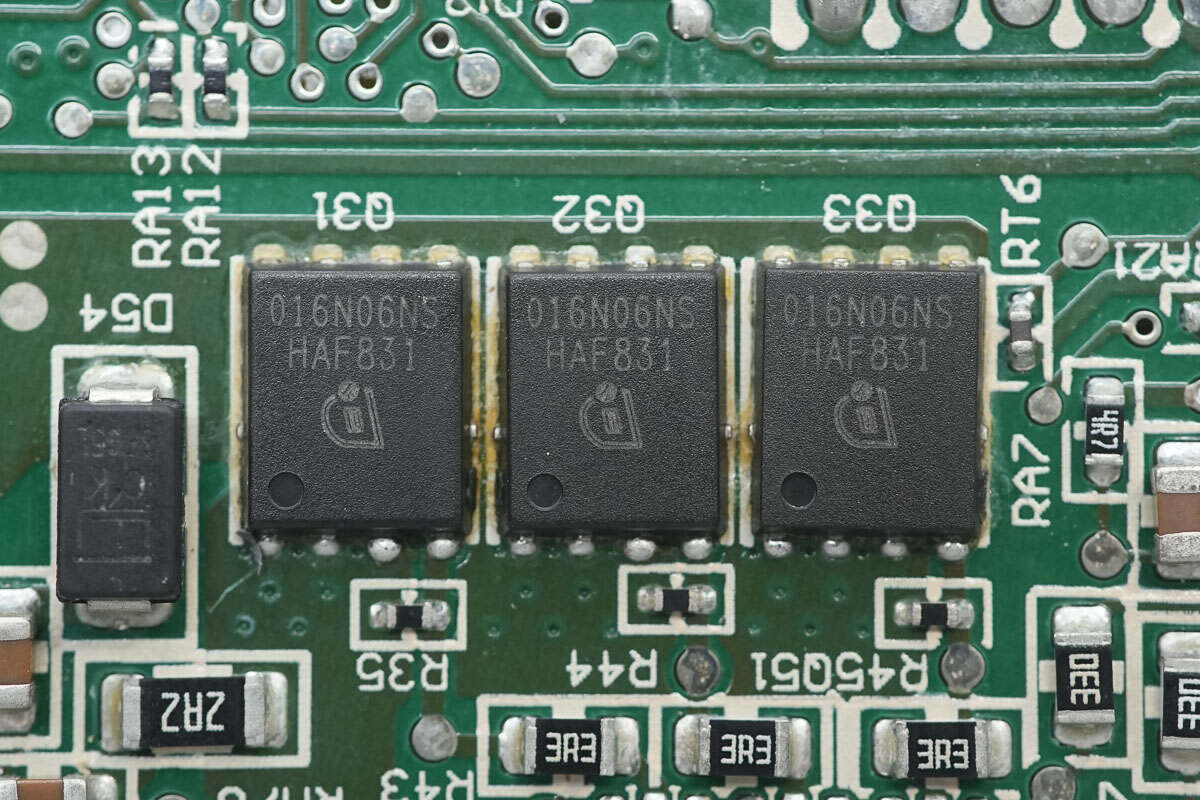

三颗同步整流管型号相同。

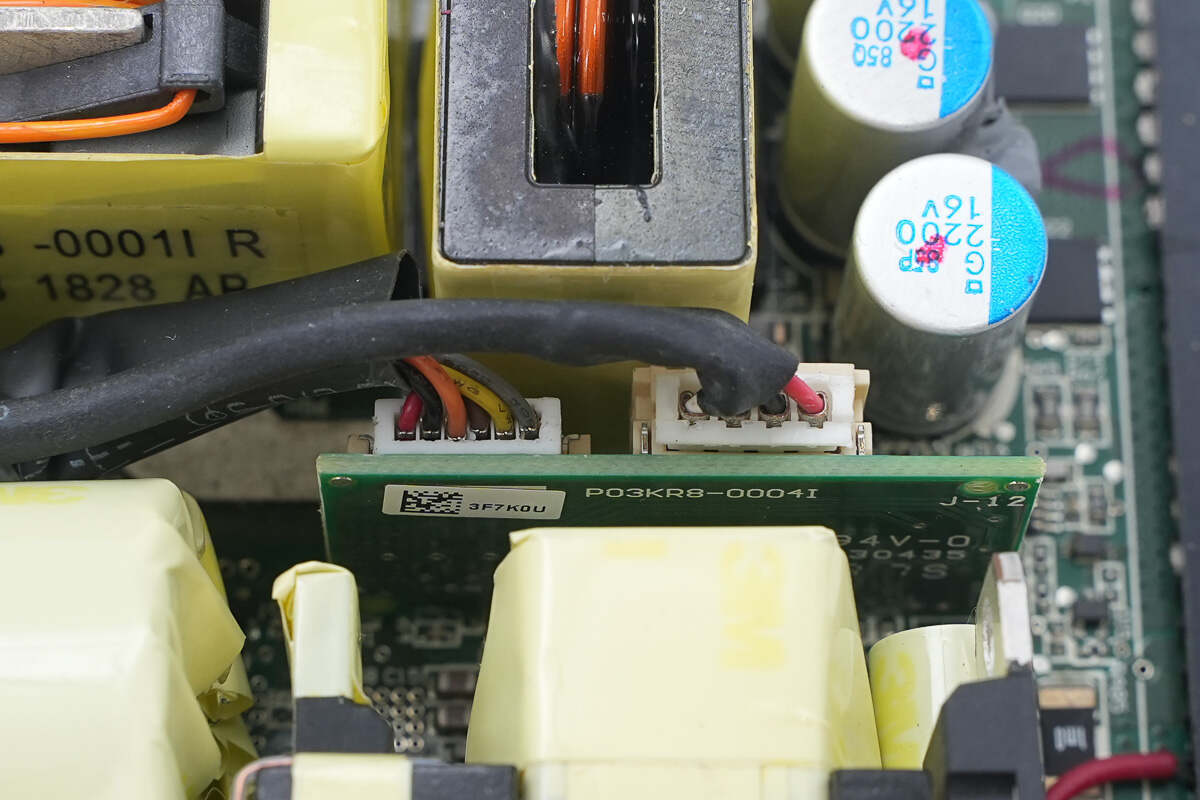

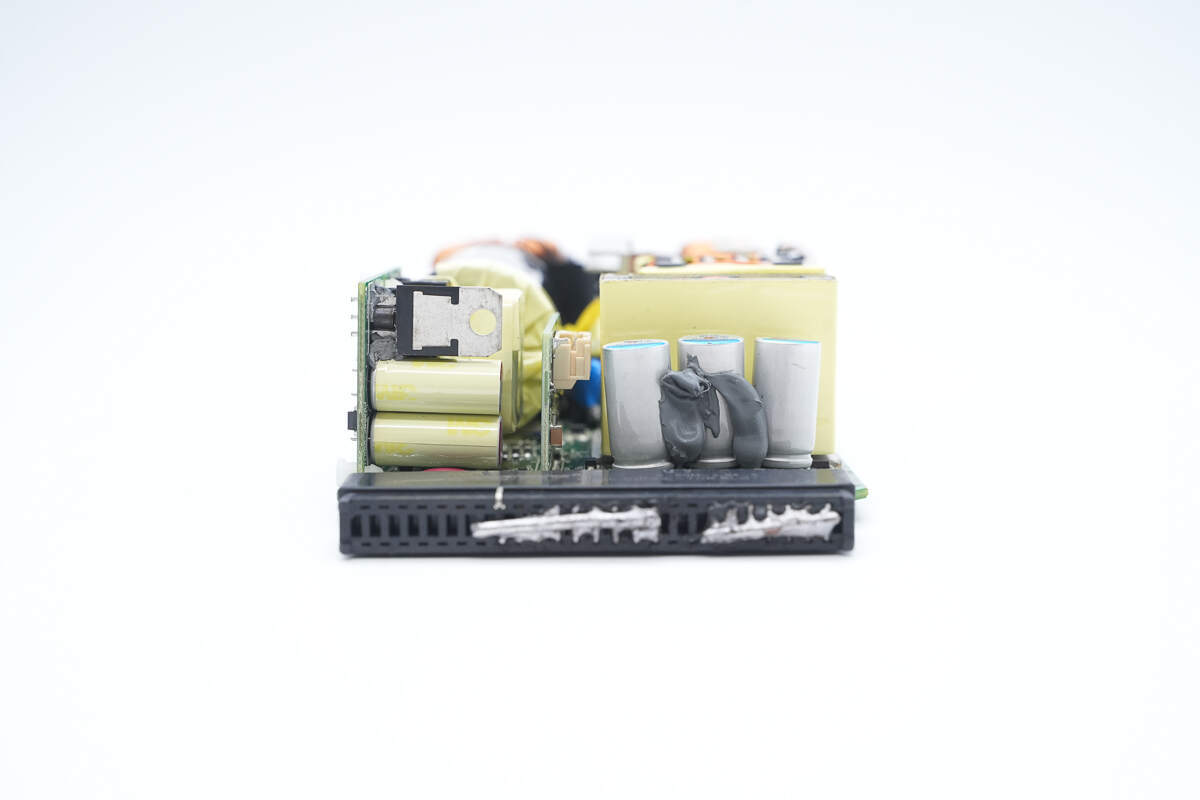

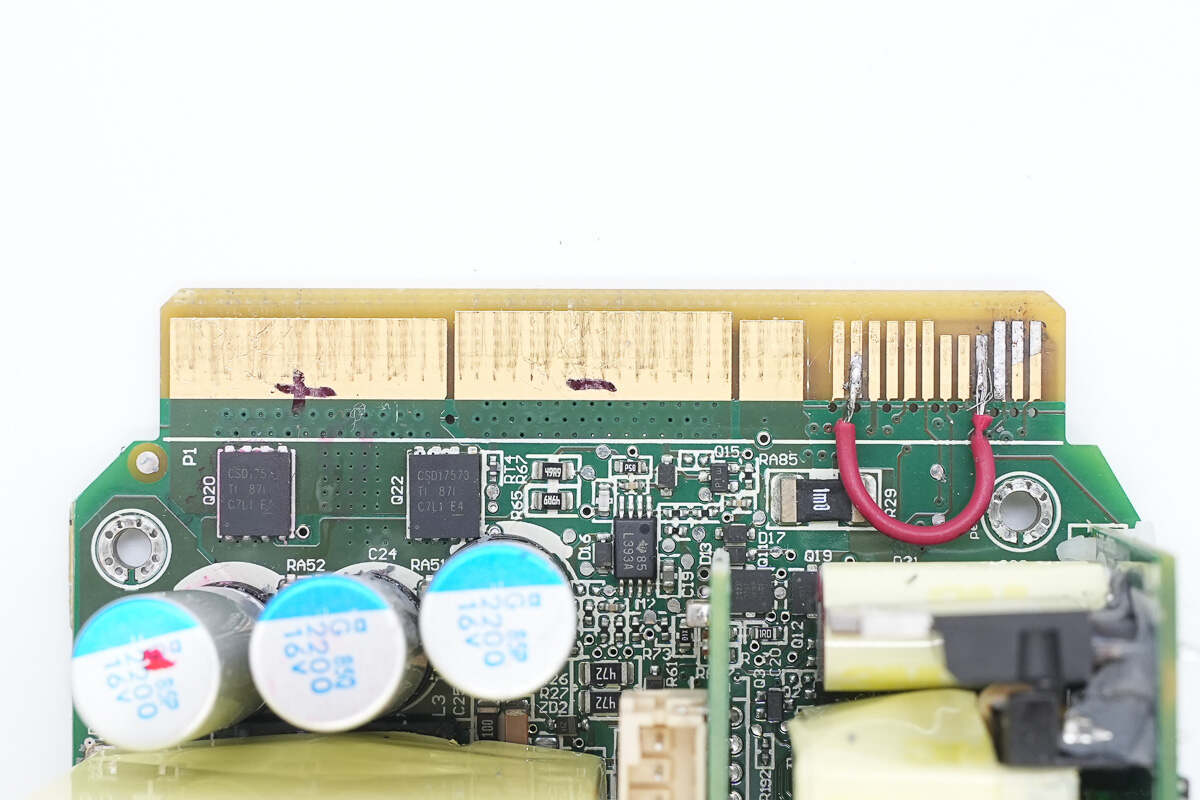

输出端设有辅助电源小板，转接小板，输出滤波电感和滤波电容。

滤波电感采用扁铜线绕制。

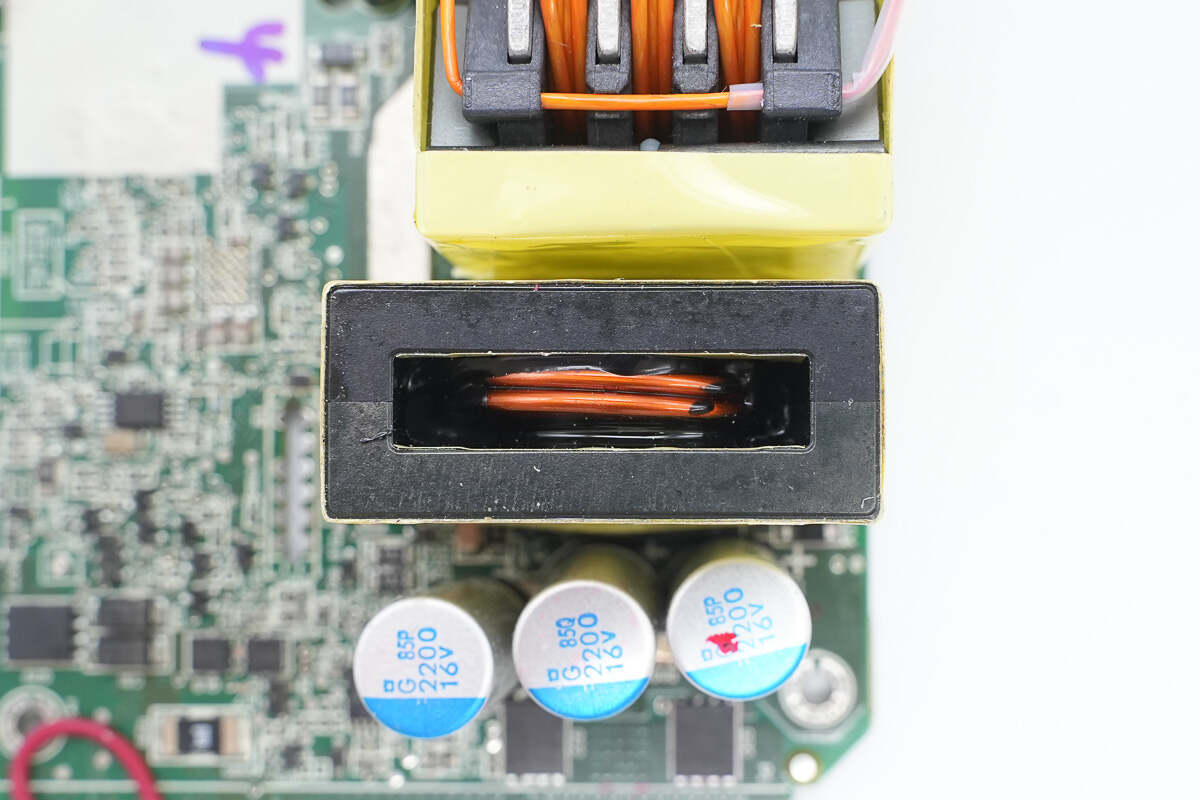

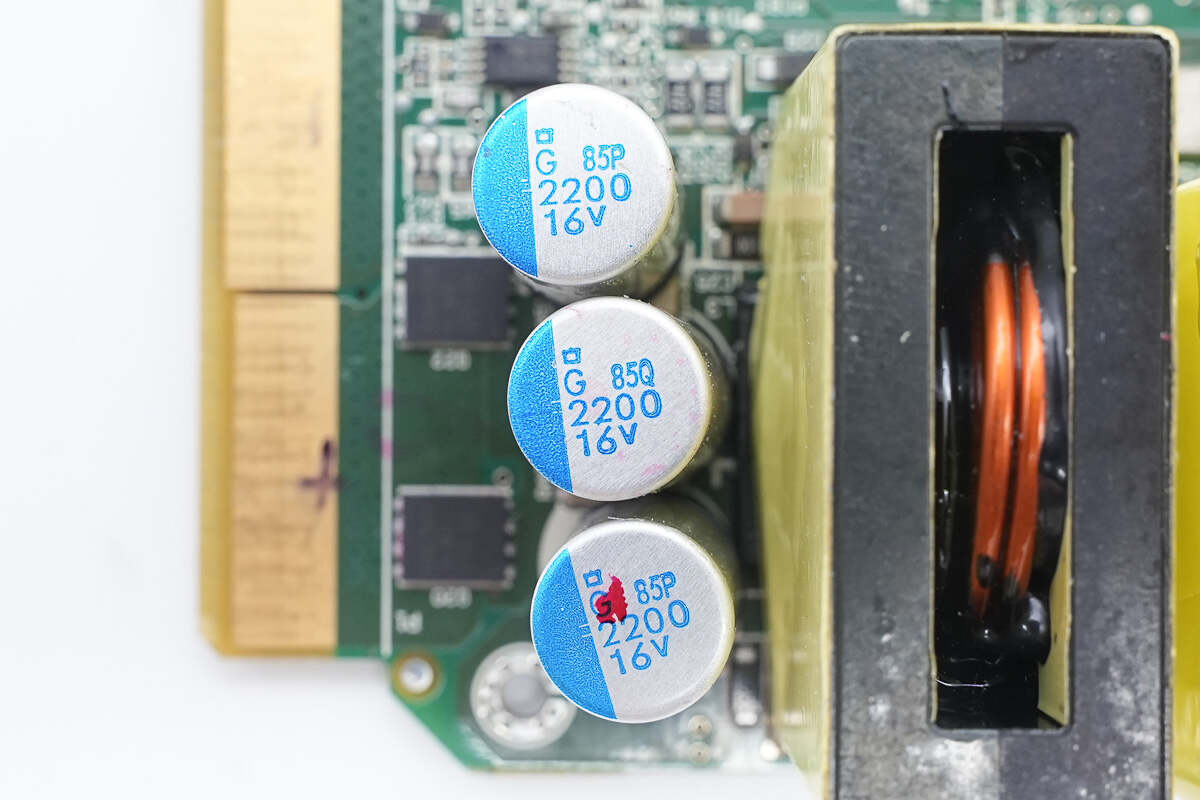

输出滤波电容来自贵弥功，为PSG系列导电性高分子固体铝电解电容器，规格为2200μF16V。

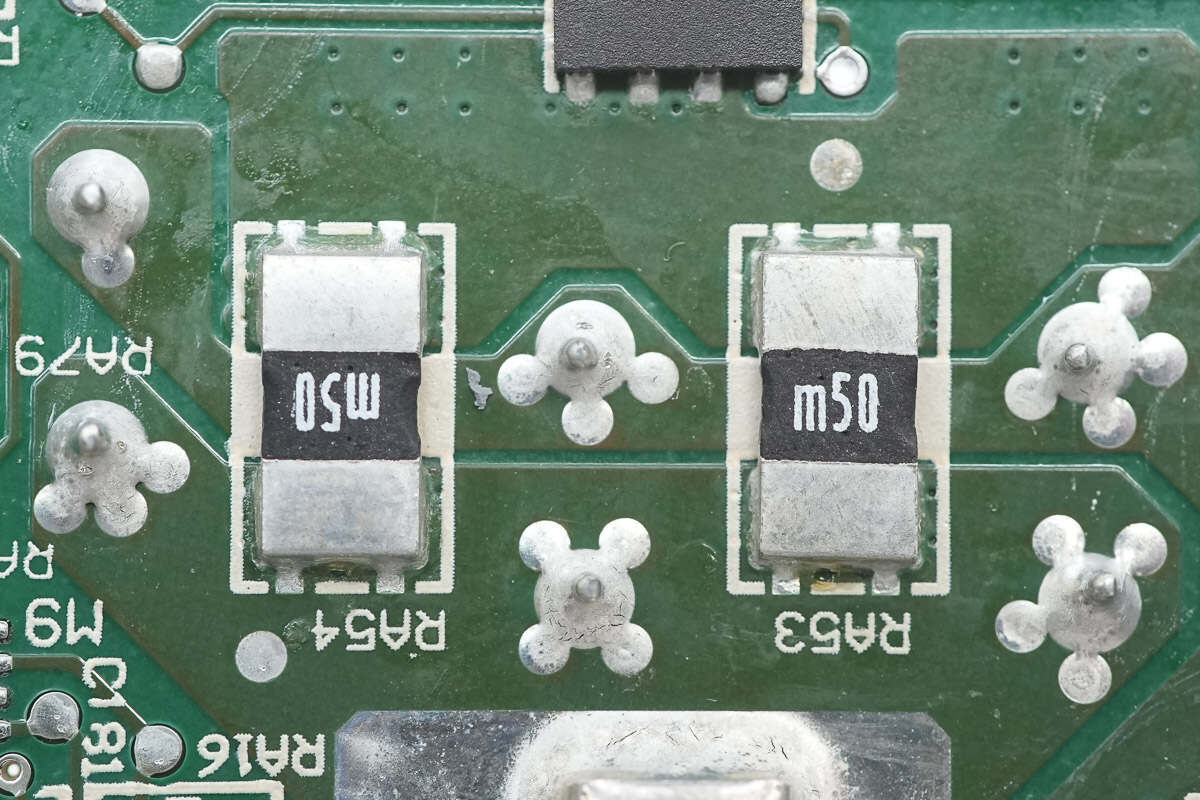

两颗0.5mΩ电阻用于输出电流检测。

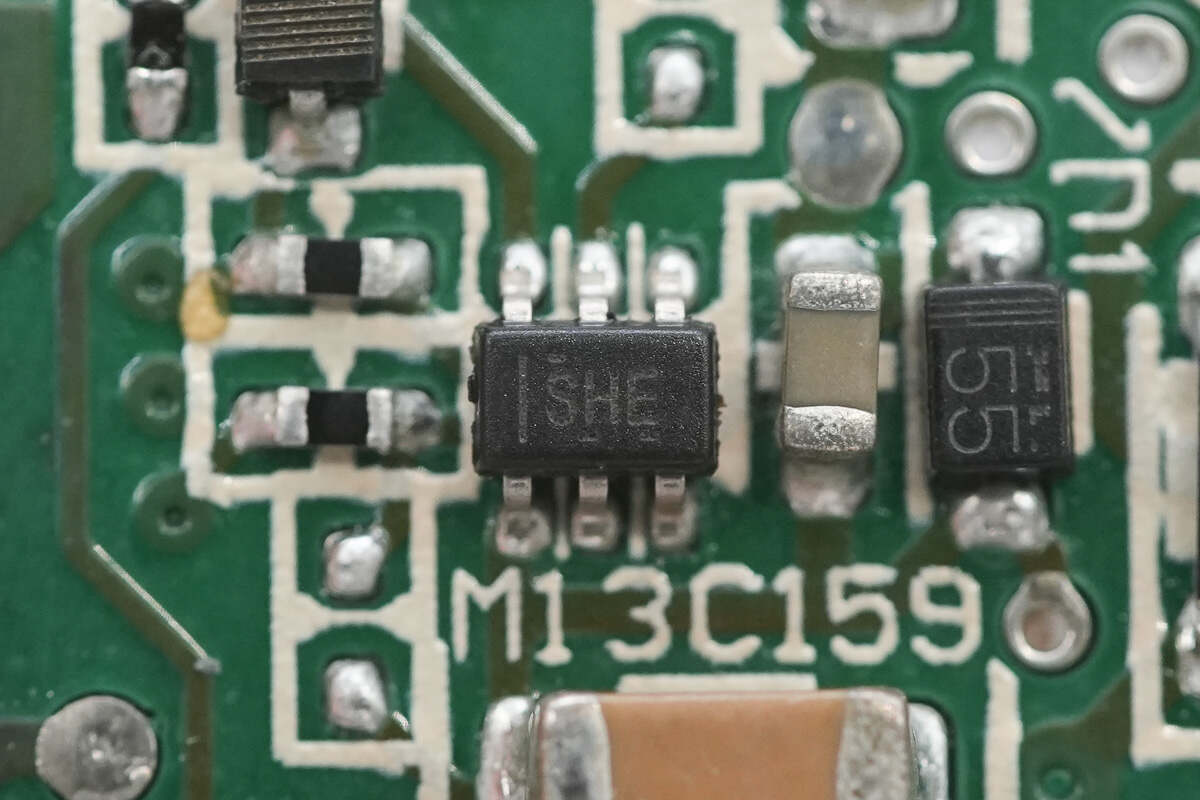

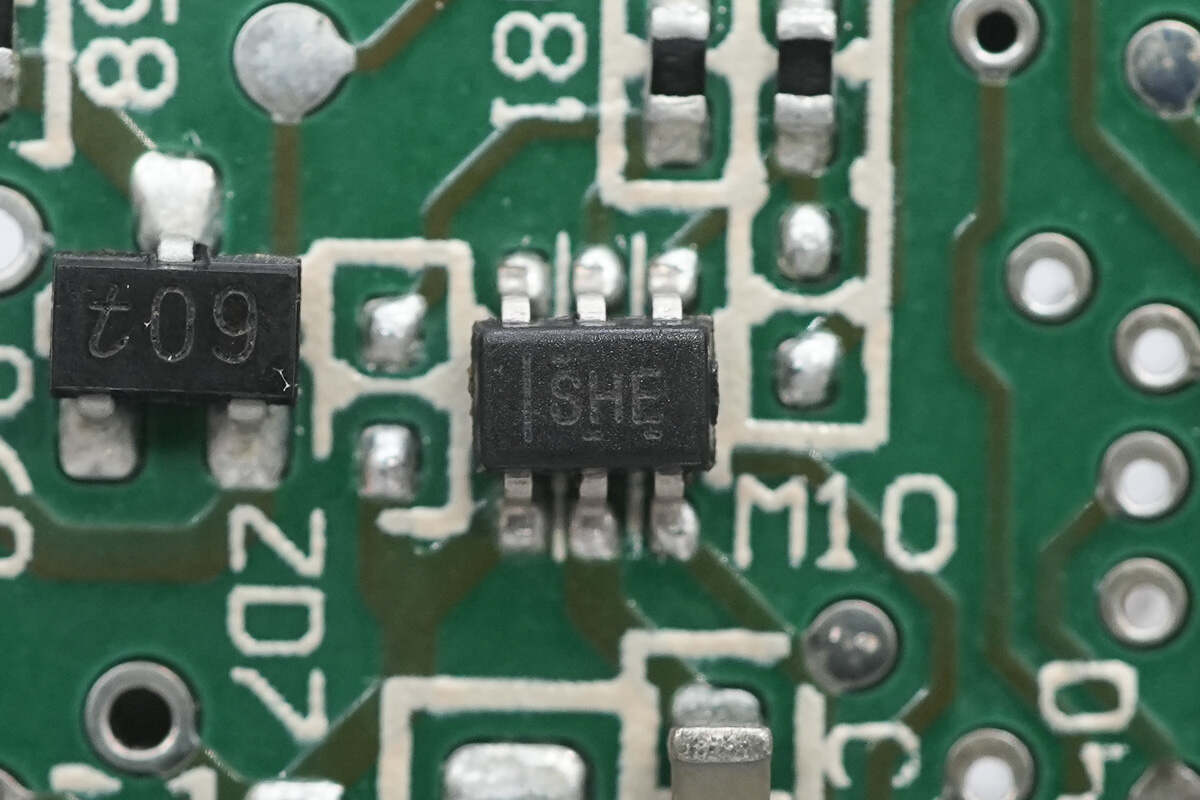

电流检测芯片来自德州仪器，丝印SHE，型号INA199B，是一颗26V耐压，双向零漂移电流分流传感放大器，采用SC70封装。

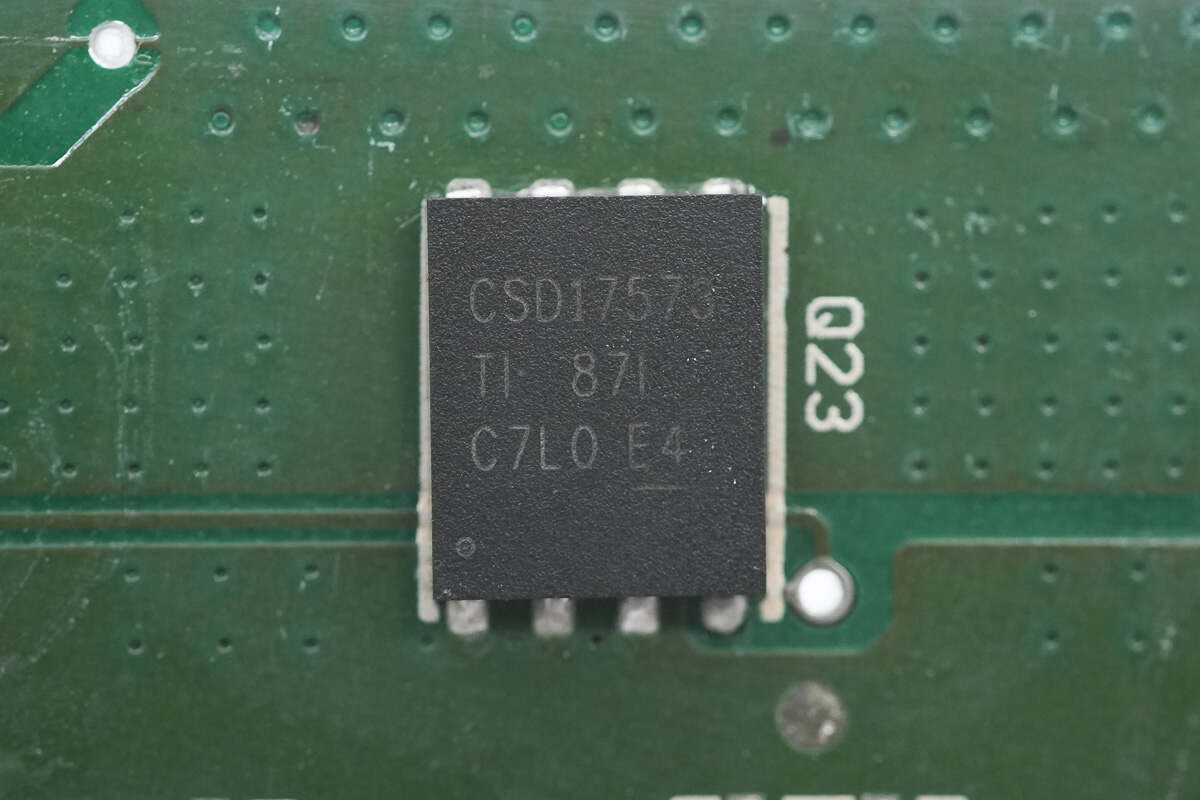

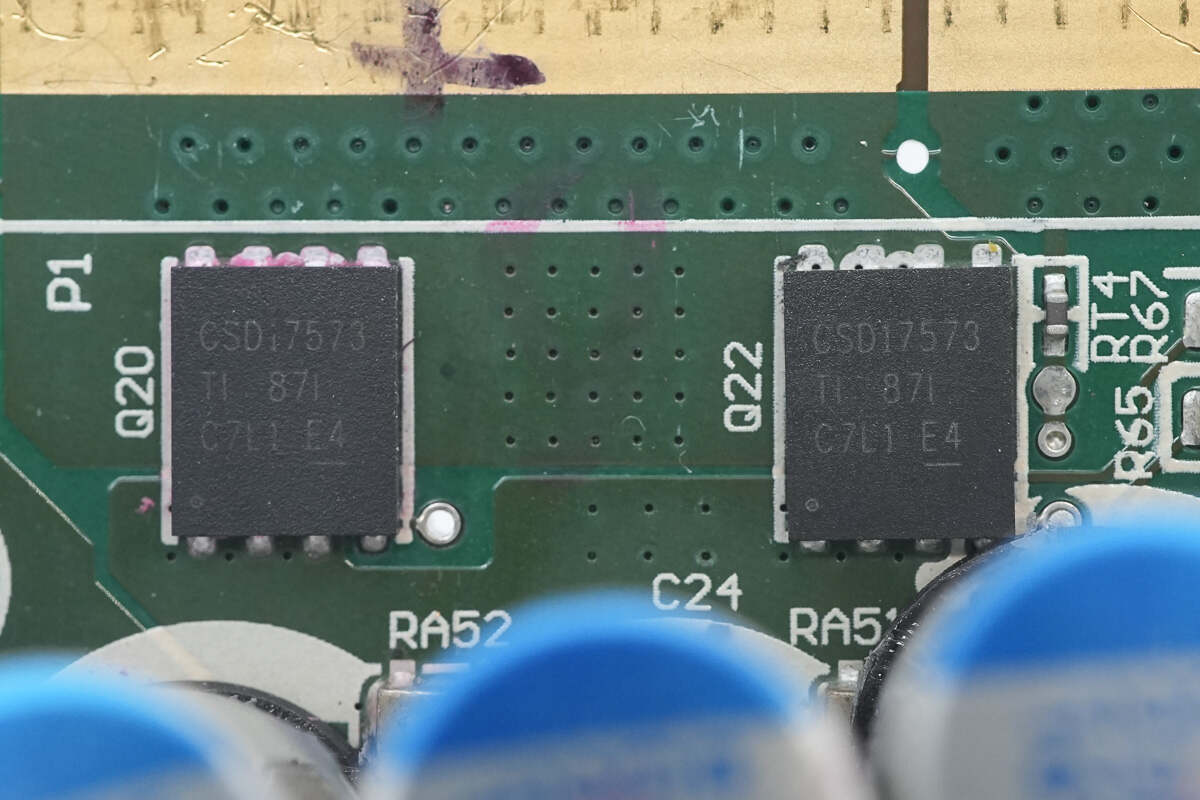

输出控制管来自德州仪器，型号CSD17573Q5B，NMOS，耐压30V，导阻0.84mΩ，采用SON5*6封装。

另一颗输出控制管型号相同。

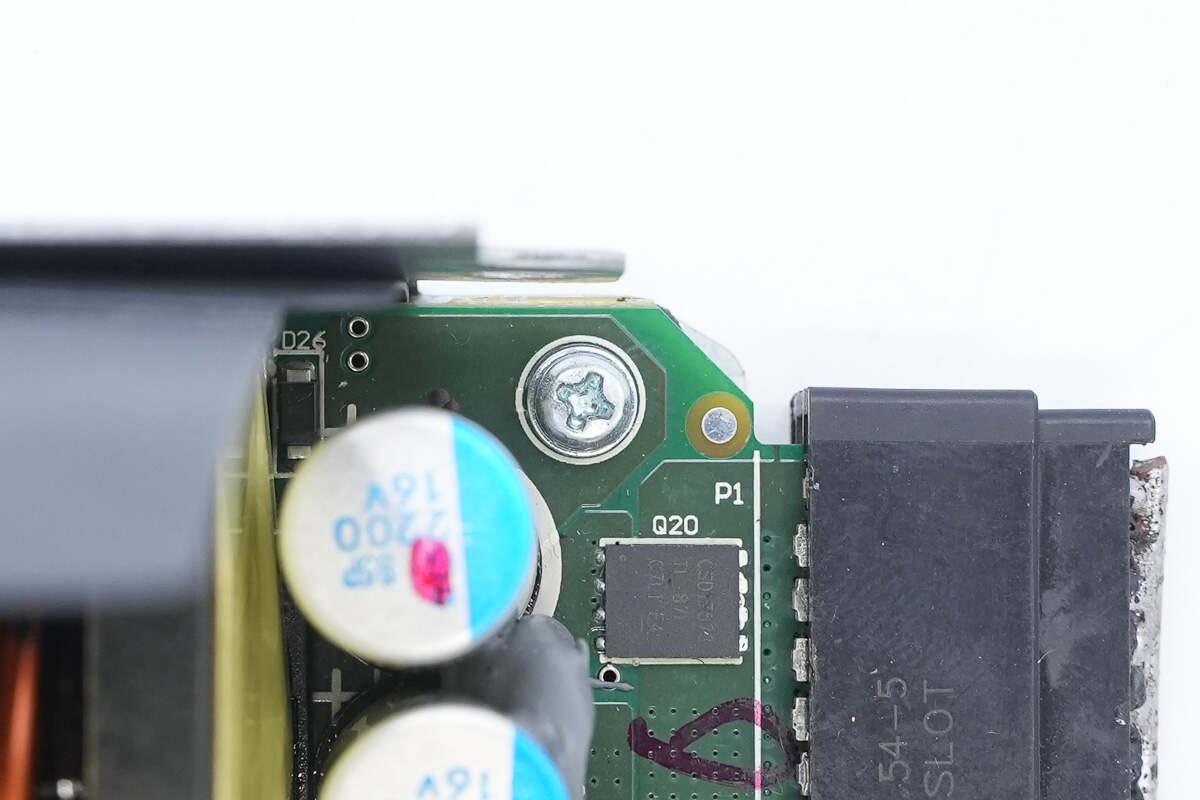

输出端连接金手指特写。

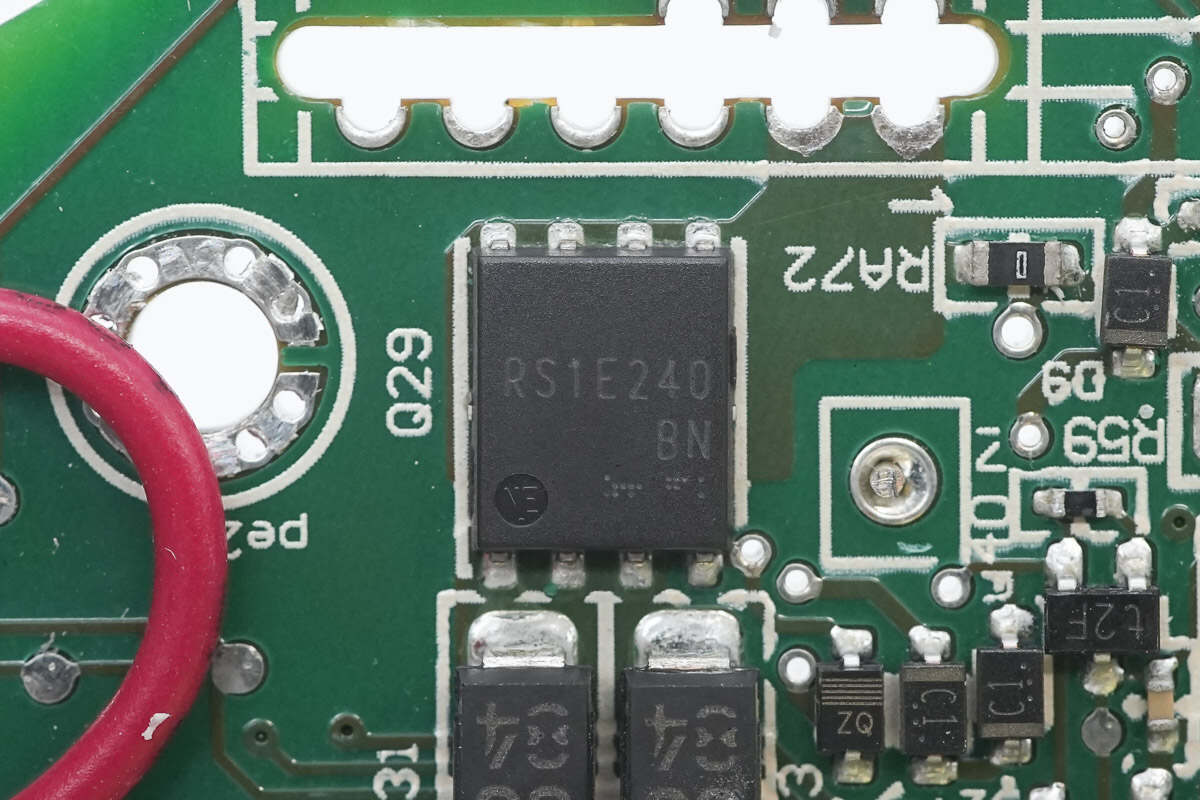

输出控制管来自罗姆，型号RS1E240BN，NMOS，耐压30V，导阻3.2mΩ，采用HSOP8封装。

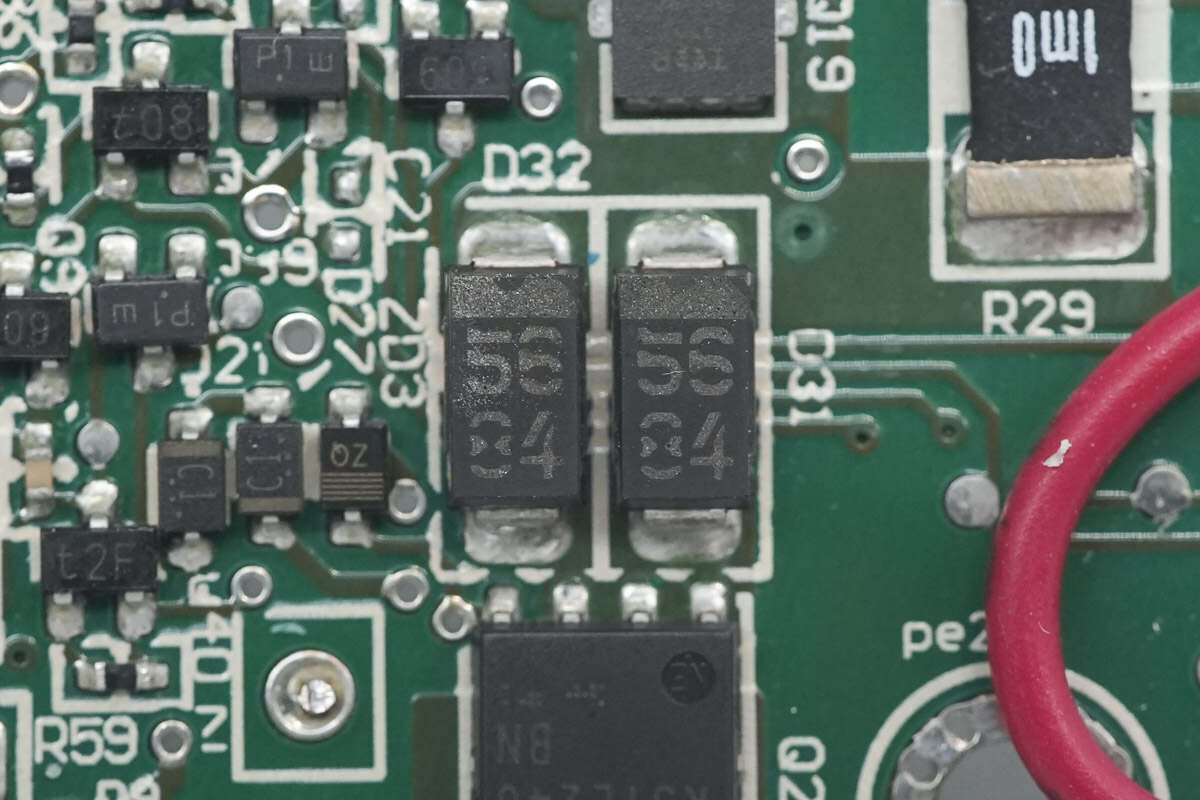

肖特基二极管来自罗姆，丝印56，型号为RSX301L-30，规格为30V 3A，采用SMA封装。

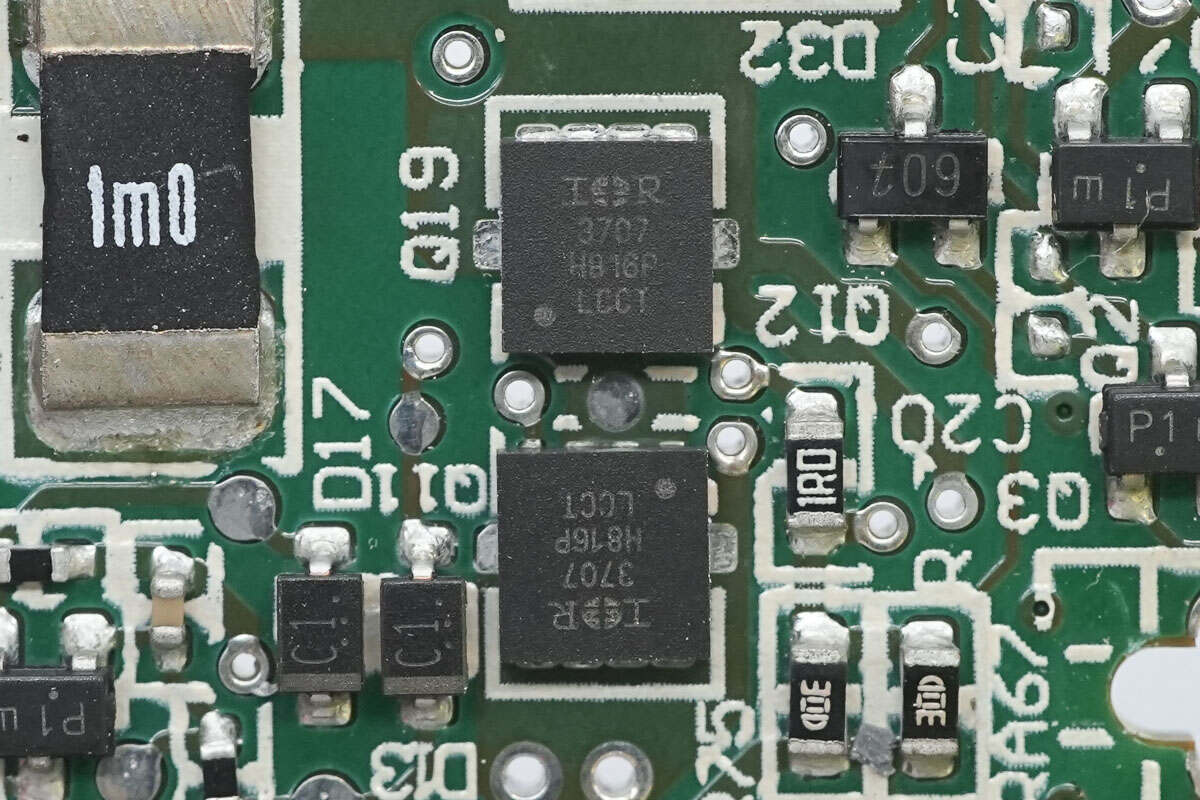

两颗输出控制管来自英飞凌，型号IRFH3707，NMOS，耐压30V，导阻12.4mΩ，采用PQFN3*3封装。

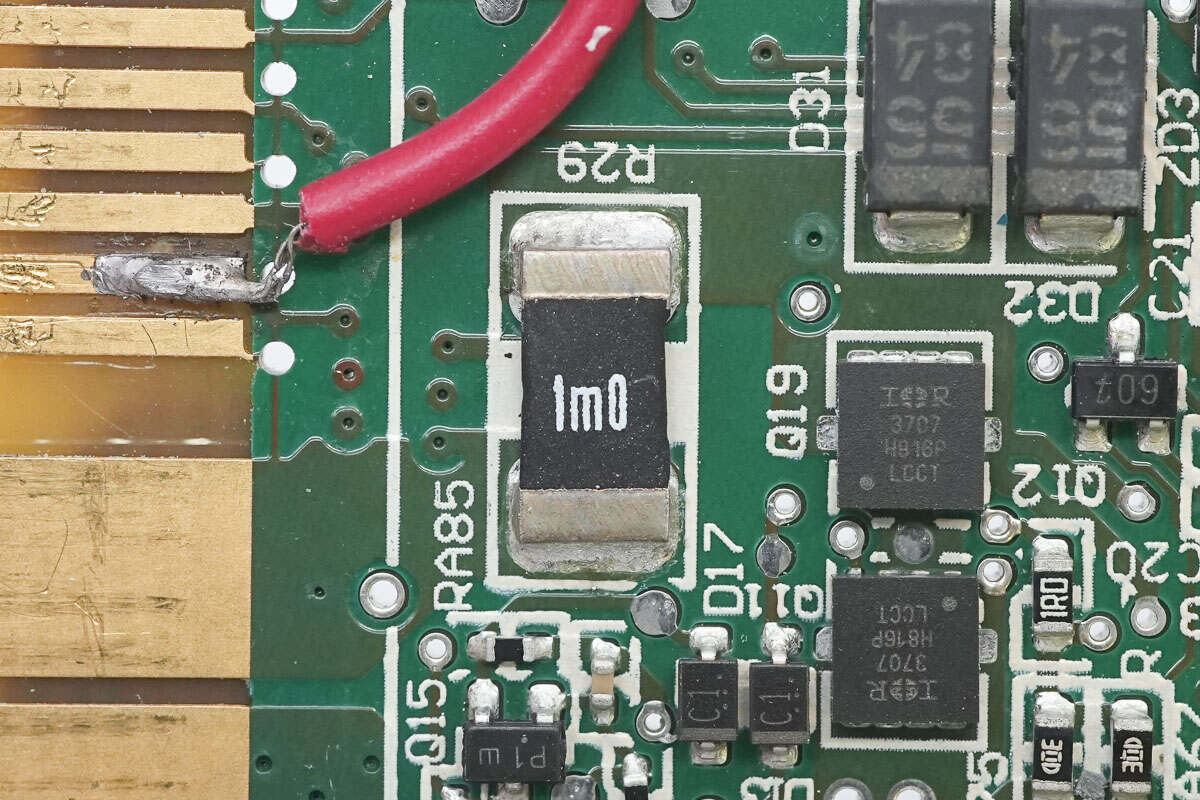

1mΩ电流取样电阻特写。

电流检测芯片采用德州仪器INA199B。

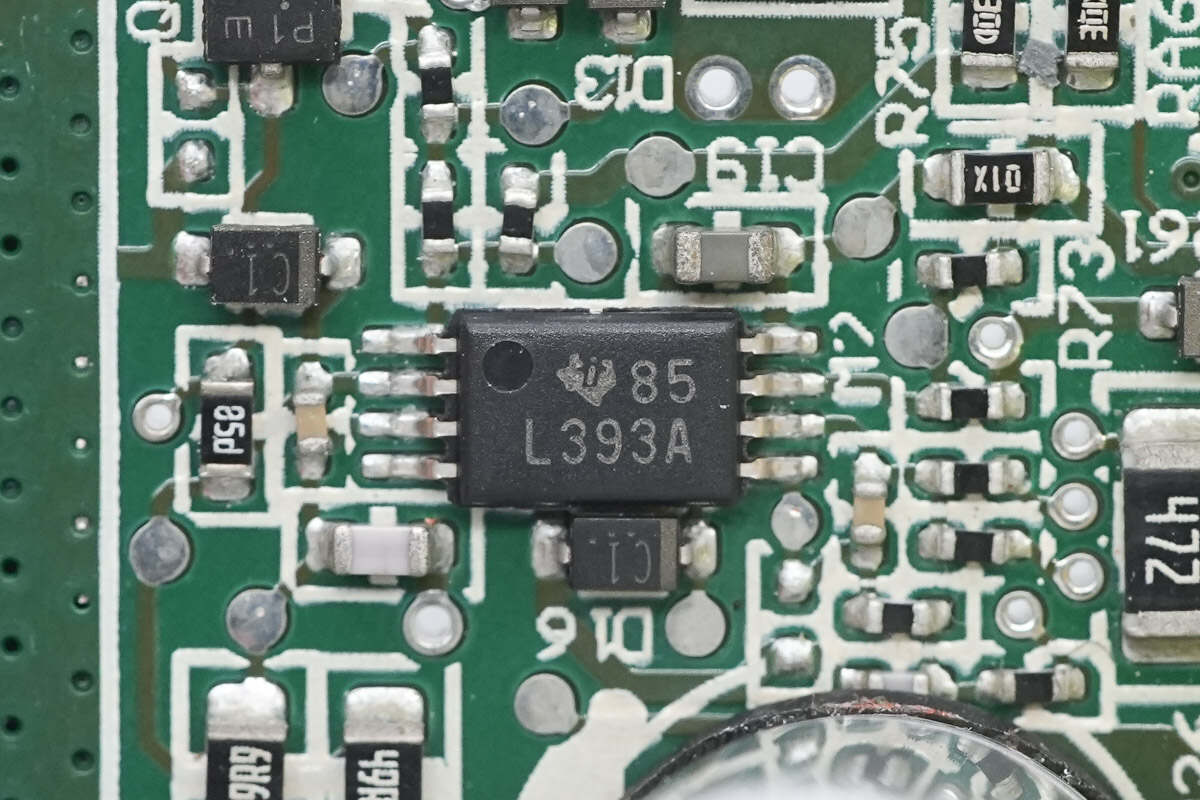

德州仪器LM393A双路电压比较器特写。

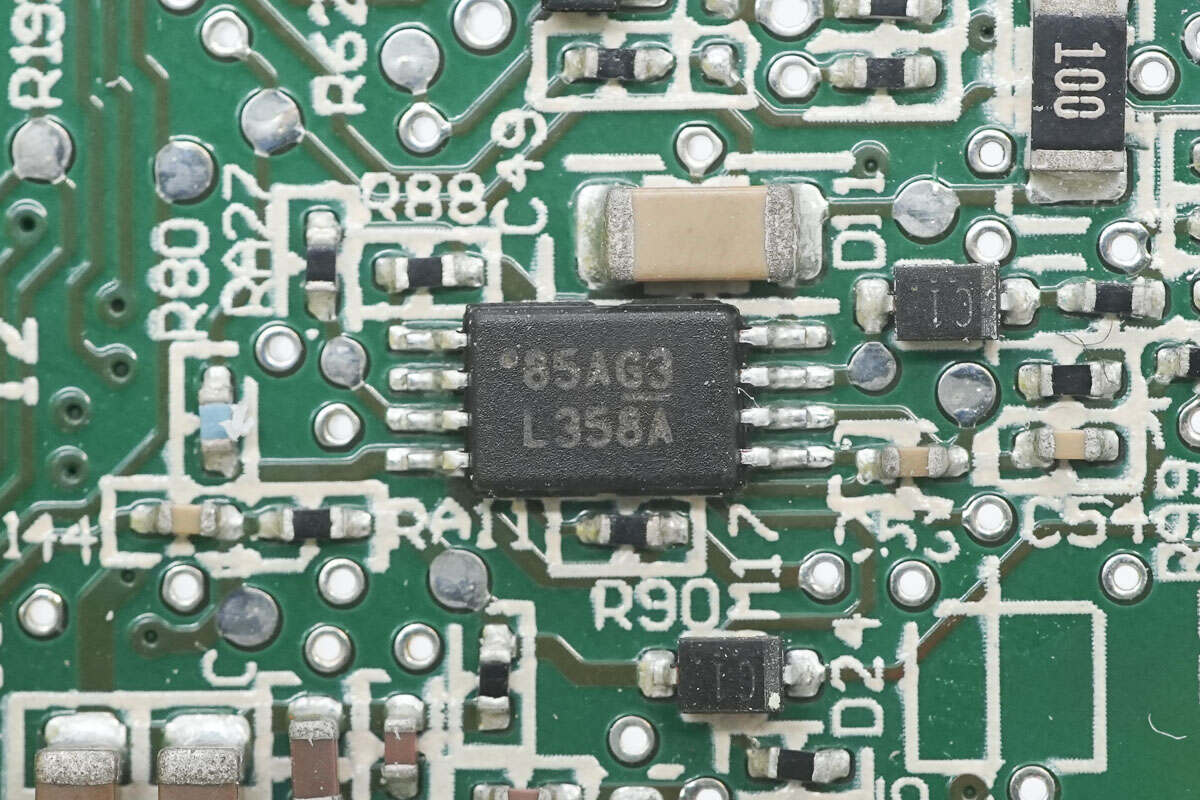

德州仪器LM358A双路运放特写。

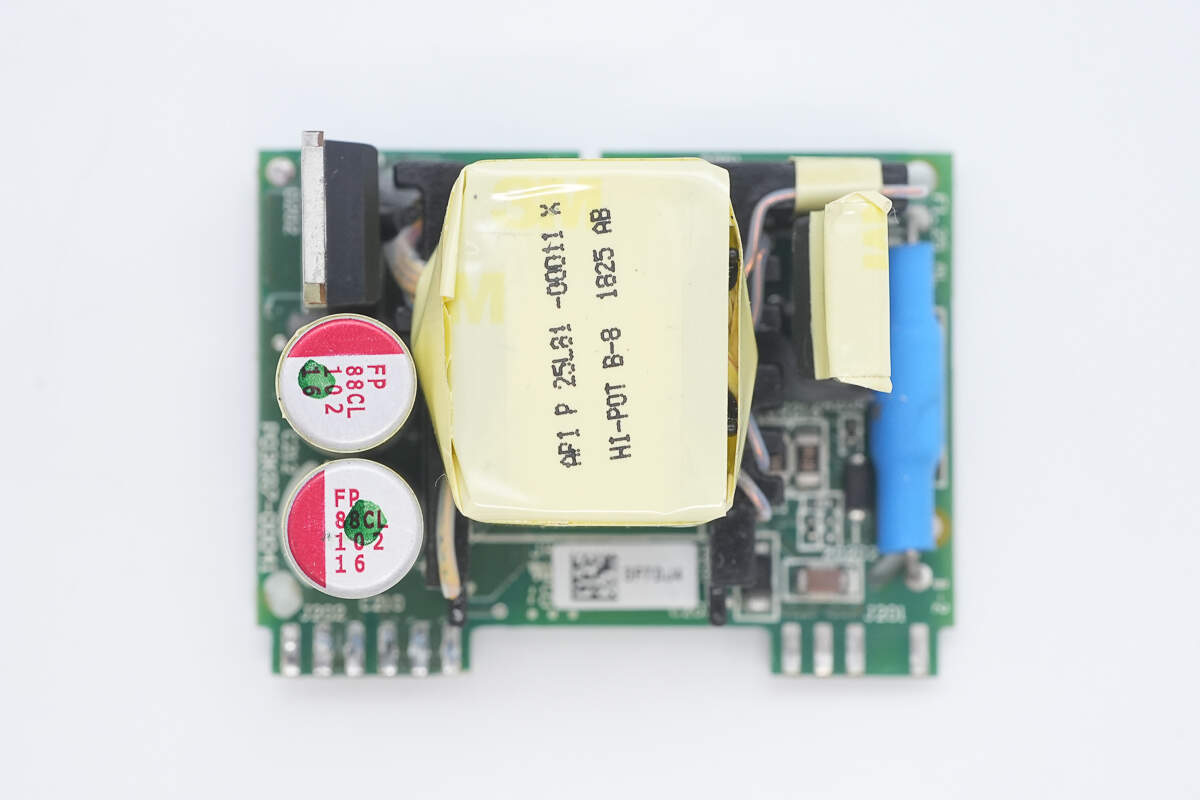

辅助电源小板一览，右侧设有保险丝，开关管，中间为变压器，左侧设有整流管和滤波电容。

小板背面设有开关电源芯片，反馈光耦，电压比较器。

输入端保险丝外套蓝色热缩管绝缘，规格为1.25A。

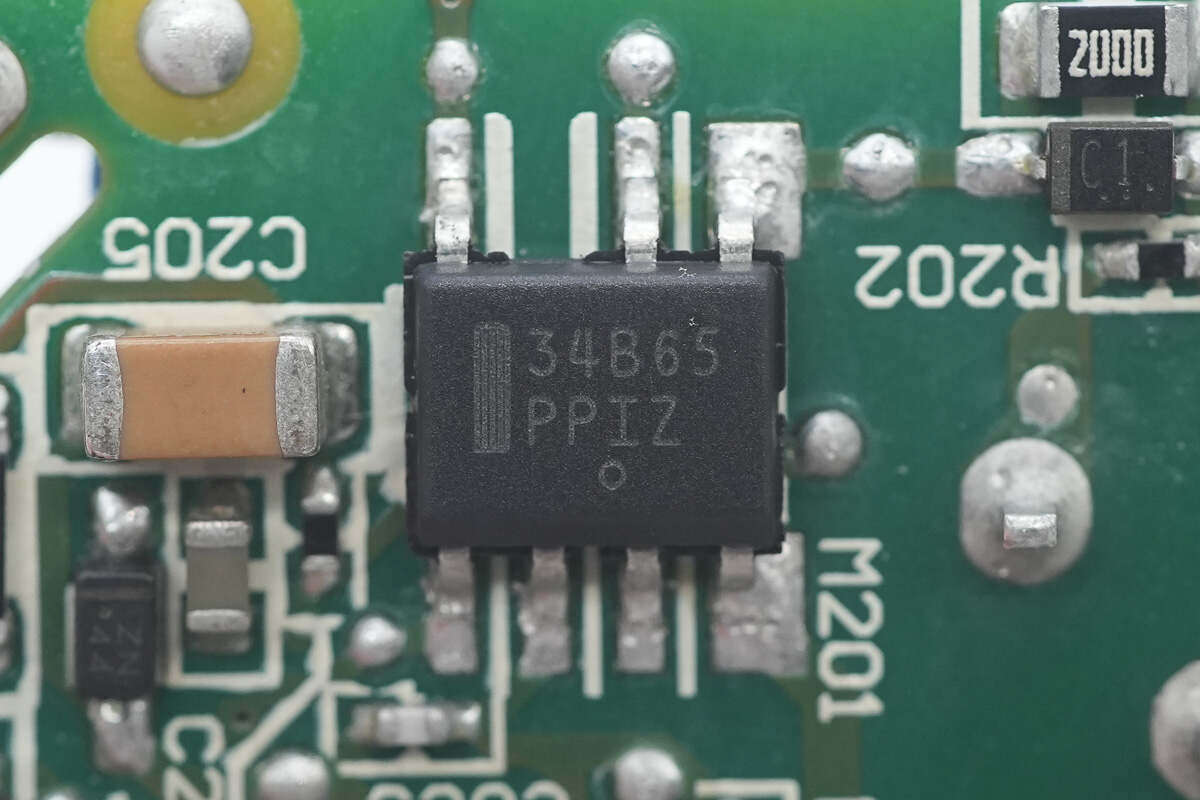

开关电源芯片来自安森美，丝印34B65，型号NCP1234BD65，是一颗固定65kHz开关频率的电流模式反激控制器，采用SOIC-7封装。

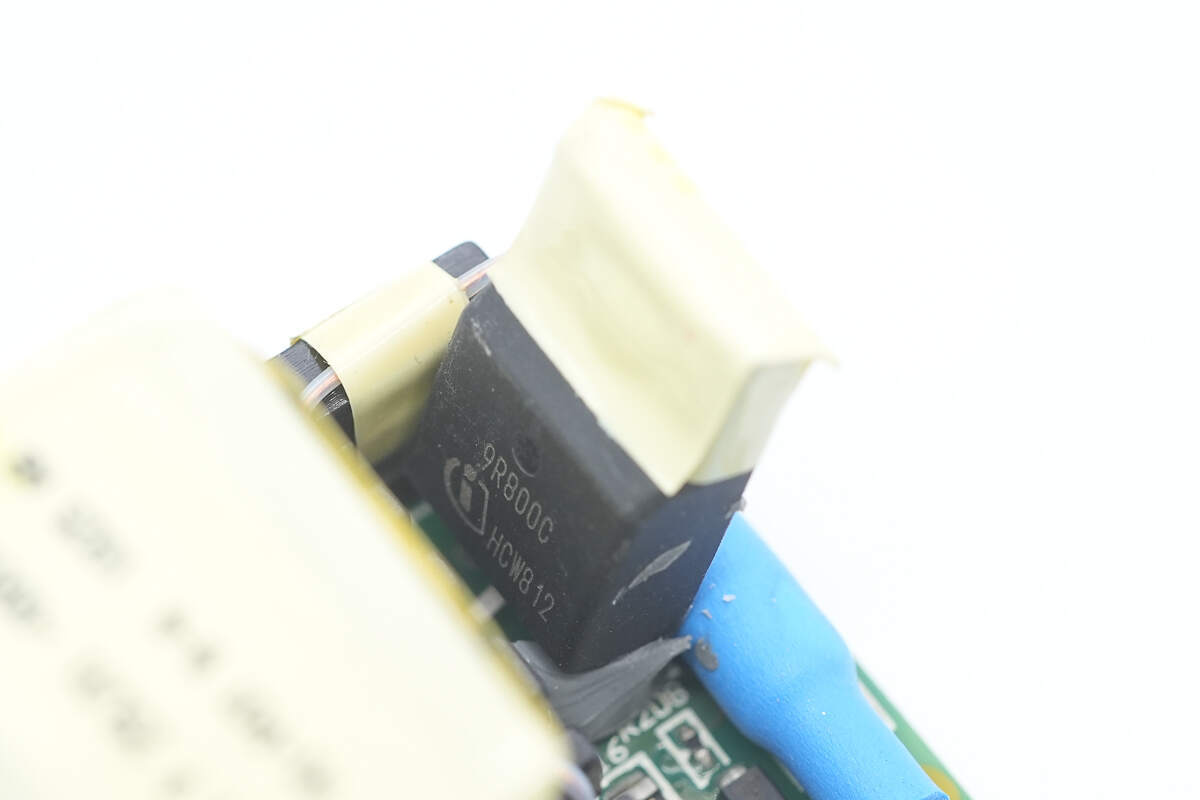

辅助电源开关管来自英飞凌，丝印9R800C，型号IPA90R800C3，NMOS，耐压900V，导阻800mΩ，采用TO220 FP封装。

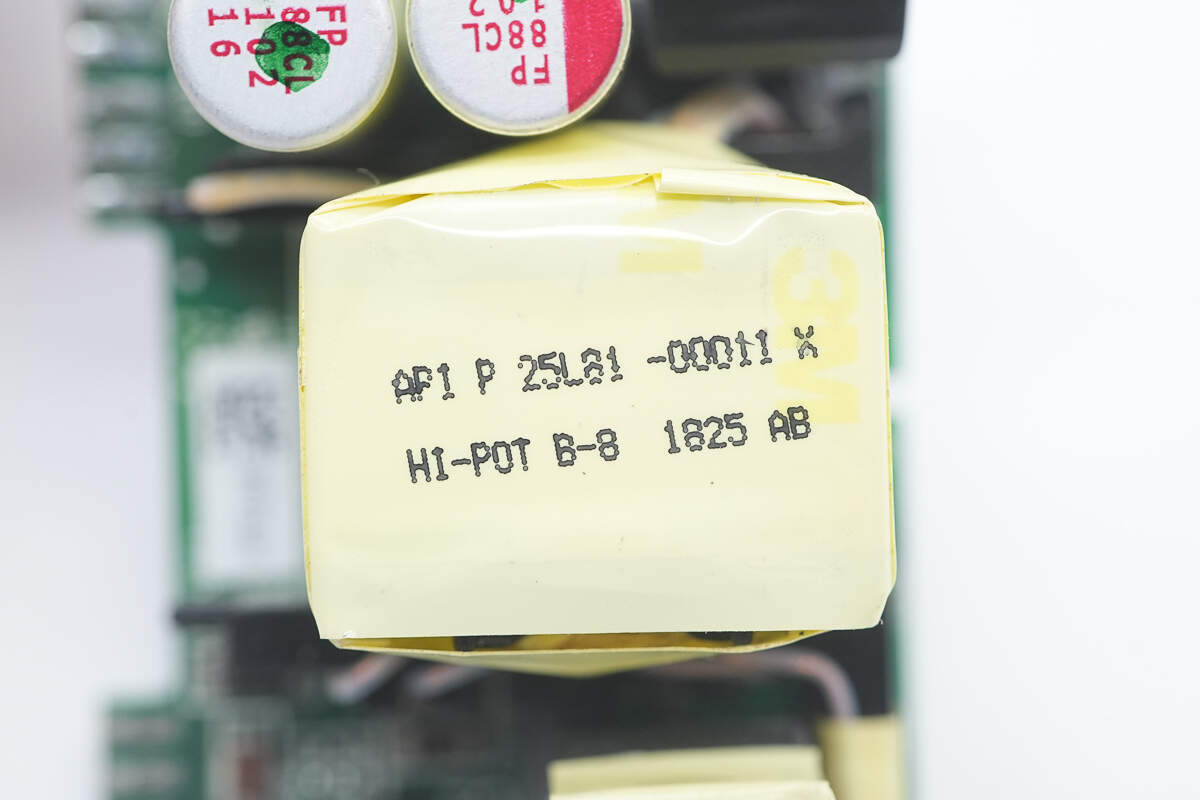

电源变压器使用胶带严密缠绕绝缘。

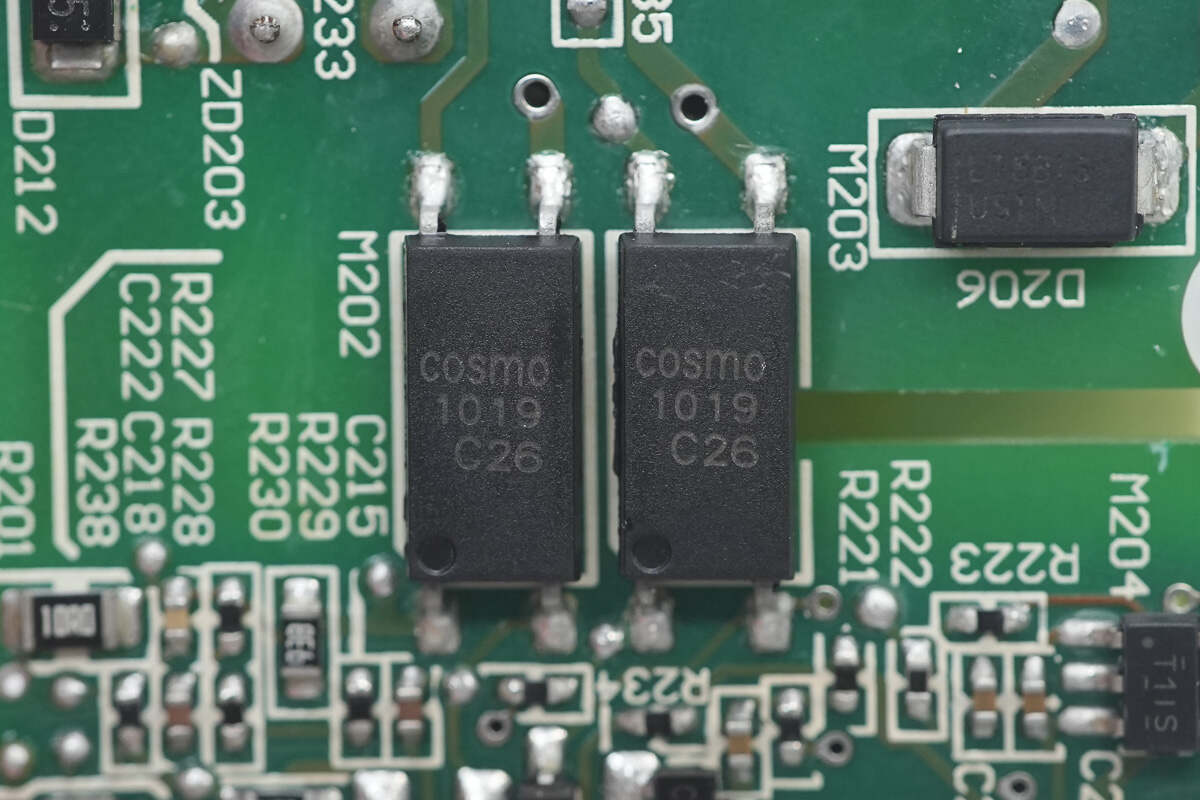

冠西1019光耦用于输出电压反馈。

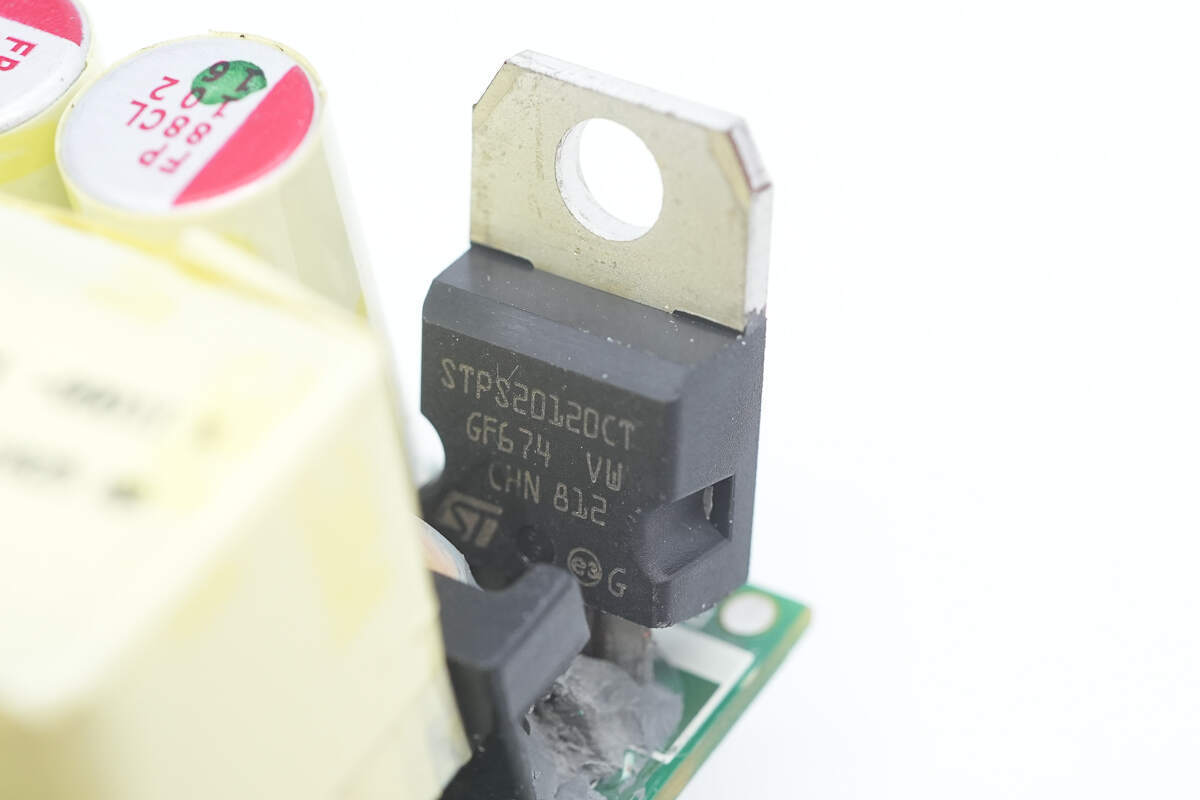

整流管来自意法半导体，型号STPS20120CT，规格为120V 20A，采用TO-220AB封装。

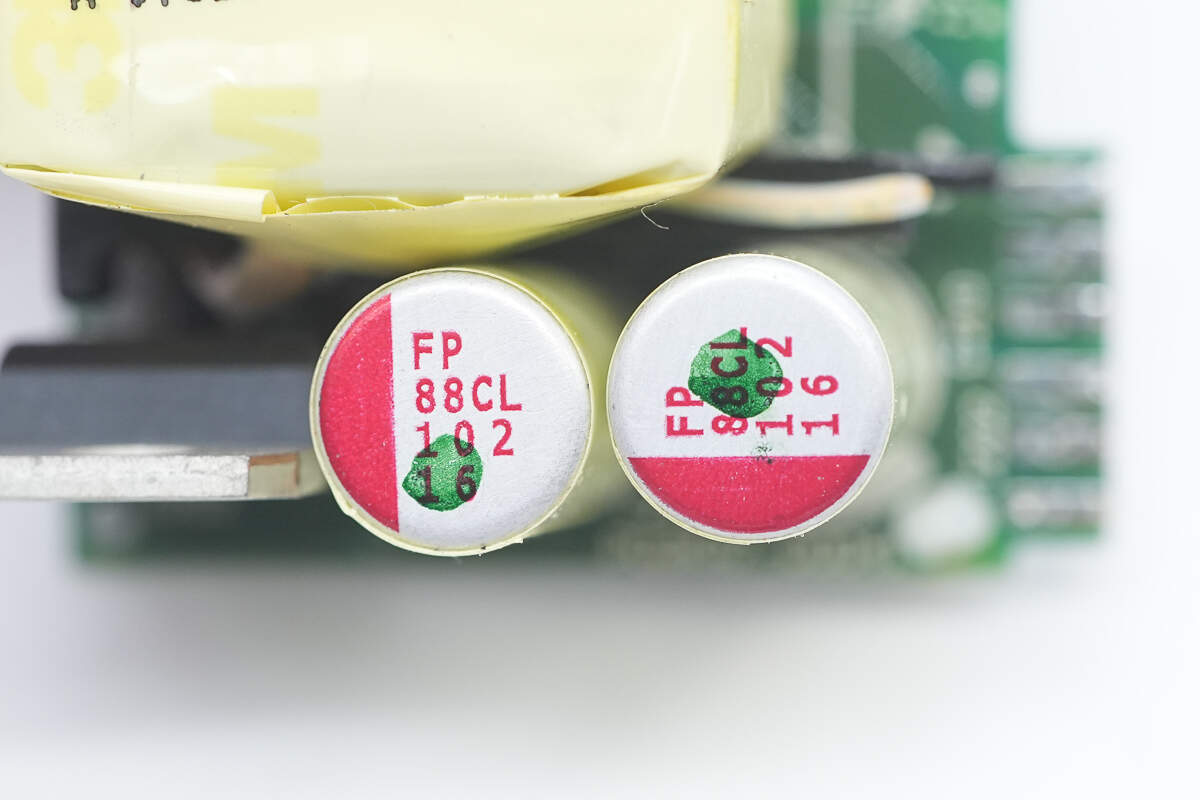

滤波电容来自尼吉康，规格为1000μF16V。

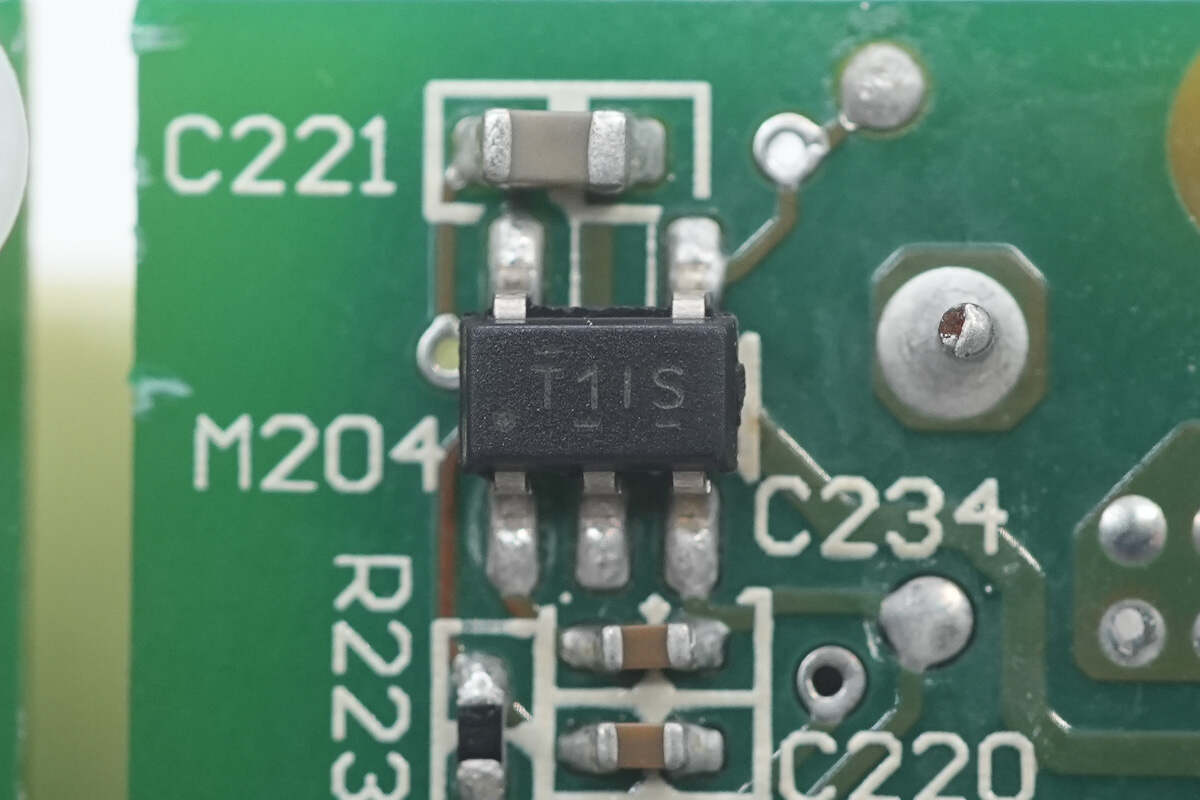

电压比较器来自德州仪器，丝印T1IS，型号TL331，为高压单路差分比较器，采用SOT-23封装。

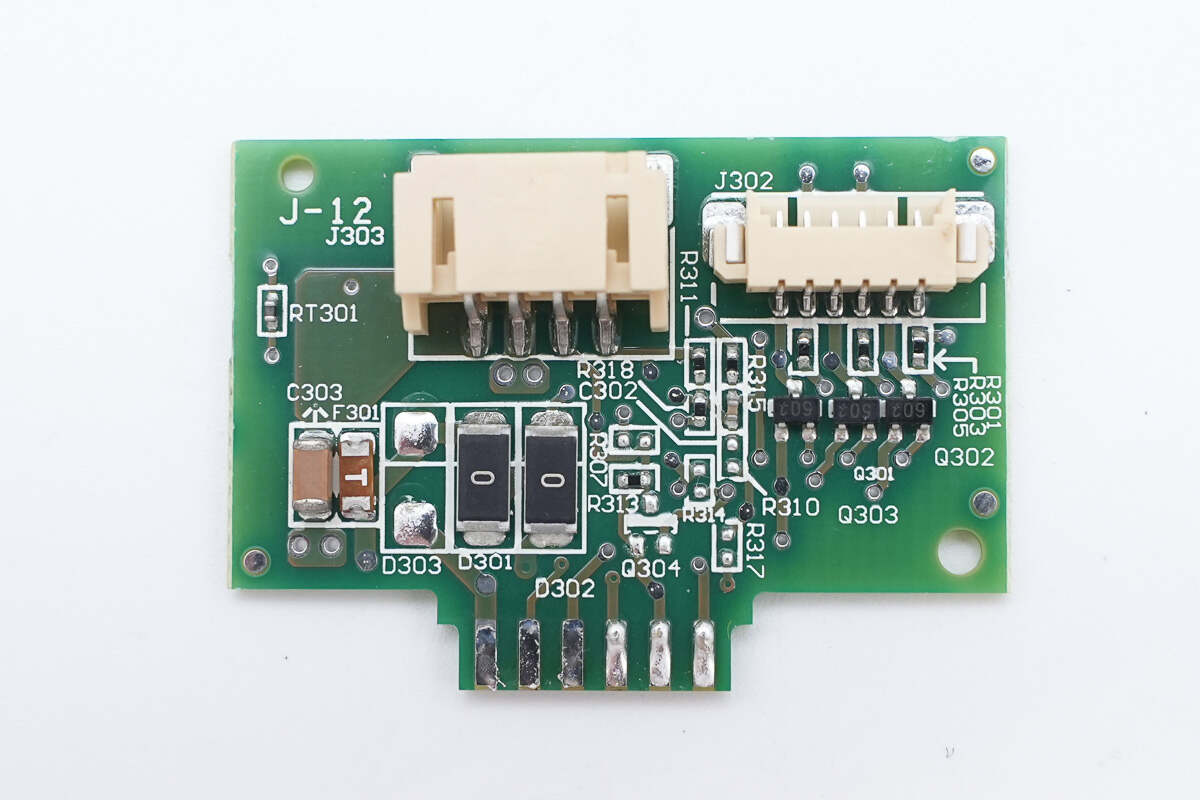

连接小板设有风扇和指示灯的连接器，风扇供电设有保险丝。

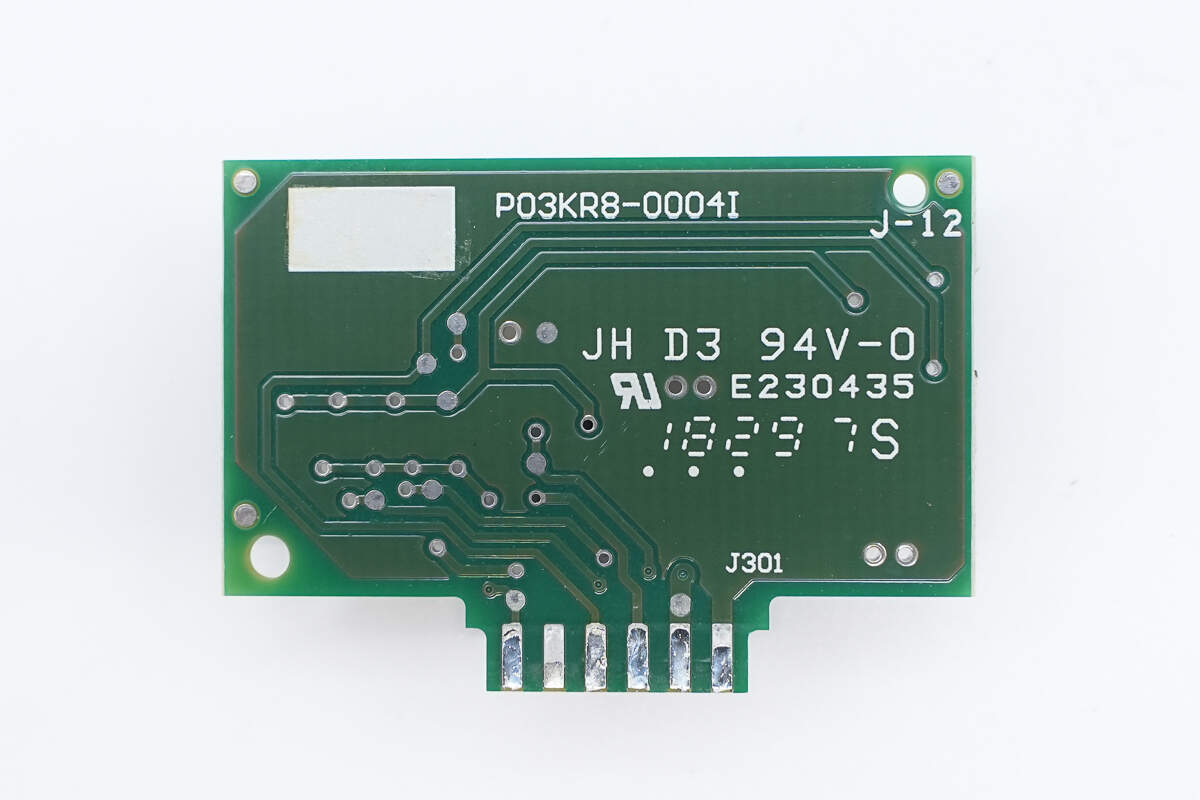

小板背面没有元件。

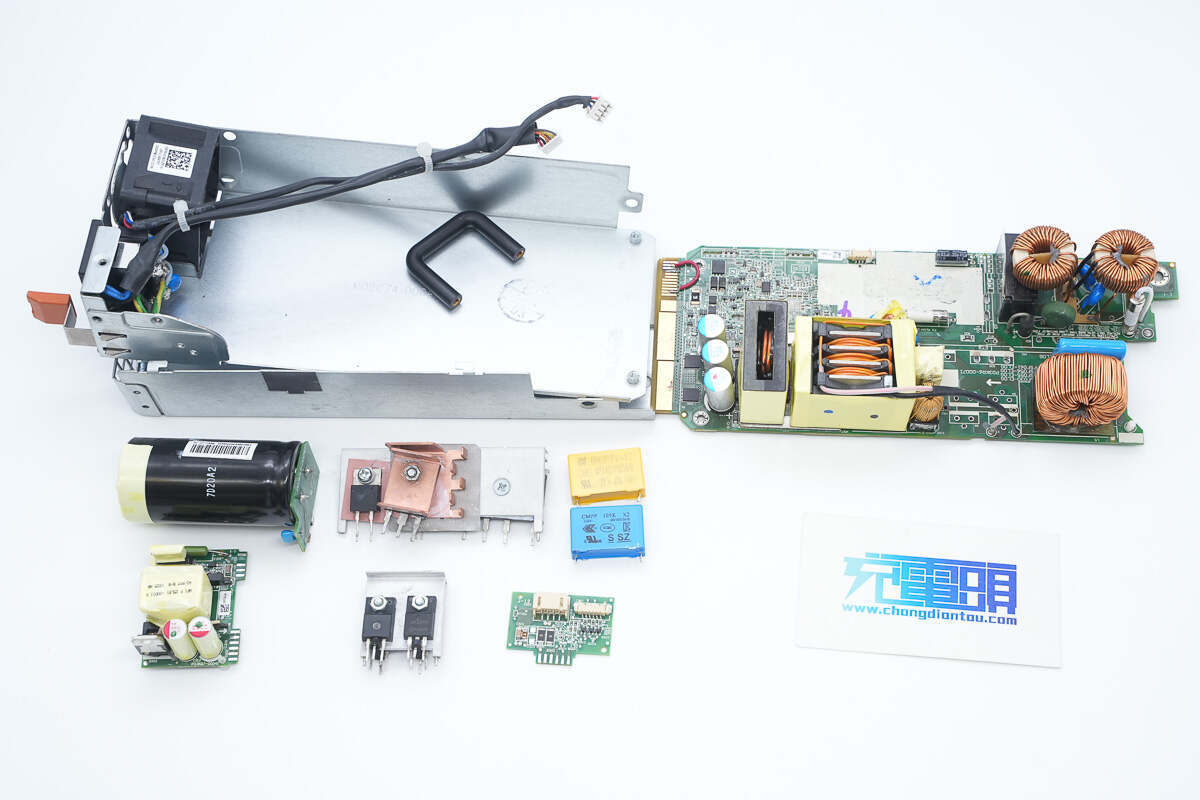

全部拆解一览，来张全家福。

充电头网拆解总结

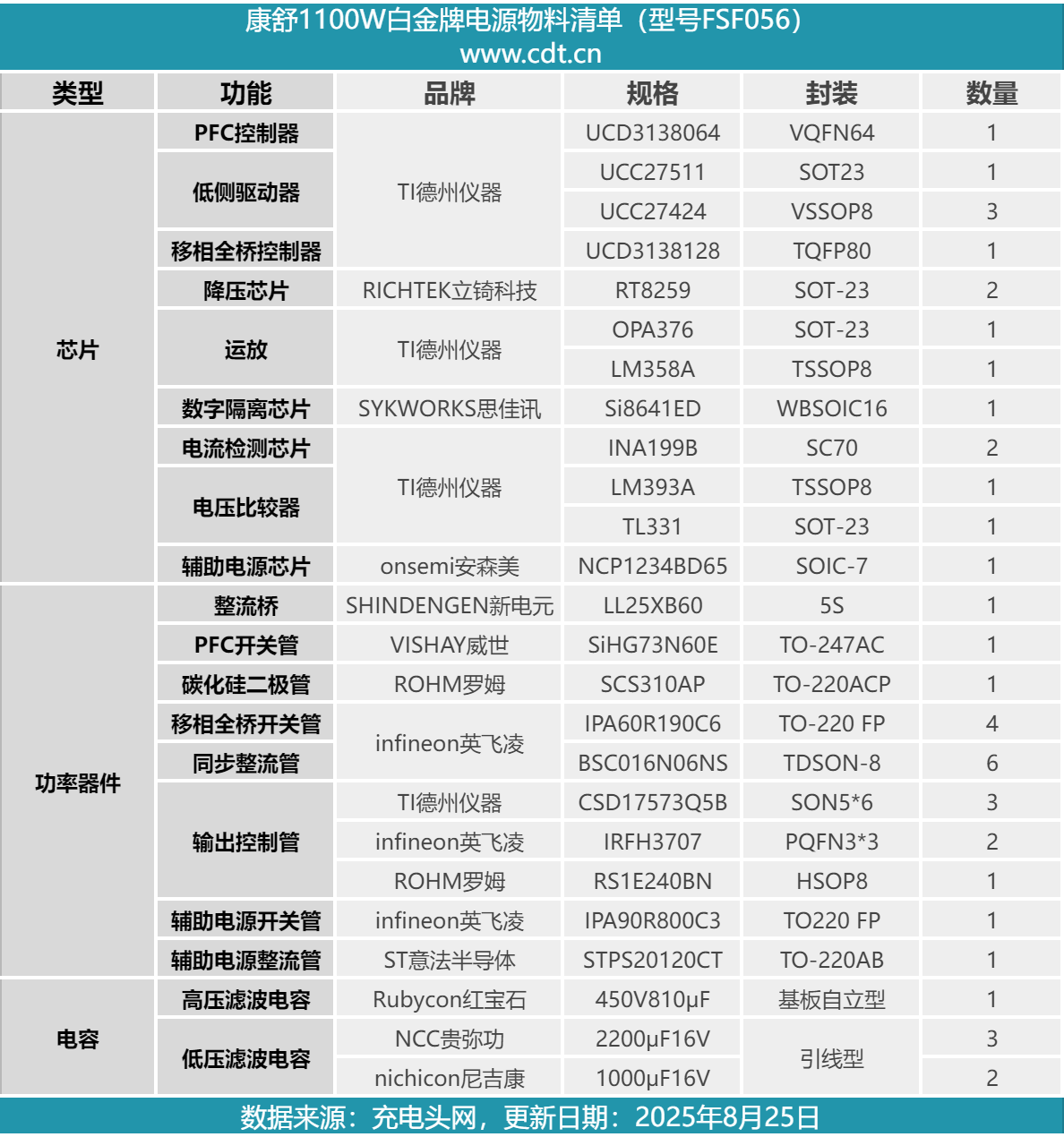

最后附上康舒1100W白金牌开关电源的核心器件清单，方便大家查阅。

康舒这款开关电源型号为FSF056，支持100-240V宽范围输入电压，额定输出功率为1100W，电源额定输出电压为12.2V，辅助电源输出电压为12V。电源输入端设有品字电源接口，散热风扇和LED指示灯，并设有安装提手。输出端设有PCB金手指，连接到服务器供电，为热插拔设计。

充电头网通过拆解了解到，康舒这款服务器电源采用PFC+移相全桥架构，PFC控制器和移相全桥控制器均来自德州仪器，采用UCD3138064搭配UCD3138128控制器，通过思佳讯Si8641ED数字隔离芯片通信。PFC开关管采用威世SiHG73N60E，搭配使用罗姆SCS310AP碳化硅二极管。

移相全桥开关管通过变压器隔离驱动，使用英飞凌IPA60R190C6开关管，同步整流管使用英飞凌BSC016N06NS。辅助电源采用安森美NCP1234BD65控制器搭配英飞凌IPA90R800C3开关管，使用意法半导体STPS20120CT肖特基二极管整流。电源内部全部采用日系电容，用料均为国际一线品牌，内部做工用料扎实。
