随着充放电场景日益普及，电子产品纷纷向多功能化转型，从低功耗摄像头、智能门锁到机器人、玩具，各类设备对供电芯片的适配性、稳定性与效率要求不断提升。上海埃诚攸微电子的 IU5512S 与 IU5516T 两款 CMOS 降压 DC/DC 调整器，凭借全面性能成为多场景供电优选方案！

两款芯片均覆盖 2.0-5.5V 宽输入电压范围，搭载 PWM/PFM 自动切换控制电路，占空比可自动调节，能在全负载范围内兼顾低纹波（≤+0.4%）与高 efficiency（最大效率达 95%），还支持 100% 占空比低压操作 —— 当 VIN 与设置的 VOUT 差值小于 0.1V 时，自动进入直通模式，VOUT 跟随 VIN 变化，适配灵活供电需求。

在核心性能上，IU5512S 以 1.0A 最大输出电流、SOT23-5L 纤小封装为特色，静态电流小于 3μA，最低漏电小于 3pA，节能且节省 PCB 空间；IU5516T 则升级至 2.0A 大输出电流，采用 DFN2X2_6L 封装，同样保持小于 3μA 的低静态电流，满足更高功率设备需求。二者均内置功率 MOSFET，配备过压、过流、过热、短路多重保护，同时符合 RoHS 标准且无卤素，安全与环保属性拉满。

无论是传统移动设备供电，还是多功能电子产品的拓展充放电场景，IU5512S 与 IU5516T 都能凭借宽适配、高效率、强保护的优势，为设计提供稳定可靠的降压解决方案，助力设备轻松打造供电亮点！

一IU5512S与IU5516T的特性

（1）相同点

核心功能与架构：二者均为 CMOS 降压 DC/DC 调整器，核心由基准电压源、振荡电路、比较器、PWM/PFM 控制电路构成，支持 PWM/PFM 自动切换控制，可通过调整占空比实现全负载范围内的低纹波与高效率，最大效率均能达到 95%，且输出纹波≤+0.4%。

电压与操作特性：工作电压范围一致，均为 2.0~5.5V；支持低压操作，最大占空比可达 100%，当 VIN 与设置的 VOUT 差值＜0.1V 时，会自动进入直通模式，VOUT 输出值跟随 VIN 值变化；基准电压均为 0.6V。

保护与可靠性：内置功率 MOSFET，且配备过压、过流、过热、短路等多重保护电路，超过控制值时自动断开以保护芯片；均符合 RoHS 标准且无卤素，同时具备抗静电能力（均提及 ESD 防护相关参数）。

低功耗表现：静态电流特性优异，静态电流均小于 3μA，其中 IU5512S 待机电流（VCE=0V、VIN=5V）最大 1μA，IU5516T 同类工况下待机电流表现一致，能满足移动设备低功耗供电需求。

应用场景重叠：适配场景高度重合，均适用于低功耗摄像头、智能门锁、机器人、玩具等对供电效率、稳定性及空间有要求的电子设备。

（2）不同点

对比维度

IU5512S

IU5516T

封装形式

采用 SOT23-5L 封装

采用 DFN2X2_6L 封装

最大输出电流

最大输出电流 1.0A，峰值电流限制典型值 1400mA

最大输出电流 2.0A，峰值电流限制典型值 2500mA

热阻特性

封装热阻（θJA）为 170℃/W

封装热阻（θJA）为 80℃/W，散热性能更优

二效率曲线

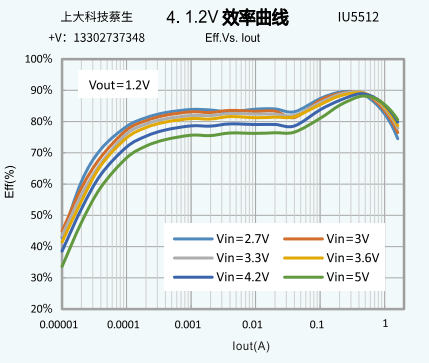

（1）IU5512S

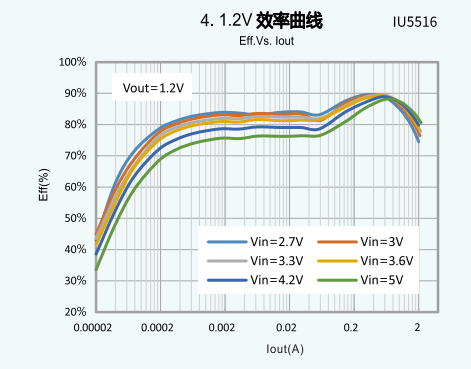

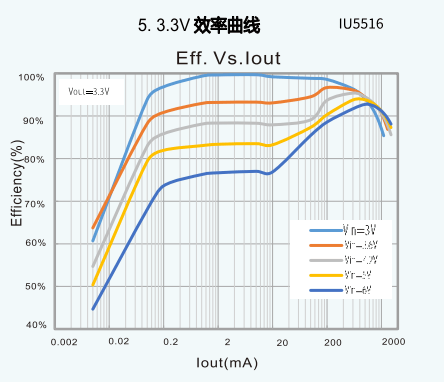

（2）IU5516T
