好的，我们来深入探讨一下“大功率整流电源柜”这个在工业领域中至关重要的设备。

这是一个非常专业的话题，涉及电力电子、热管理和自动控制等多个学科。下面我将从概念、组成、原理、应用和选型等多个角度为您进行全面解析。

---

### 一、核心概念：是什么？

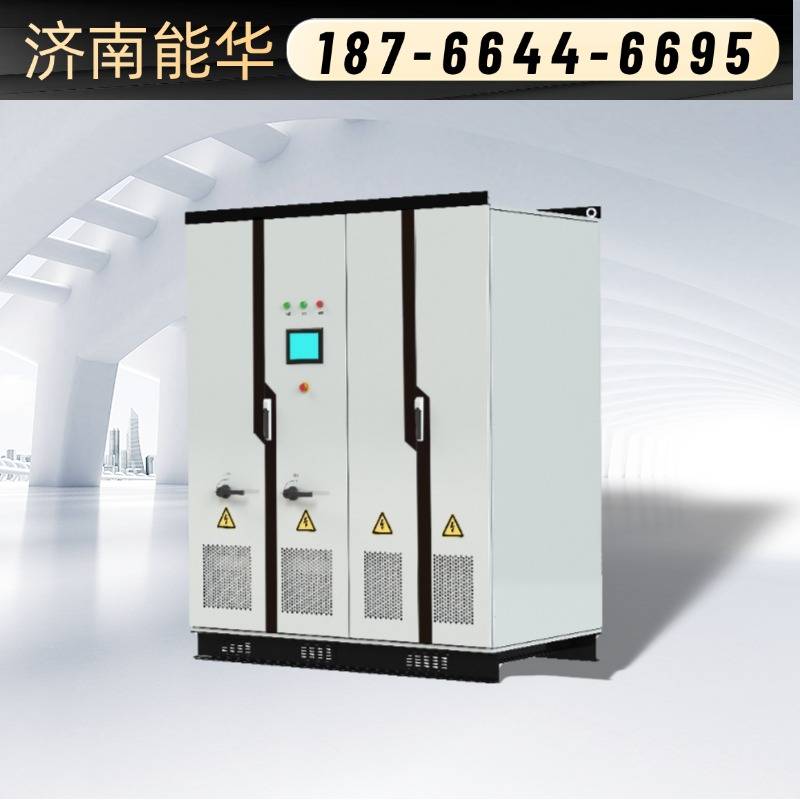

**大功率整流电源柜**是一种将交流电（AC）转换为直流电（DC）的工业级成套设备。其核心功能是“整流”和“调压”，并具备将巨大电能安全、可靠、稳定地输送给负载的能力。

关键词解读：

* **大功率**：通常指功率在几十千瓦（kW）到数兆瓦（MW）级别，电流可达数千甚至数万安培（A）。

* **整流**：将交流电转换为直流电的过程。

* **柜**：指它将变压器、整流器、控制系统、保护装置、冷却系统等集成在一个或数个电气柜中，是一个完整的成套装置。

简单来说，它是一个为工业领域提供“直流动力”的**心脏级电源设备**。

---

### 二、主要结构与内部组成

一个典型的大功率整流电源柜是一个复杂的系统，主要由以下几部分组成：

1. **进线单元**：

* **输入断路器/隔离开关**：负责整个柜体的电源通断和电气隔离，提供短路保护。

* **浪涌保护器**：防止雷击等过电压冲击损坏设备。

* **交流输入指示灯和仪表**：显示输入电压、电流等参数。

2. **整流与调压单元** - **最核心的部分**：

* **整流变压器**：

* **作用**：将电网的高压交流电（如10kV/35kV）降低到适合整流器工作的低电压，同时起到电气隔离、抑制谐波的作用。

* **类型**：通常是干式或油浸式，具有高短路阻抗以限制故障电流。

* **整流器桥**：

* **作用**：实现AC/DC转换的核心。由大功率半导体器件（如晶闸管/SCR或二极管）组成三相桥式电路。

* **器件选择**：

* **二极管**：用于不可控整流，输出直流电压固定。

* **晶闸管**：用于可控整流，通过控制其导通角来平滑调节输出直流电压（从0到最大值），这是最常见的形式。

* **调压系统**：

* **作用**：为晶闸管提供触发脉冲信号，控制其导通角。

* **核心**：由**自动控制系统**（如PLC、DSP）和**触发板**组成，根据设定值或反馈信号实时调整输出电压/电流。

3. **直流输出单元**：

* **直流电抗器**：平滑输出电流，抑制电流纹波，限制电流变化率，改善整流效果。

* **快速熔断器**：作为整流元件的最后一道保护，在发生内部短路时迅速熔断。

* **分流器**或**霍尔传感器**：用于精确测量巨大的直流输出电流，并将信号送回控制系统。

* **直流输出断路器和隔离开关**：用于通断和隔离直流负载。

4. **控制系统**：

* **大脑** of the system. 通常采用**PLC** 或**微处理器**作为主控制器。

* **功能**：实现恒压、恒流、恒功率等多种控制模式；提供本地/远程操作接口；实现各项保护功能；记录运行数据和故障信息。

5. **保护系统**：

* **必不可少**，包括：

* **过流保护**：输出电流超过设定值。

* **过压/欠压保护**：输入/输出电压异常。

* **缺相保护**：输入电源缺相。

* **水压/水温/流量保护**：针对水冷系统。

* **超温保护**：整流柜、变压器过热。

* **接地保护**。

6. **冷却系统** - **对于大功率设备至关重要**：

* **风冷**：使用强力风机。结构简单，成本低，但效率相对较低，噪音大，适用于中低功率或环境洁净的场合。

* **水冷**：使用去离子水在密闭管道中循环，通过散热器将热量带到柜外。**冷却效率极高**，是兆瓦级大功率整流柜的**首选方案**，但系统更复杂，需要配套纯水冷却装置。

* **自冷**：仅依靠自然对流和辐射，仅用于小功率。

---

### 三、工作原理

其基本工作流程遵循**AC-DC变换**原理：

1. **降压**：高压交流电（如10kV AC）通过整流变压器降为低压交流电（如几百伏 AC）。

2. **整流与调压**：低压交流电送入由晶闸管组成的三相全控桥式电路。控制系统通过改变触发晶闸管的相位角（α），来控制每个周期内导通时间的长短，从而将正弦波交流电“切割”成脉动的直流电，并实现输出电压从0到最大值的无级调节。

3. **平滑**：脉动的直流电经过直流电抗器（平波电抗器）的滤波作用，变得平滑稳定，成为高质量的直流电。

4. **输出与控制**：平滑后的直流电输送给负载。控制系统实时监测输出电压和电流，并与设定值进行比较，通过**PID调节**等算法动态调整触发角，实现恒压、恒流等精确控制。

---

### 四、核心技术参数与选型要点

当您需要选型或评估一台整流电源柜时，应关注以下参数：

参数类别 | 关键指标 | 说明 |

:--- | :--- | :--- |

**输入特性** | 输入电压、频率、相数 | 如：3相，380V/50Hz 或 10kV/50Hz |

**输出特性** | **额定直流电压**、**额定直流电流**、**额定功率** | 如：1000V DC， 5000A DC， 5MW |

电压/电流调节范围 | 如：输出电压 0-1000V 连续可调 |

稳流/稳压精度 | 如：≤ ±1% |

纹波系数 | 输出直流电的平滑程度，值越小越好 |

**性能指标** | 效率 | 输出功率/输入功率，越高越节能（通常>90%） |

功率因数 | 电网侧的性能指标，越高对电网越好 |

**冷却方式** | 风冷 / 水冷 | 根据功率和环境条件选择 |

**保护功能** | 过流、过压、超温、缺相等 | 是否齐全、可靠 |

**控制与接口**| 本地/远程控制 | 是否支持PLC、DCS通讯（如Profibus, Modbus） |

---

### 五、主要应用领域

大功率直流电是许多工业过程的“血液”，其应用极其广泛：

1. **电解冶金**：

* **铝电解**：核心设备，电流可达500kA以上，是最大型的应用。

* **铜、锌、镁等有色金属电解**：需要低电压、大电流的直流电源。

* **氯碱化工**：电解食盐 water 制备氯气、烧碱。

2. **电化学工业**：

* 各种电解、电镀、阳极氧化生产线。要求电源输出精度高、纹波小。

3. **直流传动**：

* 大型轧钢机、矿山卷扬机、船舶推进等超大功率电机的驱动。

4. **环保领域**：

* **静电除尘**：为除尘器提供高达数万伏的直流高压电源。

5. **实验室与测试**：

* 粒子加速器、大型线圈磁铁测试、高压电缆测试等。

6. **新能源**：

* 燃料电池测试、电解水制氢等。

---

### 总结

**大功率整流电源柜**是现代工业的基石之一，它不仅仅是简单的电源，更是一个集成了**高功率变换、精密控制、多重保护和高效散热**的复杂系统工程。其发展趋势正向**更高效率、更高功率密度、更智能化（物联网远程监控、预测性维护）和更低谐波污染（绿色电网）** 的方向迈进。

选择一台合适的整流柜，需要综合考虑负载特性、工艺要求、安装环境和生命周期成本，并与专业的电源制造商深入沟通。
