概述

浙江仁耀电气的的SVR高压线路调压稳压器（简称SVR馈线调压器）是一种串联安装于6–35 kV配电线路中后段（或变电站出线侧），通过实时检测线路电压、自动切换有载分接开关档位来调节变压器变比，从而把输出电压稳定在设定范围的成套装置。其典型特征、技术参数及应用场景如下。

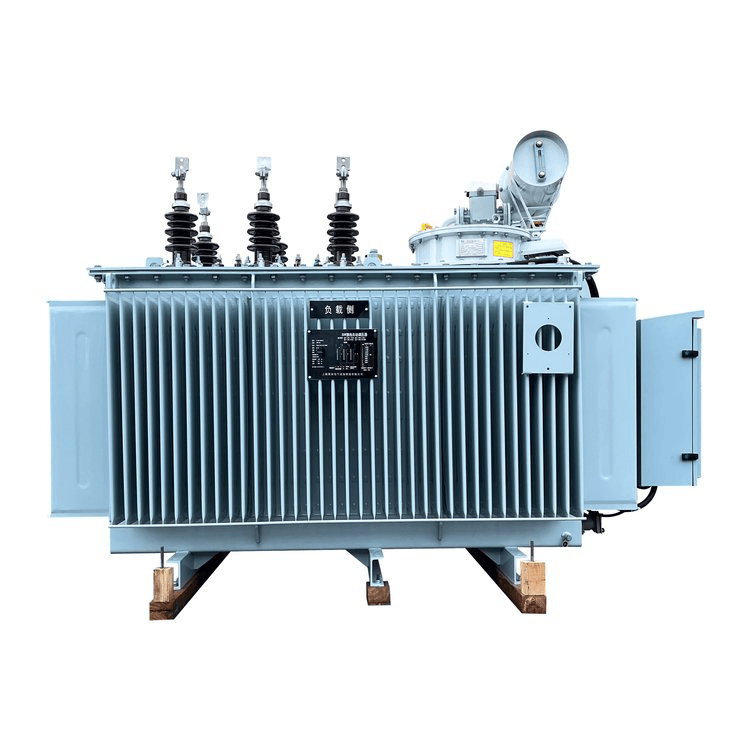

10KV高压线路调压稳压器

工作原理

1. 电压跟踪：由电压互感器（PT）实时采集线路电压。
2. 自动调档：控制器根据设定基准值与采样值之差，驱动三相有载分接开关在7–17档之间切换，每档调整2.5%–3%额定电压。
3. 调压范围：标准-20 %～+20 %（可选-30 %～+20 %、-10 %～+10 %、0～+30 %等）。
4. 旁路功能：配套旁路刀闸，检修/退出时无需停电。

技术参数

• 额定容量：500 kVA–10 000 kVA（常用630、1 250、2 000、3 150、4 000、6 300 kVA等）。

• 额定电压：6 kV、10 kV、35 kV（可选0.4 kV–38 kV）。

• 额定频率：50 Hz。

• 冷却方式：油浸自冷（ONAN），全密封波纹油箱，带油温指示及压力释放阀。

• 绝缘水平：

– 6 kV：LI 60 kV / IAC 25 kV

– 10 kV：LI 75 kV / IAC 35 kV

– 35 kV：LI 200 kV / IAC 85 kV

• 开关寿命：电气寿命≥50 000次；机械寿命≥500 000次。

• 控制器：工业级芯片，RS485/无线通讯，可云端远程设置；具有过/欠压闭锁、档位限位、延时动作等功能。

主要特点与优势

1. 大容量、低损耗、体积小，便于柱上或平台安装。
2. 调压精度高（±1 %–2 %），动作可靠，可设定电压基准、延时、范围等参数。
3. 显著降低线路及配变损耗，延长供电半径，提高电压合格率。
4. 户外全天候运行，免维护周期长；检修时无需停电。
5. 支持本地/远程监控，便于智能化电网改造。

典型应用

• 农网、城网长距离 6~35 kV 馈线末端电压提升。

• 油田、矿山、隧道、铁路等负荷分散、波动大的场合。

• 主变不具备有载调压功能的变电站出线侧母线稳压。

• 数据中心、医院、大型工厂等对电压质量要求高的用户侧配电系统。
