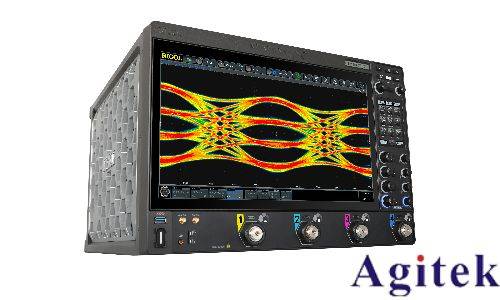

随着通信技术的飞速发展，高速串行信号（如USB 3.2、PCIe Gen5、Thunderbolt等）的传输速率不断突破极限，对测试设备的要求也愈发严苛。普源DS70000系列示波器凭借2GHz带宽、高采样率及丰富的分析功能，为工程师攻克高速信号测试难题提供了有力工具。以下是实战技巧总结：

一、硬件配置：精准捕捉信号细节

1. 选择合适的探头与连接

高速信号测试需搭配低容性、高带宽差分探头（如DS70000标配的差分探头），避免信号衰减。使用SMA同轴电缆连接探头与示波器，缩短接地路径以降低噪声干扰。

2. 触发设置优化

启用边沿触发模式，通过调整触发电平、斜率等参数，快速定位信号跳变点。对于复杂协议，利用DS70000的协议触发功能（如USB、PCIe模板触发），一键捕获关键帧数据。

二、信号采集：深挖数据潜力

1. 高带宽与采样率协同

示波器带宽需大于信号速率的3-5倍，DS70000的2GHz带宽可覆盖多数高速接口。启用实时采样模式，搭配20GSa/s高采样率，避免信号混叠。同时，利用示波器的深存储功能（如256Mpts）捕获长时间信号波形。

2. 垂直分辨率提升

通过DS70000的12bit垂直分辨率，精确还原信号幅度变化。开启硬件降噪功能，降低示波器本底噪声，提高信噪比。

三、智能分析：透视信号本质

1. 眼图分析揪出抖动根源

使用示波器的眼图模板测试功能，一键生成眼图并计算抖动（如Tj/Rj、Dj）。结合抖动分解工具（如SSC、PJ），定位是码间干扰还是时钟抖动导致信号质量下降。

2. 频谱分析辅助频域诊断

利用示波器的FFT功能分析信号频谱成分，识别是否存在谐波干扰或时钟泄漏。通过DS70000的MASK测试，快速验证信号是否符合标准规范。

四、调试技巧：效率与精度双提升

1. 波形叠加与历史模式

开启波形叠加功能，对比多次测量结果的变化趋势；使用历史模式回放历史波形，辅助故障定位。

2. 自动化测试缩短周期

通过DS70000的API接口，结合Python等脚本语言实现自动化测试流程，批量生成测试报告。

普源DS70000系列示波器凭借硬件性能与智能分析功能，为高速串行信号测试提供了从采集到分析的完整解决方案。掌握以上技巧，工程师可高效应对信号完整性验证、协议一致性测试等挑战，加速产品迭代周期。
