前言

本期拆解带来的是绿联推出的20000mAh拉拉线移动电源，这款移动电源自带65cm拉拉线，并具备USB-C和USB-A接口，拉拉线和USB-C接口单独使用时均支持100W输出功率，同时使用时自带线支持100W输出功率，USB-C接口支持65W输出功率。

绿联拉拉线移动电源机身设有数显屏幕，支持电量、功率、时间信息显示，支持接口电压和电流显示。内部采用堆叠技术，握持手感舒适。移动电源内置一线大厂长虹三杰21700电芯，车规级电芯在1000次完全充放电循环后仍剩余70%以上容量，循环寿命更长更加耐用。

移动电源内置温度检测，通过六大安全认证，具备十大可靠保护功能，通过国家3C强制认证，质量可靠。下面充电头网就带来绿联这款大功率拉拉线移动电源的拆解，一起看看内部的设计和用料。

绿联165W大功率拉拉线移动电源开箱

包装盒正面印有UGREEN绿联品牌、移动电源名称、外观以及移动电源卖点。

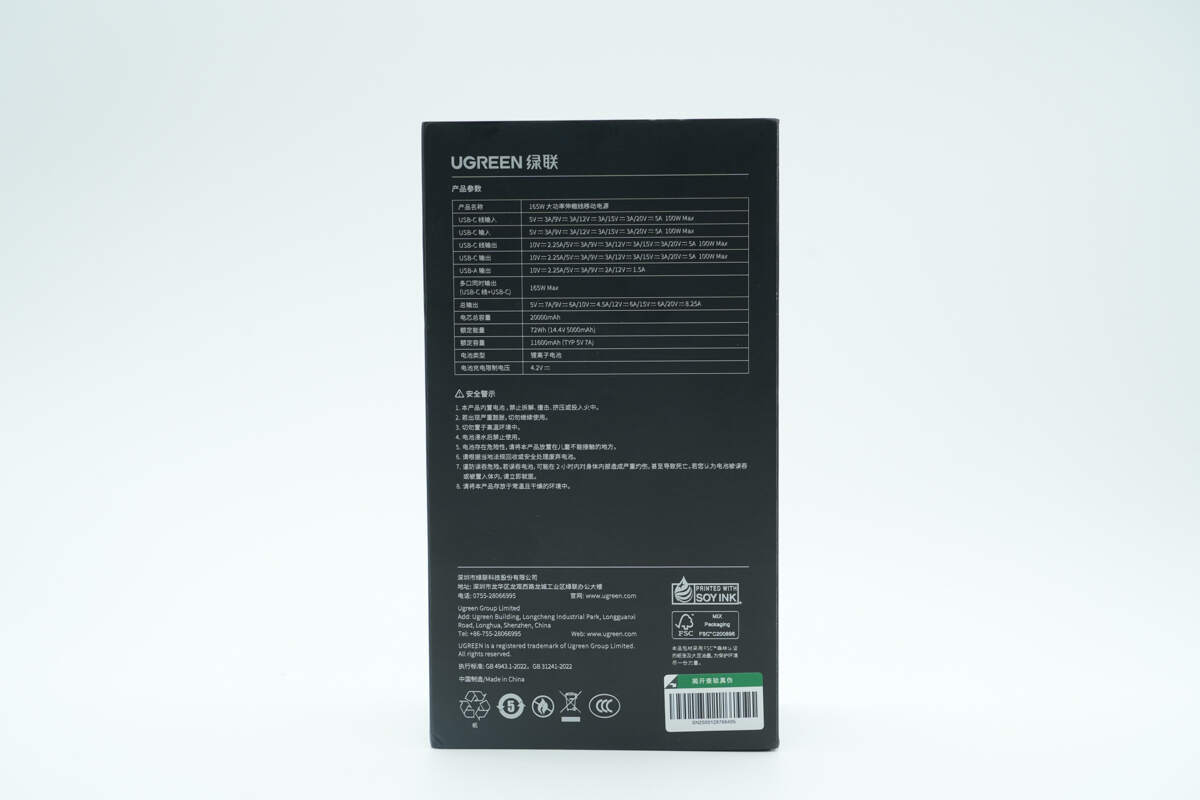

背面印有移动电源参数、注意事项以及制造商信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装盒侧面标注了拉拉线长度为65cm，通过了10000次拉伸测试。

包装盒另一侧标注了移动电源兼容充电的设备。

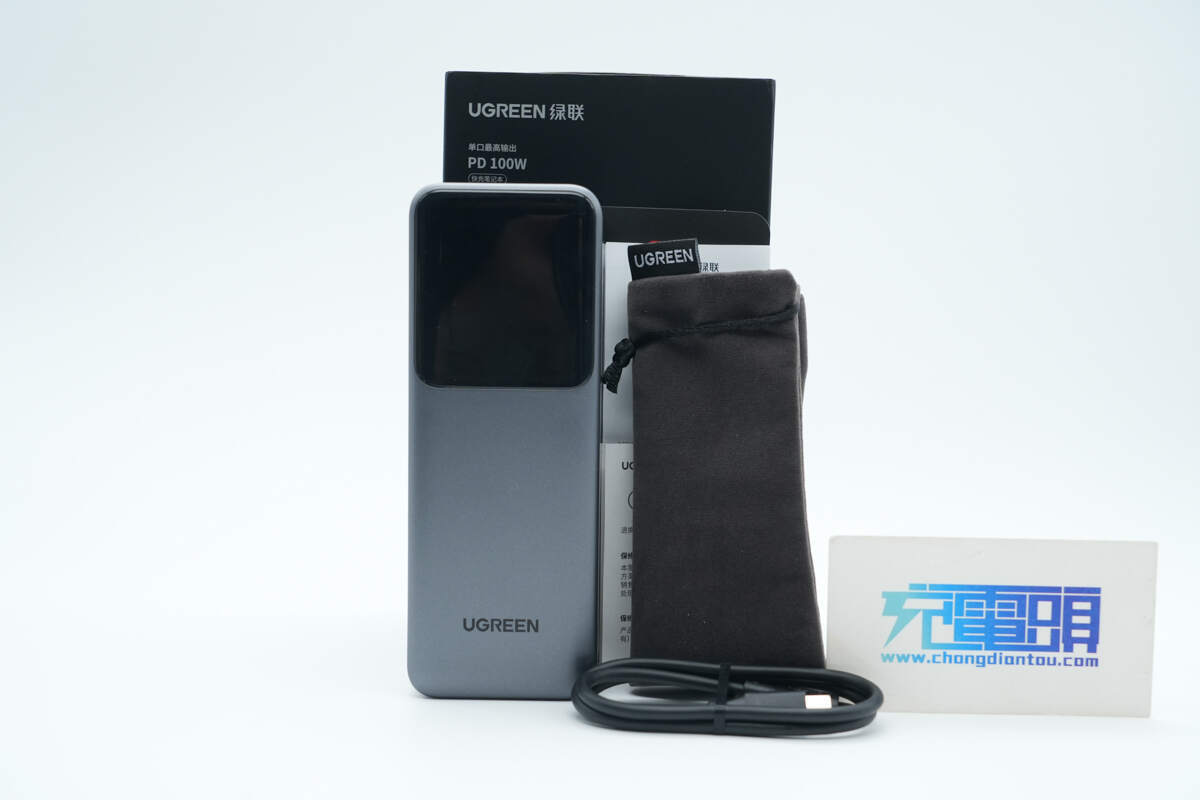

包装内含移动电源、充电线、收纳袋、使用说明书、保修卡以及注意事项指南等。

附带充电线为USB-C to USB-C类型，端子外壳和网尾一体成型设计，表面磨砂方便插拔，同时正面设计有UGREEN品牌。

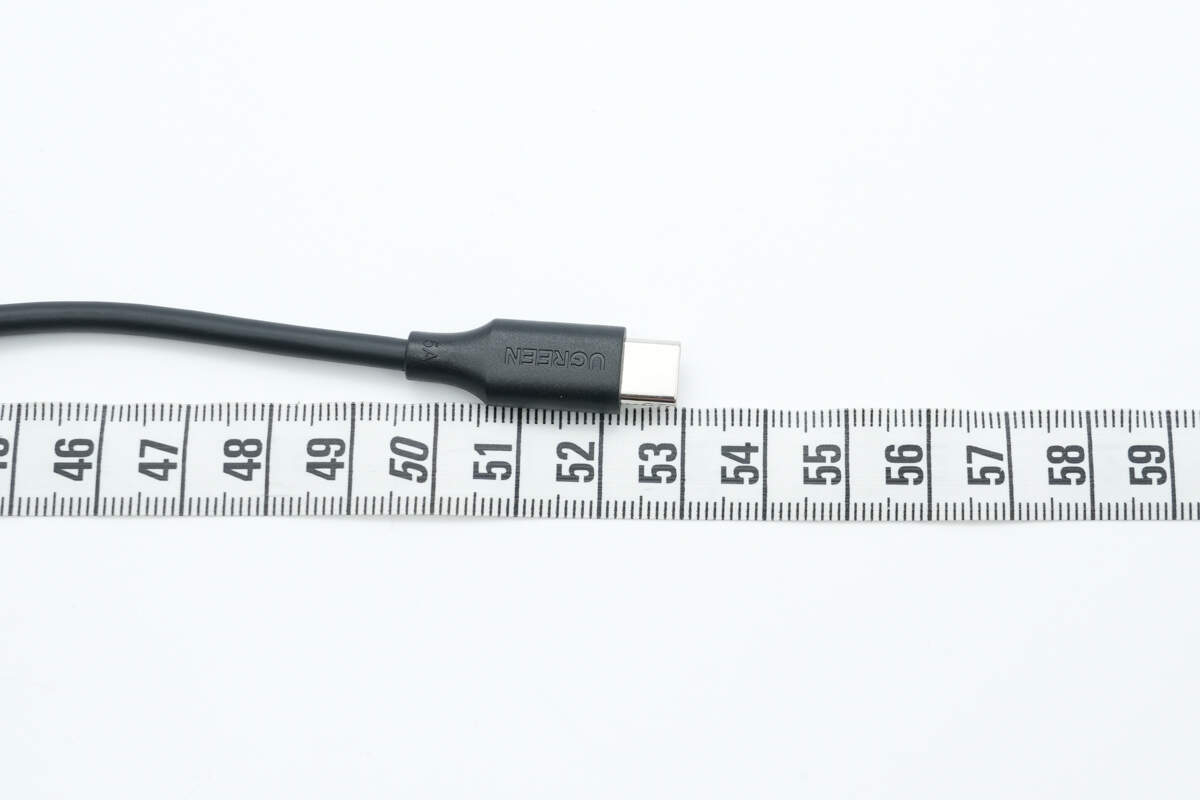

测得充电线长度约为53cm。

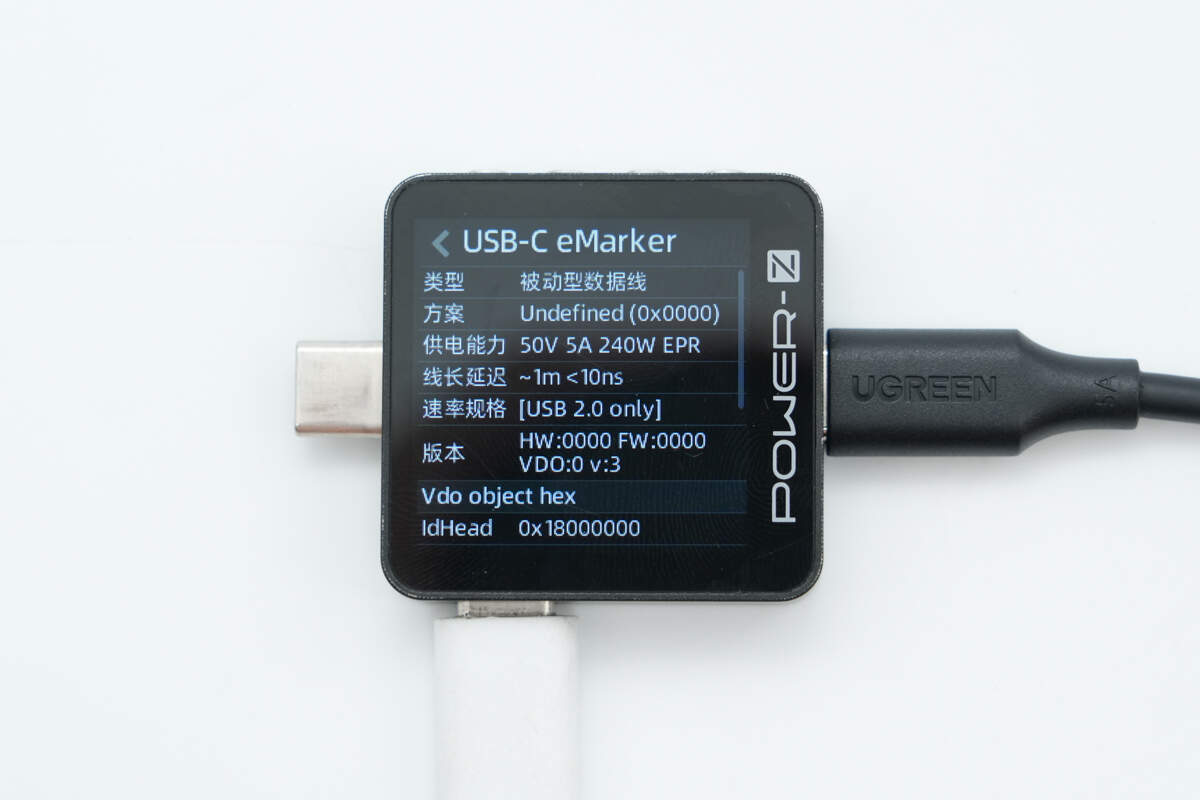

使用ChargerLAB POWER-Z KM003C测得USB-C充电线带有E-Marker芯片，电力传输能力为50V5A，数据传输能力为USB 2.0。

移动电源在延续能量湃系列快充移动电源设计语言的基础上，新增USB-C拉拉线设计，整体依旧商务范十足，浑然一体。同时拉拉线也更加满足时下市场需求，更加实用。

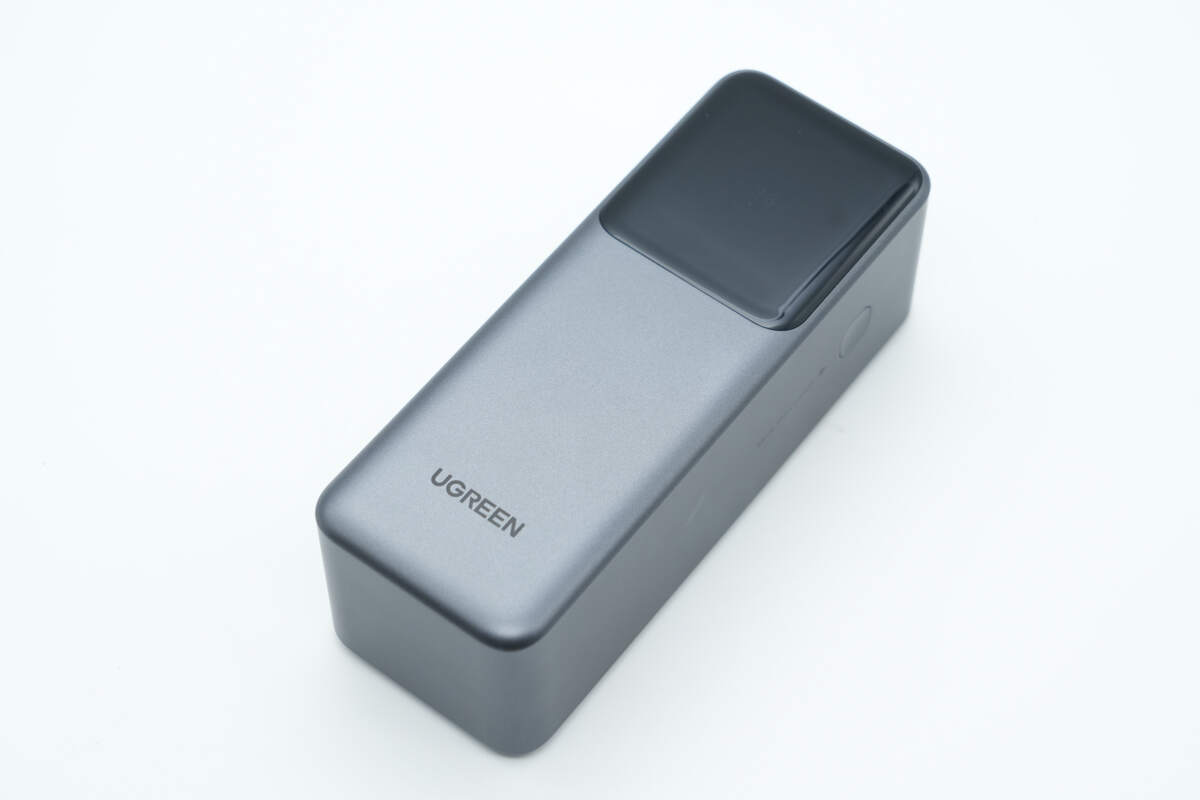

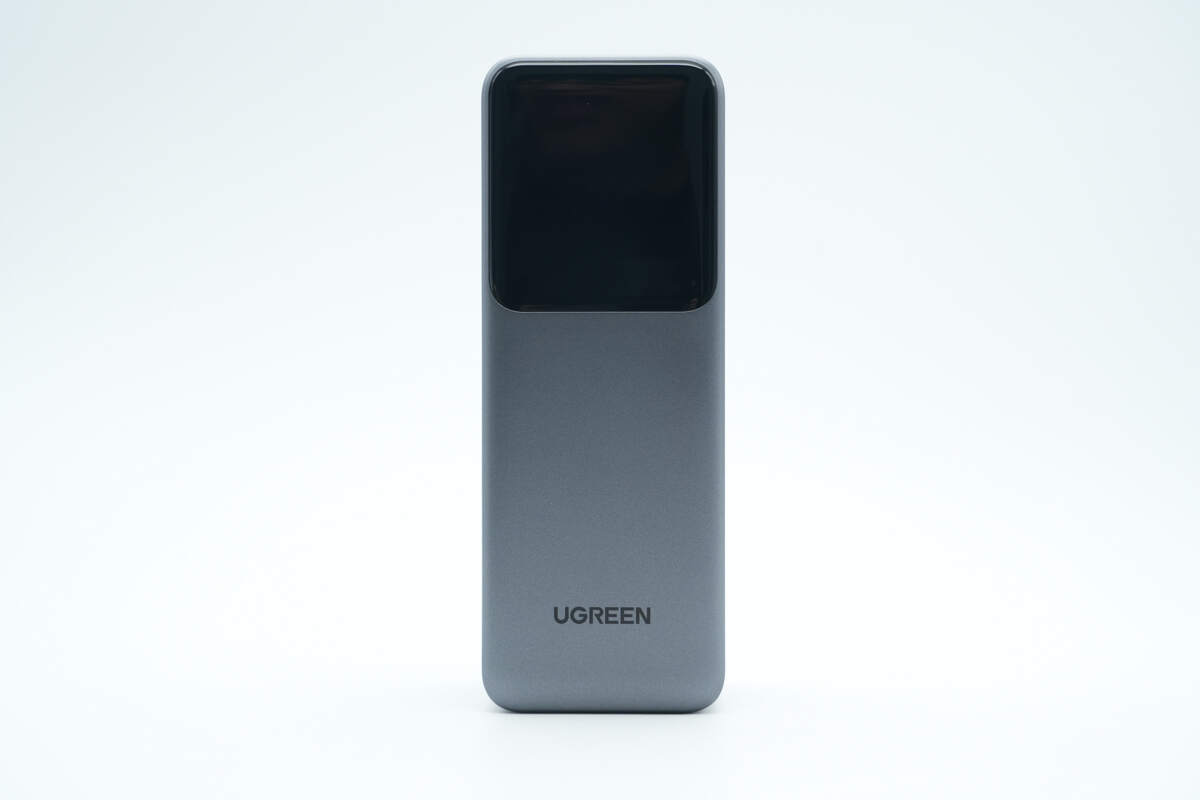

机身正面设有隐藏式智能数显大屏和UGREEN品牌。

机身侧面印有165W 20000mAh Power Bank字样。

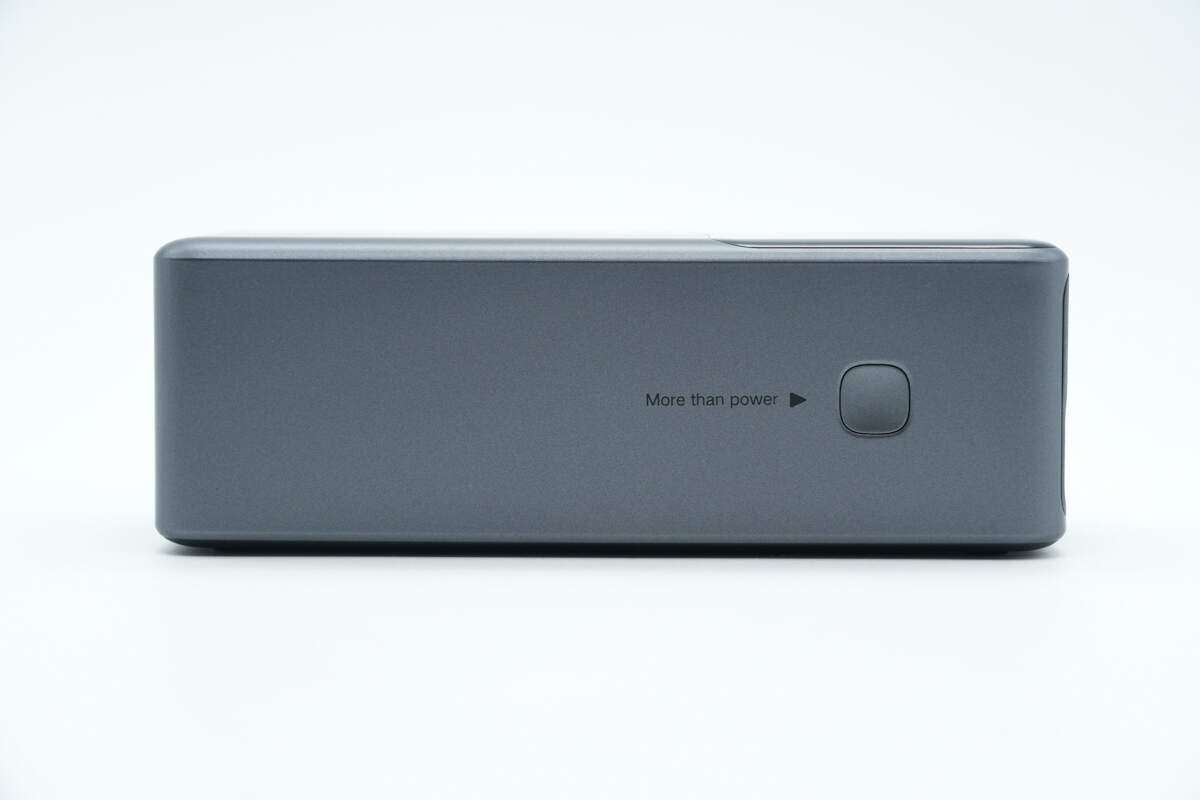

另一侧面设有电源键。

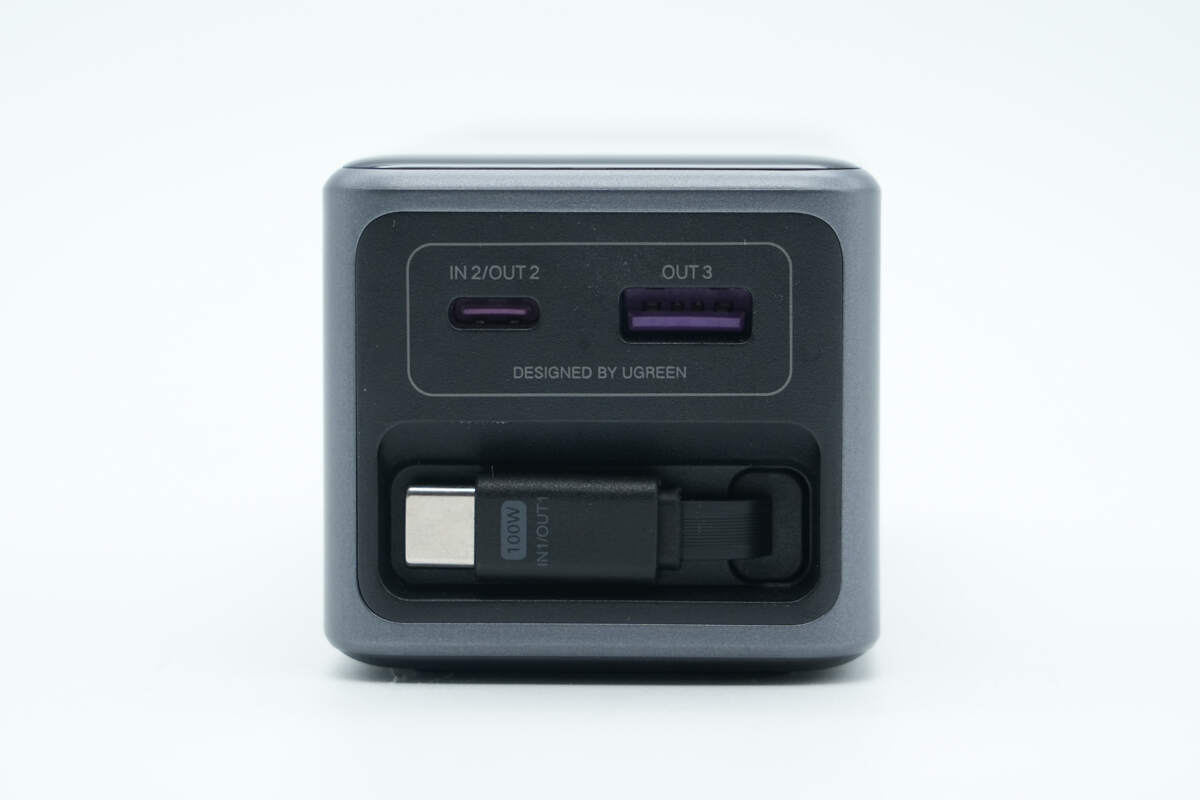

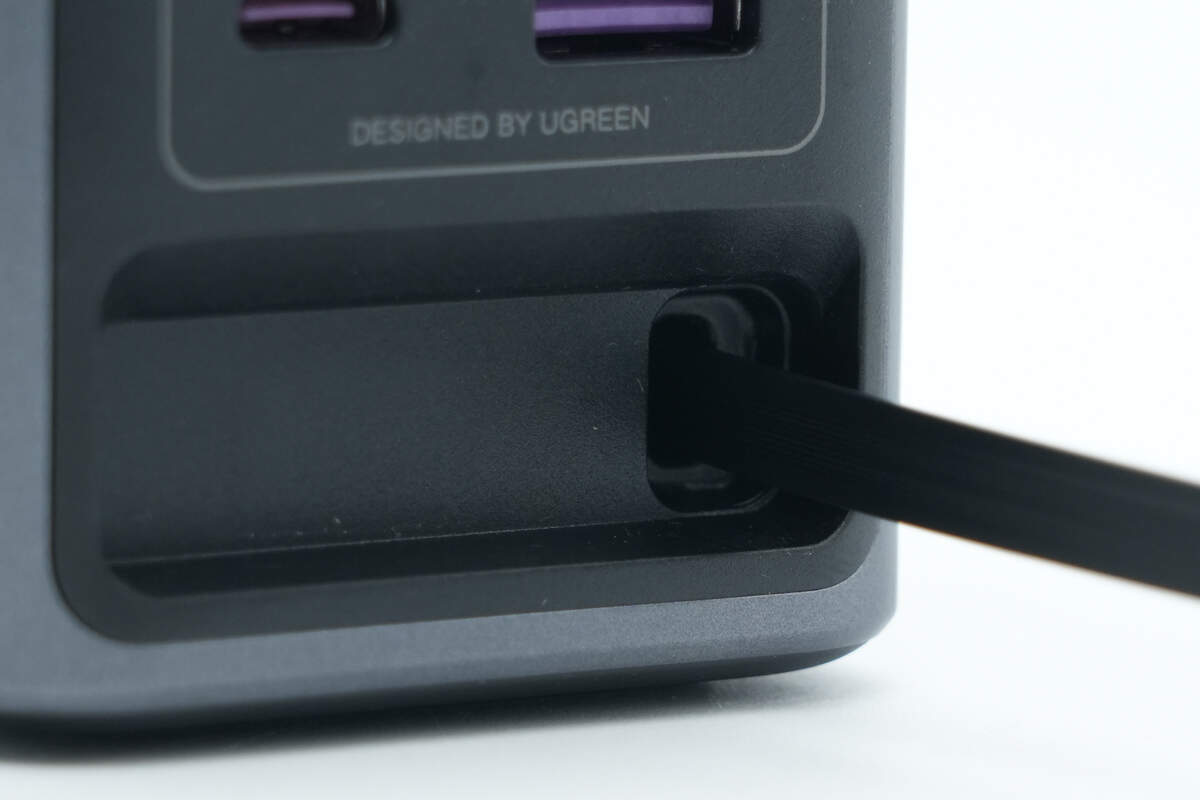

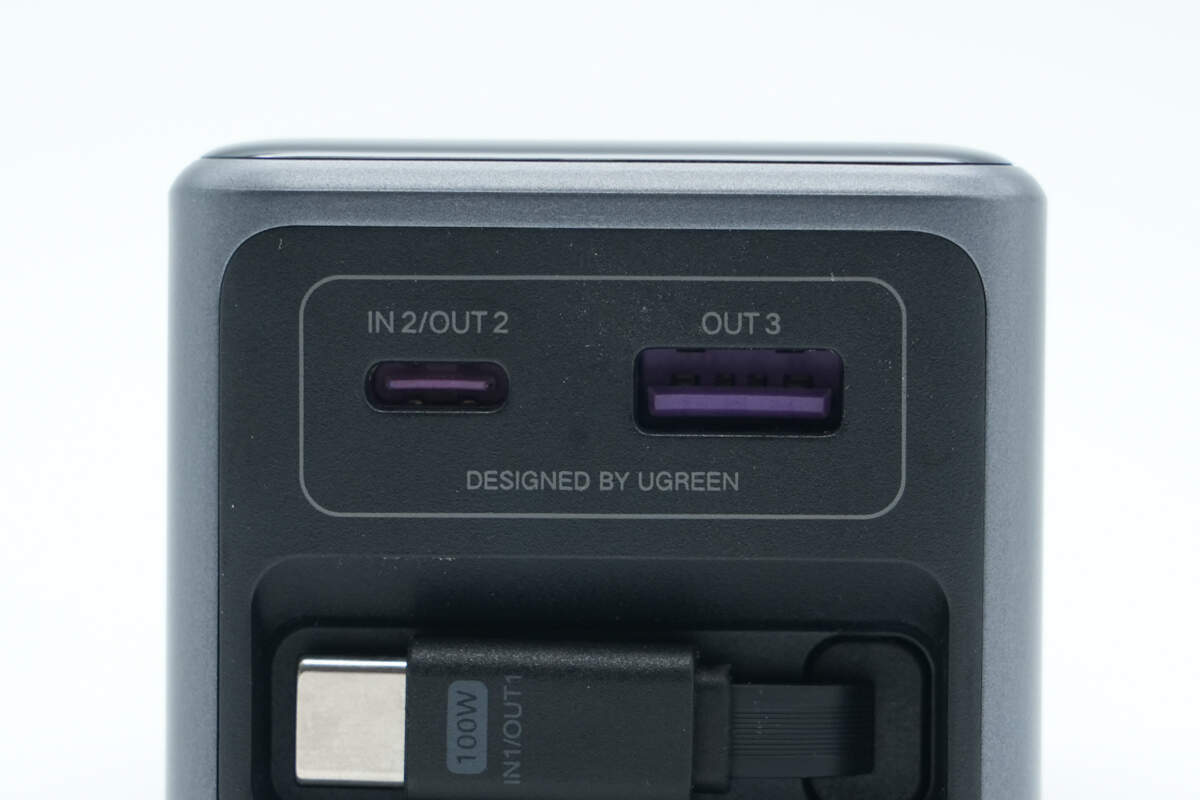

机身顶部设有USB-C和USB-A接口，并配有拉拉线。

USB-C接口和USB-A接口均为紫色胶芯，表示支持快充。

拉拉线插头通过磁力吸附固定。

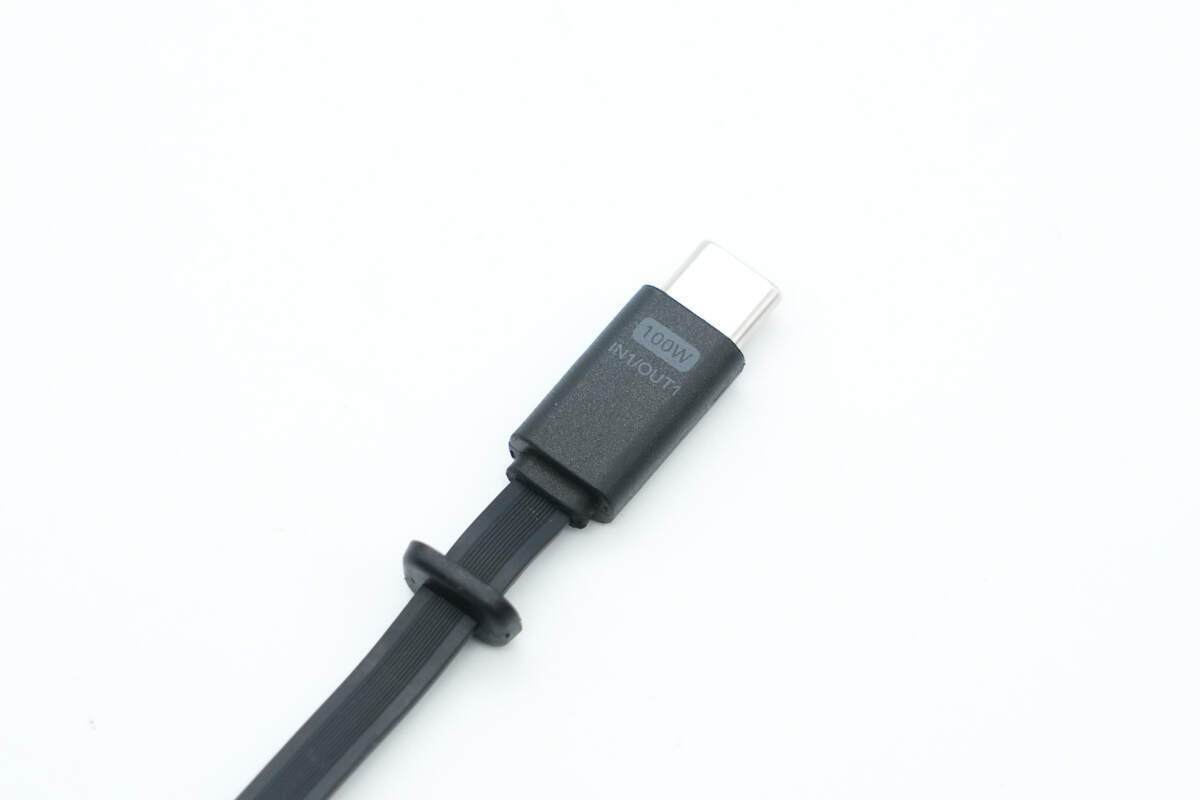

USB-C拉拉线线身扁平设计，端子外壳磨砂方便插拔，印有100W和IN1/OUT1标识。

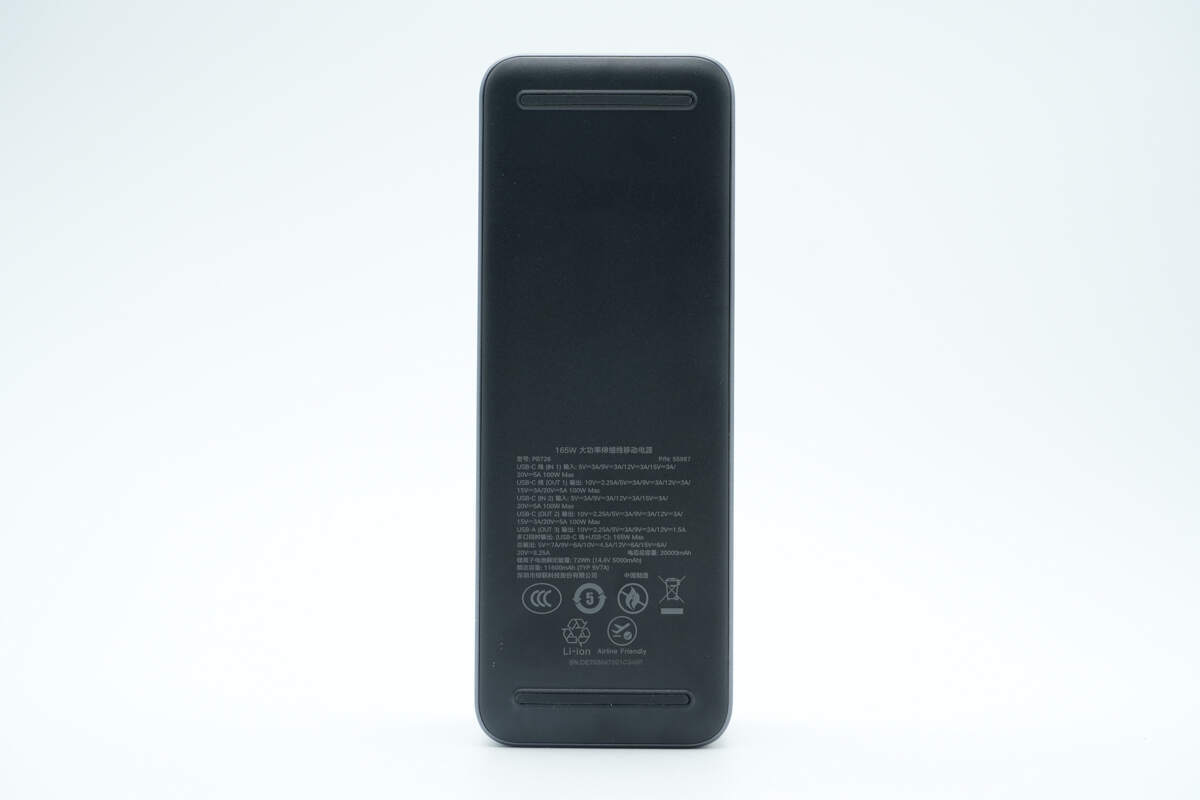

机身背面设有防滑硅胶垫，并印有移动电源参数信息。

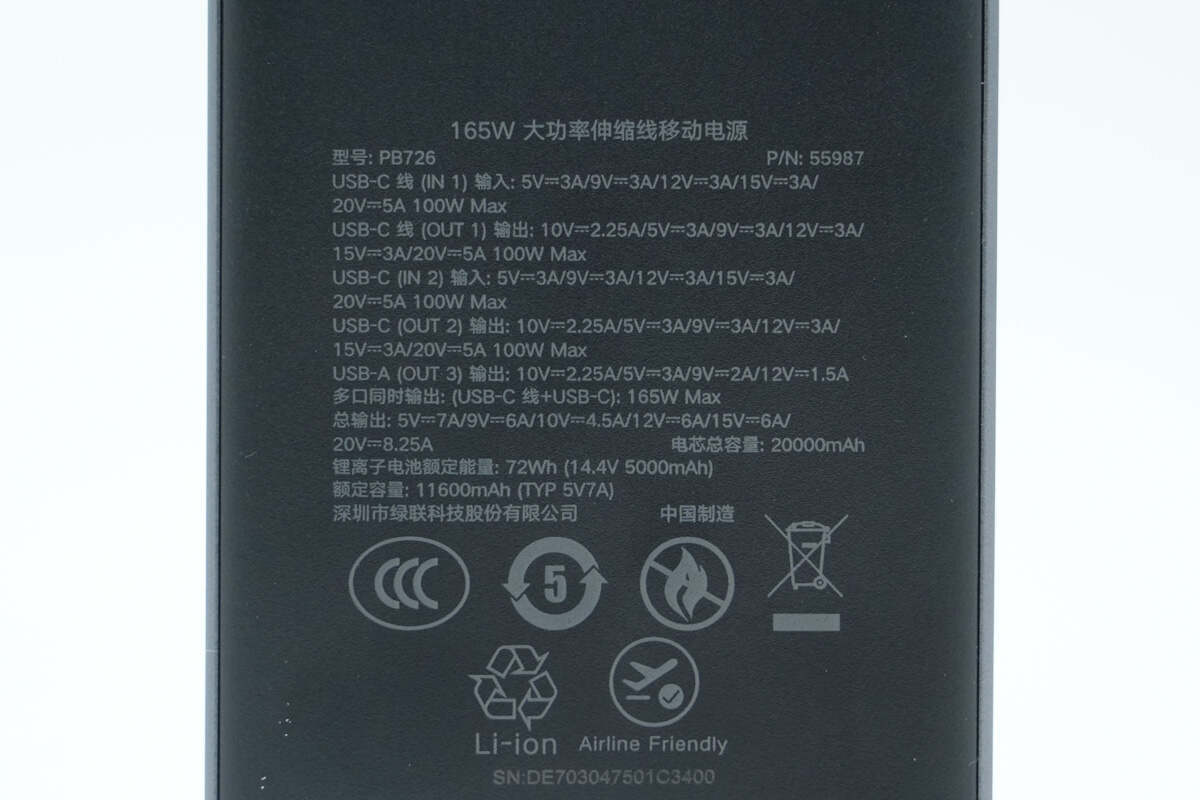

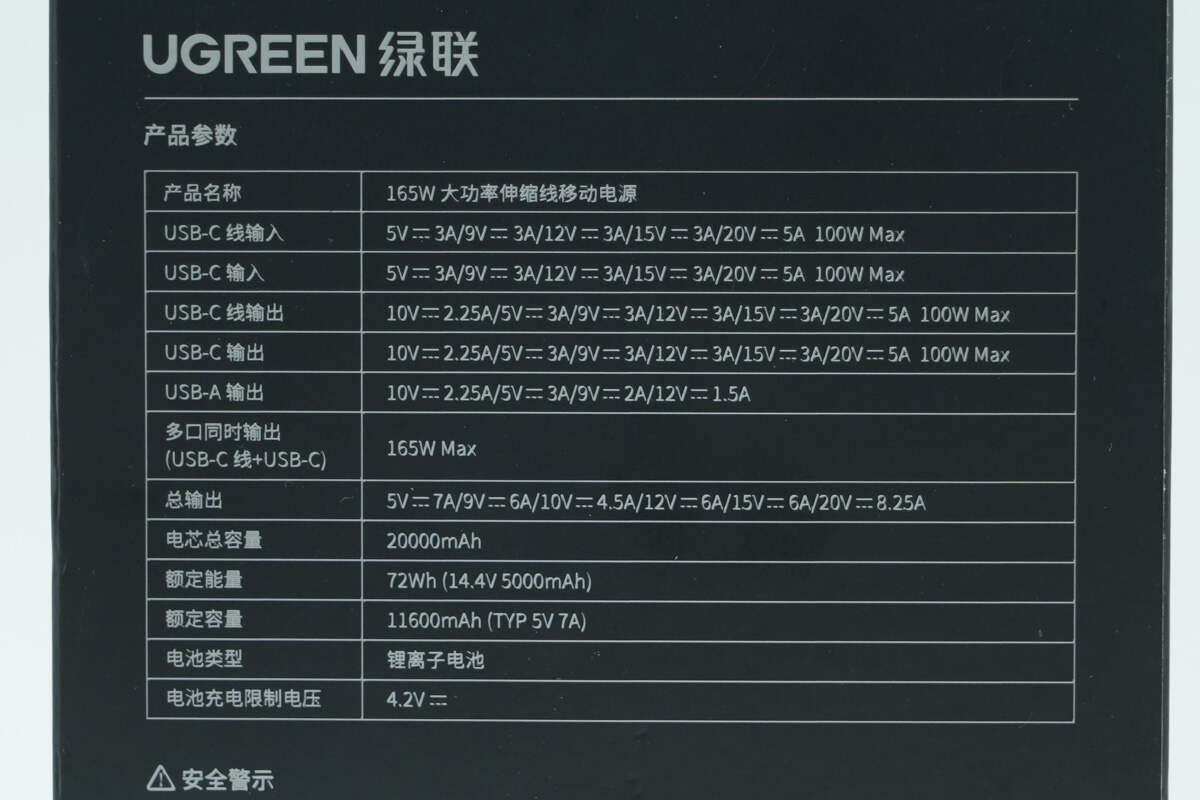

移动电源参数特写

型号：PB726

P/N：55987

USB-C 线（IN 1）输入：5V3A、9V3A、12V3A、15V3A、20V5A 100W Max

USB-C 线（OUT 1）输出：10V2.25A、5V3A、9V3A、12V3A、15V3A、20V5A 100W Max

USB-C（IN 2）输入：5V3A、9V3A、12V3A、15V3A、20V5A 100W Max

USB-C（OUT 2）输出：10V2.25A、5V3A、9V3A、12V3A、15V3A、20V5A 100W Max

USB-A（OUT 3）输出：10V2.25A、5V3A、9V2A、12V1.5A

多口同时输出（USB-C 线+USB-C）：165W Max

总输出：5V7A、9V6A、10V4.5A、12V6A、15V6A、20V8.25A

电芯总容量：20000mAh

锂离子电池额定能量：72Wh（14.4V 5000mAh）

额定容量：11600mAh（TYP 5V 7A）

制造商：深圳市绿联科技股份有限公司

移动电源通过了国家3C强制认证，3C证书编号：2025010914779404。

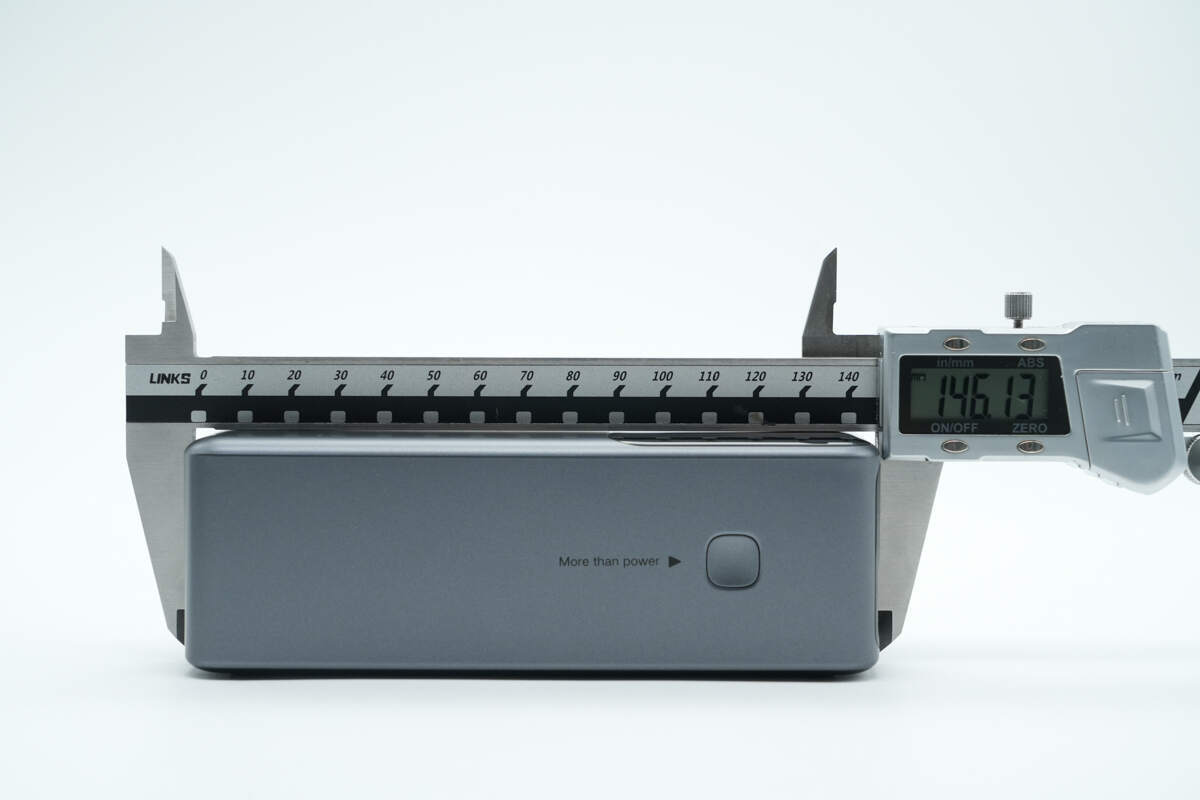

使用游标卡尺测得移动电源机身长度约为146.7mm。

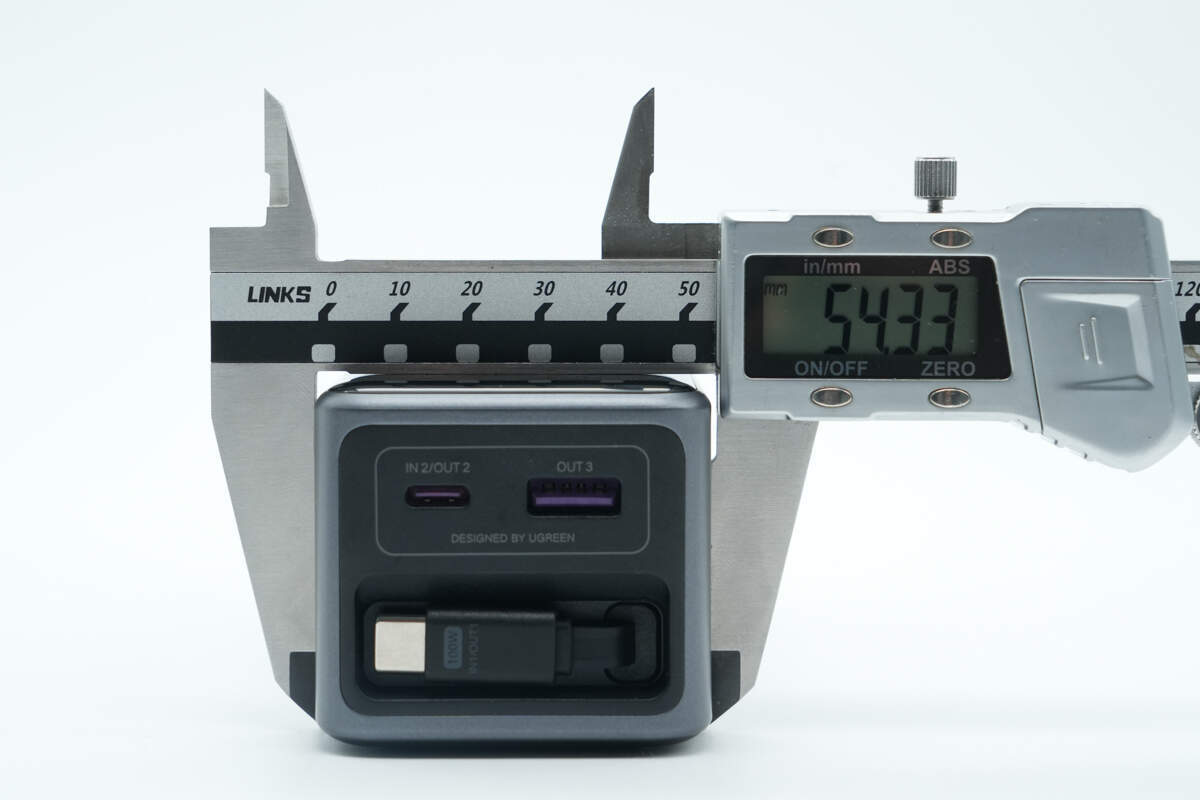

机身宽度约为54.3mm。

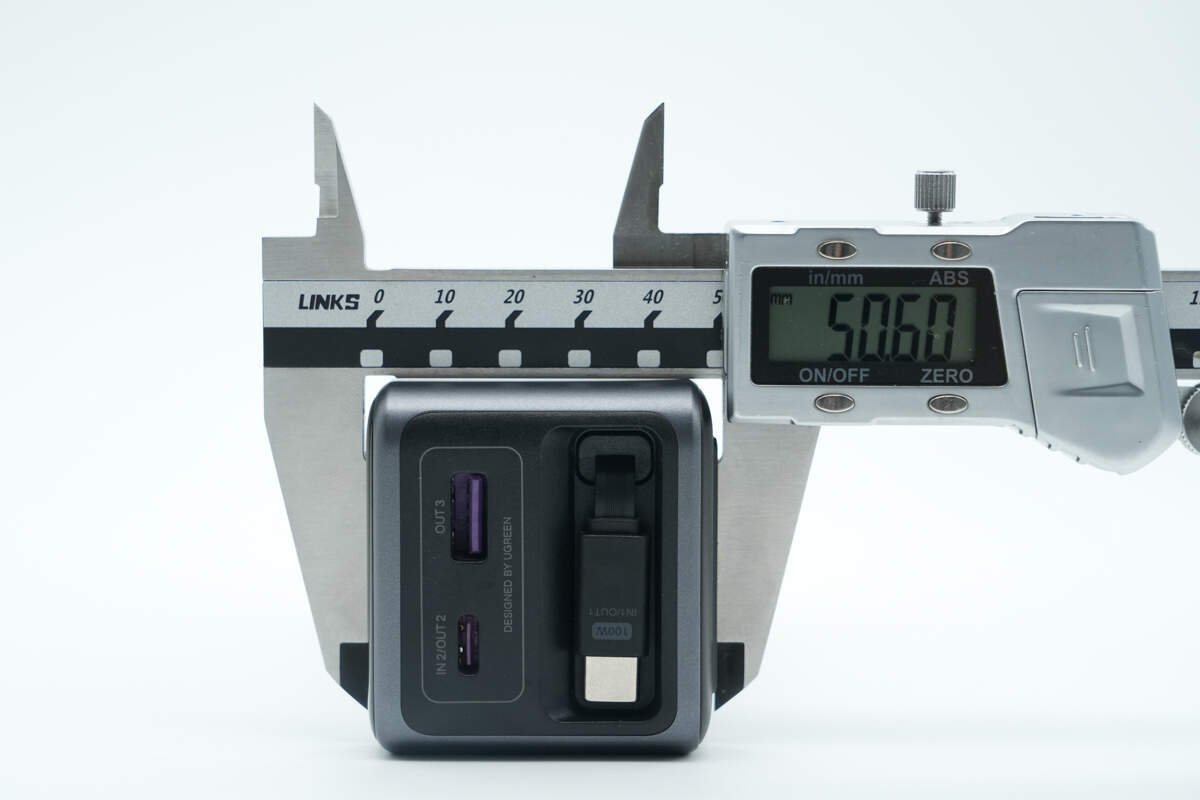

机身厚度约为50.6mm。

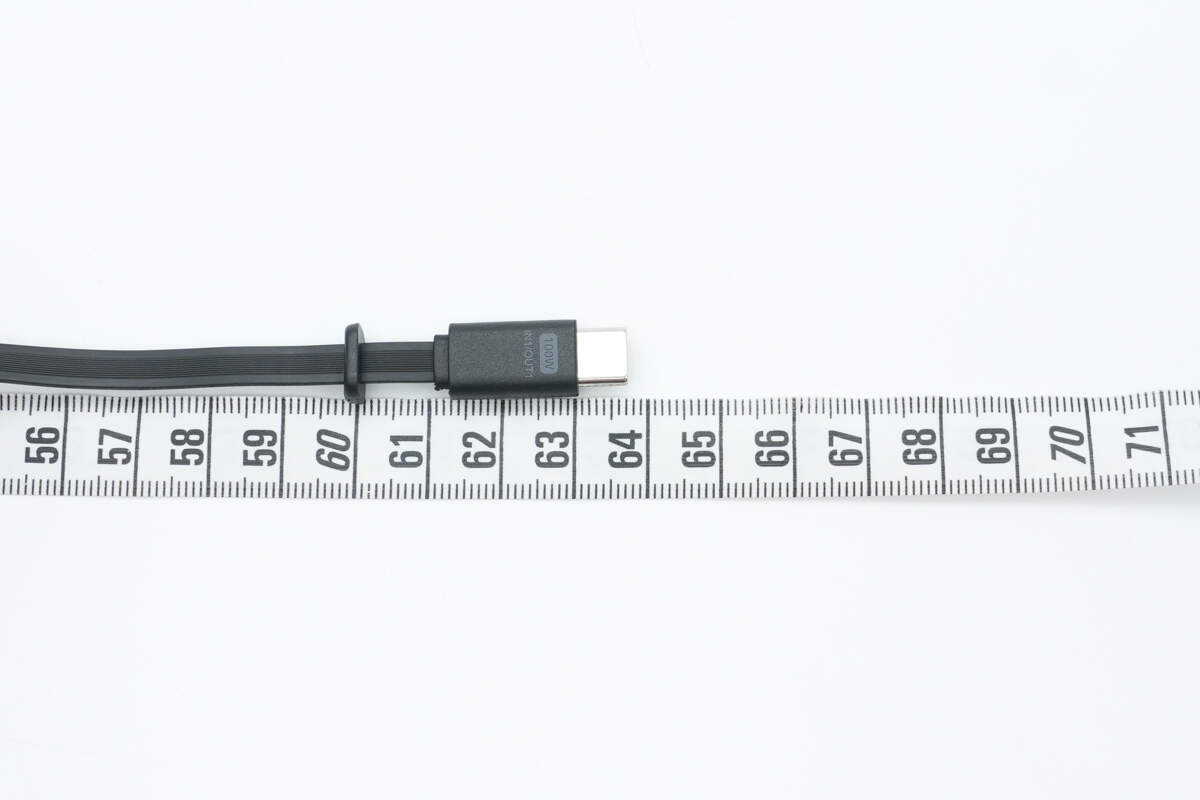

测得自带拉拉线长度约为64cm。

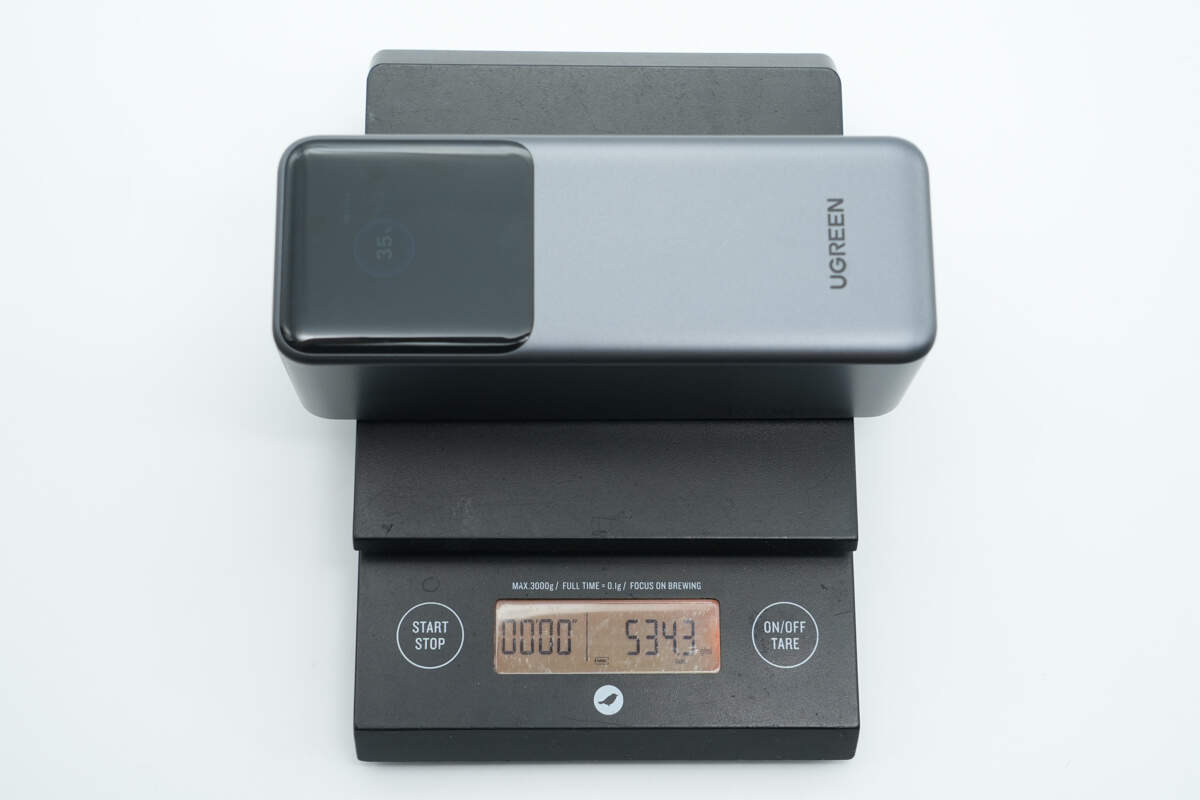

测得移动电源重量约为534g。

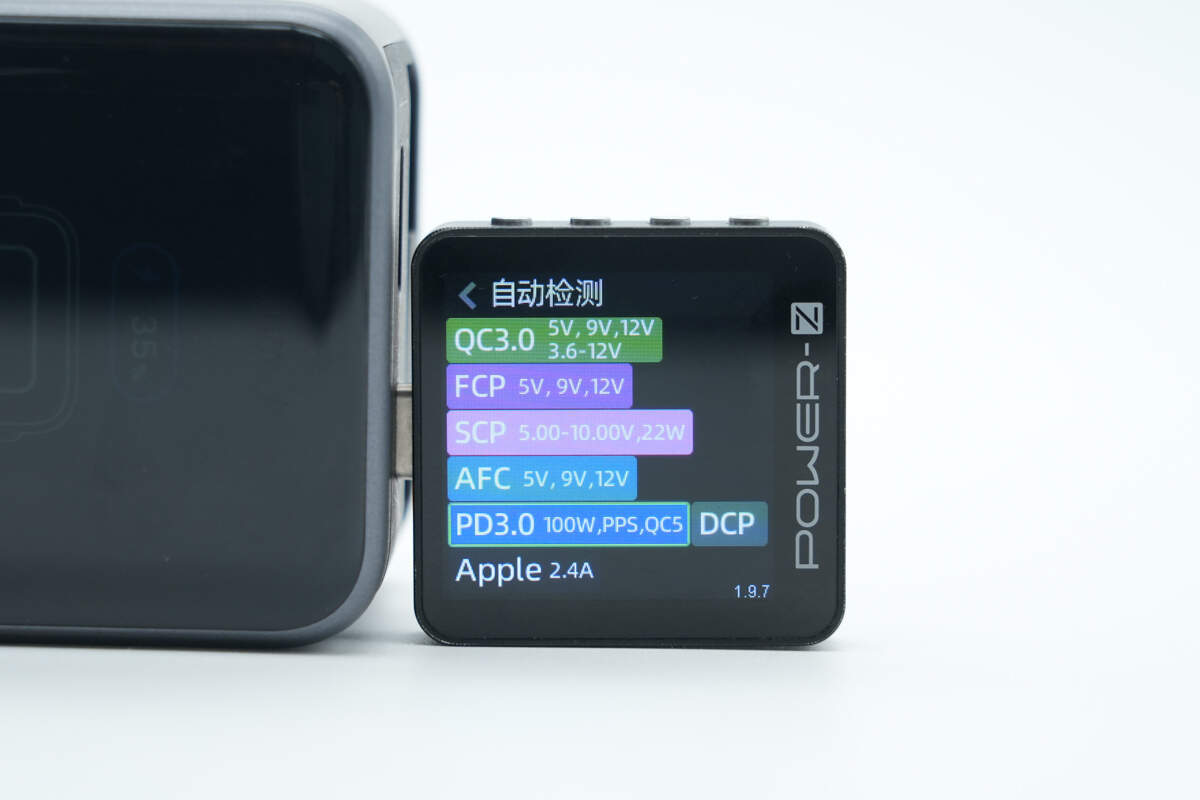

测得USB-C线支持QC3/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

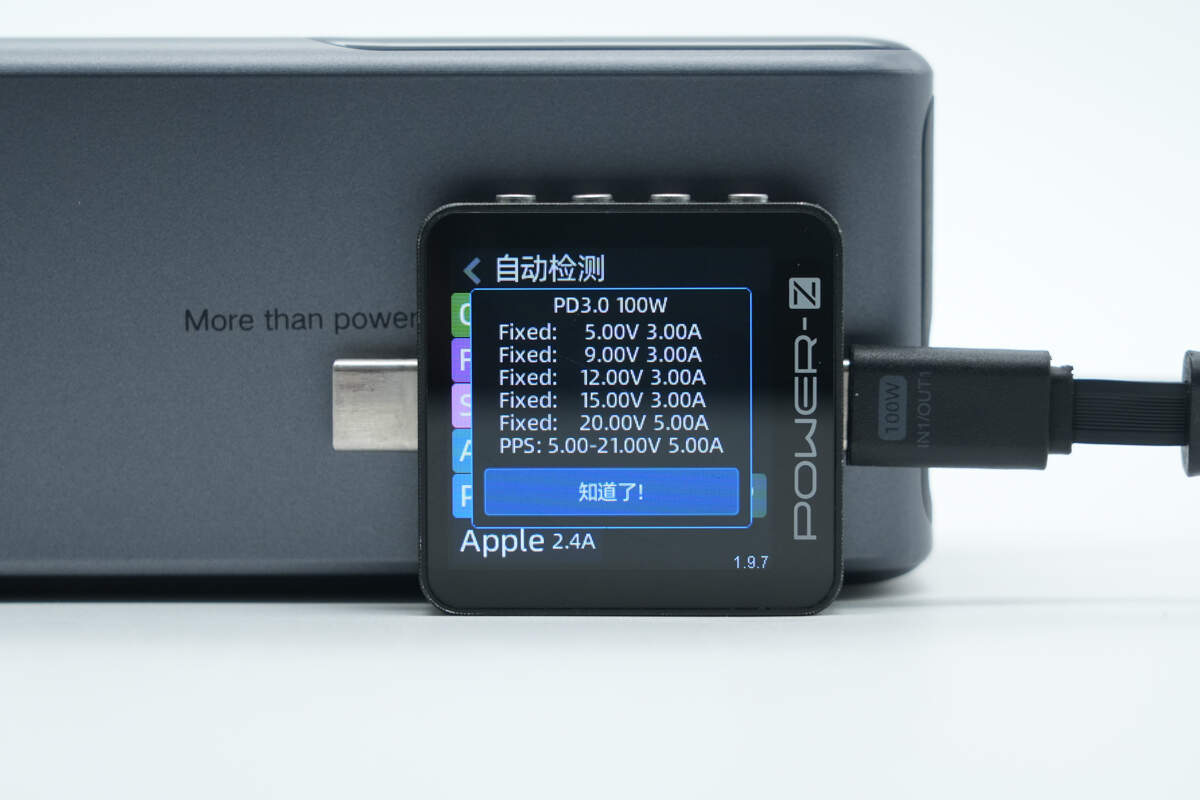

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

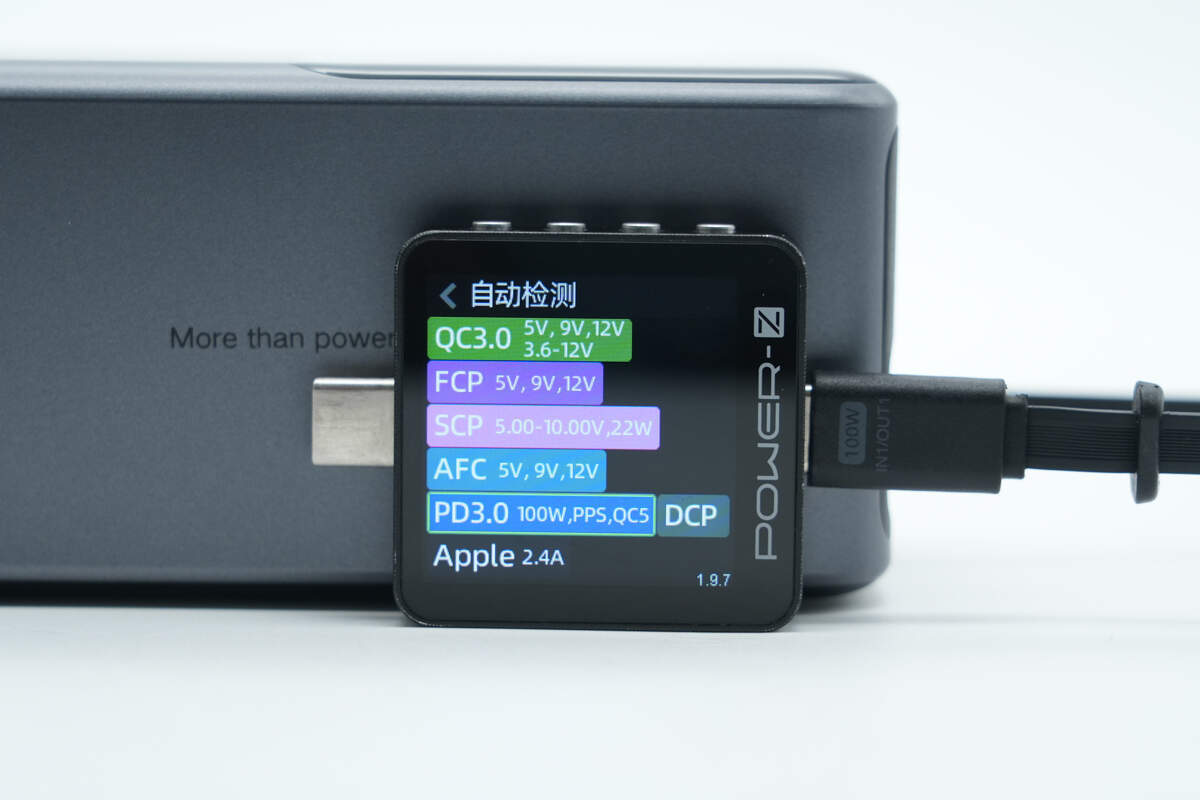

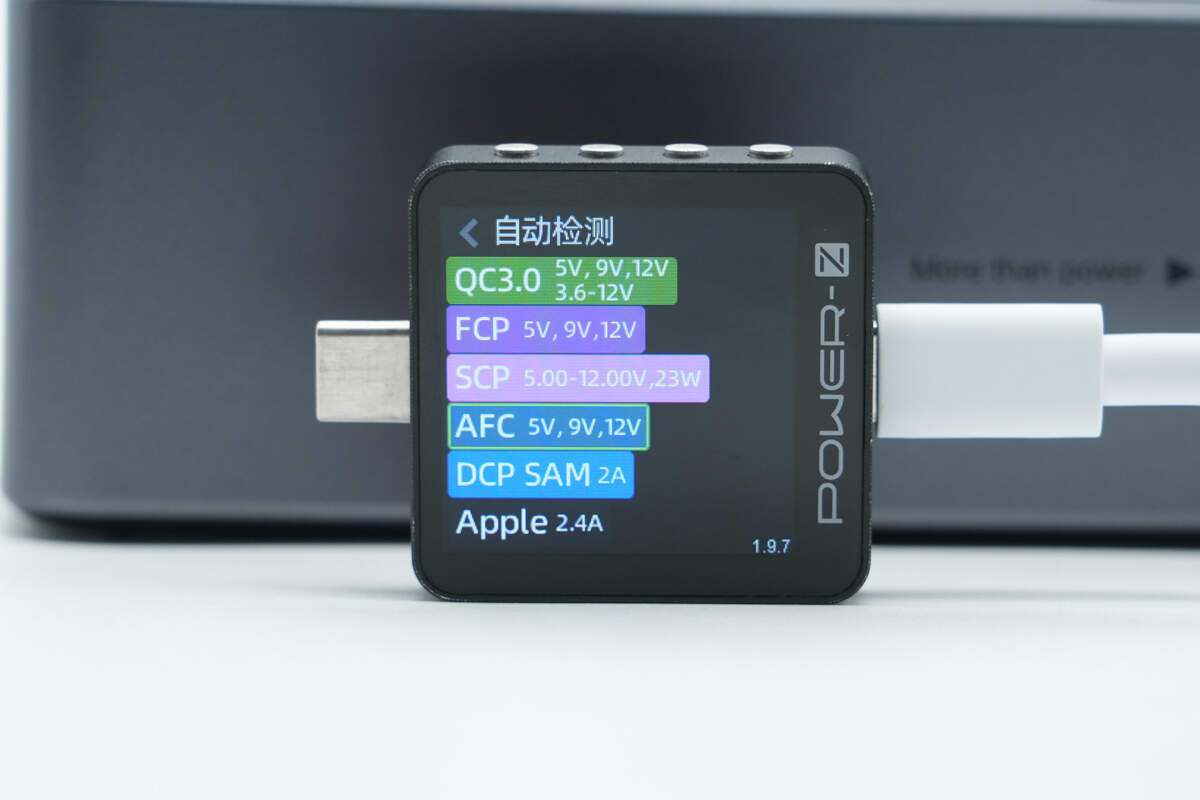

测得USB-C接口支持QC3/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

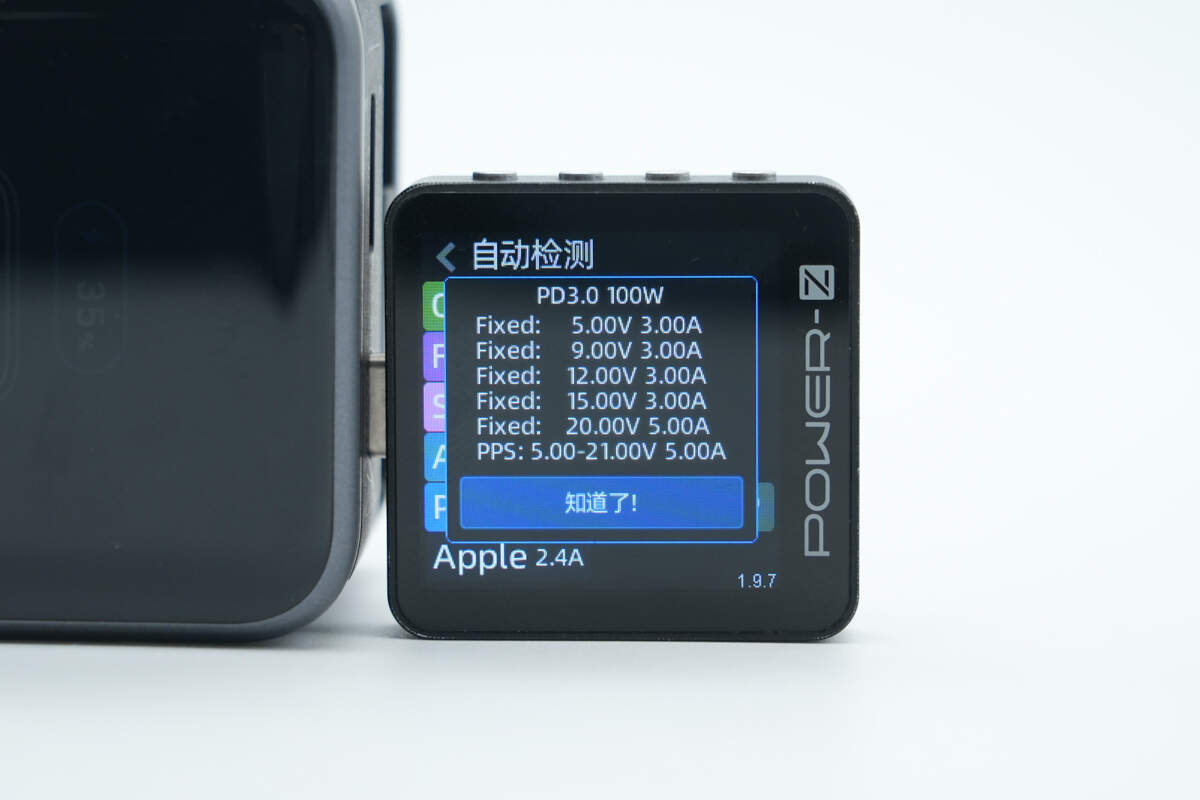

PDO报文显示还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及5-21V5A一组PPS电压档位。

测得USB-A接口支持QC3.0、FCP、SCP、AFC、DCP、SAM 2A、Apple 2.4A充电协议。

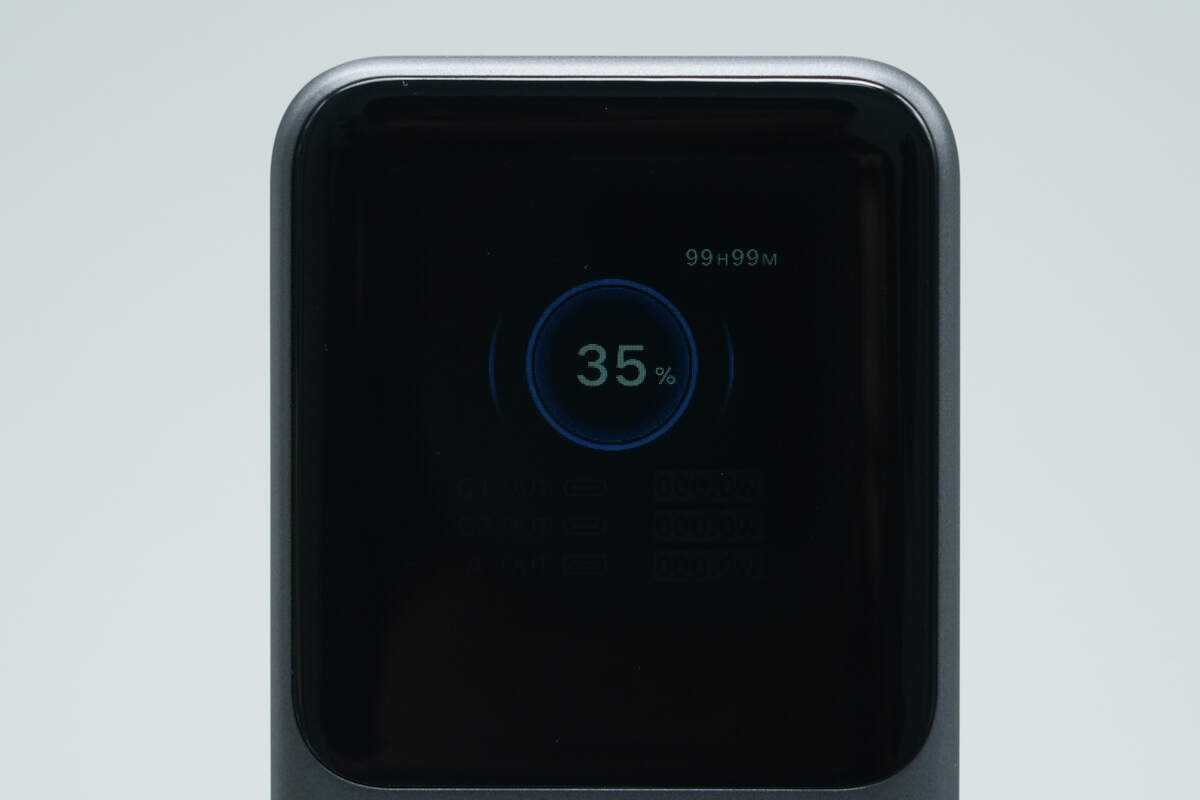

数显屏幕支持百分比电量显示和剩余使用时间显示。

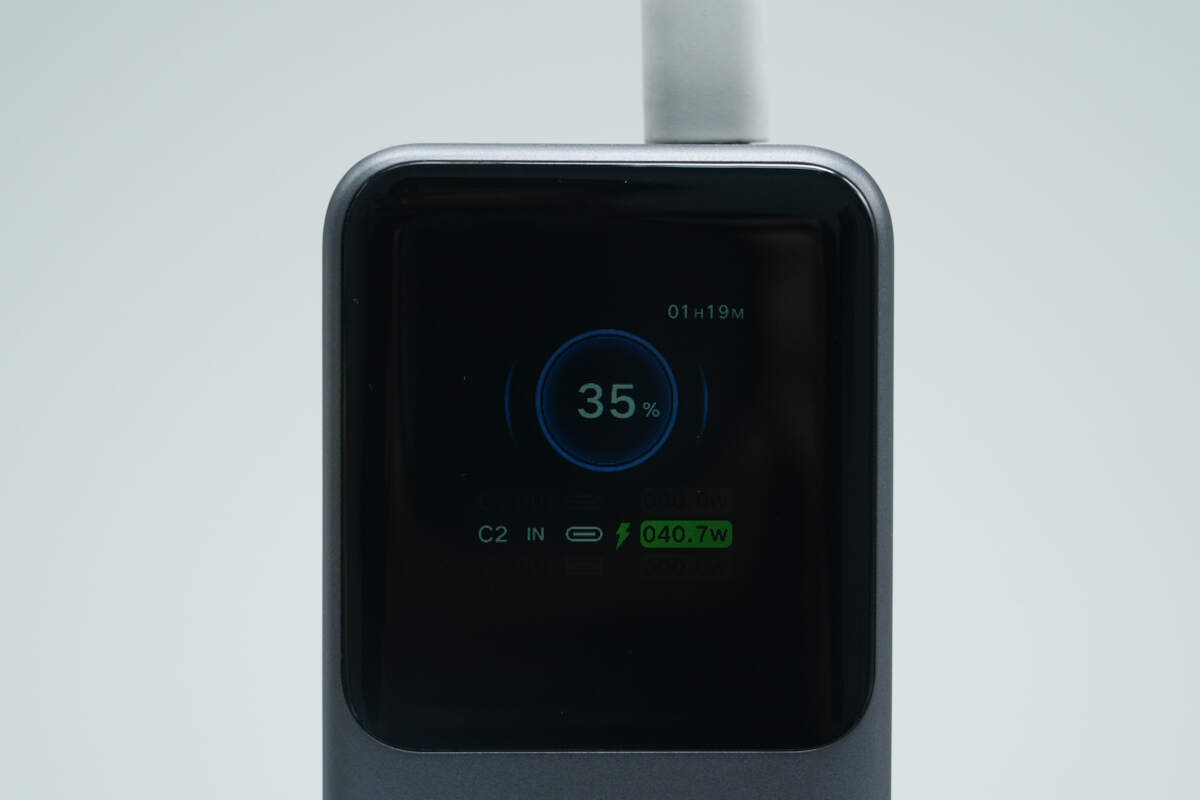

在USB-C接口插入充电器，显示充电剩余时间，电量百分比，连接接口和充电输入功率。

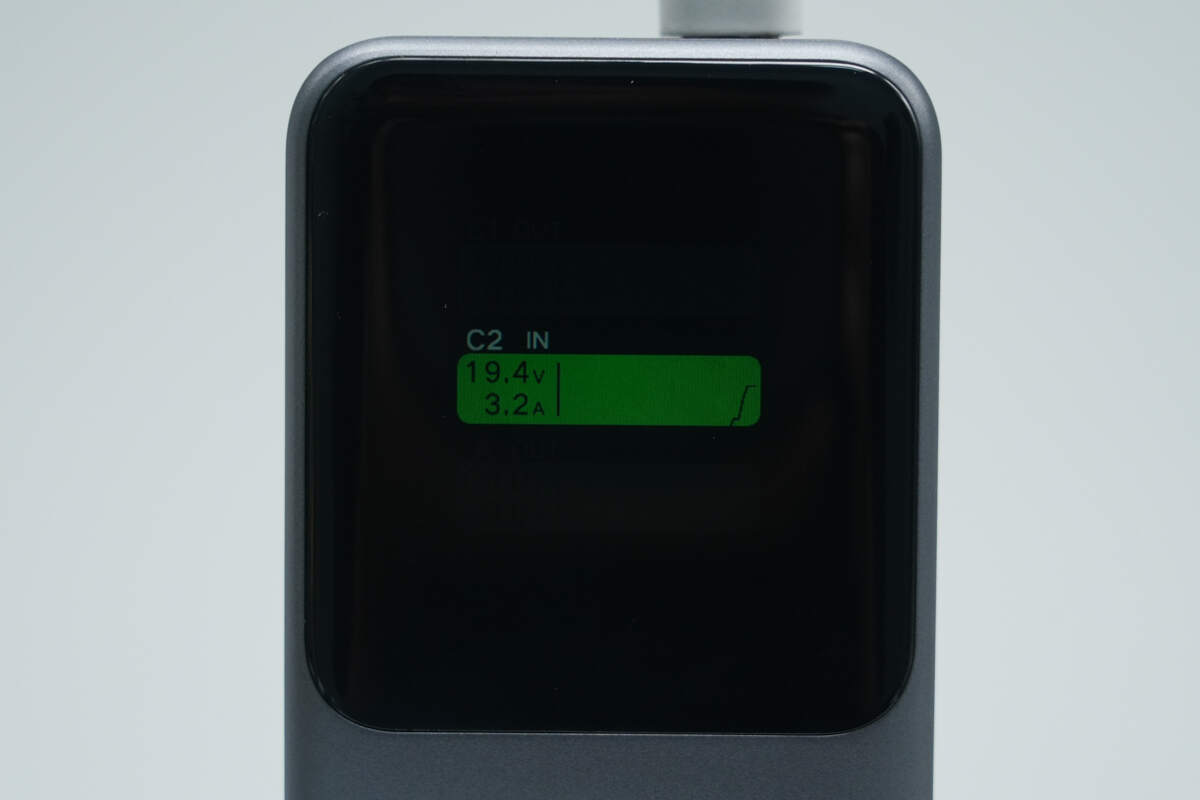

屏幕显示输入电压和输入电流。

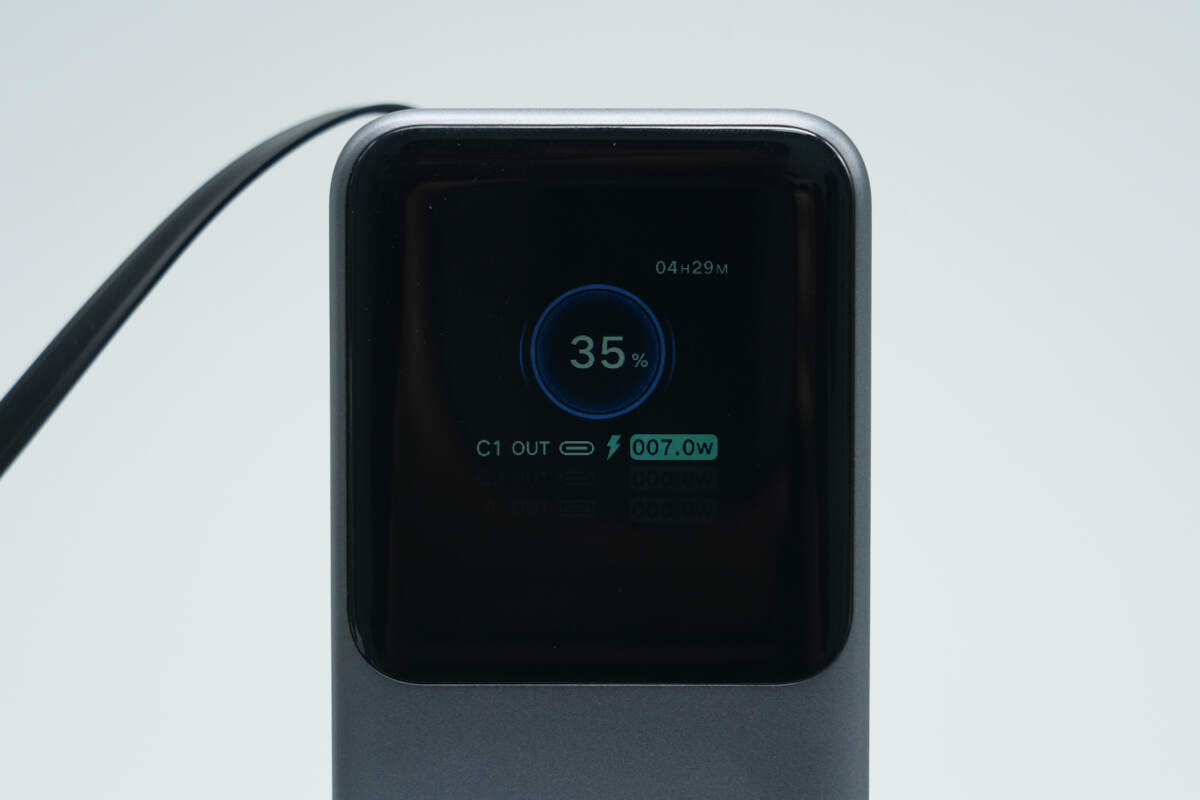

在自带线接口接入手机，显示放电剩余时间，电量百分比，连接接口和放电输出功率。

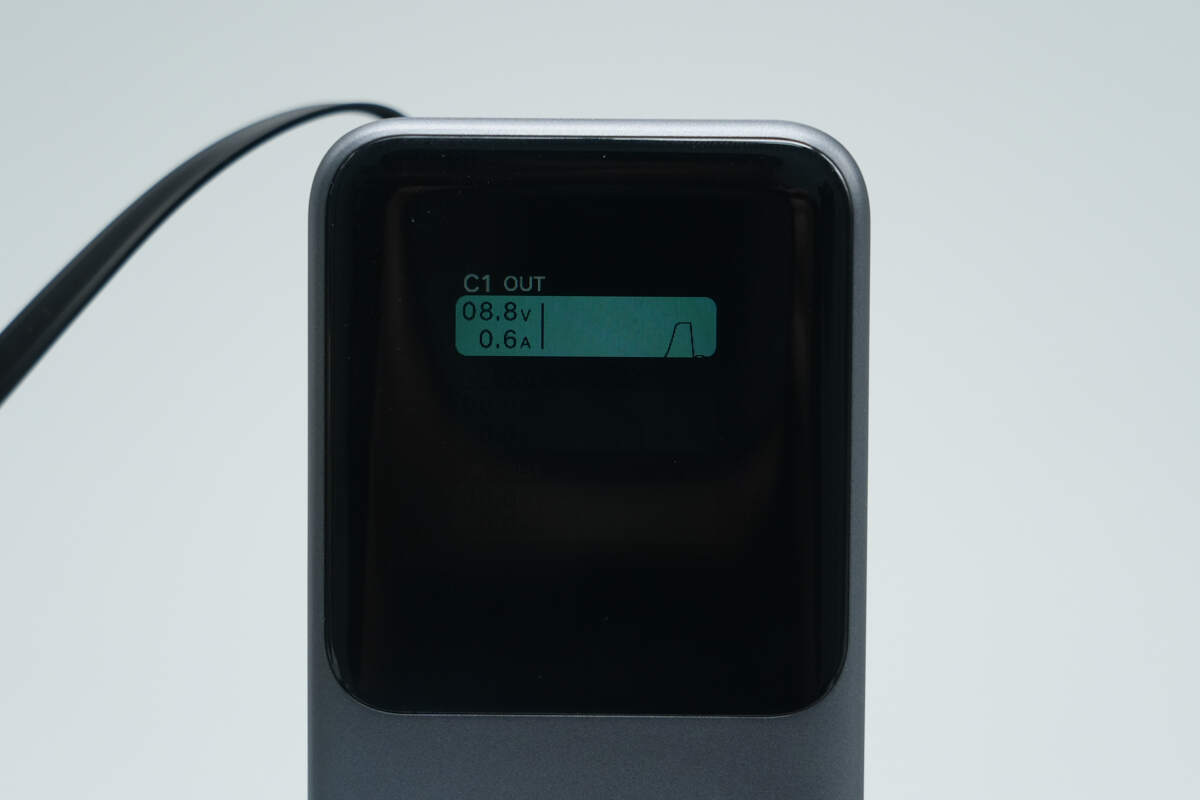

屏幕显示输出电压和输出电流。

绿联165W大功率拉拉线移动电源拆解

看完了绿联这款拉拉线移动电源的外观展示，下面就进行拆解，一起看看内部的设计和用料。

首先沿壳体接缝撬开移动电源后盖。

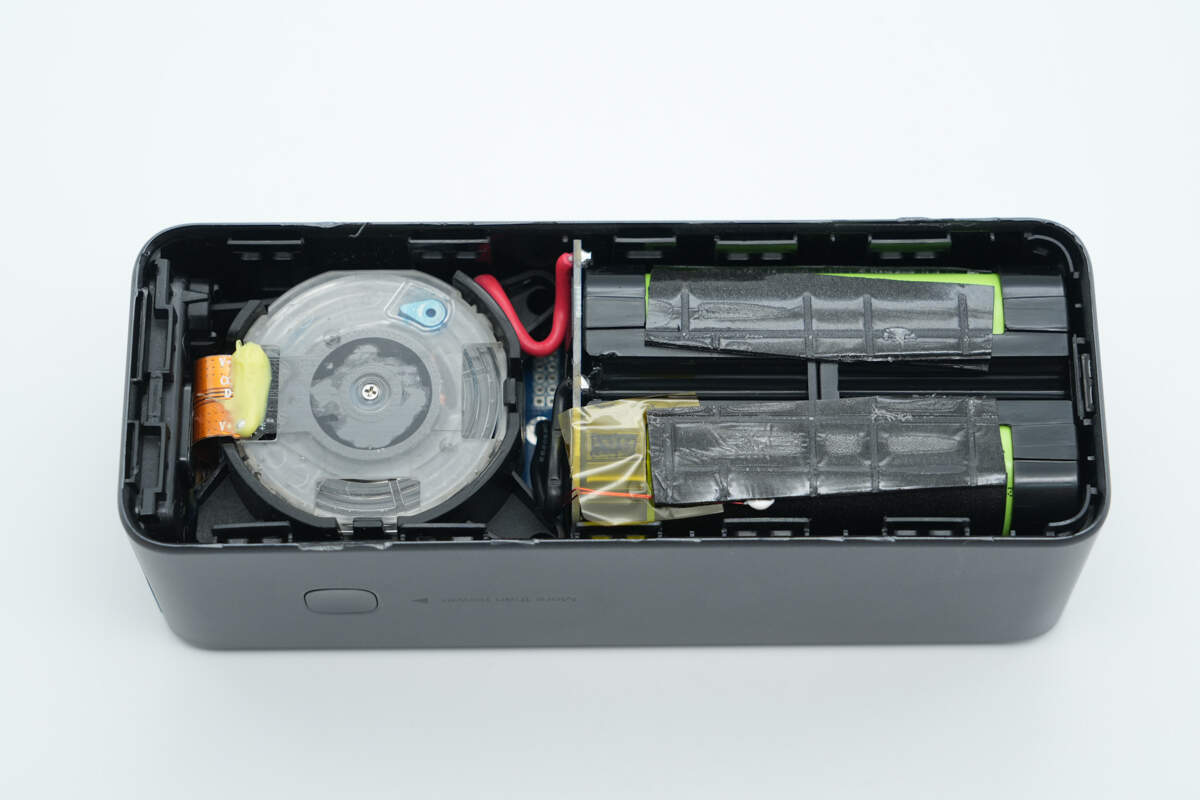

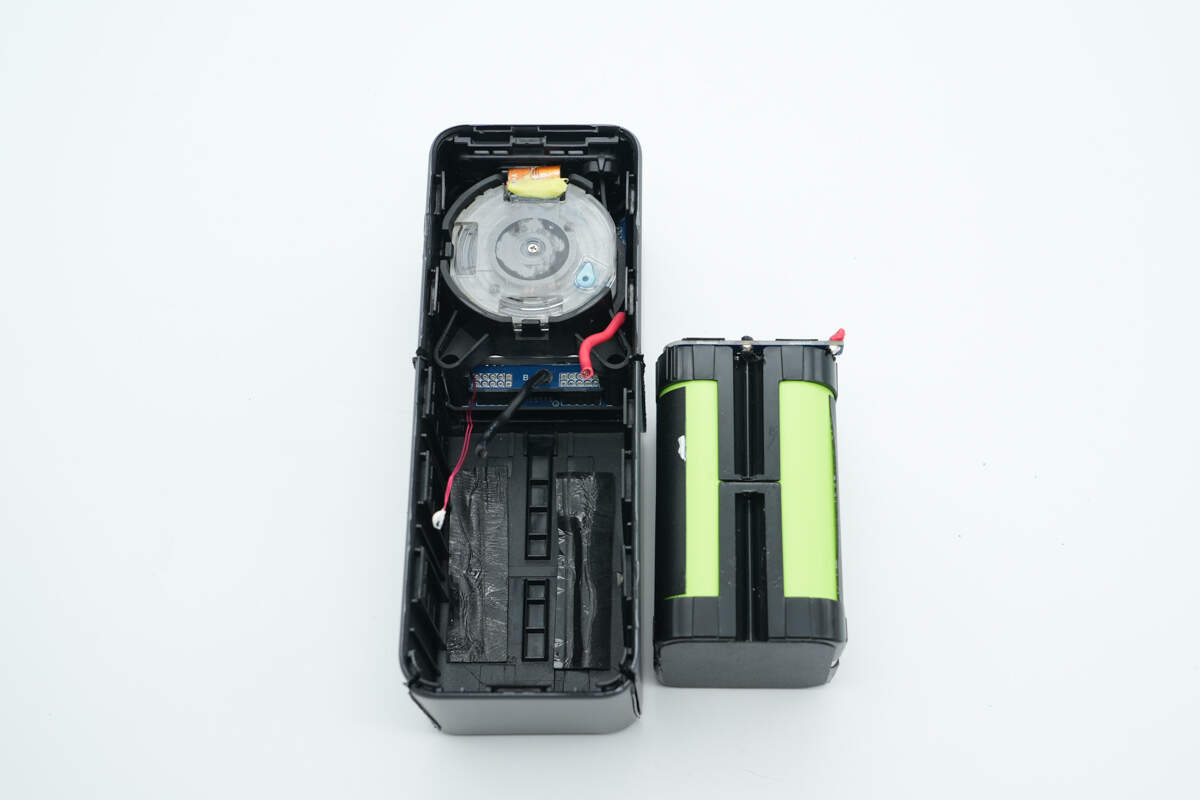

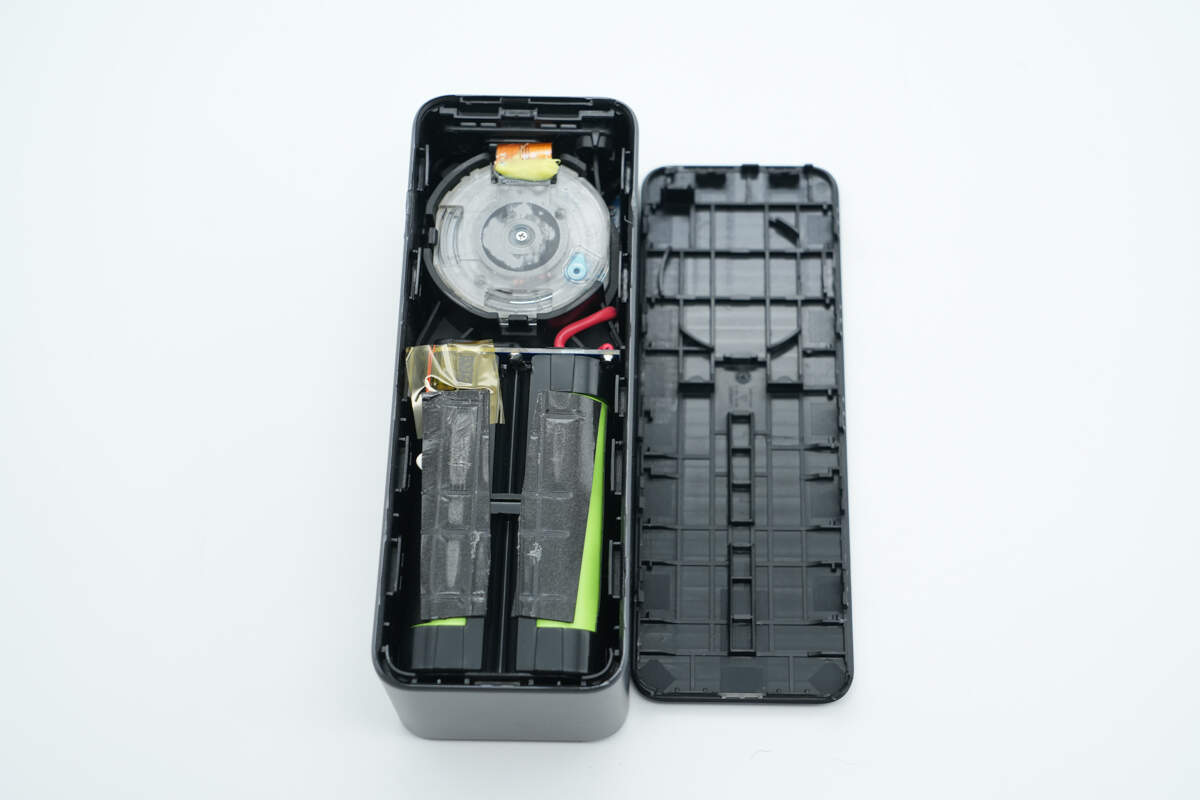

壳体内部设有移动电源机芯和电池组。

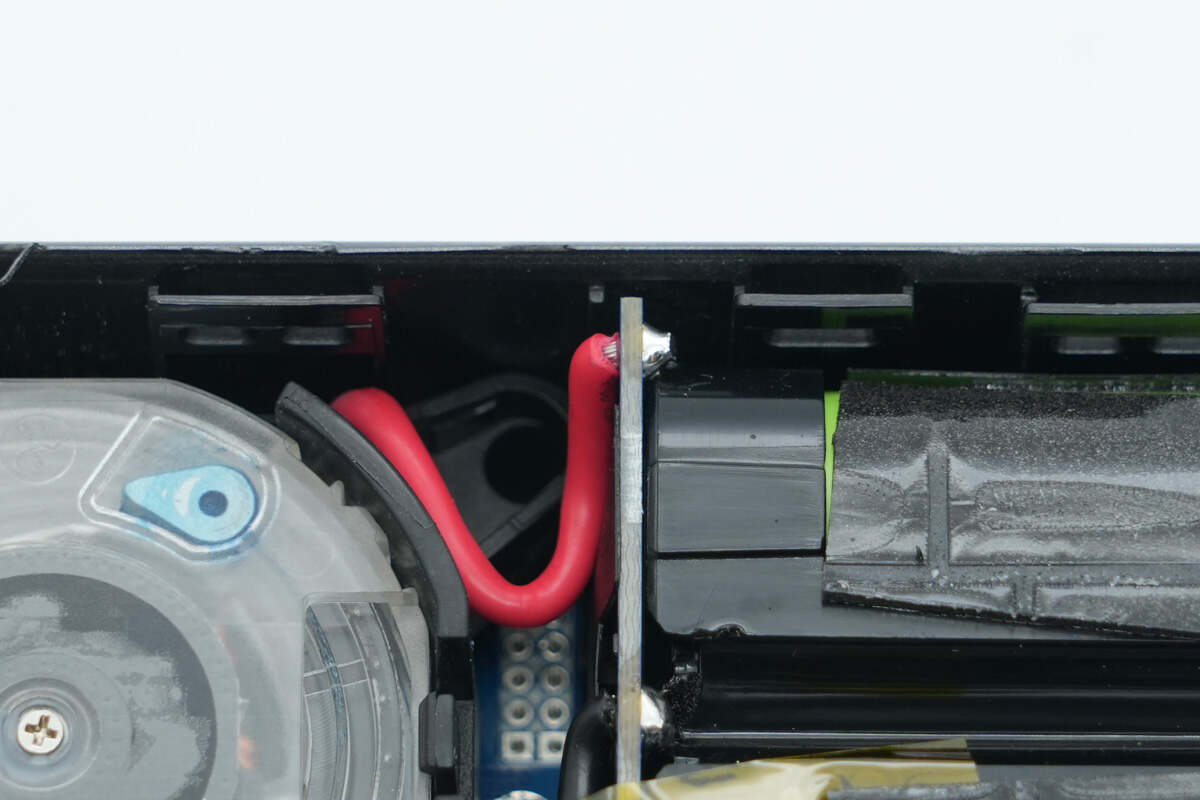

电池组正负极通过导线焊接连接。

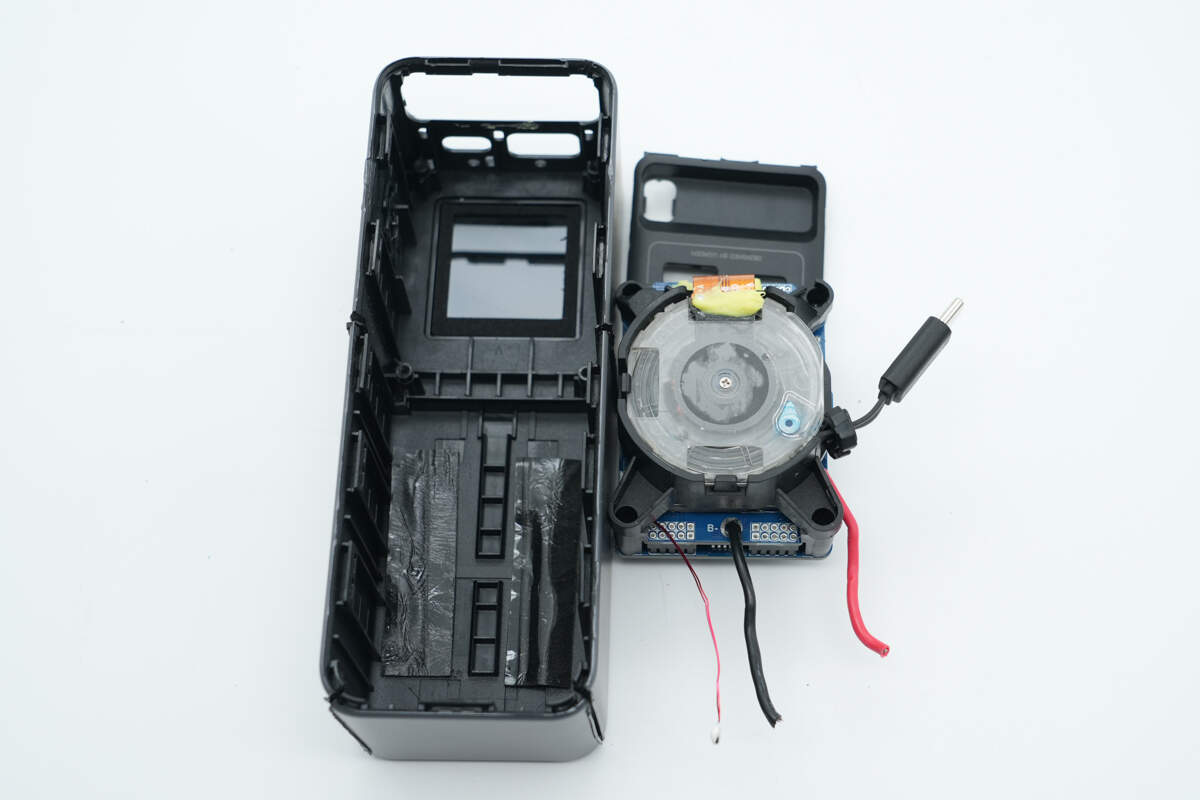

拉拉线模块设有透明盖板。

剪断连接导线，取出电池组，在电池组侧面设有热敏电阻检测温升。

电芯通过绝缘框架固定。

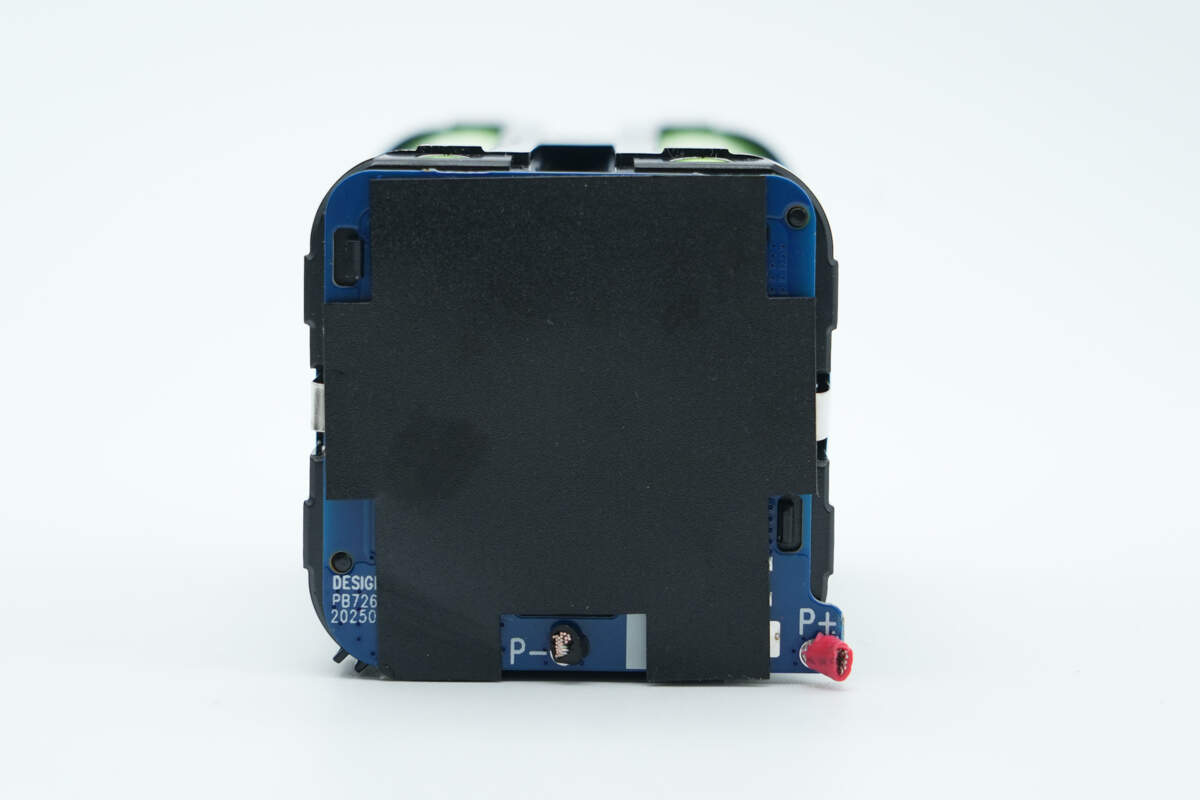

电池组保护板粘贴麦拉片绝缘。

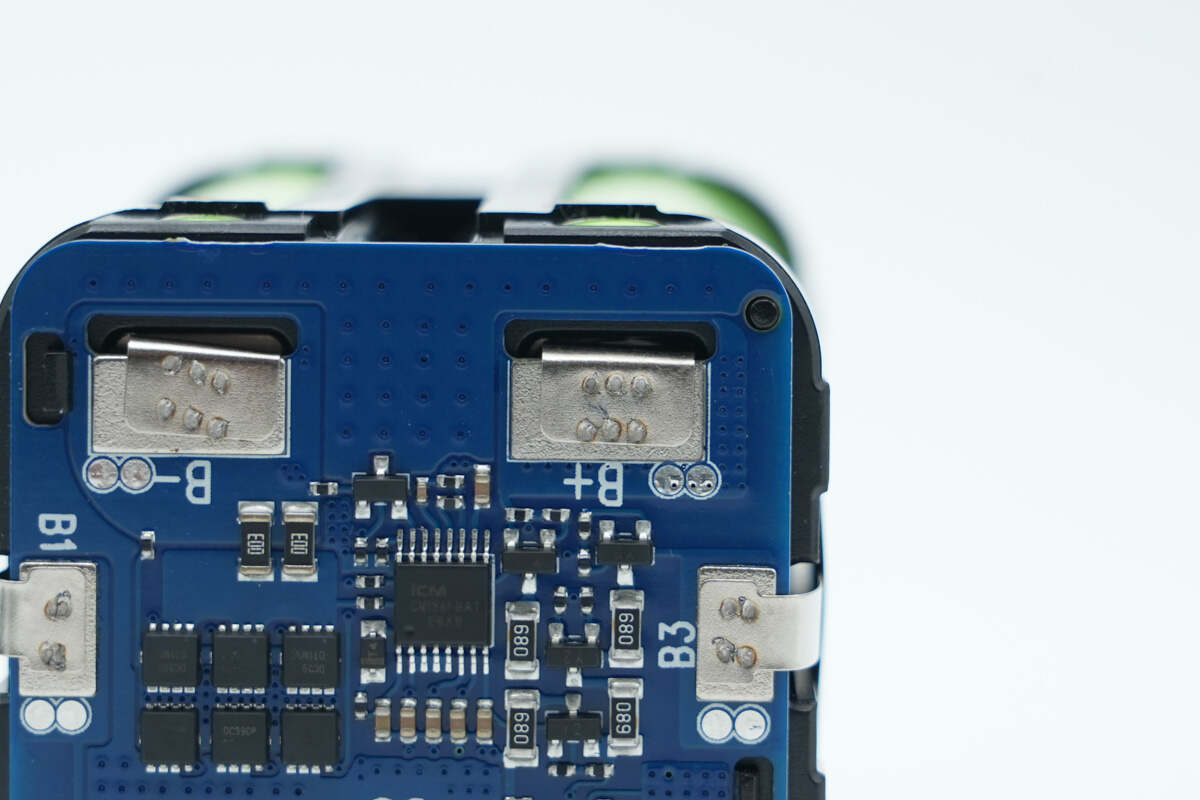

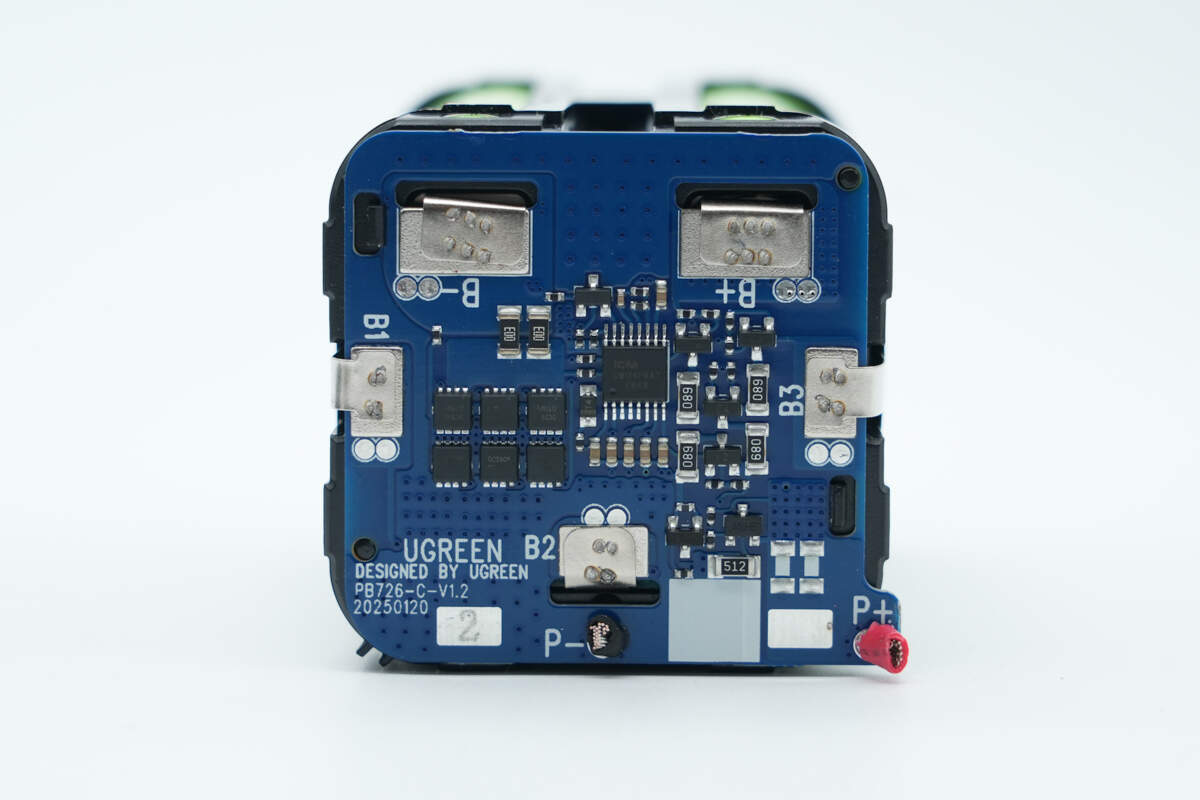

保护板设有电池保护芯片，电池保护管和均衡电路。

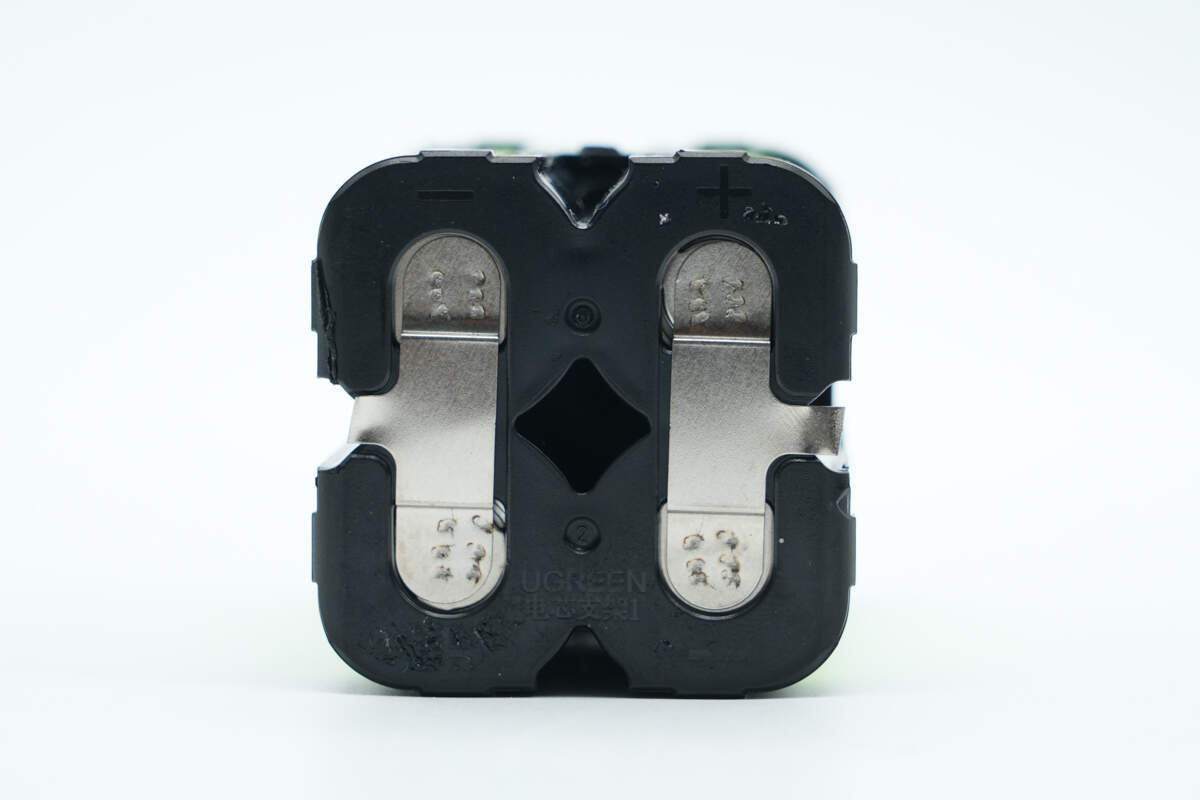

镍带通过点焊连接。

电池组另一侧也通过镍带点焊连接。

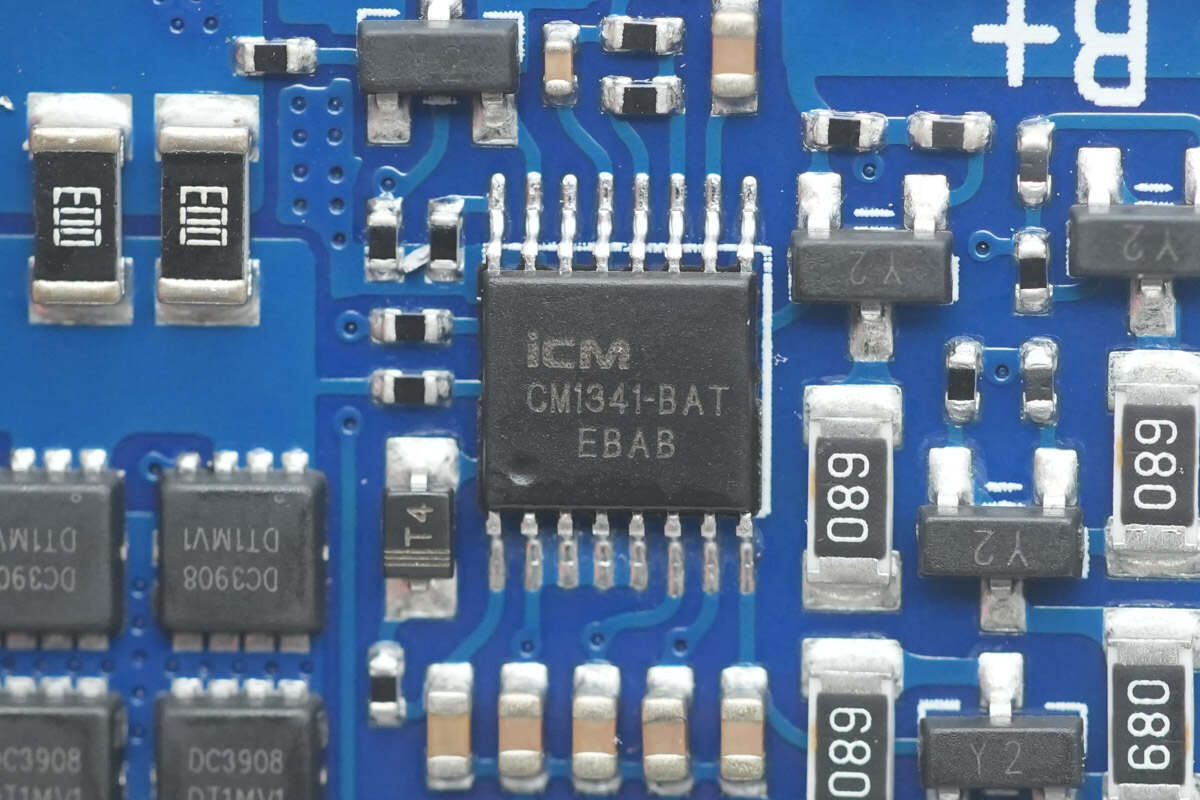

电池保护芯片来自iCM创芯微，型号CM1341-BAT，这是一款专用于4串锂离子/磷酸铁锂电池的保护芯片，内置有高精度电压检测电路和电流检测电路。通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、均衡、断线、低压禁充、放电过电流、短路、充电过电流和过温保护等功能，放电过流保护延时外置电容可调，其他保护延时内置。

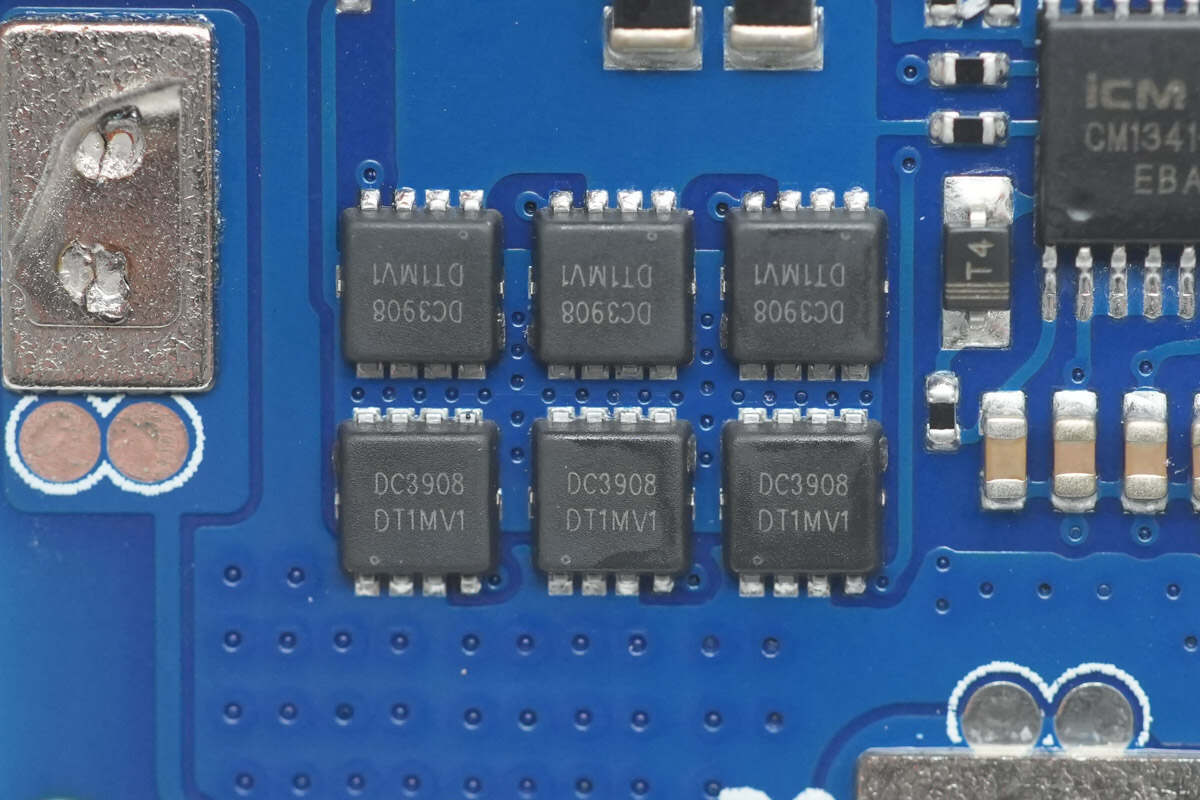

电池保护管来自博盛半导体，型号PDC3908Z，NMOS，耐压30V，导阻7.8mΩ，采用PPAK3*3封装。

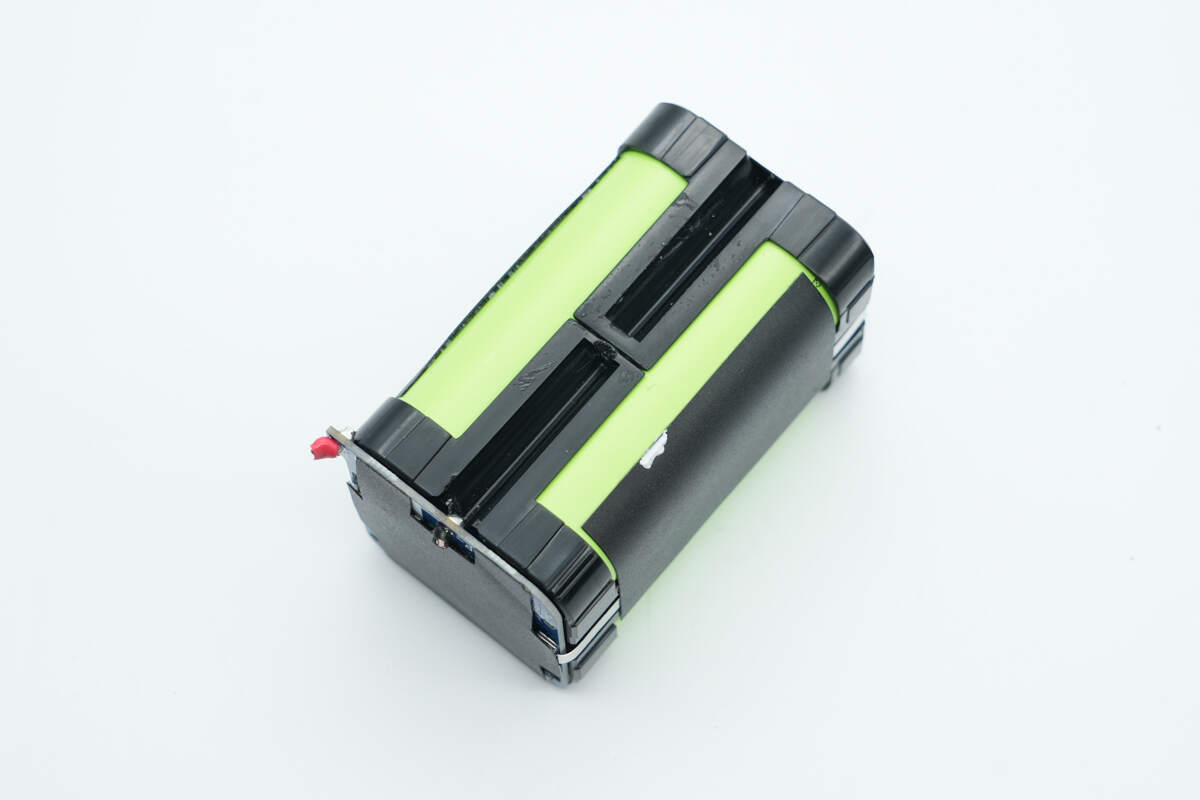

电池组内四节21700电芯一览。

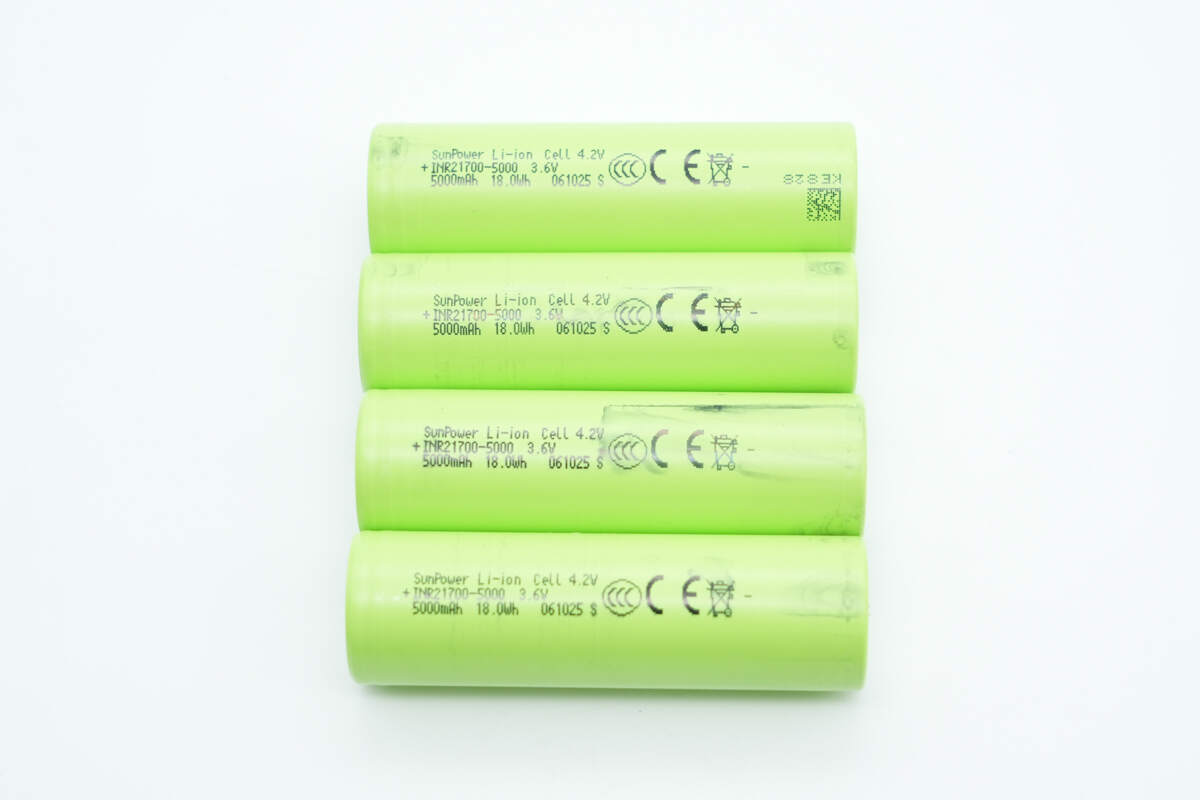

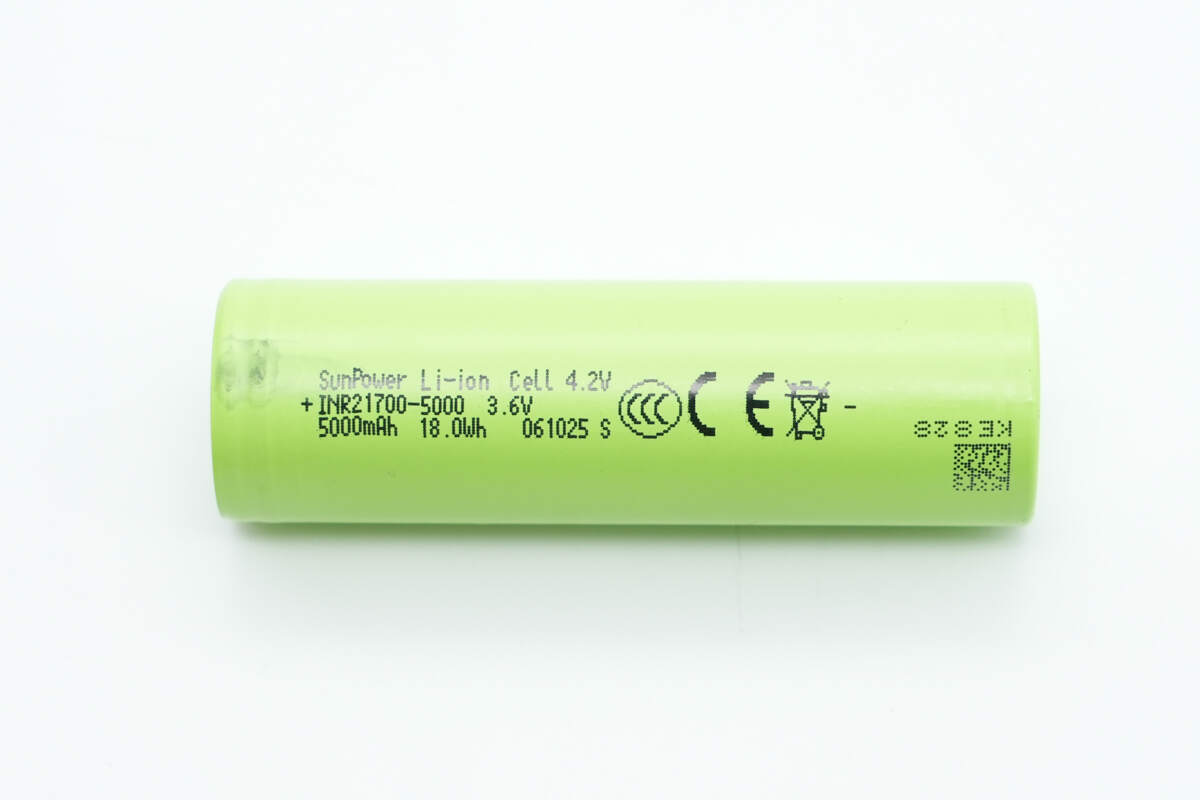

电芯喷码特写，型号为INR21700-5000，来自SunPower长虹三杰，标称电压3.6V，标称容量5000mAh，能量18Wh，充电限制电压4.2V，已通过CCC和CE认证。

拧下固定螺丝，从壳体中取出机芯。

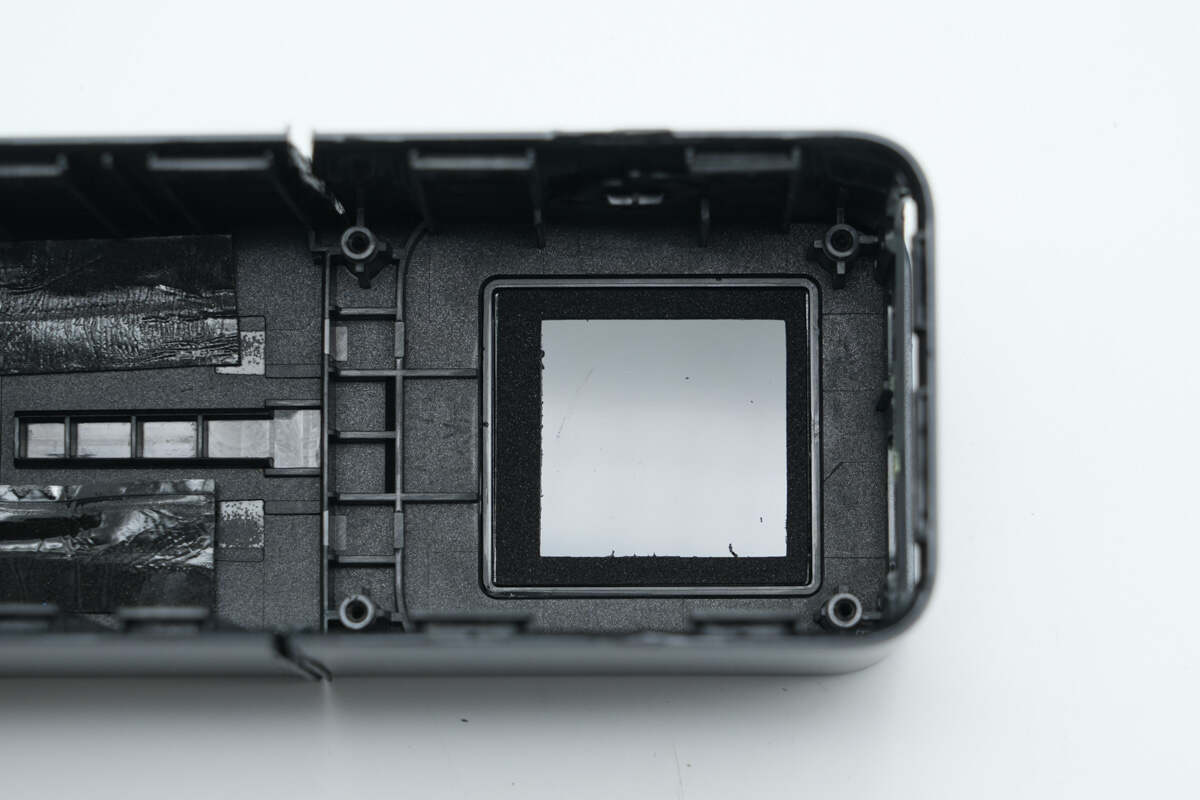

显示屏幕边缘粘贴密封泡棉防尘。

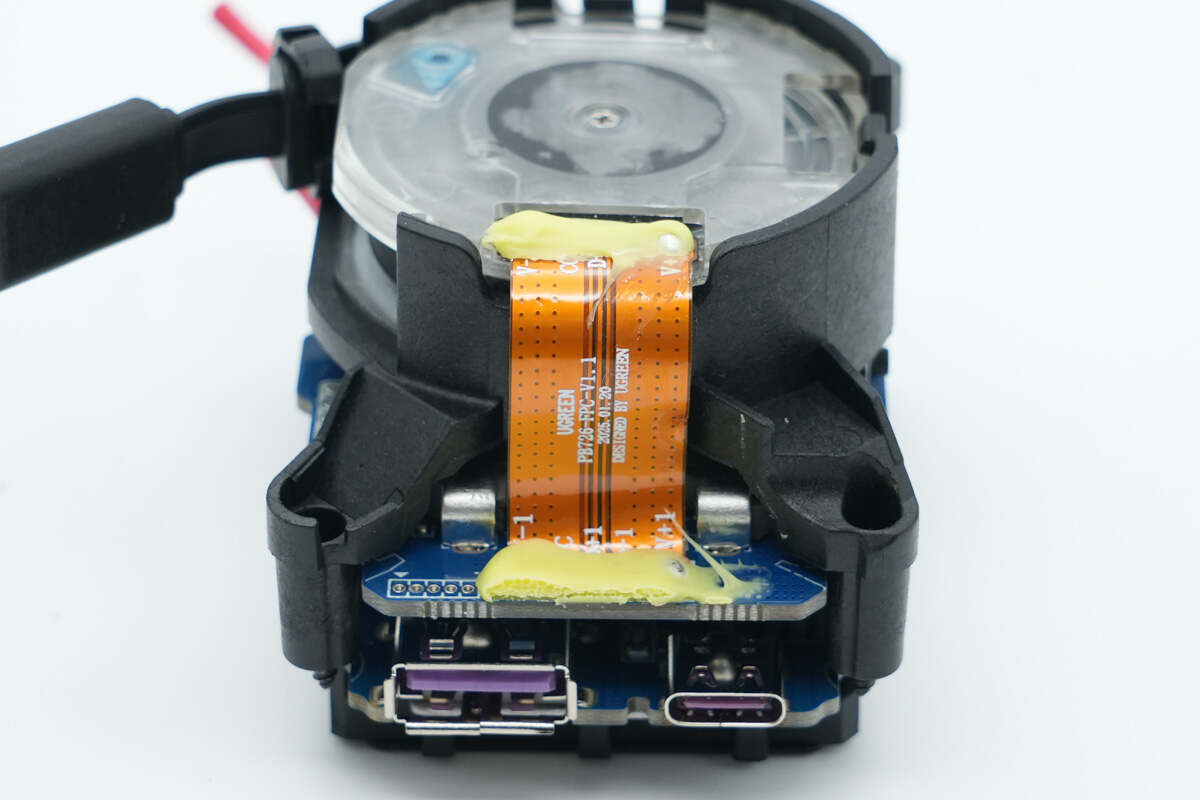

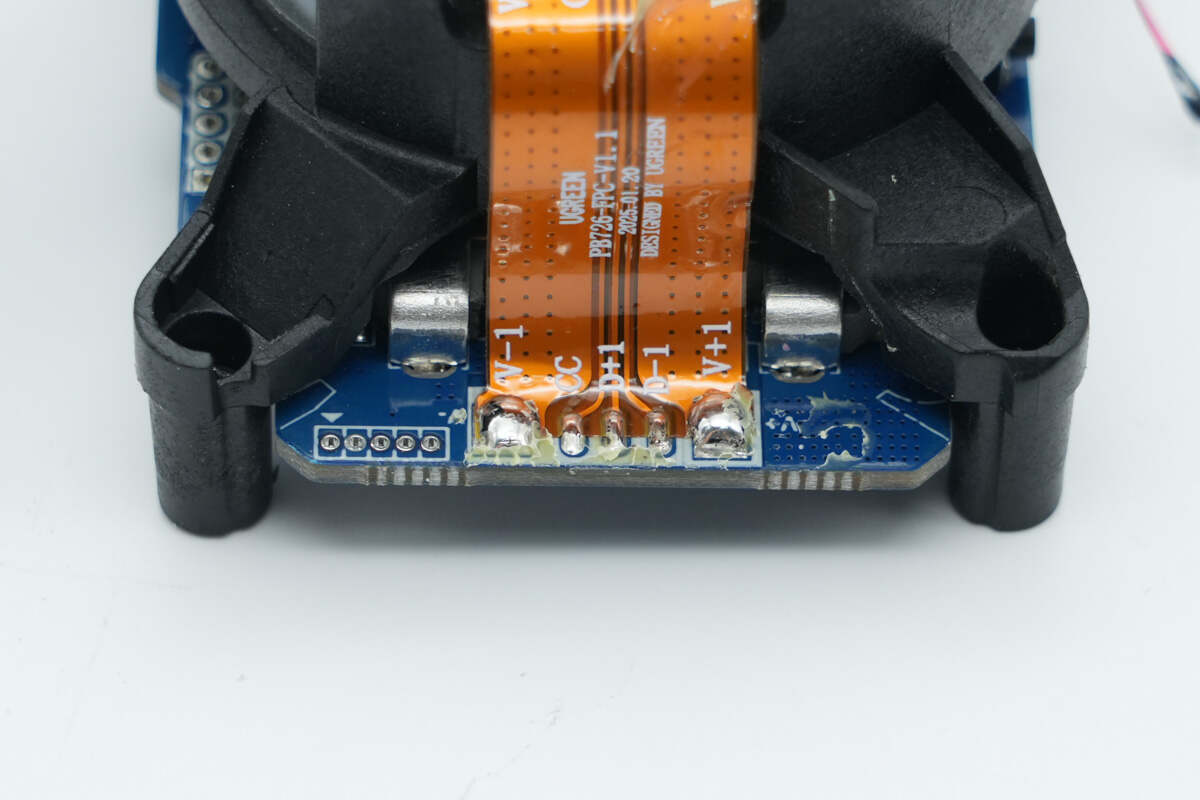

PCBA模块与拉拉线模块通过FPC排线连接，焊点涂胶加固绝缘。

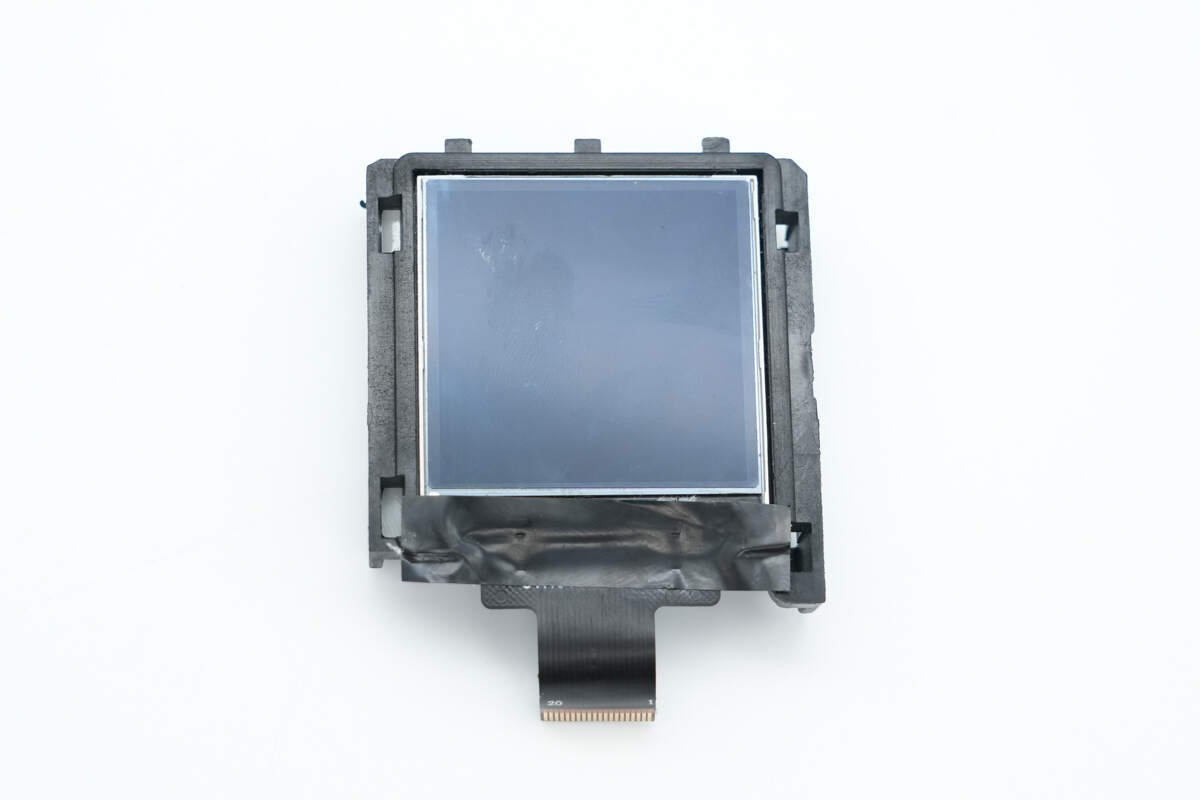

机芯一面设有液晶屏幕，通过卡扣固定。

另一面设有拉拉线模块。

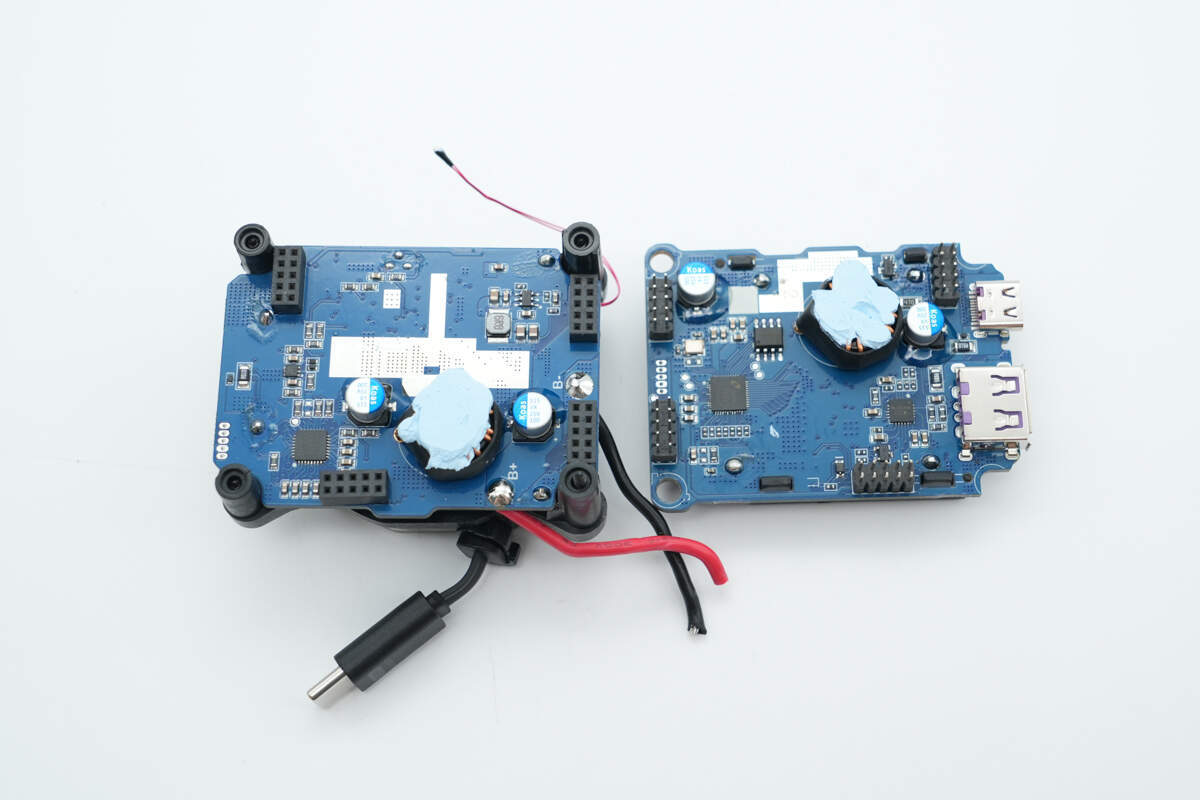

PCBA模块之间通过排针连接，并设有导热垫加强散热。

拉拉线模块通过排线焊接连接。

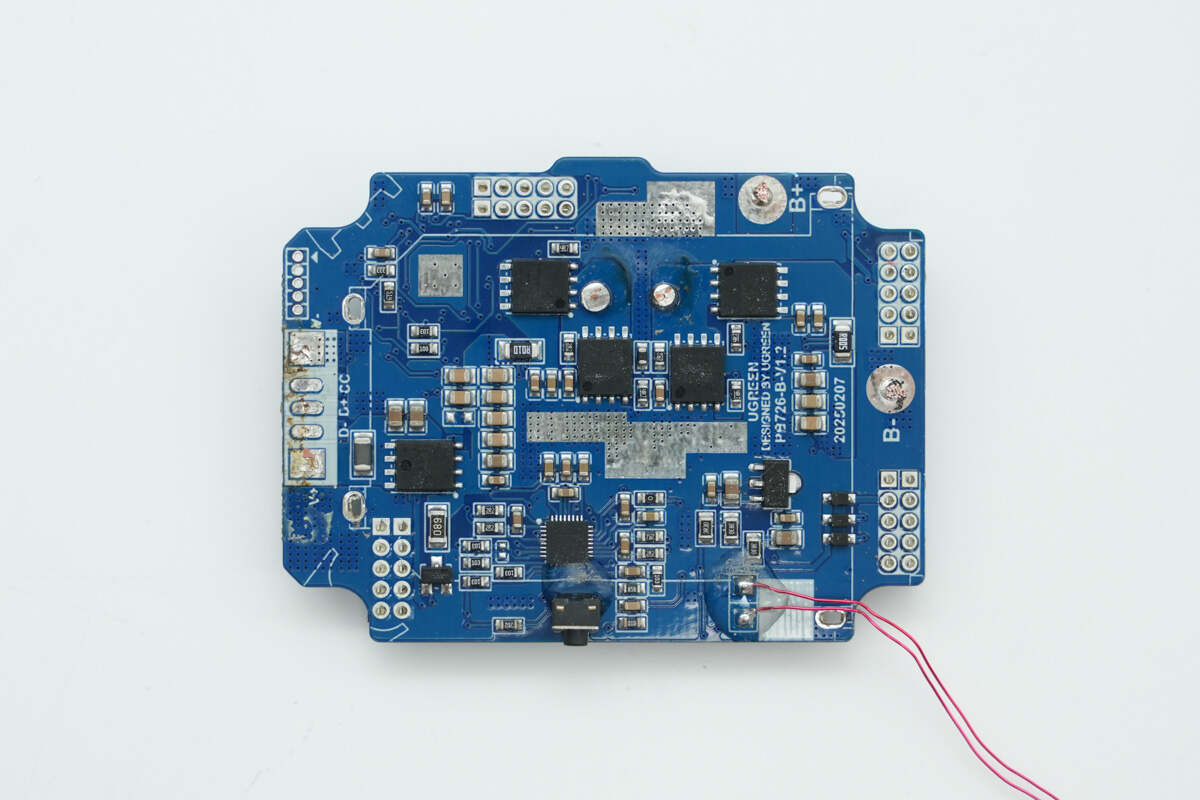

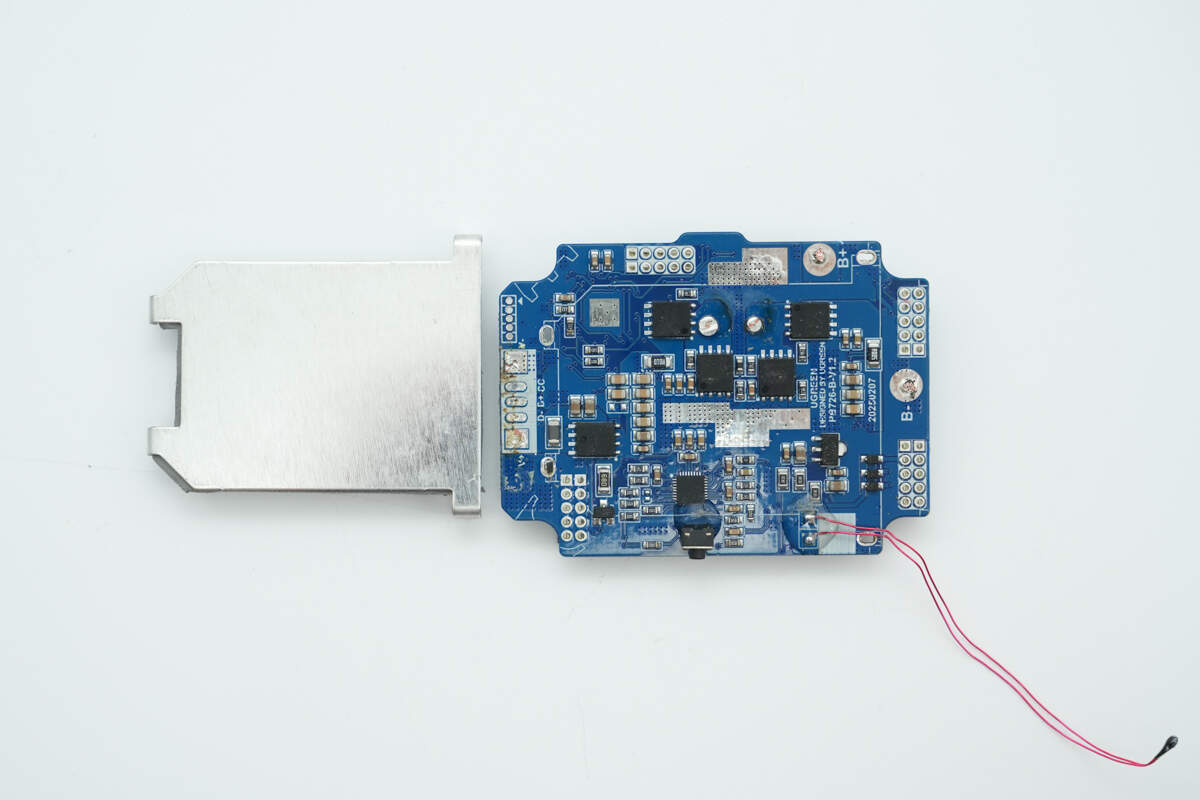

焊接拆下拉拉线模块，散热片和连接导线，内部PCBA模块一览。

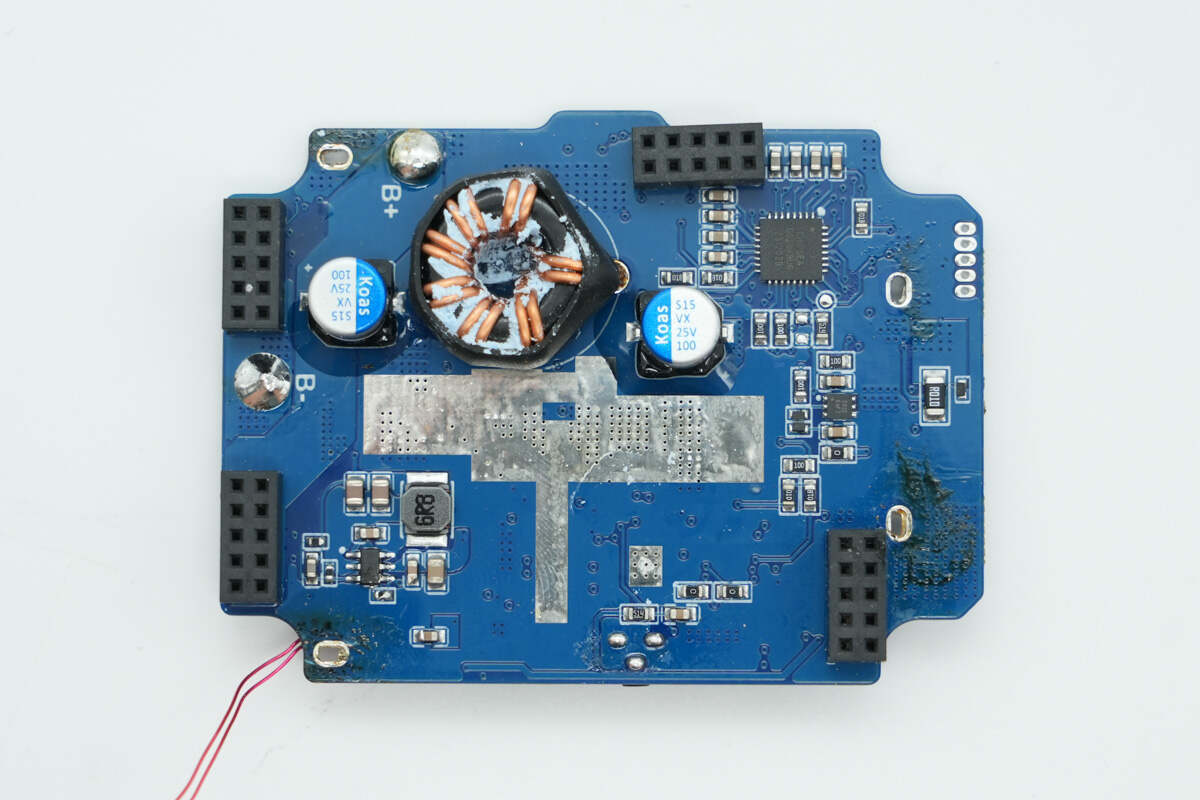

PCBA模块外侧设有同步升降压开关管，同步升降压控制器和VBUS开关管，稳压芯片和热敏电阻。

另一面焊接连接插座，滤波电容，磁环电感和协议芯片。

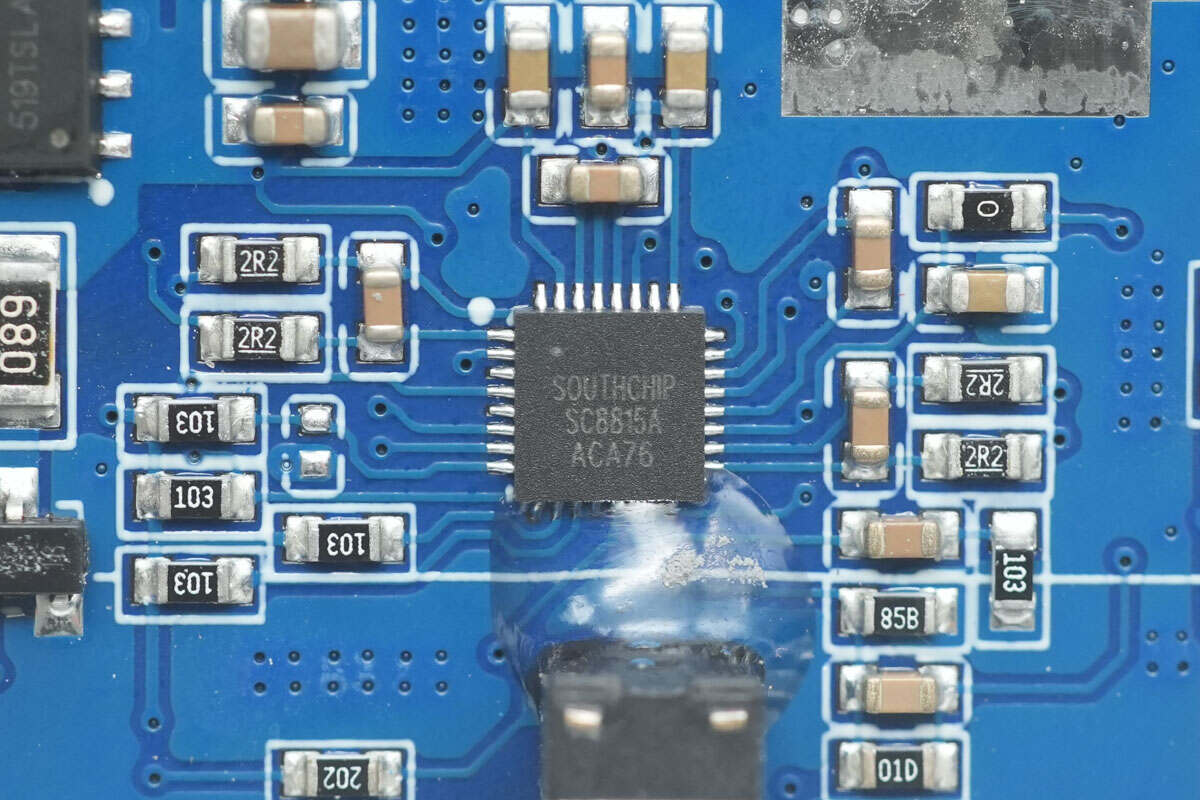

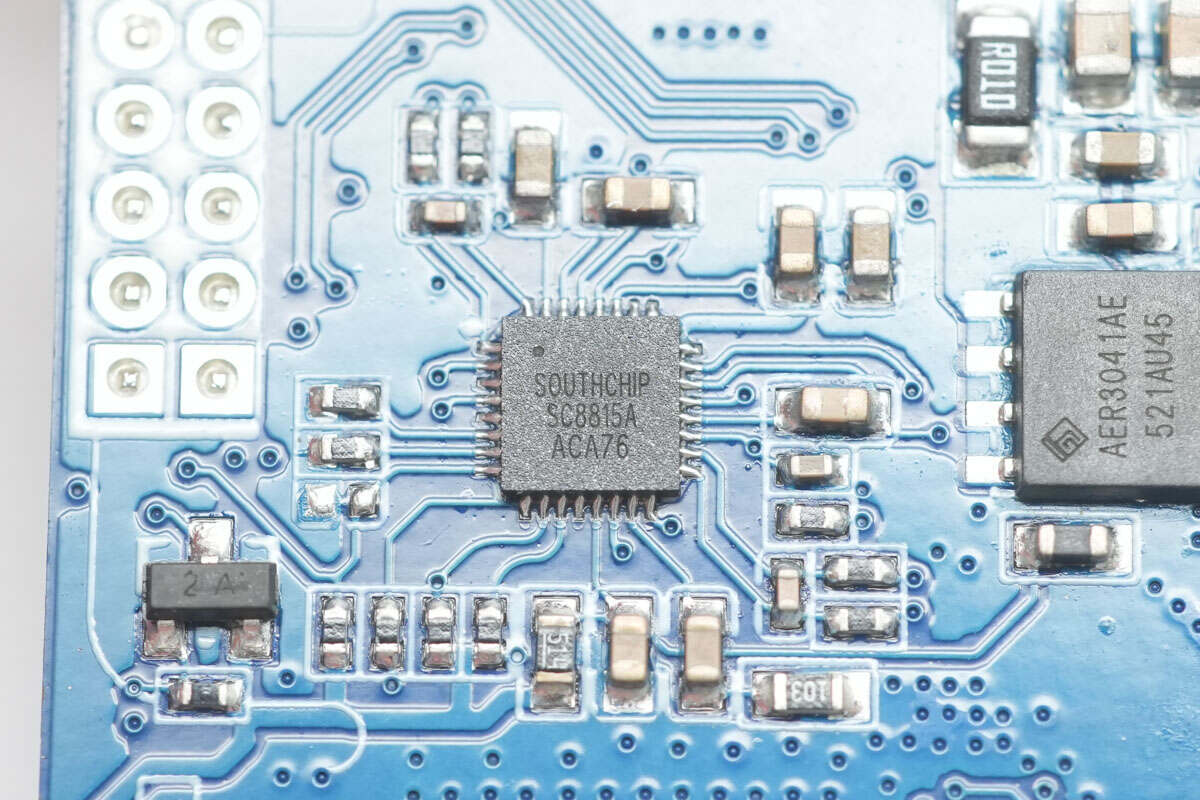

用于USB-C接口的同步升降压控制器来自南芯科技，型号SC8815A，是一颗高效双向同步升降压控制器，支持1-6节电池充电，具备I2C接口，芯片支持完整的锂电池充电管理，其中电池充电电流和电压，反向放电输出电压，输入输出电流限制均可由I2C总线控制。

SC8815A内置10位ADC，具备充电状态指示，支持自动适配器插入和负载插入检测，具备欠压保护、过压保护和过流保护，并且支持短路保护和过热关断保护。芯片采用QFN32封装，适用于PD快充移动电源，USB-C集线器，工业电源应用。

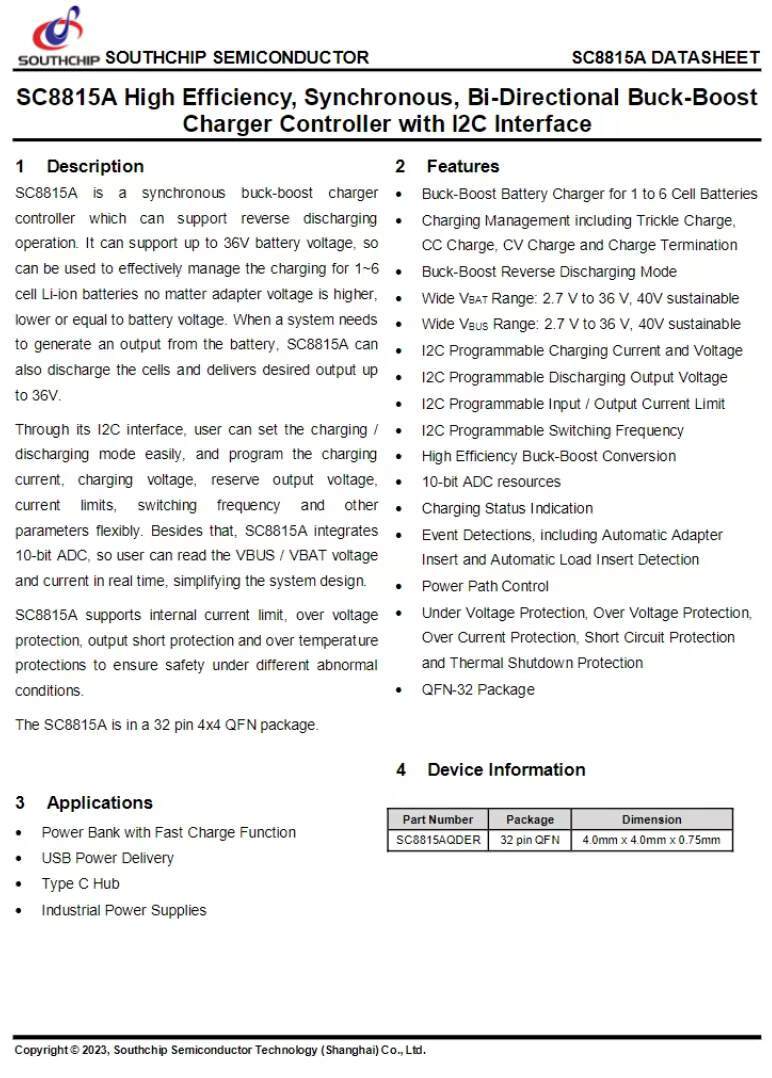

南芯科技 SC8815A 资料信息。

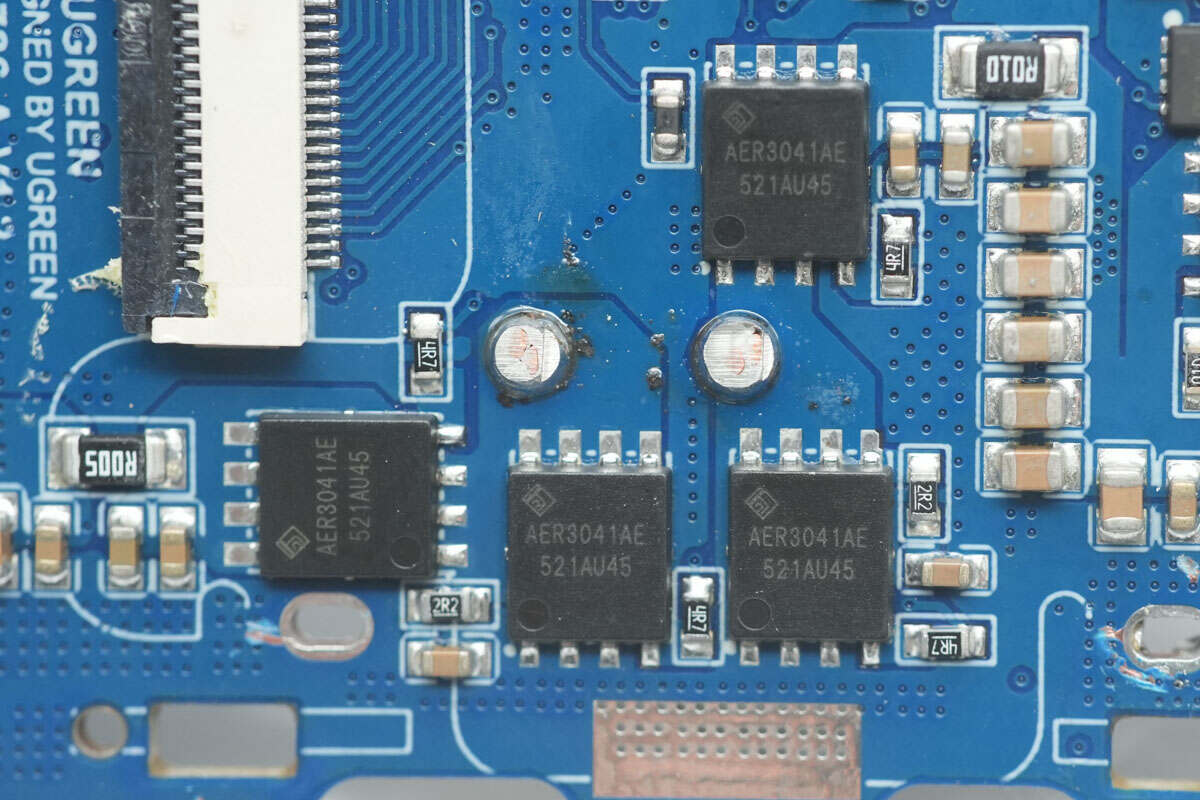

同步升降压开关管来自禾纳半导体，型号AER3041AE，NMOS，耐压30V，导阻3.2mΩ，采用PDFN5060封装。

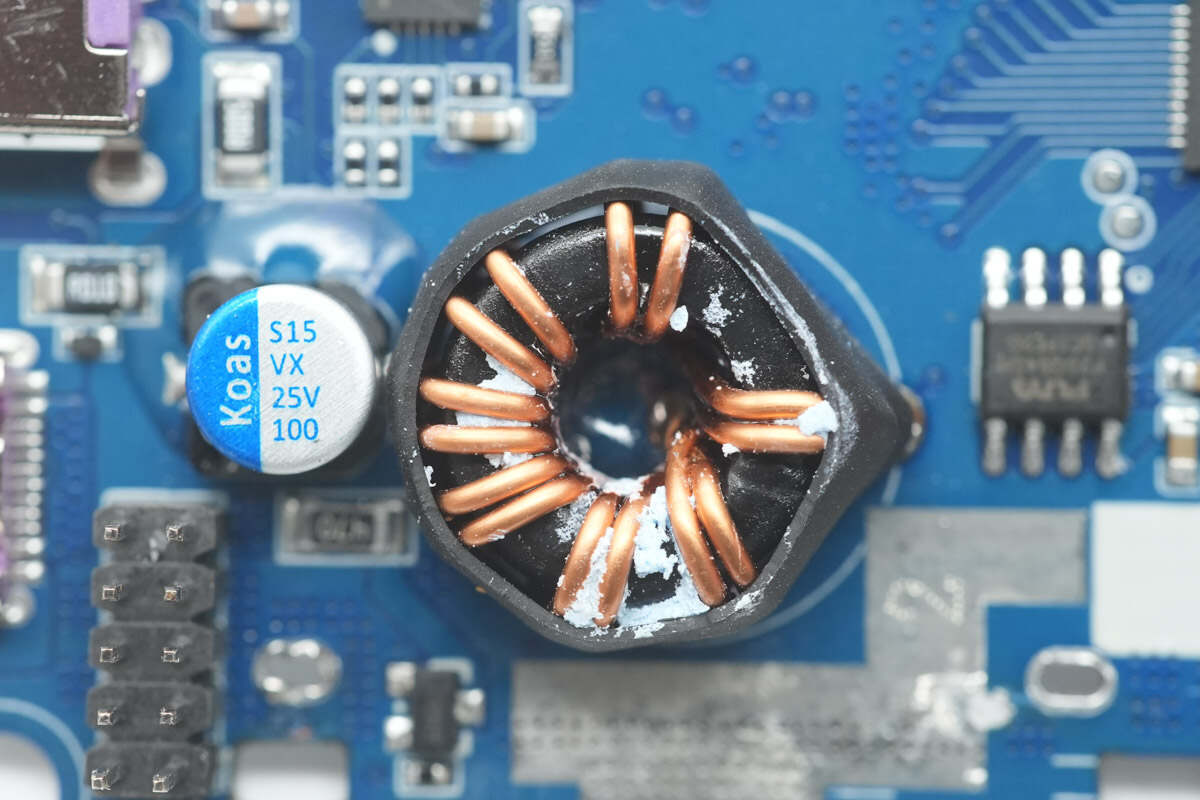

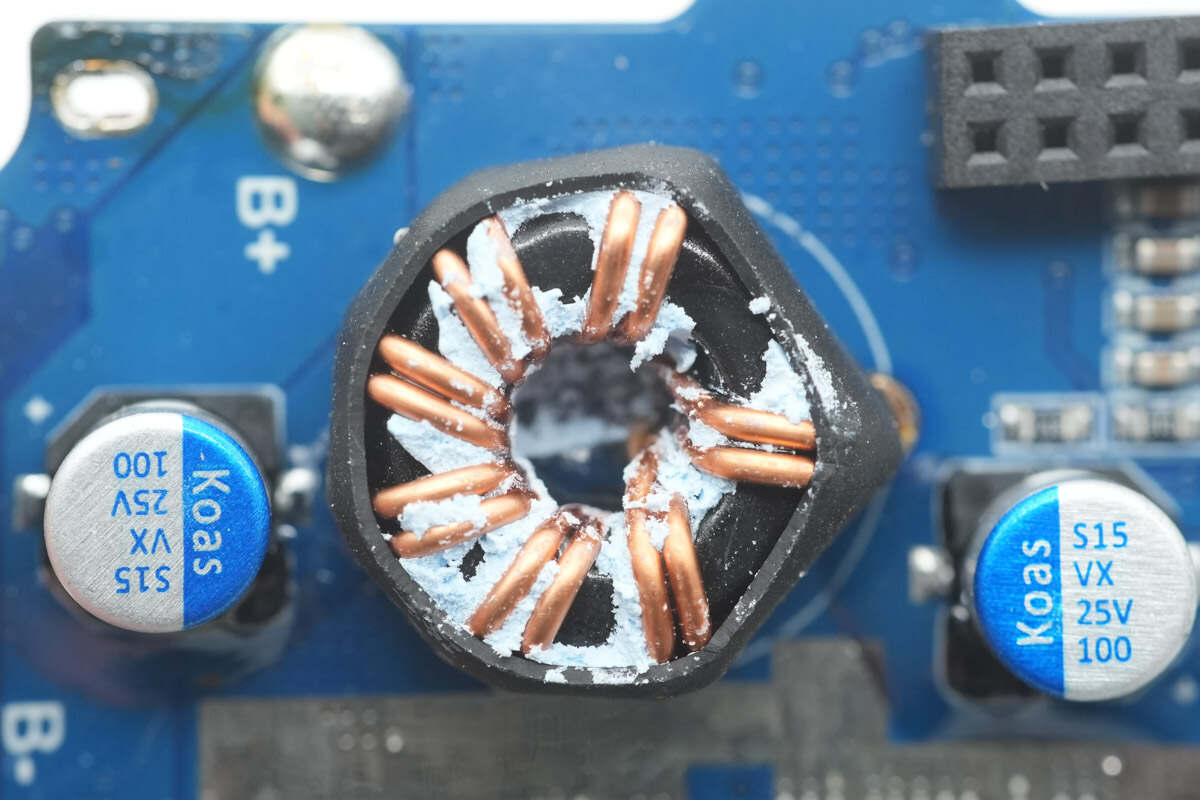

磁环电感采用双线并绕，外套热缩管绝缘。

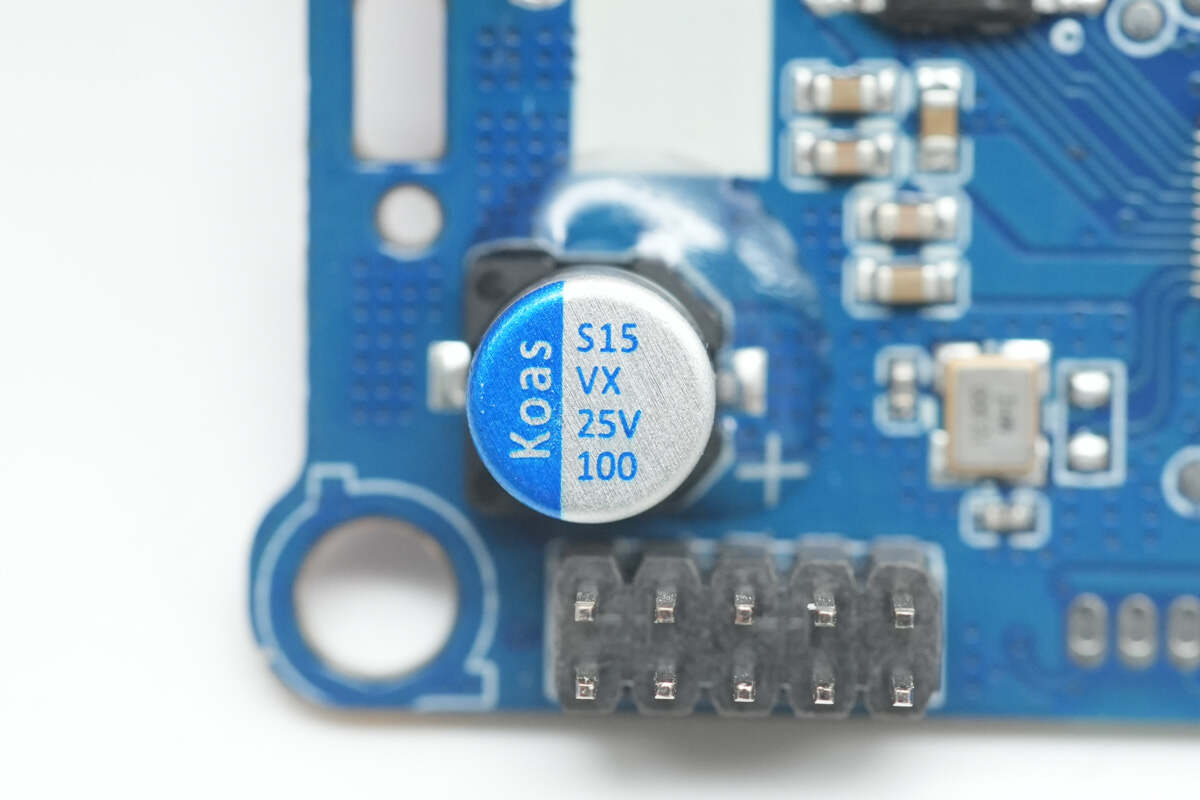

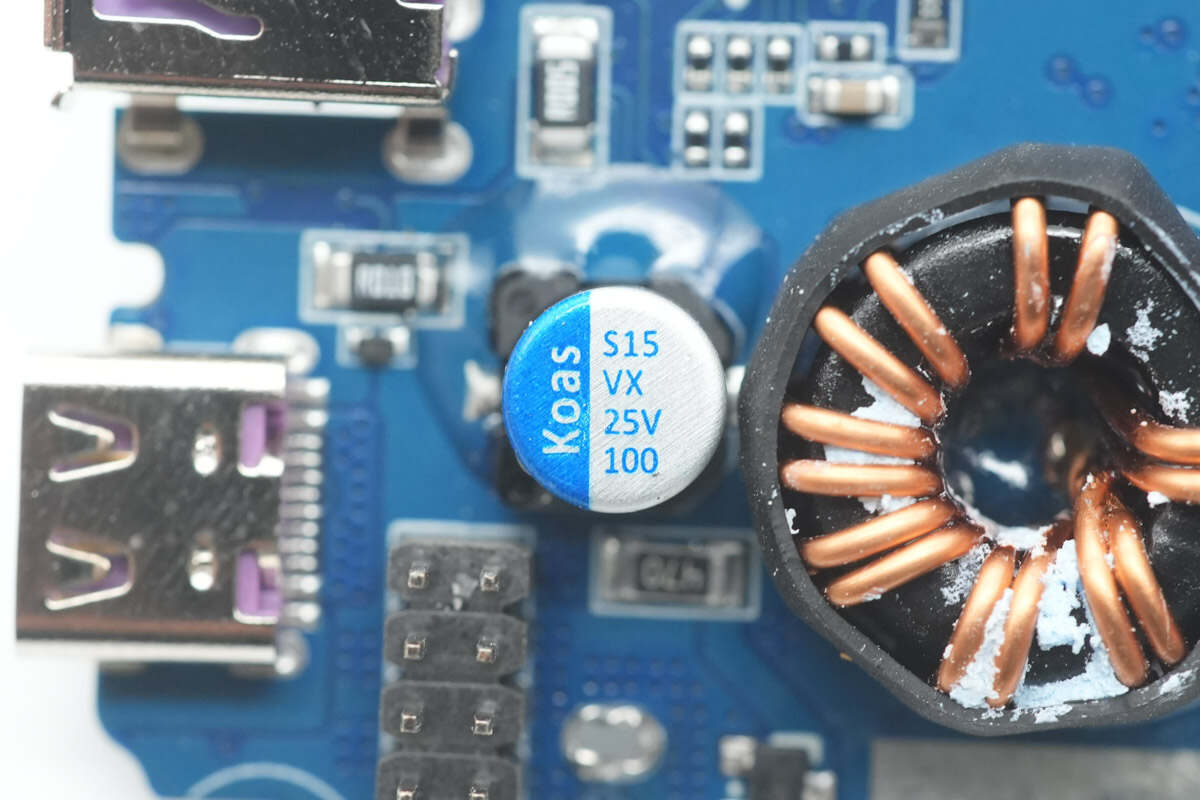

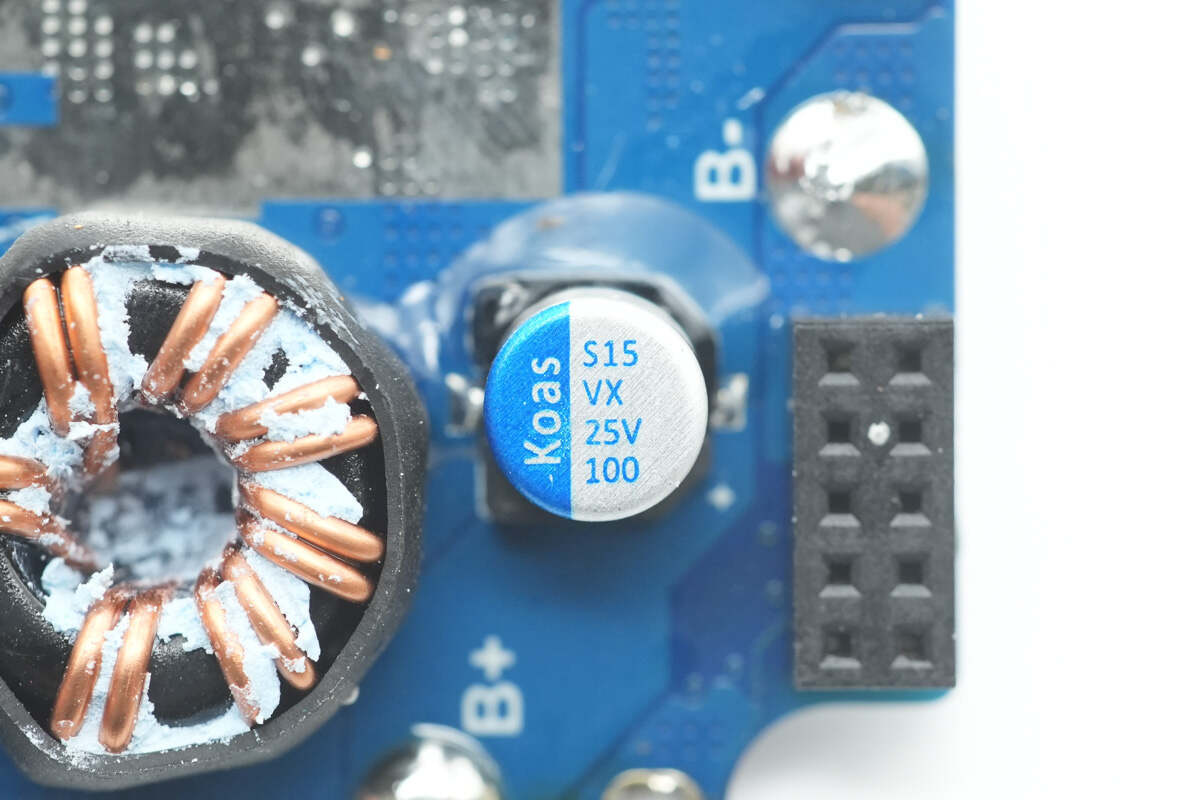

输入滤波电容来自东佳，为VX系列高分子导电性固态电容器，规格为25V100μF，电容底部打胶加固。

输出滤波电容规格相同。

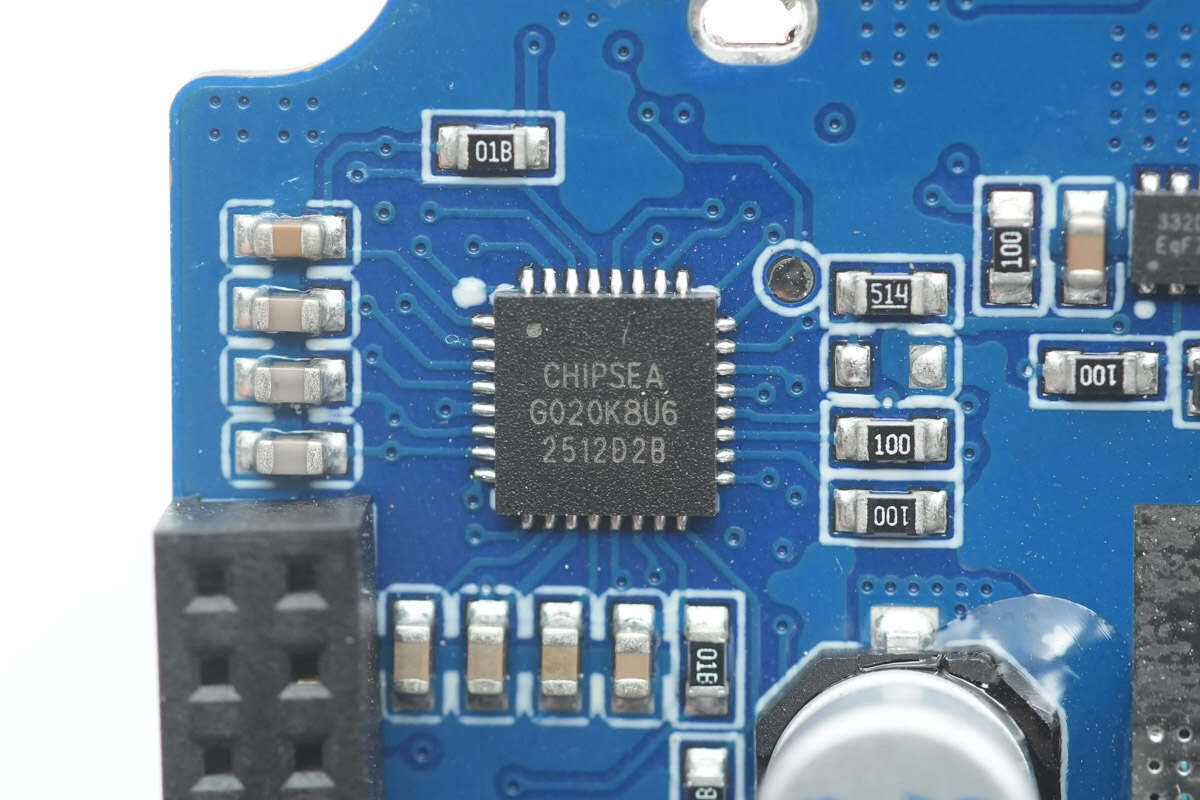

协议芯片来自芯海科技，型号CS32G020K8U6，这是芯海科技推出的支持USB-C和PD3.0的USB-C控制器，该芯片适用于PC电源适配器、手机快充充电器、大功率移动电源、车充、USB HUB等领域。

芯海CS32G020内置ARM M0内核，48MHz主频，内置64K程序存储器，4KB LDROM，8K SRAM，支持宽范围的工业控制应用和高性能处理场景，提供QFN24和QFN32封装。

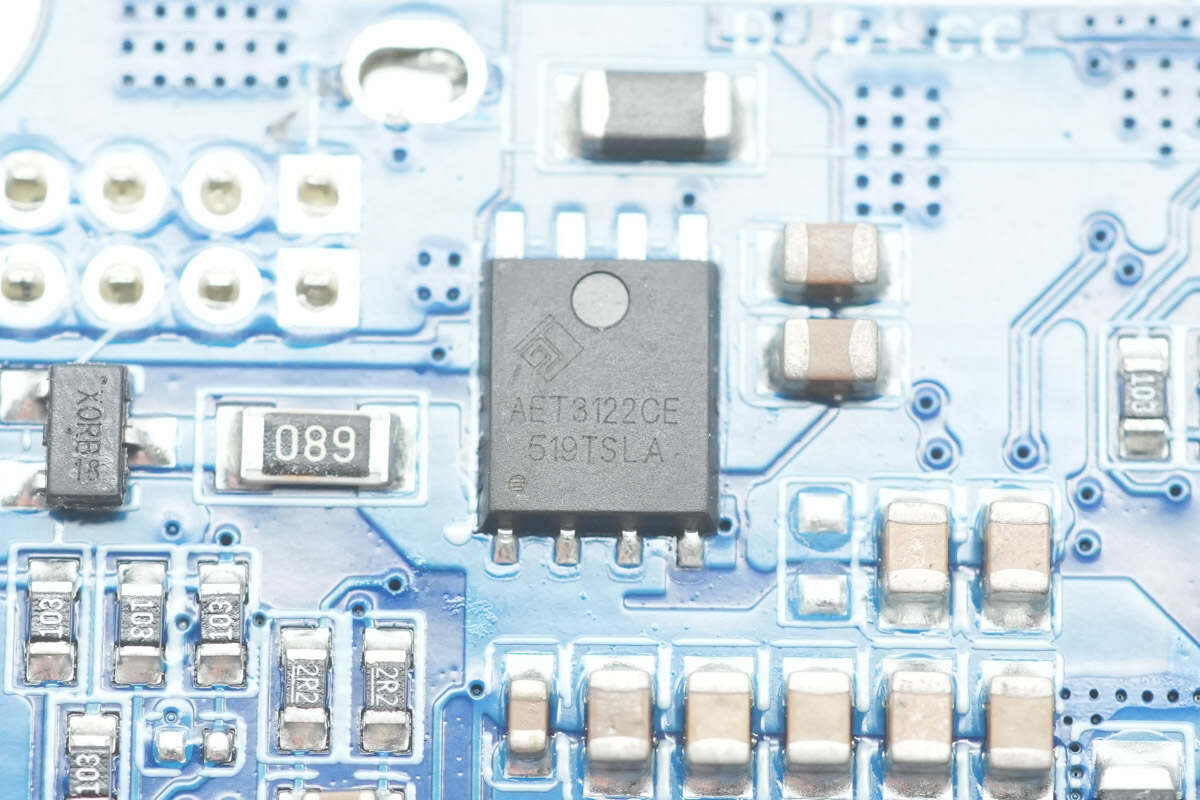

VBUS开关管来自禾纳半导体，型号AET3122CE，PMOS，耐压-30V，导阻8.5mΩ，采用PDFN5060封装。

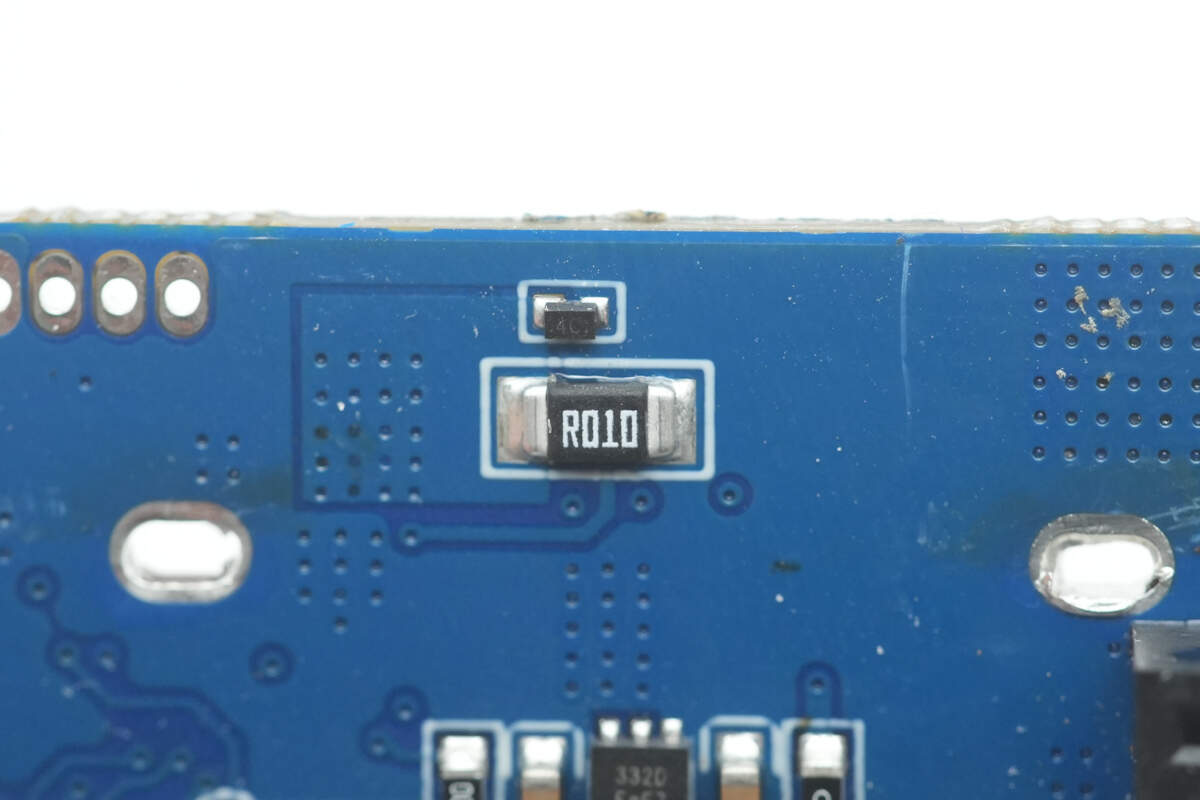

10mΩ取样电阻用于检测输出电流。

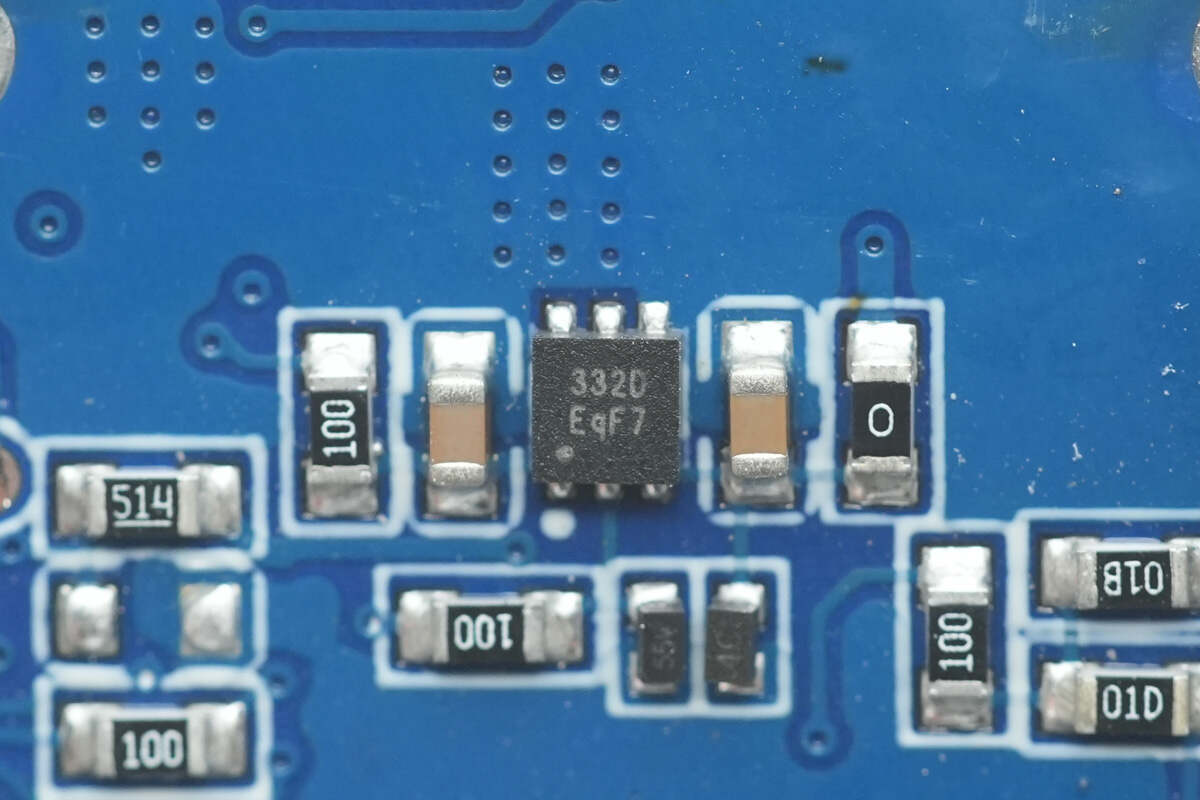

USB-C自带线E-Marker芯片丝印332D，实际型号HUSB332D，是慧能泰最新推出的一款USB Type-C电子标签芯片 (USB eMarker)，它同时支持 USB Type-C 规范 2.2，USB Power Delivery 规范 3.1， USB4 2.0规范和雷电3、4规范，支持USB PD3.1 EPR扩展功率范围。同时HUSB332D已经通过了USB-IF协会认证，TID号：9125。

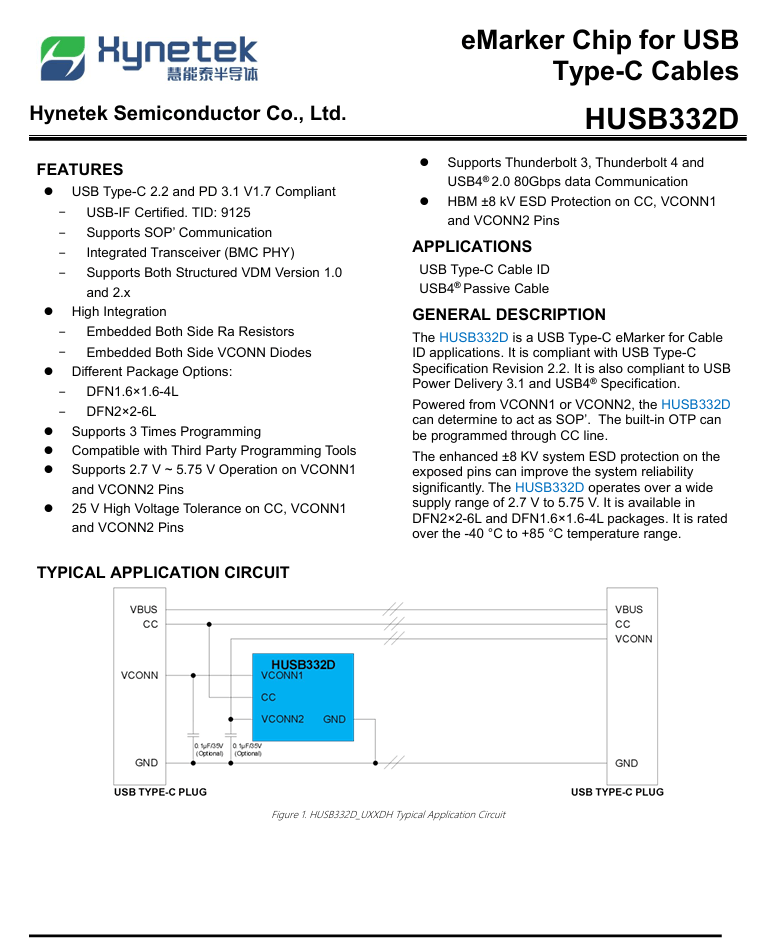

慧能泰HUSB332D资料信息。

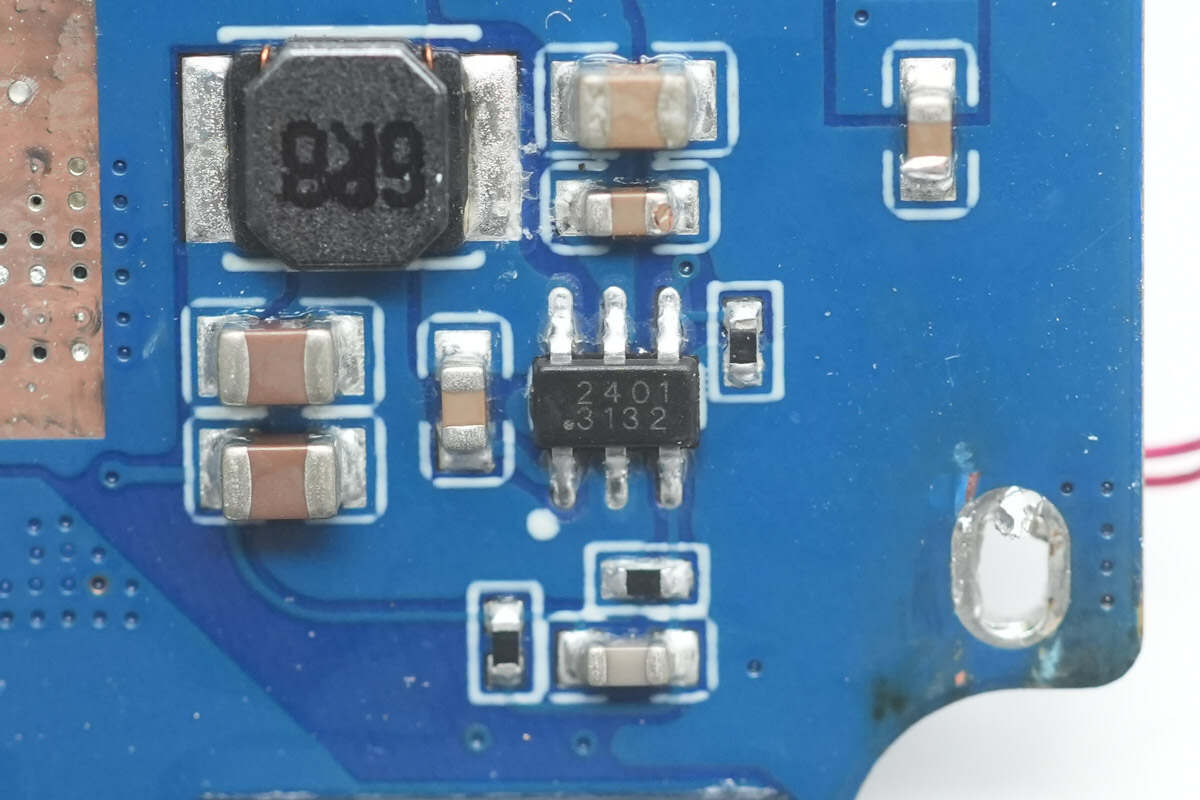

降压芯片来自芯洲科技，型号SCT2401，是一颗4.5-40V输入电压的同步降压转换器，输出电流600mA，开关频率1.2MHz，采用TSOT23-6封装。

6.8μH降压电感特写。

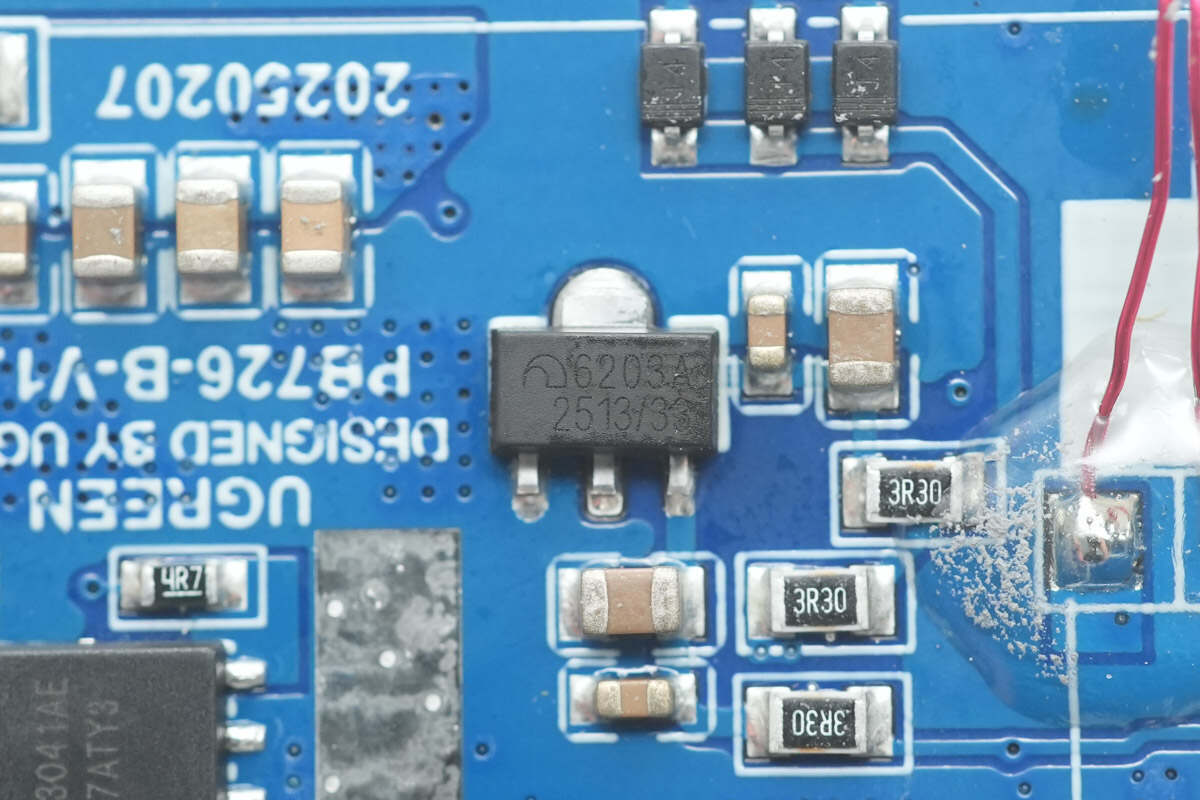

微盟ME6203A33PG稳压芯片用于为协议芯片供电，支持30V输入电压，输出电压为3.3V，输出电流100mA，采用SOT-89封装。

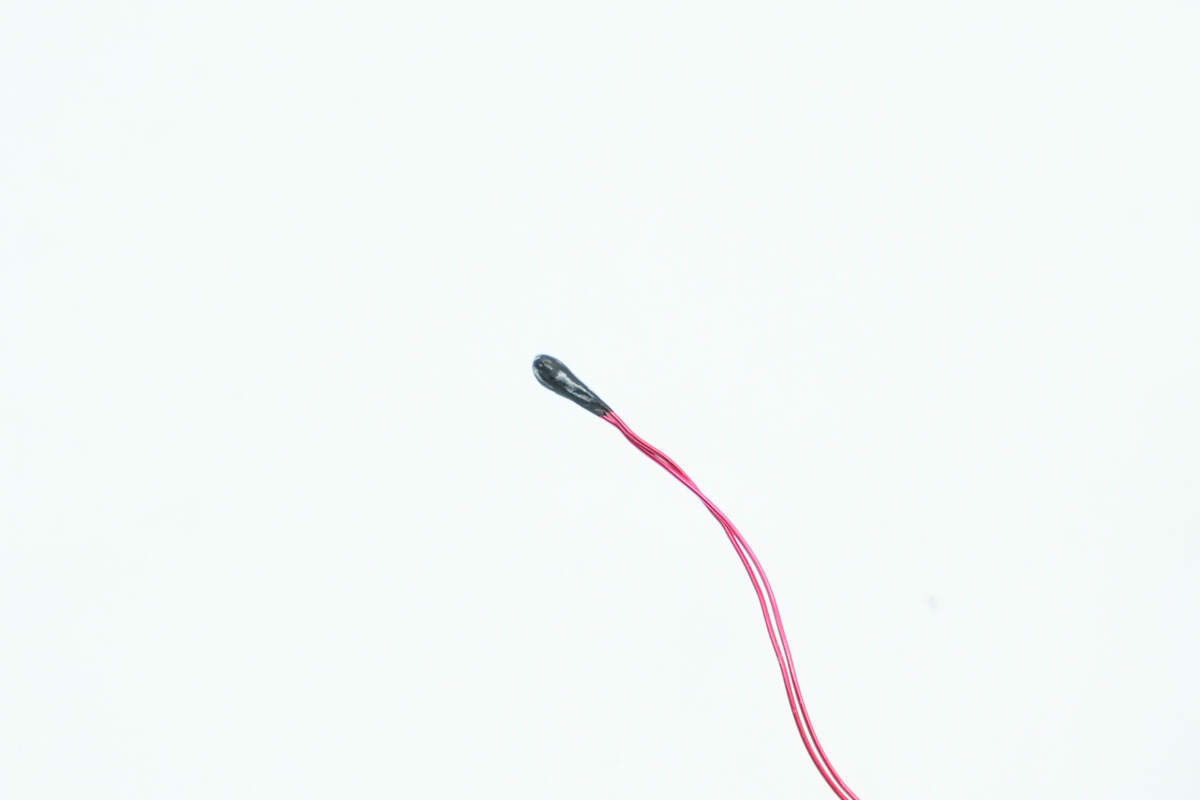

用于检测电池温度的热敏电阻特写。

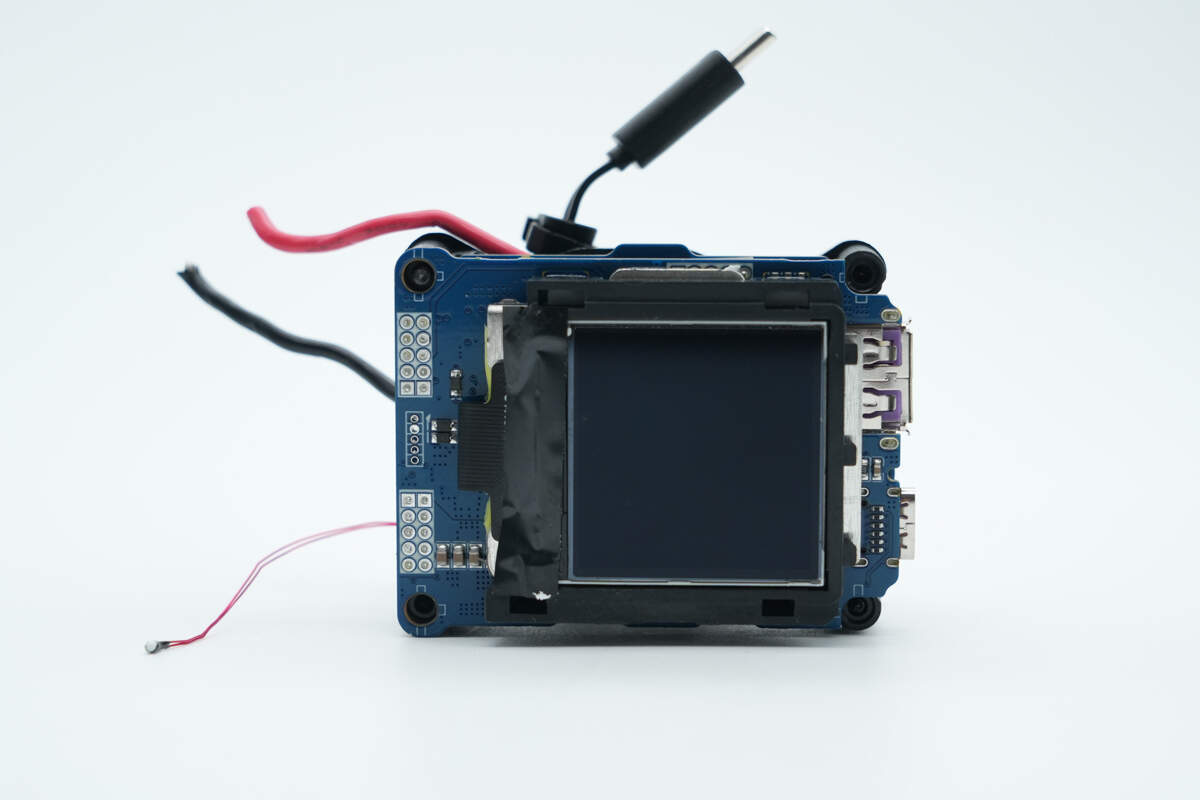

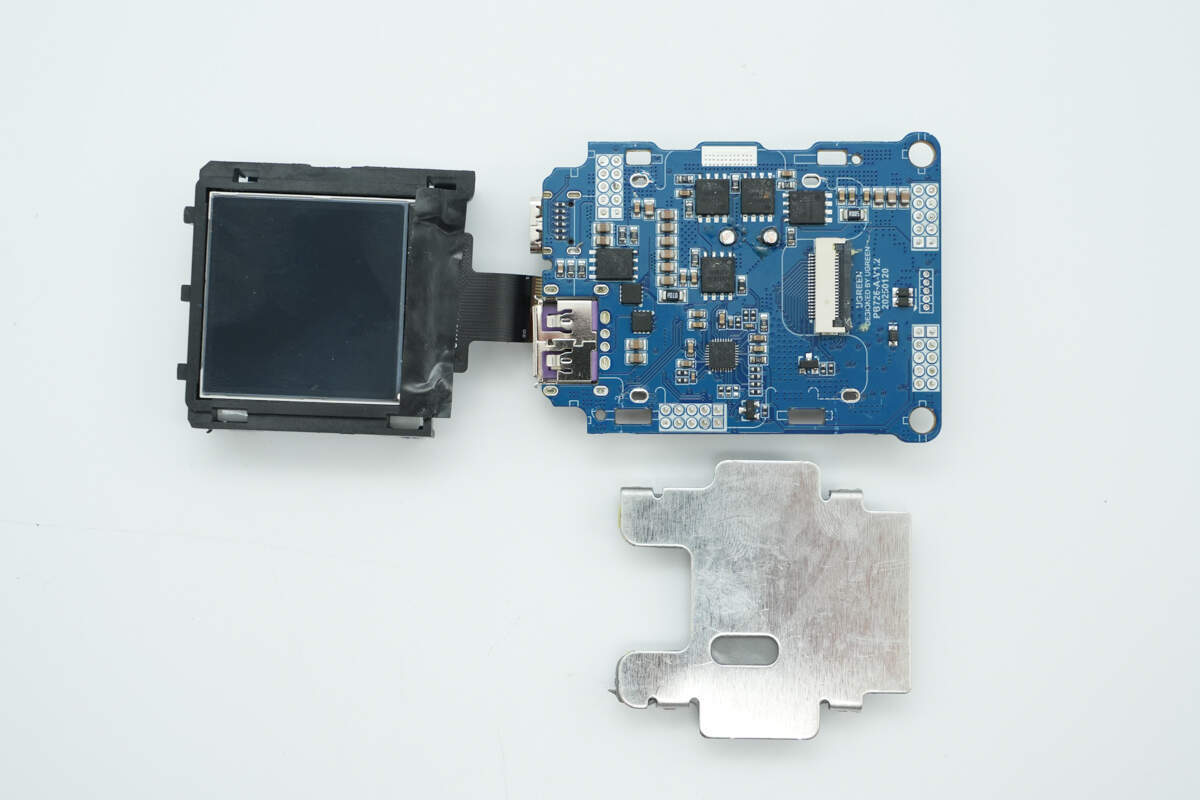

断开液晶屏幕的排线，焊接拆下PCBA模块覆盖的散热片。

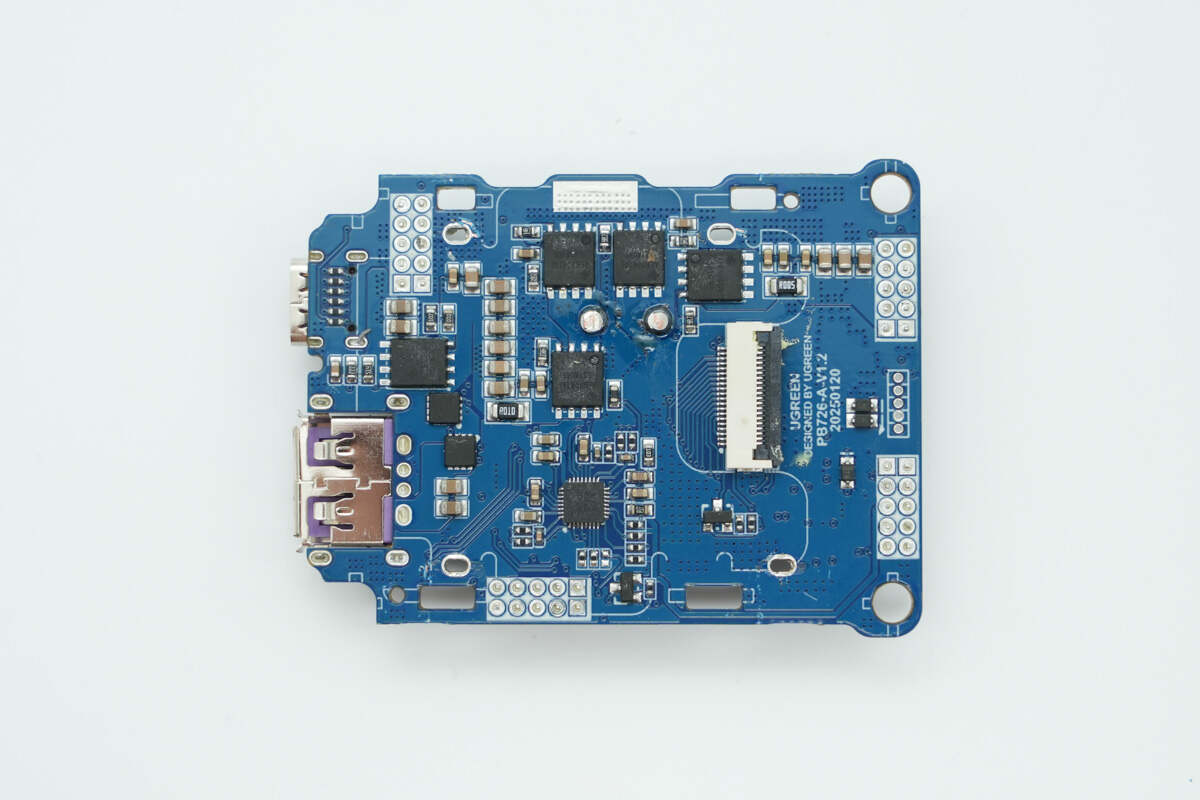

PCBA模块外侧设有同步升降压开关管和VBUS开关管，同步升降压控制器。

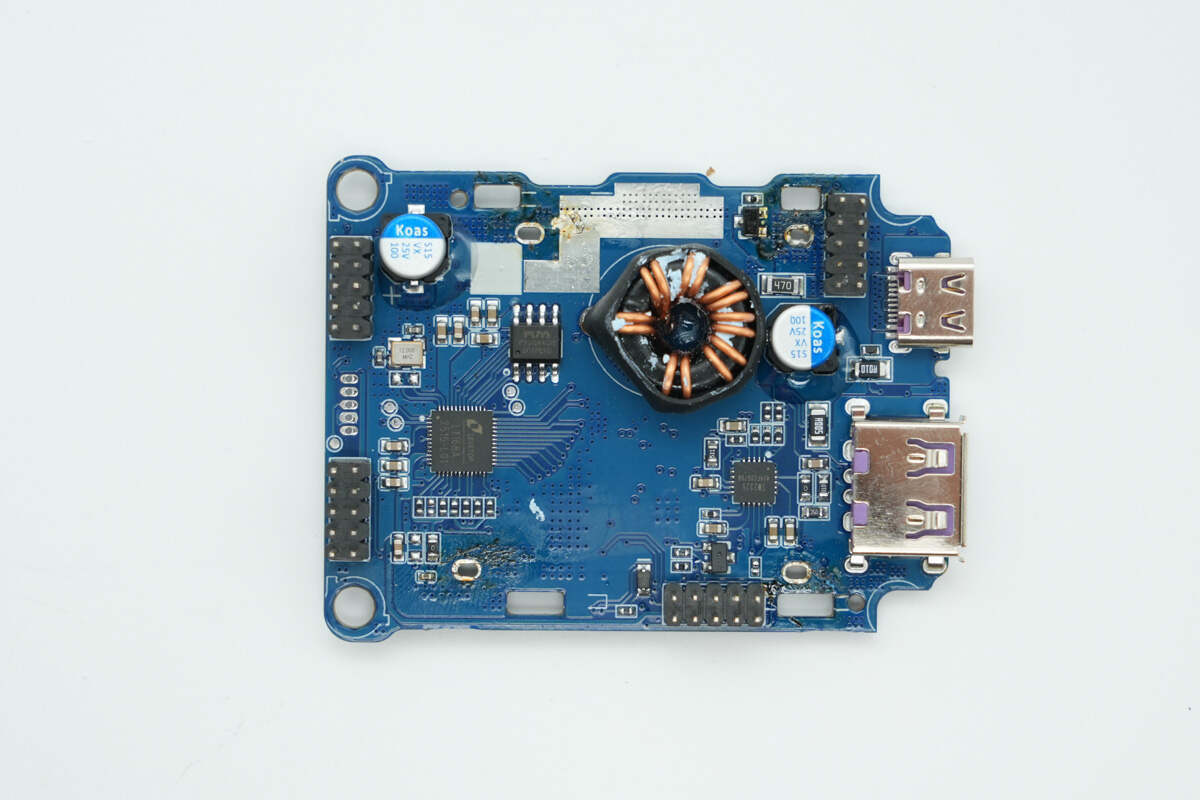

另一面焊接滤波电容，磁环电感，屏幕驱动芯片和协议芯片。

同步升降压控制器采用南芯科技SC8815A。

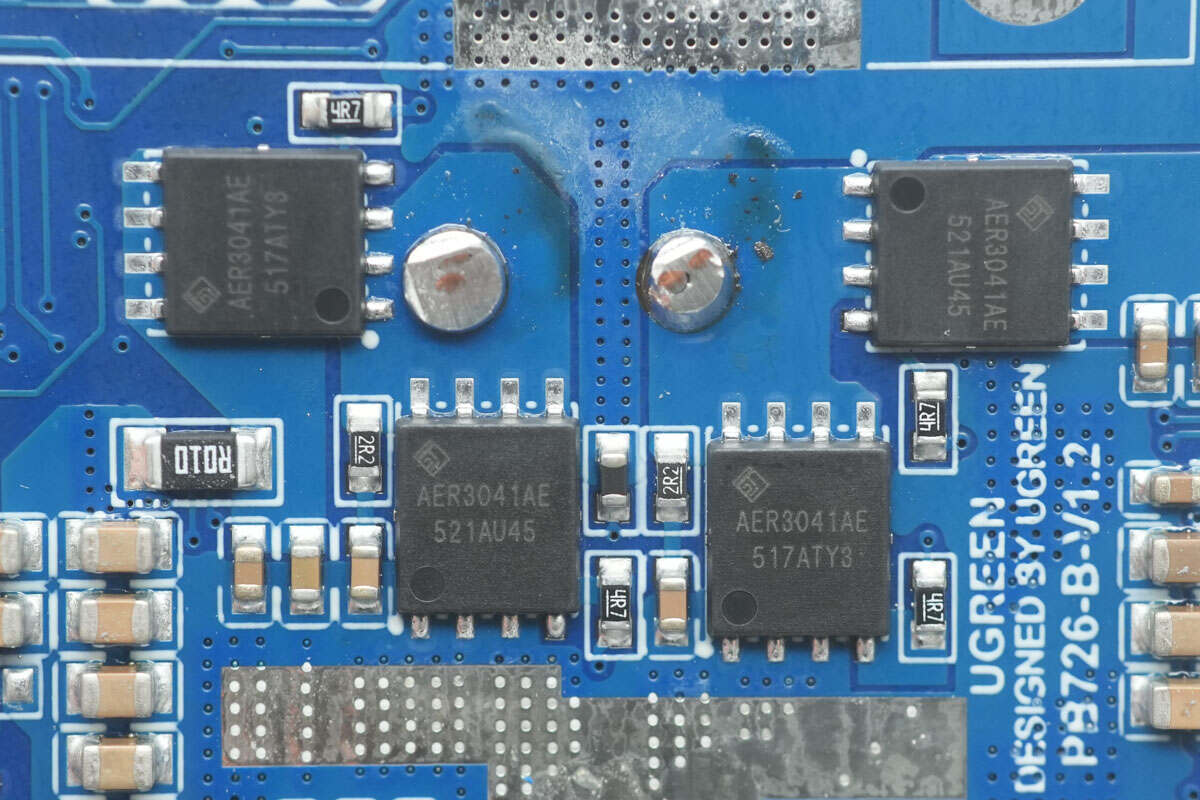

同步升降压开关管采用禾纳AER3041AE。

磁环电感采用双线并绕，外套热缩管绝缘。

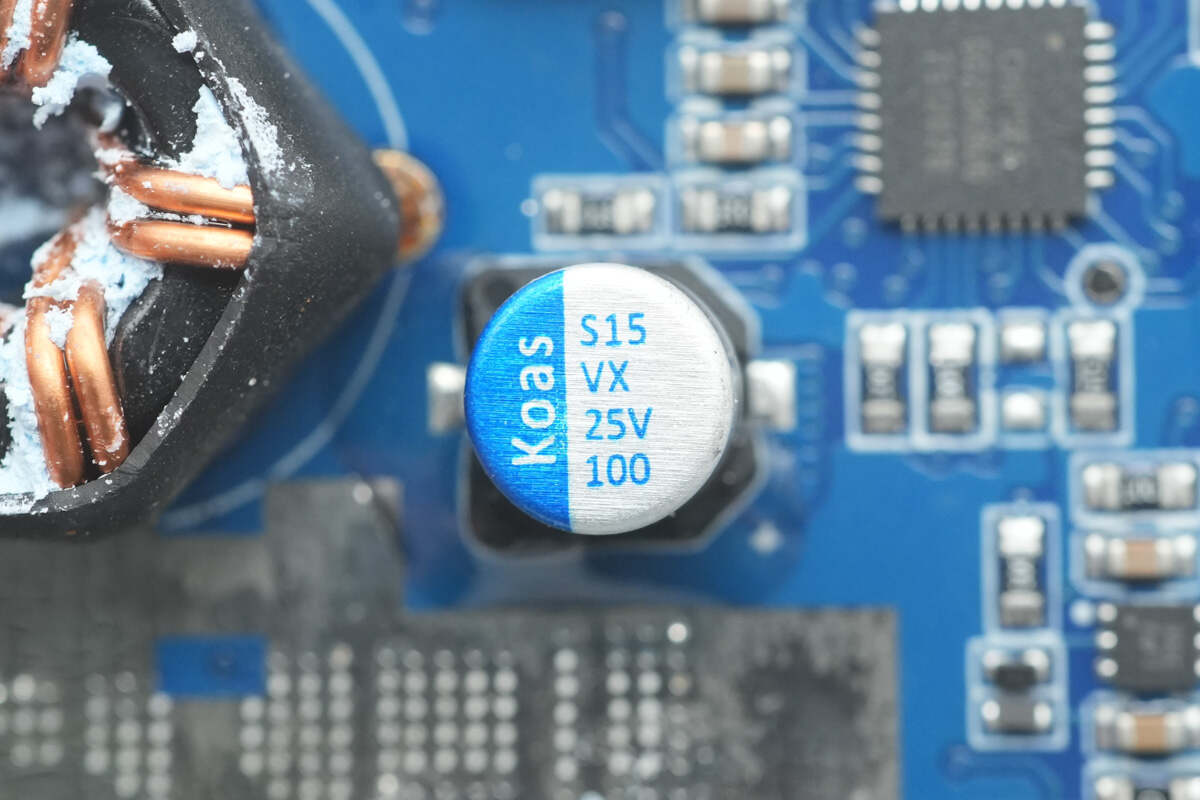

滤波电容规格为25V100μF。

另一颗滤波电容规格相同。

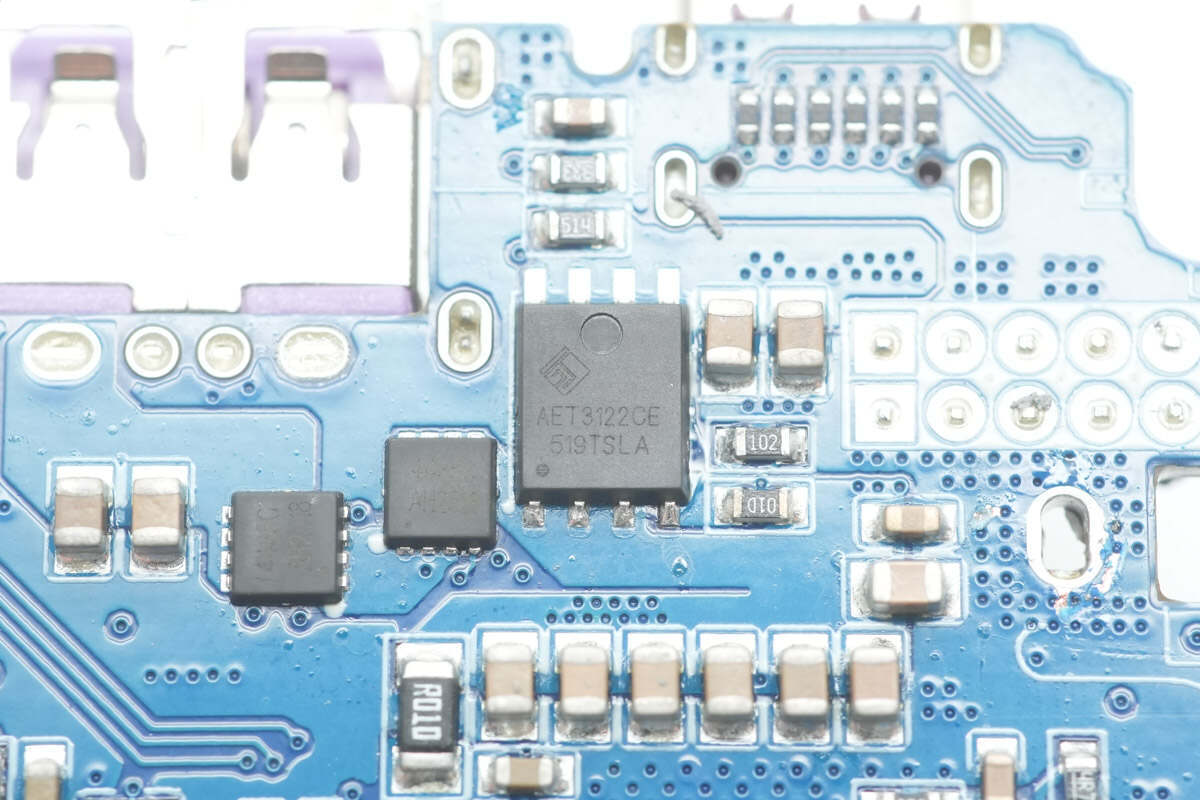

VBUS开关管采用禾纳AET3122CE。

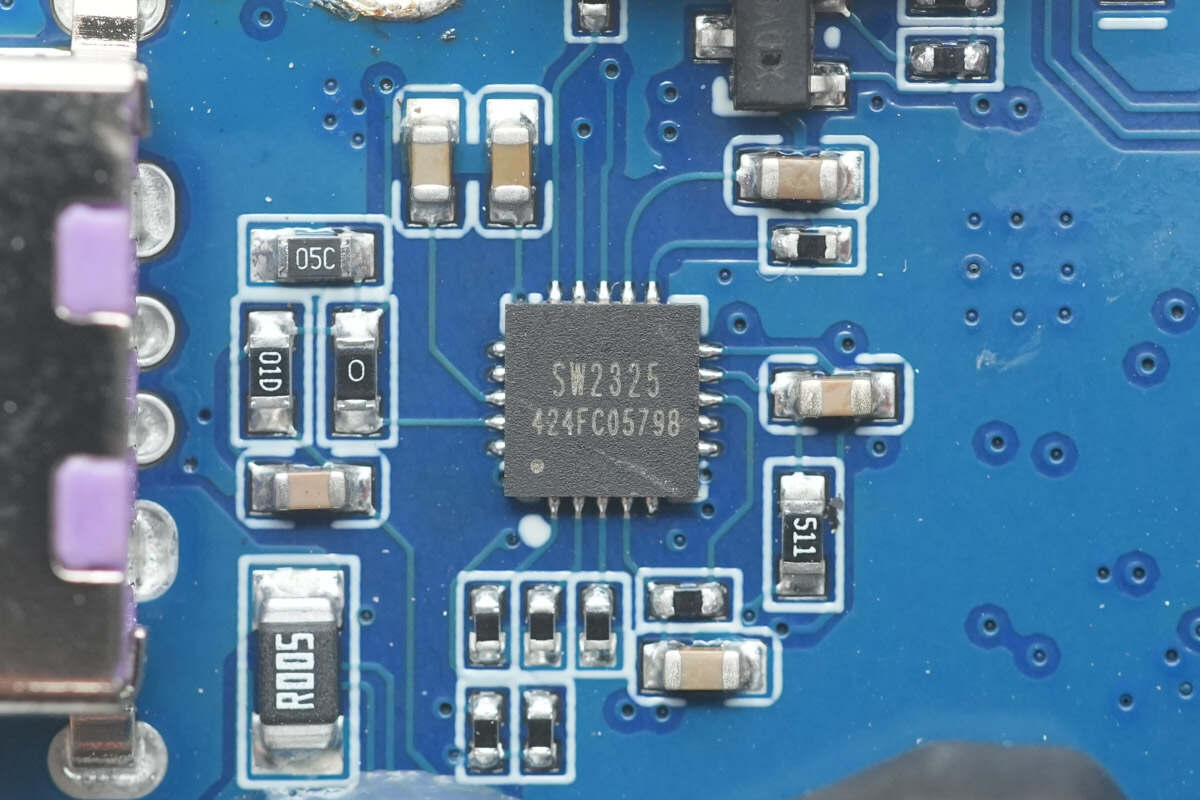

协议芯片来自智融科技，型号SW2325，是一款高集成度的Type-C/Type-A快充协议芯片，内部集成ARM Cortex-M0内核，最高工作频率为40MHz，芯片内部集成64KB 车规级eFlash和4KB SRAM，支持I2C和UART通用外设接口。

智融科技SW2325内部集成Type-C接口逻辑，USB PD PHY，SCP PHY以及QC/PE/SFCP/TFCP等快充协议的检测电路，并集成光耦反馈和FB反馈驱动电路，NMOS和PMOS驱动电路以及CC/CV控制环路。

智融科技SW2325内部集成多种安全保护功能，外围元件精简，可配合ACDC或DCDC，满足充电器，车充或移动电源应用，采用QFN-20封装。

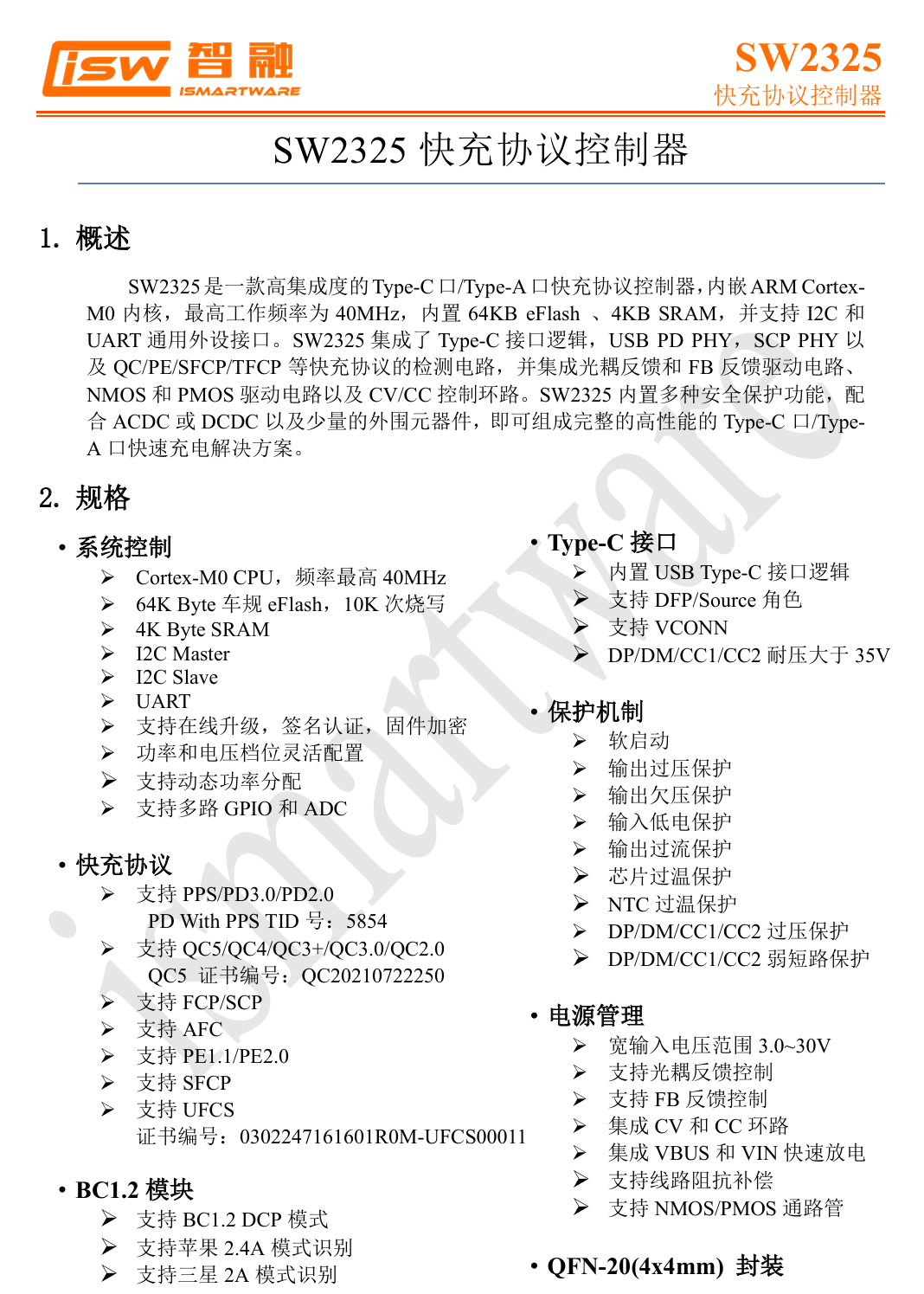

智融科技 SW2325 资料信息。

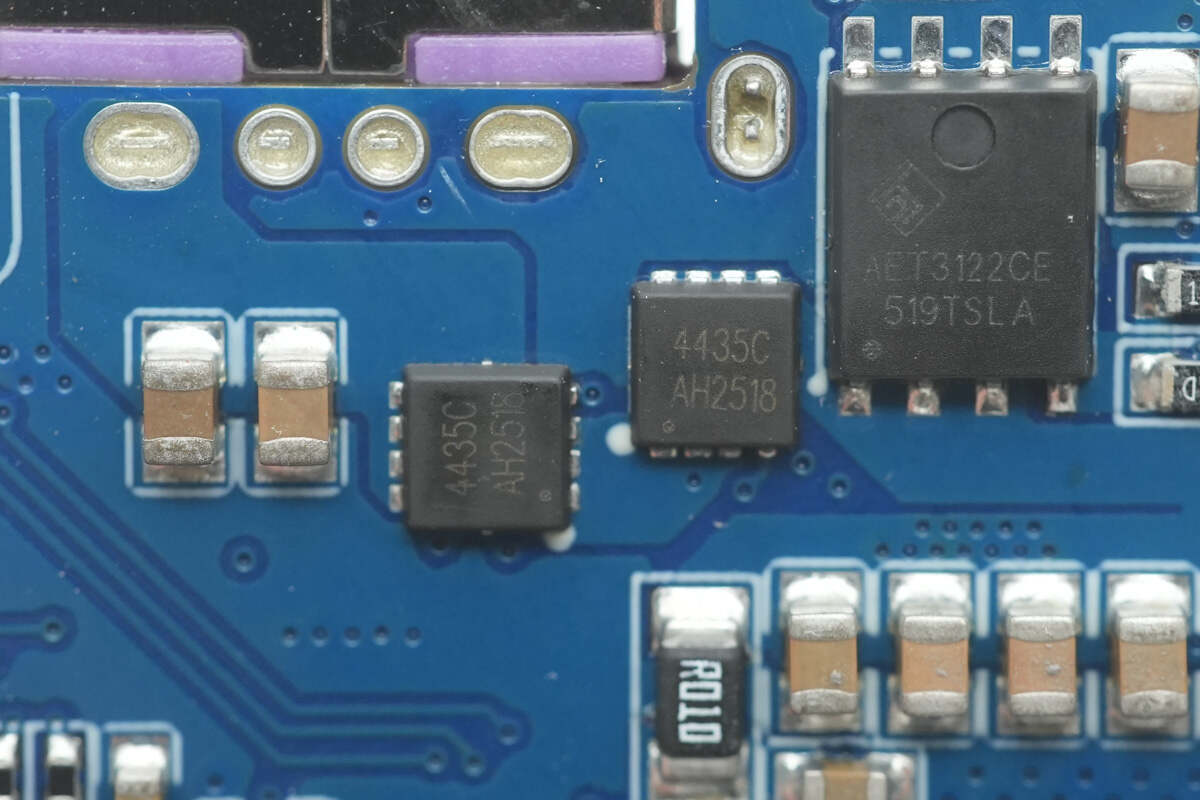

用于USB-A接口的VBUS开关管丝印4435C。

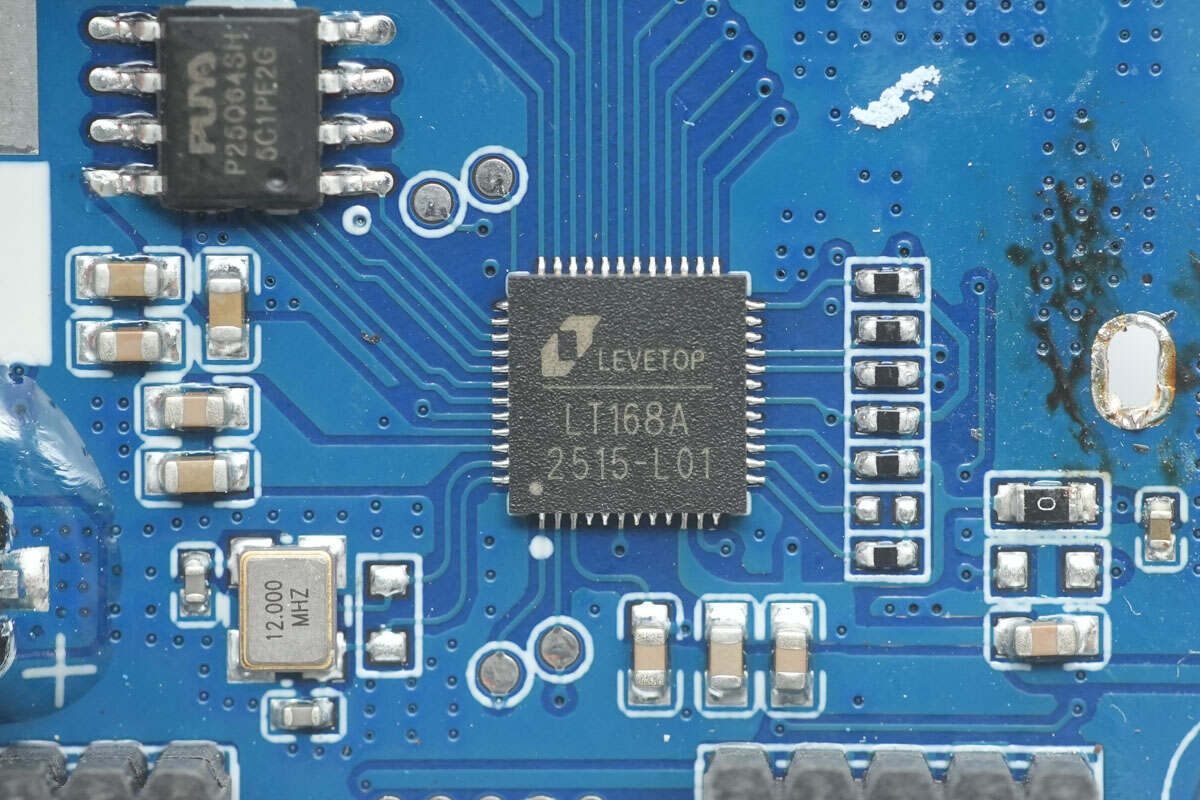

屏幕驱动芯片来自乐升半导体，型号LT168A，芯片内建32位RISC MCU，512KB FLASH和768K SRAM，支持YSB2.0、SD卡、I2C接口，支持UART接口，支持MCU接口和SPI/QSPI接口屏幕，支持触摸屏应用，采用QFN48封装。

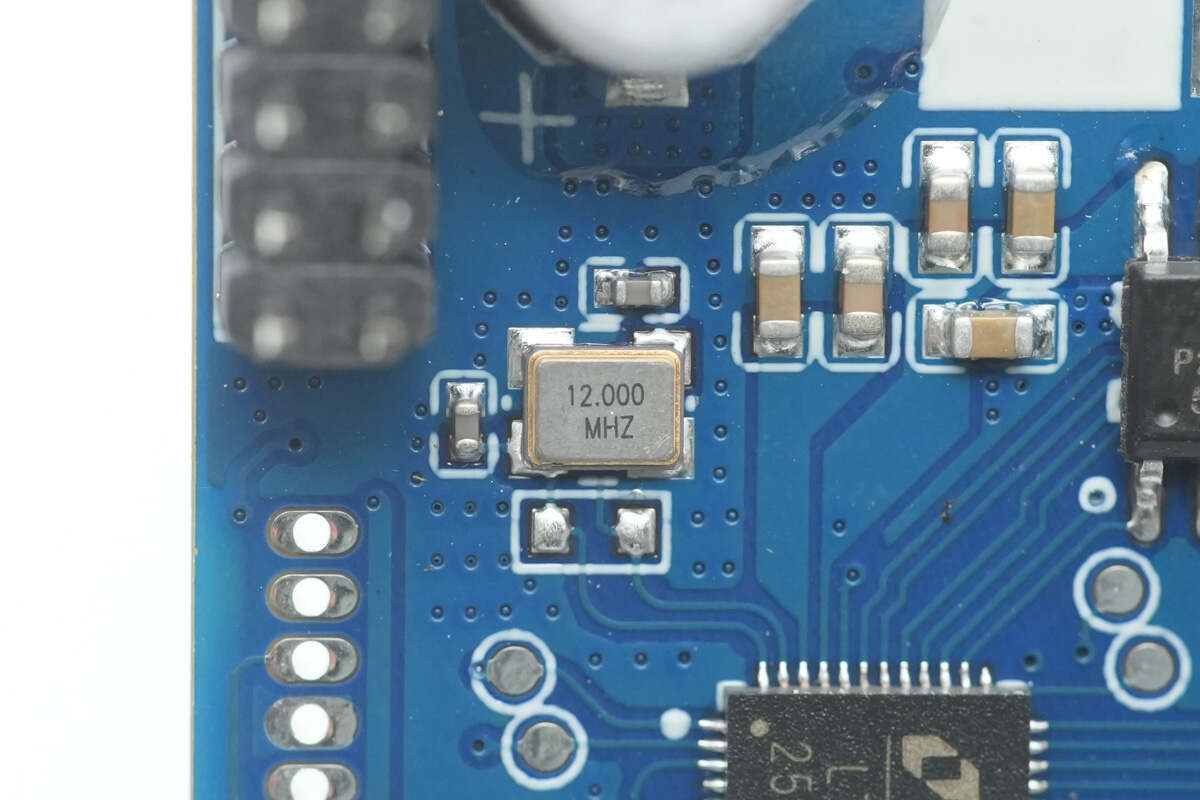

芯片外置12.000MHz时钟晶振特写。

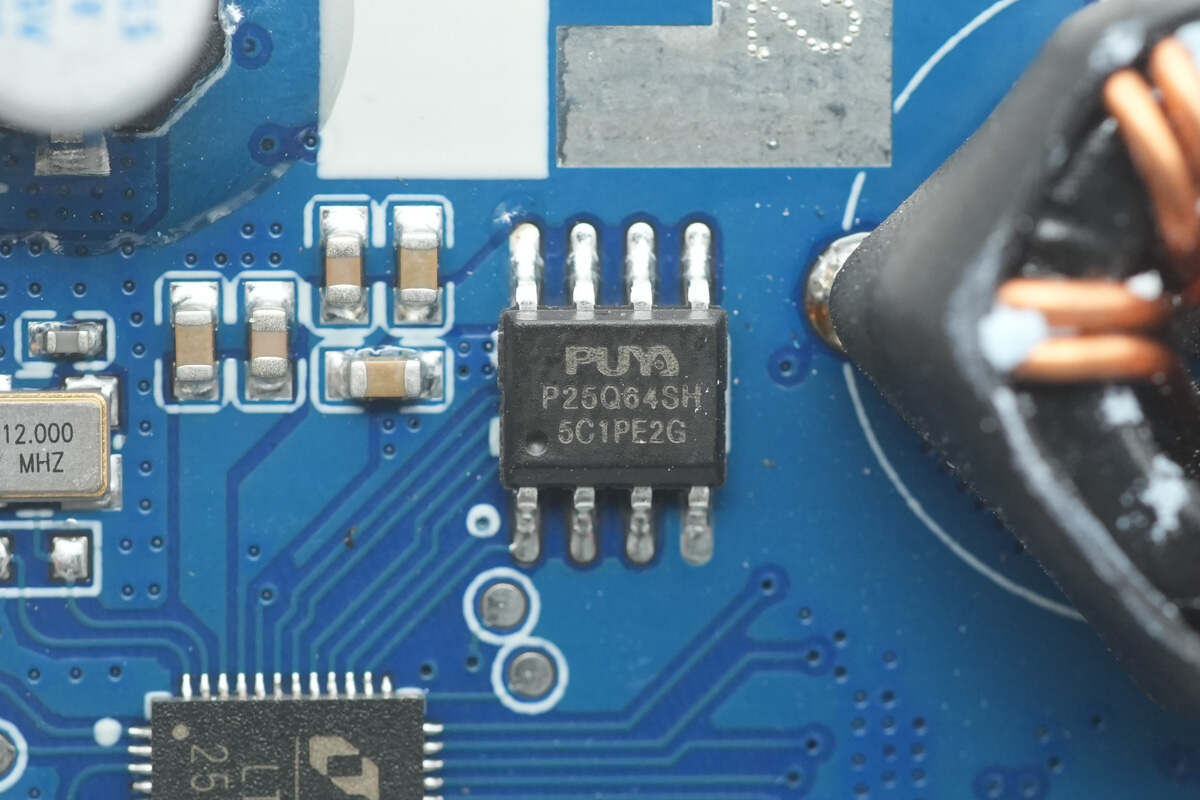

存储器来自普冉，型号P25Q64SH，容量为8MB，采用SOP8封装。

屏幕设有塑料框架保护。

拉拉线模块通过卡扣固定。

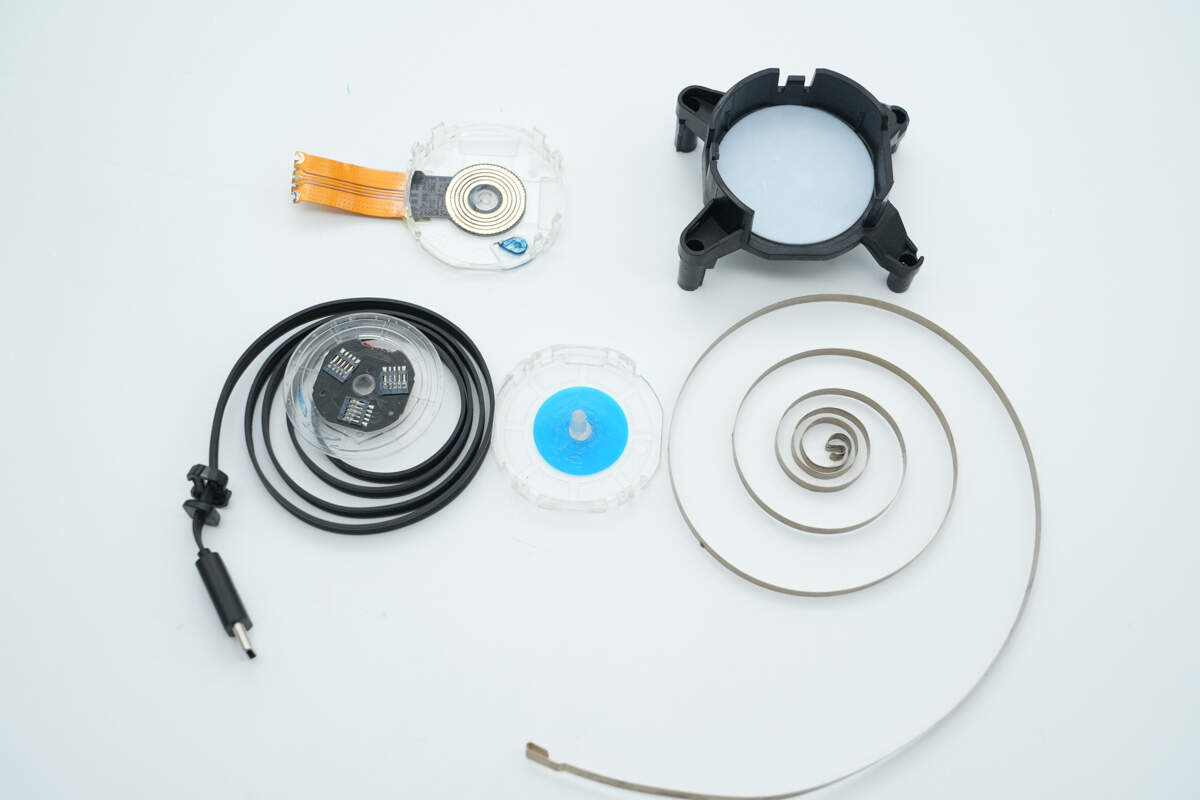

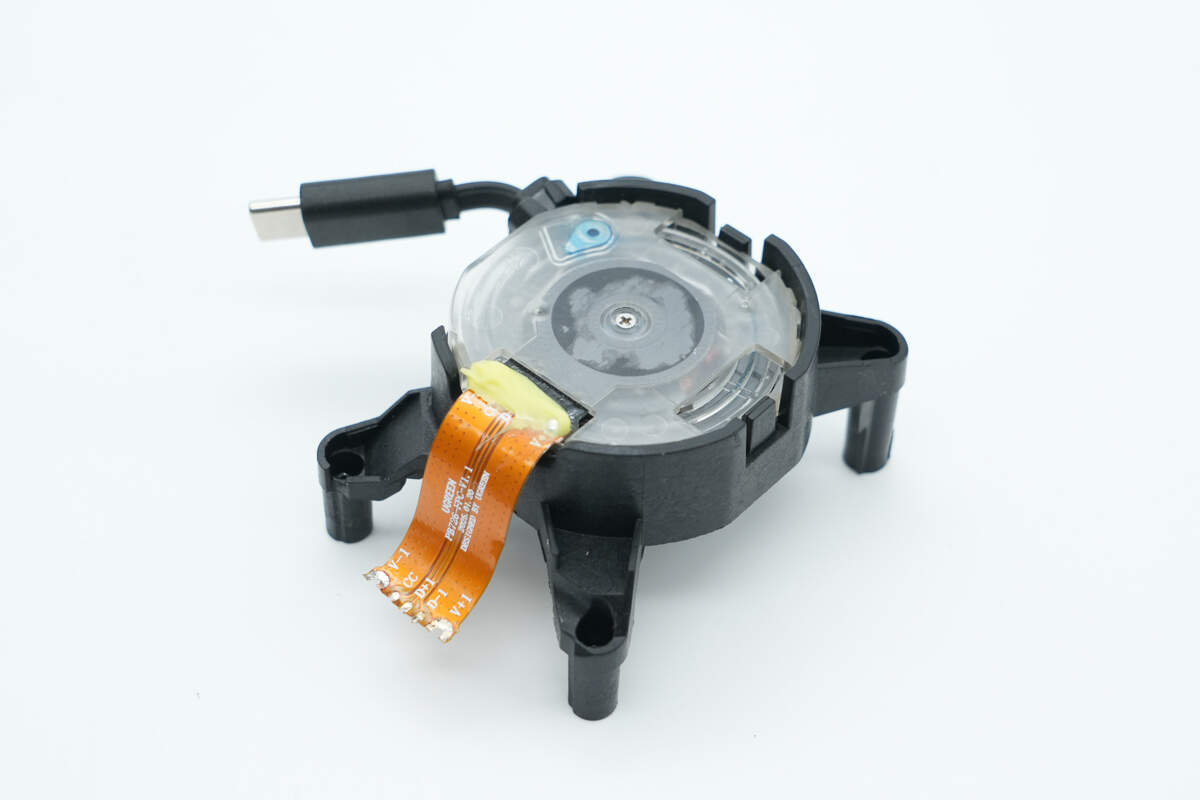

拉拉线模块拆开一览。

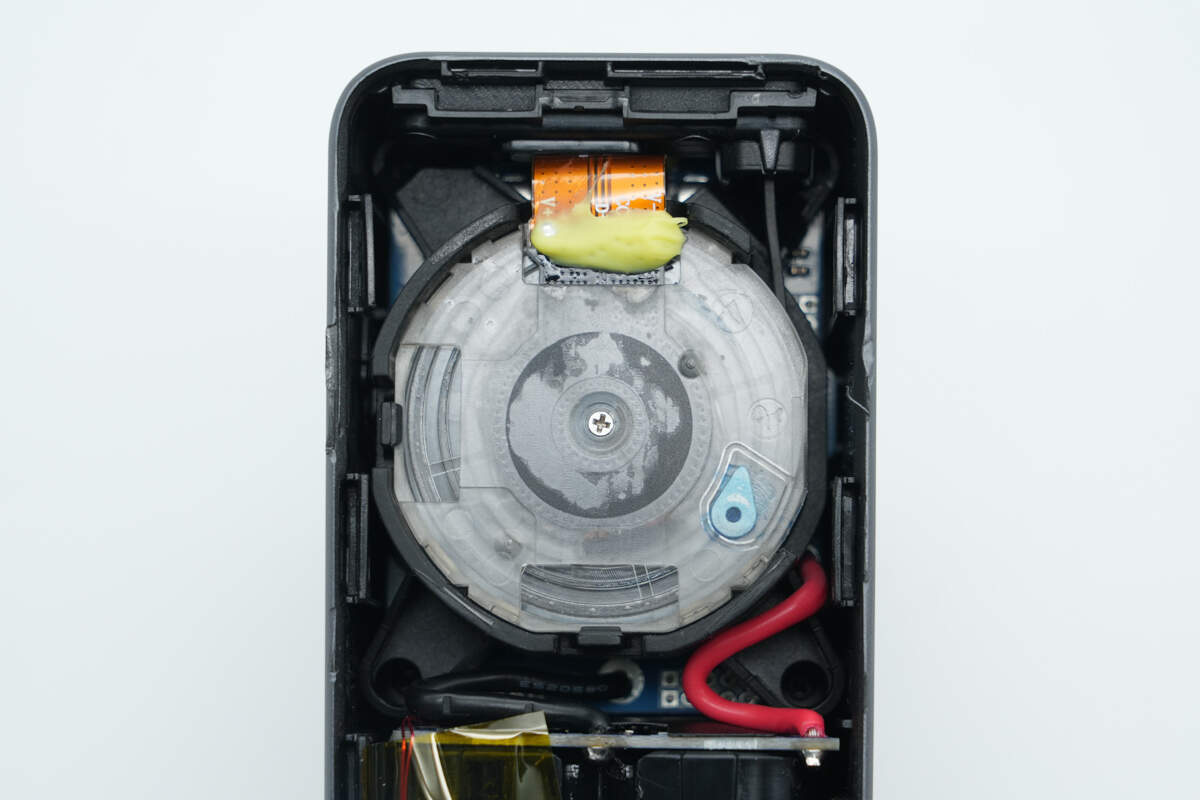

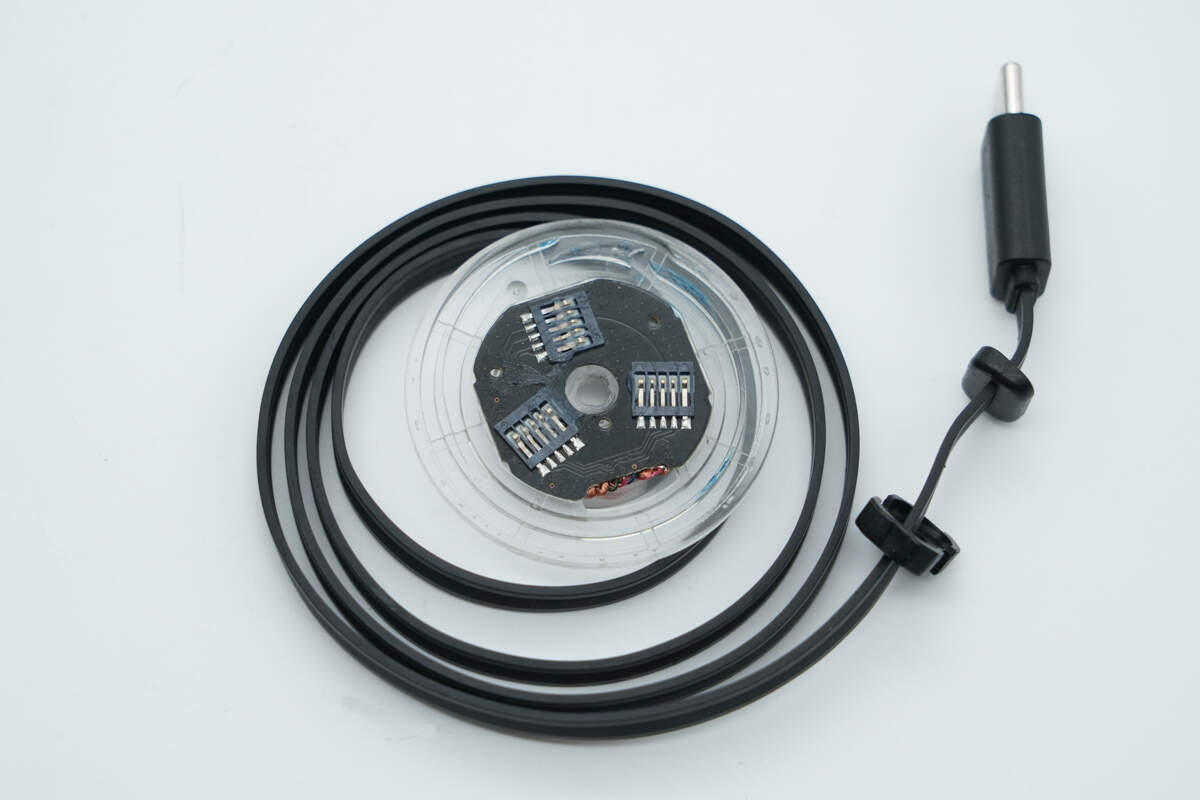

拉拉线轴设有三个电刷，提升载流能力。

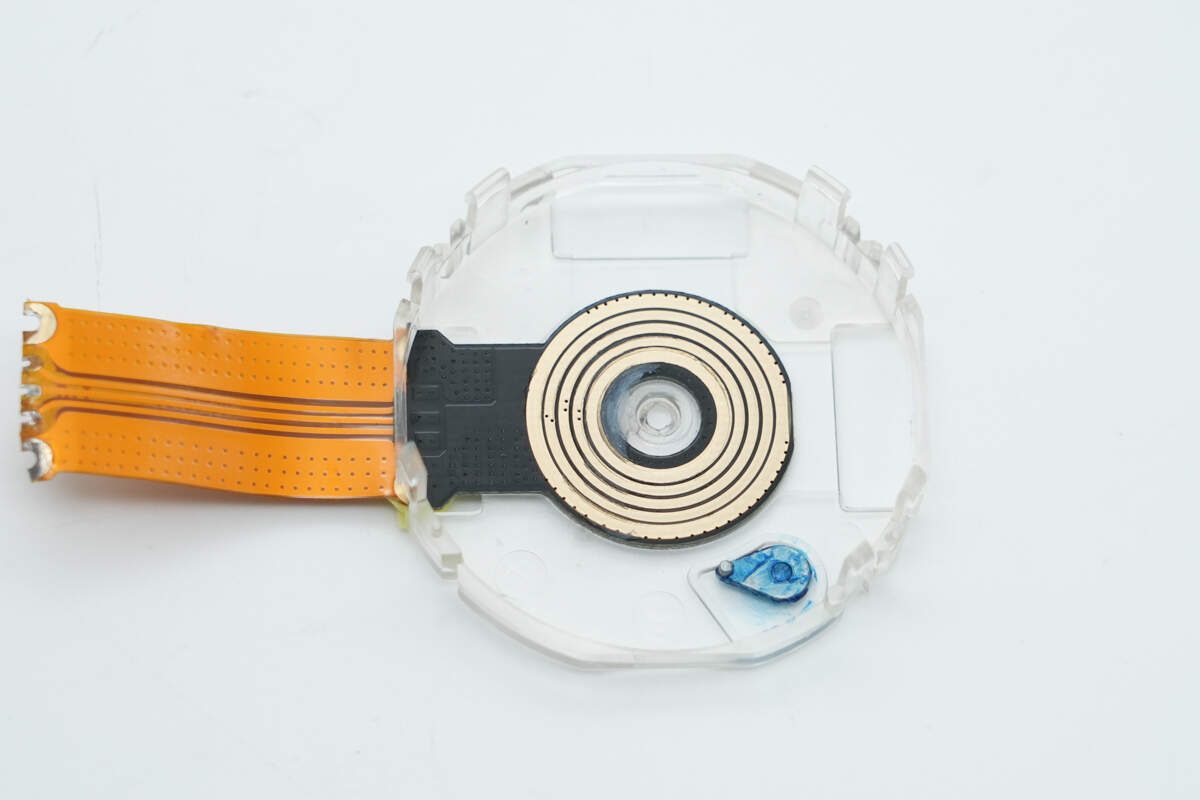

PCB滑环特写。

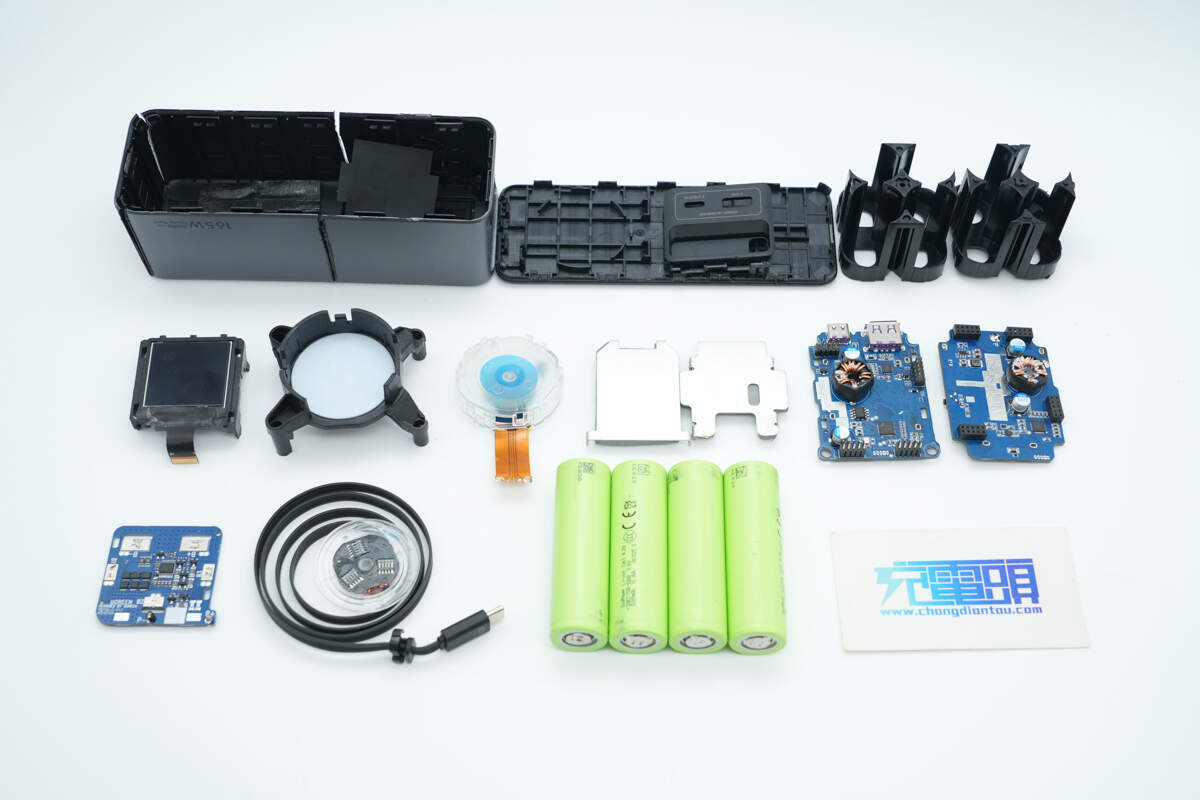

全部拆解一览，来张全家福。

充电头网拆解总结

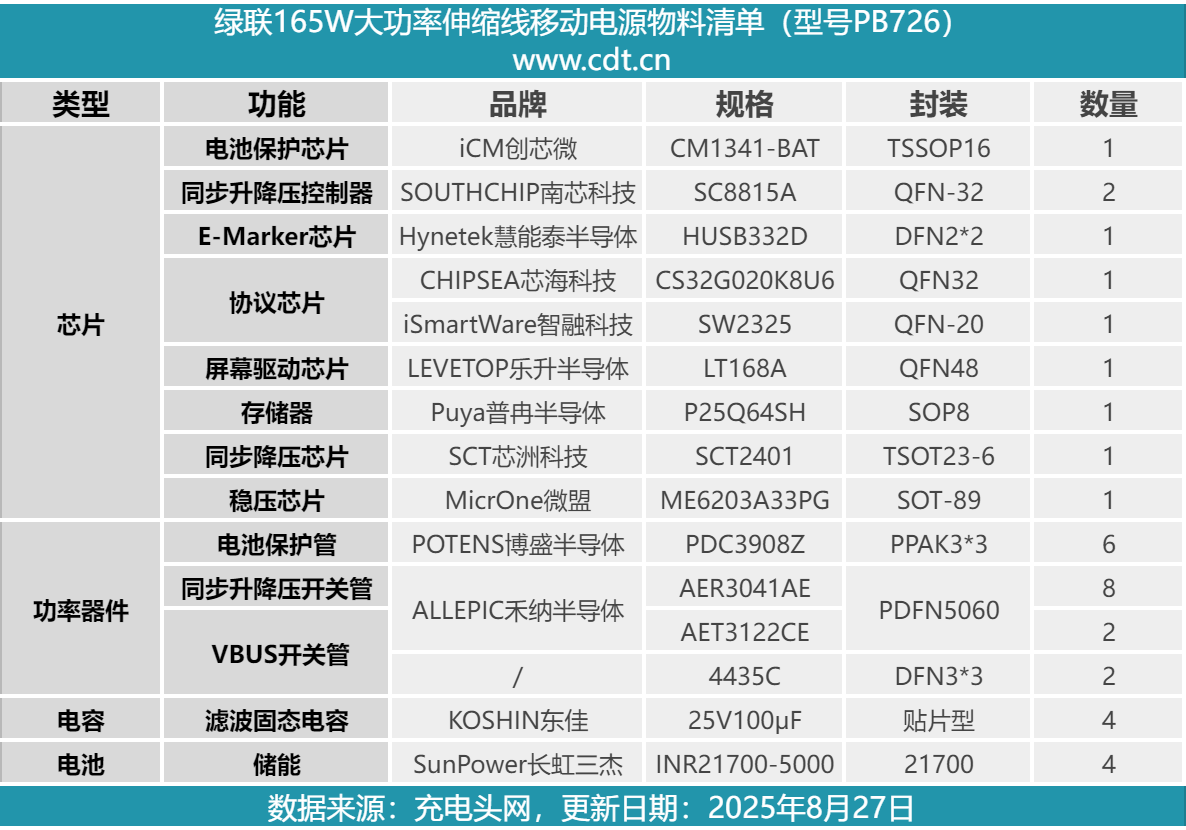

最后附上绿联165W大功率拉拉线移动电源的核心器件清单，方便大家查阅。

绿联这款大功率移动电源在延续能量湃快充移动电源设计语言的基础上，新增了USB-C拉拉线设计，更加方便使用。移动电源拉拉线和USB-C口支持100W快充输入和快充输出，拉拉线和USB-C口共同使用时为100+65W功率分配，满足手机和电脑同时使用。移动电源正面设有数显屏幕，可实时精准显示电压电流等输出参数，便于了解连接设备用电状态。

充电头网通过拆解了解到，绿联这款移动电源采用堆叠设计，充分利用内部空间。内置长虹三杰INR21700-5000电芯串联，并使用绝缘框架固定。电池组和机芯为分体设计，通过导线焊接连接。电池保护板使用创芯微CM1341-BAT保护芯片，并设有均衡电路。

快充PCBA模块为两片PCB，通过插接件连接，内部填充导热垫，并设有散热片加强散热。两路同步升降压电路采用南芯科技SC8815A同步升降压控制器搭配禾纳半导体AER3041AE开关管，协议芯片采用芯海科技CS32G020K8U6用于两个USB-C接口控制，USB-A口协议芯片采用智融科技SW2325。

数显屏幕采用乐升半导体LT168A芯片驱动，搭配使用普冉半导体P25Q64SH存储器。同步降压芯片采用芯洲科技SCT2401，稳压芯片采用微盟ME6203。移动电源内部使用东佳固态电容进行输入输出滤波，内部做工扎实，用料可靠，提供安心的使用体验。
