充电头网了解到,Alpha&Omega Semiconductor Co., Ltd.(简称AOS)成立于2000年9月,总部位于美国加利福尼亚州的硅谷,是全球一家集半导体设计、晶圆制造、封装测试为一体的从事功率半导体的研发和生产的高新技术企业。2024年全球总员工人数达2400余人,主要产品包括完整的Power MOSFET、IGBT、IPM、TVS、SiC、Power IC、高压栅极驱动器以及数字电源产品系列。
AOS拥有业界独特功率MOSFET技术,能够不断地引入创新产品,扩大市场占有率以及行业内快速成长,以满足先进电子产品日益复杂的功率要求。目前AOS在全球设立了研发、生产及经营网络,包括美国、台湾、韩国研发中心,位于美国俄勒冈州的8寸晶圆厂,上海松江封装及测试厂以及与重庆政府合作的国内第一条功率器件12寸晶圆及封测厂。在CEO张钧平的带领下,AOS已经进入高速发展的阶段,并成为功率半导体市场的主力军。
最近,充电头网在整理2025年度拆解案例时,发现有多款知名品牌充电设备内置AOS万国半导体MOS管,下文小编将为您详细介绍。

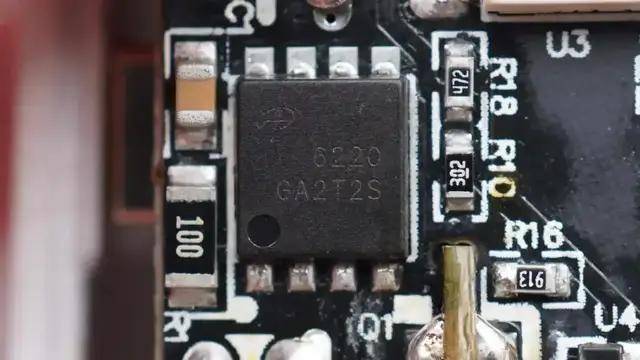

AOS AON6220是一颗NMOS,耐压100V,导阻5.1mΩ,采用DFN5*6封装。
应用案例:
1、拆解报告:倍思67W 10000mAh超能充数显移动电源

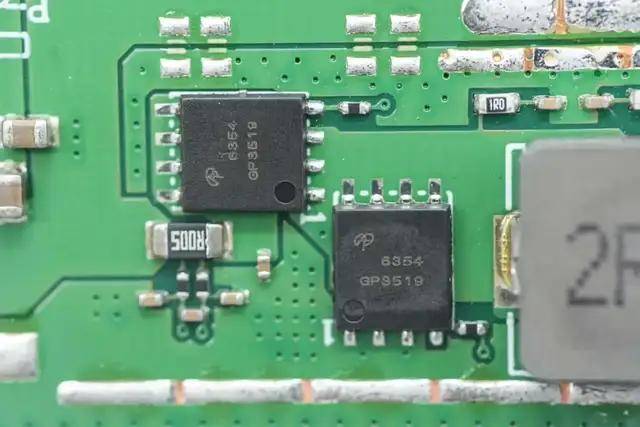

AOS AON6354是一颗NMOS,耐压30V,导阻2.75mΩ,采用DFN5*6封装,为电池端半桥。
应用案例:
1、拆解报告:酷态科10号超级电能棒Plus
2、拆解报告:ZMI 200W 25000mAh 20号移动电源

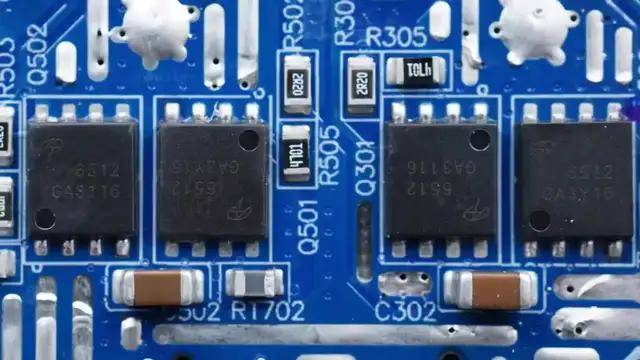

AOS AON6512是一颗NMOS,耐压30V,导阻1.4mΩ,采用DFN5*6封装。
应用案例:
1、拆解报告:酷态科10号超级电能棒Plus
2、拆解报告:酷态科55W 10000mAh 10号超级电能棒Mini

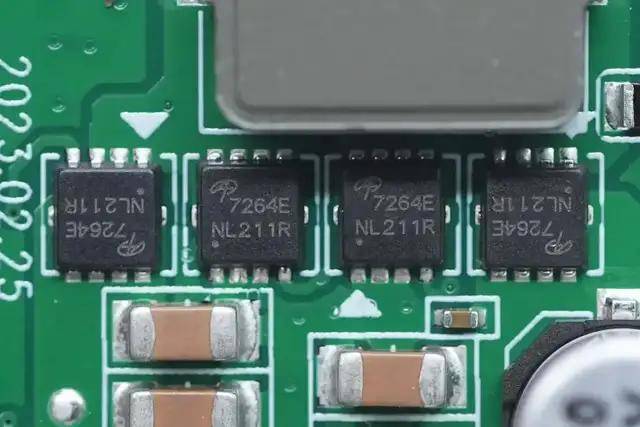

AOS AON7264E是一颗NMOS,耐压60V,导阻7.7mΩ,采用DFN3*3 EP封装。
应用案例:
1、拆解报告:东风雷诺汽车15W车载无线充电器

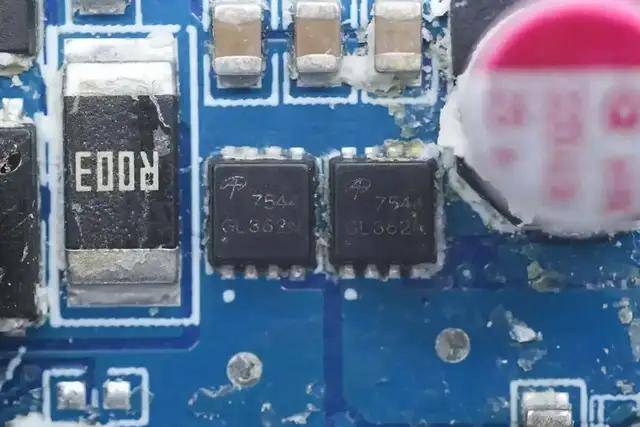

AOS AON7544是一颗NMOS,耐压30V,导阻4.1mΩ,用于DFN3*3EP封装。
应用案例:
1、拆解报告:DJI大疆AVATA充电器
2、拆解报告:瓦力盒子智能不间断电源W120
3、拆解报告:骑技TR100摩托车双向USB充电器

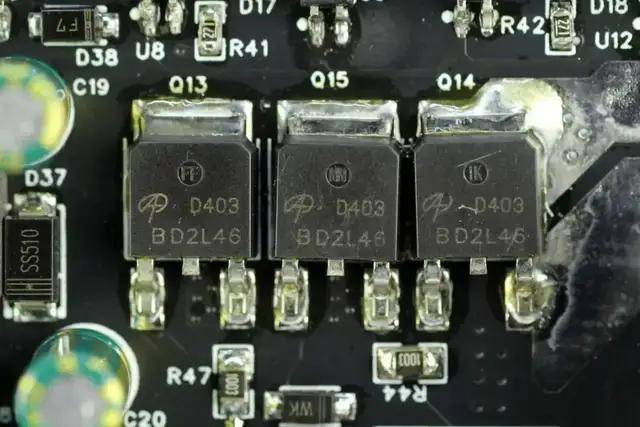

AOS万国AOD403是一颗PMOS,耐压-30V,导阻为5.1mΩ,采用DPAK封装。
应用案例:
1、拆解报告:铅酸电池组充电保护均衡模块

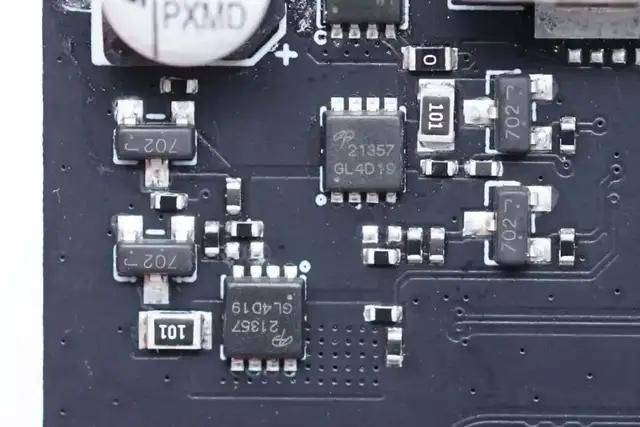

万国半导体AONR21357是一颗PMOS,耐压-30V,导阻6.3mΩ,采用DFN3*3EP封装。
应用案例:
1、拆解报告:安克14合1屏显桌面充电扩展坞
万国半导体AONR32308C是一款耐压30V的NMOS管,导阻4.6mΩ,采用DFN3*3封装。
应用案例:
1、拆解报告:联想65W 49cc INBOX 氮化镓快充充电器

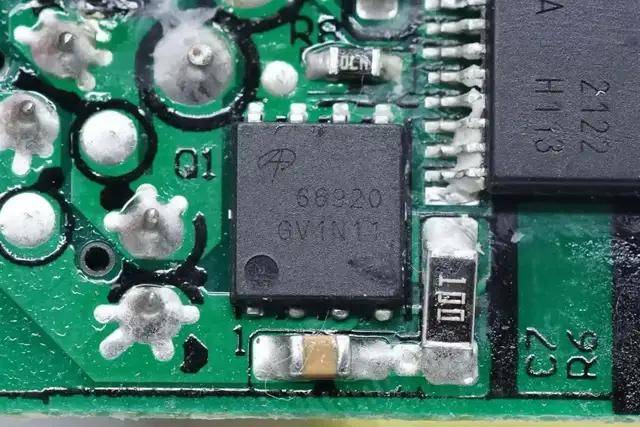

AOS万国AONS66920是一颗NMOS,耐压100V,导阻6.7mΩ,采用DFN5*6封装。
应用案例:
1、拆解报告:Portal智能屏幕24W电源适配器

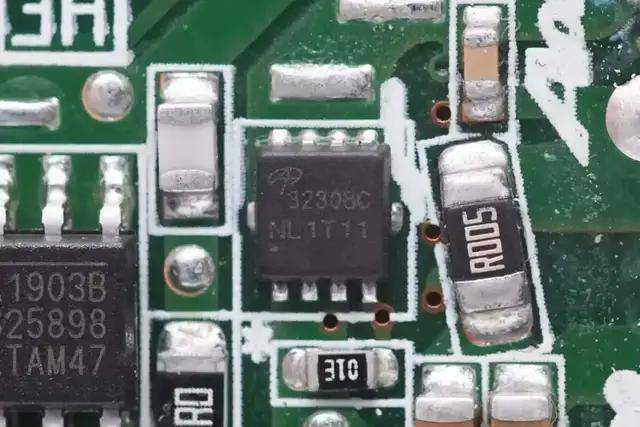

万国半导体丝印32308C低压MOS。
应用案例:
1、拆解报告:惠普30W USB-C电源适配器
AOS万国半导体作为一家致力于功率半导体研发和生产的高新技术企业,已经成为全球功率半导体市场的主力军,其独特的功率MOS技术使得AOS为行业带来高效、低损耗的产品,以满足各类高功率电子设备的苛刻要求,成功获得苹果、索尼、思科、谷歌等国际知名品牌认可。
目前,AOS万国半导体在功率器件领域拥有着广阔的市场空间和巨大的发展潜力。AOS旗下产品线丰富,在桌面充电器、车载充电器、电源适配器、汽车电子、移动电源、灯光照明、平板电视等领域都可以发现AOS万国的身影。未来,AOS万国半导体还将紧随新能源汽车、通信、储能、AI等领域的发展机遇,致力在功率半导体领域继续保持领先地位,为全球电子产品的发展贡献杰出力量。
