嵌入式系统广泛应用于消费电子、工业控制、汽车电子等领域。嵌入式开发人员需要面对复杂的硬件电路、复杂的软件代码以及各种通信协议。泰克 4 系列 MSO 结合了示波器、逻辑分析仪、协议分析仪等多种功能，可以帮助开发人员快速定位问题、验证设计并优化性能。

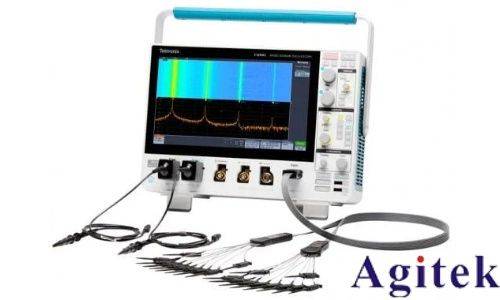

泰克 4 系列 MSO 简介

泰克 4 系列 MSO 具有以下主要特点：

高分辨率显示： 13.3 英寸高清触摸屏，可以清晰地显示复杂的信号。

灵活的通道配置： 可配置 4 个模拟通道和 16 个数字通道，满足各种混合信号测试的需求。

高采样率和高带宽： 具有高采样率和高带宽，可以捕获高速信号。

丰富的触发模式： 支持多种触发模式，如边沿触发、脉宽触发、逻辑触发、协议触发等，可以灵活地捕获感兴趣的信号。

强大的分析功能： 配备了丰富的分析功能，如 FFT（快速傅里叶变换）、功率分析、抖动分析、协议解码等，可以对信号进行深入的分析。

易于使用的界面： 具有直观的用户界面，易于操作和使用。

泰克 4 系列 MSO 在嵌入式开发中的应用

1. 硬件调试

电源完整性测试： 使用示波器测量电源电压的纹波和噪声，验证电源的质量是否符合要求。

时序分析： 使用示波器测量时钟信号的频率、占空比和抖动，验证时钟信号的质量。

数字信号验证： 使用示波器的数字通道捕获数字信号，验证逻辑电平是否正确，时序关系是否满足要求。

2. 软件调试

中断处理分析： 使用示波器的逻辑触发功能捕获中断信号，分析中断处理函数的执行时间，优化中断处理效率。

代码执行流程跟踪： 使用示波器的数字通道捕获软件的调试信息，如函数调用、变量值等，跟踪代码的执行流程，定位软件错误。

实时系统性能分析： 使用示波器测量任务切换时间和资源占用率，分析实时系统的性能瓶颈。

3. 通信协议分析

SPI 协议分析： 使用示波器的协议解码功能解码 SPI 总线上的数据，验证 SPI 通信是否正确。

I2C 协议分析： 使用示波器的协议解码功能解码 I2C 总线上的数据，验证 I2C 通信是否正确。

UART 协议分析： 使用示波器的协议解码功能解码 UART 串口数据，验证串口通信是否正确。

4. EMC 测试

辐射骚扰测量： 使用示波器和近场探头测量电路板上的辐射骚扰，评估电路板的 EMC 性能。

传导骚扰测量： 使用示波器和 LISN（线路阻抗稳定网络）测量电源线上的传导骚扰，评估电源的 EMC 性能。

案例分析

案例： 解决一个嵌入式设备的 I2C 通信异常问题。

问题描述： 一个嵌入式设备在进行 I2C 通信时，偶尔会出现数据传输错误，导致设备功能异常。

解决方案：

1. 使用示波器连接到 I2C 总线的 SDA 和 SCL 信号线。

2. 设置示波器的触发模式
