晶振为什么要紧靠着IC

创始人

2025-08-26 19:33:38

0次

晶振是通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈后进行信号放大，再次用放大的电信号来激励晶振机械振动，晶振再将振动产生的电流反馈给电路，如此这般。当电路中的激励电信号和晶振的标称频率相同时，电路就能输出信号强大，频率稳定的正弦波。整形电路再将正弦波变成方波送到数字电路中供其使用。

问题在于晶振的输出能力有限，它仅仅输出以毫瓦为单位的电能量。在IC(集成电路)内部，通过放大器将这个信号放大几百倍甚至上千倍才能正常使用。

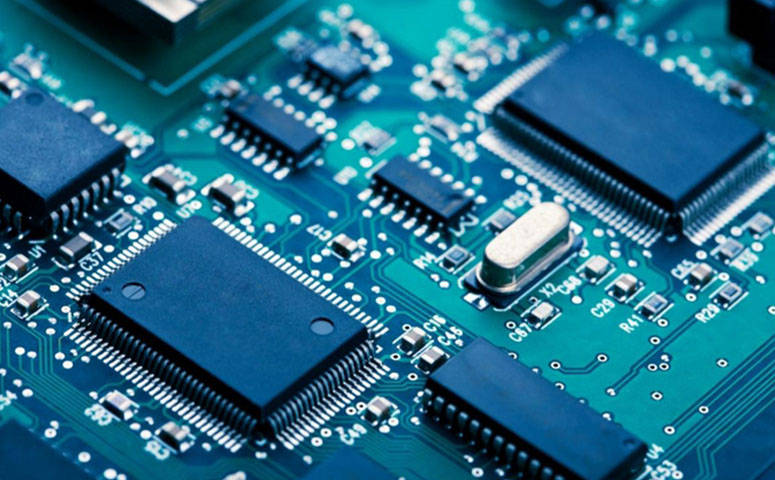

晶振和IC间一般是通过铜走线相连的，这根走线可以看成一段导线或数段导线，导线在切割磁力线的时候会产生电流，导线越长，产生的电流越强。

现实中，磁力线不常见，电磁波却到处都是，例如：无线广播发射、电视塔发射、手机通讯等等。晶振和IC之间的连线就变成了接收天线，它越长，接收的信号就越强，产生的电能量就越强，直到接收到的电信号强度超过或接近晶振产生的信号强度时，IC内的放大电路输出的将不再是固定频率的方波了，而是乱七八糟的信号，导致数字电路无法同步工作而出错。

所以，画PCB(电路板)的时候，晶振离它的放大电路(IC管脚)越近越好。
