领泰半导体是一家专业的功率器件设计公司，从事功率器件产品的设计、研发和销售；所属研发团队来源于世界顶尖功率器件设计公司，创始团队拥有行业30年以上的功率器件设计经验。公司拥有MOSFET与IGBT两项主轴产品，其产品采用行业先进制程，结合设计人员多年专业经验，在产品性能上追求极致化，在成本控制上实现最优化。

最近，充电头网整理往年的拆解案例时，发现领泰低压MOS产品有被17款等移动电源选用，其中不乏三星、华为、联想、安克、绿联、倍思、mophie等国内外知名品牌的应用案例，产品质量有口皆碑。下面充电头网将带您详细了解领泰低压MOS的实际应用案例。

领泰MOS移动电源应用案例

40V耐压

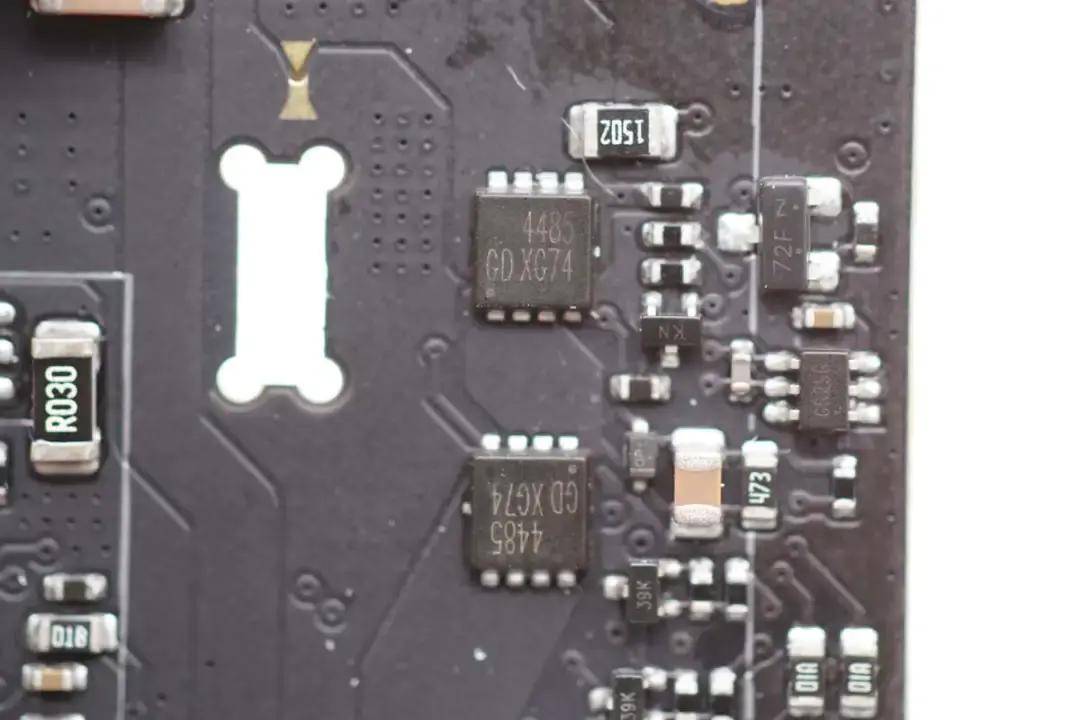

领泰LT4485FL

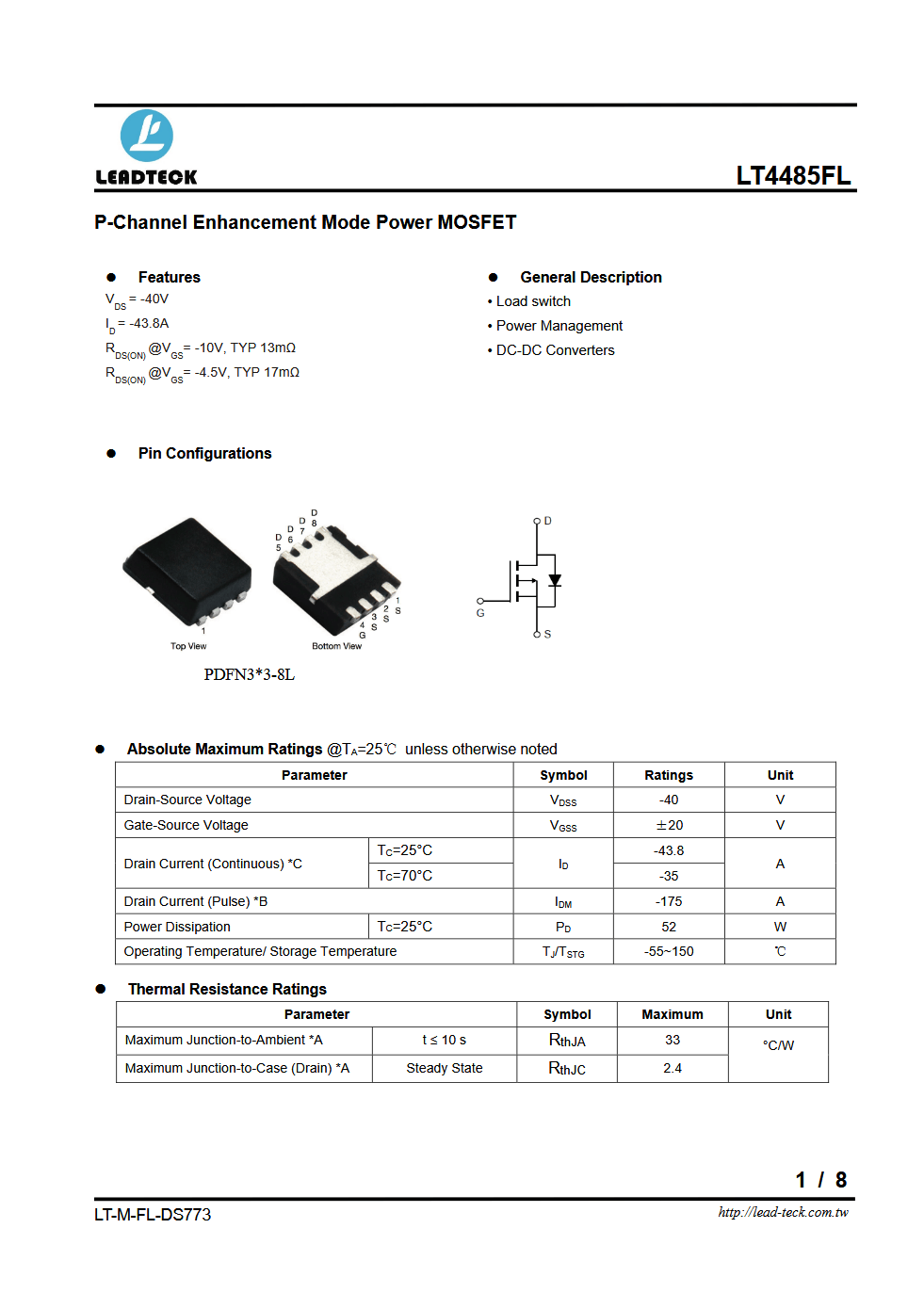

领泰LT4485FL是一颗增强型PMOS，耐压-40V，连续漏极电流-43.8A，导阻13mΩ，采用PDFN3*3封装。该器件可在负载开关、电源管理以及DC-DC电路应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，联想拯救者PB9 170W 24000mAh游戏本快充移动电源

2、拆解报告，联想拯救者PB9 170W 24000mAh游戏本快充移动电源

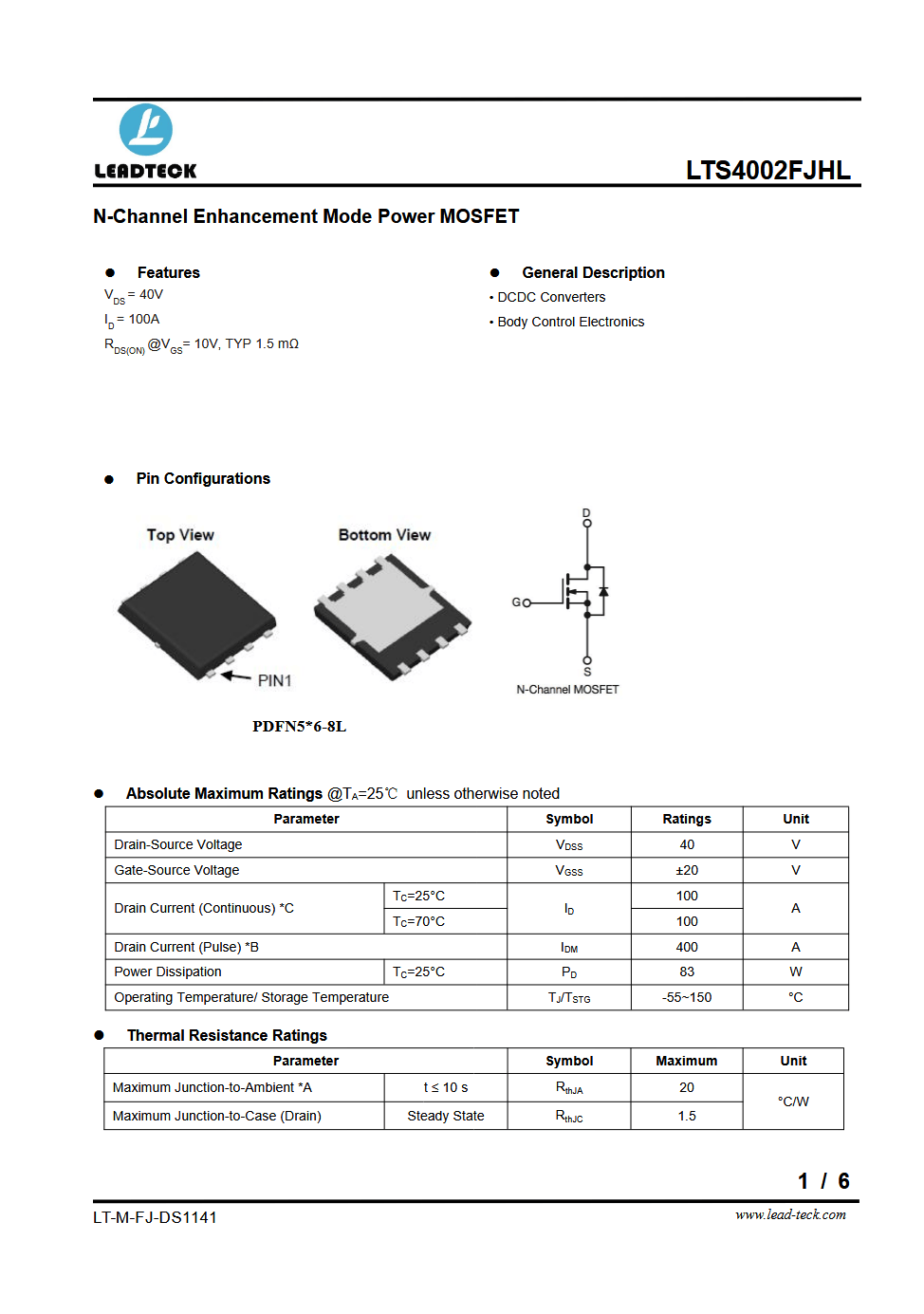

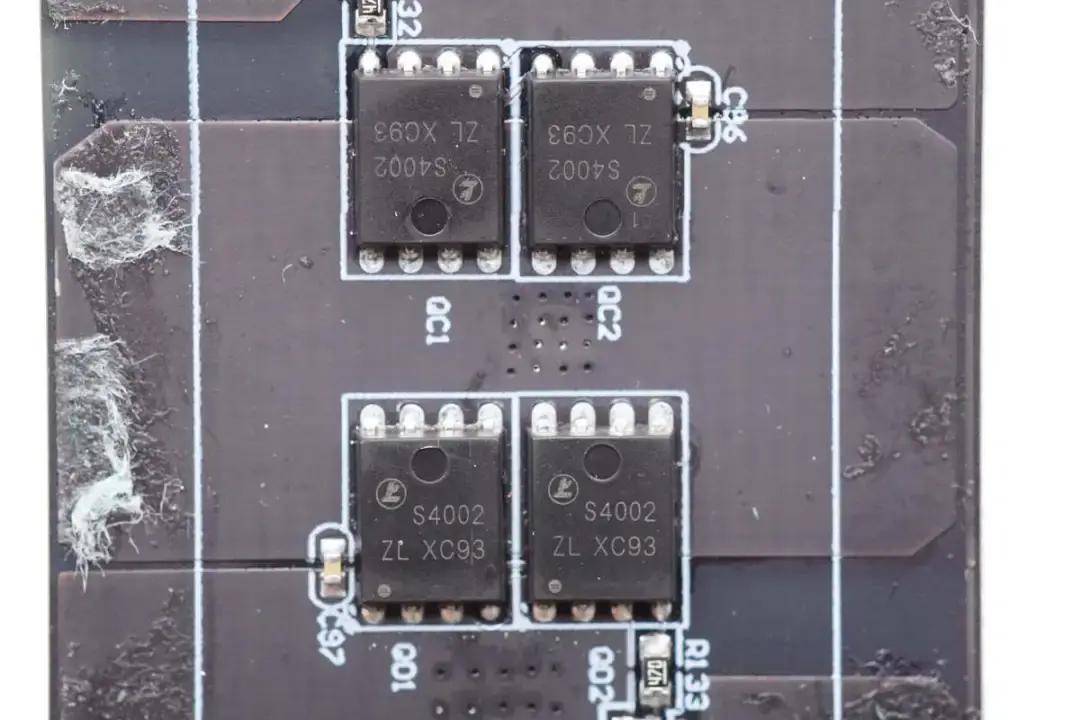

领泰LTS4002FJHL

领泰LTS4002FJHL是一颗增强型NMOS，耐压40V，连续漏极电流100A，导阻1.5 mΩ。该器件可在DC-DC电路、 车身控制系统等场景应用。

该器件的详细规格书如上图所示。

应用案例：

1、拆解报告，联想拯救者PB9 170W 24000mAh游戏本快充移动电源

2、内置高性能全极耳21700电池，闪极170W赛博棱镜移动电源拆解

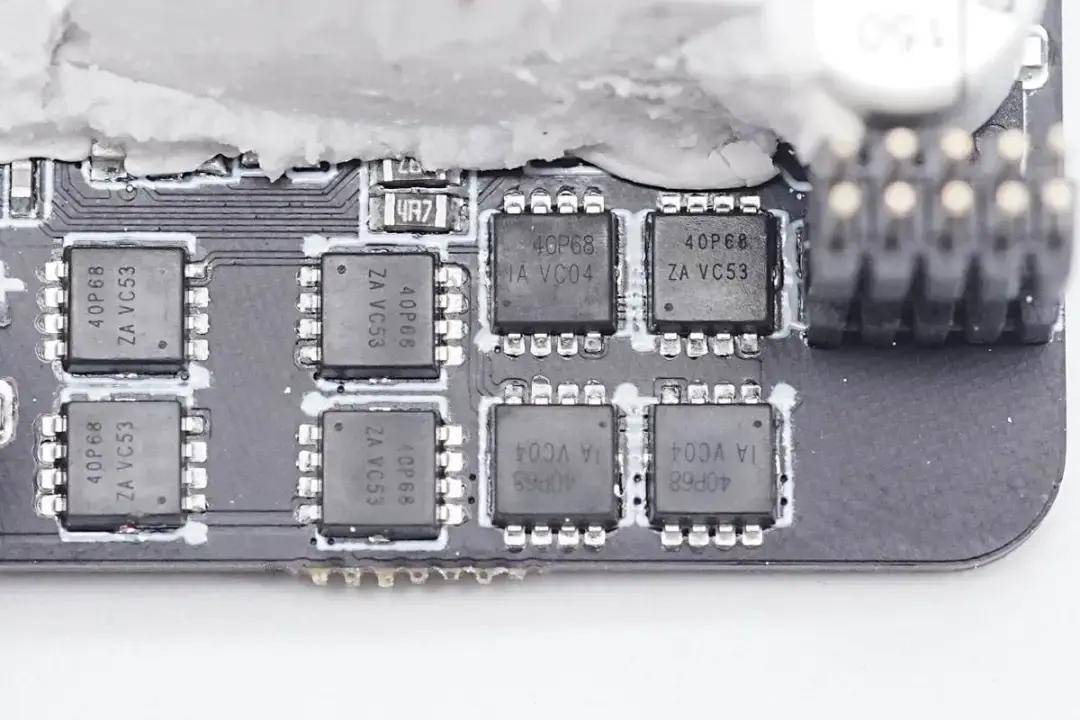

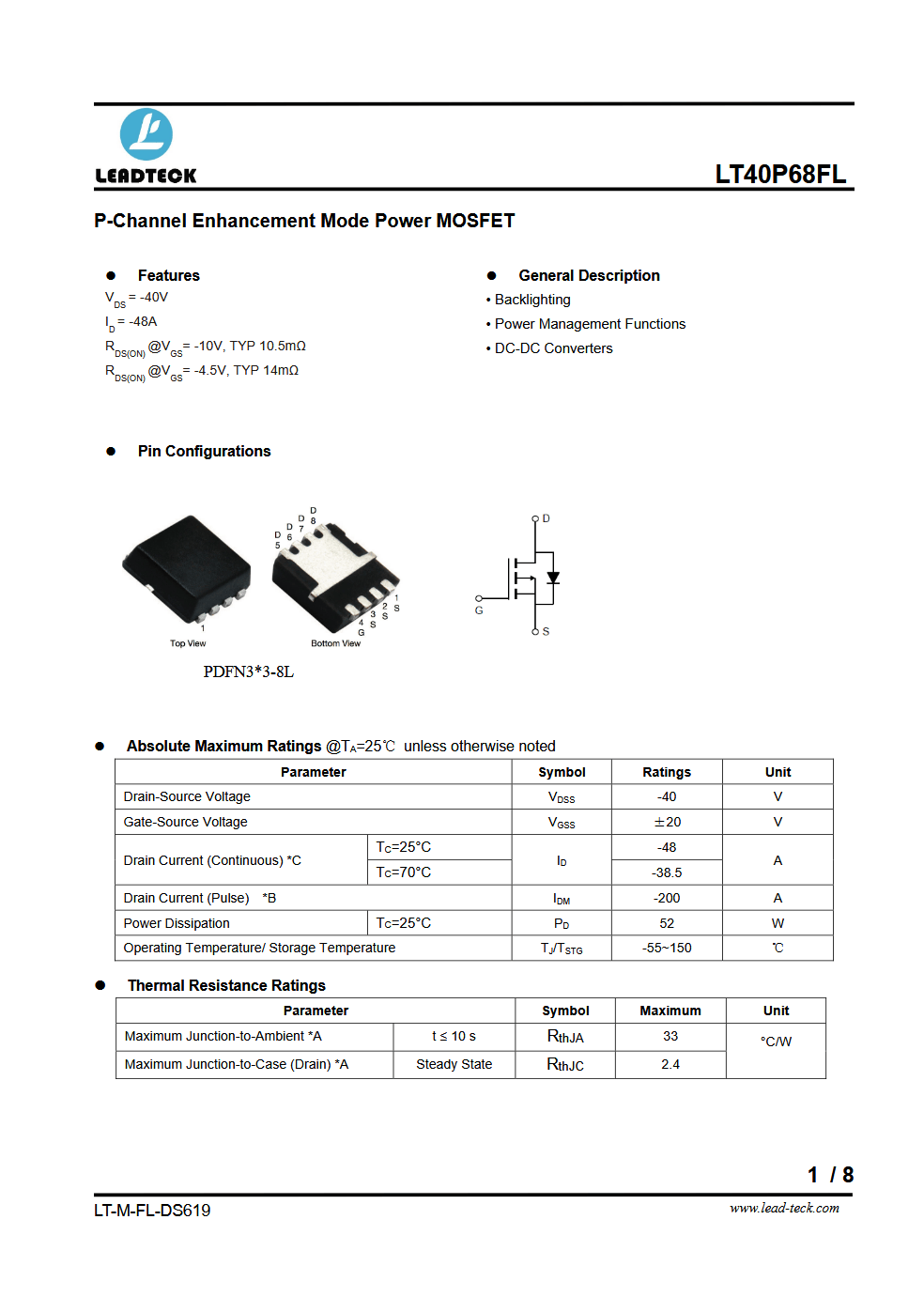

领泰LT40P68FL

领泰LT40P68FL是一颗耐压-40V，连续漏极电流-48A，导阻10.5mΩ的增强型PMOS。该器件适合背光驱动、电源管理以及DC-DC升降压电路应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，Anker安克140W 2C1A双向快充移动电源

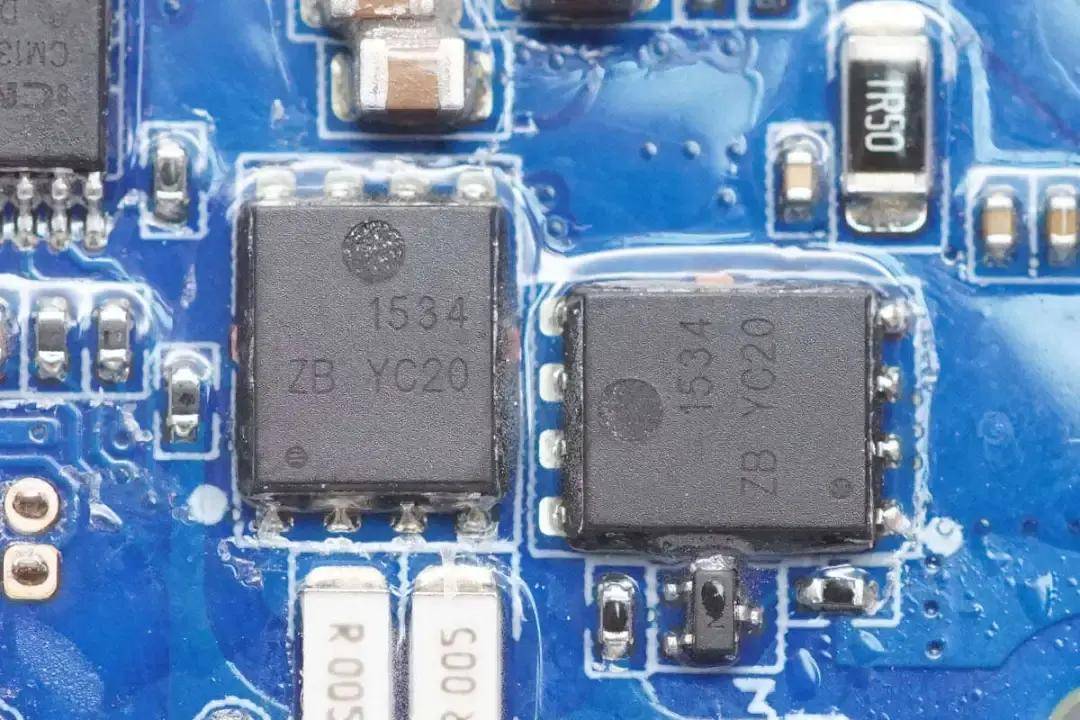

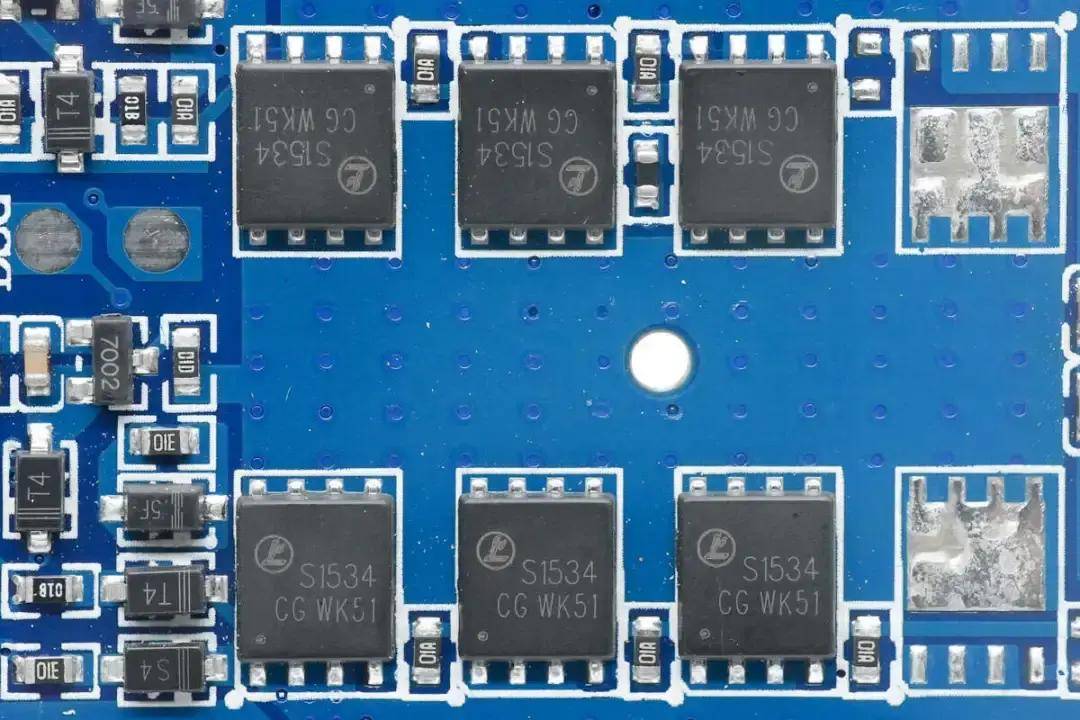

领泰LTS1534FJHG

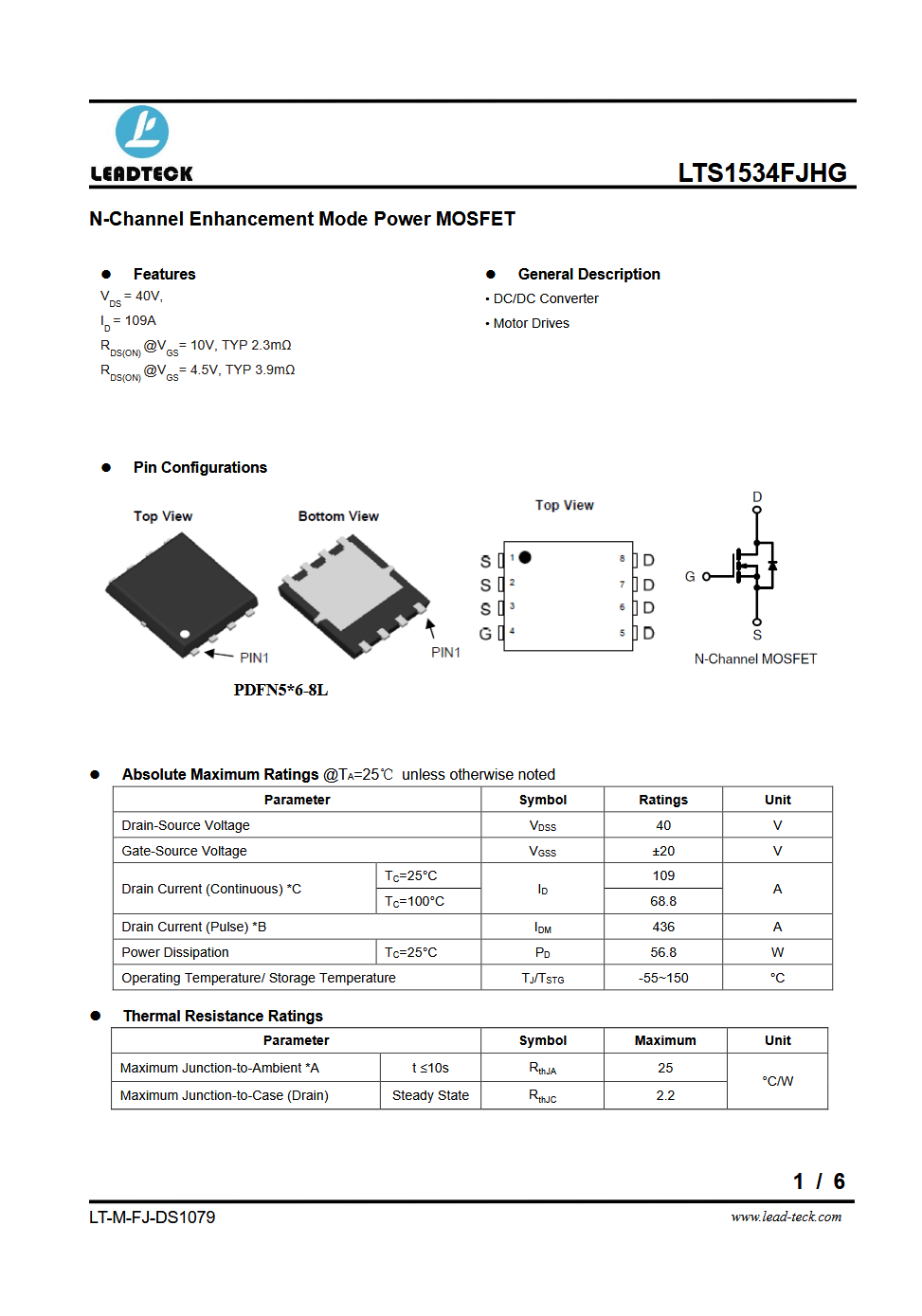

领泰LTS1534FJHG是一颗采用PDFN5*6封装的增强型NMOS，耐压40V，导阻2.3mΩ，连续漏极电流109A。该器件适合DC-DC电路以及电机驱动电路等场景应用。

该器件的详细规格书如上图所示。

应用案例：

1、拆解报告，绿联48000mAh 300W大功率快充移动电源

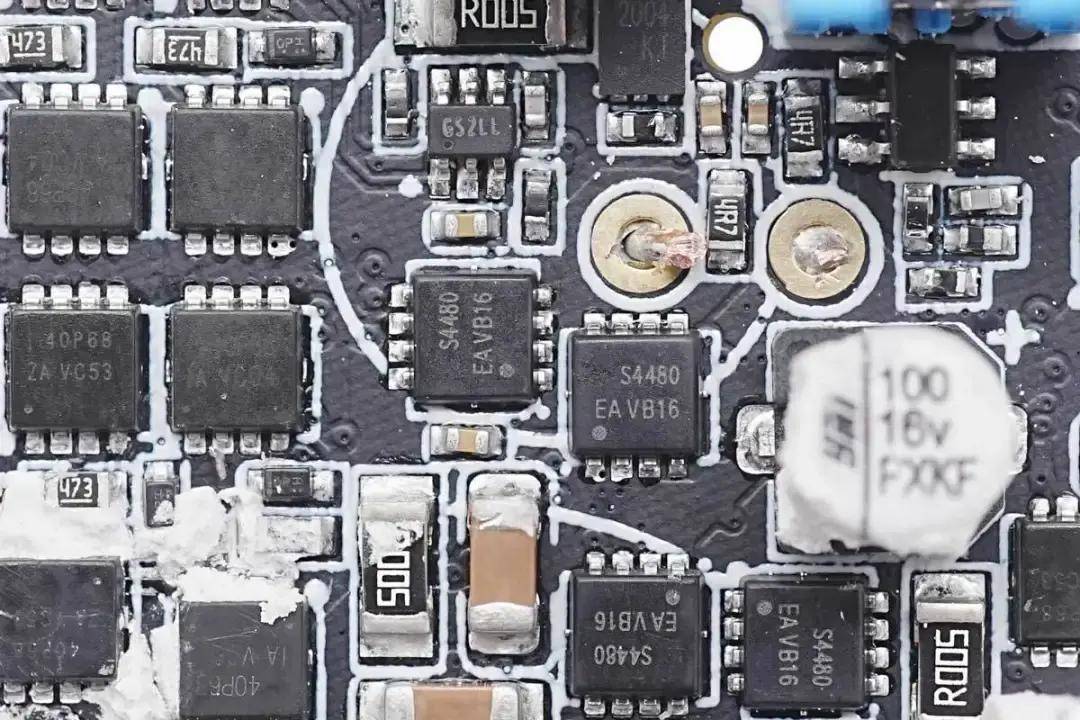

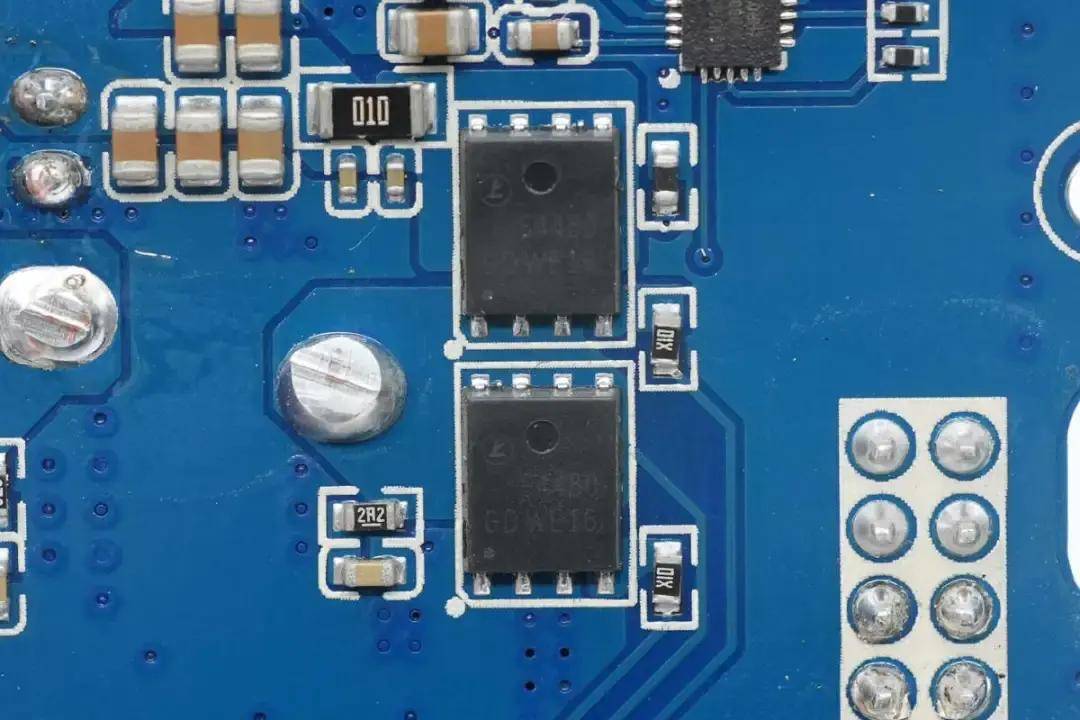

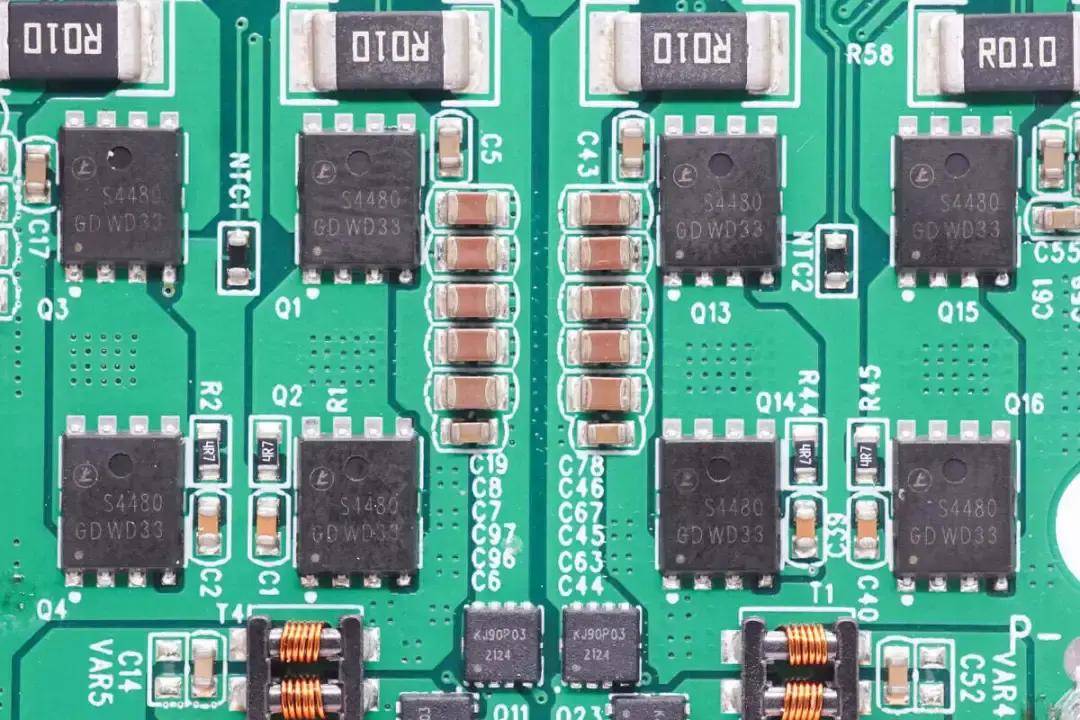

领泰LTS4480FJ

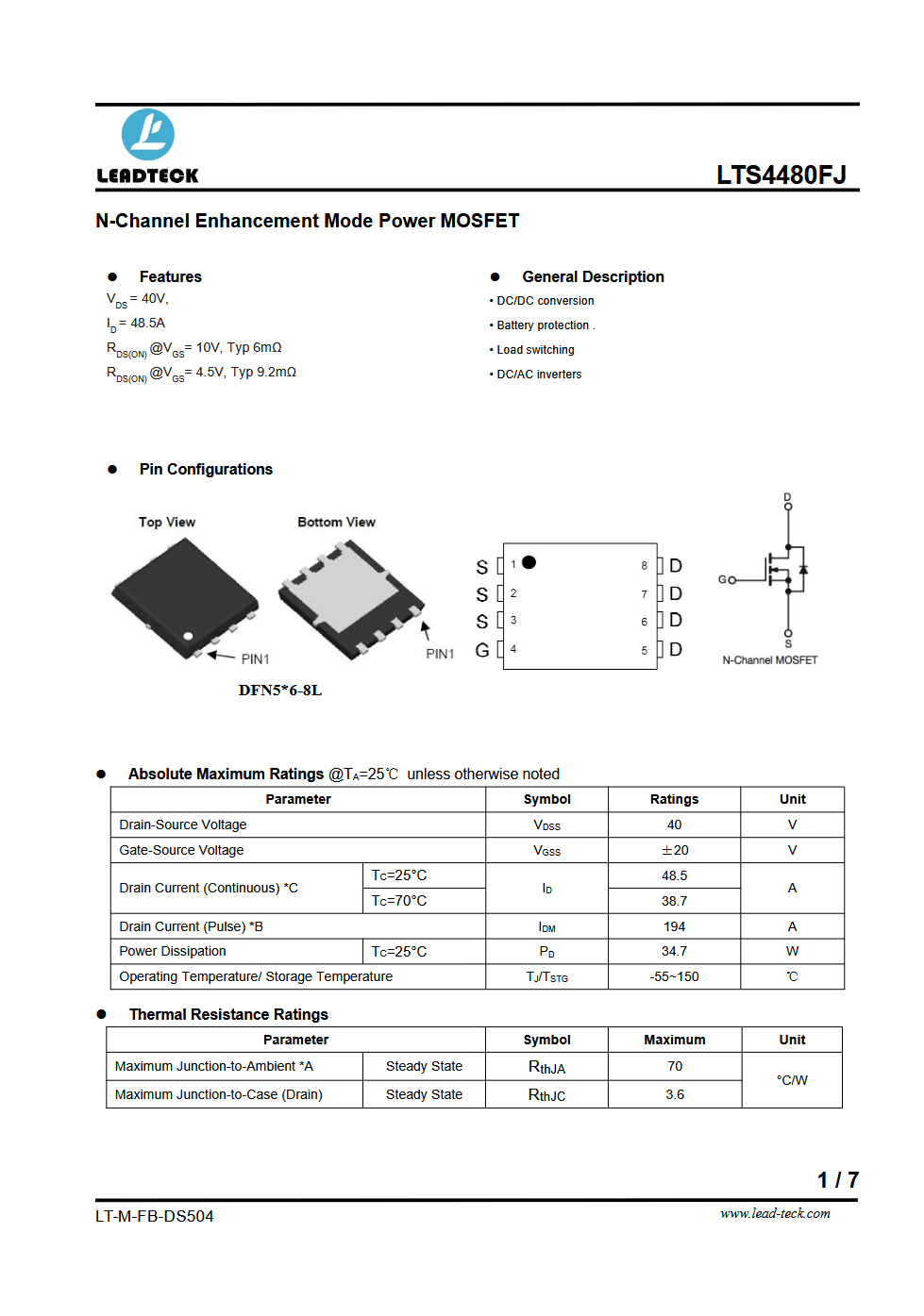

领泰LTS4480FJ-N是一颗采用DFN5*6封装的增强型NMOS，耐压40V，导阻6mΩ，连续漏极电流48.5A。该器件可在DC-DC电路、电池保护、负载开关、DC-AC逆变等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，SmallRig斯莫格迷你V口电池VB99 Pro

2、拆解报告，CHOETECH迪奥科26800mAh 100W USB PD快充移动电源

领泰LTS4480FJ-N

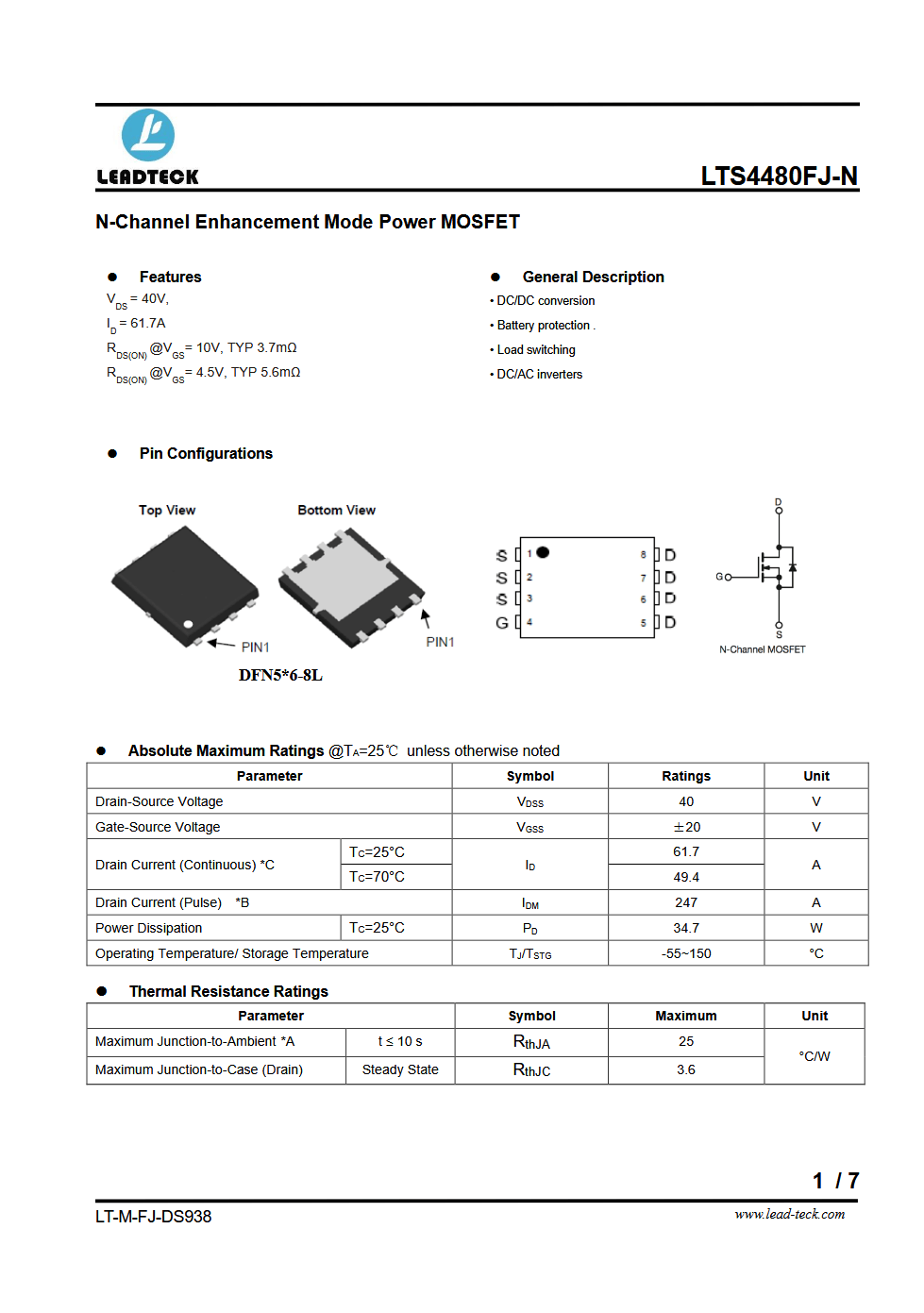

领泰LTS4480FJ-N是一颗采用DFN5*6封装的增强型NMOS，耐压40V，导阻3.7mΩ，连续漏极电流61.7A。该器件可在DC-DC电路、电池保护、负载开关、DC-AC逆变等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，绿联48000mAh 300W大功率快充移动电源

2、拆解报告，联想拯救者PB9 170W 24000mAh游戏本快充移动电源

3、内置高性能全极耳21700电池，闪极170W赛博棱镜移动电源拆解

领泰LTS4480FL

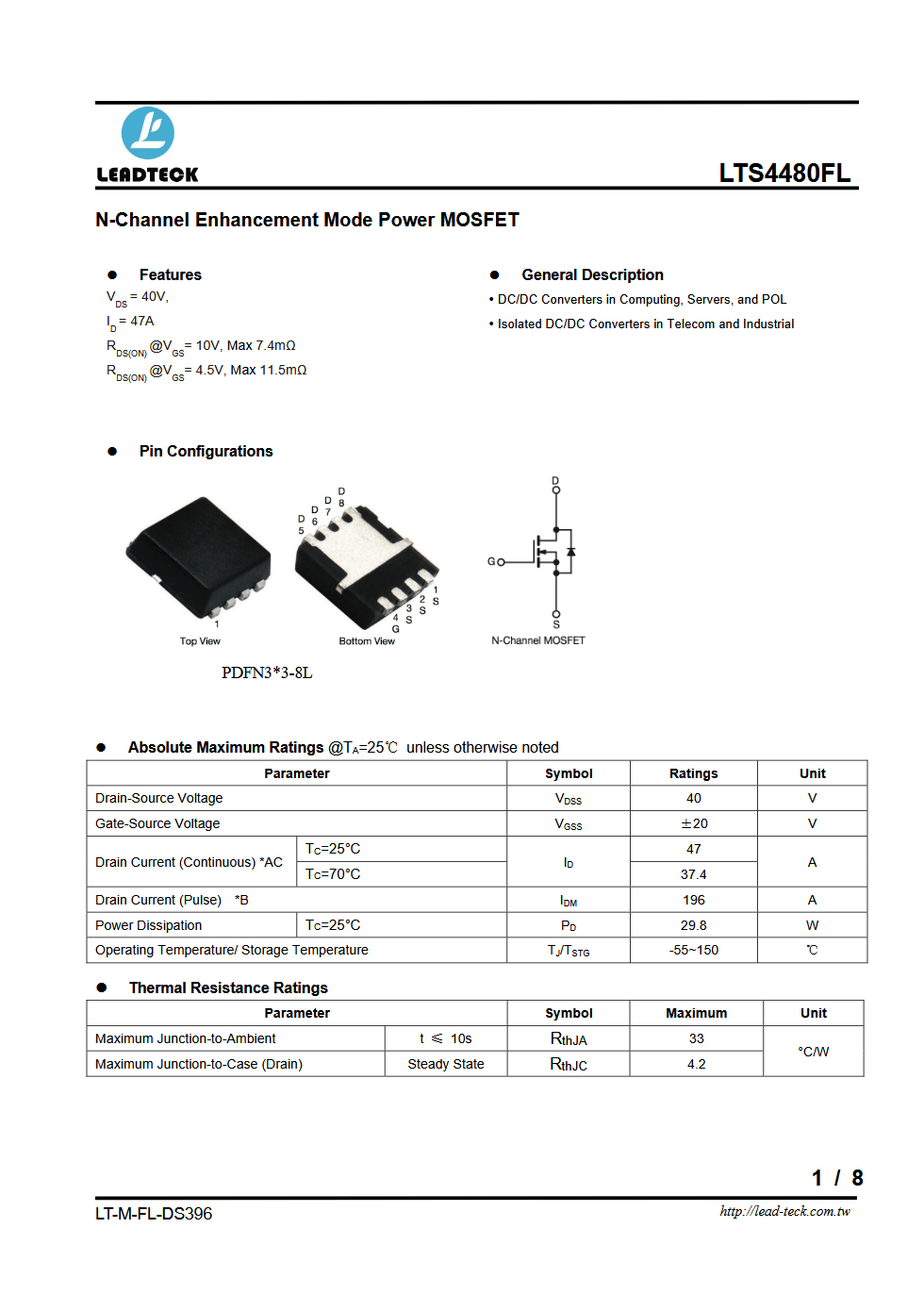

领泰LTS4480FL是一颗是一颗增强型NMOS，耐压40V，连续漏极电流47A，导阻7.4 mΩ。该器件适合服务器、数据中心、负载电源的DC-DC电路以及电信、工业电源中的DC-DC电路等诸多场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，Anker安克140W 2C1A双向快充移动电源

领泰LTS6642FAC

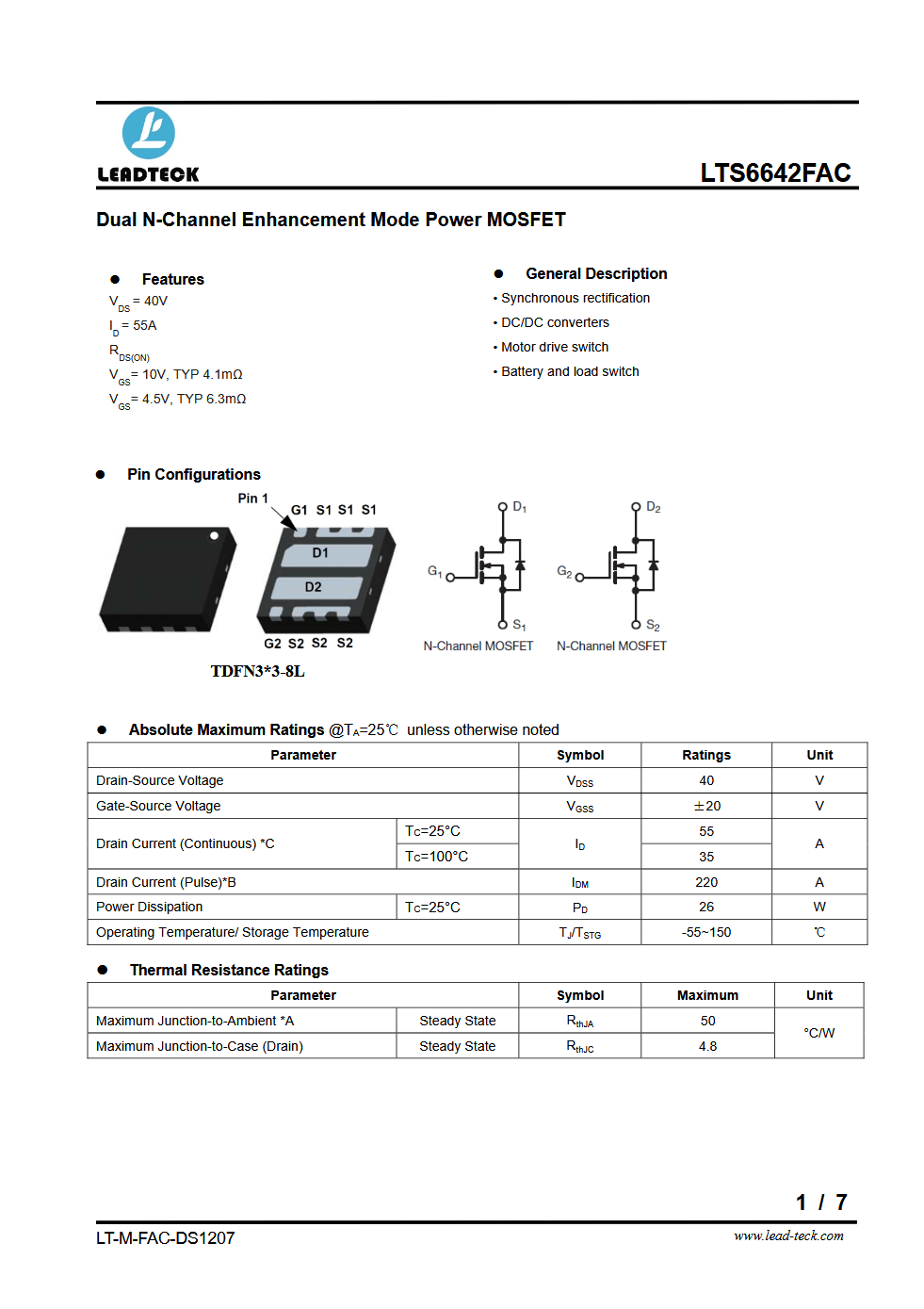

领泰LTS6642FAC以一颗增强型NMOS，耐压40V，连续漏极电流55A，导阻4.1mΩ，采用TDFN3*3封装。该器件适合同步整流、DC-DC升降压电路、电机驱动、电池保护以及负载开关等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，ANKER Prime二合一9600mAh移动电源

30V耐压

领泰LT1534FJ-Z

领泰LT1534FJ-Z是一颗增强型NMOS，耐压30V，导阻1.7mΩ，连续漏极电流154A，采用DFN5*6封装。该器件可在同步整流、高功率密度DC-DC电路、同步降压、负载开关等诸多场景应用。

详细规格书如上图所示。

应用案例:

1、拆解报告，酷态科15号超级电能卡Air

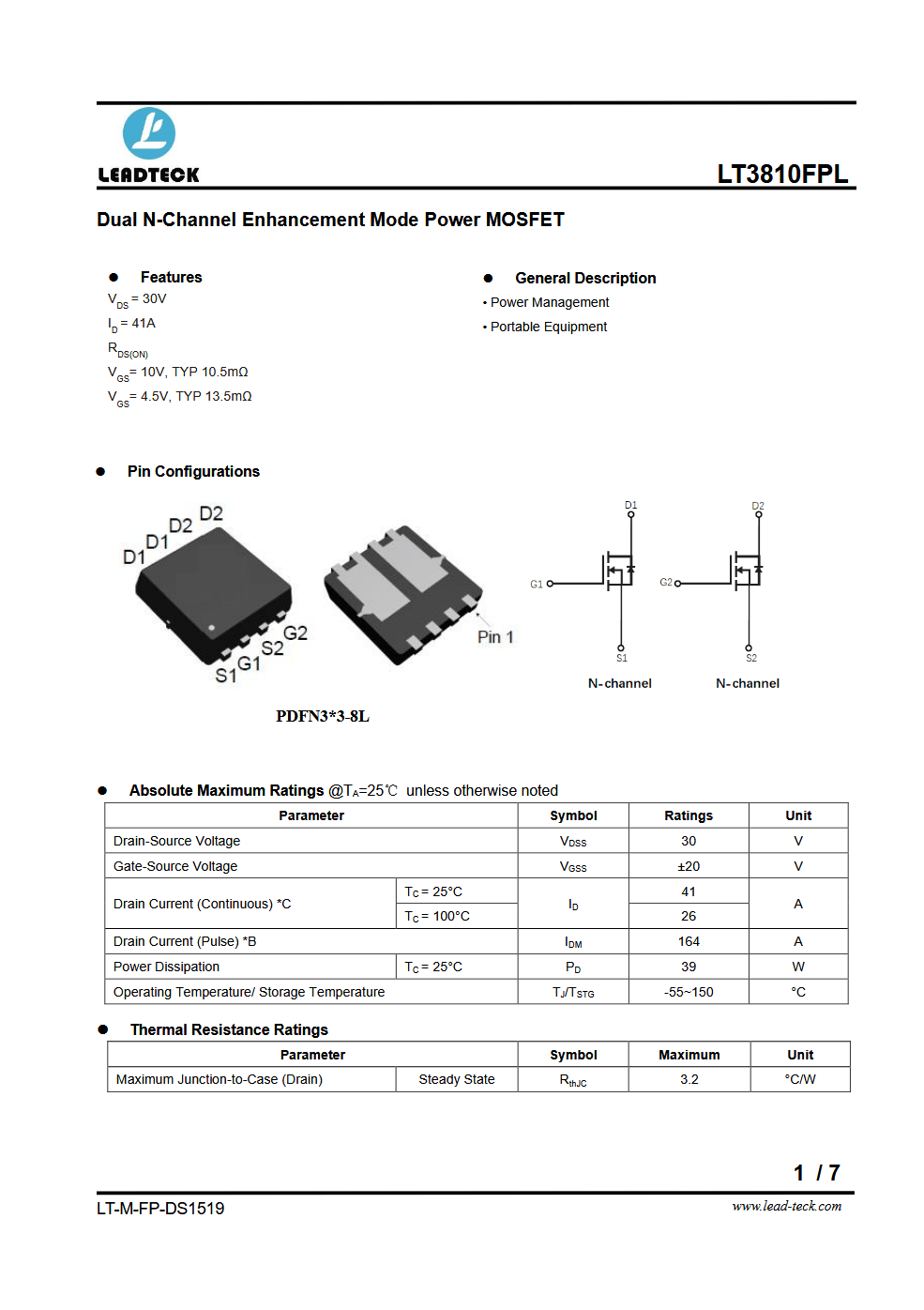

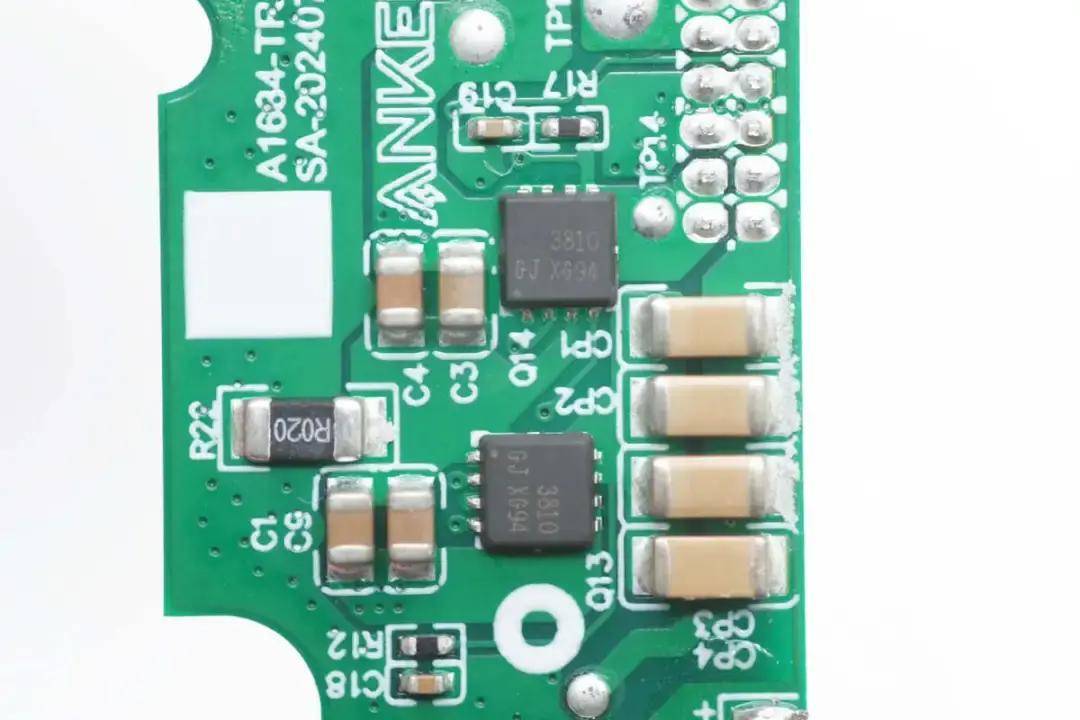

领泰LT3810FPL

领泰LT3810FPL是一颗增强型双NMOS，耐压30V，连续漏极电流41A，导阻10.5mΩ，采用PDFN3*3封装，该器件适合移动电源、无线充等便携设备以及电源管理等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，安克ZOLO 10000mAh磁吸无线充

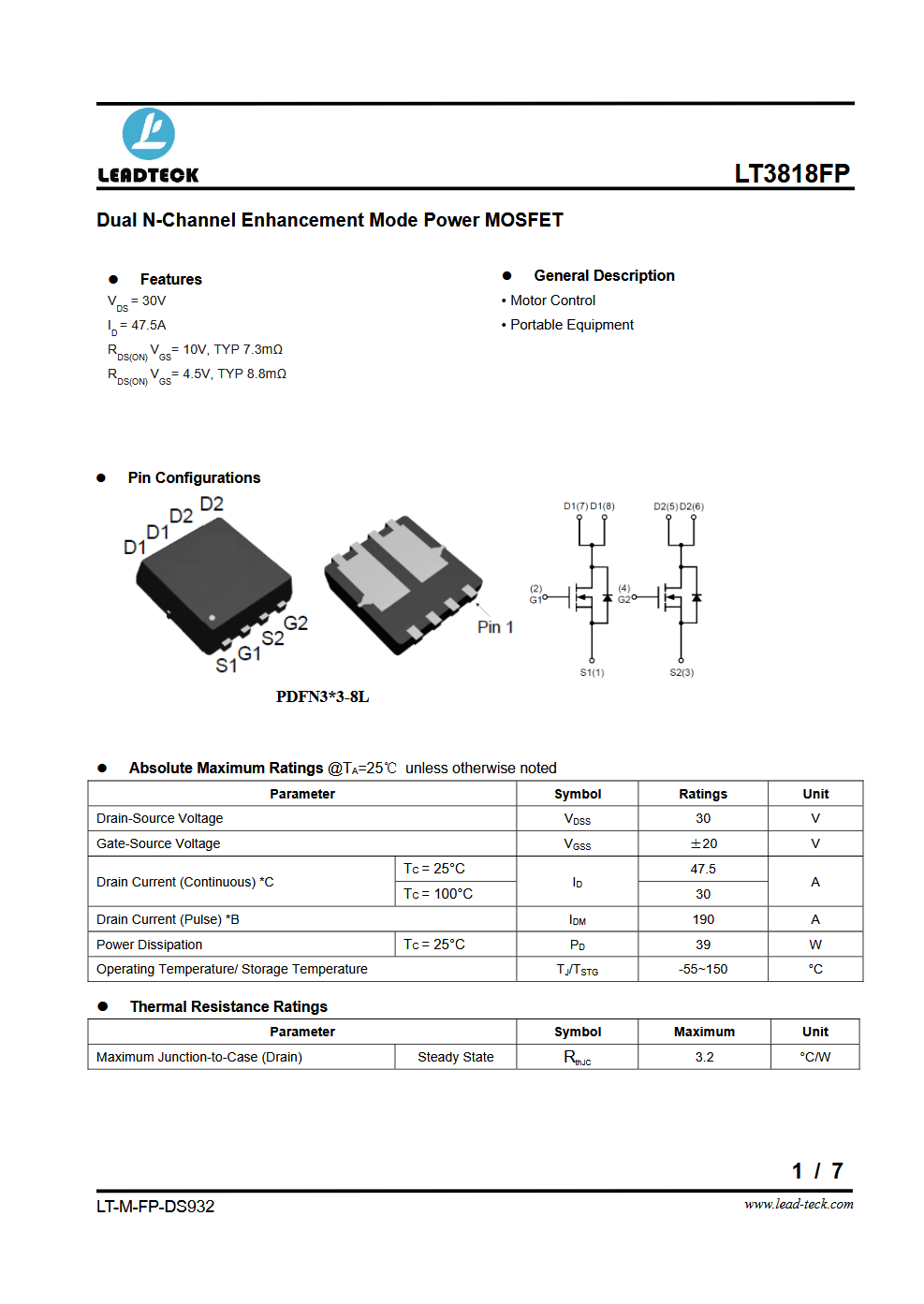

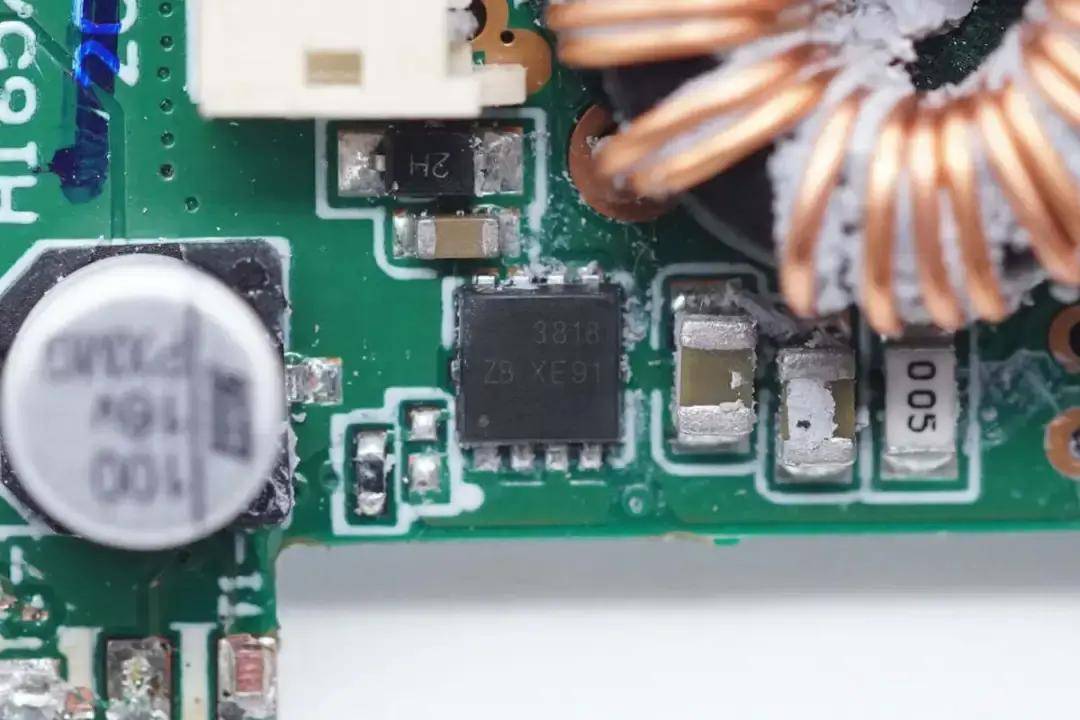

领泰LT3818FP

领泰LT3818FP是一颗耐压30V，导阻7.3mΩ的增强型双NMOS，连续漏极电流47.5A。该器件适合移动便携设备以及电机控制等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，安克10000mAh自带线充电宝

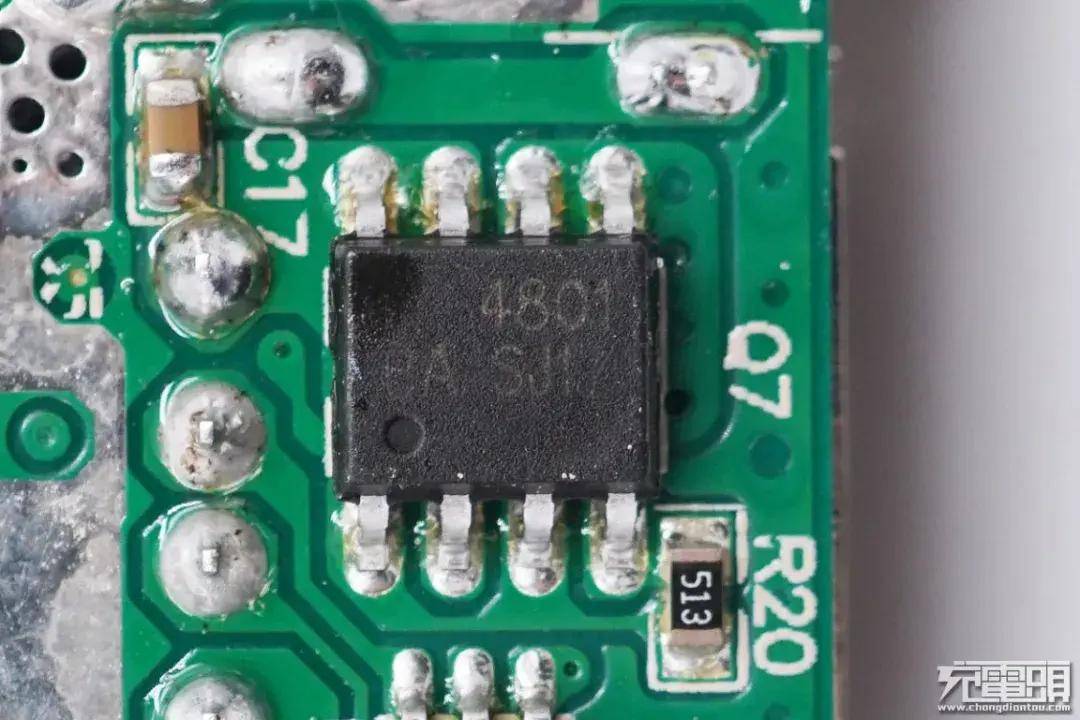

领泰LT4801SQ

领泰LT4801SQ是一颗双PNMOS，耐压-30V，导阻13mΩ，连续漏极电流-9.8A，采用SOP8封装。该器件可在负载开关、PWM等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，努比亚红魔45W USB PD氘锋移动电源20000mAh

领泰LT6428FJ

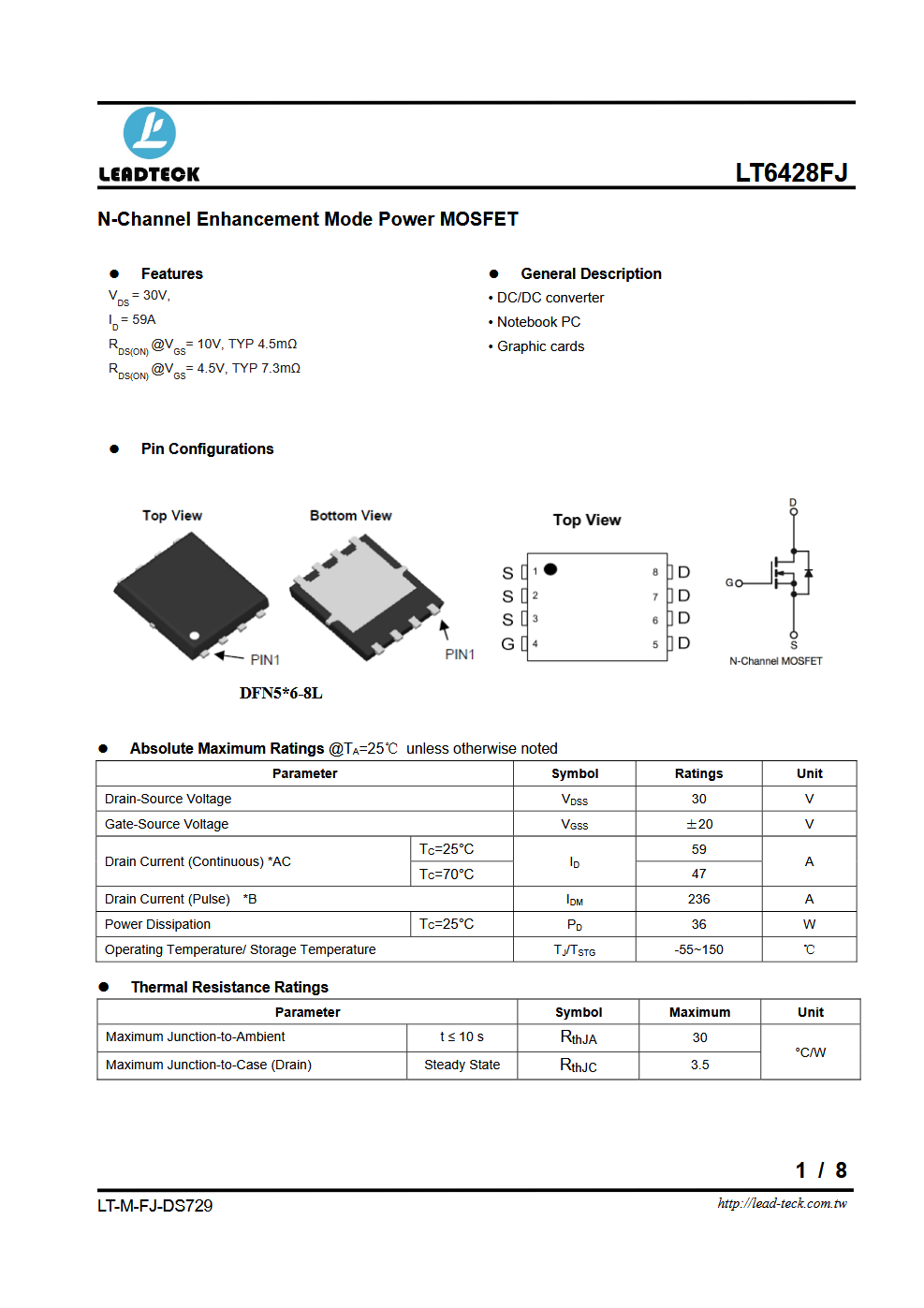

领泰LT6428FJ是一颗增强型NMOS，耐压30V，导阻4.5mΩ，连续漏极电流59A，采用DFN5*6封装。该器件适合DC-DC电路、笔记本电脑以及显卡等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，Baseus倍思20000mAh 45W PD快充移动电源

2、拆解报告，SmallRig斯莫格迷你V口电池VB99 Pro

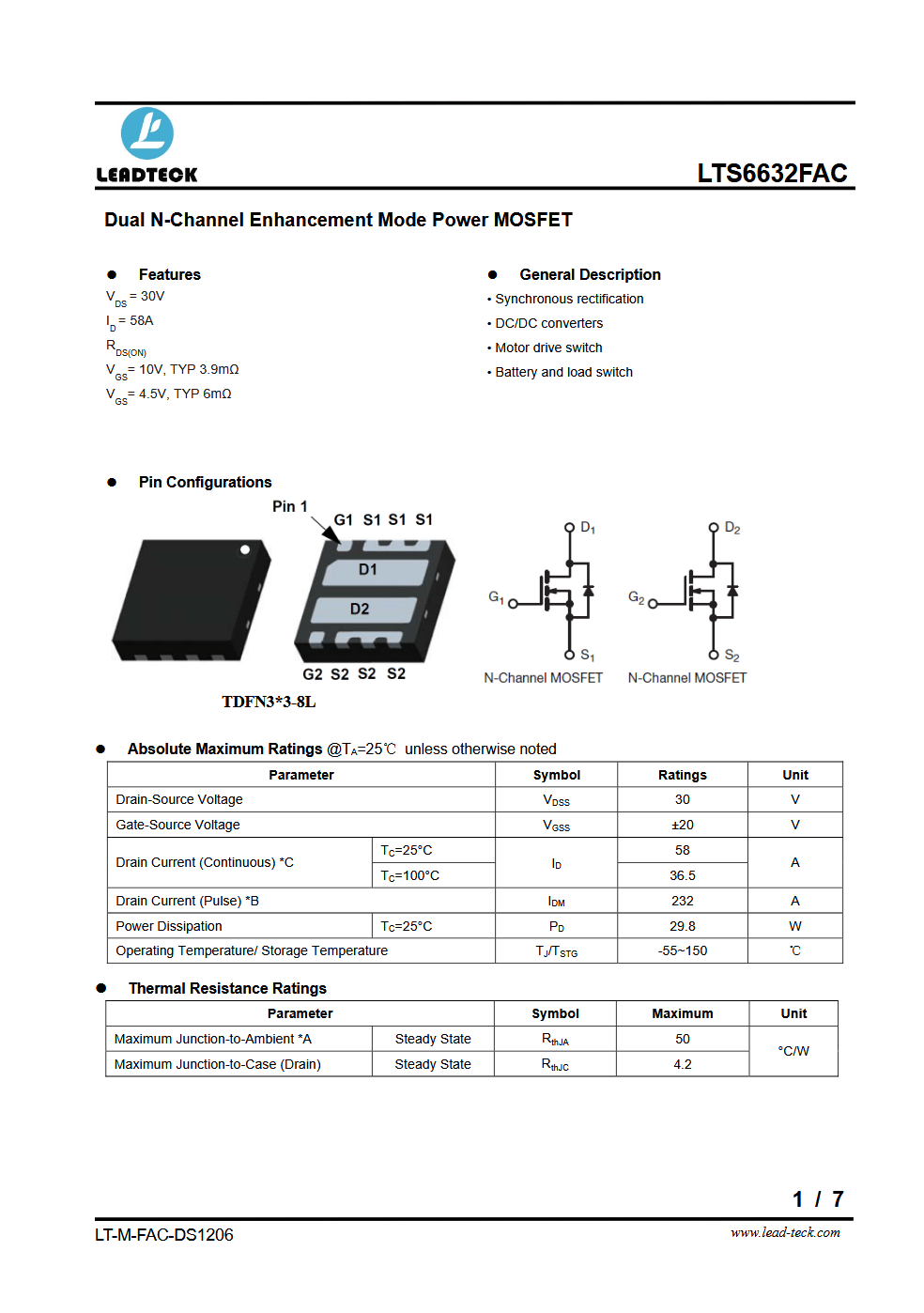

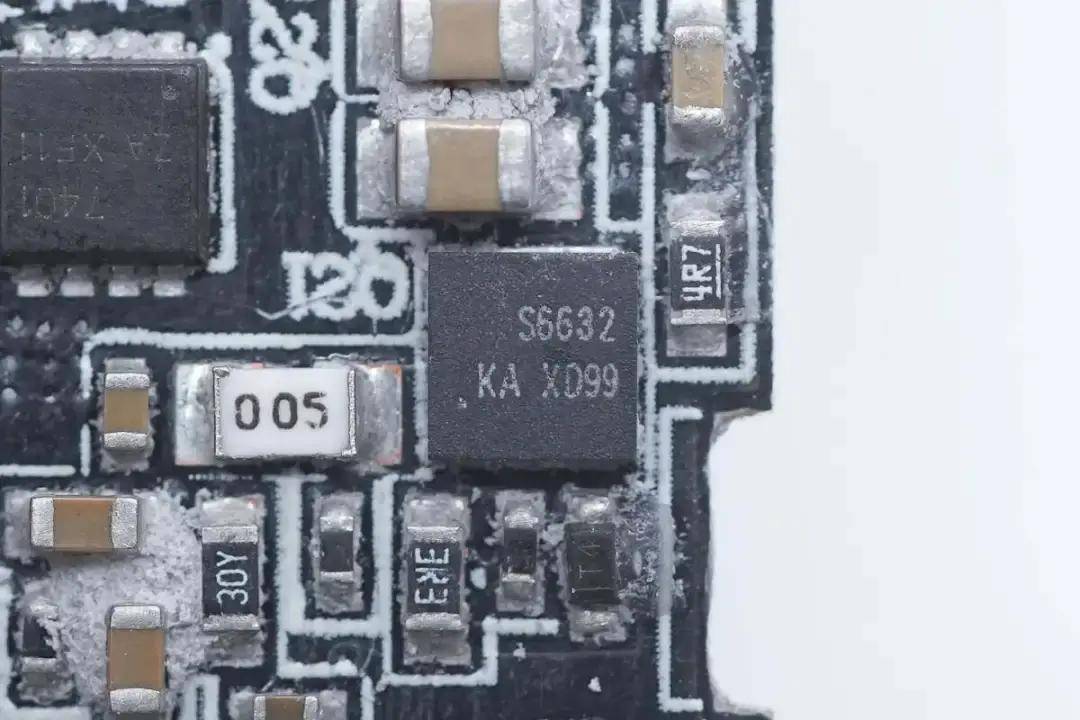

领泰LTS6632FAC

领泰LTS6632FAC是一颗增强型双NMOS，耐压30V，导阻3.9mΩ，连续漏极电流58A，采用TDFN3*3封装。该器件适合同步整流、DC-DC升降压电路、电机驱动、电池保护以及负载开关等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，ANKER Prime二合一9600mAh移动电源

领泰LT7401FL

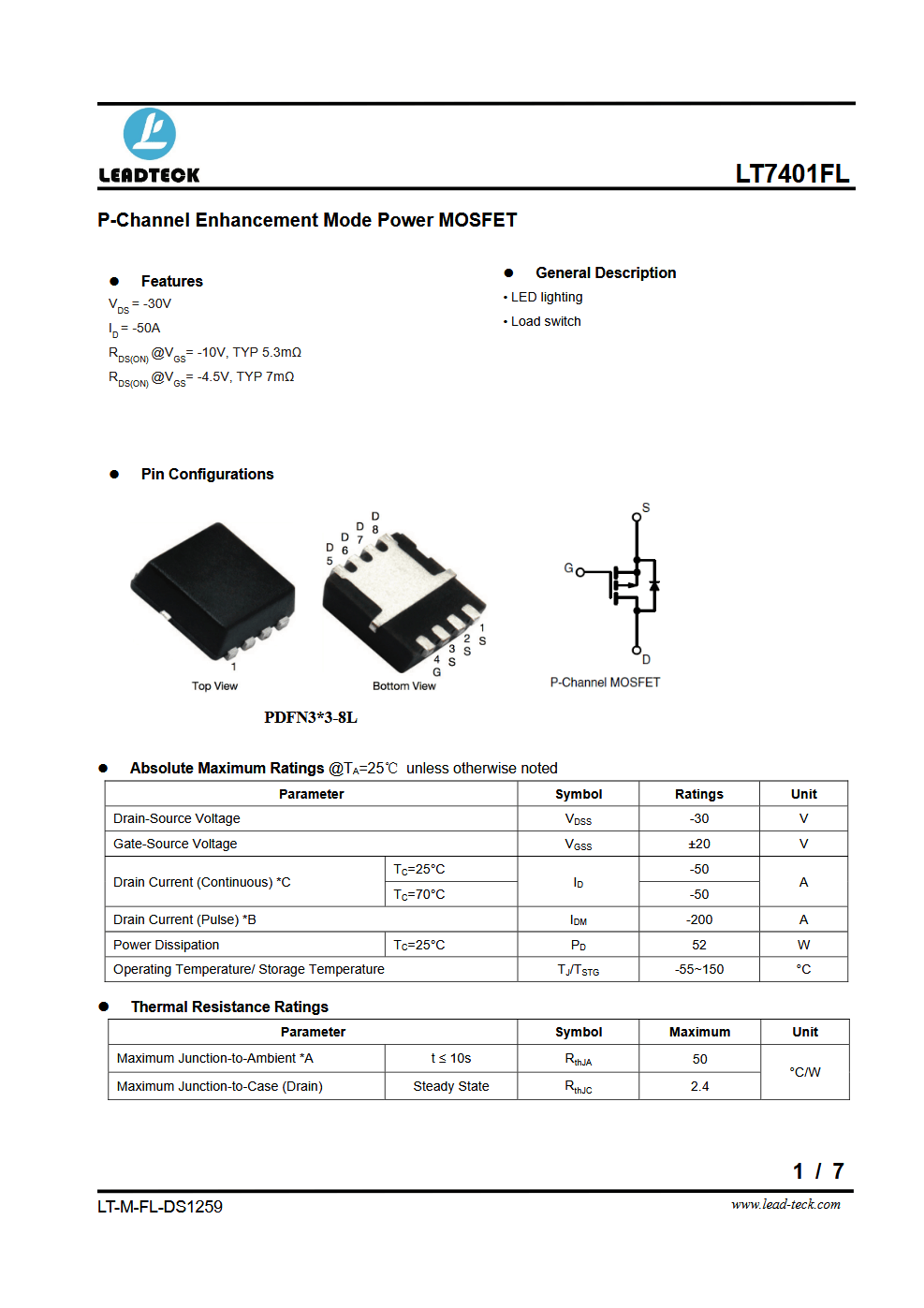

领泰LT7401FL是一颗增强型PMOS，耐压-30V，导阻5.3mΩ，连续漏极电流-50A，采用PDFN 3*3封装。该器件适合LED照明以及负载开关等诸多场景应用。

详细规格书如上图所示。

应用案例：

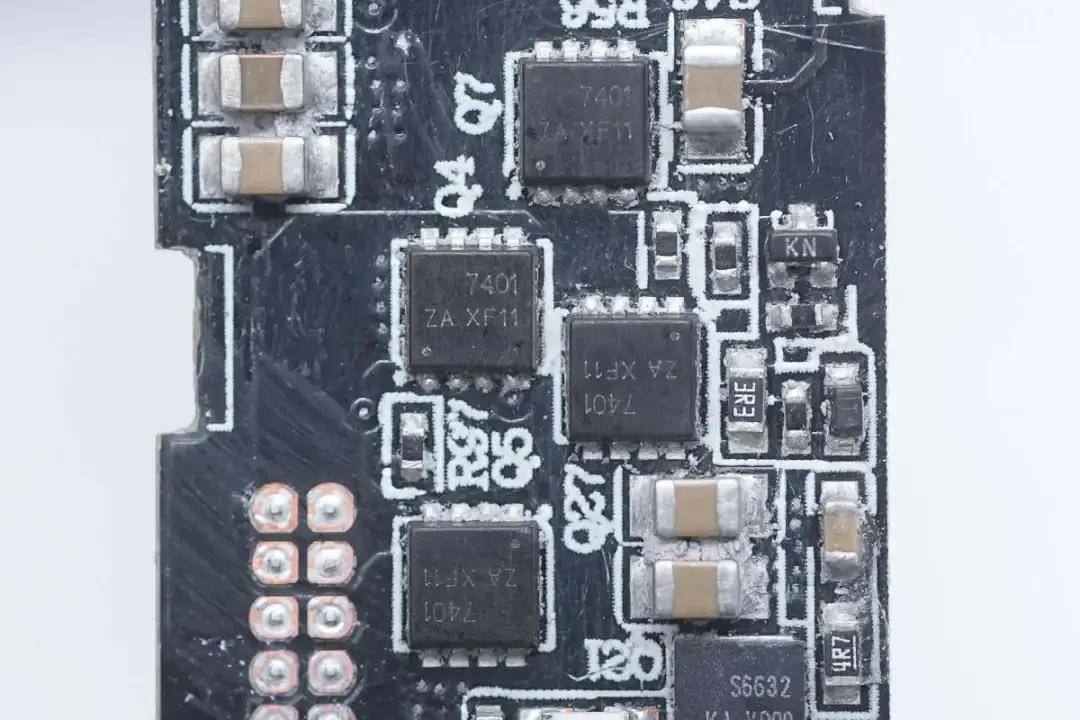

1、拆解报告，ANKER Prime二合一9600mAh移动电源

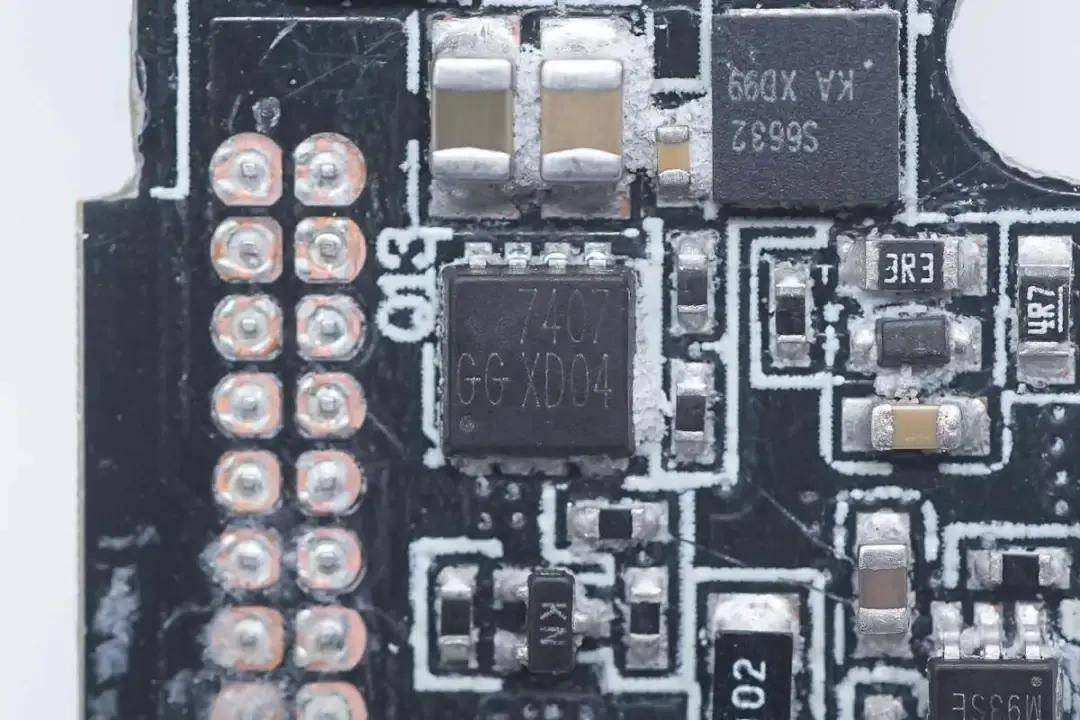

领泰LT7407FL-YHG

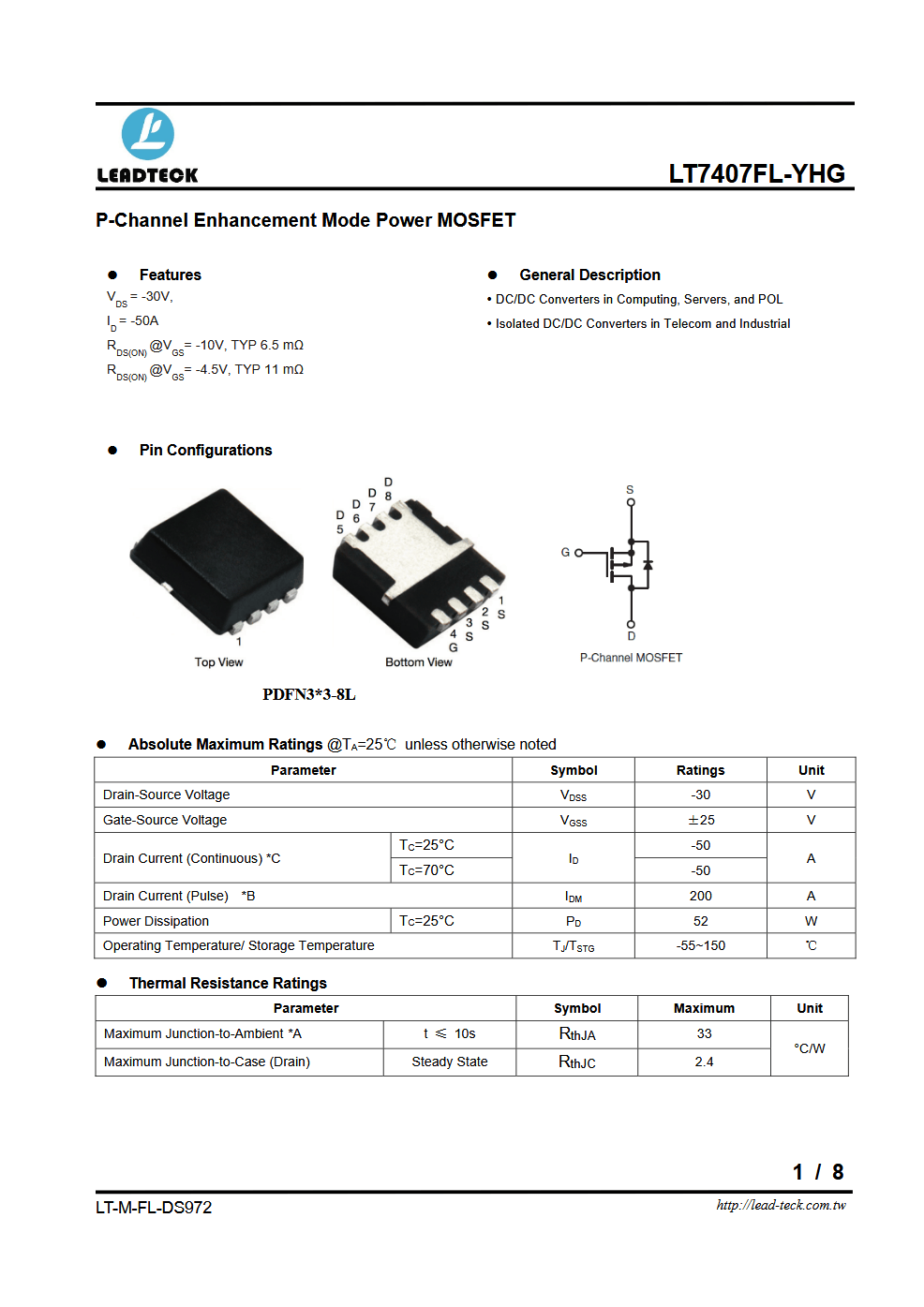

领泰LT7407FL-YHG是一颗增强型PMOS，耐压-30V，连续漏极电流-50A，导阻6.5mΩ。该器件适合服务器、数据中心、负载电源的DC-DC电路以及电信、工业电源中的DC-DC电路等诸多场景应用。

该器件的详细规格书如上图所示。

应用案例：

1、拆解报告，ANKER Prime二合一9600mAh移动电源

领泰LT7409FL

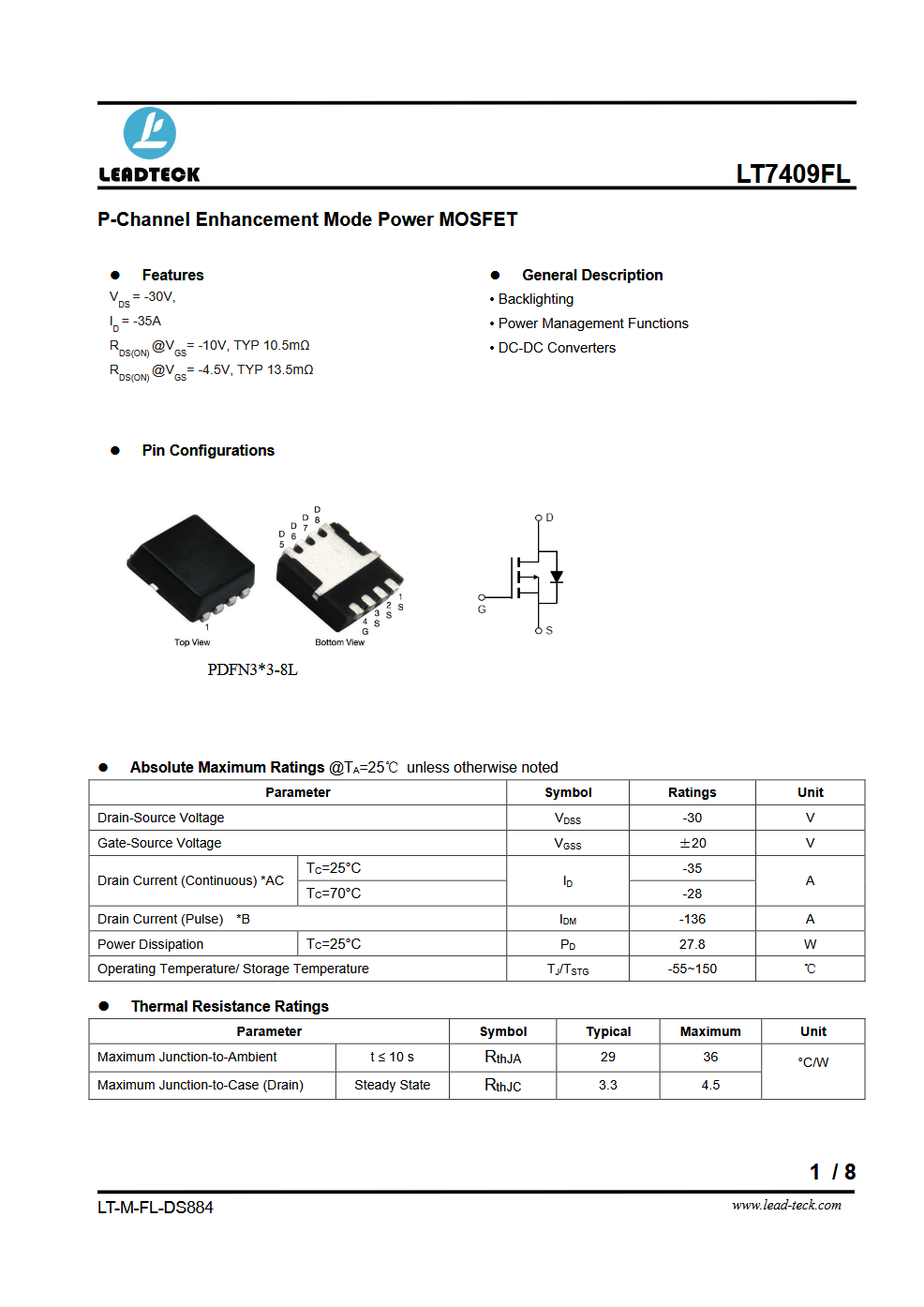

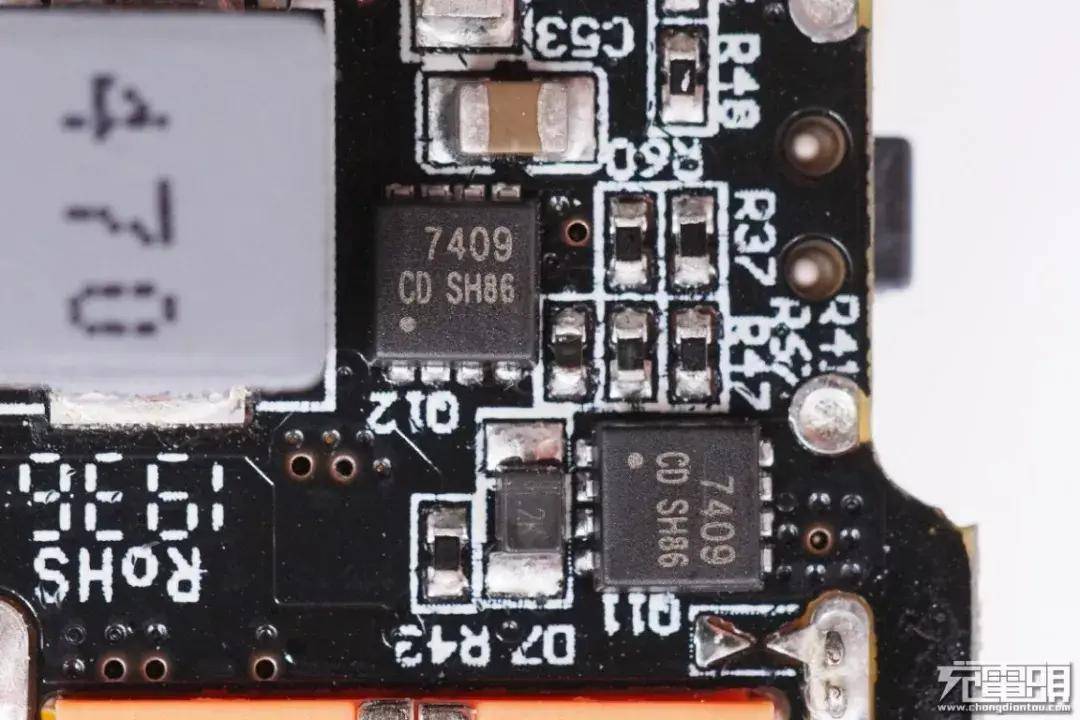

领泰LT7409FL是一颗增强型PMOS，采用PDFN3*3封装，耐压-30V，导阻10.5mΩ，连续漏极电流-35A。该器件可用于背光驱动、电源管理以及DC-DC电路应用。

该器件的详细规格书如上图所示。

应用案例：

1、拆解报告，Baseus倍思20000mAh 45W PD快充移动电源

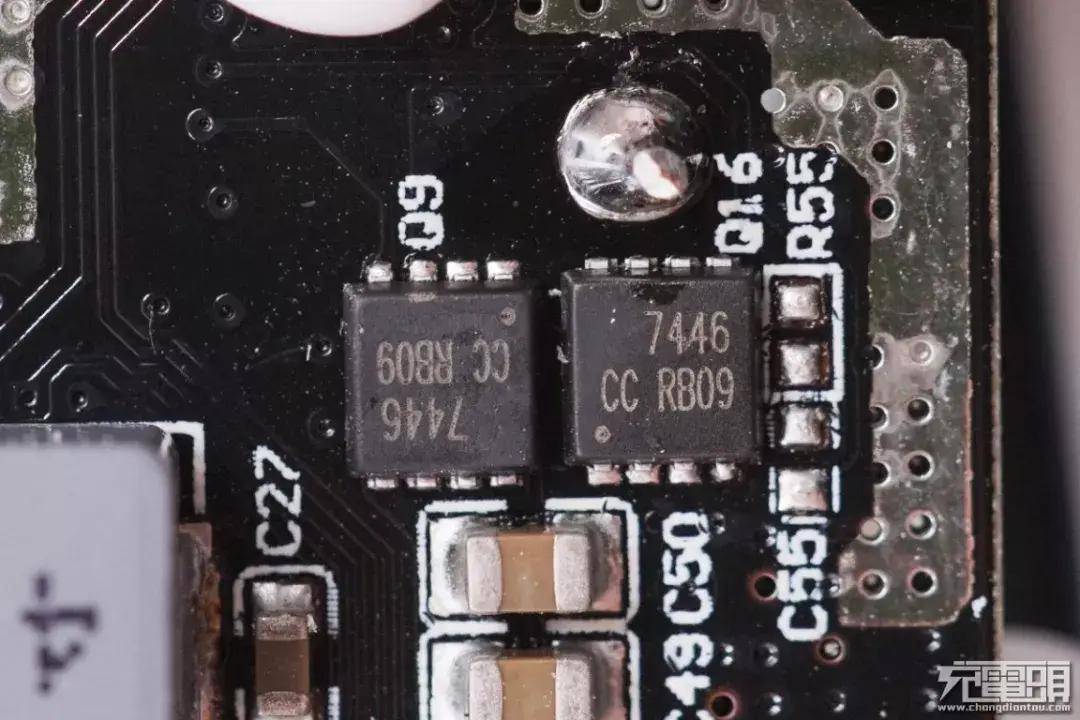

领泰LT7446FL

领泰LT7446FL是一颗增强型NMOS，耐压30V，导阻5.1mΩ，连续漏极电流40A，采用PDFN3*3封装。该器件可在负载开关、电池保护等场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，Baseus倍思20000mAh 45W PD快充移动电源

2、苹果商店专供，mophie 6000mAh 18W PD快充移动电源拆解

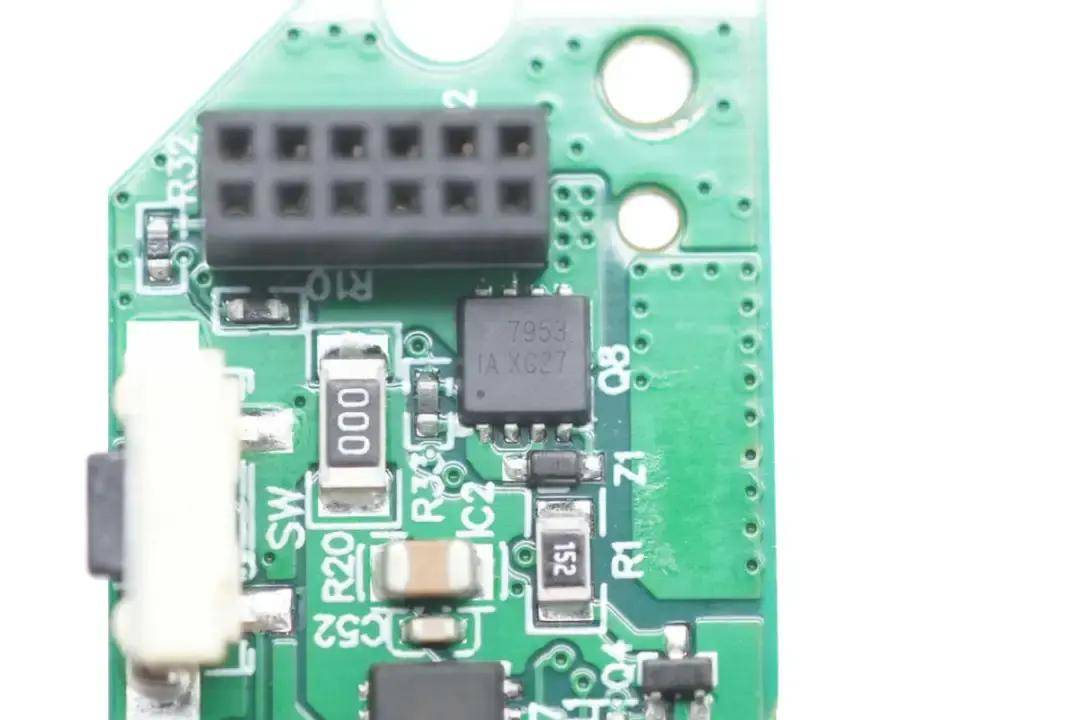

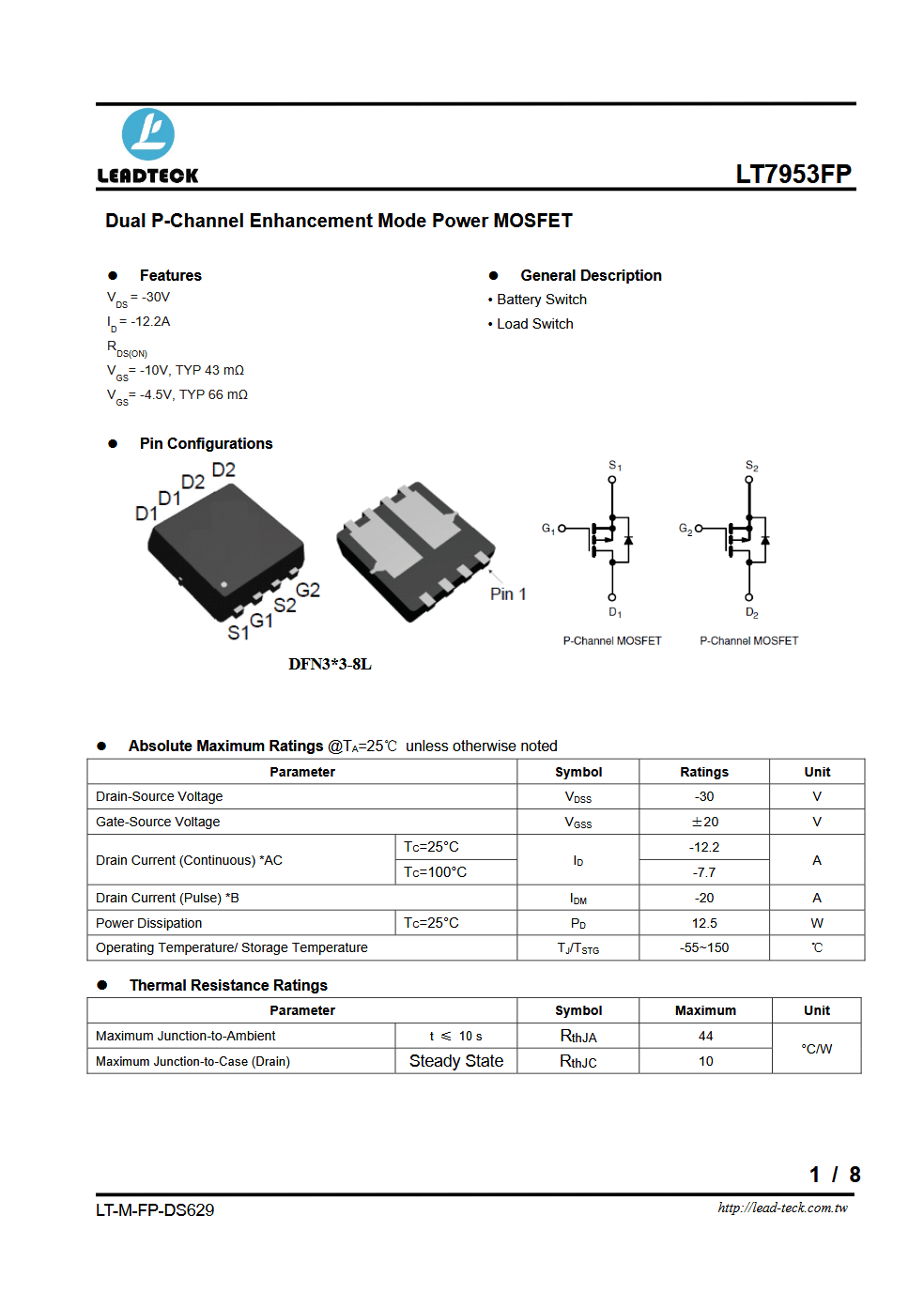

领泰LT7953FP

领泰LT7953FP是一颗增强型双PMOS，耐压-30V，连续漏级电流-12.2A，导阻43mΩ，采用DFN3*3封装。该器件适合电池保护管以及负载开关等诸多场景应用。

该器件的详细规格书如上图所示。

应用案例：

1、拆解报告，安克ZOLO 10000mAh磁吸无线充

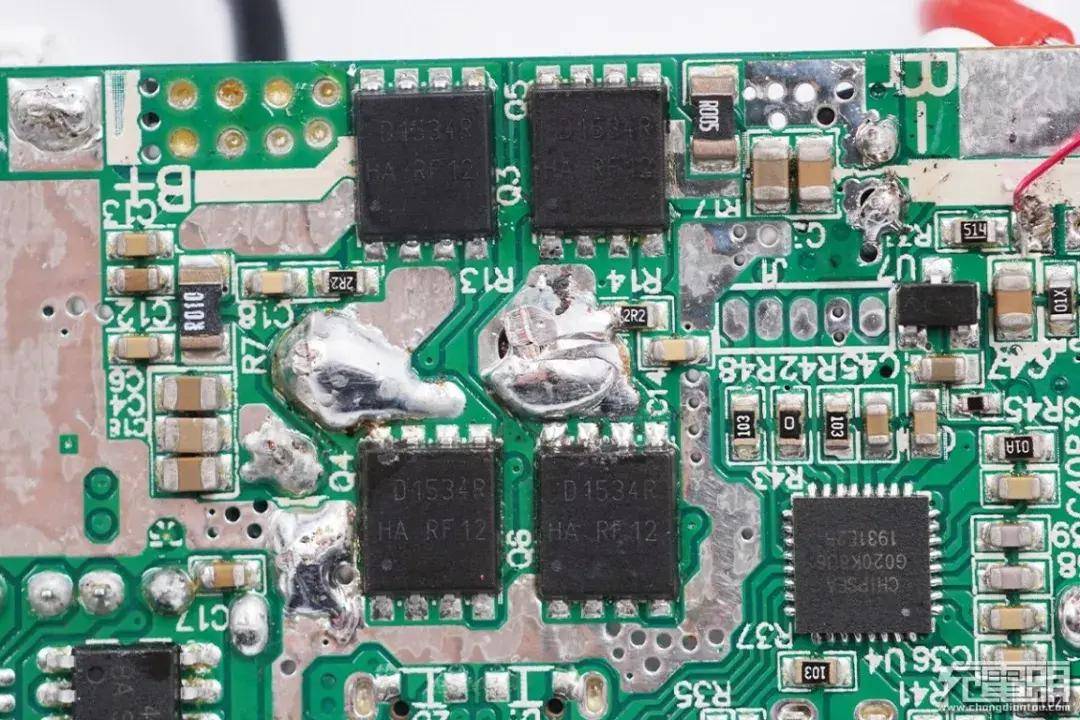

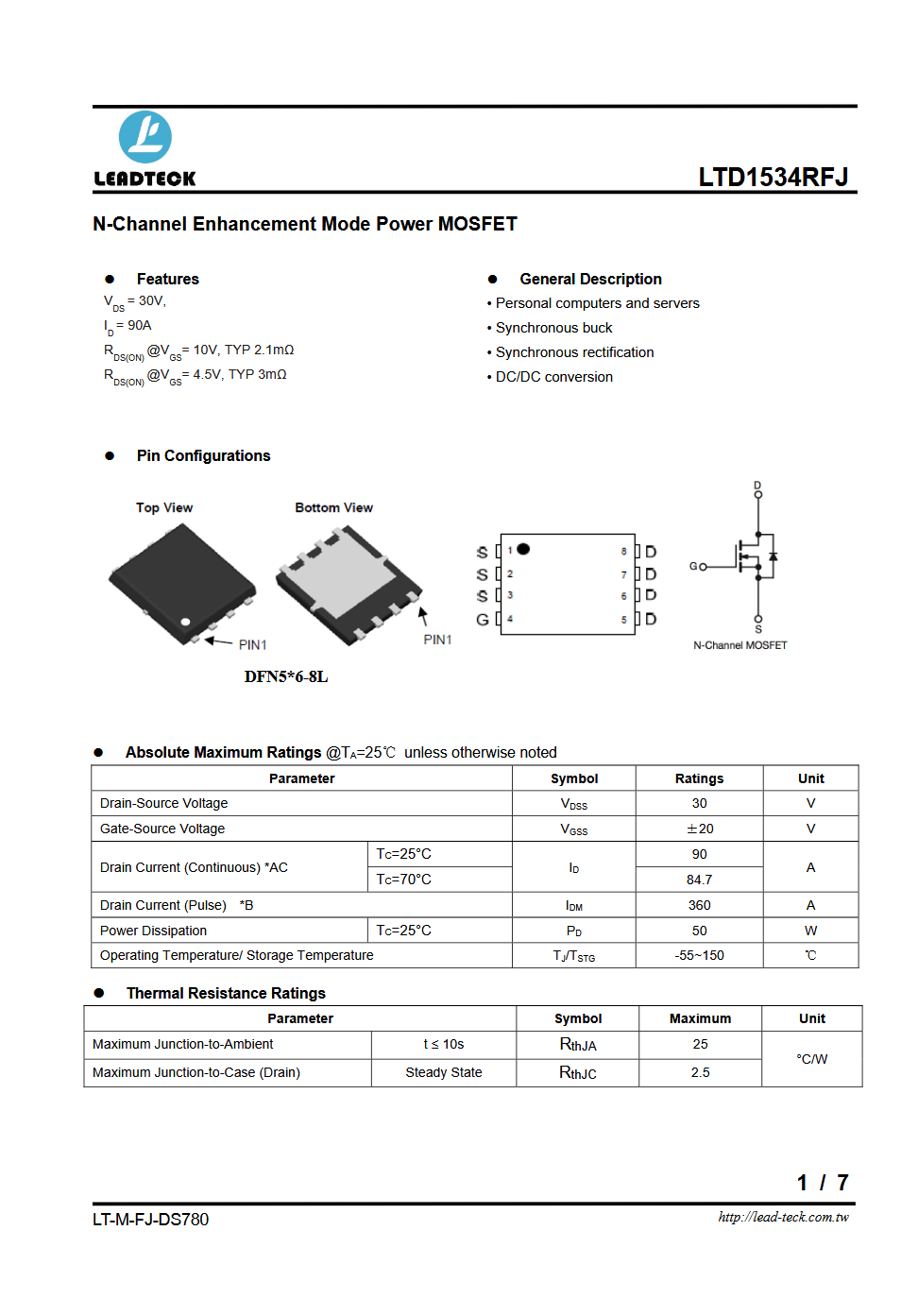

领泰LTD1534RFJ

领泰LTD1534RFJ是一颗增强型NMOS，耐压30V，导阻2.1mΩ，连续漏极电流90A。该器件可在PC/服务器、同步降压、同步整流以及各类DC-DC电路中应用。

该器件的详细规格书如上图所示。

应用案例：

1、拆解报告，努比亚红魔45W USB PD氘锋移动电源20000mAh

20V耐压

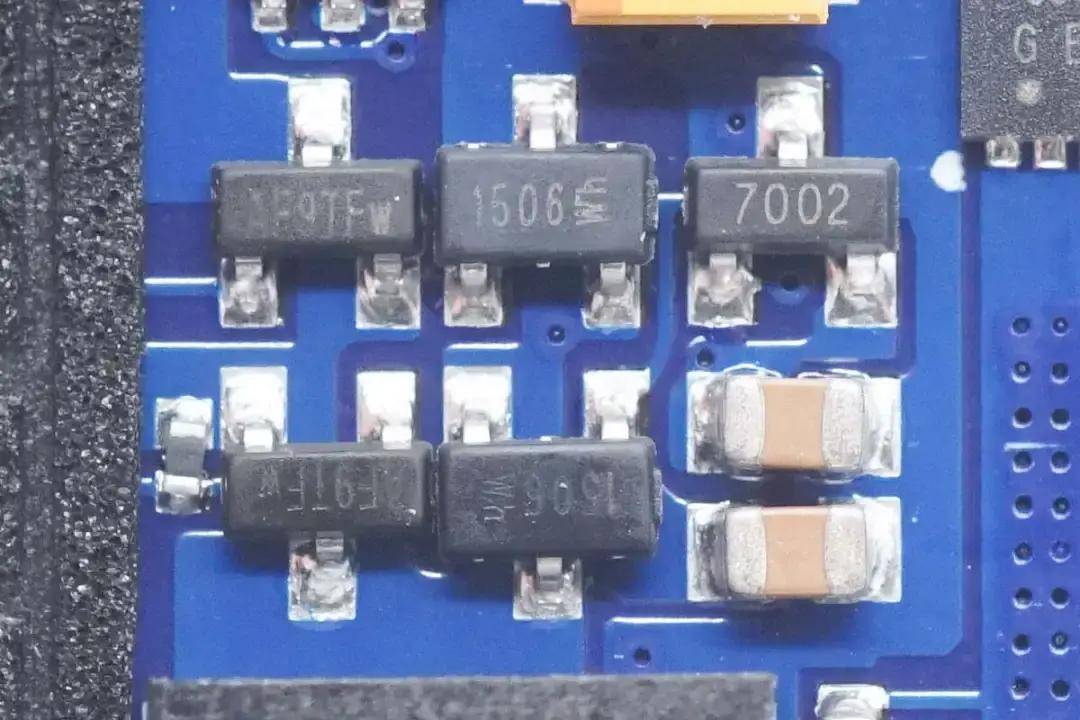

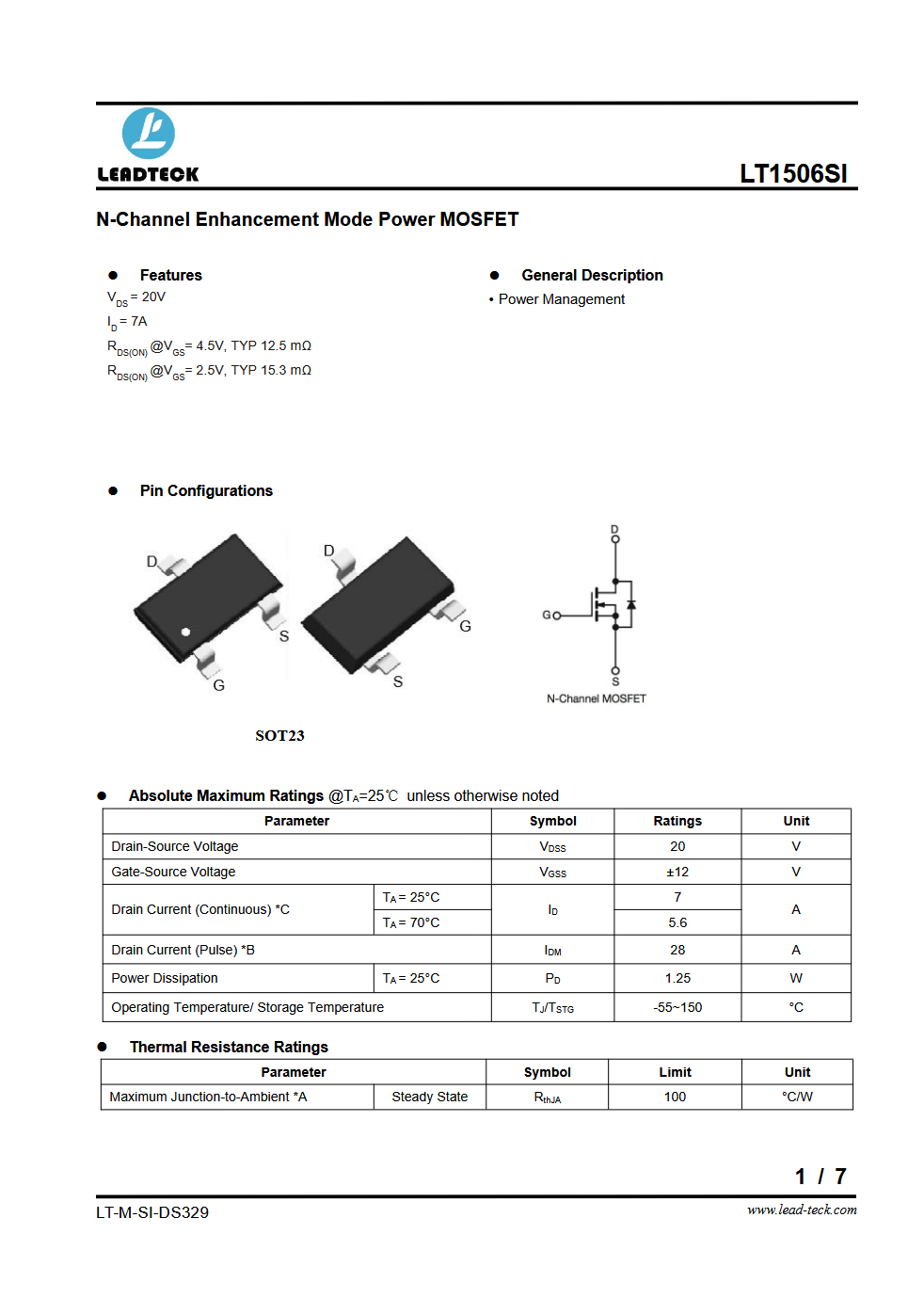

领泰LT1506SI

领泰LT1506SI是一颗增强型NMOS，耐压20V，导阻12.5mΩ，连续漏极电流7A，采用SOT23封装。该器件可在各类电源管理场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，绿联10000mAh磁吸无线充移动电源

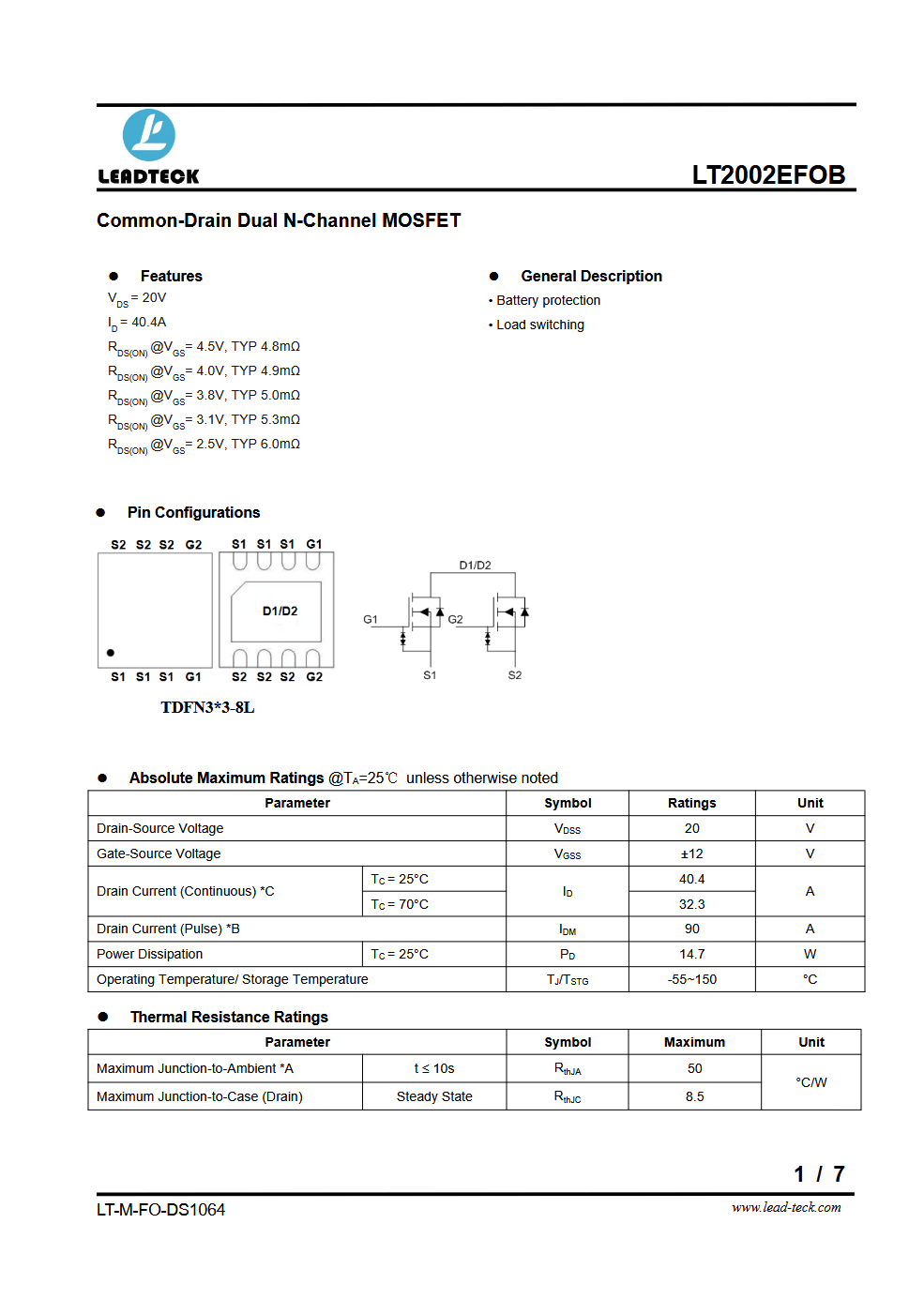

领泰LT2002EFOB

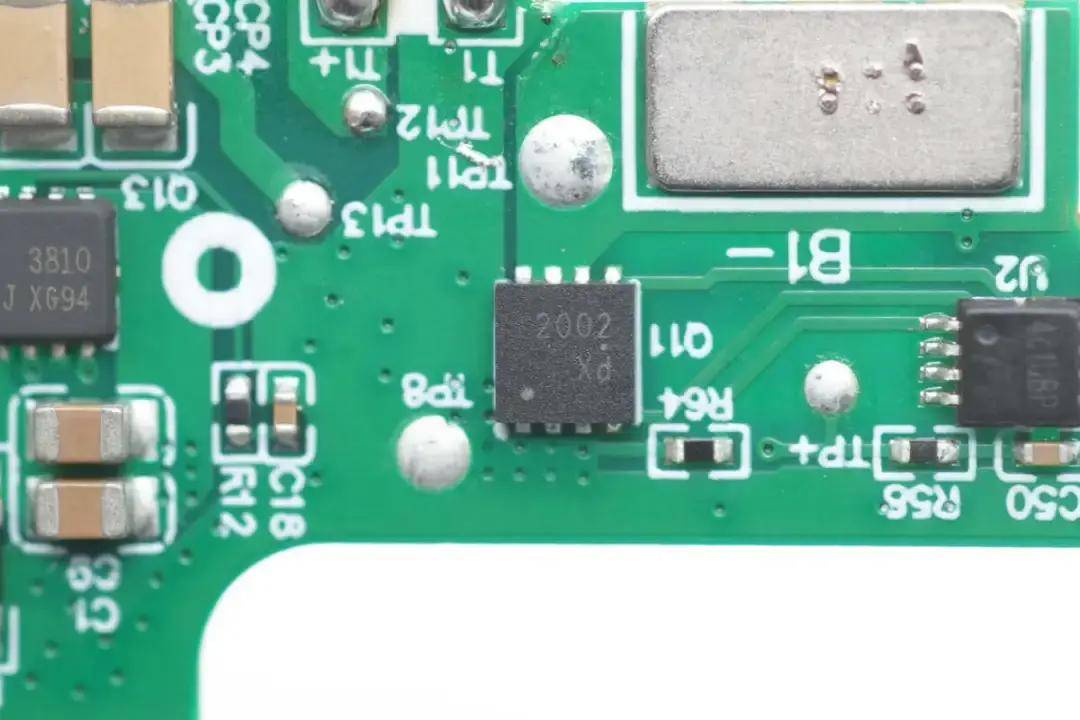

领泰LT2002EFOB是一颗耐压20V，导阻低至4.8mΩ的双NMOS，连续漏极电流40.4A。该器件适合电池保护以及负载开关等诸多场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，安克ZOLO 10000mAh磁吸无线充

2、拆解报告，Baseus倍思20000mAh 45W PD快充移动电源

领泰LT2004EDN

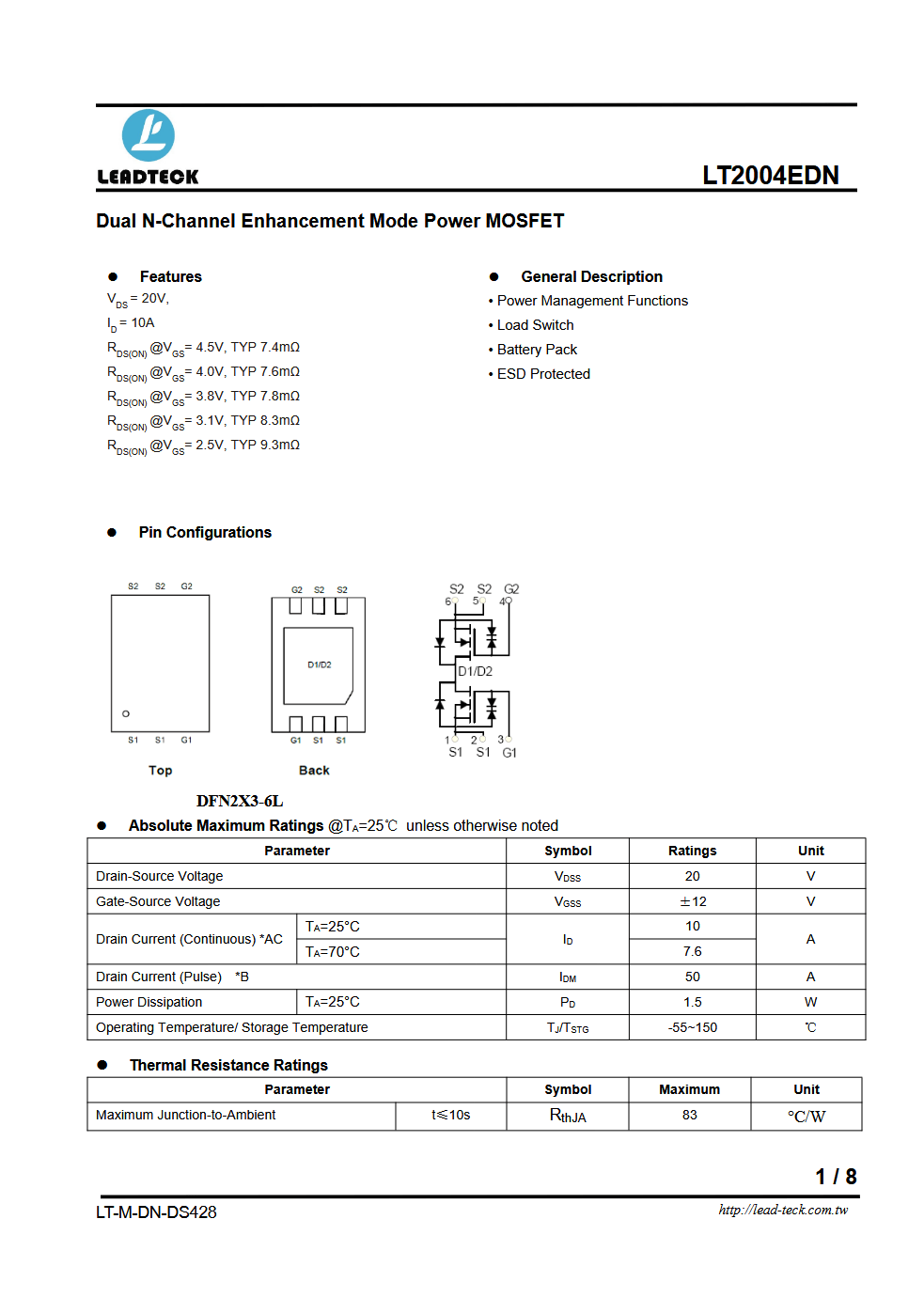

领泰LT2004EDN是一颗采用DFN2*3封装的增强型双NMOS，耐压20V，连续漏极电流10A。该器件在电池保护、ESD防护以及负载开关和电源管理等诸多场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，华为10000mAh移动电源

2、拆解报告，华为10000mAh快充移动电源（Type-C版）

12V耐压

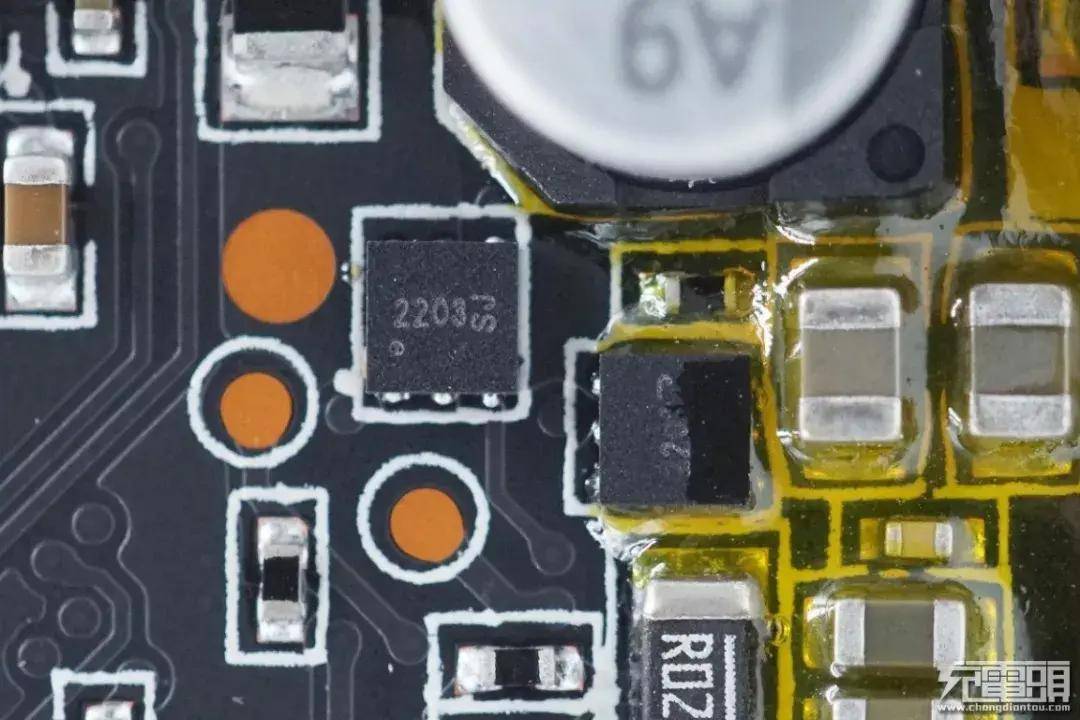

领泰LT2203EFM

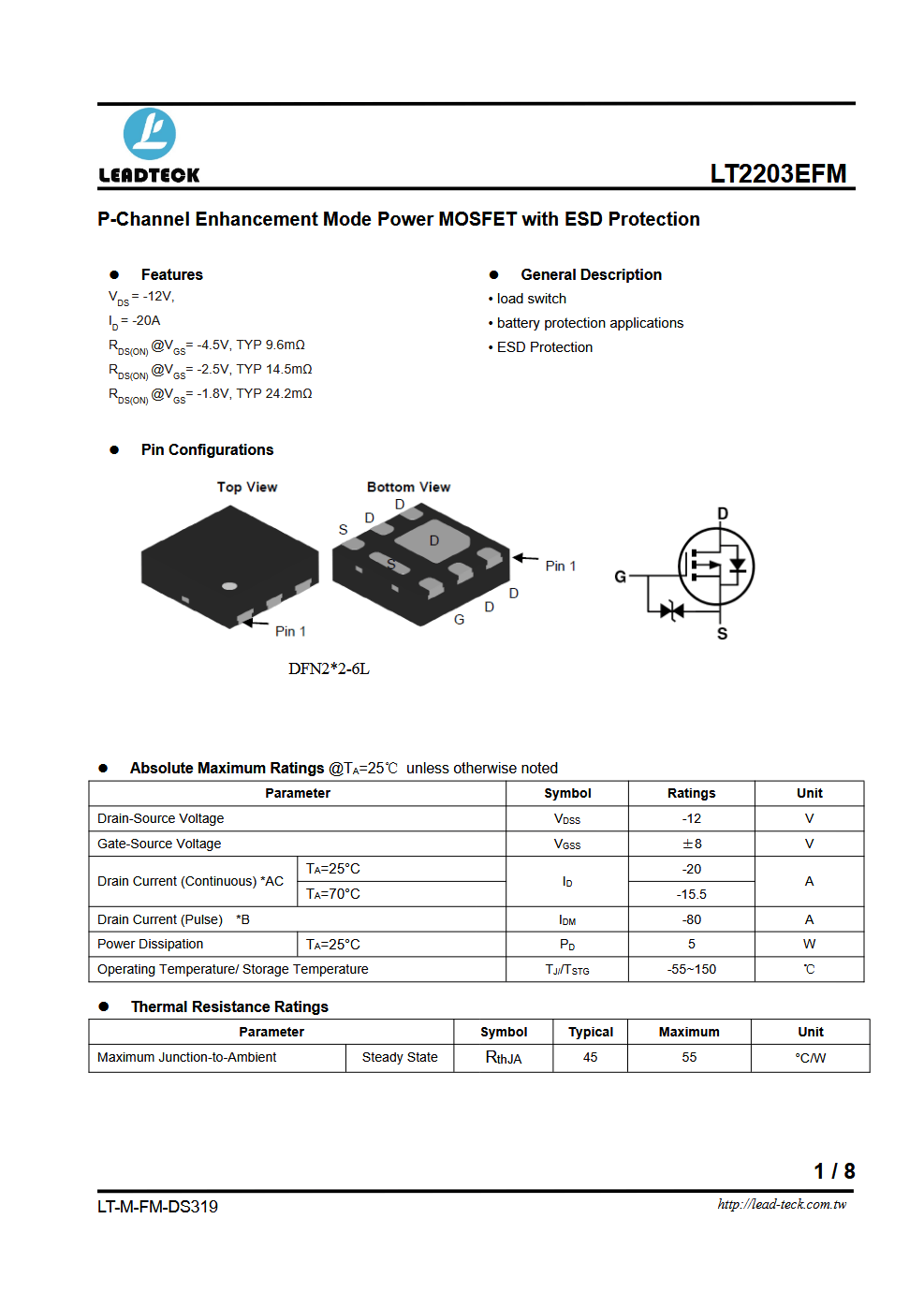

领泰LT2203EFM是一颗增强型PMOS，耐压-12V，导阻9.6mΩ，连续漏极电流-20A。该器件可在电池保护、ESD保护、负载开关等诸多场景应用。

详细规格书如上图所示。

应用案例：

1、拆解报告，三星无线充电移动电源

2、苹果商店专供，mophie 6000mAh 18W PD快充移动电源拆解

充电头网总结

充电头网了解到，领泰针对PD快充移动电源的特点，推出了丰富封装形式的低压MOS产品，满足了厂商多元化的应用需求。经充电头网统计，领泰低压MOS已应用于17款移动电源，选用品牌包括三星、华为、联想、安克、绿联、倍思、mophie等，产品质量广受好评。领泰凭借其中低压MOS产品线的全面性为各大品牌攻克PD快充移动电源设计难题提供了助力。未来领泰将继续深耕于PD快充应用领域，持续推出更多小体积，低内阻的MOSFEFT产品服务广大客户。
