电压损失是指电路中阻抗元件两端电压的数值差，在工程计算中，电压损失近似取为电压降落的纵分量。

线路的电压损失可以分为两部分：

第一部分：是有功功率在线路电阻R上造成的，其表达式为PR/U。

第二部分：是由无功电流由线路的电抗引起的，为QX/U。110千伏及以上线路，X与R之比约为4～10，所以电抗造成的电压损失占主要部分。

一、一般照明回路电压损失计算（供电距离最长的回路）

（1）B2F变电所至SOHO办公强电井一般照明配电箱

输入参数：线路工作电压U=0.38（kV）、线路密集型母线1600A、计算工作电流Ig=850（A）、线路长度L=0.200（km）、功率因数cosφ=0.85。

线路材质：铜。

中间参数：电阻r=0.033（Ω/km）、电抗x=0.020（Ω/km）。

计算公式及结果：0.38KV-通用线路电压损失为：ΔU1%=（173/U）*Ig*L*（r*cosφ+x*sinφ）=（173/（0.38*1000））*850*0.2*（0.033*0.85+0.020*0.53）=2.99。

（2）一般照明配电箱至SOHO办公室配电箱

输入参数：线路工作电压U=0.22（kV）。

线路型号：导线；线路截面S=10（mm2）；计算工作电流Ig=16（A）；；线路长度L=0.050（km）。功率因数cosφ=0.85。

线路材质：铜。

中间参数：电阻r=2.25（Ω/km）、电抗x=0.087（Ω/km）。

计算公式及结果：0.38KV-通用线路电压损失为：ΔU2%=（173/U）*Ig*L*（r*cosφ+x*sinφ）=（173/（0.38*1000））*16*0.050*（2.25*0.85+0.087*0.53）=0.72。（3）SOHO办公室配电箱至最远灯具

输入参数：线路工作电压U=0.22（kV）。

线路型号：导线，线路截面S=2.5（mm2）；计算工作电流Ig=4.5（A）；线路长度L=0.020（km）；功率因数cosφ=0.85。

线路材质：铜。

中间参数：电阻r=8.97（Ω/km）、电抗x=0.1（Ω/km）。

计算公式及结果：0.22KV-通用线路电压损失为：ΔU3%=（200/U）*Ig*L*（r*cosφ+x*sinφ）=（200/（0.22*1000））*4.5*0.020*（8.97*0.85+0.1*0.53）=0.59。

（4）B2F变电所至SOHO办公最远灯具的电压损失合计

即：ΔU%=ΔU1%+ΔU2%+ΔU3%=2.99+0.72+0.59=4.3。

结论：电压损失小于5%，满足规范要求。

二、公共照明电压损失计算（供电距离最长的回路）

（1）B2F变电所至SOHO办公强电井公共照明配电箱

输入参数：线路工作电压U=0.38（kV）

线路型号：预分支电缆，线路截面S=95（mm2）；计算工作电流Ig=129（A）；线路长度L=0.200（km）；功率因数cosφ=0.85。

线路材质：铜。

中间参数：电阻r=0.229（Ω/km）、电抗x=0.077（Ω/km）。

计算公式及结果：0.38KV-通用线路电压损失为：ΔU%=（173/U）*Ig*L*（r*cosφ+x*sinφ）=（173/（0.38*1000））*129*0.2*（0.229*0.85+0.077*0.526783）=2.76（2）公共照明配电箱至最远灯具

输入参数：线路工作电压U=0.22（kV）

线路型号：导线，线路截面S=2.5（mm2）；计算工作电流Ig=4.5（A）；线路长度L=0.030（km）；功率因数cosφ=0.85。

线路材质：铜

中间参数：电阻r=8.97（Ω/km）、电抗x=0.1（Ω/km）

计算公式及结果：0.22KV-通用线路电压损失为：ΔU3%=（200/U）*Ig*L*（r*cosφ+x*sinφ）=（200/（0.22*1000））*4.5*0.030*（8.97*0.85+0.1*0.526783）=0.88

（3）B2F变电所至SOHO办公最远灯具的电压损失合计

即：ΔU%=ΔU1%+ΔU2%=2.76+0.88=3.64

结论：电压损失小于5%，满足规范要求。

三、电缆电压损失表

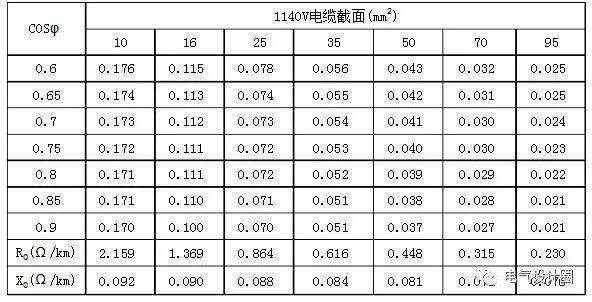

（1）1140VMYP、MCP、MCPJ电缆每千瓦公里负荷矩的电压损失%表

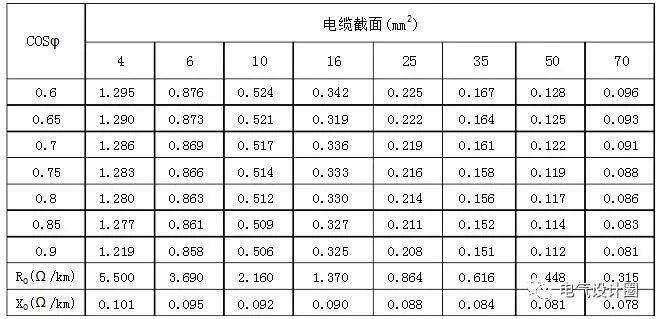

（2）660V铜芯电缆每千瓦公里负荷矩的电压损失%表

（3）1kV以下矿用橡套电缆在空气中使用长期允许载流量

（3）橡套电缆按机械强度要求的最小截面

（4）输电线路经济电流密度（A/mm2）

（5）供电电压与输送容量的关系

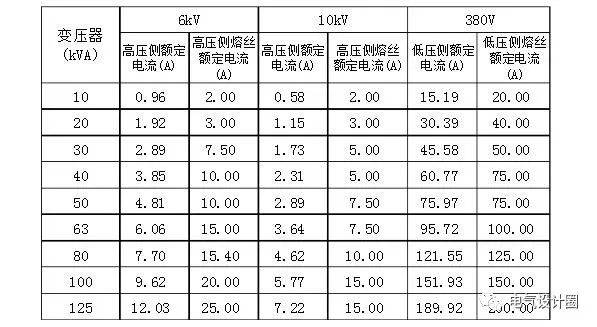

（6）6～10kV配电变压器熔丝选择表

按照变压器的不同，高压侧熔丝可参照下列要求选择：

1）容量大于400kVA的变压器高压熔丝的额定值为高压侧额定电流的1.5倍；

2）容量在125～400kVA的变压器高压熔丝的额定值为高压侧额定电流的1.5～２倍；

3）容量小于125kVA的变压器高压熔丝的额定值为高压侧额定电流的2～3倍；

4）若变压器高压侧额定电流在5A以下，应选5A的熔丝，以满足机械强度的要求；

5）选择低压侧熔丝电流一般选等于低压侧额定电流，若需选大一级，最大不能超过额定电流的30%。

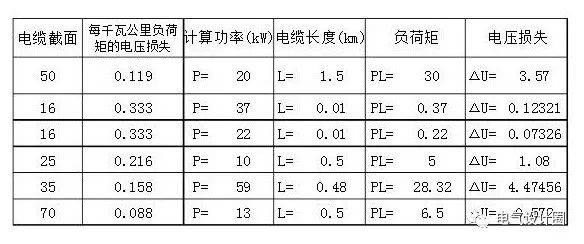

（7）660V铜芯橡套电缆电压损失计算
