有硬件工程师问我：BOM表里选了标称的32.768kHz晶振，上板一测要么不起振，要么频率偏得离谱，这是什么情况？

我们认为是晶体回路匹配评估没做到位。

晶体器件不像阻容感，标称值对了就能用，它跟MCU的匹配关系直接决定能不能起振、稳不稳。

南山电子结合产线调试经验，整理了爱普生晶振选型中最容易踩的3个坑，给大家一个晶振选型指南。

为什么你选的晶振，样品能跑、量产却批量不起振？

这是很多硬件工程师最头疼的问题。样品阶段在开发板上跑得挺好，一到小批量试产就时不时停振，返工成本高得吓人。

根本原因往往是负性阻抗余量不足。晶振要起振，必须满足巴克豪森条件，而负性阻抗就是衡量振荡回路"起振能力"的安全余量。一般建议负性阻抗值要大于晶振等效电阻的3~5倍以上。如果余量太小，样品阶段因为器件离散性刚好能过，量产时一旦遇到批次差异或温度变化，就会批量翻车。

怎么测？

需要在回路中串入可变电阻逐步加大阻尼，找到刚好停振的临界点，换算出实际的负性阻抗值。这个测试不能省，它是判断"能不能稳定起振"的第一道门槛。

晶振驱动功率超标，为什么很多工程师发现不了？

第二个坑是驱动功率。晶振有个最大驱动功率指标（通常几μW到几十μW），如果实际驱动功率长期超标，晶体片会加速老化，表现为频率逐渐漂移，甚至几年后彻底失效。

但驱动功率不像电压电流那么好测，需要接入高频电流探头，测量流过晶振的实际电流，再结合晶振的等效参数计算功耗。很多工程师只关心"起没起振"，忽略了"起振后是否在安全功率范围内工作"，这是潜在的可靠性炸弹。

负载电容算对了，为什么频率还是偏得离谱？

第三个坑是频率精度只看标称值。32.768kHz不是焊上去就一定是32.768kHz，实际频率由晶体本身的负载电容（CL）和外部匹配电容共同决定。如果外部负载电容跟晶体CL不匹配，频偏可能达到几十ppm，对于RTC来说一天就能差出几秒，对于通信系统可能直接丢包。

要精准评估，需要调节实际的负载电容参数，测量不同匹配条件下的真实频偏，找到最优的外接电容值。而不是简单地按数据手册"推荐22pF"就往上焊。

怎么一次性搞定晶体回路匹配，避免量产翻车？

以上三个测试——负性阻抗、驱动功率、频率精度——是晶体回路匹配的"黄金三角"。如果能在设计阶段就拿到系统化的匹配测试报告，就能一次性解决"不起振、频偏大、老化快"的痛点，尤其适用于对精度、稳定性要求严苛，或者MCU驱动能力偏弱的项目。

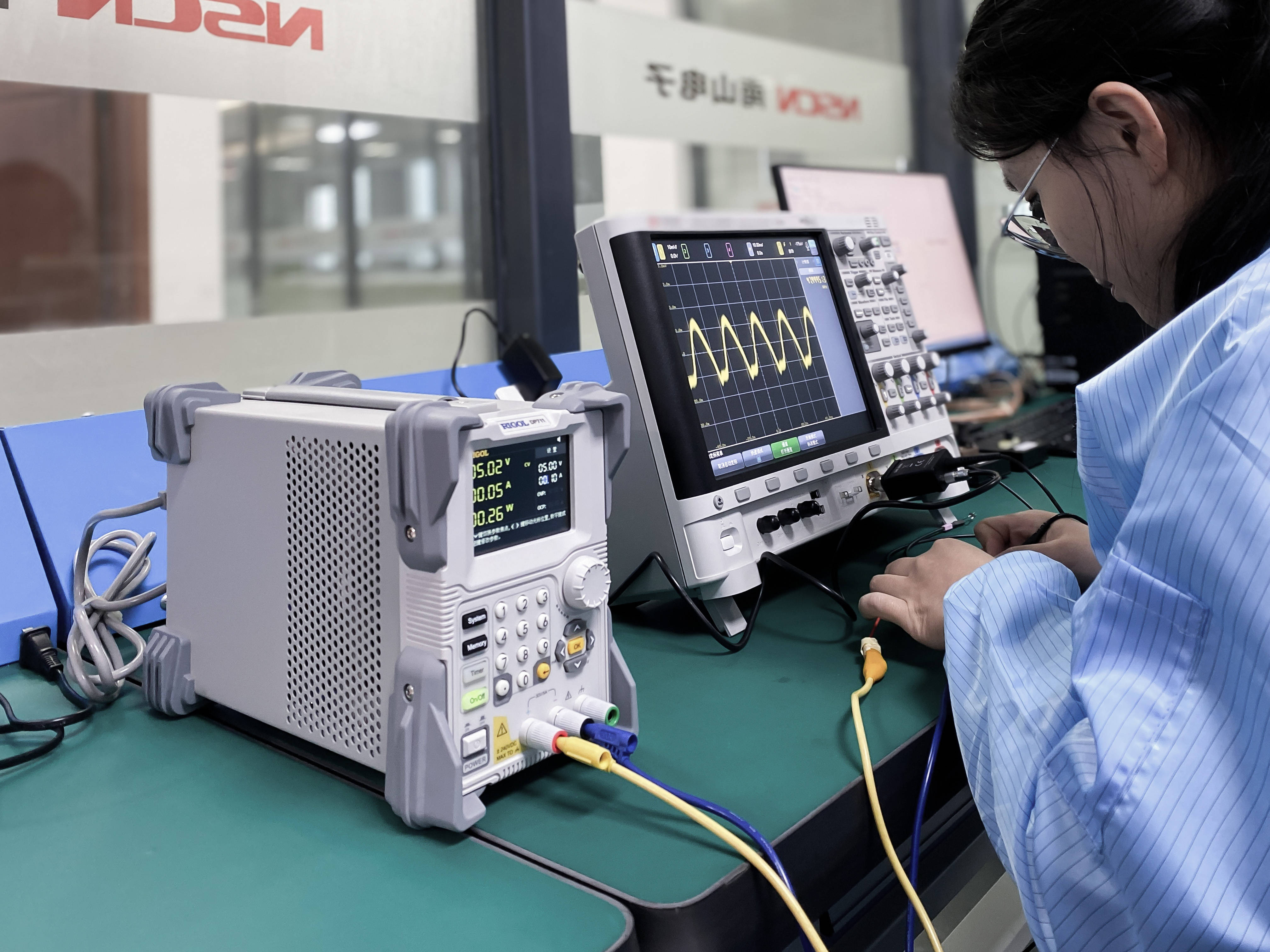

南山电子已有按照爱普生原厂规范标准、严格执行CE测试检测流程，并与原厂检测室进行交叉验证的专业实验室，能够快速出具可靠的匹配测试报告，帮助研发工程师快速锁定最优晶体参数，提升研发效率，避免量产踩坑。除了测试验证，还能覆盖从选型到快速样品交付的全链条支持。

本文首发于南山电子官网，点击查看原文：精准测试，助力创新，爱普生与南山电子携手共建晶体电路评估联合测试实验室。获取完整的晶振选型指南及测试申请方式。
