很多硬件新手调时钟电路时，总觉得晶振出厂频率是固定死的，焊上去就该按标称值跑。直到反复换了三四批同型号晶振，还是出现频偏、不起振、温漂超标，才发现从晶片出厂前的切割，到你焊完板的实际工作状态，每一个环节都在悄悄影响最终输出的频率。这些因素环环相扣，任何一个细节没对齐，标称12MHz的晶振，实际跑出来的频率可能差出几十ppm，直接让蓝牙连不上、定位飘出几百米。

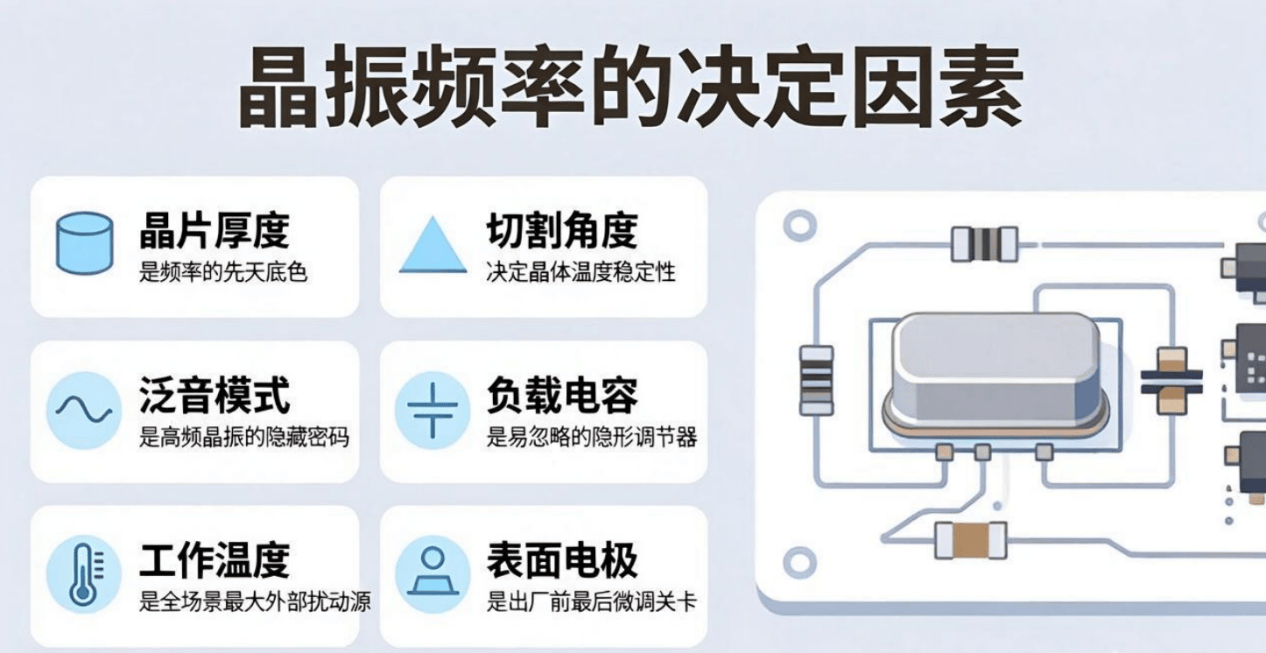

1. 晶片的物理厚度，是频率的“先天底色”

石英晶振的核心振动逻辑，是靠压电效应让晶片做机械谐振，频率和晶片厚度严格成反比。10MHz的无源晶振，晶片厚度大概0.166毫米，差不多是A4纸的两倍厚；40MHz的晶振，晶片厚度直接压到0.04毫米，和一根头发丝差不多粗；到100MHz的高频晶振，晶片厚度甚至不到20微米，比普通保鲜膜还薄。

这也是高频晶振价格贵好几倍的核心原因——太薄的晶片加工时一碰就碎，成品率极低。你永远不可能用一片1毫米厚的晶片，做出100MHz的稳定频率，物理厚度从根源上就锁死了晶振的频率上限。

2. 晶体的切割角度，直接决定温度稳定性

石英是各向异性的天然晶体，同一块原矿沿着不同角度切出来的晶片，频率特性天差地别。90%的民用消费电子晶振用AT切，这个角度切出来的晶片在25℃室温附近有一个天然的温漂拐点，全温范围内频率漂移能控制在±20ppm以内，刚好适配手表、蓝牙耳机这类普通场景。

工业级晶振常用的SC切，切割角度精度要求到0.01度，全温温漂能压到±1ppm以内，但加工难度大、成本高，普通消费产品根本用不起。要是切角偏了哪怕0.5度，哪怕晶片厚度完全对，冬天零下10度时频率也能偏出上百ppm，设备直接出现通信丢包。

3. 泛音振荡模式，是高频晶振的“隐藏密码”

40MHz以下的晶振，基本都是基频振荡，直接靠晶片的基础振动频率输出信号，不用额外做特殊处理。但超过40MHz的晶振，几乎没有用基频模式的——要是硬靠磨薄晶片做100MHz基频晶振，晶片薄到一碰就碎，根本没法批量生产。

行业里的通用做法是用20MHz的基频晶片，通过五次泛音，利用晶片的奇数倍谐波输出100MHz的信号。但泛音晶振必须在电路里搭配选频网络，否则上电后晶振只会稳定振荡在20MHz的基频上，你测出来的频率永远达不到标称值，很多新手调高频时钟踩的第一个坑，就是忘了给泛音晶振配选频电路。

4. 实际负载电容，是最容易被忽略的“隐形调节器”

晶振出厂校准时，是在标称负载电容下标定的精准频率。比如一颗标称负载20pF的12MHz晶振，你实际电路里的总负载电容做到25pF，频率就会向下偏；总负载电容做到15pF，频率就会向上偏，差3pF就能偏出好几个ppm。

很多人调频偏时，只盯着外接的两个匹配电容，完全忘了PCB走线的杂散电容、芯片引脚的寄生电容，这些看不见的电容加起来能有5~8pF。最后算出来的总负载电容和标称值差一大截，频率自然怎么调都不对。

5. 工作温度，是全场景下最大的外部扰动源

石英晶体会随温度变化发生热胀冷缩，尺寸的微小改变会直接带动频率漂移。普通无源晶振没有任何温度补偿，在-10℃的低温环境下，频率能偏出±5ppm；到60℃以上的高温场景，频偏还会进一步拉大。

高端温补晶振内部集成了温度补偿电路，能实时抵消温度带来的频偏，全温范围内精度能做到±0.1ppm；顶级恒温晶振直接把晶片放在恒温槽里，让它始终保持在25℃的最佳温度，频偏能控制在几百ppb，专门用在5G基站、北斗授时这类对精度要求极致的场景。

6. 驱动电平，决定频率的长期稳定性

驱动电平太小，晶振的振动幅度不够，很容易出现上电慢起振、频率跳变的问题；驱动电平太大，晶片长期处于高强度振动状态，自身温度会异常升高，不仅频率直接漂移，时间长了还会出现隐性损伤，严重时甚至直接振裂。

就像推秋千，力气太小推不起来，力气太大直接扯断绳子，只有驱动电平落在晶振手册推荐的区间里，才能让晶片长期稳定振动，不会出现额外的频偏。很多人忽略驱动电阻的选型，随便焊个0欧电阻，结果驱动功率超标，晶振用了半年就出现频率持续漂移。

7. 晶片表面电极，是出厂前的最后微调关卡

晶振加工的最后一步，工程师会通过微调晶片表面的金属电极面积，把频率精准校准到标称值。电极面积越大，相当于给晶片额外增加了负载，频率就会小幅降低。

普通消费级晶振的电极校准精度在微米级，出厂频率偏差控制在±20ppm以内；工业级高精度晶振的电极微调精度能到纳米级，出厂偏差可以做到±0.5ppm以内。这也是同频率的晶振，不同精度等级价格能差出十几倍的核心原因。

说到底，晶振的频率从来不是一个出厂就完全固定死的数字，它是材料、工艺、电路、环境共同作用的结果。把这些影响因素摸透，你就不用再靠反复换晶振试错，从选型到设计一步就能把频率精度锁死。
