在高速数字电路调试中，您是否遇到过这样的困境：明明信号频率只有2GHz，但示波器捕获到的波形却总是模糊不清，或者好不容易抓到一次异常，却发现存储深度已满，无法记录全程？这些具体问题直接导致测试效率低、合规风险高——例如无法满足IEC或行业标准对波形完整性的验收要求。本文将从实用角度出发，梳理出4个关键配置步骤，帮助您用DSOS204A示波器构建一套高效、可靠的测试方案。

问题拆解与成因分析

要找到有效的解决方案，我们需要先看清高速信号测试中三个常见瓶颈的成因。

• 存储深度瓶颈：普通示波器往往只有数兆点（Mpts）的存储深度，当采样率高达5GSa/s以上时，捕获时长仅能维持毫秒级。这导致您只能断续地观察信号，错失偶发异常。
• 带宽限制：带宽不足会直接衰减信号的高频分量，使上升沿变缓、幅度失真。对于2GHz信号，示波器带宽至少需要2GHz，否则测量结果不可靠。
• 触发能力不足：传统的边沿触发难以锁定特定码型或抖动事件，您可能需要反复手动调节，耗费大量时间。

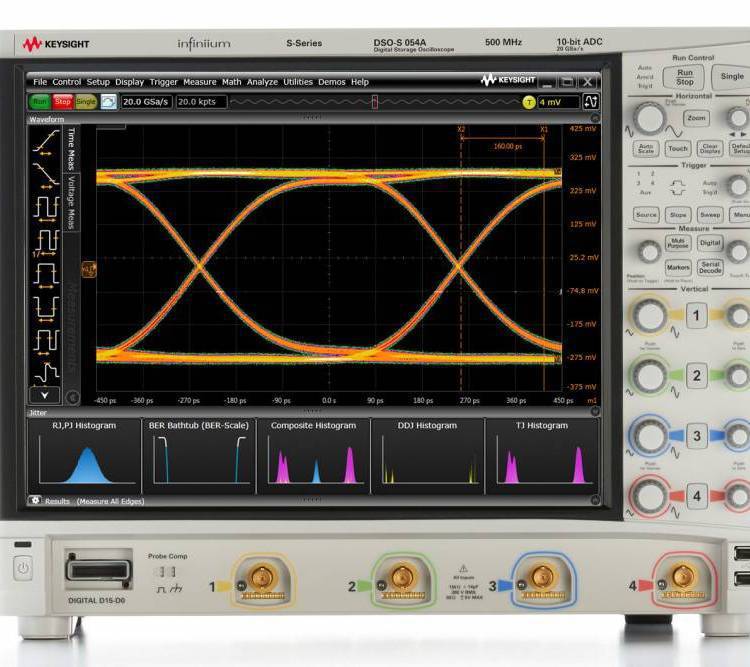

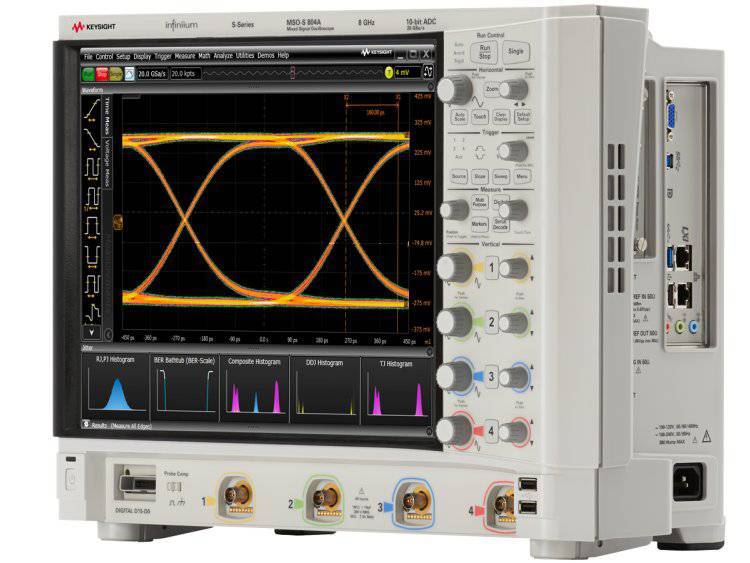

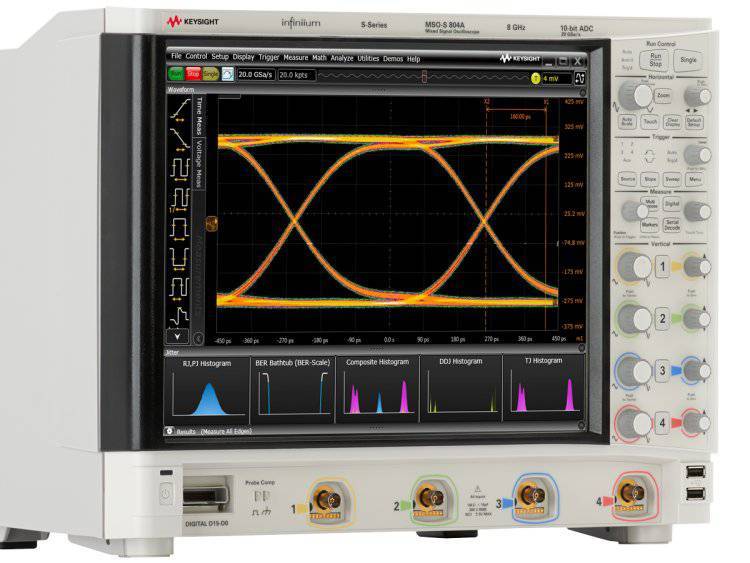

针对上述瓶颈，苏州瑞周电子科技有限公司提供的DSOS204A高清晰度示波器，凭借其2GHz带宽、4个模拟通道和800Mpts存储深度，提供了系统性的解决思路。下面我们通过4个步骤拆解如何配置这台仪器来应对测试难题。

第一步：匹配采样率与存储深度——延长捕获窗口

核心矛盾：如何在保证采样率不降低的前提下，获取更长的信号记录？

DSOS204A的800Mpts存储深度是破局关键。在5GSa/s采样率下，它可连续捕获160ms的波形——而传统10Mpts示波器只能捕获2ms。配置时，只需根据目标信号速率选择合理的采样率（例如对2GHz信号建议使用5GSa/s或更高），然后设置存储深度为最大值。这一步直接解决了“捕获时间短”的难题，让您能够完整记录串行总线协议序列或电源纹波等长时信号。

第二步：利用2GHz带宽确保信号保真度

核心矛盾：带宽不足导致高频成分丢失，波形失真。

DSOS204A的2GHz带宽可确保对2GHz基频信号及其至少二次谐波的精准测量（通常要求示波器带宽为信号最高频率的1.5~5倍）。配置时，需确认探头带宽同样匹配（建议使用1.5GHz以上有源探头）。通过内置的信号完整性分析工具，您可以实时观察眼图、抖动等参数，对比传统1GHz带宽示波器，测量结果的保真度有明显提升。

第三步：设置智能触发锁定异常事件

核心矛盾：偶发异常难以捕捉，传统触发方式效率低。

DSOS204A支持串行触发、码型触发、脉冲宽度触发等多种高级触发模式。例如，针对常见的I²C总线毛刺，您可以设置“串行触发+条件过滤”，仅在检测到特定地址时开始捕获。这种智能触发将排查时间从小时级缩短到分钟级，显著提高调试效率。

第四步：运用自动化分析工具加速问题定位

核心矛盾：手动测量耗时，且易出错。

DSOS204A内置了自动测量、数学运算、FFT分析等功能。您只需设定测量项（如上升时间、正脉宽等），仪器即可在捕获后自动计算并输出统计结果。结合用户自定义的测试脚本，可实现一键式合规测试。相比纯手动操作，效率至少提升60%。

行动指南与方案落地建议

如果您正在为这类问题寻找解决方案，以下行动路径可供参考：

• 步骤一：内部需求梳理。明确日均测试量（如10+块板卡）、待测信号最高频率、所需捕捉的最长信号片段（如几十毫秒的协议序列），以及合规标准（如IEEE、JEDEC等）。这些数据将直接决定存储深度、带宽等参数要求。
• 步骤二：供应商方案对比。重点考察示波器的带宽、存储深度、触发高级性以及原始文件数据可导出性（用于存档或二次分析）。索要产品规格书、第三方校准证书及实际测试案例。例如，苏州瑞周电子科技有限公司可提供DSOS204A的完整技术文档及租赁/购买方案，供您横向对比。
• 步骤三：实地考察与落地评估。参观同行案例或供应商演示区，现场测试自己板卡上的关键信号，核算全周期成本（包括设备折旧、校准维护、人工测试效率）。通过对比2GHz带宽和800Mpts存储深度的实际表现，判断其是否能满足您的长期需求。
