选对元件，电路才稳定：电阻、电容与二极管选型全攻略

当我们在面前的面包板上焊好元件，却发现电路偶尔不稳定、波形杂乱，甚至短路冒烟，很可能不是线路图的问题，而是元件选型有误。今天，我们从电路需求出发，聊聊如何根据功能与环境，选对电阻、电容和二极管，让你的设计一次过关。

电容电阻二极管使用方法

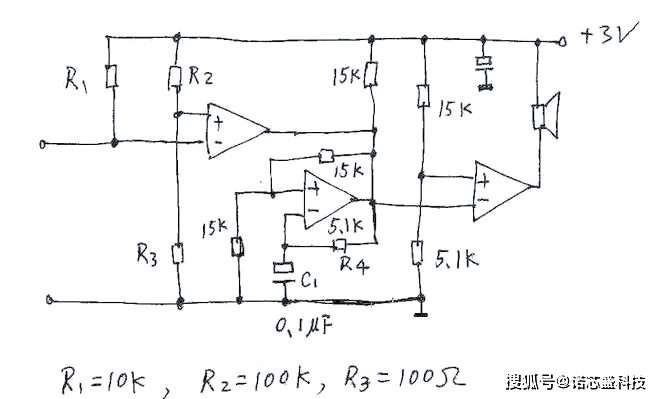

开关、限流、分压……一切从电阻说起

1.1 阻值：满足功能又预留裕量

• 限流：LED 驱动、三极管偏置，常用公式 R=(Vcc–Vf)/If，留出 20% 误差余地。

• 分压：分压比决定输出。考虑最小负载电流，确保分压精度不被拉低。

• 预留裕量：阻值计算后，再增加容差和温漂影响，常见选用±1%精度的薄膜电阻。

1.2 功率与封装：别让电阻“烧”掉设计

• 功率耗散：P=I²R。即便计算结果只有 0.1W，最好选用 0.25W 或更高功率等级，避免过热。

• 温度系数：高精度场合，使用 ±50ppm/℃ 的金属薄膜电阻，温度漂移更小。

• 封装：PCB 空间受限、散热不良时，可选贴片式大功率电阻或加装散热片。

滤波、耦合、定时……电容的选择决定电路表现

2.1 容量与耐压：别只看“uF”

• 滤波电容：电源去耦，常见 10µF~100µF 的电解电容搭配 0.1µF~1µF 陶瓷电容，兼顾低频和高频。

• 耦合/去耦：音频信号用电解电容即可，RF 高频信号要用低 ESR 的 C0G/NP0 陶瓷电容。

• 定时：RC 定时电路对精度要求高，选±5%~±1% 容差的薄膜电容，可大幅提高时间常数稳定性。

2.2 ESR、温度系数和封装

• ESR（等效串联电阻）：开关电源输出滤波选低 ESR 电解电容，可减少输出纹波。

• 温度系数：-55℃~125℃ 变化场合，选 X7R 或更高档次的温度特性电容，保证容量随温度波动不大。

• 封装：高频电路中，封装寄生电感影响显著，尽量选 0402、0603 小封装陶瓷电容，实现更好频率响应。

整流、稳压、防反接……二极管的角色多样

3.1 正向压降与最大电流

• 小信号二极管（如 1N4148）：正向压降 0.7V，电流 <100mA，适合开关信号。

• 整流二极管（如 1N4001~1N4007）：可承受最大反向电压 50V~1000V，电流 1A，常用于电源整流。

• 快恢复/肖特基二极管：肖特基正向压降低（0.2V~0.3V），开关电源、DC-DC 转换器必备；快恢复二极管则适合中频整流。

3.2 反向恢复时间与功率耗散

• 反向恢复：开关频率高于几十 kHz 时，肖特基和快恢复二极管更能减少开关损耗。

• 功率耗散：P=If×VF，设计中要考虑二极管正向压降带来的热量，必要时选用金属封装或加装散热片。

实战案例：5V LED 调光电路选型演练

在一个简单的 LED 调光电路中，我们需要：

• 限流电阻 R：假设 LED Vf=2V，If=20mA， 5V 电源下 R=(5-2)/0.02=150Ω。为了双重保护，可选 330Ω、0.25W 薄膜电阻，再配合 10kΩ 线性电位器。

• 去耦电容 C：在电源端并联 10µF/16V 铝电解和 0.1µF X7R 陶瓷，兼顾低频纹波和高频干扰；LED 灯闪烁时脉冲尖峰也会被抑制。

• 反向保护二极管 D：在 LED 阵列两端并联一只 1N4148，可防止电位器调至零时反向电压回灌损坏 LED。

结语

选好元件，就像给汽车换上对的轮胎，不仅跑得稳、转得快，还能省油耐用。从功能需求、环境条件到精度指标，每一步都需“量身定制”。下次动手焊接前，不妨再对照这份选型指南，把阻值、容值、压降、功率一一核对，确保每个元件都能“稳妥上岗”。如果你在选型过程中遇到困惑，欢迎在评论区留言交流，让我们一起把电路设计玩出新高度！
