在电源模块的测试验证环节，许多工程师都曾遇到过这样的困惑：用示波器抓到的开机瞬间电流尖峰，究竟该归类为浪涌电流还是峰值电流？若测试报告标注错误，轻则导致器件选型裕量不足，重则引发批量性失效。本文从测试测量视角，系统拆解这两类电流的本质差异与实操要点。

电源模块测试

浪涌电流（Inrush Current） 的本质是"能量累积效应"。当电源模块输入端电容从零电压开始充电，或变压器磁芯从退磁状态进入励磁，会在毫秒级时间窗口内形成数十倍于额定值的电流脉冲。其特征在于：持续时间长（1ms-50ms）、能量大、重复性低。测试时需关注热效应累积，例如保险丝是否熔断、NTC热敏电阻能否有效抑制。

峰值电流（Peak Current） 则是"瞬态应力指标"。它反映负载突变或输入电压阶跃时，功率管、电感等元件在微秒级承受的电流尖峰。典型场景包括：DC-DC转换器负载跳变、PFC电路开关管导通瞬间。其特征为：持续时间短（<10μs）、di/dt极高、周期性出现。测试核心是评估半导体器件的瞬态耐量。

两者的核心差异在于时间常数。若将电流波形比作拳击，浪涌是"组合拳的持续输出"，峰值则是"单拳的瞬时爆发力"。测试仪器带宽配置也因此截然不同：浪涌测试用10kHz-100kHz带宽即可捕获有效值，峰值测试则至少需要50MHz以上带宽才能避免波形失真。

浪涌电流

浪涌电流测试遵循IEC 61000-4-29框架，标准电路包含隔离变压器、可调电压源、被测模块及测量单元。关键配置在于慢速采样与积分计算：使用泰克TCP0030A这类低频电流探头（带宽15MHz已足够），配合示波器10ms/div时基设置，重点捕捉上电后首个半波。需注意的是，必须串联小阻值无感电阻（如0.1Ω/5W）作为备用测量点，防止探头饱和时数据丢失。

峰值电流

峰值电流测试则依据MIL-STD-461G CS101方法，要求测试系统具备纳秒级响应能力。推荐采用皮尔逊4100系列宽带电流互感器（带宽达200MHz），搭配Keysight DSOX6004G示波器（采样率20GSa/s）。触发设置是成败关键：应选用"边沿触发+触发抑制"模式，设置触发阈值略高于额定电流，抑制时间设为开关周期的1.5倍，避免误触发。

实测中，80%的测量误差源于仪器配置不当。以ITECH IT6932A直流电源为例，若将其用于浪涌测试，必须关闭输出电容补偿功能，否则电源内部电容会与模块输入电容形成振荡，导致虚假浪涌读数。正确做法是：在电源输出端外接继电器，通过示波器触发信号控制通断，实现"硬上电"。

对于峰值电流测试，探头延迟匹配常被忽视。当同时测量开关管驱动电压与漏极电流时，电压探头与电流探头的传输延迟差可达5-10ns，足以让峰值相位判读完全错误。解决方法是使用示波器的"通道偏移校正"功能，用同一脉冲信号校准两个探头的延迟，确保时间轴对齐精度优于1ns。

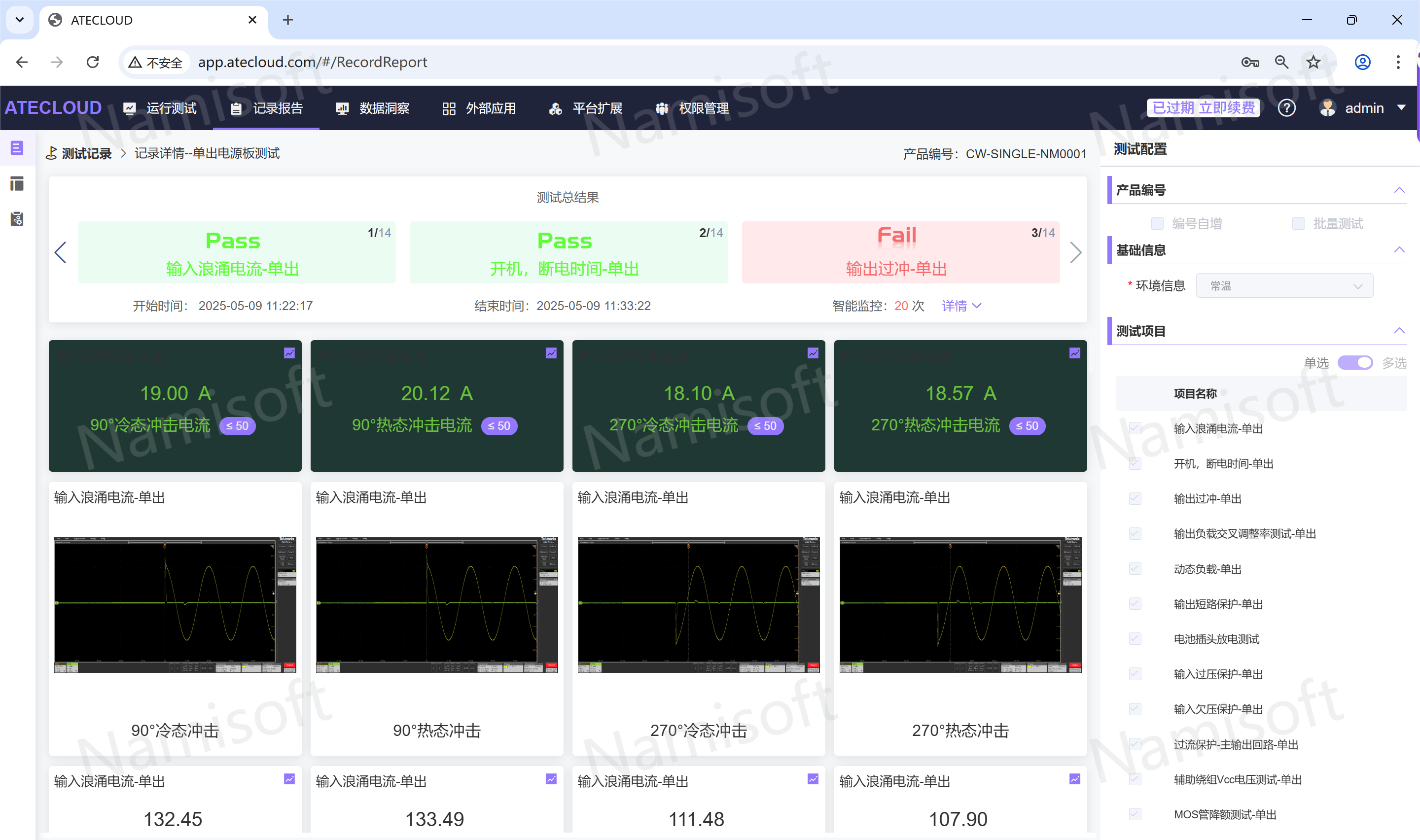

自动化测试软件

案例1：48V通信电源模块浪涌测试

某基站电源模块标称输入电容220μF，要求浪涌电流<30A。测试时，在264Vac输入下实测首波峰达45A，持续8ms。分析发现，输入EMI滤波器的X电容（共模电容）在整流桥导通瞬间参与充电，导致能量叠加。整改方案：在X电容支路串联10Ω/2W电阻，浪涌降至22A，但需验证EMI传导裕量。这印证了浪涌测试必须包含完整外围电路，而非孤立测试模块。

案例2：车载DCDC峰值电流测试

一款12V转5V/3A模块，在负载从10%跳变至90%时，测得功率管峰值电流达18A，远超15A的MOSFET额定值。深度分析发现，输出陶瓷电容ESR过低（仅2mΩ），导致LC谐振频率高达500kHz，与开关频率重叠引发电流振铃。通过在电容支路串联50mΩ磁珠，峰值电流降至12A，效率仅损失0.3%。此案例说明，峰值测试必须模拟真实负载网络，理想电阻负载会掩盖真实风险。

合格的测试报告应包含三维信息：幅值、时间、能量。浪涌电流需标注I²t值（安培平方秒），用于评估保险丝、断路器匹配性；峰值电流则需给出di/dt值（安培/微秒），供驱动电阻、RC吸收电路设计参考。

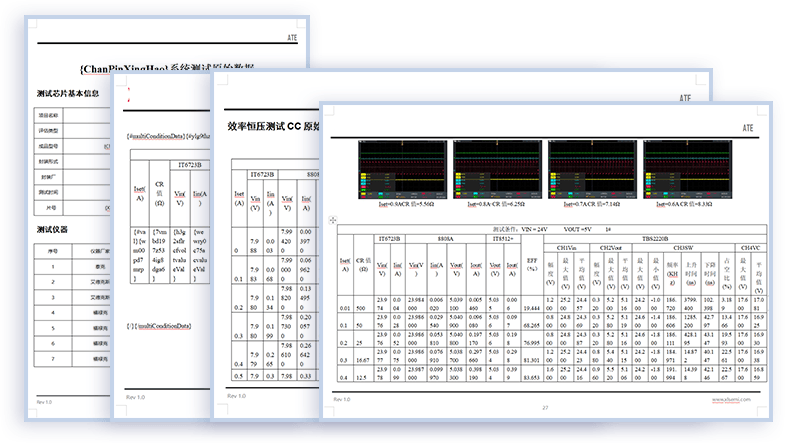

测试报告

区分浪涌与峰值电流，本质是区分热失效与电应力失效两种风险维度。测试工程师需建立"时间第一"的思维惯性：看到电流尖峰先问"持续多久"，再选仪器、定方法。随着SiC、GaN器件普及，峰值电流测试带宽需求已突破1GHz，但浪涌测试的核心逻辑始终未变——关注能量累积，而非瞬时幅值。唯有将测试方法与失效机理精准对应，才能真正为电源可靠性保驾护航。
