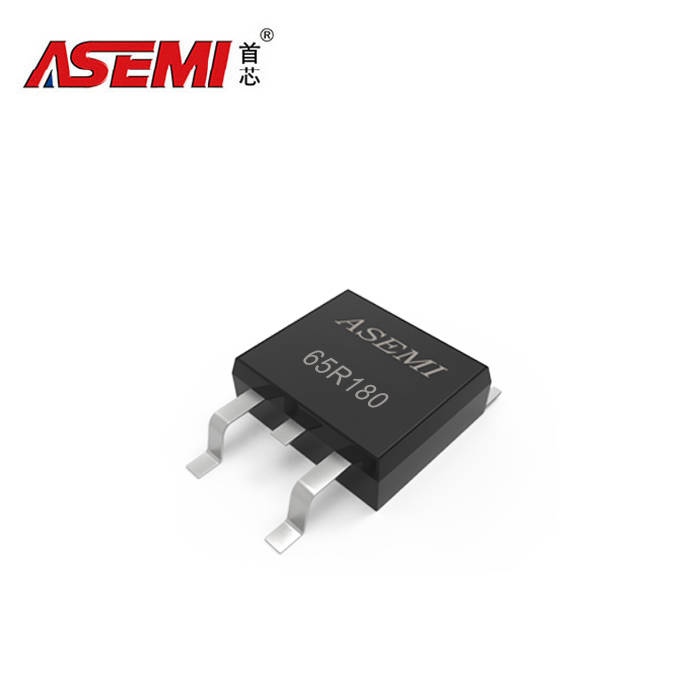

65R180-ASEMI超结MOS管TO-263封装

型号：65R180

品牌：ASEMI

沟道：NPN

封装：TO-263

漏源电流：20A

漏源电压：650V

RDS(on):180mΩ

批号：最新

引脚数量：3

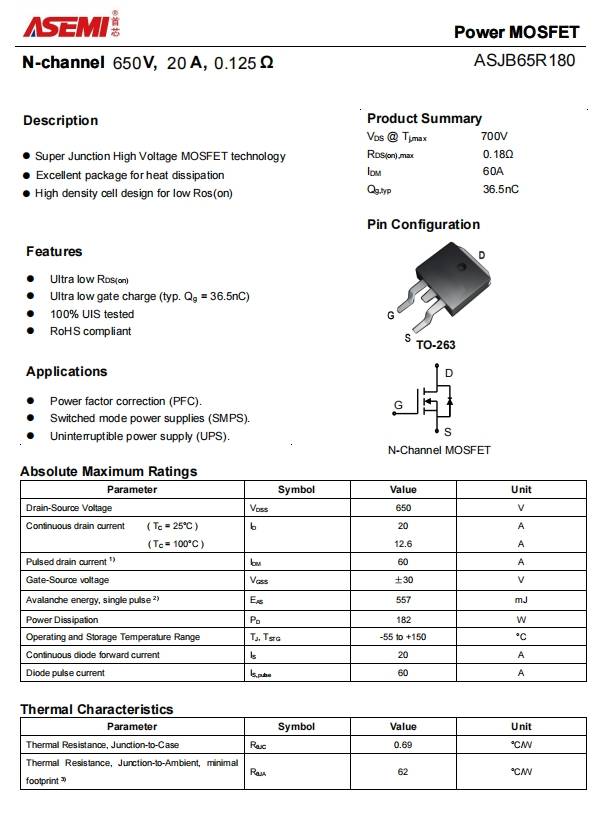

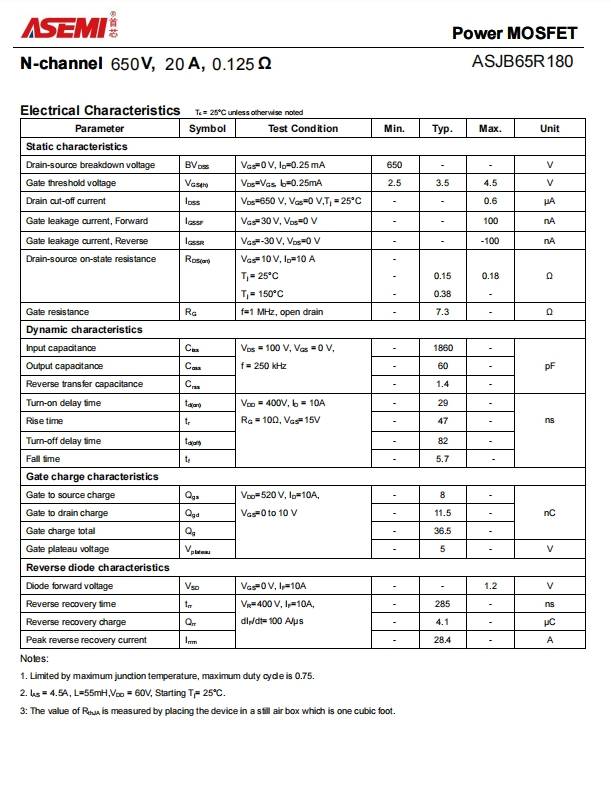

封装尺寸：如图

特性：N沟道MOS管

工作结温：-55℃~150℃

超结 MOSFET 的核心革命，源于陈星弼院士提出的 “复合缓冲层” 理论 —— 通过交替排布的垂直 P/N 柱结构，实现电荷平衡与横向耗尽的协同作用，彻底打破传统 MOSFET 的性能制约。65R180 在此基础上实现再度升级：

极致低阻，损耗减半：在 10V 栅极驱动电压下，导通电阻（Rds (on)）低至 0.18Ω（典型值 0.15Ω），较传统器件降低 45% 以上，导通损耗大幅减少，让电源效率轻松突破 96% 瓶颈；

高压冗余，稳定护航：额定漏源电压 650V，最高耐压达 700V，搭配 100% 雪崩测试（UIS）认证，在浪涌电压、突发过载等严苛工况下仍能稳定运行，为工业设备与新能源系统提供双重保障；

高频优解，EMI 无忧：优化的 P/N 柱掺杂浓度与间距设计，使栅极电荷（Qg）低至 42nC，反向恢复电荷（Qrr）大幅降低，开关速度提升 30% 以上，不仅减少开关损耗，更有效抑制电磁干扰（EMI），降低系统调试难度。

二、性能赋能：从参数优势到系统价值的全面升级

65R180 的核心竞争力，不止于单一参数的领先，更在于为整机系统带来可量化的性能飞跃：

效率突破：在 PFC+LLC 经典拓扑中，较传统方案效率提升 0.4%-1.5%，无论是 240W 笔记本 PD 充电器还是 3kW 工业开关电源，都能实现 “更小能耗、更高输出” 的双重收益；

散热革新：采用先进深槽工艺与优化封装设计（TO-220F、TO-247 等多封装可选），结壳热阻低至行业优秀水平，器件温升可降低 10-15℃，散热器尺寸缩小 20%-40%，助力设备向小型化、高功率密度升级；成本优化：20A 连续漏电流（Tc=25℃）、96A 脉冲电流承载能力，单颗器件即可替代两颗传统 MOSFET 并联方案，简化 PCB 布局的同时，降低器件选型与装配成本。

三、场景深耕：全领域覆盖的 “高效能引擎”

凭借 “高压、低阻、大电流、高可靠” 的核心特性，65R180 已成为多领域的优选功率器件：

消费电子：在 240W 快充适配器、电视电源中，实现 “小体积、高功率、低发热”，满足用户对快充与便携性的双重需求；

工业控制：适配 3kW 以上工业开关电源、变频器，在满负荷运行下仍能保持低温升，延长设备使用寿命，降低运维成本；

新能源领域：在光伏逆变器、储能变流器的 DC/DC 转换模块中，650V 高压耐受与低损耗特性完美匹配高压母线需求，助力储能系统效率突破 97%；

通信与服务器：为服务器电源、通信基站供电系统提供稳定高效的功率转换，支持 24 小时连续运行，保障核心设备无间断工作。
