做硬件开发，是不是经常遇到板子跑着跑着就死机，或者IO口莫名其妙被击穿？不要总怀疑是单片机的锅！很多时候，是你外围电路的“保护伞”没打好 。作为一名每天和烙铁、示波器打交道的硬件老司机，今天我就把压箱底的7个神仙级单片机硬件电路方案掏出来，带你从底层逻辑避坑，彻底告别“玄学”故障！

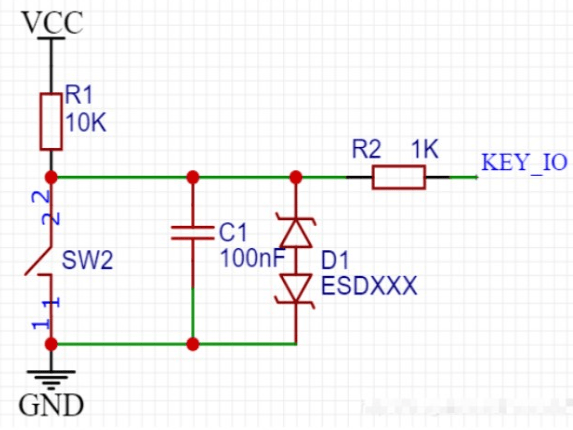

一、按键电路：别拿毛刺不当回事

很多新手接按键就直接怼到地线上，其实隐患极大！加上R1上拉电阻，能把不确定的信号钳位在高电平，维持在不被触发的状态或是触发后回到原状态 。旁边的电容C1则是除颤神器，能有效减小按键抖动及高频信号干扰 。最关键的是串联的R2限流电阻和D1 ESD二极管，它们对静电和高压脉冲有极强的吸收作用，能保护IO口防止过流过高电压烧毁 。

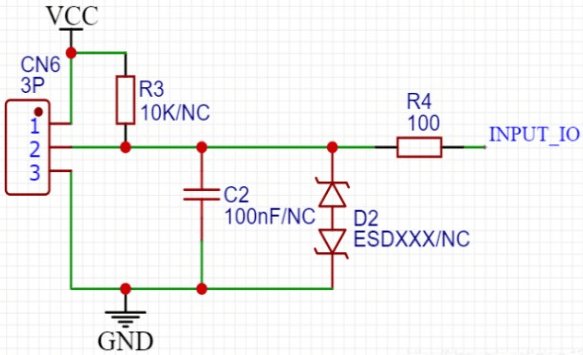

二、外接信号输入：长线传输的“防弹衣”

当你的板子需要外接长线时，线上感应的杂波简直是芯片杀手。这个时候R3上拉电阻就显得尤为重要，如果外接的连接线比较长且芯片内部上拉能力比较弱，强烈建议加上它来将不确定的信号钳位在高电平 。C2滤波电容能防止高频信号干扰，但注意，如果输入频率信号比较大，C2容值要对应减少甚至直接省略 。限流电阻R4和静电保护二极管D2同样是保护IO口的标配，可以根据PCB的成本和防护级别要求来决定是否添加 。

三、继电器输出：高低压的“绝对隔离”

用弱电控制强电？千万别让高压干扰串进单片机！利用U1光耦可以完美分离高低压，防止高压干扰，实现电气隔离 。另外，继电器线圈在断电瞬间会产生可怕的感应电压，这里必须并联接一个D5（1N4148）作为续流二极管 。它能使其产生的高电动势在回路以续电流方式消耗，从而起到保护电路中的元件不被损坏的作用 。

四、达林顿管：大功率驱动利器

想玩步进电机驱动、电机调速，或者驱动继电器和功率比较大的LED光源？达林顿晶体管必须了解一下，它甚至能利用PWM来调节亮度哦 。在使用它（如ULN2001D）接感性负载时，负载端不需要再额外加续流二极管了，只需把芯片的COM口接上负载电源即可，因为芯片内部已经设计了二极管 。特别提醒，如果使用阻容降压电路为它供电，由于无法阻止电网瞬态高压波动，必须在COM端与地端就近接一个104电容 ！

五、运放电路：精准捕捉负载的“心跳”

怎么准确知道当前负载有没有正常工作？利用运放巧妙采集负载的当前电流，是老工程师的绝招 ！通过在负载的GND2（地端）与公共地之间串联一个微小阻值的大功率电阻R16，会产生微小的电压差 。配合图中的同相比例运算电路，采样端的电压会被放大为输入端电压的（1+R9/R11）倍，也就是整整69倍 。大家完全可以根据测量范围修改R9来调节放大倍数 。

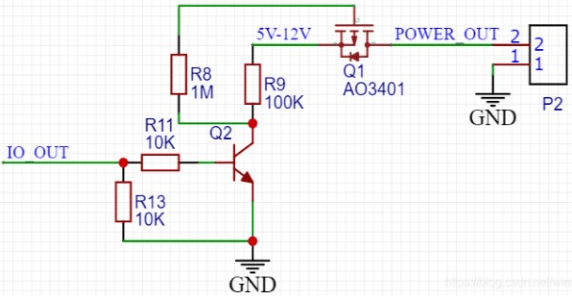

六、MOS管：高效的电源开关

想要单片机控制电源输出通断？一套简单的MOS管开关电路就能搞定 。利用三极管作为前级驱动，控制MOS管的栅极，不仅开关速度快，而且导通内阻极小，是大电流负载电源控制的首选方案。

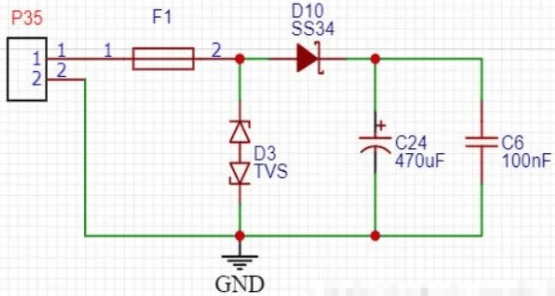

七、输入电源：整块板子的“金钟罩”

电源不稳，板子必毁！如果电路成本比较紧张，可根据需要适当删减元件，但关键保护不能省 。F1自恢复保险丝负责过流保护，可根据实际负载电流调整阀值大小 。TVS管负责输入电压过高保护，一般取正常输入电压的1.4倍 。最容易被忽略的是防反接设计，这里用了一颗肖特基二极管D10，它不仅能防止电源正负接反烧坏后级电路，还能防止关电时电流倒灌 。不过老司机要敲黑板提醒你：经过二极管会有0.4V左右压降，需要考虑经过0.4V降压后会不会低于后级电路的正常工作电压 ！

做硬件从来不是简单的连连看，而是和真实物理世界的极限拉扯。每一个电阻、每一颗电容，都是你与恶劣环境抗争的筹码。把这7个基础却硬核的电路吃透，你的产品稳定性绝对能提升一个档次！
