贴片三极管是PCBA常用的半导体有源电子元器件，核心功能为电流放大、开关控制及信号调制，广泛应用于放大、开关、振荡等各类电子电路，是信号控制与放大的核心部件。其PCBA制造工艺直接决定电气性能与电路稳定性，核心涉及PCB设计、贴装、焊接、检测全流程。

一、贴片三极管核心概念与结构

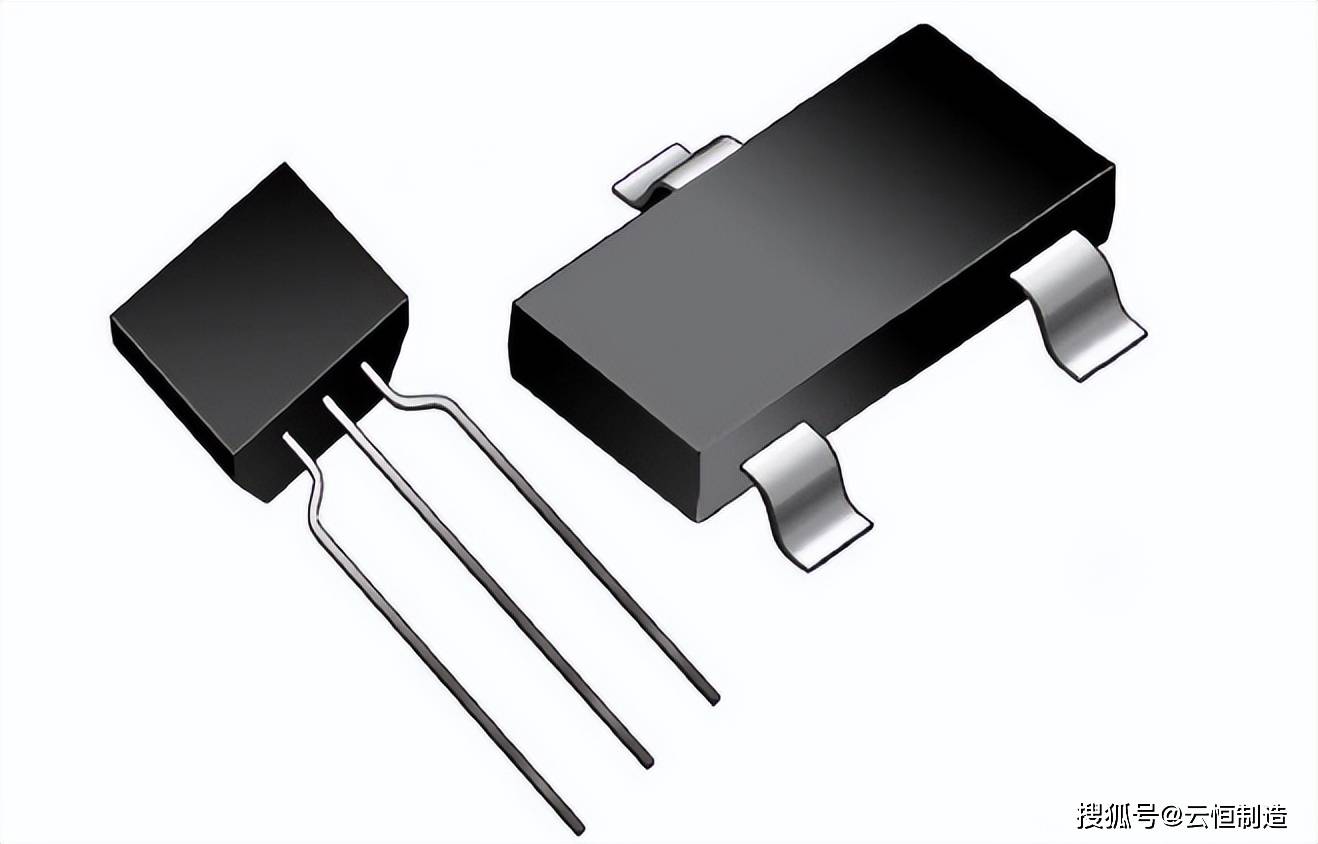

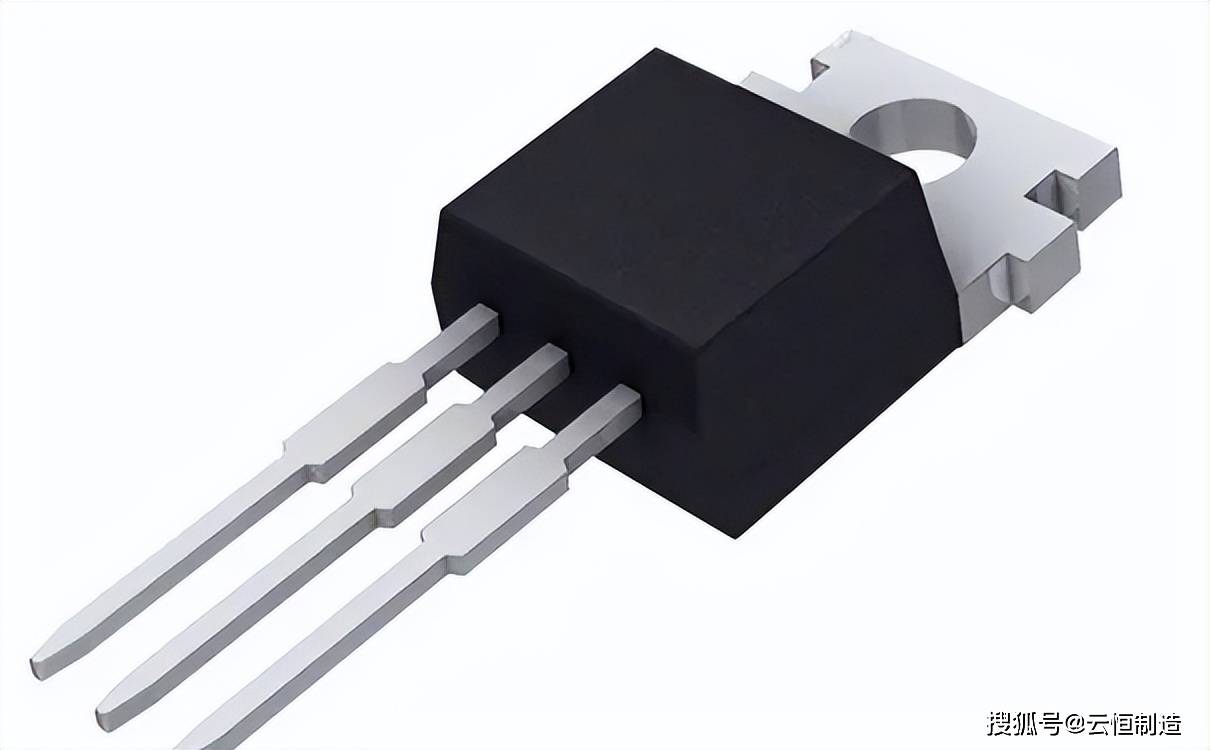

贴片三极管采用小型化无引脚或短引脚封装，由发射极（E）、基极（B）、集电极（C）及半导体基片组成，按导电类型分为NPN型和PNP型，两者电流流向相反，需按电路设计选型。常用SOT-23、SOT-89等小型化封装，适配PCBA高密度集成，可通过封装标识区分三个电极，避免焊接反接。

二、贴片三极管PCBA制造核心技术要点

1.PCB设计适配：焊盘尺寸与封装精准匹配，三电极焊盘间距、大小对应电极位置，避免错位；布局远离高温器件、预留散热间隙，功率型需设计散热焊盘。

2.贴装工艺控制：采用SMT自动贴片机，选用适配吸嘴、控制压力防损坏；贴装精度±25μm以内，确保三电极精准对准对应焊盘，防止短接。

3.回流焊接规范：选用无铅焊膏，回流焊峰值温度≤260℃、焊接时间10-25秒，避免高温损坏器件；焊点需饱满光滑，无桥连、虚焊。

4.检测与返修：AOI检测排查贴装偏移、焊点缺陷；万用表检测放大倍数、反向漏电流，排查短路、开路问题；返修用300℃左右热风枪均匀加热，清理残留焊锡后重贴装。

三、核心注意事项

全程做好静电防护，避免损坏半导体基片；严格区分三电极，按PCB标识贴装，反接会导致电路失效、器件损坏；焊接后清理残留助焊剂，防止电极腐蚀。

贴片三极管作为电路核心控制元件，其PCBA制造的精细化管控是电路稳定的关键，掌握相关技术可提升电子设备量产良率与使用寿命。
