在半导体芯片制造过程中，从光刻设备的晶圆台定位到蚀刻工艺的精度控制，位置测量的误差需控制在纳米级别——这一严苛要求，让电容式传感器（capacitive sensor）成为核心关键部件。不同于传统机械传感器的接触式测量，电容式位置传感器以非接触、高精度、抗干扰强的特性，在14纳米及以下先进制程设备中占据不可替代的地位。

它究竟是如何实现“感知原子级位移”的？其内部核心零部件如何协同工作？一、定义本质：半导体场景下的电容式位置传感器1. 核心定义与应用边界电容式位置传感器（Capacitive Displacement Sensor）是一种基于电容器电容变化原理，实现非接触式位置/位移测量的精密器件。在半导体设备中，其核心功能是将目标物体（如晶圆台、光刻镜头、蚀刻电极）的微小位置变化，转化为可量化的电信号，测量范围通常覆盖1nm~100μm，分辨率最高可达0.1nm，完全匹配先进制程对定位精度的要求。

与工业通用型电容传感器不同，半导体设备专用传感器需满足三大特殊要求：一是真空环境适应性（如光刻设备的真空腔室），零部件需采用低放气率材料；二是抗电磁干扰能力（设备内部高频等离子体、射频信号密集）；三是温度稳定性（制程温度波动需不影响测量精度），这些特性直接决定了其结构设计与材料选择的特殊性。2. 技术定位：半导体设备的“核心感知单元”在半导体制造的关键环节，电容式位置传感器的作用至关重要：• 光刻设备：控制晶圆台的X/Y轴平移精度（误差≤2nm），确保光刻图案对准；• 蚀刻设备：监测电极与晶圆的间距（通常维持在10~50μm），保证蚀刻均匀性；• 沉积设备：调节靶材与基片的距离，控制薄膜生长速率；• 封装设备：实现芯片引脚的高精度对位封装。没有电容式位置传感器的精准感知，先进制程芯片的量产将无从谈起——它就像半导体设备的“眼睛”，为精密运动控制提供实时、可靠的位置反馈。

二、核心工作原理：电容变化与位置测量的底层逻辑1. 基础物理公式：电容值的决定因素电容式传感器的工作原理源于平行板电容器的电容计算公式：C = ε₀·εᵣ·S/d其中：• C为电容值（单位：法拉F）；• ε₀为真空介电常数（8.85×10⁻¹² F/m，常量）；• εᵣ为极板间介质的相对介电常数（空气εᵣ≈1，半导体设备中多采用空气或特种陶瓷介质）；• S为极板正对面积（单位：m²）；• d为极板间距（单位：m）。公式清晰表明：电容值C与极板正对面积S、介质相对介电常数εᵣ成正比，与极板间距d成反比。半导体设备中的电容式位置传感器，正是通过检测C的变化，反推目标物体的位置变化——这一物理规律是其测量功能的核心基础。2. 三种工作模式：适配不同位置测量场景根据半导体设备的测量需求，电容式位置传感器主要分为三种工作模式，其中变间距型为绝对主流：（1）变间距型（最常用）• 工作逻辑：固定极板正对面积S和介质εᵣ，仅通过极板间距d的变化改变电容值C。当目标物体带动动极板移动时，d发生微小变化（Δd），导致C产生相应变化（ΔC），通过检测ΔC即可反推Δd。• 技术特点：灵敏度极高（ΔC与Δd呈非线性关系，初始间距d₀越小，灵敏度越高），半导体设备中通常将d₀设计为1~10μm，以实现纳米级位移检测。为抵消温度漂移、电磁干扰等共模误差，半导体设备中均采用差分结构设计：对称布置两个固定极板，中间夹带动极板，位移发生时，一个电容（C1）增大，另一个电容（C2）减小，通过检测C1-C2的差值，可有效抵消环境干扰，提升测量精度。• 典型应用：光刻设备晶圆台定位、蚀刻电极间距控制。（2）变面积型• 工作逻辑：固定极板间距d和介质εᵣ，通过动极板平移改变正对面积S，进而改变电容值C。ΔC与ΔS呈严格线性关系，测量稳定性强。• 技术特点：灵敏度低于变间距型，但线性范围更广（可测量>100μm的位移），适合大行程位置检测。• 典型应用：半导体封装设备的引脚对位、传输机械臂的位置反馈。（3）变介质型• 工作逻辑：固定极板间距d和正对面积S，通过目标物体（或介质块）的移动改变εᵣ，从而改变电容值C。非导电目标物体可直接作为介质参与测量，抗恶劣环境能力强。• 技术特点：抗干扰性优异，适合高温、多粉尘的半导体制程环境（如离子注入设备），但精度略低于前两种类型。• 典型应用：沉积设备的靶材损耗监测、晶圆厚度间接测量。3. 信号转换流程：从电容变化到位置数据半导体设备中，电容式传感器的测量过程需经过“物理变化→电容变化→电信号变化→数字信号→位置数据”的完整转换，核心流程如下：1. 目标物体位移导致传感器极板间距/面积/介质发生变化；2. 电容值产生微小变化（通常为pF级，高精度场景可达fF级）；3. 内置激励源产生1kHz~10kHz的稳定交流信号，作用于电容极板；4. 电容变化转化为电压/频率变化（通过桥式电路、充放电法或自激振荡法实现）；5. 专用电容数字转换器（CDC芯片）将模拟信号转换为24位高精度数字量；6. 后端MCU通过校准算法（如线性拟合）将数字量映射为实际位移值，反馈给设备控制系统。这一流程中，电容数字转换（CDC）是关键环节——半导体设备通常采用AD7746（ADI）、CPC1014（NXP）等专用芯片，确保fF级电容变化的精准检测，最终实现纳米级位置测量。三、核心零部件半导体设备专用电容式位置传感器的高精度性能，依赖于各零部件的精密协同。其核心零部件包括电极组件、绝缘介质系统、机械支撑结构、信号处理单元、屏蔽与封装系统、校准与补偿模块，每个部件的设计都需满足半导体场景的严苛要求：

1. 电极组件：电容变化的“感知核心”电极是电容式传感器的核心部件，直接决定测量灵敏度与稳定性，分为固定极板和动极板（与目标物体连接）。（1）核心功能• 形成电容场：固定极板与动极板构成平行板电容器，通过极板间电场变化感知位置变化；• 传递电信号：将电容变化转化为可检测的电信号，传递至信号处理单元。（2）材料选择• 极板材料：需具备高导电性、高耐腐蚀性、低热膨胀系数，主流选择为镀金铜箔、铝合金或硅基电极（MEMS工艺制造）。镀金层可降低接触电阻，硅基电极通过微机械加工实现微米级精度，适配半导体设备的微型化需求；• 连接材料：采用铂铱合金导线，确保真空环境下低放气率，避免污染半导体制程。（3）结构设计• 形状优化：半导体设备中多采用梳状电极或圆形极板，梳状电极可增加正对面积S，提升灵敏度；圆形极板可减小边缘效应（电场边缘畸变导致的测量误差）；• 差分结构：如前文所述，对称布置两个固定极板，中间夹带动极板，形成C1和C2两个电容，通过差动输出抵消干扰；• 保护环设计：在极板边缘设置接地保护环，进一步抑制边缘效应，改善测量线性度。

2. 绝缘介质系统：稳定电容场的“关键屏障”绝缘介质填充于极板之间，其性能直接影响电容值的稳定性与传感器寿命。（1）核心功能• 隔离极板：防止极板短路，确保电容场稳定；• 提供固定εᵣ：维持电容值的可预测性，保障测量精度。（2）材料选择• 核心要求：高介电常数、低介质损耗、高温度稳定性（温度系数<50ppm/℃）、耐真空环境。• 主流材料：空气（εᵣ≈1，成本低、无污染，适用于真空腔室设备）、聚四氟乙烯（PTFE，εᵣ≈2.1，耐腐蚀性强）、陶瓷材料（如氧化铝，εᵣ≈9，灵敏度提升显著）、聚酰亚胺（适用于高温制程设备）。

（3）结构设计• 厚度控制：介质层厚度越小，电容值越大，灵敏度越高，但需避免击穿风险。半导体设备中介质层厚度通常控制在0.1~1μm（固体介质）或1~10μm（空气介质）；• 均匀性设计：通过精密涂布或溅射工艺，确保介质层厚度均匀性误差<5%，避免因介质不均导致的电容波动。3. 机械支撑结构：保障位移传递的“精准框架”机械支撑结构用于固定极板、连接目标物体，需满足高刚性、低形变、低摩擦的要求。（1）核心功能• 固定部件：精准固定电极、介质层和信号处理单元，确保相对位置稳定；• 传递位移：将目标物体的微小位移无失真传递至动极板；• 减震降噪：隔离设备振动，避免影响测量精度。（2）材料选择• 主体材料：采用碳化硅（SiC）、殷钢或钛合金，这些材料具备高刚性、低热膨胀系数（殷钢热膨胀系数≈1.5×10⁻⁶/℃），可减少温度变化导致的结构形变；• 柔性铰链：采用单晶硅或钛合金制成，用于连接动极板与固定结构，既允许微小位移，又能提供复位力，无机械摩擦，避免磨损影响精度。（3）结构设计• 一体化成型：通过MEMS微机械加工或精密铸造工艺，实现支撑结构一体化，减少装配误差；• 减震设计：在支撑结构与设备主体之间设置陶瓷减震垫，衰减设备运行时的振动（振动频率>1kHz时，衰减率需>80%）。4. 信号处理单元：电容信号的“转换中枢”信号处理单元是将微小电容变化转化为可用位置数据的核心，由激励源、检测电路、电容数字转换器（CDC）组成。（1）核心功能• 产生激励信号：为电极提供稳定的交流激励，确保电容场正常工作；• 检测电容变化：将pF/fF级的电容变化转化为可测量的电压/频率信号；• 数字化转换：将模拟信号转化为高精度数字量，便于后端处理。（2）关键组件与功能• 激励源：采用晶体振荡器，产生1kHz~10kHz的正弦波信号，幅值稳定性≤±0.1%，确保电容检测的一致性；• 检测电路：半导体设备中主流采用锁相放大电路或桥式电路。锁相放大电路可通过调制-解调技术，抑制环境噪声，检测nF级以下的电容变化，适配高精度场景；桥式电路结构简单，将差分电容接入电桥，通过检测桥路失衡电压获取电容变化，适用于中精度场景；• CDC芯片：专用电容数字转换器，如ADI的AD7746（24位分辨率，0.01pF精度）、NXP的CPC1014（14位分辨率，集成温度补偿），直接将电容变化转化为数字量，通过I2C/SPI接口输出，避免模拟信号传输中的噪声干扰。（3）设计要求• 低噪声：电路采用差分放大设计，电源端串联100nF陶瓷电容滤波，接地电阻≤1Ω，减少电磁干扰；• 低功耗：半导体设备中传感器多为内置式，功耗需控制在1.5mA以下，避免发热影响制程温度。5. 屏蔽与封装系统：抗干扰与环境适应的“防护壳”半导体设备内部存在高频射频信号、等离子体辐射等强干扰源，同时部分制程处于真空、高温环境，屏蔽与封装系统至关重要。（1）核心功能• 电磁屏蔽：阻挡外部电磁干扰，保护电极电容场和信号处理电路；• 环境隔离：隔绝真空、高温、粉尘等恶劣环境，保障内部零部件正常工作；• 机械防护：防止外部冲击导致的结构损坏。（2）结构与材料• 电磁屏蔽层：采用无氧铜或坡莫合金制成，厚度≥0.5mm，接地处理（接地电阻≤0.5Ω），形成法拉第笼结构，屏蔽效能≥80dB（针对1MHz~1GHz频段）；• 有源屏蔽：在电极非工作侧配置有源屏蔽层，施加与电极相等的电压，消除电极与无关物体之间的寄生电容，进一步提升抗干扰能力；• 封装外壳：采用钛合金或陶瓷材料，具备高真空兼容性（放气率<1×10⁻⁸ Pa·m³/s）、耐高温（工作温度-40℃~150℃）、耐腐蚀（耐受等离子体蚀刻气体）的特性；• 密封结构：采用金属密封圈（如金垫圈），实现真空密封，漏率≤1×10⁻¹⁰ Pa·m³/s。6. 校准与补偿模块：提升测量精度的“修正系统”即使零部件设计精密，仍可能存在制造误差、温度漂移等影响精度的因素，校准与补偿模块通过硬件与软件结合的方式，实现误差修正。（1）核心功能• 零点校准：消除初始位置的系统误差；• 温度补偿：修正温度变化导致的电容值漂移；• 线性校准：补偿电容与位移的非线性关系误差。（2）关键组件与功能• 零点校准电路：通过电位器或数字校准芯片，记录目标物体在零位移位置时的输出值，作为测量基准；• 温度补偿元件：外接NTC热敏电阻或集成温度传感器（如AD7746内置温度通道），实时采集环境温度，通过软件算法（如线性插值）修正温度对εᵣ和结构形变的影响；• 校准软件：预存校准曲线（通过出厂时的精密标定获得），后端MCU将实时测量值与校准曲线比对，输出修正后的位移数据。（3）校准流程1. 零点校准：在已知零位移位置（如晶圆台归位），记录传感器输出值，存储为基准值；2. 满量程校准：在最大位移点（如晶圆台最大行程），记录输出值，建立“数字量-位移”映射关系；3. 实时补偿：运行过程中，结合温度数据和校准曲线，对每一次测量值进行实时修正。四、半导体设备中的典型应用案例1. 光刻设备晶圆台定位光刻设备是半导体制造的核心设备，其晶圆台的定位精度直接决定芯片的最小线宽。ASML的EUV光刻机中，采用了6组电容式位置传感器，组成三维定位系统：• 传感器类型：变间距型差分电容传感器；• 测量参数：X/Y轴平移（精度±1nm）、Z轴高度（精度±0.5nm）、旋转角度（精度±0.1μrad）；• 工作流程：晶圆台带动动极板移动，传感器实时检测电容变化，通过CDC芯片将数据传输至伺服控制系统，实现闭环控制，确保晶圆与光刻镜头的精准对位。2. 等离子体蚀刻设备电极间距控制蚀刻工艺中，电极与晶圆的间距（通常为20~50μm）直接影响蚀刻速率和均匀性：• 传感器类型：变间距型电容传感器（空气介质）；• 核心要求：抗等离子体辐射、耐腐蚀性；• 工作特点：传感器安装于上电极内部，实时监测与晶圆的间距变化，当间距偏差超过1μm时，控制系统调节电极高度，确保蚀刻均匀性误差<3%。电容式位置传感器看似简单，实则是半导体设备中“精准感知”的核心载体——从极板的微米级结构设计，到CDC芯片的fF级信号检测，再到屏蔽封装的抗干扰设计，每一个细节都凝聚着精密制造的技术匠心。它的存在，让半导体设备实现了“原子级”的位置控制，为先进制程芯片的量产提供了基础保障。随着半导体产业的持续发展，电容式位置传感器将向着更高精度、更小体积、更强适应性演进，继续扮演“纳米级标尺”的关键角色。

电容式位移传感器与涡流（或电感式）位移传感器有许多相似之处；然而，电容式传感器使用电场，而涡流传感器使用磁场。这导致两种传感技术之间存在各种差异，最显著的差异是电容式传感器通常能够进行更高分辨率的测量，并且涡流传感器可以在脏污的环境中工作，而电容式传感器则不能。

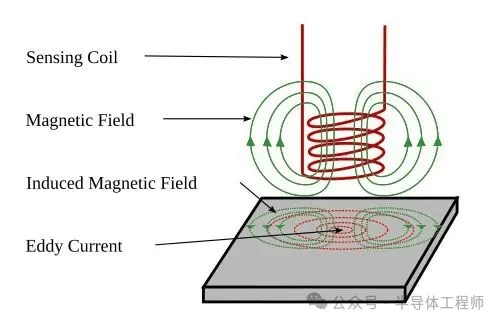

eddy current sensor涡流传感器是一种位移传感器，它利用涡流的形成原理来检测位移。这些传感器用于测量旋转机械中的轴位移，由于其具有高线性度、高速测量和高分辨率等优点，已被应用多年。当运动或变化的磁场与导体相交时，就会形成涡流，反之亦然。线圈在导电板中感应涡流的示意图

相对运动会在导体内部产生循环的电子流，即电流。这些循环的电流涡流会产生电磁铁，其磁场会阻碍外加磁场的作用。外加磁场越强、导体的电导率越高或相对运动速度越大，产生的电流就越大，产生的磁场也就越强。涡流探头正是通过检测这种二次磁场的形成来确定探头与目标材料之间的距离。
